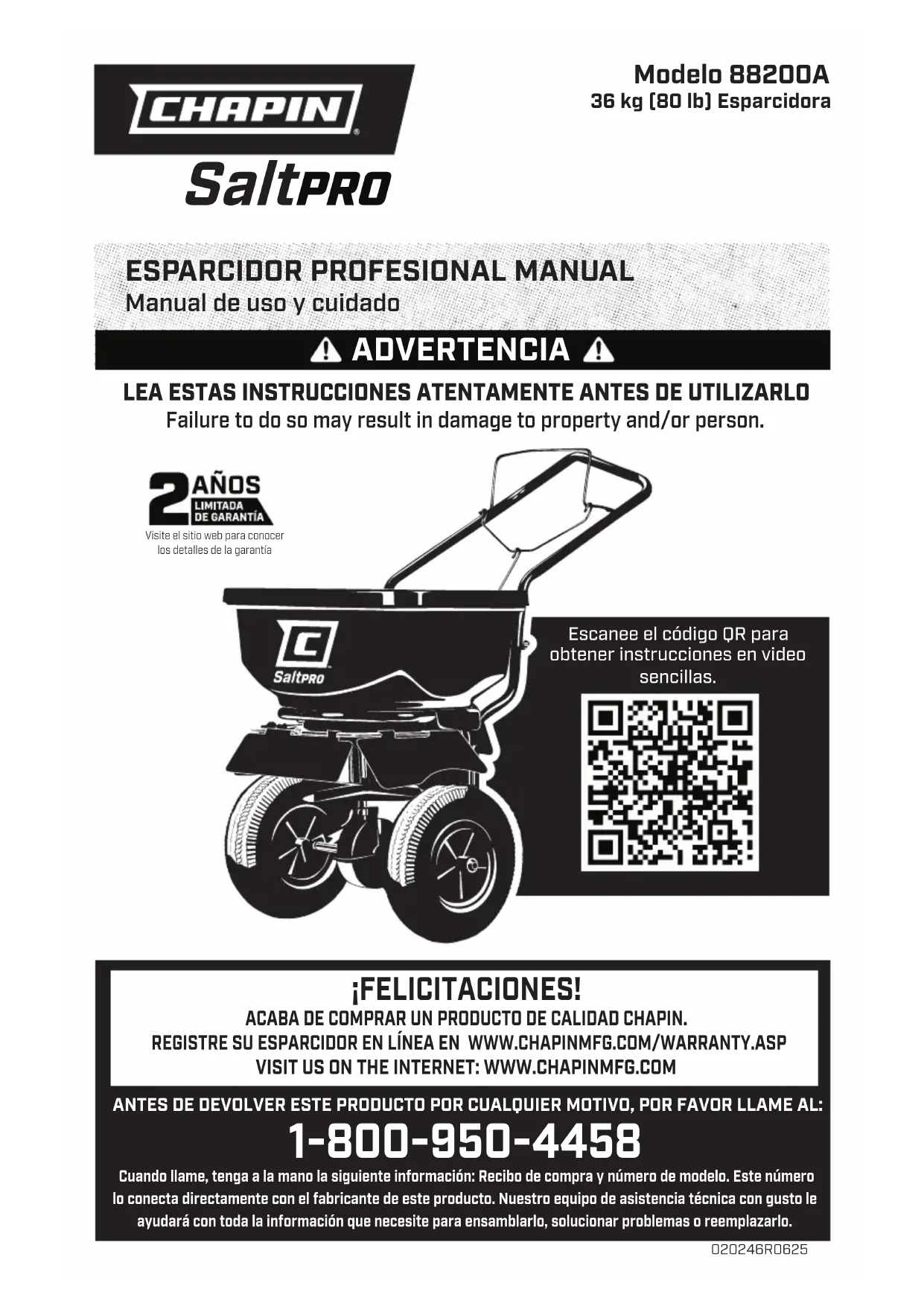

MANUAL DE USUARIO 88200A Chapin

Manual de uso y cuidado

ADVERTENCIA

LEA ESTAS INSTRUCCIONES ATENTAMENTE ANTES DE UTILIZARLO

2AÑOS LIMITADA DE GARANTÍA Visite el sitio web para conocer los detalles de la garantía C Saltpro Escanee el obtener instr se

Escanee el código QR para obtener instrucciones en video sencillas.

ANTES DE DEVOLVER ESTE PRODUCTO POR CUALQUIER MOTIVO, POR FAVOR LLAME AL:

1-800-950-4458

Cuando llame, tenga a la mano la siguiente información: Recibo de compra y número de modelo. Este número lo conecta directamente con el fabricante de este producto. Nuestro equipo de asistencia técnica con gusto le ayudará con toda la información que necesite para ensamblarlo, solucionar problemas o reemplazarlo.

ADVERTENCIA

ADVERTENCIA: EL USO INAPROPIADO O NO SEGUIR LAS INSTRUCCIONES PUEDE RESULTAR EN FALLAS DEL PRODUCTO O LESIONES. PARA USAR ESTE PRODUCTO DE MANERA SEGURA DEBE LEER Y SEGUIR TODAS LAS INSTRUCCIONES ANTES DE USARLO.

No permita que nadie opere el esparcidor a voleo sin las instrucciones apropiadas. No permita que niños operen el esparcidor a voleo. Use gafas de seguridad y guantes al manejar y aplicar sustancias químicas a patios y jardines. Lea las instrucciones y advertencias químicas en la etiqueta respecto al manejo y aplicación de las sustancias que planea esparcir – las configuraciones de aplicación proporcionadas son sólo una guía.

El tornillo sin fin está diseñado para funcionar con un movimiento hacia adelante. El movimiento hacia atrás excesivo podría causar que se trabe. Si siente resistencia mientras se tira el distribuidor hacia atrás, deténgase y retire la sal del tornillo sin fin.

INSTRUCCIONES DE ARMADO

El tiempo aproximado de armado es de 5-10 minutos

Herramientas sugeridas:

Juego de llaves y/o matracas

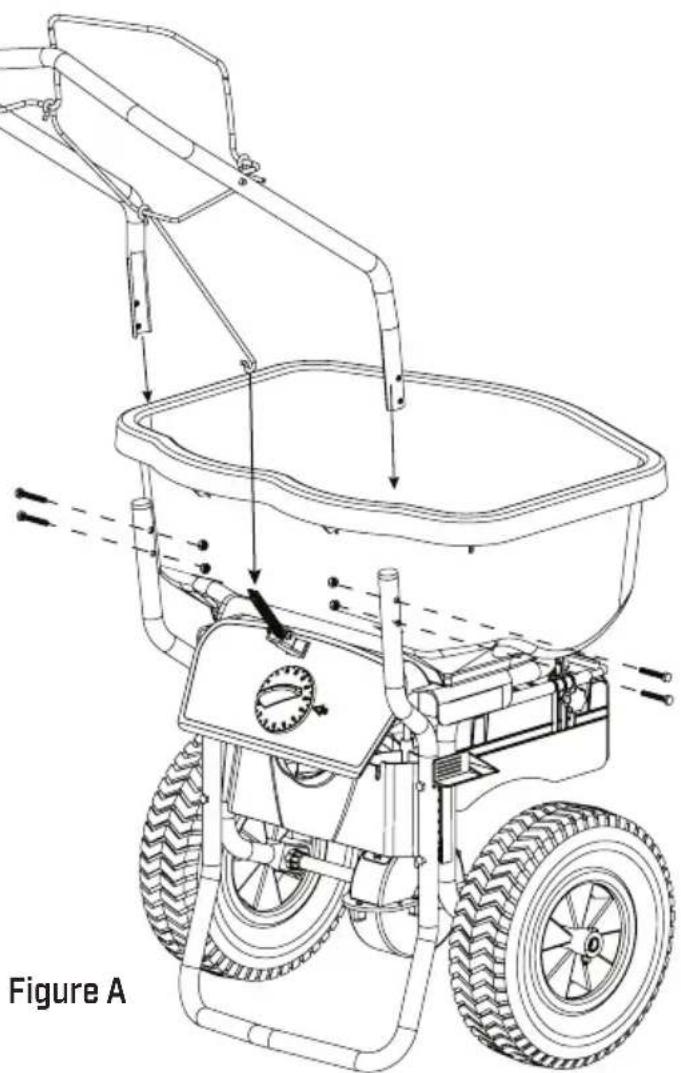

MONTAJE DE LA MANIJA

• Conecte el gancho de seguridad al resorte [Figura A].
• Monte la manija de forma vertical con pernos y tuercas hexagonales (Figure A).
• Apriete las tuercas M6 por completo.

Nota: Si almacena con frecuencia la esparcidora con la manija hacia abajo, se proporcionan tornillos mariposa opcionales para un desmontaje más rápido.

Figure A

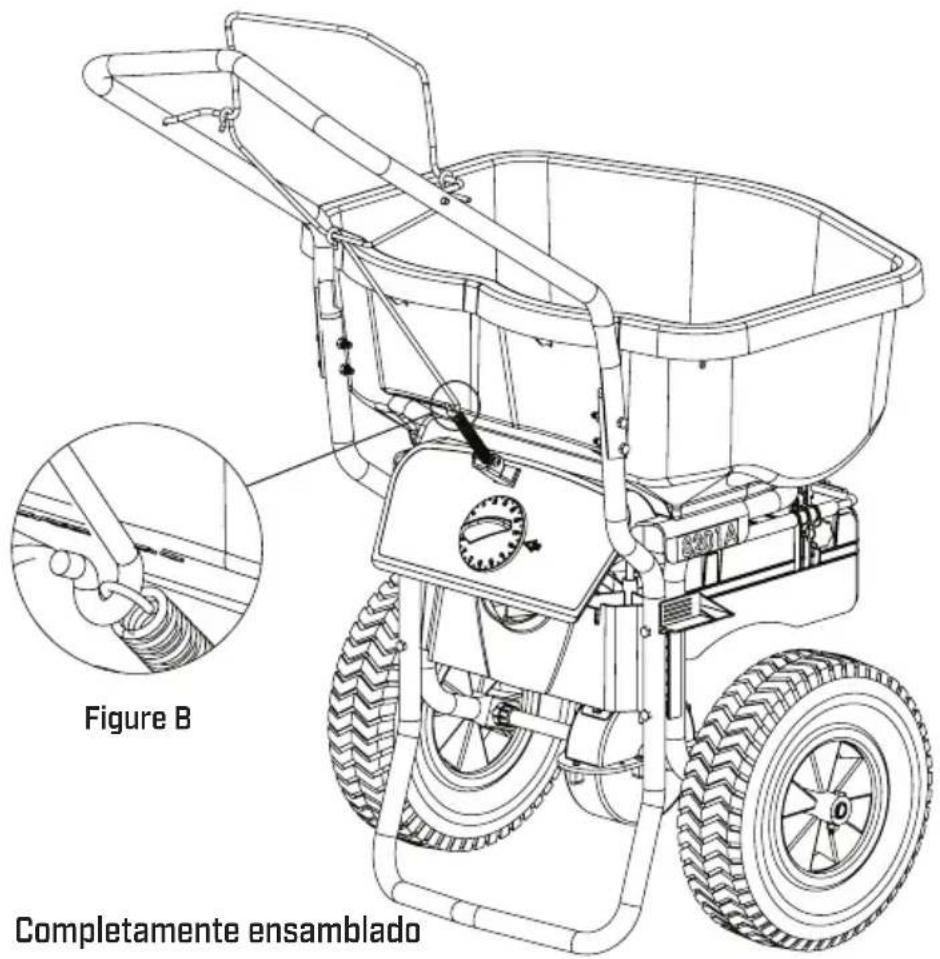

Nota: Si el resorte se suelta del conjunto de sujeción, sólo vuélvalo a colocar (Figura B).

Figure B Completamente ensamblado

MONTAJE DEL BARRENO

INSTALACIÓN DE TORNILLO SIN FIN

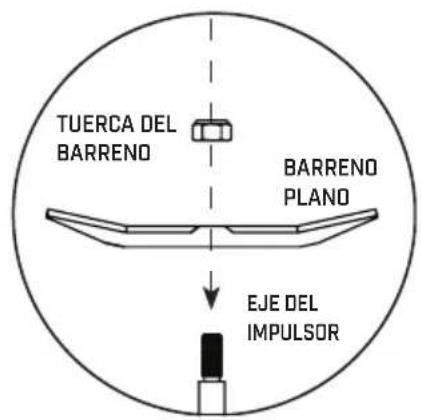

Atornille el barreno en el árbol del impulsor. Atornille la tuerca sujetadora del barreno en el agujero del barreno con el dado M6. Apretar completamente con llave de tuercas para sujetar.

Seleccione el barreno plano para aplicaciones generales con césped.

• Fertilizantes
• Herbicidas
• Pesticidas
• Semillas de césped
• Material con flujo libre

TUERCA DEL BARRENO BARRENO PLANO EJE DEL IMPULSOR

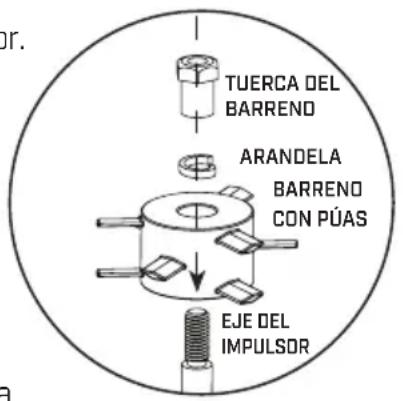

SPIKED AUGER ASSEMBLY

Atornille el barreno en sentido de las agujas del reloj en el eje del impulsor. Inserte la tuerca de barreno. Apriete con una llave de 10 mm. No apriete demasiado.

Seleccione el barreno con púas para usarlo con materiales densos que tengan tendencia a aglutinarse o que tengan un contenido de humedad más alto.

TUERCA DEL BARRENO ARANDELA BARRENO CON PUAS EJE DEL IMPULSOR

• Derretidor de hielo - Cloruro de calcio
• Suplementos minerales para jardín

PRECAUCIÓN: NO se recomienda usar esta esparcidora con sal de roca.

INSTRUCCIONES GENERALES DE OPERACIÓN

• Asegúrese de que el control de compuerta esté en posición cerrada (no detenga hacia abajo el conjunto de sujeción durante el llenado).
• Determine la configuración adecuada para el material que se utiliza leyendo la configuración sugerida en la bolsa del material Y/O consultando la tabla de aplicación en el panel de control del esparcidor (Las tablas provistas son solo lineamientos Asegúrese de leer las instrucciones en la bolsa/caja del material que está esparciendo para identificar la configuración exacta requerida).
• Fije el control en la configuración deseada Nota importante: No ajuste el control mientras sostiene el conjunto de sujeción hacia abajo y la compuerta está abierta. Esto alterará la precisión de la configuración de la compuerta y hará que se rompan partes.
• Para comenzar a esparcir, empiece a caminar (a un paso de 4.5 km/h) y jale hacia abajo el sistema de sujeción para abrir la compuerta
• Para dejar de esparcir, simplemente suelte el sujetador y la compuerta se cerrará

INSTRUCCIONES DE OPERACIÓN DEL DEFLECTOR

• Ajuste el deflector con la mano para bloquear la distribución adecuadamente.
• Use tuercas de mariposa para ajustar la tensión en los deflectores

NOTE: Para evitar la sobre aplicación: utilizando el deflector en posición abajo, disperse el producto en mayores cantidades directamente debajo del punto de desviación. Ajuste la configuración de la compuerta para aplicar menos de la cantidad deseada cuando use el deflector.

• Cuando termine de esparcir, quite cualquier material restante de la tolva
• Utilice la manguera de jardín para lavar la esparcidora después de cada uso.
• Tenga cuidado de no dirigir el rociador directamente a la caja de velocidades
• Se recomienda que NO utilice una lavadora a presión en su esparcidora.
• Déjelo secar antes de guardarlo.

Para bajar la manija:

- Sólo retire los dos pernos inferiores de la manija.

• Afloje dos tuercas hexagonales M6 y doble la manija hacia abajo.
• Vuelva a colocar los dos pernos inferiores.
• Apriete las tuercas hexagonales M6 por completo.

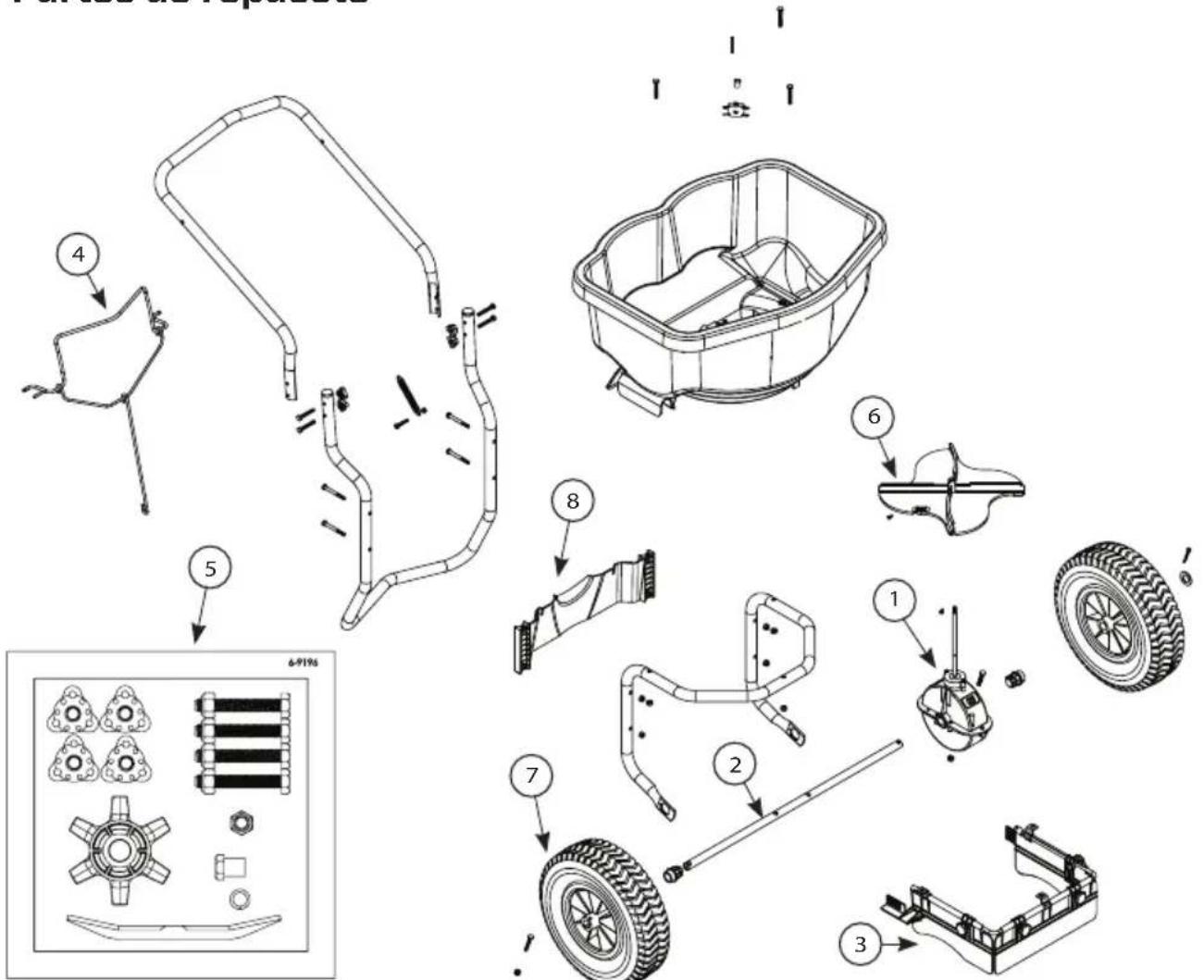

Partes de repuesto

Nota: Puede que su modelo no necesite todos los componentes mostrados en el kit.

NUM. REF NUM. PARTE CANT. DESCRIPCIÓN

1 6-9071 1 Conjunto de la caja de engranes
2 6-9040 1 Flecha de transmisión c/2 cojinetes
3 6-9083 1 Sistema de deflectores
4 6-9073 1 Conjunto de sujeción
5 6-9196-11 Hardware Blister with auger
6 6-9061 1 Impulsor
7 6-9020 1 Ruedas c/herrajes e instrucciones
8 6-9050 1 Bafle posterior

TABLA DE APLICACIÓN

Tabla de conversión para la aplicación profesional y residencial del distribuidor de empuje para toda temporada
SCOTTS	2	2.5	3	3.25	3.5	4	4.75	5	5.5	6	7	8	9	10	11	12	13	14	15
CHAPIN	9	10	11	11	12	13	14	14	15	16	17	19	20	22	23	25	26	28	30

Aplicación general profesional & residencial para toda temporada directrices
Contol de hierba 10-12
Fertilizante 12-16
Semilla de pasto-Sobresiembra 16-20
Semilla de pasto-Césped nuevo 21-27
Sal y derretimiento 28-30

Para ver información detallada sobre cómo calibrar su esparcidora Chapin: visite https://youtu.be/d-RPp8qrM1M

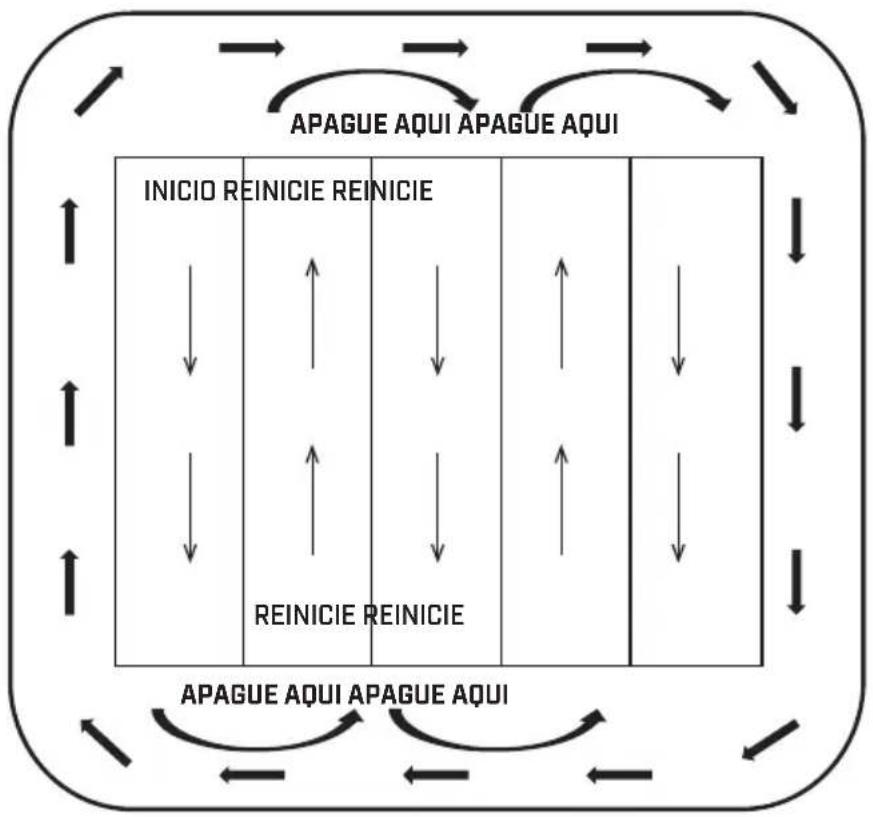

MUESTRA DEL PATRÓN DE DISTRIBUCIÓN

SaltPRO
