CM420ESBL - Refrigerador Summit - Manual de uso y guía de instrucciones gratis

Tipo de producto	Refrigerador compacto
Marca	Summit
Modelo	CM420ESBL
Alimentación	115 V, 15 A, enchufe con conexión a tierra
Ajuste de temperatura	Perilla de 1 (más caliente) a 7 (más frío) + Apagado
Compartimento congelador	Sí, para cubitos de hielo y almacenamiento a corto plazo
Bandeja para cubitos de hielo	Incluida, lavable solo con agua tibia
Estantes	Estantes metálicos grandes y estante de vidrio
Cajón para verduras	Transparente, extraíble
Dispensador de latas	Dispense-A-Can™, hasta 4 latas por compartimento
Cerradura de seguridad	Con llave, ubicada en la parte superior central de la puerta
Patas ajustables	Dos en la parte delantera para nivelar
Orientación de la puerta	Reversible (izquierda/derecha)
Alineación de la puerta	Posible a través de la bisagra superior
Descongelación	Manual, cuando el hielo alcanza 1/4 de pulgada (6 mm)
Bandeja de goteo	Extraíble, ubicada debajo del compartimento congelador
Limpieza	Solución de bicarbonato de sodio y agua caliente, enjuagar con agua tibia
Mantenimiento de las juntas	Limpieza cada 3 meses, vaselina en las bisagras
Ruidos normales	Gorgoteo, burbujeo, chasquido del termostato
Garantía	1 año piezas y mano de obra, 5 años en el compresor (solo piezas)
Temperatura ambiente mínima	55 °F (aproximadamente 12,8 °C)

Preguntas frecuentes - CM420ESBL Summit

¿Cómo ajustar la temperatura de mi refrigerador Summit CM420ESBL?

Use la perilla de control en el interior. Los ajustes van de 1 (más caliente) a 7 (más frío) más Apagado. Ajuste primero en 4 y espere 24 horas antes de ajustar.

¿Qué hacer si el refrigerador no funciona?

Verifique que la perilla no esté en Apagado, que el aparato esté enchufado y que el disyuntor no haya saltado. Si el problema persiste, contacte al servicio al cliente.

¿Cómo descongelar el compartimento congelador?

Retire los alimentos y la bandeja de cubitos de hielo, coloque la bandeja de goteo debajo del congelador y ponga la perilla en Apagado. La descongelación tarda unas horas. Luego limpie la bandeja y el interior.

¿Puedo cambiar la dirección de apertura de la puerta?

Sí, la puerta es reversible. Siga las instrucciones del manual: retire la cubierta de la bisagra, desatornille las bisagras, invierta el pasador de la puerta y vuelva a montar todo. Consulte la sección Cambio de la orientación de la puerta.

¿Cómo limpiar el interior del refrigerador?

Desenchufe el aparato. Use una solución de 3 a 4 cucharadas de bicarbonato de sodio en agua caliente, enjuague con agua tibia y seque con un paño suave. No use productos abrasivos ni amoniaco.

¿Por qué hay humedad en el interior o exterior?

Es normal en tiempo húmedo. Verifique que las puertas estén bien cerradas y que las juntas estén limpias. Si las puertas se abren con frecuencia, la humedad puede aumentar.

El refrigerador hace ruidos extraños, ¿es normal?

Sí. Los gorgoteos o burbujeos provienen de la circulación del refrigerante. Se produce un chasquido cuando el termostato se enciende o apaga. Son ruidos normales.

¿Cómo usar el dispensador de latas Dispense-A-Can™?

Guarde las latas por la parte superior del compartimento. Para tomar una lata, agárrela por la parte inferior. Cada compartimento contiene hasta 4 latas.

¿Qué hacer en caso de corte de electricidad?

Desenchufe el refrigerador durante el corte. Una vez restablecida la electricidad, vuelva a enchufarlo. Si el corte duró mucho tiempo, inspeccione los alimentos y limpie el interior.

El refrigerador no cierra correctamente, ¿qué verificar?

Verifique que el aparato esté nivelado mediante las patas ajustables. Asegúrese de que la puerta esté bien alineada (consulte la sección de alineación). Retire cualquier obstrucción como recipientes o estantes que sobresalgan.

MANUAL DE USUARIO CM420ESBL Summit

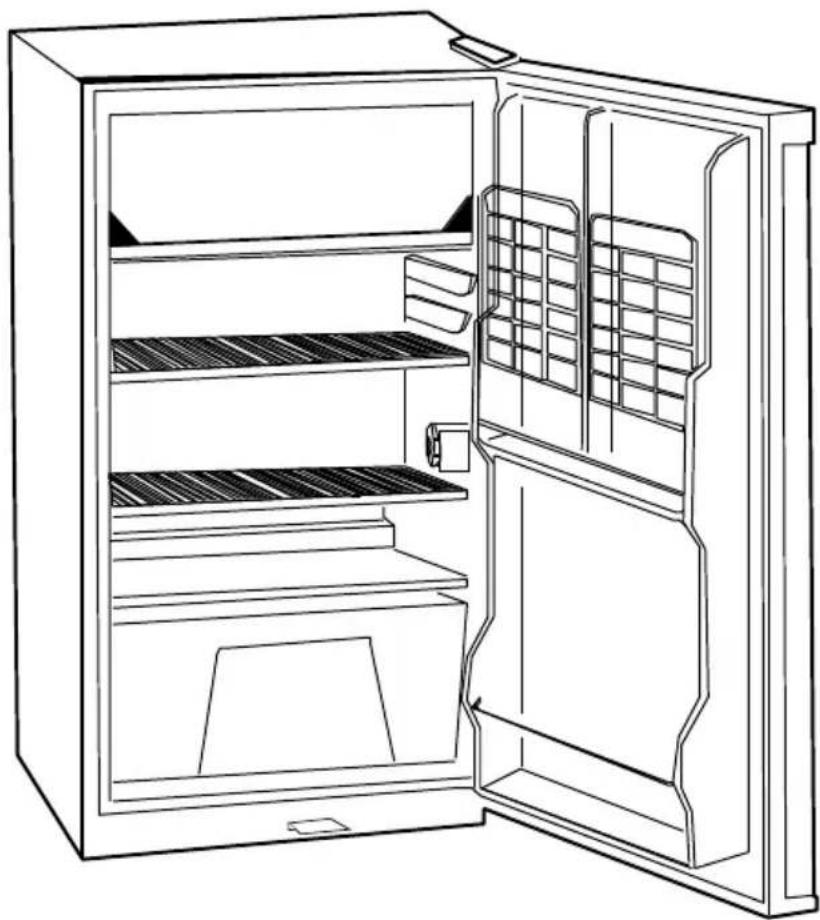

Refrigerador Compacto

Lea todas las instrucciones antes de utilizar este aparato. Cuando utilice este aparato, siempre ejerza las precauciones de seguridad básicas, incluyendo las siguientes:

1) Utilice este aparato exclusivamente para su uso especificado, según se describe en esta guía de uso y cuidados.
2) Este refrigerador debe ser adecuadamente instalado siguiendo las instrucciones de instalación antes de utilizarse. Observe las instrucciones para conectarlo a tierra en la sección de instalación.
3) Este refrigerador no debe de ser empotrado o colocado dentro de un gabinete de cocina. Ha sido diseñado exclusivamente para ser instalado por separado.
4) Nunca desconecte su refrigerador tirando del cordón eléctrico. Sujete siempre la clavija firmemente y retírela del contacto evitando torcerla.
5) Repare o reemplace inmediatamente cualquier cordón eléctrico que muestre raspaduras o daños. No utilice ningún cordón que muestre señales de abrasión o grietas en su extensión, clavija o terminal de conexión.
6) Si su antiguo refrigerador no está siendo utilizado, recomendamos quitarle las puertas. Ello reducirá los riesgos de accidentes infantiles.
7) Una vez que su refrigerador se encuentre operando, no toque las superficies frías en el compartimento del congelador, especialmente si sus manos se encuentran húmedas o mojadas. Su piel puede adherirse a estas superficies extremadamente frías.
8) No congele alimentos que hayan sido previamente descongelados en su totalidad. El Departamento de Agricultura de los Estados Unidos, en su Boletín de Casa y Jardín No. 69 indica que “...Usted puede volver a con-gelar, sin correr ningún riesgo, aquellos alimentos congelados que hayan sido descongelados y que aún contengan cristales de hielo o que aún se encuentren fríos con una temperatura por debajo de los 4,5° C (40°F)”.
“...Carnes molidas, aves, o pescados, descongelados que despidan olor extraño o muestren decoloración no deben volver a congelarse y no deben consumirse. El helado descongelado debe desecharse. Si el olor o color de cierto alimento es deficiente o cuestionable, deséchelo. Tal alimento podría resultar peligroso si lo ingiriese.”
"...Incluso el descongelar parcialmente y volver a congelar los alimentos disminuye su calidad de consumo, especialmente si se trata de frutas, verduras y alimentos preparados. La calidad de consumo de las carnes rojas es menormente afectada en comparación a la de muchos otros alimentos. Utilice los alimentos que hayan vuelto a congelarse lo más pronto posible para evitar que sufran mayor deterioro en su calidad de consumo."

9) No emplee ningún aparato eléctrico o instrumento punzocortante para descongelar su refrigerador.
10) Desconecte su refrigerador antes de limpiarlo o antes de hacer cualquier reparación.
11) No opere su refrigerador en la presencia de gases explosivos.

GUARDE ESTAS INSTRUCCIONES

CUIDADO

Antes de deshacerse de su refrigerador viejo retire las puertas del mismo y deje los estantes en el lugar de manera que sea difícil que algún niño entre jugando en la unidad.

Gracias por utilizar nuestro producto Summit. Este manual de fácil uso lo guiará para obtener los mejores resultados de este congelador.

Recuerde de tomar nota del modelo y numero de serie. Estos se encuentran en la etiqueta en la parte trasera de la unidad.

Numero de modelo

Numero de serie

Fecha de compra

Adjunte la factura de compra a este manual.

La misma será necesaria para hacer uso de los servicios de garantía.

Indice

PAGINA

Precauciones de seguridad 27-28

Partes y Funciones....30

Desempacando el refrigerador....31

Circulación de aire adecuada....31

Requerimientos eléctricos 31

Uso de alargues 31

Cómo nivelar el refrigerador....32

Limitaciones de la instalación 32

Alineación de la puerta 32

Cómo dar vuelta la puerta....33

Características del refrigerador y uso....34-37

Control de temperatura....34

Compartimiento para congelador 34

Entrepaños Interiores del Refrigerador 34

Cajón para frutas y verduras....35

Uso del "Dispense A-Can™" Servidor de Latas 35

Uso del Cierre 35

Descongelación de su refrigerador 36

Sonidos de la operación normal....37

Cuidado y mantenimiento del refrigerador....38-39

Interrupciones de energía 39

Cuidados por vacaciones o traslados....39

Problemas generales 40-41

Información de garantía 42

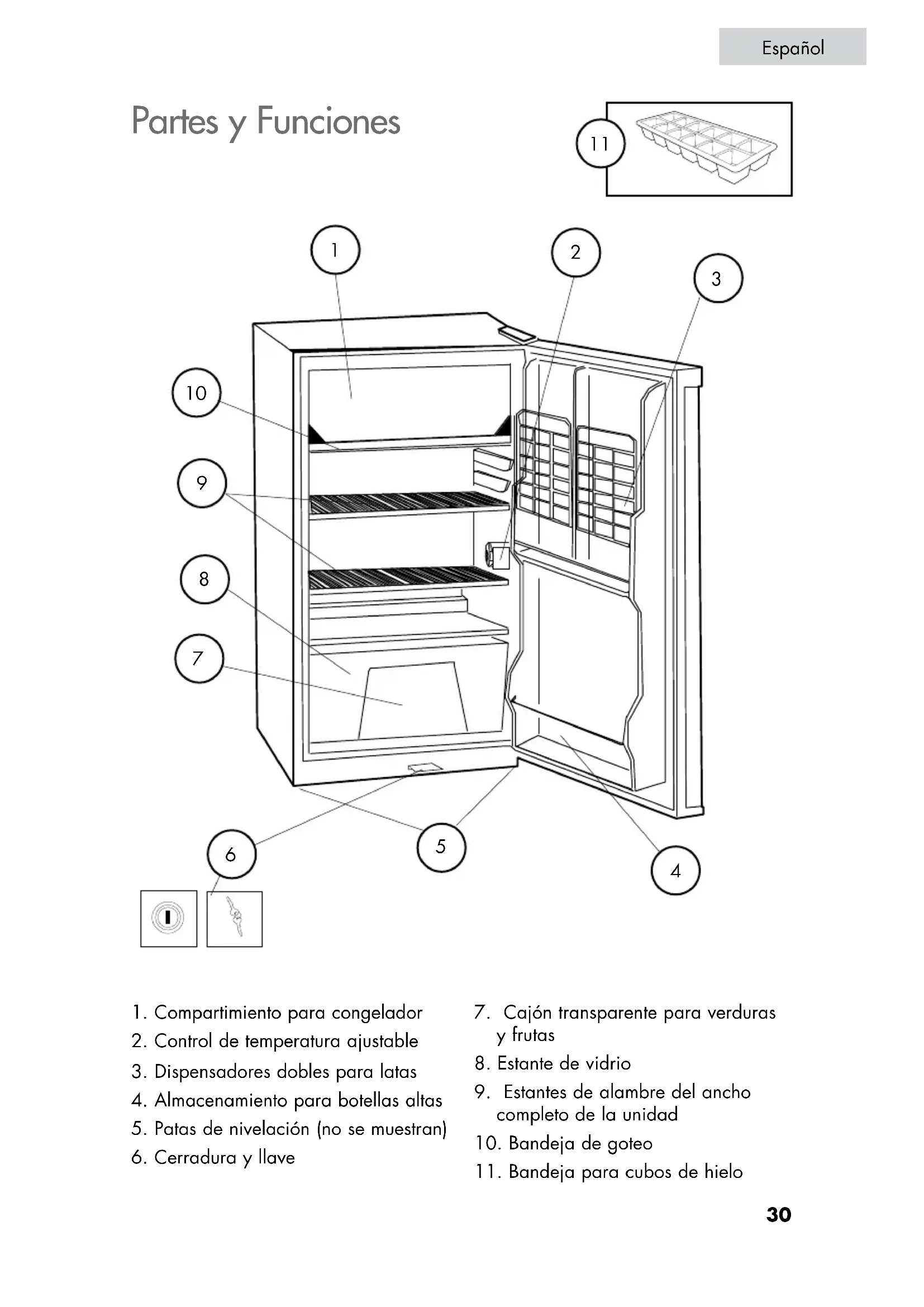

Partes y Funciones

1. Compartimiento para congelador
2. Control de temperatura ajustable
3. Dispensadores dobles para latas
4. Almacenamiento para botellas altas
5. Patas de nivelación (no se muestran)

6. Cerradura y llave

7. Cajón transparente para verduras y frutas

8. Estante de vidrio
9. Estantes de alambre del ancho completo de la unidad
10. Bandeja de goteo
11. Bandeja para cubos de hielo

INSTALACIÓN DE SU REFRIGERADOR

Desempaquetado de Su Refrigerador

1. Retire todo el material de embalaje. Esto incluye la base de espuma y toda la cinta adhesiva que sostiene los accesorios del refrigerador en el interior y exterior. Deslice y saque la protección de plástico o espuma usada para proteger al compresor de daños durante el envío debido a la vibración y los golpes.
2. Inspeccione y retire cualesquier restos del embalaje, la cinta adhesiva o los materiales impresos antes de encender el refrigerador.

Circulación Adecuada del Aire

• Para asegurar que su refrigerador funcione con la eficiencia máxima para la que fue diseñado, éste debe ser instalado en un lugar donde haya una circulación de aire adecuada, conexiones eléctricas y de tubería.
• Estas son las distancias recomendadas que deben dejarse alrededor del refrigerador:

Lados....19 mm

Parte Superior....50 mm

Parte Posterior.....50 mm

Requerimientos Eléctricos

• Asegúrese de que haya un tomacorriente apropiado (115 V, 15 Amp.) con una conexión a tierra apropiada para hacer funcionar el refrigerador.
• Evite el uso de adaptadores de tres patas o el cortar la tercer pata de conexión a tierra para poder conectar en un tomacorriente bifásico. Esto sería una práctica muy peligrosa ya que no proveería al refrigerador con una conexión a tierra adecuada y podría resultar un riesgo de descarga eléctrica.

Las Cuerdas de la extensión

- Evita el uso de una cuerda de la extensión a causa de peligros potenciales de seguridad bajo ciertas condiciones. Si es necesario utilizar una cuerda de la extensión, utilice sólo una cuerda de 3 alambres de extensión que tiene un de 3 hojas molió tapón y una salida de 3 ranuras que aceptarán el tapón. La calificación marcada de la cuerda de la extensión debe ser igual a o más que la calificación eléctrica del aparato.

Cómo nivelar el refrigerador

• Su refrigerador tiene dos patas niveladoras ubicadas en las esquinas de adelante del mismo. Después de colocar correctamente el refrigerador en su lugar definitivo, puede nivelarlo.
• Las patas niveladoras pueden ajustarse girándolas hacia la izquierda para subir el refrigerador y hacia la derecha para bajarlo. La puerta del refrigerador se cerrará más fácilmente cuando las patas niveladoras estén extendidas.

Limitaciones de Instalación

• No instale su refrigerador en ningún lugar que no tenga el aislamiento o la calefacción apropiada, por ejemplo una cochera, etc. Su refrigerador no fue diseñado para funcionar en temperaturas abajo de los 12° Centígrados (55°F).
• Seleccione un lugar adecuado para el refrigerador sobre una superficie sólida y nivelada alejado de los rayos directos del sol o de una fuente de calor como la de los radiadores, rejillas de calefacción, estufas, etc. Cualquier desnivelación del piso debe ser corregido con las patas niveladoras ubicadas en las esquinas inferiores frontales del refrigerador.
• Si el refrigerador no está nivelado, ajuste las patas niveladoras de adelante girándolas hacia la izquierda para subir el refrigerador y hacia la derecha para bajarlo.

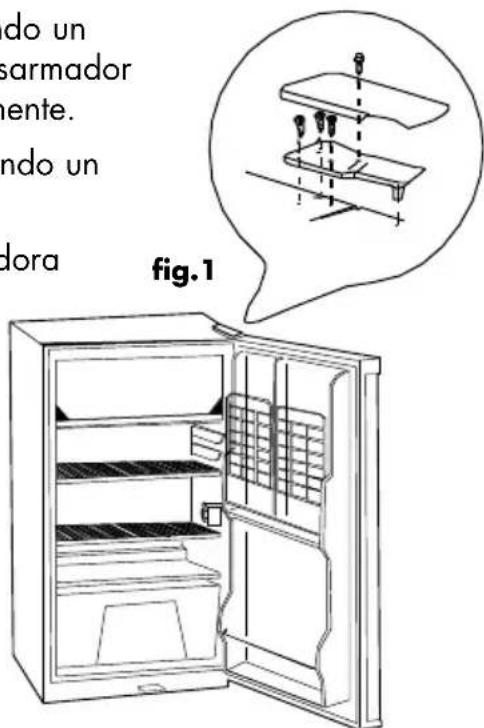

Copia de la Alineación Puerta (Vea la fig. # 1)

1. Quite el tornillo de la cubierta de la bisagra superior y luego quite la cubierta de la bisagra superior. (consulte la figura 1)
2. Remueva la tapa de la bisagra superior usando un desarmador de cabeza plana. Coloque el desarmador debajo del borde de la tapa y levante gentilmente.
3. Afloje los tornillos de la bisagra superior usando un dearmador phillips.
4. Ajuste la puerta o ponga una goma espaciadora entre la puerta y la bisagra.
5. Coloque la tapa de la bisagra superior al alinear la parte posterior de la tapa con la parte posterior de la bisagra. Presione firmemente en el frente de la tapa hasta que abroche.

do un sarmador ente. ndo un dora fig.1

Cómo dar vuelta la puerta

1. Quite el tornillo de la cubierta de la bisagra superior y luego quite la cubierta de la bisagra superior. (consulte la figura 1)
2. Con un destornillador Phillips, afloje y quite los tornillos que sostienen la bisagra superior en su lugar. (consulte la figura 1)
3. Quite la bisagra superior y quite la puerta cuidadosamente.
4. Quite el tapón del agujero del tornillo del lado opuesto e introduzca el tapón en los orificios para tornillos de los tornillos que se han quitado. (consulte la figura 2)
5. Quite el pasador de la puerta del lateral de la bisagra inferior girándolo hacia la izquierda. Cambie el pasador al agujero opuesto y ajuste. (consulte la figura 3)
6. Afloje los tornillos sosteniendo el soporte de la bisagra inferior y quite la bisagra. (consulte la figura 3)
7. Alinee los agujeros de la parte inferior de la bisagra con los agujeros correspondientes en el lado opuesto del gabinete. Inserte y ajuste los tornillos (consulte la figura 3)
8. Alinee el agujero inferior con el lado izquierdo de la puerta.

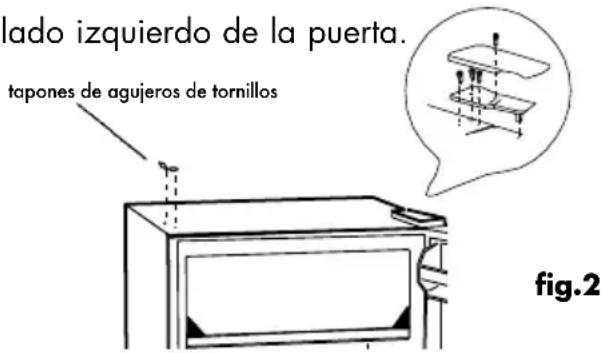

lado izquierdo de la puerta. tapones de agujeros de tornillos fig.2

1. Alinee el pasador de la bisagra superior con el agujero superior en el lado izquierdo de la puerta y póngalo en su lugar. Vuelva a colocar los tornillos en la parte superior de la bisagra pero no los ajuste completamente. (consulte la figura 2)
2. Asegúrese de que la puerta se cierre con facilidad pero que forme un sellado hermético. Ajuste la puerta según sea necesario. Cuando esté satisfecho con la alineación de la puerta, ajuste completamente los tornillos de la bisagra superior de la puerta.
3. Reemplace la cubierta de la bisagra, inserte el tornillo y ajuste completamente. (consulte la figura 2)
4. Si la puerta no cierra correctamente, consulte la sección titulada "Alineación de la puerta".

fig.3

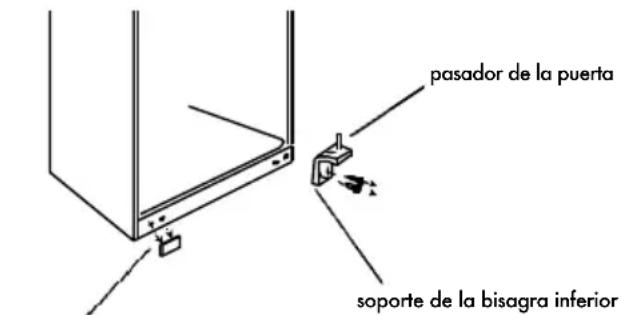

pasador de la puerta soporte de la bisagra inferior

tapones de agujeros de tornillos

Uso y Funciones del Refrigerador

Funciones Generales

Perilla de control de temperatura

La perilla de control de temperatura tiene configuraciones desde

• "1" a 7 y "OFF" (apagado)
• "1" es la más cálida.
• "7" es la más fría.

En un primer momento, fije la perilla de control de temperatura en "4". Después de que el refrigerador haya estado encendido durante 24 horas, ajuste la perilla de control de temperatura en la mejor configuración según sus necesidades.

Cuando se gira la perilla de control de temperatura a "OFF" se detiene el ciclo de enfriamiento. Sin embargo, esto no apagará el refrigerador.

NOTE: Si el refrigerador se ha ubicado en una posición horizontal o inclinada durante cualquier lapso de tiempo, espere 24 horas antes de enchufar la unidad.

IMPORTANTE: Si desenchufa o apaga el refrigerador, deje pasar 4 minutos antes de volver a encenderlo o enchufarlo.

COMPARTIMIENTO DE CONGELADOR Y USO DE LAS BANDEJAS DE CUBOS DE HIELO

Este compartimiento está diseñando para hacer cubos de hielo y para el almacenamiento de alimentos a corto plazo (unos pocos días como mucho). Este compartimiento no está lo suficientemente frío como para congelar alimentos por períodos de tiempo prolongados con seguridad.

- Si la bandeja de cubos de hielo se pega al piso del congelador, vierta un poco de agua tibia alrededor para aflojarla. No utilice agua hirviendo, que puede dañar piezas plásticas; u objetos de metal filosos como un cuchillo o destornillador, que pueden dañar la tubería del sistema de enfriamiento. Limpie la bandeja solamente con agua tibia. No la lave en el lavaplatos.

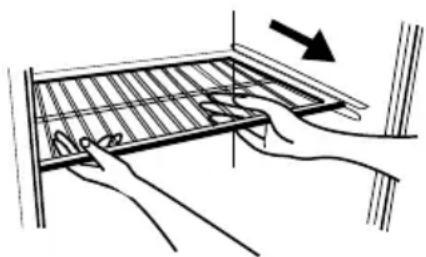

Entrepaños Interiores del Refrigerador

Para sacar o ajustar un entrepaño deslizable de ancho completo: (vea la fig. # 4)

1. Levante ligeramente el entrepaño y deslícelo hacia el frente hasta sacarlo completamente.

2. Para volver a colocar el entrepaño, deslice cuidadosamente el entrepaño hacia dentro

fig. 4

Cajón para frutas y verduras

- Su refrigerador tiene un cajón transparente para frutas y verduras. Tome la parte superior del cajón y deslícelo suavemente. Empújelo para volver a colocarlo en su lugar.

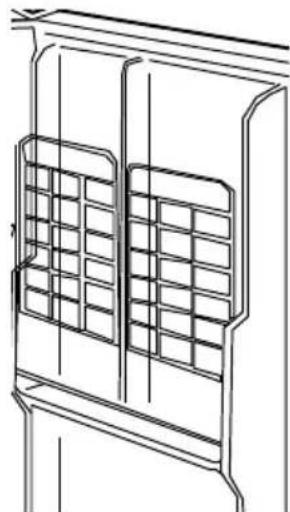

Uso del "Dispense A-Can™" Servidor de Latas (see fig. # 5)

- El refrigerador puede venir equipado con un dispositivo muy conveniente para guardar envases de hojalata o latas, "Dispense A-Can™" Los compartimientos tienen capacidad para unas 4 latas. Simplemente coloque las latas por la parte de arriba del compartimiento. Para sacar una lata, sólo es necesario remover la que está en el fondo del compartimiento. Es así de fácil.

- Para mayor seguridad, el refrigerador puede venir equipado con un cierre con llave que está ubicado en el centro en la tapa de la puerta, si usted desea usarlo. Simplemente cierre la puerta del refrigerador, inserte la llave y gírela. Para abrir el refrigerador inserte la llave y gírela en la dirección opuesta.

cierre y llave

fig. # 6

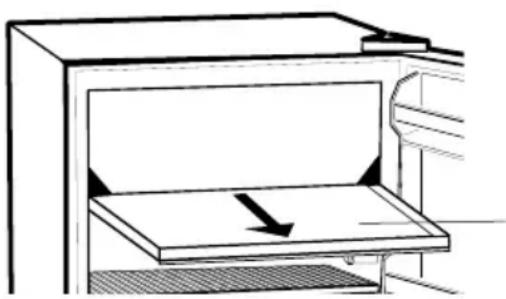

Descongelación de Su Refrigerador (vea la fig. # 7)

• Su compartimiento del congelador puede ser anchura completa o media anchura dependiendo de su compra modelo
• Para una eficiencia de energía máxima, descongele la sección del congelador cuando la escarcha que se acumula en las paredes del congelador tenga un grosor de 6 mm o más. Tenga en cuenta que la escarcha tiende a acumularse más durante los meses de verano.
• Para descongelar el congelador, retire los alimentos y la charola para cubos de hielo del compartimento del congelador. Su modelo puede requerirle colocar la bandeja del goteo bajo sección del congelador (véase fig 3). Para descongelar, gire dial del control de temperatura a la posición de "OFF" (Apagado). La descongelación generalmente se lleva a cabo en unas cuantas horas. Para descongelar más rápido, mantenga la puerta abierta y coloque un recipiente con agua tibia dentro del refrigerador.
• Durante el ciclo de descongelación, el agua se acumulará en la charola de goteo. Puede que tenga que vaciar la charola de goteo durante el proceso de descongelación. No la desatienda. (vea la fig. # 7)
• Después de descongelar, vacíe y limpie la charola de goteo, al igual que el interior del refrigerador. Ahora puede reajustar su refrigerador a la temperatura desea y volver a meter la comida.

fig. 7

Ruidos de Operación Normales

• Agua hirviendo, ruidos gorgoteantes o ligeras vibraciones que son el resultado del gas refrigerante circulando a través del serpentín de enfriamiento.
• El control del termostato hará "clic" cuando se encienda y se apague.

Cuidados y Limpieza Asecuada del Refrigerador

Limpieza y Mantenimiento

Advertencia:

Para evitar una descarga eléctrica siempre desenchufe su refrigerador antes de limpiarlo. El ignorar esta advertencia puede causar esiones o la muerte.

Precaución:

Antes de usar productos de limpieza, siempre lea y siga las instrucciones y advertencias del fabricante para evitar lesiones personales o daños al producto.

En general:

• Prepare una solución de limpieza de 3-4 cucharadas de bicarbonato de sodio mezclado con agua tibia. Use una esponja o un trapo suave, humedecidos con la solución de limpieza, para limpiar su refrigerador.
• Enjuague con agua limpia tibia y seque con un trapo suave.
• No use químicos fuertes, abrasivos, amoniaco, cloro, detergentes concentrados, disolventes o estropajos metálicos. ALGUNOS de estos químicos pueden disolver, dañar y/o decolorar su refrigerador.

Interrupciones de Energía

- Pueden ocurrir ocasionalmente interrupciones de energía debido a tormentas eléctricas u otras causas. Desenchufe el cable eléctrico del tomacorriente de corriente alterna cuando ocurra una interrupción en el sistema eléctrico. Cuando la electricidad haya regresado, vuelva a conectar el cable eléctrico a un tomacorriente de corriente alterna. Si ocurre una interrupción en el sistema eléctrico durante un periodo prolongado, inspeccione y deseche los alimentos descongelados o echados a perder en el refrigerador o congelador. Limpie el refrigerador antes de volver a usarlo.

Vacaciones y mudanza

- Durante ausencias largas o vacaciones, vacíe la comida del refrigerador y congelador, coloque el DIAL de temperatura a la posición de "OFF" (apagado) y limpie el refrigerador y los empaques de la puerta de acuerdo a la sección de "Limpieza general". Mantenga las puertas abiertas para que el aire pueda circular en el interior. Al mudarse, siempre traslade el refrigerador verticalmente. No lo traslade con la unidad colocada horizontalmente. Pudiera ocurrir un posible daño el sistema sellado.

Verificación de Problemas

El refrigerador no funciona:

• Revise que el control del termostato no esté en la posición de "OFF" (apagado).
• Revise que el refrigerador esté conectado.
• Revise que haya corriente eléctrica en el tomacorriente de corriente alterna, revisando el interruptor de circuito.

La temperatura de los alimentos parece estar demasiado tibia:

• Apertura constante de la puerta.
• Dele tiempo a los alimentos tibios para que puedan alcanzar una temperatura fresca o de congelación.
• Revise que los empaques estén bien sellados.
• Limpie los serpentines del condensador en la parte trasera de la unidad.
• Ajuste el control de temperatura al ajuste más frío.

La temperatura de los alimentos es demasiado fría:

- Si el ajuste del control de temperatura es muy frío, ajustelo a una temperatura más cálida y permita que pasen varias horas hasta que la temperatura se ajuste.

El refrigerador se enciende frecuentemente:

• Esto puede ser normal para mantener una temperatura constante durante temperaturas altas y días húmedos.
• Las puertas pudieron haberse abierto frecuentemente o durante un largo periodo de tiempo.
• Revise que el empaque esté bien sellado.
• Revise que las puertas estén completamente cerradas

Accumulación de humedad en el interior o exterior del refrigerador:

• Esto es normal durante periodos de alta humedad.
• Apertura constante o prolongada de la puerta.
• Revise que los empaques de la puerta estén bien sellados.

El refrigerador despide un olor:

• Necesita limpiar el interior.
• Los alimentos envueltos o sellados inadecuadamente están despidiendo los olores.

La puerta del refrigerador/congelador no cierra correctamente:

• Nivele el refrigerador.
• Revise que no haya obstrucciones como contenedores de alimentos, la cubierta del cajón para frutas y verduras, entrepaños, recipientes, etc.

FELIX STORCH, INC.

Summit Appliances garantiza este producto en caso de partes defectuosas o ensamblaje por un periodo de un año a partir de la fecha de compra o envio.

Toda parte defectuosa sera reemplazada por Summit sin cargo alguno para Usted. Partes plasticas y gabinetes externos estan fabricados bajo los estandares comerciales aceptados y estan garantizados libres de todo defecto al momento de -entrega. Además, el compresor está cubierto por 5 años pero el reemplazo no incluye mano de obra.

1. Instalacion incorrecta
2. Maltrato o daño por parte del cliente
3. Uso de voltaje incorrecto al de las especificaciones
4. Productos con el serial alterado o removido
5. Productos vendidos fuera del territorio de USA

6. Uso Comercial o Industrial

7. Daños provocados al producto por accidentes, fuego, terremoto, inundaciones, Guerra, disturbios civiles o causa mayor.

SUMMIT no se hace responsable por daños incidentals o conscuenciales.

Nombre del Diente Fecha de envio

Address Apt. No.

Ciudad Estado Código postal

Nombre del Dealer: Ciudad Estado

Esta unidad es para: □ Casa □ Apartmento □ Oficina □ Otro

Razon para escoger esta unidad:

□ Recomendacion del Dealer □ Chacteristicas □ Tamaño

□ Precio □ Otro

IMPORTANT

Do Not Return This Product To The Store

No regrese este producto a la tienda

Si tiene algún problema con este producto, por favor contacte el "Centro de Servicio al Consumidor de Summit" al [phone] or [phone] (Válido solo en E.U.A).

NECESITA UNA PRUEBA DE COMPRA FECHADA PARA EL SERVICIO DE LA GARANTIA
