MANUAL DE USUARIO DW005 DEWALT

MANUAL DE INSTRUCCIONES

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA

DE GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES

DE USAR EL PRODUCTO.

DEWALT®

DW005

Rotomartillos inalámbricas 24 volt 22 mm (7/8") con modo de astillado

CONSERVER CES DIRECTIVES

ZONE DE TRAVAIL

Reglas generales de seguridad – Para todas las herramientas que funcionan con pilas

¡ADVERTENCIA! Lea y asegúrese de comprender todas las instrucciones. El no hacerlo puede originar riesgos de choque eléctrico, incendio y lesiones personales de gravedad.

CONSERVE ESTAS INSTRUCCIONES

ÁREA DE TRABAJO

• Conserve su área de trabajo limpia y bien iluminada. Las bancas amontonadas y las zonas oscuras propician los accidentes.
• No utilice herramientas eléctricas en atmósferas explosivas, como en presencia de líquidos, gases o polvos inflamables. Las herramientas eléctricas producen chispas que pueden originar la ignición de los polvos o los vapores.
• No permita a ningún observador, niño o visitante acercarse mientras pone en funcionamiento una herramienta eléctrica. Las distracciones pueden hacerle perder a usted el control.

SEGURIDAD ELÉCTRICA

• No maltrate el cable. Nunca tome la herramienta por el cable para transportarla ni para desconectarla de la toma de corriente. Conserve el cable alejado de calor, del aceite, de bordes afilados o de piezas móviles. Cambie inmediatamente los cables dañados, dado que éstos aumentan el riego de incendio.
• Una herramienta que funciona con pilas integradas o por separado debe recargarse solamente con el cargador

especificado para esa batería. Un cargador adecuado para un tipo de pila puede originar riesgos de incendio cuando se utiliza con otro tipo de pila.

- Utilice su herramienta a baterías solamente con las baterías específicamente diseñadas para ella. El uso de otro tipo de baterías puede originar riesgos de incendio.

SEGURIDAD PERSONAL

• Esté siempre alerta, concéntrese en lo que está haciendo y recurra al sentido común cuando utilice una herramienta eléctrica. No utilice ninguna herramienta si se encuentra fatigado o bajo la influencia de drogas, alcohol o medicamentos. Un descuido de su parte mientras utiliza una herramienta eléctrica puede ocasionarle lesiones graves.
• Vístase adecuadamente. No utilice ropa floja ni joyas. Cubra su cabello si lo tiene largo. Conserve su cabello, ropas y guantes alejados de las piezas móviles. Las piezas de vestir flojas, las joyas y el cabello largo pueden resultar atrapados por las piezas móviles. Las rejillas de ventilación cubren partes móviles y también deben evitarse.
• Evite el encendido accidental. Asegúrese de que el interruptor esté apagado antes de conectar el aparato. Sostener una herramienta con su dedo colocado en el interruptor o conectarla sin fijarse si el interruptor está encendido, puede provocar accidentes.
• Retire las llaves de ajuste o presión antes de encender la herramienta. El dejar una llave en una pieza giratoria puede ocasionar lesiones personales.
• No se incline demasiado. Conserve siempre los pies bien apoyados, al igual que su equilibrio. La posición correcta de los pies y el equilibrio permiten controlar mejor la herramienta en situaciones inesperadas.
• Utilice equipo de seguridad. Proteja siempre sus ojos. Las mascarillas contra el polvo, los zapatos de seguridad antideslizantes, el casco o los protectores auditivos deben ser utilizados con el fin de trabajar en condiciones apropiadas.

USO Y CUIDADOS DE LA HERRAMIENTA

• Utilice prensas u otros medios prácticos para asegurar y apoyar la pieza de trabajo a una plataforma estable. Sujetar las piezas con la mano o contra su cuerpo es inestable y puede originar la pérdida de control.
• No fuerce la herramienta. Utilice la herramienta adecuada según la situación. Esto le permitirá ejecutar mejor el trabajo, de manera más segura y al ritmo para el cual ha sido diseñada.
• No utilice la herramienta si el interruptor no enciende y apaga. Cualquier herramienta que no pueda controlarse por medio del interruptor es peligrosa y debe ser reparada.
• Desconecte la batería de la herramienta o coloque el interruptor en la posición de seguro o apagado antes de realizar cualquier ajuste, cambiar accesorios o guardar la herramienta. Esta medida preventiva reduce el riesgo de encendido accidental de la herramienta.
• Guarde las herramientas que no utiliza fuera del alcance de los niños y de cualquier otra persona no entrenada. Las herramientas son peligrosas en manos de personas sin entrenamiento.
• Cuando no utilice la batería, consérvela alejada de otros objetos metálicos tales como clips, monedas, clavos, tornillos y otros pequeños objetos metálicos que puedan hacer conexión entre una terminal y la otra. Hacer corto entre las terminales de la batería puede originar chispas, quemaduras o incendios.
• Mantenga adecuadamente sus herramientas. Conserve las herramientas de corte afiladas y limpias. Aquellas herramientas con piezas de corte afiladas que reciben un mantenimiento adecuado, difícilmente se atascan y son más fáciles de controlar.
• Verifique la correcta alineación de las piezas móviles, la presencia de roturas en las piezas y cualquier otra anomalía que pueda afectar el funcionamiento adecuado de las herramientas. Si su herramienta se encuentra dañada, llévela al

servicio de mantenimiento antes de utilizarla. La falta de un mantenimiento adecuado puede ser la causa de muchos accidentes.

- Utilice solamente aquellos accesorios recomendados por el fabricante para el modelo de la herramienta que usted posee. Los accesorios diseñados para una herramienta pueden resultar peligrosos el emplearse en otra para la cual no han sido diseñados.

SERVICIO DE MANTENIMIENTO Y REPARACIÓN

• El servicio de mantenimiento y reparación de las herramientas debe ser efectuado únicamente por personal calificado para su reparación. El mantenimiento realizado por personal no calificado puede provocar riesgos de lesiones.
• Cuando se efectúe el mantenimiento de una herramienta, utilice únicamente accesorios originales. Siga las instrucciones presentadas en la sección Mantenimiento, de este manual. El empleo de piezas no autorizadas o el no seguir las instrucciones de mantenimiento, puede originar riegos de choque eléctrico o lesiones.

Importantes instrucciones de seguridad para cargadores de baterías

CONSERVE ESTAS INSTRUCCIONES: Este manual contiene importantes informaciones de seguridad para los cargadores de baterías DEWALT.

• Antes de utilizar el cargador, lea todas las instrucciones y las advertencias que acompañan el cargador de baterías, la batería y los productos que utilicen las baterías.
• No utilice herramientas eléctricas en atmósferas explosivas, como en presencia de líquidos, gases o polvos inflamables. Las herramientas eléctricas producen chispas que pueden originar la ignición de los polvos o los vapores.
  ADVERTENCIA: Para reducir el riesgo de lesiones, recargue tan sólo baterías recargables de níquelcadmio DEWALT. Otros tipos de baterías pueden estallar causando así lesiones y daños personales.

ADVERTENCIA: Bajo ciertas condiciones, cuando el cargador está conectado a la toma de corriente, los contactos de carga expuestos dentro del cargador pueden hacer contacto entre sí debido a algún material externo. Los materiales externos de naturaleza conductora tales como, pero sin limitarse a ellos, el alambre de acero, el papel aluminio o cualquier tipo de partícula metálica, deben conservarse alejados de las cavidades del cargador. Desconecte siempre el cargador de la toma de corriente antes de limpiarlo.
▲PELIGRO: Alto voltaje en las terminales de carga. No haga pruebas con objetos conductores. Hay peligro de choque eléctrico o electrocución.
ADVERTENCIA: No permita que ningún líquido se introduzca en el cargador, ni exponga éste a la lluvia o la nieve, puede originarse una descarga eléctrica.
- El cargador y la batería están especialmente diseñados para trabajar juntos. No intente cargar la batería con otros cargadores que no sean los descritos en este manual.
- Estos cargadores no están diseñados para usos diferentes a la carga de las baterías recargables DeWALT. Cualquier otro uso puede originar riesgos de incendio, choque eléctrico o electrocución.
- Para reducir los riesgos de daño del enchufe y del cable eléctrico, cuando desconecte el cargador tire del enchufe, no del cable.
- Asegúrese de que el cable eléctrico esté colocado de manera que no lo pisen, enreden o quede expuesto a una tensión que pueda averiarlo.
- Trate de no utilizar cables de extensión a menos que sea absolutamente necesario. El uso de una extensión inadecuada puede ocasionar incendios, descargas eléctricas o electrocución.
- Por seguridad, el cable de una extensión debe tener una dimensión adecuada (AWG o American Wire Gauge). En la medida que el calibre de un cable es menor, mayor es su capacidad; el cable calibre 16 tiene una mayor capacidad que el

calibre 18. Cuando esté utilizando más de una extensión para lograr la longitud deseada, asegúrese que cada extensión cumpla con las normas mínimas en cuanto al calibre del cable.

Calibre mínimo requerido (AWG) para cables de extensión

Longitud total del cable de extensión

25 50 75 100 125 150 175

7.6 m 15.2 m 22.9 m 30.5 m 38.1 m 45.7 m 53.3 m

Calibre promedio del alambre

18 18 16 16 14 14 12

• El cargador se ventila a través de las ranuras que se encuentran en las partes superior e inferior de la cubierta. No coloque ningún objeto sobre el cargador ni coloque éste en una superficie suave que pueda bloquear las ranuras de ventilación ocasionando un calor interno excesivo. Coloque el cargador en un lugar alejado de cualquier fuente de calor.
• No utilice el cargador si el cable o el enchufe se encuentran dañados; hágalos reparar de inmediato.
• No utilice el cargador si ha recibido algún golpe, si se ha caído o si presenta cualquier otro daño; llévelo a un Centro de servicio autorizado.
• No desarme el cargador, llévelo a un Centro de servicio autorizado cuando requiera ser reparado. Ensamblarlo de modo incorrecto puede ocasionar descargas eléctricas, electrocución o incendios.
• Desconecte el cargador antes de intentar limpiarlo para reducir el riesgo de descargas eléctricas. El retiro de la batería no reducirá este riesgo.
• NUNCA intente conectar 2 cargadores juntos.
• No utilice el cargador con cualquier otra fuente de energía diferente a la indicada en la placa de descripción de características de la batería.

Instrucciones importantes de seguridad para de baterías

¡La batería no viene completamente cargada de fábrica! Lea primero las instrucciones de seguridad que siguen a continuación. Luego, siga las instrucciones y procedimientos de carga.

LEA TODAS LAS INSTRUCCIONES

• No incinere la batería aún si ésta se encuentra muy averiada o si está completamente descargada. La batería puede explotar en el fuego.
• En condiciones de temperatura o de uso extremos, puede presentarse un ligero goteo de líquido de la batería. Esto no indica que haya una falla. Sin embargo, si el sello externo está roto y si su piel llegase a tener contacto con este líquido, siga las siguientes instrucciones:
  a. Lave rápidamente la zona afectada con agua y jabón.
  b. Neutralice con un ácido débil como jugo de limón o vinagre.
  c. Si el líquido de la batería toca sus ojos, enjuáguelos con agua limpia por un tiempo mínimo de 10 minutos y busque atención médica inmediata. (Nota médica: el líquido es una solución de potasa cáustica en una concentración de 25 a 35%).
• No cargue baterías extra en delantales, bolsillos o cajas de herramienta, junto a objetos de metal. La batería podría hacer corto circuito y dañarse, y provocar quemaduras severas o un incendio.
• Cargue las baterías únicamente en cargadores DEWALT.
• NOTA: Repase y observe todas las "Notas y procedimientos de carga" en la sección de Instrucciones para el cargador, de este manual.
• NOTA: Su batería es de tipo níquelcadmio. La EPA (Agencia de Protección Ambiental) considera que el cadmio es un material tóxico. Antes de desechar las baterías de cadmio desgastadas o dañadas, verifique ante las autoridades ambientales locales, las restricciones especiales con relación al desecho de éstas, o regréselas a un Centro de servicio autorizado DeWALT para que su reciclaje.
• NO guarde ni utilice la herramienta o la batería en lugares en los que la temperatura pueda alcanzar o exceder 40°C (105°F) (tales como cobertizos o construcciones de metal en el verano).
  ⚠ PELIGRO: Nunca intente abrir la batería por ningún motivo. Si el recubrimiento de plástico de la batería se rompe o estrella, no

introduzca la batería en el cargador. Esto puede presentar un peligro de descarga eléctrica o electrocución. Lleve la batería dañada a un Centro de servicio para su reciclaje.

Baterías

Su herramienta utiliza una batería DEWALT de 24 voltios. Cuando solicite baterías de repuesto, asegúrese de incluir el número de catálogo y el voltaje.

A PRECAUCIÓN: Algunas herramientas con los paquetes grandes de la batería estarán paradas verticales en el paquete de la batería pero se pueden golpear fácilmente encima. Cuando no en uso, coloque la herramienta en su cara en una superficie estable donde no causará un peligro que dispara o descendente.

NOTA: los capuchones para transporte y almacenaje de las baterías se proporcionan para usarse siempre que la batería esté fuera de la herramienta o del cargador. Retire el capuchón antes de colocar la batería en la herramienta o en el cargador.

ADVERTENCIA: No guarde o transporte la batería de manera que objetos metálicos puedan hacer contacto con las terminales expuestas de la batería. Por ejemplo, no ponga la batería en delantales, bolsillos, cajas de herramientas, estuches de productos, cajones, etc. junto con clavos, tornillos, llaves, etc. sin el capuchón. La batería puede hacer corto cuando no tenga puesto el capuchón, ocasionando incendios o quemaduras, o daños a sí misma.

Procediemente de Carga

1. Conecte el cargador a una toma de corriente alterna adecuada.
2. Introduzca la batería en el cargador, como se ilustra en la figura 1, asegurándose de que la batería haya asentado bien en el cargador. La luz roja (de carga) parpadeará indicando que el proceso de carga ha comenzado.
3. La batería quedará completamente cargada en aproximadamente 1 hora. La luz roja quedará ENCENDIDA de forma continua, indicando que el proceso de carga ha terminado. La batería ha

quedado completamente cargada y podrá ser utilizada en ese momento o podrá dejarse en el cargador.

El FUNCIONAMIENTO de la BATERÍA que algunos cargadores tienen una característica del ajuste optimiza funcionamiento del paquete de la batería. Su cargador puede proporcionar a automático Templa -Up™ modo o manual (es decir botón de empuje) Temple -Up™ el modo. Para la información sobre esta característica, vea por favor la sección apropiada abajo. Porque las baterías pierden lentamente su carga cuando no están en el cargador, el mejor lugar para guardar su paquete de la batería está en el cargador en todos los tiempos.

EL USAR AUTOMATICO TEMPLA -UP™

El usar automático Templa -Up™ modo que el automáticos Templan -Para arriba modo igualan o balancean las células individuales en el paquete de la batería permitiendo que funcione en la capacidad máxima. Los paquetes de la batería se deben templar para arriba después de que cada 10mo ciclo de la carga/de la descarga o siempre que el paquete entregue no más de largo la misma cantidad de trabajo. Para utilizar el modo automático del ajuste, ponga simplemente el paquete de la batería en el cargador y déjelo por lo menos ocho horas. El cargador completará un ciclo con los modos siguientes.

1. La luz roja centelleo continuamente indicando que el ciclo de una hora de la carga ha comenzado.
2. Cuando el ciclo de una hora de la carga es completo, la luz permanecerá encendido continuamente y no quiere ningún parpadeo más largo. Esto indica que el paquete está cargado y se puede completamente utilizar en este tiempo.
3. Siempre que el paquete se deje en el cargador después de que la carga de una hora inicial, el cargador comience el automático Temple -Para arriba el modo. Este modo continúa hasta 8 horas o hasta las células individuales en el paquete de la batería se

igualan. El paquete de la batería es pronto para usar y se puede quitar en cualquier momento durante Templa -Para arriba modo.

1. El automáticos Templan-Para arriba una vez modo son completos la transición de la voluntad del cargador a una carga del mantenimiento; ninguna luz de indicador muestra la terminación del Autom.

UTILIZACION DEL MODO TUNE-UP™

El modo Tune-upTM nivelará o mantendrá en equilibrio las células individuales que se encuentran al interior de la batería a su máxima capacidad. Este ciclo puede tomar hasta 8 horas. Las baterías deben ser niveladas semanalmente o después de 10 a 20 ciclos de carga/descarga, o cuando ya no funcione adecuadamente.

1. Para nivelar su batería, introdúzcala en el cargador como de costumbre. La luz roja parpadeará continuamente indicando que el proceso de carga ha comenzado.
2. Usted podrá presionar el botón Tune-upTM en cualquier momento, después de que la carga haya empezado a funcionar. La luz roja dejará de parpadear momentáneamente, enseguida lo hará 3 veces rápidamente y luego continuará parpadeando de manera continua. Esto indica que el cargador se encuentra nivelando sus baterías.
3. Una vez terminado el ciclo de carga, la luz seguirá encendida de manera continua. El paquete se encuentra completamente cargado y podrá ser utilizado en ese momento o usted podrá dejarlo en el cargador.
4. Si usted selecciona el modo Tune-up™ y cambia de parecer, retire la batería del cargador. Después de 5 segundos, inserte nuevamente la batería en el cargador. El ciclo de carga normal comenzará en ese momento.

Aviente refrescarse

Este cargador viene equipado con un ventilador interno que provee enfriamiento rápido a los grupos de baterías DeWALT DW0242. El ventilador opera automáticamente y se prenderá mientras se están

cargando las baterías, si esto es necesario. El procedimiento es muy beneficioso para las baterías que han llegado al final de su ciclo útil. Coloque el grupo de baterías en el cargador para que el ventilador pueda enfriar las células y prolongar la vida de las baterías. Inst and remov

Remoción e instalación de la batería

NOTA: SU BATERÍA NO VIENE CARGADA COMPLETAMENTE DE FÁBRICA.

Para instalar la batería en el mango de la herramienta, haga coincidir la base de la herramienta con la muesca que se encuentra en el interior del mango y deslice la batería con firmeza hasta que escuche el sonido que produce al asegurarse en su posición.

Para remover la batería de la herramienta, oprima los botones de liberación y tire firmemente de ésta para extraerla del mango de la herramienta. Insértela en el cargador como se describe en la sección correspondiente de este manual.

Notas importantes acerca de la carga

1. Para obtener un mayor rendimiento y una mayor vida útil de su batería, cárguela cuando la temperatura oscile entre 18° y 24°C (65° y 75°F). NO cargue la batería cuando la temperatura es inferior a 4.5°C (40°F), o superior a 40.5°C (105°F). Esto es muy importante y le evitará serios daños a la batería.
2. El cargador y la batería pueden sentirse calientes al tacto durante la carga. Esto es una condición normal y no indica ningún problema.

3. Si la batería no carga apropiadamente - (1) Verifique la corriente en la toma conectando una lámpara u otro aparato eléctrico. (2) Verifique si la toma está conectada a un interruptor que corte la corriente cuando apaga las luces. (3) Lleve el cargador con la batería a un lugar en donde la temperatura del aire esté entre 18° y 24°C (65° y 75°F). (4) Si los problemas de carga persisten, lleve o envíe la herramienta, la batería y el cargador a su Centro de servicio local.

4. La batería debe recargarse cuando deja de producir suficiente potencia en trabajos que se hicieron fácilmente con anterioridad. NO CONTINÚE utilizándola en estas condiciones. Siga los procedimientos de carga. Usted puede cargar una batería parcialmente usada cuando lo desee sin que ésta sufra efectos adversos.

5. Bajo ciertas condiciones, con el cargador conectado a la toma de corriente, los contactos de carga expuestos dentro del cargador pueden hacer contacto entre sí debido a algún material externo. Los materiales externos de naturaleza conductora tales como, pero sin limitarse a ellos, el alambre de acero, el papel aluminio o cualquier tipo de partícula metálica, deben conservarse alejados de las cavidades del cargador. Desconecte el cargador siempre que no se encuentre una batería en su receptáculo. Desconecte siempre el cargador de la toma de corriente antes de limpiarlo.

6. No sumerja el cargador en agua o cualquier otro líquido.

ADVERTENCIA: No permita que ningún líquido se introduzca en el cargador. Esto puede originar una descarga eléctrica. Para facilitar el enfriamiento de la batería después de su utilización, evite colocar el cargador o la batería en un lugar caliente, tales como un galpón metálico o un remolque sin aislamiento térmico.

ADVERTENCIA: Nunca intente abrir la batería por ninguna razón. Si el recubrimiento plástico de la batería se rompe o se quiebra, llévela a un Centro de servicio para su reciclaje.

Indicadores de carga

RETARDADOR PARA BATERIAS CALIENTES

Cuando el cargador detecta que una batería está excesivamente caliente o fría, se inicia un retardo en el proceso de carga, suspendiéndolo hasta que la temperatura de la batería se haya normalizado. Después que esto suceda, el cargador cambia automáticamente al modo de carga de baterías. Esta característica se asegura la máxima duración de sus baterías. La luz roja parpadea a intervalos largos, y lo hace a intervalos cortos cuando está en el modo de retardo.

REEMPLAZO DE BATERIAS

Estos cargadores han sido diseñados para detectar ciertos problemas que pueden surgir con las baterías, los que serán indicados por la luz roja encendida de manera intermitente a gran velocidad. Si esto ocurre, vuelva a colocar la batería en el cargador. Si el problema persiste, pruebe con otra batería para determinar si el cargador está bien. Si la segunda batería carga correctamente, entonces la primera está defectuosa y debe llevarse a un centro de servicio para ser reciclada. Si la segunda batería tiene la misma indicación de problemas que la primera, lleve el cargador a un centro de servicio autorizado para que lo prueben.

ALIMENTACIÓN DE CORRIENTE PROBLEMÁTICA

Cuando estos cargadores se utilizan con algunas fuentes de poder portátiles, como generadores o fuentes que convierten corriente directa en corriente alterna, es posible que el cargador suspenda la operación, la luz roja emite dos destellos intermitentes seguidos de una pausa. Esto indica que la fuente de poder está fuera de su límite.

DEJANDO LA BATERIA EN EL CARGADOR

El cargador y la batería pueden dejarse conectados indefinidamente mientras la luz roja esté encendida. El cargador mantendrá la batería completamente cargada.

NOTA: La batería perderá su carga lentamente después de ser retirada del cargador. Si la batería no se ha dejado en carga de mantenimiento, puede necesitar ser recargada antes de usarse. La batería también puede perder lentamente la carga si se deja en el cargador y éste no está conectado a una toma de corriente alterna apropiada.

Instrucciones de seguridad adicionales específicas para el adaptador DW0247 CA

- Las herramientas con doble aislamiento están equipadas con una clavija polarizada (una pata más ancha que la otra). Esta clavija se acopla a un contacto polarizado de una sola manera. Si la clavija no se acopla completamente a la toma, inviertala. Si aun así no queda, haga que un electricista calificado le instale una

toma polarizada. No modifique la clavija. El doble aislamiento elimina la necesidad del cable para tierra de tres hilos y un sistema de alimentación aterrizado. Aplicable únicamente a herramientas Clase II (con doble aislamiento).

• Evite el contacto corporal con superficies
  aterrizadas como tuberías, radiadores, hornos y refrigeradores. Existe un riesgo mayor de choque eléctrico si su cuerpo hace tierra.
• No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. El agua en el interior de una herramienta eléctrica aumenta el riego de un choque eléctrico.
• No maltrate el cable. Nunca emplee el cable para cargar las herramientas o para desconectar la clavija de una toma. Conserve el cable lejos de calor, aceite, bordes afilados o piezas móviles. Reemplace los cables dañados de inmediato. Los cables dañados aumentan el riesgo de choque eléctrico.
• Cuando opere una herramienta eléctrica a la intemperie, utilice una extensión para intemperie marcada "W-A" o "W". Estos cables están clasificados para uso a la intemperie y reducen el riesgo de choque eléctrico.

Calibre mínimo requerido (AWG) para cables de extensión Longitud total del cable de extensión

Calibre promedio del alambre

18 AWG 18 AWG 16 AWG 16 AWG 14 AWG 14 AWG 12 AWG

- La etiqueta de su herramienta puede incluir los siguientes símbolos.

V ....volts A ....amperes

Hz ......hertz W ......watts

min ......minutos \~ ......corriente alterna

= = = = ......corriente directa n_0 ......velocidad sin carga

□ ......construcción

⊕......terminales de

clase II

conexión a tierre

⚠ ......símbolo de .../min....revoluciones

alerta seguridad

o minuto

El sello RBRC™

El sello RBRC™ (Rechargeable Battery Recycling Corporation) en las baterías de níquelcadmio, indica que el costo del reciclaje de la batería o del cargador de baterías, al final de su vida útil, ya ha sido pagado por DEWALT. En algunas áreas es ilegal colocar las baterías

de níquelcadmio desgastadas en la basura doméstica o en los basureros municipales; el programa RBRC™ proporciona una alternativa ambiental conveniente.

La RBCR, en cooperación con DeWALT y otros usuarios de baterías, han establecido programas en los Estados Unidos para facilitar la recolección de baterías desgastadas de níquelcadmio. Al llevar sus baterías desgastadas de níquelcadmio a un Centro de servicio autorizado de DeWALT, o a su minorista local para el reciclaje de su batería, usted ayuda a proteger el medio ambiente y a conservar nuestros recursos naturales. También puede comunicarse con el centro de reciclaje de su localidad para que le informen acerca de los lugares donde usted puede regresar las baterías desgastadas.

Instrucciones de segurida d adicionales para rotomartillos

- Sujete la herramienta por las superficies aislantes de agarre cuando efectúe operaciones en la que la herramienta de corte pudiese hacer contacto con cableado oculto o con su propio cable. El contacto con un cable "vivo" hará que las partes metálicas expuestas de la herramienta "vivan" y descarguen al operador.

- Utilice protectores para los oídos cuando martille por periodos prolongados. La exposición prolongada a ruidos de alta intensidad pueden ocasionar pérdida auditiva.

• Utilice gafas de seguridad u otro tipo de protección ocular. Las operaciones de martillado pueden ocasionar que salgan astillas despedidas. Las partículas voladoras pueden ocasionar daños oculares permanentes. Utilice una máscara contra polvo o un respirador para aplicaciones que generen polvo.
• Sujete la herramienta con firmeza en todo momento. No intente operar esta herramienta sin sujetarla con ambas manos. Operar esta herramienta con una mano ocasionará la pérdida de control. Atravesar o encontrarse con materiales duros puede también ser peligroso.
• No opere esta herramienta por periodos prolongados. Las vibraciones causadas por la acción de percusión pueden ser dañinas para sus manos y brazos. Utilice guantes para proporcionar acojinamiento adicional y límite la exposición tomando descansos frecuentes.
• Utilice guantes cuando opere la herramienta o cambie brocas. Las brocas pueden calentarse extremadamente durante la operación. Pequeños trozos de material roto pueden causarle daños a sus manos desnudas.
• Nunca baje la herramienta hasta que la broca se haya detenido por completo. Las brocas en movimiento pueden ocasionar lesiones.
• No golpee brocas atoradas con un martillo para zafarlas. Pueden desprenderse fragmentos metálicos y causar lesiones.
• No reacondicione las brocas usted mismo. El acondicionamiento de cinceles debe efectuarlo un especialista autorizado. Los cinceles reacondicionados inapropiadamente pueden ocasionar lesiones.
• Los cinceles ligeramente desgastados pueden afilarse con un esmeril.

NOTA: No sobrecaliente la broca (decoloración) al esmerilar una punta. Los cinceles muy desgastados requieren reforjado. No temple el cincel.

ADVERTENCIA: El ventilador también operará ciclos periódicos cuando el cargador está sin baterías a fin de soplar el polvo acumulado en las ventosas del ventilador.

▲ PRECAUCION: Utilice la protección auditiva apropiada durante el uso. Bajo ciertas condiciones de duración de uso, el ruido producido por este producto puede contribuir a la pérdida auditiva.

ADVERTENCIA : Parte del polvo creado al lijar, aserruchar, moler o perforar con máquina, así como al realizar otras actividades de la construcción, contiene substancias químicas que se sabe producen cáncer, defectos congénitos u otras afecciones reproductivas. Algunos ejemplos de esas substancias químicas son:

- plomo de pinturas a base de plomo,

- sílice cristalizado de ladrillos y cemento y otros productos de albañilería, y

- arsénico y cromo de la madera químicamente tratada (CCA).

El riesgo al contacto con estas substancias varía, según la frecuencia en que se haga este tipo de trabajo. Para reducir la exposición a esas substancias químicas: trabaje en un área bien ventilada, y trabaje con equipos de seguridad aprobados, tales como máscaras contra el polvo especialmente diseñadas para filtrar las partículas microscópicas.

- La etiqueta de su herramienta puede incluir los siguientes símbolos.

V volts A amperes

Hz ...... hertz W ...... watts

min ......minutos ......corriente alterna

= = corriente directa n_0 velocidad sin carga

construcción clase II terminales de conexión a tiere

⚠ ......símbolo de .../min .....revoluciones o alerta seguridad minuto

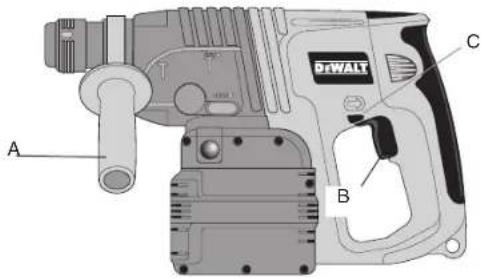

DiWALT A B C

Motor

Su herramienta DeWALT funciona gracias a un motor integrado DeWALT. Asegúrese que su alimentación de corriente concuerde con las especificaciones de la placa de identificación.

Disminuciones en el voltaje mayores al 10% causarán pérdida de potencia y sobrecalentamiento. Todas las herramientas DeWALT se prueban en la fábrica; si esta herramienta no funciona, revise la batería.

Mango lateral (Fig. 1-A)

⚠ PRECAUCIÓN: Utilice siempre el mango lateral y sujete el rotomartillo con ambas manos. El mango lateral se fija al frente de la caja de engranes como se muestra en la figura 1, y puede girarse 360° para permitir el uso con cualquiera de las manos.

Selector de funciones (Fig. 2)

Para perforación recta, haga coincidir el selector con el símbolo de la broca de taladro (A). Para el modo de rotomartillo, haga que el selector señale el símbolo (B). Para elegir el modo de astillado, haga coincidir el selector con el símbolo del martillo (C). NOTA: El selector siempre deberá estar en alguna de las posiciones, taladro,

rotomartillo o martillo. No hay posiciones de operación entre ellas.

Botón de control de marcha adelante/reversa (2-B)

El botón de control de marcha hacia adelante/reversa determina la dirección y sirve también como seguro. Para seleccionar la rotación hacia adelante, suelte el gatillo y oprima el botón de control de marcha del lado derecho de la herramienta. Para seleccionar la reversa, oprima el botón de control del lado izquierdo. La posición central del botón asegura la herramienta en posición de apagado. Cuando cambie la posición del botón de control, asegúrese de que el gatillo esté libre. NOTA: la primera vez que la herramienta funcione después de cambiar el sentido de rotación, puede que se escuche un chasquido. Esto es normal y no indica ningún problema.

FIG. 2 T B C A

Selector de percusión/taladro

Para cambiar la herramienta del modo de taladro al modo de percusión (o viceversa) gire la perilla para que muestre el símbolo aplicable. Para taladrar, haga coincidir el símbolo de la broca (B) como se muestra. Para el modo de percusión, haga coincidir el símbolo del martillo (A). NOTA: El selector debe estar en alguna de las dos posiciones siempre. No hay posiciones de operación entre ellas.

Operación

TALADRADO

1. Siempre asegure el interruptor y retire la batería cuando instale o cambie brocas o accesorios.
2. Utilice exclusivamente brocas afiladas. Para MADERA utilice brocas helicoidales, brocas de horquilla, brocas de poder o brocas sierra. Para METAL utilice brocas helicoidales de alta velocidad o

brocas sierra. Para MAMPOSTERÍA, ladrillo, cemento, tabiques, etc., utilice brocas con punta de carburo de tungsteno clasificadas para percusión.

1. Asegúrese que el material que va a barrenar esté firmemente anclado o asegurado. Si perforará material delgado, utilice un trozo de madera como "respaldo" para evitar dañarlo.
2. Aplique presión al taladro en línea recta con la broca. Haga suficiente presión para que la broca siga perforando paro no tanta para que el motor se atasque o la broca se desvíe.
3. Sujete el taladro firmemente para controlar la fuerza de torsión del taladro.
4. SI EL TALADRO SE ATASCA, esto se deberá probablemente a que está sobrecargado, o a que se usa de manera incorrecta. SUELTE EL GATILLO DE INMEDIATO y determine la causa del atascamiento. NO APRIETE EL GATILLO PARA HACER PRUEBAS DE ENCENDIDO Y APAGADO CUANDO LA BROCA ESTA ATORADA, ESTO PUEDE DAÑAR EL TALADRO.
5. Para reducir el peligro de que se atasque el taladro, reduzca la presión y deje ir suavemente la broca hacia el final del barreno.
6. Conserve el motor trabajando al retirar la broca del interior del barreno, de esta manera evitará que se atasque.
7. Con los taladros con velocidad con velocidad variable no hay necesidad de hacer una marca de centro. Utilice una velocidad baja para comenzar el barreno y acelere al oprimir el gatillo con mayor fuerza cuando el orificio tenga la profundidad suficiente para evitar que la broca se salga.

TALADRADO EN METAL

Inicie la perforación a baja velocidad y vaya aumentándola a la potencia completa mientras aplica presión firme en la herramienta. El flujo uniforme y suave de rebabas indica que se taladra a la velocidad adecuada. Emplee un lubricante para corte cuando taladre en metales. Las excepciones son hierro el colado y el latón, que deben

barrenarse en seco.

NOTA: Los barrenos grandes (5/6" a 1/2") en acero se pueden hacer con mayor facilidad si se barrena un orificio piloto (5/32" a 3/16") primero.

TALADRADO EN MADERA

Inicie la perforación a baja velocidad y vaya aumentándola a la potencia completa mientras aplica presión firme en la herramienta. Se puede perforar madera con las mismas brocas helicoidales que se utilizan para metal. Estas deben estar afiladas y deben sacarse frecuentemente para limpiarlas de virutas. Los trabajos susceptibles de astillarse deben respaldarse con un bloque de madera.

TALADRADO EN MAMPOSTERÍA

Cuando taladre en mampostería, utilice brocas con punta de carburo de tungsteno, clasificadas para percusión, y asegúrese que la broca tenga filo. Utilice fuerza constante y firme en la herramienta para taladrar con mayor efectividad. El flujo uniforme de polvo indica que la velocidad de perforación es adecuada.

Portabrocas SDS

Para insertar la broca, introduzca el vástago aproximadamente 19 mm dentro del broquero y gire ligeramente la broca hasta que se escuche un chasquido al quedar en posición. La broca estará sujeta con firmeza.

Para sacar la broca, tire del collarín hacia atrás y retire la broca.

Mantenimiento

LIMPIEZA

Utilice únicamente jabón suave y un trapo húmedo para limpiar la herramienta. Nunca permita que se introduzcan líquidos en la herramienta; nunca sumerja ninguna parte de la herramienta en ningún líquido.

Se han usado baleros autolubricantes en la herramienta y no requiere de lubricación periódica. En el remoto caso de que llegue a requerir servicio, lleve la herramienta a un centro de servicio autorizado.

Lubricación

Su herramienta se lubricó de manera apropiada antes de dejar la fábrica. Dentro de dos a seis meses, de acuerdo con el uso, lleve la herramienta a un centro de servicio autorizado para que le efectúen una limpieza completa, inspección y lubricación. Las herramientas empleadas constantemente en tareas de producción requieren lubricación más a menudo. También las herramientas “fuera de servicio” por periodos prolongados deben lubricarse antes de devolverlas al trabajo.

Accesorios

Los accesorios recomendados para emplearse con su herramienta están a su disposición con costo adicional con el distribuidor o centro de servicio de su localidad.

⚠ PRECAUCIÓN: El uso de accesorios no recomendados puede ser peligroso.

Si necesita asistencia para encontrar algún accesorio, por favor comuníquese a DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 o llame al (5)326-7100

Capacidades máximas recomendadas

DW005

R.P.M. 0–1,150

G.P.M 0-5800

BROCAS PARA METAL 1/2" (12,7 mm)

BROCAS PARA MADERA 38 mm (1 1/2")

BOCAS PARA MAMPOSTERÍA 22,2 mm (7/8") -

Concreto, ladrillo, tabique

Reparaciones

Para garantizar la SEGURIDAD y la CONFIABILIDAD, deberán hacerse reparaciones, mantenimiento y ajustes de esta herramienta en los centros autorizados de servicio DeWALT u otras organizaciones autorizadas. Estas organizaciones prestan servicio a las herramientas DeWALT y emplean siempre refacciones legítimas DeWALT.

Póliza de Garantía

IDENTIFICACIÓN DEL PRODUCTO:

Sello o firma del Distribuidor.

Nombre del producto: ____ Mod./Cat.: ____

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega del producto: ____

Nombre y domicilio del distribuidor donde se adquirió el producto:

Este producto está garantizado por un año a partir de la fecha de entrega, contra cualquier defecto en su funcionamiento, así como en materiales y mano de obra empleados para su fabricación. Nuestra garantía incluye la reparación o reposición del producto y/o componentes sin cargo alguno para el cliente, incluyendo mano de obra, así como los gastos de transportación razonablemente erogados derivados del cumplimiento de este certificado.

Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por el establecimiento comercial donde se adquirió el producto, de no contar con ésta, bastará la factura de compra.

EXCEPCIONES.

Esta garantía no será válida en los siguientes casos:

- Cuando el producto se hubiese utilizado en condiciones distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña;
• Cuando el producto hubiese sido alterado o reparado por personas distintas a las enlistadas al final de este certificado.

Anexo encontrará una relación de sucursales de servicio de fábrica, centros de servicio autorizados y franquiciados en la República Mexicana, donde podrá hacer efectiva su garantía y adquirir partes, refacciones y accesorios originales.

Garantía Completa

Las herramientas industriales DeWALT están garantizadas durante un año a partir de la fecha de compra. Repararemos, sin cargos, cualquier falla debida a material o mano de obra defectuosos. Por favor regrese la unidad completa, con el transporte pagado, a cualquier Centro de Servicio para Herramientas Industriales de DeWALT o a las estaciones de servicio autorizado enlistadas bajo "Herramientas Eléctricas" en la Sección Amarilla. Esta garantía no se aplica a los accesorios ni a daños causados por reparaciones efectuadas por terceras personas. Esta garantía le otorga derechos legales específicos, y usted puede tener otros derechos que pueden variar de estado a estado.

En adición a la garantía, las herramientas DEWALT están amparadas por nuestra:

GARANTÍA DE SATISFACCIÓN SIN RIESGO POR 30 DÍAS

Si usted no se encuentra completamente satisfecho con el desempeño de su herramienta industrial DeWALT, sencillamente devuélvala a los vendedores participantes durante los primeros 30 días después de la fecha de compra para que le efectúen un reembolso completo. Por favor regrese la unidad completa, con el transporte pagado. Se puede requerir prueba de compra.

REEMPLAZO DE LAS ETIQUETAS DE ADVERTENCIA GRATUITO:

Si sus etiquetas de advertencia se tornan ilegibles o se pierden, llame al 1-800-4-DeWALT para que se las reemplacen sin cost.

PARA REPARACION Y SERVICIO DE SUS HERRAMIENTAS ELECTRICAS FAVOR DE DIRIGIRSE AL CENTRO DE SERVICIO MAS CERCANO

AGUASCALIENTES

Av. de los Maestros 903 Col. España 449-913-38-01

CAMPECHE

Av. Gobernadores 345 Col. Santa Ana 981-811-34-90

CHIAPAS

5 Norte Oriente 460 Col. Centro 961-600-02-87

CHIHUAHUA

Av. Universidad 2903 Col. Universidad 614-413-64-04

DURANGO

Av. 20 de Noviembre 2004 Ote Col. Centro 618-818-80-77

GUANAJUATO

1 Mayo 482 Col. Centro 462-626-79-22

GUADALAJARA

Av. Vallarta 4901-a Col. Prados Vallarta 333-673-28-15

MÉXICO

16 de Septiembre 509 Col. Alce Blanco 55-358-40-07

OAXACA

Av. Hidalgo 1303 Col. Centro 951-514-46-12

SINALOA

Av. Universidad 1525 Col. San Luis 444-814-23-83

SONORA

Nayarit 217 Col. San Benito 662-210-25-50

TABASCO

Periferico 2047 Col. Periferico 993-350-38-72

TAMAULIPAS

Tiburcio Garza Zamora 1185 Col. Beatty 813-374-24-16

YUCATAN

Calle 63 No. 459 Col. Centro 999-923-08-49

TAMPICO

Av. Hidalgo 1801Col. Aurora 833-213-42-61

PARA OTRAS LOCALIDADES LLAME AL: 326 7100

IMPORTADOR: DEWALT S.A. DE C.V.

BOSQUES DE CIDROS ACCESO RADIATAS NO. 42

COL. BOSQUES DE LAS LOMAS, 3A. SECCIÓN, CP 05120

DELEGACION CUAJIMALPA, MEXICO, D.F

TEL. [phone]

R.F.C.: BDE810626-1W7

Para servicio y ventas consulte

"HERRAMIENTAS ELECTRICAS"

en la sección amarilla.

Especificaciones

DW0245

Entrada 120 V -

Salida: 24 V cc 2,5 A

Consumo de corriente: 2,2 A

Frecuencia de operación: 60 Hz

Especificatíons

DW008 24 volts
