NSF24TV - Televisión INSIGNIA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Televisor de tubo de rayos catódicos (CRT) 24 pulgadas
Marca	Insignia
Modelo	NS-F24TV
Tamaño de la pantalla	24 pulgadas (609 mm)
Alimentación	120 V CA, 60 Hz
Consumo eléctrico	110 W
Dimensiones (An x Al x P)	68,2 cm x 51,5 cm x 49,3 cm (26,9 x 20,3 x 19,4 pulgadas)
Peso	29 kg (64 lb)
Estándar de TV	NTSC-M, ATSC
Canales accesibles	VHF 2-13, UHF 14-69, CATV 1-125, CADTV 1-135, TVN 2-69
Impedancia de antena	75 ohmios
Salida de audio	4 W x 2
Entradas	Antena, AV1 (video/audio), AV2 (lateral), S-Video, Componentes (Y, Cb, Cr), Auriculares
Salidas	AV (video, audio I/D)
Funciones principales	Apagado diferido, control parental, subtítulos codificados, menú OSD multilingüe, reloj, guía de programas
Accesorios incluidos	Control remoto (pilas AAA no incluidas), guía del usuario
Seguridad	Apagado automático después de 15 min sin señal, protección contra rayos (desconectar antena), ventilación requerida
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño seco o ligeramente húmedo con jabón suave; no usar limpiadores líquidos
Garantía	Garantía limitada de un año (piezas y mano de obra)

Preguntas frecuentes - NSF24TV INSIGNIA

¿Cómo encender el televisor Insignia NS-F24TV?

Conecte el cable de alimentación a una toma de corriente. Presione el botón Power (Encendido/Apagado) ubicado en el televisor o en el control remoto para encender el aparato. El indicador verde se enciende.

¿Qué hacer si no aparece ninguna imagen en la pantalla?

Primero verifique que el cable de alimentación esté correctamente conectado. Pruebe otro canal para descartar un problema de transmisión. Asegúrese de que la antena o el cable estén bien conectados y que la fuente de entrada esté seleccionada correctamente (presione INPUT). Si es necesario, realice una búsqueda automática de canales a través del menú PRESET > Auto Program.

¿Cómo conectar un reproductor de DVD al televisor?

Use las tomas COMPONENTES (Y, Cb, Cr) para una calidad superior. Conecte los cables de video y audio correspondientes entre el reproductor de DVD y el televisor. Luego presione varias veces INPUT hasta que aparezca COMPONENT en la pantalla.

¿Cómo ajustar los subtítulos codificados (STC)?

Presione la tecla CCD del control remoto para activarlos/desactivarlos. Para personalizarlos, vaya al menú EXTRA > Closed Caption > CC Setting. Puede elegir el tipo (analógico/digital) y el estilo (tamaño, color, transparencia).

¿Cómo configurar el control parental?

Acceda al menú P.LOCK (presione MENU, luego seleccione P.LOCK). Ingrese la contraseña predeterminada 0000. Puede cambiar la contraseña, activar el bloqueo y definir restricciones por clasificación MPAA, TV o Canadá.

¿Cómo realizar una búsqueda automática de canales?

En el menú principal, seleccione PRESET > Auto Program. Elija ANTENNA (Aire o Cable), luego START. El televisor memorizará todos los programas disponibles (analógicos luego digitales).

¿Qué hacer si el control remoto no funciona?

Verifique que las pilas estén correctamente insertadas (tipo AAA) y que no estén gastadas. Asegúrese de que no haya obstáculos entre el control remoto y el sensor del televisor. Reduzca la iluminación ambiental si es necesario. La distancia no debe exceder los 4,5 metros.

¿Cómo ajustar el reloj manualmente?

Vaya al menú CLOCK y desactive Auto Clock. Seleccione CLOCK, luego use VOL+ para elegir AM/PM y las teclas numéricas para ingresar la hora. Valide con MENU.

¿Cuál es el consumo eléctrico del televisor?

El televisor Insignia NS-F24TV consume 110 W bajo una alimentación de 120 V CA, 60 Hz.

¿Cómo limpiar la pantalla y la carcasa?

Desconecte siempre el televisor antes de limpiar. Use un paño suave y seco para quitar el polvo. Para las manchas, humedezca ligeramente el paño con agua y jabón suave, luego limpie suavemente. Nunca use limpiadores líquidos o en aerosol.

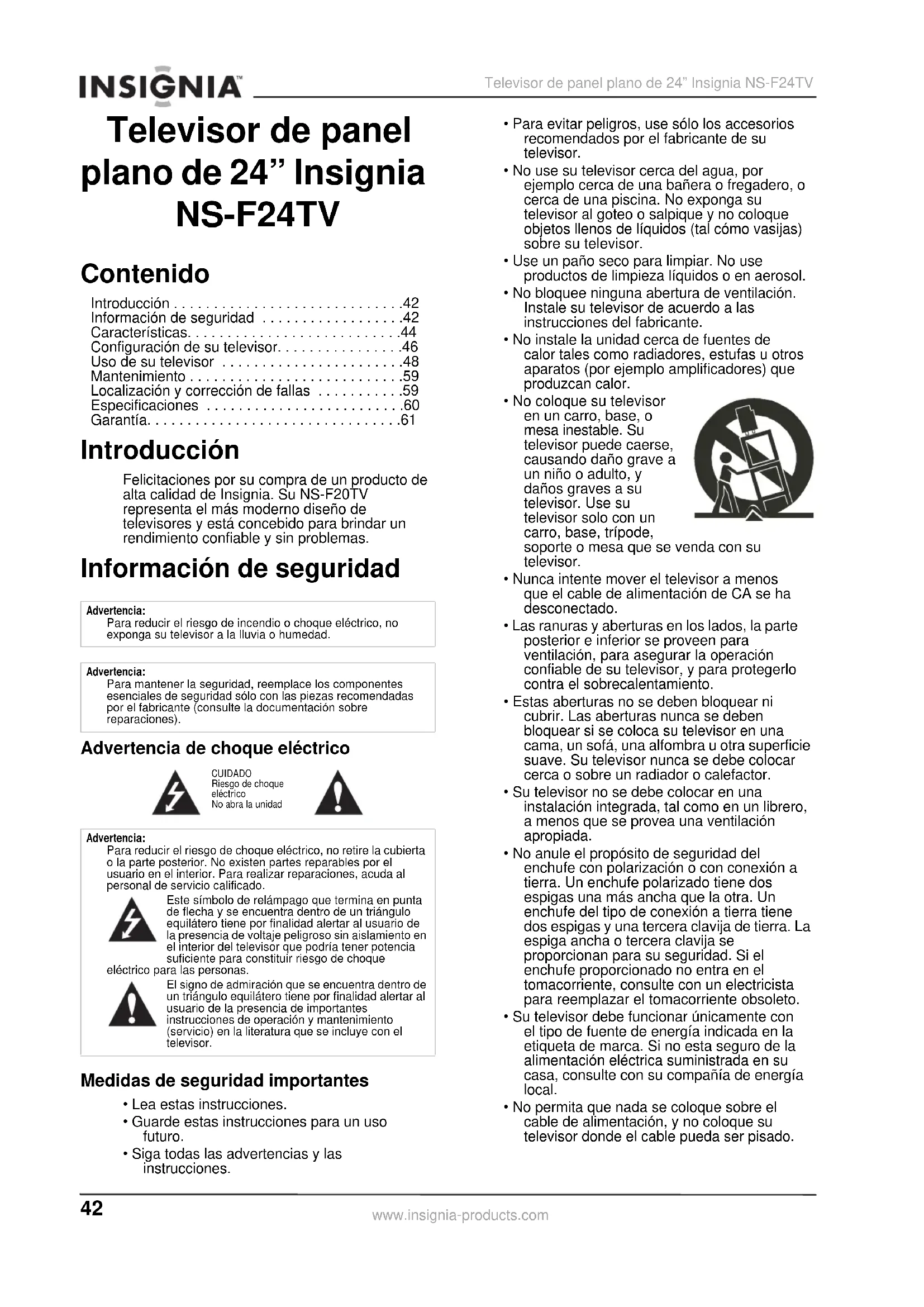

MANUAL DE USUARIO NSF24TV INSIGNIA

TV de pantalla plana de 24"

Insignia NS-F24TV 24” Flat Panel Television

Contenido

Introducción 1

Información de seguridad 1

Características 3

Introducción 42 Información de seguridad 42 Características 44 Configuración de su televisor 46 Uso de su televisor 48 Mantenimiento 59 Localización y corrección de fallas 59 Especificaciones 60 Garantía 61

Introducción

Felicitaciones por su compra de un producto de alta calidad de Insignia. Su NS-F20TV representa el más moderno diseño de televisores y está concebido para brindar un rendimiento confiable y sin problemas.

Información de seguridad

Advertencia:

Para reducir el riesgo de incendio o choque eléctrico, no exponga su televisor a la lluvia o humedad.

Advertencia:

Para mantener la seguridad, reemplace los componentes esenciales de seguridad con las piezas recomendadas por el fabricante (consulte el documento sobre reparaciones).

Advertencia de choque eléctrico

CUIDADO

Riesgo de choque

eléctrico

No abra la unidad

Advertencia:

Para reducir el riesgo de choque eléctrico, no retire la cubierta ni la parte posterior. No hay piezas reparables por el usuario en el interior. Para reparaciones, acuda a personal de servicio calificado.

Este símbolo de rayo con punta de flecha dentro de un triángulo equilátero tiene como finalidad alertar al usuario de la presencia de voltaje peligroso sin aislamiento en el interior del televisor que puede tener potencia suficiente para constituir riesgo de choque

eléctrico para las personas.

El signo de admiración dentro de un triángulo equilátero tiene como finalidad alertar al usuario de la presencia de instrucciones importantes de operación y mantenimiento (servicio) en la literatura que se incluye con el televisor.

Medidas de seguridad importantes

• Lea estas instrucciones.
• Guarde estas instrucciones para un uso futuro.
• Siga todas las advertencias y las instrucciones.

• Para evitar peligros, use solo los accesorios recomendados por el fabricante de su televisor.
• No use su televisor cerca del agua, por ejemplo, de una bañera o fregadero, o cerca de una piscina. No exponga su televisor al goteo o salpicaduras y no coloque objetos llenos de líquidos (tales como vasijas) sobre su televisor.
• Use un paño seco para limpiar. No use productos de limpieza líquidos o en aerosol.
• No bloquee las aberturas de ventilación. Instale el televisor de acuerdo con las instrucciones del fabricante.
• No instale la unidad cerca de fuentes de calor tales como radiadores, estufas u otros aparatos (por ejemplo, amplificadores) que produzcan calor.
• No coloque su televisor en un carro, base o mesa inestable. Su televisor puede caerse, causando daño grave a un niño o adulto, y daños graves a su televisor. Use su televisor solo con un carro, base, trípode, soporte o mesa que sea adecuado para el televisor.
• Nunca intente mover el televisor a menos que el cable de alimentación de CA se haya desconectado. Las ranuras y aberturas en los lados, la parte posterior e inferior se proveen para ventilación, para asegurar la operación confiable de su televisor, y para protegerlo contra el sobrecalentamiento.
• Estas aberturas no se deben bloquear ni cubrir. Las aberturas nunca se deben bloquear si se coloca su televisor en una cama, un sofá, una alfombra u otra superficie suave. Su televisor nunca se debe colocar cerca o sobre un radiador o calefactor.
• Su televisor no se debe colocar en una instalación integrada, tal como en un librero, a menos que se provea una ventilación apropiada.
• No anule el propósito de seguridad del enchufe con polarización o con conexión a tierra. Un enchufe polarizado tiene dos espigas, una más ancha que la otra. Un enchufe del tipo de conexión a tierra tiene dos espigas y una tercera clavija de tierra. La espiga ancha o la tercera clavija se proporcionan para seguridad. Si el enchufe proporcionado no entra en el tomacorriente, consulte con un electricista para reemplazar el tomacorriente obsoleto.
• Su televisor debe funcionar únicamente con el tipo de fuente de energía indicada en la etiqueta de marca. Si no está seguro de la alimentación eléctrica suministrada en su casa, consulte con su compañía de energía local.
• No permita que nada se coloque sobre el cable de alimentación, y no coloque su televisor sobre el cable que pueda ser pisado.

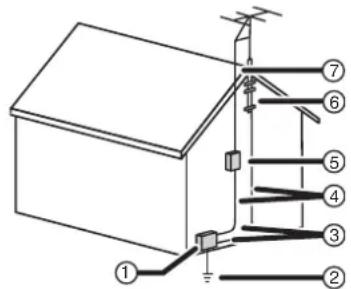

• Si una antena exterior o un sistema de cable está conectado a su televisor, verifique que la antena o el sistema de cable esté conectado a tierra, para proveer una protección contra sobretensiones y la acumulación de cargas estáticas. El artículo 810 del Código Nacional Eléctrico, ANSI/NFPA 70-1984, proporciona información con respecto a la conexión a tierra del poste y la estructura de soporte, la conexión a tierra del alambre principal de una unidad de descarga de antena, el tamaño de los conductores de la conexión a tierra y la conexión del electrodo de conexión a tierra.

Referencia	Componente de conexión a tierra
1 Equipo de servicios electrico
2 Sistemas de electrodos de tierra para el service de alimentación electrica (NEC Art. 250, Parte H)
3 Abrazadora de tierra
4 Conectores de conexión a tierra (NEC Sección 810-21)
5 Unidad de descarga de antenna (NEC Sección 810-20)
6 Abrazadora de tierra
7 Cable conductor de entrada de antenna

• Como cable de tierra use un cable de cobre No. 10 AWG (5.3 mm²), uno de aluminio No. 8 AWG (8.4 mm²) o uno de bronce o de acero con revestimiento de cobre No. 17 AWG (1.0 mm²) o más grande.
• Sujete en la casa los cables conductores de entrada de antena y de conexión a tierra usando aisladores separadores espaciados con 4 a 6 pies (1.22 - 1.83 m) de separación.
• Monte la unidad de descarga de antena tan cerca como sea posible al lugar donde entra a la casa el conductor de entrada.
• Use un cable de empalme de cobre con calibre de por lo menos No. 6 AWG (13.3 mm²) o equivalente, cuando use un electrodo de conexión a tierra separado para la antena. Consulte ANSI/NFPA 70.
• Para protección adicional de su televisor durante una tormenta con relámpagos, o cuando no se use durante largos períodos, desconéctelo del tomacorriente y de la antena o el sistema de cable. Esto evitará daños a su televisor por sobretensión en la línea de energía o por relámpagos.
• No debe existir un sistema de antena exterior en las inmediaciones de circuitos de alimentación eléctrica o donde pueda caer sobre dichos circuitos o líneas de alimentación. Al instalar un sistema de antena exterior, se debe tener cuidado extremo para no tocar los circuitos o líneas de alimentación, ya que el contacto con ellos podrá ser fatal.
• No sobrecargue los tomacorrientes ni los cables de extensión, ya que una sobrecarga pueda causar incendio o choque eléctrico.
• Nunca inserte objetos de ningún tipo en su televisor a través de las ranuras del gabinete, ya que estos pueden tocar puntos de voltaje peligrosos o hacer cortocircuito con otros componentes que pueden resultar en incendio o choque eléctrico. Nunca derrame líquidos de ninguna clase sobre su televisor.
• No trate de reparar su televisor usted mismo, ya que abrir o quitar las cubiertas puede exponerlo a voltajes peligrosos u otros peligros. Solicite todas las reparaciones al personal de servicio calificado.
• Desconecte su televisor del tomacorriente y solicite la reparación a los técnicos de servicio calificados bajo las siguientes condiciones:
• Cuando el cable de alimentación o el enchufe se dañen.
• Si se ha derramado líquido dentro de su televisor.
• Si su televisor ha sido expuesto a la lluvia o al agua.
• Si su televisor no funciona normalmente aun siguiendo las instrucciones de operación. Ajuste únicamente los controles que están cubiertos en las instrucciones de operación, ya que el ajuste incorrecto de otros controles puede resultar en daño y frecuentemente requerirá trabajo intensivo de un técnico calificado para restaurar la operación normal del producto.
• Si su televisor se ha dejado caer o se ha dañado el gabinete.
• Cuando su televisor exhiba un cambio significativo en el rendimiento.
• Cuando se necesiten repuestos, asegúrese de que el técnico de reparación use repuestos especificados por el fabricante o que tengan las mismas características que la pieza original. Las sustituciones no autorizadas pueden resultar en incendio, choque eléctrico u otros peligros.
• Después de completar la reparación de su televisor, pida al técnico de servicios que realice verificaciones de seguridad para determinar que su televisor se pueda en una condición de operación segura.

Nota para el instalador del sistema de televisión

Este recordatorio se proporciona para que el instalador del sistema de televisión por cable preste atención a la Sección 820-40 del NEC, la cual proporciona pautas para una correcta conexión a tierra y, en particular, especifica que la conexión a tierra del cable debe estar conectada al sistema de tierra de la edificación, tan cerca al punto de entrada del cable como sea práctico.

Características

Televisor

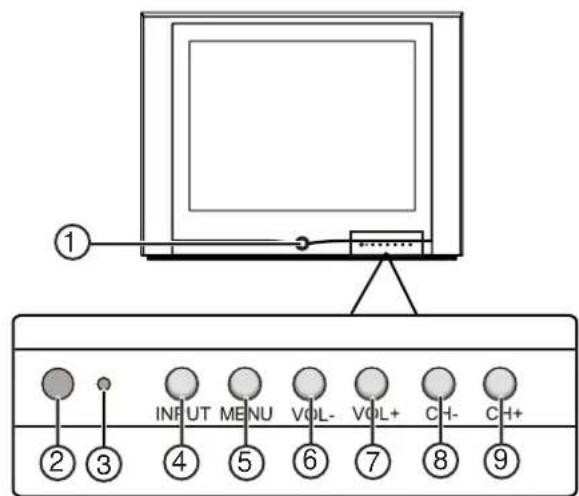

Vista frontal

Elemento	Descripción
1 Botón de encendido — Permite encender o apagar el television.
2 Sensor del control remoto — Apunte el control remotop a este sensor para controlar el television.
3 Indicador — Se ilumina color verde cuando la unidad se encontrartra encendida.
4 Botón ENTRADA — Presione repetidamente para seleccionar la fuente de entrada.
5 Botón MENU — Permite acceder al menu de pantalla.
6 Botón VOL- — Permite bajo el volumen o ajustar un elemento del menu.
7 Botón VOL+ — Permite subir el volumen o ajustar un elemento del menu.
8 Botón CANAL- — Permite selectionar un canal más bajo o un elemento del menu.
9 Botón CANAL+ — Permite selectionar un canal más alto o un elemento del menu.

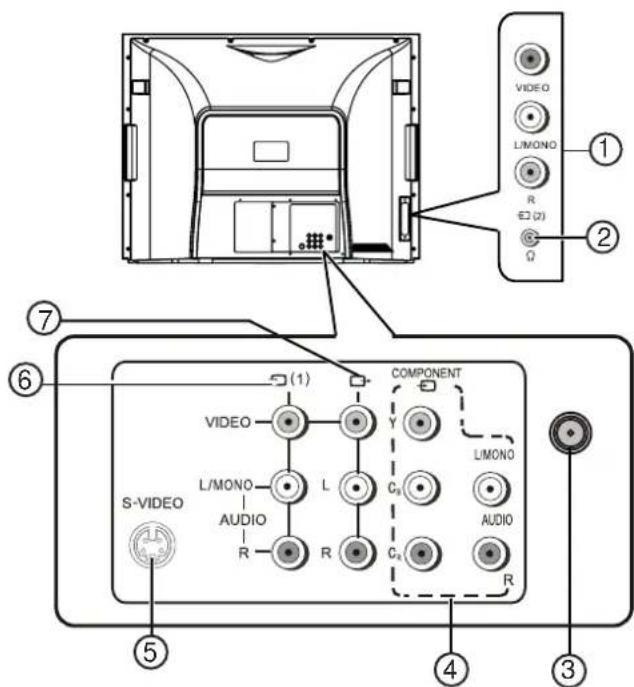

Vista posterior

Elemento Descripción

1 Entrada AV2 (VIDEO, AUDIO L, AUDIO R) — Conecte una fuente de video y audio, tal como una*camera de video, una consola de videojuegos o un reproductor de DVD, usingo these tumas.

2 Toma de auricULARs — Conecte auricULARs a este toma.

3 Entrada de antenna — Conecte el cable o television por satélite, una antenna exterior o interior a este toma.

4 Entrada COMPONENTE (Y, C B, CR, AUDIO L, AUDIO R) — Conecte una fuente de video y de audio, tal como un reproductor de DVD, usingo these tumas. Video de componentes provee la calidad deImagen más alta.

5 Entrada S-VIDEO — Conecte una fuente de video usingo este toma. No se transmitte audio a工程技术 del cable S-VIDEO.

6 Entrada AV1 (VIDEO, AUDIO L, AUDIO R) — Conecte una fuente de video y audio, tal como una consola de videojuegos o un reproductor de DVD, usingo these tumas.

7 Salida AV (VIDEO, AUDIO L, AUDIO R) — Conecte un equipo de video y audio, tal como un VCR o un estéreo, usingo这些东西 tumas.

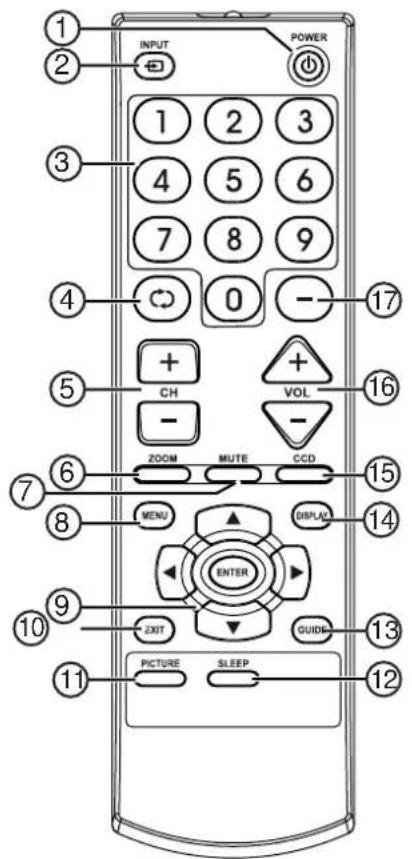

Control remoto: botones

Elemento Descripción
1	ENCENDIDO Permitte encender o apagar el teovisor.
2	ENTRADA Permitte selectionar la fuente de la seals de entrada. Las options incluyen: • TV — vea television atramés de la antenna • AV1 — vea un DVD, un videojuego o una*camera de video desde un equipo conectado alas terminales de entrada AV1 o S-VIDEO. • AV2 — vea un DVD, un videojuego o una*camera de video desde un equipo conectado alas terminales de entrada AV2. • COMPONENT — vea un DVD desde un reproductor de DVD conectado alas terminales de entrada de componentes.
3 Botones numéricos/de selección directa de canales — Permiten selectionar un canal o ingresar unacontraseña.
4	Returno Permitte regresar alultimate canal que se sintonizó.
5	CANAL+/- Permitte sintonizar canales superiores o inferiores.
6 ZOOM — Permitte cambiar el timeño de laImagen enel modo DTV (TV digital). Este botón no está activoen el mode de TV analógico.
7 SILENCIAR — Permitte silenciar el sonido.
8 MENU — Permitte acceder a la páginaprincipal delmenú

Elemento Descripción

9 Botones de navegación del menú:▲ y Permiten moverse hacía arriba y abajo en el menú.▲ y Permiten moverse hacía la izquierda o derecha en el menú o ajustar un ajuste del menú.

10 SALIR — Permite salir del menú.

11 IMAGEN — Permite selecciónar el modo deImagen.

12 APAGADO AUTOMÁTICO — Permite configurar el temporizador de apagado automatístico.

13 GUIA — Permite做不到ra la guía de programación.

14 VISUALIZACION — Permite做不到r el estado del canal o información de la Sesnal.

15 CCD — Permiteactivar o desactivar los subtiétulos optativos.

16 VOL+/- — Permiten subir o bajo el volumen.

17 Guión - — Permite ingresar un número de programa para canales (digitales) de programas multiples (por ejemplo: 2-1).

Instalación de las pilas

Para instalar pilas en el control remoto: 1. Quite la cubierta de las pilas.

2. Inserte dos pilas AAA. Coloque las pilas con los terminales correspondientes a las indicaciones + y - en el compartimento de las pilas.

3. Vuelva a colocar la cubierta de la pila.

Advertencia:

• No intente recargar pilas alcalinas, ya que no están diseñadas para ser recargadas.
• Use solo el nombre y tipo de pilas específicas. No combine diferentes tipos de pilas ni pilas nuevas con pilas usadas.
• Extraiga las pilas si el control remoto no se va a usar por un período de tiempo extendido, o si las pilas están agotadas.
• No tire las pilas al fuego. Deseche las pilas gastadas de acuerdo con los reglamentos locales.
• No deje caer, ni humedezca ni desarme el control remoto.

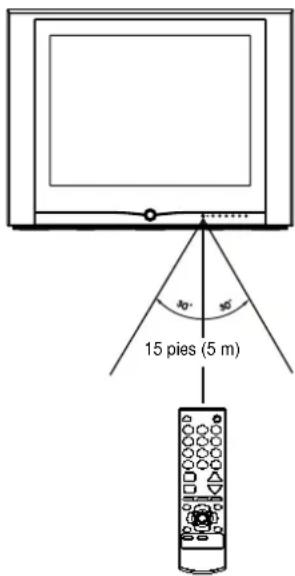

Uso del control remoto

Nota

• Puede ser que el control remoto no pueda operar si hay un obstáculo entre el televisor y el control remoto.
• Puede ser que el control remoto no opere el televisor correctamente cuando se encuentra bajo luz solar directa, una lámpara incandescente o fluorescente, o cualquier otra luz fuerte que brille sobre el sensor del control remoto.

Configuración de su televisor

Desempaque de su televisor

Su caja incluye lo siguiente:

• Un televisor · Un control remoto · Esta guía del usuario

Ubicación del televisor

Coloque el televisor en una habitación donde no caiga luz directa sobre la pantalla. La oscuridad total o un reflejo en la pantalla, puede causar cansancio de los ojos. Para ver televisión cómodamente, se recomienda luz suave e indirecta.

Conexión del televisor a una antena o a TV por cable

Nota

Usuarios de antena: La recepción óptima de color requiere una buena señal y generalmente significa que se debe usar una antena exterior. El tipo exacto y la posición de la antena dependen de su área en particular.

Precaución

• Le recomendamos que use un cable coaxial de 75 ohmios para eliminar la interferencia y el ruido que pueda ocurrir debido a las condiciones de la onda de radio.
• El cable de la antena no se debe amarrar con el cable de alimentación.
• Si la antena no se puede instalar correctamente, póngase en contacto con su distribuidor para obtener ayuda.

Conexión de equipo de video y audio

Este televisor provee dos equipos de terminales de entrada de AV y un equipo de terminales de entrada de componentes para conectar un VCR, un reproductor de DVD, una consola de videojuegos u otro equipo de video.

Antes de conectar su equipo, refiérase al manual del usuario del equipo que se conectará.

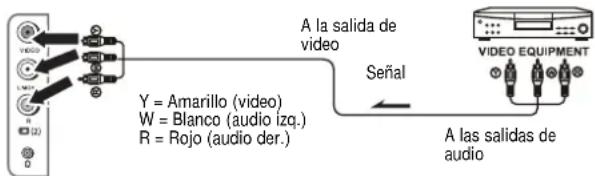

Conexión usando las terminales de entrada de AV laterales

Las terminales de AV laterales son fáciles de acceder y deben ser usadas por equipos que conectará y desconectará frecuentemente, tal como una cámara de video o un reproductor de DVD portátil.

Para hacer la conexión usando las terminales de entrada de AV laterales:

1. Conecte los cables de audio y video entre las terminales de audio (izq. y der.) y de video en el televisor y las del equipo de video. 2. Presione INPUT en el control remoto repetidamente hasta que el indicador AV2 aparezca en la pantalla.

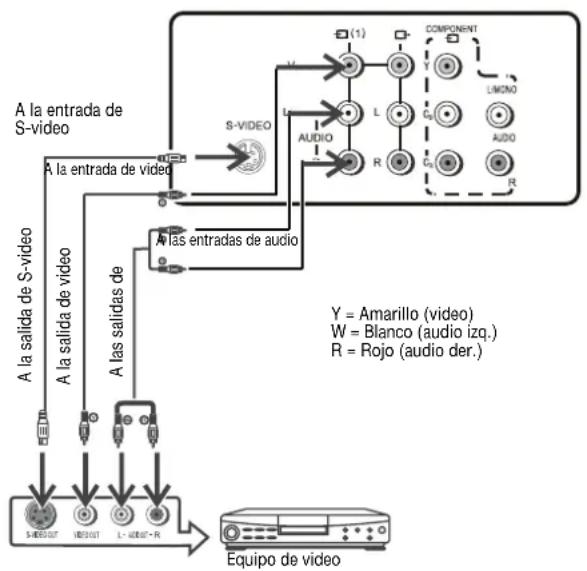

Conexión usando los terminales de entrada AV posteriores

Las terminales de AV posteriores son más difíciles de acceder que las terminales laterales y deben ser usadas con equipos que se mantienen conectados al televisor, tal como un VCR, un reproductor de DVD o una consola de videojuegos.

Nota

Para obtener una mayor calidad de video, use el terminal S-video si su fuente lo soporta. La entrada S-Video usa el mismo circuito que AV1. La terminal S-VIDEO tiene prioridad sobre la terminal AV1. Cuando use las entradas S-video y AV1, la señal de S-video se selecciona automáticamente y el mensaje en su pantalla muestra SVIDEO. Para ver una señal de la entrada AV1, desconecte la conexión de S-video.

Para hacer la conexión usando las terminales de entrada de AV posteriores:

1 Conecte los cables de audio y video entre la terminal de audio (izq. y der.) y de video en el televisor y las del equipo de video. 2 Presione INPUT en el control remoto repetidamente hasta que el indicador AV1 aparezca en la pantalla.

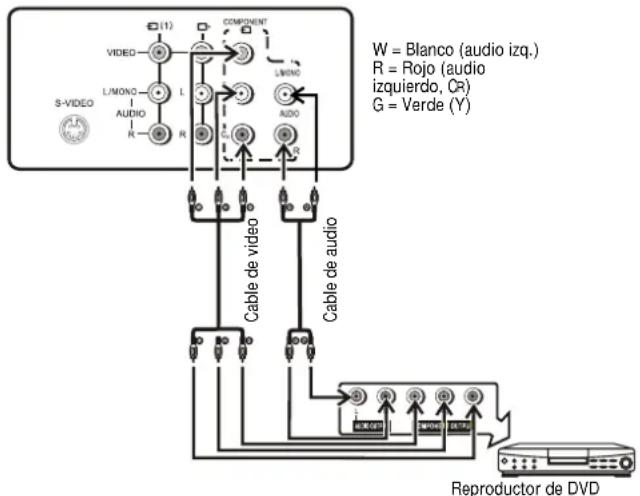

Conexión usando las terminales de componentes

Use las terminales de componentes para conectar un reproductor de DVD que soporta este tipo de salida. Video de componentes provee la calidad de imagen más alta.

Para hacer la conexión usando las terminales de componentes:

1 Conecte el cable de video de componentes entre las terminales de entrada Y, CB, y CR en el televisor y las terminales Y, CB, y CR en el reproductor de DVD. 2 Conecte el cable de audio entre los terminales de entrada de audio del televisor y los terminales de salida de audio del reproductor de DVD. 3 Presione INPUT en el control remoto repetidamente hasta que el indicador COMPONENT (Componentes) aparezca en la pantalla.

Nota

Este televisor solo puede recibir señales YCBCR pero no señales YPBPR en la entrada COMPONENT.

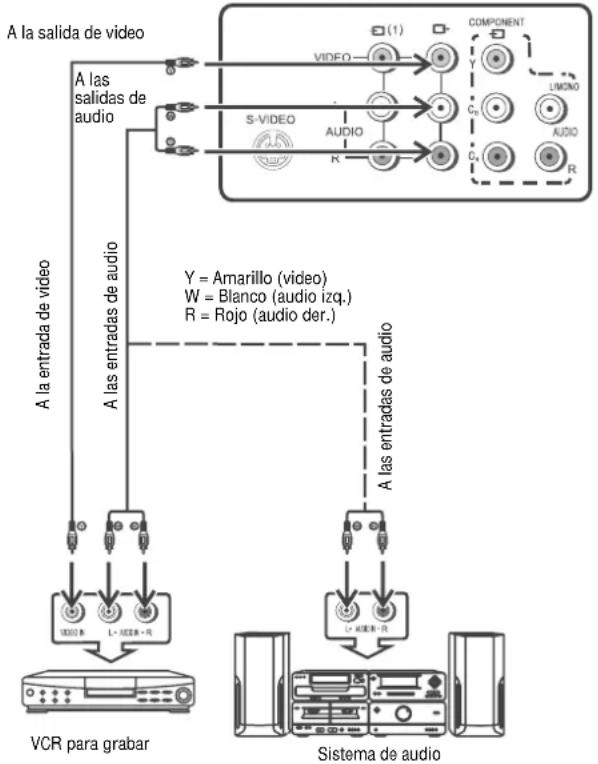

Conexión usando las terminales de salida de AV

Puede conectar un sistema de audio a los terminales de salida AV situados en la parte posterior del televisor para disfrutar de un sonido de alta calidad por medio del sistema de audio. También puede conectar los terminales de salida AV al VCR para grabar un programa.

Para hacer la conexión usando las terminales de salida AV:

• Conecte los cables de audio y video entre las terminales de salida de audio (izq. y der.) y de video del televisor y las terminales de entrada de audio (izq. y der.) y de video del equipo de video.

Uso de su televisor

Encendido y apagado del televisor

Encendido del televisor

Para encender el televisor:

1 Conecte el enchufe de CA en un tomacorriente de CA.

Si no aparece ninguna imagen y se ilumina el indicador Standby, el televisor está en el modo de suspensión.

Advertencia:

Para evitar choques eléctricos, no utilice un enchufe polarizado con un cable de extensión, receptáculo u otro tomacorriente a menos que pueda insertar completamente las clavijas.

Nota

El enchufe de CA suministrado con el televisor está polarizado para reducir la posibilidad de choque eléctrico. Si el enchufe de CA no entra en un tomacorriente de CA no polarizado, no reduzca con lima ni corte la clavija ancha. Es responsabilidad del usuario contratar a un electricista para que reemplace el tomacorriente obsoleto.

2 Presione Power (Encendido) en el televisor o en el control remoto y el televisor se encenderá.

Apagado del televisor

Para apagar el televisor:

1 Presione Power en el televisor o en el control remoto y el televisor se apagará. 2 Si no piensa usar su televisor por un periodo de tiempo extendido, desenchufe el cable de alimentación del tomacorriente eléctrico.

Nota

El televisor se puede apagar automáticamente usando la función del temporizador de apagado automático (se necesita configurar de antemano). Si no se recibe una señal de entrada por 15 minutos, el televisor se puede apagar solo (únicamente en el modo de TV). Después de apagar el televisor, deberá esperar por lo menos cinco segundos para encender el televisor de nuevo.

Uso de los menús

Este televisor tiene un sistema de menú que aparece en la pantalla. Este sistema permite usar de manera rápida y conveniente las funciones del televisor. Internacionalmente, lo que me dañan para dar el estado de las unidades del televisor, msteadas ve un programa.

Menú Principal Submenú

Picture (Imagen) Contrast (Contraste)
	Brightness (Brillo)
	Color
	Tinte
	Sharpness (Nitidez)
P.Lock Parental Lock	(Bloqueo de los padres)
	• Lock (Bloqueo)
	• Ratings Locks (Bloqueos declasificaciones)
	• MPAA Rating (Clasificacion MPAA)
	• TV Rating (Clasificacion deTV)
	• Canada English (Canada anglofono)
	• Canada French (Canada francófono)
	Change Password (Cambiarcontraseña)
Reloj On Timer (Temporizador deencendido)
	Reloj
	DST (Hora de verano)
	Auto Clock (Reloj automatico)
	Zone (Zona)

Menú Principal Submenú

Preset (Predefinido)	Auto Program (Programación automática) · A n t e n a · Start (Inicio) Ch Setup (Configuración de canales) · Ch No (No. de canal) · Skip (Saltar) · Label* (Etiqueta) · Dig Signal* (Señal digital)
Extra Closed Caption	(Subítulos optativos) · CC Display (Visualización de subítulos optativos) · CC Setting (Configuración de subítulos optativos) · CC Type ( Tipo de subítulos optativos) · CC Mode* (Modo de subítulos optativos) · CC Customer* (Cliente de subítulos optativos) Menu Language (Idioma del menú) Audio Language (Idioma del audio)

Nota

• Los elementos marcados con * no aparecen en todos los modelos.
• Algunos elementos del menú se muestran en gris y no se pueden seleccionar.

Para usar el menú:

1. Con el televisor encendido, presione MENU para abrir el menú principal.

2. Presione

para seleccionar un menú.

3. Presione

para ingresar al menú.

Seleccione un elemento y presione para ajustar su valor o para ingresar a un submenú.

5. Presione MENU para volver al menú anterior.

Presione EXIT para salir del menú principal y volver a su programa.

Nota

Para introducir de forma más clara las operaciones de los menús, este manual proporciona una descripción basada en la navegación de los menús con el control remoto. Las ilustraciones y las visualizaciones de pantalla que se encontrarán en este manual se proporcionan con fines de explicación (algunas se recortan, otras se recortan) y pueden variar ligeramente con respecto a las actuales.

Viendo programas de AV

Este televisor provee dos equipos de terminales de entrada de AV y un equipo de terminales de entrada de componentes para conectar un VCR, un reproductor de DVD, una consola de videojuegos u otro equipo de video.

Para ver un programa de video usando las entradas AV:

• Presione INPUT repetidamente hasta que vea el indicador de entrada apropiado en la pantalla. El orden de las entradas es el siguiente:

AV1 — Tomas de AV posteriores más S-video AV2 Tomas de AV laterales - COMPONENT — Tomas de componentes - TV — Toma de antena

Nota

Para obtener una mayor calidad de video, use el terminal S-video si su fuente lo soporta. La entrada S-Video usa el mismo circuito que AV1. La terminal S-VIDEO tiene prioridad sobre la terminal AV1. Cuando use las entradas S-video y AV1, la señal de S-video se selecciona automáticamente y el mensaje en su pantalla muestra SVDEO. Para ver una señal de la entrada AV1, desconecte la conexión de S-video.

Conmutación de AV a TV

Para cambiar de AV a TV:

• Presione INPUT repetidamente hasta que el programa de televisión aparezca en la pantalla.

Visualización del titular de información

El titular de información muestra la información de estado tal como el número de canal y la fuente de la señal. Dependiendo del modo, se muestra diferente información. En el modo DTV, se puede mostrar información (tal como el número de canal, el nombre del canal y la resolución de la señal).

Nota

Las etiquetas de canal se asignan automáticamente y no pueden ser cambiadas por los usuarios.

Para usar el titular de información:

• Presione DISPLAY y aparecerá el titular de información.

Uso de la guía de programación

Puede obtener la hora de transmisión de un programa y el nombre del programa desde la guía de programación.

Nota

La guía funciona sólo con canales digitales.

Para usar la guía de programación:

1 Presione GUIDE en el control remoto para hacer lo que sea posible.

Configuración de sus estaciones de televisión

Cuando encienda el televisor por primera vez, deberá realizar una programación automática para configurar las estaciones en su televisor.

Para configurar las estaciones de su televisor:

1 Con el televisor encendido, presione MENU para ver el menú principal. 2 Presione o ▼ para seleccionar PRESET.

MAIN MENU
PICTURE	→
P. LOCK	→
CLOCK	→
PRESET	→
EXTRA	→

3 Presione para seleccionar el menú Preset (Predefinido). 4 Presione para seleccionar AUTO PROGRAM (Programación Automática).

PRESET
AUTO PROGRAM	→
CH SETUP	→

5 Presione para ingresar al submenú Auto Program (Programación automática). 6 Presione o para seleccionar ANTENNA (Antena).

AUTO PROGRAM
ANTENNA	AIR
START	→

7 Presione para seleccionar AIR o CABLE.

En el modo AIR (Aire), el televisor recibe señales de la antena. En el modo CABLE, el televisor recibe programas de televisión por cable. Selección:

• AIR (Aire) — Si usa la antena de VHF/UHF. CABLE — Si usa televisión por cable. Si tiene una pregunta con respecto a estos ajustes, póngase en contacto con su distribuidor.

8 Presione para seleccionar START (Comienzo). 9 Presione para seleccionar Auto Program (Programación Automática).

El televisor comienza a buscar y memorizar todos los programas disponibles. Puede tener una hora para terminar de buscar.

Nota

El televisor memoriza primero los programas analógicos. Después de que se han memorizado todos los programas analógicos, comenzará a memorizar los programas digitales (DTV). Durante la memorización de programas analógicos, puede presionar MENU para detener el proceso. El televisor comenzará a memorizar los programas de DTV. Si desea detener la memorización de programas de DTV, presione MENU de nuevo.

Cómo omitir los canales no deseados

Después de guardar los canales en la memoria, puede saltarse los canales no deseados, de manera que solo los canales que desea ver estén seleccionados con los botones CH+ y CH-.

Para omitir canales no deseados:

1 Diríjase al menú Preset (Predefinido).

2 Presione para seleccionar CH SETUP (Configuración de canales). 3 Presione para seleccionar el menú CH SETUP (Configuración de canales). 4 Presione o para seleccionar CH NO (Número de canales). 5 Presione para seleccionar un número de canal. 6 Presione para seleccionar SKIP (Saltar). 7 Presione para seleccionar ON (Activado). El canal será omitido cuando navegue por los canales usando los botones CH + / -

Consejo

Para restaurar un canal omitido, use los botones numéricos para seleccionar el canal omitido y repita los pasos anteriores y configure SKIP (Omitir) como OFF (Desactivado).

Verificación de la intensidad de la señal de DTV

Puede revisar la intensidad de su señal de DTV y determinar si necesita ajustar su antena o la entrada de cable digital. Mientras más fuerte es la señal, es menos probable que experimente una degradación de imagen.

Para verificar la intensidad de la señal de DTV:

1 Diríjase al menú Preset (Predefinido).

2 Presione para seleccionar CH SETUP (Configuración de canales).

3 Presione para seleccionar el menú CH SETUP (Configuración de canales). La línea inferior del menú CH SETUP (Configuración de canales) muestra la intensidad de la señal del canal de DTV actual.

Selección de canales

Puede utilizar los siguientes tres métodos para seleccionar un canal.

• Use el teclado numérico.
• Use los botones CH+ y CH-.
• Use el botón del canal anterior.

Usando el teclado numérico

Para ir a un número de canal específico:

Presione los botones numéricos (0-9) y el guión (-) y espere para que el televisor cambie de canales o presione ENTER para ir inmediatamente a ese canal.

Por ejemplo, si desea ver el canal 8-3, presione 8-3 en el control remoto.

(Asegúrese de presionar los botones bajo el canal no se ingresa correctamente.)

Nota

En algunas situaciones, los números de canal virtuales no corresponden a las frecuencias físicas.

Usando los botones CH+ y CH-

Para examinar los canales:

Presione:

• CH+ para examinar los canales hacia arriba.
• CH- para examinar los canales hacia abajo.

Uso del botón del canal anterior

Para alternar entre dos canales:

Presione para alternar entre el canal actual y el último canal sintonizado.

Información acerca de la numeración de canales estadounidenses

• El canal de PSIP de ATSC usa un número de canal de dos partes, las que incluyen:
• un número de canal mayor
• un número de canal menor

Nota

Ejemplo: Canal 5-1. El "5" es el número de canal mayor y el "1" es el número de canal menor.

• En los Estados Unidos, en la mayoría de los lugares, el número de canal principal es el mismo para los canales analógicos y digitales (es el mismo que el número de canal NTSC de las estaciones transmisoras actuales).
• En los Estados Unidos, el número de canal secundario cero se usa para el canal analógico de una estación transmisora.

Ejemplo de numeración de canal

• Los canales NTSC originales para Des Moines, Iowa: 5, 8, 11, 13 y 17.
• Canales NTSC + ATSC posibles para Des Moines, Iowa: 5-0, 8-0, 11-0, 13-0 y 17-0 (números de canal para los canales analógicos existentes) y 5-1, 5-2, 8-1, 8-2, 8-3, 8-4 y 13-1 (números de canal para los canales digitales).

Control del sonido

Uso de los botones VOL+ y VOL-

Presione:

• VOL + para subir el volumen. VOL- para bajar el volumen.

Uso del botón MUTE

Para silenciar el sonido:

Presione MUTE en el control remoto.

Para reanudar el sonido:

Presione MUTE en el control remoto. -O-

Presione VOL+.

Nota

Si silencia el sonido, el indicador VOLUME (Volumen) en la pantalla se vuelve color rojo. Después de restaurar el sonido, el indicador VOLUME (Volumen) en la pantalla se vuelve color verde.

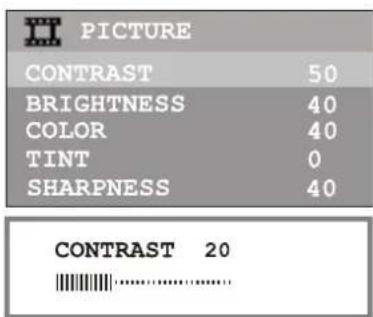

Ajuste de la Imagen

Para ajustar la Imagen:

1. Con el televisor encendido, presione MENU para abrir el menú principal.

2. Presione ▲ o ▼ para seleccionar PICTURE (Imagen). 3. Presione ◄ o ► para ingresar al menú Picture (Imagen).

4. Presione ▲ o ▼ para ajustar un control. 5. Presione ◄ o ► para ajustar la selección.

Ajuste Presione Presione

Contrast más débil más fuerte

Brightness más oscuro más claro

Color más pálido más profundido

Tinte purpúreo verdoso

Sharpness más suave más nitido

Selección del modo de Imagen

Hay tres modos de Imagen predefinidos (Standard [Estándar], Dynamic [Dinámico] y Soft [Suave]) y un modo de Imagen establecido por el usuario (Personal).

Para seleccionar un modo de Imagen:

1. Presione PICTURE en el control remoto. 2. Seleccione uno de los siguientes:

STANDARD (Estándar) - Seleccione para una imagen normal. DYNAMIC (Dinámico) - Seleccione para una imagen brillante y dinámica. SOFT (Suave) - Seleccione para una imagen finamente detallada. PERSONAL - Seleccione para crear su propio modo de imagen.

Cambio de tamaño de la Imagen

Puede cambiar el tamaño de la Imagen (relación de aspecto) de acuerdo al tipo de señal de video o su preferencia personal. Esto solo se puede hacer en el modo DTV cuando el tipo de señal de video se encuentra en el formato 16:9.

Para cambiar el tamaño de la Imagen:

Presione ZOOM para seleccionar el dato de imagen (relación de aspecto) deseado. Puede seleccionar entre NORMAL y ZOOM.

Uso del reloj

Para ingresar al menú del reloj:

1 Con el televisor encendido, presione MENU para abrir el menú principal.

2 Presione ▲ o ▼ para seleccionar CLOCK (Reloj).

3 Presione para ingresar al menú Clock (Reloj).

Ajuste automático del reloj

• Con la función Auto Clock (Reloj automático) activada, la hora se ajusta automáticamente basada en la señal de un canal digital.

Para ajustar automáticamente el reloj:

1 Diríjase al menú Clock (Reloj). 2 Presione para seleccionar AUTO CLOCK (Reloj Automático). 3 Presione para activar la referencia Auto Clock (Reloj automático).

4 Presione ▲ o ▼ para seleccionar ZONE (Zona). 5 Presione para seleccionar su área y zona horaria. 6 Presione ▲ o ▼ para seleccionar DST (Hora de verano), luego presione para activar o desactivar la hora de verano, dependiendo de su ubicación.

Ajuste manual del reloj

• Si la hora actual no es la correcta cuando se usa la función de reloj automático, restaure el reloj manualmente.
• Si el televisor pierde la alimentación, el ajuste del reloj que realizó se borrará.

Para ajustar el reloj manualmente:

1 Diríjase al menú Clock (Reloj).

2 Presione para seleccionar AUTO CLOCK (Reloj Automático).

3 Presione para desactivar la dirección Auto Clock (Reloj automático). 4 Presione o para seleccionar CLOCK (Reloj). 5 Presione VOL+ para seleccionar AM o PM. 6 Utilice los botones numéricos para ingresar la hora actual.

Encendido automático del televisor

• La función del temporizador de encendido funciona solamente si la hora actual se ha configurado.
• El televisor debe encenderse en el modo de suspensión para que funcione el temporizador de encendido.
• Si el televisor pierde la alimentación, los ajustes del temporizador se borrarán.

Para encender el televisor automáticamente:

1 Diríjase al menú Clock (Reloj). 2 Presione o para seleccionar ON TIMER (Temporizador de encendido).

3 Presione VOL+ para seleccionar AM o PM. 4 Utilice los botones numéricos para ingresar la hora a la que desea que se encienda el televisor. 5 Presione Power (Encendido) para!. A la hora prefijada, el televisor se encenderá automáticamente.

Apagado automático del televisor

Puede configurar el temporizador de apagado automático usando SLEEP en el control remoto. Cada vez que presione este botón, el lapso de tiempo del temporizador de apagado automático cambia de la siguiente manera:

• 0 minutos
• 5 minutos, 10 minutos, 180 minutos, 240 minutos

Por ejemplo, le gustaría que el televisor se apague automáticamente en 60 minutos. Presione SLEEP repetidamente hasta que la pantalla muestre 60 MINUTE (60 minutos). Para cancelar el temporizador de apagado automático, presione SLEEP repetidamente hasta que la pantalla muestre 0 MINUTE (0 minutos).

Cambio de los ajustes del sistema

Para cambiar los ajustes del sistema:

1. Con el televisor encendido, presione MENU para abrir el menú principal.

2. Presione o para seleccionar EXTRA. 3. Presione para ingresar al menú EXTRA.

Selección del idioma del menú de pantalla (OSD).

Para cambiar el idioma del menú de pantalla:

1. Diríjase al menú EXTRA. 2. Presione para seleccionar MENU LANGUAGE (Idioma de menú). 3. Presione o para seleccionar el idioma del menú.

Selección de un idioma de audio

La televisión digital (DTV) puede transmitir simultáneamente varias pistas de audio (por ejemplo, traducciones simultáneas del programa en idiomas extranjeros). La disponibilidad de estas pistas de audio opcionales depende del programa.

Para seleccionar un idioma de audio:

1. Diríjase al menú EXTRA. 2. Presione 品 para seleccionar AUDIO LANGUAGE (Idioma de audio). 3. Presione para seleccionar otro idioma de audio.

Configuración de subtítulos opcionales. Activación o desactivación de subtítulos opcionales.

Para activar o desactivar los subtítulos opcionales:

1. Diríjase al menú EXTRA.

2. Presione para seleccionar CLOSED CAPTION (Subtítulos opcionales).

3 Presione para ingresar al menú CLOSED CAPTION (Subtítulos optativos).

4 Presione para seleccionar CC DISPLAY (Visualización de subtítulos optativos).

5 Presione para seleccionar entre las siguientes OPCIONES:

• ON (Activado) — muestra los subtítulos optativos todo el tiempo.
• CC MUTE (Subtítulos optativos en silencio) — muestra los subtítulos optativos solo cuando se silencia el sonido.
• OFF (Desactivado) — desactiva los subtítulos optativos.

Consejo

También puede presionar CCD para seleccionar CCD ON (Subtítulos optativos activados), CCD OFF (Subtítulos optativos desactivados) o CCD MUTE (Subtítulos optativos en silencio).

Selección del tipo de subtítulos optativos

Los subtítulos y el texto, si se proveen por la estación transmisora, están disponibles en los canales digitales y analógicos. Seleccione un tipo de subtítulos optativos para ver información subtitulada. Los subtítulos analógicos muestran información en la pantalla (normalmente el diálogo del programa). El texto de los modelos digitales muestra información, normalmente en la parte inferior de la pantalla, y es útil para un servicio de información (generalmente no relacionada con el programa).

Para seleccionar el tipo de subtítulos optativos:

1 Diríjase al menú CLOSED CAPTION (Subtítulos optativos). 2 Presione a para seleccionar CC SETTING (Configuración de subtítulos optativos). 3 Presione para ingresar al menú CC SETTING (Configuración de subtítulos optativos).

4 Resalte CC TYPE (Tipo de subtítulos optativos) y presione para seleccionar el tipo de subtítulos optativos.

Personalización de los subtítulos optativos digitales

Puede personalizar los subtítulos optativos digitales que aparecen en su pantalla.

Para personalizar los subtítulos optativos digitales:

1. Navegue al menú CLOSED CAPTION (Subtítulos optativos), resalte CC SETTING (Configuración de subtítulos optativos), presione para ingresar al menú.

2. Presione o para resolver CC MODE (Modo de subtítulos optativos), y presione para seleccionar CUSTOMER (Cliente).

Si no desea personalizar los subtítulos optativos digitales, seleccione BROADCAST (Transmisión) y los subtítulos se mostrarán tal como se transmiten.

3. Después de seleccionar CUSTOMER, presione para resaltar CC CUSTOMER, y presione para ingresar al menú.

4. Dentro del menú, presione para seleccionar el elemento que desea cambiar, y presione para personalizar el ajuste según su preferencia.

Seleccione OTHERS (Otros) y presione para ingresar al menú del siguiente nivel para personalizar más ajustes.

Puede cambiar los siguientes ajustes:

CC STYLE — Establece un estilo para las fuentes.

CC SIZE — Establece el tamaño de las fuentes.

CC COLOR — Establece un color para el texto.

BK COLOR — Ajusta el color del fondo.

CC OPACITY — Establece la opacidad del color del texto.

BK OPACITY — Establece la opacidad del color de fondo.

EDGE COLOR — Establece un color para los bordes.

TIPO DE BORDE: establece el tipo de borde.

5 Presione EXIT para registrar y ver televisión, o presione MENU para volver al menú anterior.

Uso del control de los padres

El control de los padres permite que los padres impidan que sus hijos vean programas inapropiados en la televisión. El control de los padres lee las clasificaciones de los programas (excepto notas, deportes, películas no editadas transmitidas por canales especiales de cable y señales del sistema de emergencia), y niega el acceso a la programación si la clasificación del programa reúne las limitaciones que seleccionó.

Para ingresar al menú P.LOCK (Bloqueo de los padres):

1 Con el televisor encendido, presione MENU para abrir el menú principal.

2 Presione o para seleccionar P.LOCK (Bloqueo de los padres).

3 Presione para ingresar al menú P.LOCK.

4 Ingrese la contraseña para ingresar al menú P.LOCK. La contraseña inicial es 0000 y se puede cambiar.

Configuración de la contraseña inicial de bloqueo de los padres

Para usar los controles de los padres, primero debe configurar la contraseña.

Para configurar la contraseña de bloqueo de los padres:

1 Use la contraseña para ingresar al menú P.LOCK. La contraseña inicial es 0000.

2 Presione para resaltar CHANGE PASSWORD (Cambiar contraseña), luego presione para ingresar al menú.

3 Presione para resaltar NEW PASSWORD (Contraseña nueva), luego use los botones numéricos para ingresar una contraseña nueva.

4 Ingrese nuevamente la contraseña nueva para confirmarla. Su contraseña ha sido creada.

Precaución: Escriba su contraseña y guárdela para uso futuro.

Restauración de una contraseña olvidada

Si se le olvida su contraseña y no puede ingresar al menú de bloqueo de los padres, puede restaurar la contraseña y cambiarla de nuevo.

Para restaurar una contraseña olvidada:

1 Con el televisor encendido, presione MENU para abrir el menú principal.

2 Presione o para seleccionar P.LOCK (Bloqueo de los padres).

3 Presione para ingresar al menú P.LOCK.

4 Ingrese la contraseña maestra para ingresar al menú P.LOCK. La contraseña maestra es 1397.

Después de ingresar la contraseña maestra, aparecerá el indicador SET CODE (Establecer número).

5 Ingrese la contraseña nueva (cuatro dígitos). El indicador SET CODE cambia por P.LOCK, se borrará la contraseña antigua y se creará esta contraseña nueva.

Nota

La contraseña maestra 1397 siempre funciona para restaurar una contraseña.

Activación de los controles de los padres

Para activar el esquema de bloqueo que ha configurado, deberá configurar PARENTAL LOCK (Bloqueo de los padres) como ON (Activado).

Para activar los controles de los padres:

1. Use la contraseña para ingresar al menú PLOCK. 2. Resalte PARENTAL LOCK (Bloqueo de los padres) y presione para ingresar al menú.

3. Resalte LOCK (Bloqueo) y presione ◀ o ▶ para configurar el elemento como ON (Activado) para activar el esquema de bloqueo.

Nota:

Si desea desactivar el esquema de bloqueo, configure LOCK (Bloquear) como OFF (Desactivado).

Configuración de las clasificaciones MPAA

Para configurar las clasificaciones MPAA:

1. Use la contraseña para ingresar al menú PLOCK. 2. Resalte PARENTAL LOCK (Bloqueo de los padres) y presione para ingresar al menú.

3. Resalte RATINGS LOCKS (Bloqueos de clasificaciones) y presione para ingresar al menú RATINGS LOCKS.

4. Resalte MPAA RATING (Clasificación MPAA) y presione para ingresar al submenú MPAA RATING (Clasificación MPAA).

5. Presione para seleccionar la clasificación y presione para prohibir o permitir la clasificación.

Clasificación de películas MPAA:

G — Público en general; PG — Guía de los padres recomendada; PG-13 — 13 años y más; R — Visión restringida. Se recomienda la guía de los padres para menores de 17 años; NC-17 — Adultos de 18 años y más; X — Adultos.

Ejemplo: Si establece el nivel de clasificación en PG-13: Las películas G y PG estarán disponibles y se bloquearán las películas PG-13, R, NC-17 y X.

6. Presione EXIT para registrar y ver televisión, o presione MENU para volver al menú anterior.

Configuración de las clasificaciones de TV

Las clasificaciones de TV incluyen dos componentes: Un criterio general (basado en la calidad) y un criterio detallado (basado en el contenido).

Para configurar las clasificaciones de TV:

1. Use la contraseña para ingresar al menú P.LOCK.

2. Resalte PARENTAL LOCK (Bloqueo de los padres) y presione para ingresar al menú.

3. Resalte RATINGS LOCKS (Bloqueos de clasificaciones) y presione para ingresar al menú RATINGS LOCKS.

4. Resalte TV RATING (Clasificación de TV) y presione para ingresar al submenú TV RATING.

5. Presione para seleccionar la clasificación y presione para bloquear o permitir la clasificación.

Clasificaciones de TV:

• TV-Y - Todos los niños
• TV-Y7 — 7 años y mayores
• TV-G — Audiencia general TV-PG - Guía de los padres recomendada TV-14 - 14 años y mayores
• TV-MA — Audiencia madura

6. Si la clasificación incluye clasificaciones basadas en contenido, resalte esta clasificación y presione para ingresar al menú del siguiente nivel. Presione para seleccionar la clasificación y presione para prohibir o permitir la clasificación.

Clasificaciones basadas en contenido:

7 Presione EXIT para registrar a ver televisión, o presione MENU para volver al menú anterior.

Configuración de las clasificaciones para el Canadá anglófono

Para configurar las clasificaciones para el Canadá anglófono:

1 Use la contraseña para ingresar al menú P.LOCK. 2 Resalte PARENTAL LOCK (Bloqueo de los padres) y presione para ingresar al menú.

3 Resalte RATINGS LOCKS (Bloqueos de clasificaciones), y presione para ingresar al menú RATINGS LOCKS.

4 Resalte CANADA ENGLISH (Canadá anglófono) y presione para ingresar al submenú CANADA ENGLISH.

5 Presione para seleccionar la clasificación y presione para bloquear o permitir la clasificación.

Clasificaciones para el Canadá anglófono:

C - Niños. C8+ — Niños de 8 años o mayores. G Programación general, apropiada para todas las audiencias. PG Guía de los padres. - 14+ — Televidentes de 14 años y mayores. 18+ — Programación para niños.

6 Presione EXIT para registrar a ver televisión, o presione MENU para volver al menú anterior.

Configuración de clasificaciones para el Canadá francófono

Para configurar la clasificación del Canadá francófono:

1 Use la contraseña para ingresar al menú PLOCK. 2 Resalte PARENTAL LOCK (Bloqueo de los padres) y presione para ingresar al menú.

3 Resalte RATINGS LOCKS (Bloqueos de clasificaciones), y presione para ingresar al menú RATINGS LOCKS.

4 Resalte CANADA FRENCH (Canadá francófono) y presione para ingresar al submenú CANADA FRENCH.

5 Presione para seleccionar la clasificación y presione para bloquear o permitir la clasificación.

Clasificaciones para el Canadá francófono:

G - Niños. - 8 ans+ — Niños de 8 años y mayores. 13 ans+ — Niños de 13 años y mayores. 16 ans+ — Televidentes de 16 años y mayores. 18 ans+ — Programación para niños.

6 Presione EXIT para regresar a ver televisión, o presione MENU para volver al menú anterior.

Configuración de las clasificaciones del criterio RRT5

Si el programa transmite el criterio de clasificación RRT5 (Tabla de clasificación de región - Región 5) de acuerdo al replanteo de la FCC, su clasificación puede ser descargada a este televisor y puede ser usada para los controles de los padres.

Para configurar las clasificaciones del criterio RRT5:

1 Use la contraseña para ingresar al menú P.LOCK. 2 Resalte PARENTAL LOCK (Bloqueo de los padres) y presione para ingresar al menú.

3 Resalte D.L. RATINGS (Descargar clasificaciones) y presione para ingresar al menú D.L RATINGS.

4 Presione para seleccionar el elemento que guste y presione para ingresar al menú.

5 Dentro del menú, presione para seleccionar la clasificación deseada y presione para bloquearla o permitirla. Presione ENTER para desplazar la página si hay más de una página de menú.

6 Presione EXIT para regresar a ver televisión, o presione MENU para volver al menú anterior.

Mantenimiento

Para evitar el peligro de incendio o choque, desconecte su televisor de la fuente de alimentación de CA durante la limpieza. El exterior del televisor puede limpiarse con un trapo. Tenga cuidado cuando limpie las piezas de plástico. Puede usar un paño suave y húmedo, y jabón suave.

Localización y corrección de fallas

Síntoma Causa probable Soluciones probable
No hay alimentación electrónica	El cable de alimentación de CA no está conectado.	Conecte el cable de alimentación de CA a un tomacorriente de CA.
Imagen insatisfactorio o no hayImagen	Problemas con la estación de TV	Pruebe con otro canal.
	El control deImagen no está ajustado.	Verifique los ajustes de control de laImagen.
	Possible interefervencia local.	Compruebe si hay interfección con la fuente de��ación.
	El conductor de la antenna/cable no está conectado.	Revise la��ión del cable o la antenna VHF/UHF.
Imagen inestable o dispersa	Problemas en la estación de TV	Pruebe con otro canal.
	Canal de TV por cable codificado.	Necesita usar una caja de cable para recibir este canal.
	Posible interferencia local.	Compruebe si hay interfección con la fuente de��ación.
No hay��ación de cable	No está conectado el cable.	Compruebe todas las conexiones de los cables.
	Air/Cable está configurado como Air (Aire).	Configure Air/Cable como Cable.
	Servicio de TV por cable interruptido.	Comuniquese con su compañero de servicios de TV por cable.
No hay��ación en los canales superiores al 13.	Air/Cable está configurado como Air (Aire).	Configure Air/Cable como Cable.

Síntoma Causa	probable Solutión probable
Sonido deficiente o no hay sonido	Problemas en la estación de TV	Pruebe con otro canal.
	Presiónó el botón MUTE.	Presione MUTE新款amente.
	Posible interferencia local.	Compruebe si hay interferencia con la fuente de recepción.
	El conductor de la antenna/cable no está connectado.	Revise la交代 de cable de la antenna VHF/UHF.
	El control de volumen está en el nivel最小imo.	Suba el volumen.
El television se apaga	El temporizador de apagado automatico está configurado	Configure el temporizador de apagado automatico como OFF (Desactivado).
No funciona los subátilos optativos.	La señal de television es débil.	Revise el cable o la antenna VHF/UHF.
	La estación de television tiene problemas o el programa no offre subátilos optivos.	Pruebe con otro canal.
	Los subátilos optivos no está activados.	Presione el botón CCD.
El control remoto no funciona	El control remotno está apuntando al sensor.	Apunte el control remotalo sensor del control remoto.
	La distancia es excessiva o hay demasiada luz en la habitación.	Utilice el control remotdo很深 de 15 pies del telesoror o reduzca la luz en la habitación.
	Existe un obstáculo en la trayectoria del haz.	Deje libre la trayectorial del haz.
	Las pilas están bajas. Reemplace las pilas.
	Las pilas no está insertadascorrectamente.	Reinserte las pilas.
El control de los padres no funciona correctamente.	El control de los padres está desactivado (OFF).	Configure el control de los padres是如何encendido (ON).
	Se está transmitiendo un programa de notices o deportes.	El control de los padres no funciona con programs de noticias o deportes.
	No se han establecido lasclasifications.	Ajuste lasclasifications.

Interferencias con la recepción

La mayoría de los problemas de interferencias de televisión puede resolverse ajustando la altura y posición de la antena VHF/UHF. Si no utiliza cable o satélite, se recomienda usar antenas para exteriores. Los consejos más comunes de interferencias de televisión se indican a continuación. Si uno de estos síntomas aparece cuando el televisor está conectado a un sistema de TV por cable, la interferencia puede ser causada por la transmisión de la compañía de servicios de cable local.

IGNICIÓN: Pueden aparecer zonas negras o rayas horizontales, la imagen puede vibrar o dispersarse. Generalmente la causa es interferencia de sistemas de ignición de automóviles, lámparas de neón, taladros eléctricos y otros equipos eléctricos.

FANTASMAS: Los fantasmas pueden aparecer cuando la señal de televisión sigue dos trayectorias. Una es la trayectoria directa y la otra es reflejo de edificios altos, colinas u otros objetivos. Cambiar la dirección o posición de la antena puede mejorar la recepción.

NIEVE: Si su receptor está ubicado en el área límite de una estación de televisión donde la señal es débil, la imagen puede verse afectada por puntos pequeños. Cuando la señal es sumamente débil, puede ser necesario instalar una antena externa para mejorar la imagen.

INTERFERENCIA DE FRECUENCIA DE RADIO: Esta interferencia produce ondas móviles o rayas diagonales, y en algunos casos causa la pérdida de contraste en la imagen.

VARIACIÓN EN EL TAMAÑO DE LA IMAGEN: Una ligera variación en el tamaño de la imagen es normal cuando usted ajusta CONTRAST (Contraste) o BRIGHTNESS (Brillo).

Especificaciones

El diseño y las especificaciones están sujetos a cambio sin aviso previo.

Fuente de alimentación 120 V CA, 60 Hz
Consumo de energia 110 W
Dimensiones (Ancho x Alto x Profundidad):	26.9" x 20.3" x 19.4"(682 mm x 515 mm x 493 mm)
Peso 64 lbs (29 kg)
CRT 24" (609 mm)
Salida de audio 4 W X 2
Sistema de TV NTSC-M, ATSC
Cobertura de canales VHF	2-13, UHF 14-69, CATV 1-125, CADTV 1-135, DTV 2-69
Impedancia de la antenna	75 ohmios
Accesorio Control remoto

Avisos legales

FCC Parte 15

Este dispositivo satisface la parte 15 del reglamento FCC. La operación de este producto está sujeta a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencia dañina, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que puedan causar una operación no deseada.

Este equipo ha sido sometido a prueba y se ha determinado que satisface los límites establecidos para ser clasificado como dispositivo digital de la Clase B de acuerdo con la Parte 15 del reglamento FCC. Estos límites se han establecido para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, usa y puede emitir energía de radiofrecuencia. Si no se instala y usa de acuerdo con las instrucciones, este aparato puede causar interferencias perjudiciales a las comunicaciones de radio. Sin embargo, no se garantiza que no ocurra interferencia en una instalación particular. Si el equipo causa interferencias perjudiciales en la recepción de la señal de radio o televisión, lo cual puede comprobarse encendiéndolo y apagándolo alternativamente, se recomienda al usuario corregir la interferencia mediante uno de los siguientes procedimientos:

• Cambie la orientación o la ubicación de la antena receptora.
• Aumente la distancia entre el equipo y el receptor.
• Conecte el equipo a un tomacorriente de un circuito distinto de aquel al que está conectado el receptor.
• Solicite consejo al distribuidor o a un técnico calificado para obtener ayuda.

Advertencia de la FCC

Cualquier cambio o modificación que no esté aprobado expresamente por la parte responsable por el cumplimiento con el reglamento de la FCC puede anular la autoridad del usuario para operar el equipo.

Certificación de seguridad de DHHS y FDA

Este reproductor está hecho y probado para cumplir con los estándares de seguridad de la FCC y con el rendimiento de seguridad del

Departamento Estadounidense de Salud y Servicios Humanos, y también con los estándares de rendimiento de radiación de la FDA 21 CFR, subcapítulo J.

Declaración del ICES-003 de Canadá

Este aparato digital de Clase B cumple con el ICES-003 canadiense.

Declaración RSS 310

Para reducir el potencial de interferencia de radio a otros usuarios, el tipo de antena y su ganancia deben ser elegidos de tal forma que la potencia radiada equivalente (EIRP) no sea más que la permitida para una comunicación exitosa.

Derechos de reproducción

© 2007 Insignia. Insignia y el logotipo de Insignia son marcas de comercio de Best Buy Enterprise Services, Inc. Otras marcas y nombres de productos son marcas de comercio o marcas registradas de sus dueños respectivos. Las especificaciones y características están sujetas a cambio sin aviso previo u obligación.

Para reparación y soporte llamar al [phone].

Garantía

Garantía limitada de un año

Insignia Products ("Insignia") le garantiza a usted, el comprador original de este nuevo NS-F24TV ("Producto"), que este se encontrará libre de defectos de material o de mano de obra en su fabricación original por un período de un (1) año a partir de la fecha de compra del Producto ("Período de Garantía"). Este Producto debe ser comprado en un distribuidor autorizado de productos Insignia y empacado con esta declaración de garantía. Esta garantía no cubre Productos reacondicionados. Si notifica a Insignia durante el Período de Garantía sobre un defecto cubierto por esta garantía que requiere reparación, los términos de esta garantía se aplican.

¿Cuánto dura la garantía?

El Período de Garantía dura por 1 año (365 días) a partir de la fecha en que compró el Producto. La fecha de compra se encontrará impresa en el recibo que recibió con el Producto.

¿Qué es lo que cubre esta garantía?

Durante el Período de Garantía, si un centro de reparación autorizado de Insignia determina que la fabricación original del material o la mano de obra del Producto se encuentran defectuosos, Insignia (como su opción exclusiva): (1) reparará el Producto con repuestos nuevos o reacondicionados; o (2) reemplazará el Producto con uno nuevo o con uno reacondicionado con repuestos equivalentes. Los Productos y repuestos reemplazados bajo esta garantía se volverán propiedad de Insignia y no se le regresarán a usted. Si se requiere la reparación de Productos o partes después de que se venza el Período de Garantía, usted deberá pagar todos los costos de mano de obra y de repuestos. Esta garantía estará vigente con tal que usted sea el dueño de su producto Insignia durante el período de garantía. El alcance de la garantía se termina si usted vende o transfiere el producto.

¿Cómo se obtiene la reparación de garantía?

Si ha comprado el Producto en una tienda de ventas, lleve su recibo original y el Producto a la tienda en donde lo compró. Asegúrese de que vuelva a colocar el Producto en su empaque original o en un empaque que provea la misma protección que el original. Si compró el Producto en un sitio web, envíe por correo su recibo original y el Producto a la dirección postal listada en el sitio web. Asegúrese de colocar el Producto en su empaque original o en un empaque que provea la misma protección que el original.

¿En dónde es válida la garantía?

Esta garantía solo es válida al comprador original del producto en los Estados Unidos y en Canadá.

¿Qué es lo que no cubre la garantía?

Esta garantía no cubre:

• Capacitación del cliente
• Instalación
• Ajuste de configuración. Daños cosméticos.
• Daños debidos a actos de la naturaleza, tal como rayos.
• Accidentes, mal uso, abuso.
• Negligencia.
• Uso comercial. Modificación de una parte del Producto, incluyendo la antena.

Esta garantía tampoco cubre:

• Daño debido al uso o mantenimiento incorrecto.
• La conexión a una fuente de voltaje incorrecta.
• El intento de reparación por alguien que no sea una familia autorizada por Insignia para reparar el Producto.
• Productos vendidos tal cual (en el estado en que se encuentran) o con todas sus fallas.
• Productos consumibles, tal como fusibles o baterías.
• Productos en los cuales el número de serie asignado en la fábrica ha sido alterado o removido.

EL REEMPLAZO O REPARACIÓN SEGÚN LO PROVISTO BAJO ESTA GARANTÍA ES SU ÚNICO RECURSO. INSIGNIA NO SERÁ RESPONSABLE POR DAÑOS INCIDENTALES O CONSECUENTES DEBIDO AL INCUMPLIMIENTO DE CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA RELACIONADA CON ESTE PRODUCTO, INCLUYENDO PERO SIN LIMITARSE A LA PÉRDIDA DE INFORMACIÓN, LA PÉRDIDA DE NEGOCIOS O DE GANANCIAS. INSIGNIA PRODUCTS NO HACE NINGUNA OTRA GARANTÍA EXPRESA O IMPLÍCITA RELACIONADA A ESTE PRODUCTO, INCLUYENDO PERO SIN LIMITARSE A, CUALQUIER GARANTÍA IMPLÍCITA DE O CONDICIONES DE COMERCIALIZACIÓN O IDONEIDAD PARA UN USO PARTICULAR, ESTÁN LIMITADAS EN DURACIÓN AL PERIODO DE GARANTÍA, DECLARADO ANTERIORMENTE Y NINGUNA GARANTÍA YA SEA EXPRESA O IMPLÍCITA, SE APLICARÁ DESPUÉS DEL PERIODO DE GARANTÍA. ALGUNOS ESTADOS, PROVINCIAS Y JURISDICCIONES NO PERMITEN RESTRICCIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, ASÍ QUE LA RESTRICCIÓN ANTERIOR PUEDE NO APLICARSE EN SU CASO. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS, Y USTED PUEDE POSEER OTROS DERECHOS QUE VARÍAN DE ESTADO A ESTADO, O DE PROVINCIA A PROVINCIA.

INSIGNIA

Distribuido por Insignia™ Products

© 2007 productos Insignia™

Todos los Derechos reservados. Todos los demás productos y marcas son marcas comerciales de sus respectivos dueños.
