MANUAL DE USUARIO MNIWA06NR Impecca

Lea las siguientes indicaciones cuidadosamente para asegurar el correcto funcionamiento de su unidad de aire acondicionado.

Este manual se proporciona únicamente con fines informativos y de ninguna manera constituye un documento jurídicamente vinculante entre el fabricante, distribuidor y consumidor final.

Gracias por comprar esta unidad de aire acondicionado de calidad Impecca para el montaje en ventana. Para asegurar una larga vida útil y la eficiencia de energía más alta para su unidad, permita que la instalación sea hecha por un técnico de servicio calificado y siga cuidadosamente estas instrucciones de operación. Mantenga estas instrucciones en un lugar seguro y consúltelas cuando las necesite.

Tome en cuenta que las mejoras y modificaciones constantes a nuestras unidades de aire acondicionado pueden significar que su modelo sea ligeramente diferente del que se está mostrando en este manual, pero la operación e instalación de la unidad permanece sin cambios.

AVISOS DE SEGURIDAD:

Este aparato no debe ser utilizado por niños y personas con discapacidades mentales o físicas sin la estricta y directa supervisión de un adulto responsable. Nunca juegue alrededor de este aparato.

INFORMACIÓN IMPORTANTE

Lea los siguientes avisos e información con cuidado para asegurar la adecuada operación de su unidad de aire acondicionado:

LINEAMIENTOS IMPORTANTES DE INSTALACIÓN

Asegúrese que un técnico calificado y autorizado realice la instalación de su unidad de aire acondicionado.

1. No instale la unidad en áreas con fugas potenciales de gas y cerca de sustancias inflamables. Las áreas sin la adecuada ventilación son peligrosas y pueden causar fuego.
2. Asegúrese que la unidad está conectada a un circuito cortacorriente con el amperaje que corresponda a la corriente eléctrica actual requerida para operar su aire acondicionado. Los sistemas eléctricos inadecuados pueden causar el peligro de una descarga eléctrica, electrocución o incendio.
3. Asegúrese que su unidad está adecuadamente conectada a tierra. Una conexión inadecuada a tierra puede causar el peligro de una descarga eléctrica, electrocución o incendio.

ADVERTENCIAS DE SEGURIDAD

1. No detenga la operación de la unidad jalando del tomacorriente el cable de alimentación. Esto puede causar el peligro de una descarga eléctrica, daños a la unidad o incendio adicionalmente a otros accidentes.

2. Conecte su unidad directamente a un tomacorriente eléctrico debidamente aterrizado. Nunca conecte la unidad con un cable de extensión o un divisor de salidas de tomacorrientes de ningún tipo, ya que puede resultar en una descarga eléctrica, sobrecalentamiento, fuego u otros accidentes.

3. No presione, estire, tuerza, dañe, caliente, deforme o modifique el cable de alimentación en ninguna forma. Al hacerlo puede causar el peligro de una descarga eléctrica, electrocución, sobrecalentamiento, incendio u otros accidentes. En caso de que su cable de alimentación llegue a dañarse en alguna forma, entre inmediatamente en contacto con soporte técnico para tener obtener un remplazo.

4. No opere la unidad con las manos húmedas o mojadas. Al hacerlo puede causar el peligro de una descarga eléctrica, electrocución, u otros accidentes
5. Asegúrese que el receptáculo de corriente y la clavija no tengan polvo, óxido u otra clase de corrosión antes de conectar la unidad. De no hacerlo puede causar una descarga eléctrica, electrocución, sobrecalentamiento, incendio u otros accidentes
6. No use la unidad con fusibles, cortacircuitos, corta corrientes o cableado eléctrico que no sean adecuados. Un sistema eléctrico deficiente puede resultar en fallas, una unidad dañada, problemas de desempeño de la unidad, electrocución, fuego u otros accidentes.
7. Nunca coloque la unidad cerca de flamas expuestas o quemadores ya que la operación de la unidad puede crear un peligro de incendio o inducir a la falta de oxígeno en espacios cerrados.
8. Nunca coloque objetos inflamables, tales como insecticidas, pintura en aerosol u otros aerosoles cerca del aire acondicionado. Nunca rocíe la unidad con productos en aerosol ya que puede causar un incendio u otros accidentes.
9. Nunca inserte palos u otros objetos a la unidad. Las cuchillas giratorias se pueden romper y causar daño corporal y provocar peligros de incendio u otros accidentes.
10. No lave su unidad de aire acondicionado con agua u otros líquidos. En lugar de eso utilice un paño de sacudir seco. En caso de que las superficies del aire acondicionado estén excepcionalmente sucias, utilice un paño ligeramente humedecido con agua tibia jabonosa. Esto puede causar una descarga eléctrica, electrocución, incendio u otros accidentes
11. Nunca utilice los siguientes tipos de sustancias en la unidad para evitar la deformación, daños y peligro de incendio o choques eléctricos: agua caliente (arriba de los 100°F/40°C), gasolina, pintura, solvente, benceno, queroseno, detergentes, corrosivos o abrasivos.
12. No deje que el aire frío sople directamente en su cuerpo ya que puede provocar un malestar personal o ser perjudicial para su salud como inducir la hipotermia en climas calientes.
13. Si su unidad permanecerá sin usar por un periodo prolongado de tiempo, apáguela y desconecte el cable de alimentación para garantizar la seguridad.
14. En caso de que surja algún funcionamiento anormal (como el olor a quemado) detenga la unidad INMEDIATANTE y desconecte el cable de alimentación y contacte a soporte técnico.

EFICIENCIA DE ENERGÍA

1. Evite la luz directa del sol en el espacio a enfriar. Baje las persianas y sombras, y cierre las cortinas para asegurar el desempeño de la unidad.
2. Reduzca y retire de la habitación las fuentes del calor como las computadoras de escritorio, aparatos eléctricos y electrodomésticos de cocción.

INFORMACIÓN IMPORTANTE DE MANTENIMIENTO Y DISPOSICIÓN

1. Contacte a soporte técnico para garantizar que cualquier mantenimiento necesario sea realizado por un técnico calificado y autorizado.
2. Su unidad debe ser eliminada cumpliendo con las leyes y normas locales. Entre en contacto con sus autoridades locales y municipales para mayor información acerca de una disposición adecuada.

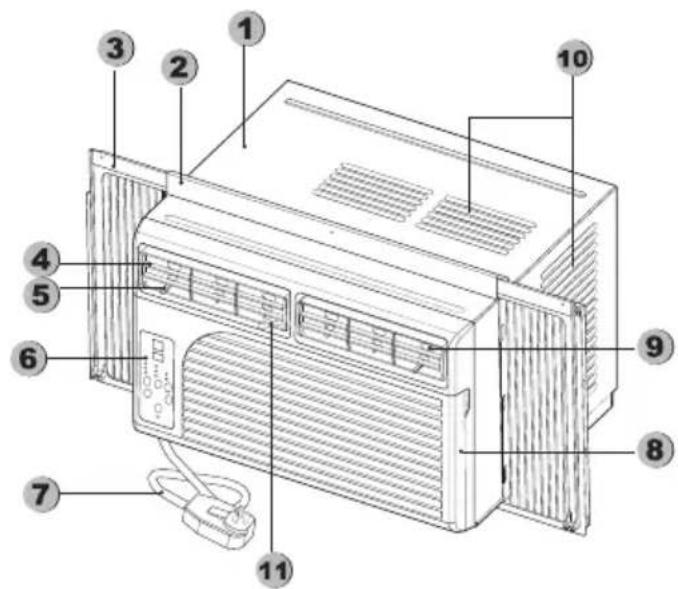

FUNCIONES DE LA UNIDAD

1. Gabinete metálico
2. Guía superior
3. Cortina (relleno para ventana)
4. Cuchillas direcciones de aire hacia arriba/abajo
5. Cuchillas direcciones de aire hacia la izquierda/derecha
6. Panel de control
7. Cordón de alimentación
8. Parrilla frontal
9. Cuchillas direcciones de aire hacia la izquierda/derecha

10. Toma de aire

11. Toma de aire externa/aire fresco (opcional, no en todas las unidades)

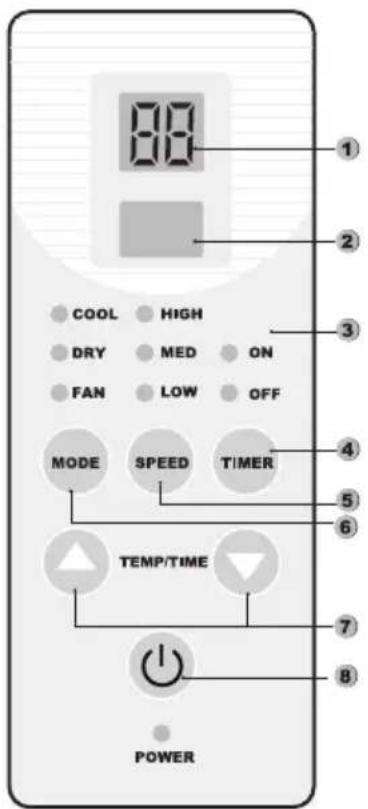

NOTA: la apariencia visual del su panel de control puede diferir significativamente; puede confiar en que la funcionalidad es la misma.

1. Pantalla digital

Modo Fan (ventilador): indica la temperatura presente en la habitación.

Modo Cool/Dry (Enfriar/Secar): indica la temperatura deseada.

Modo Timer (Temporizador): indica el tiempo de funcionamiento restante.

Nota: si el sensor de temperatura falla, la pantalla continuamente mostrará 77°F o 25°C

2. Sensor del Control Remoto

3. Modo de operación

El modo actual de operación se indica en los LED adyacentes.

4. Botón del Timer (temporizador)

Presione este botón mientras la unidad funcionando para programar el tiempo para apagar la unidad utilizando las flechas hacia arriba o abajo. Presione este botón mientras la unidad está en modo Standby (de espera) para programar el tiempo de inicio de funcionamiento utilizando las flechas hacia arriba o abajo.

5. Botón Speed (Velocidad)

Elija la velocidad del ventilador entre High (Alta), Mé-dium (Media) y Low (Baja).

6. Botón Mode (Modo)

Seleccione el modo de operación entre Cool (Enfirar), Dry (Secar), Fan (Ventilador)

7. Botón Temp/Time (Temperatura/Tiempo)

Mientras el dispositivo está operando continuamente presione este botón para ajustar la temperatura ambiente deseada utilizando las flechas hacia arriba o abajo.

8. Botón On/Off (Encendido/Apagado)

Enciende o apaga la unidad. El LED indicador de encendido se ilumina cuando el dispositivo está prendido.

80 COOL HIGH DRY MED ON FAN LOW OFF MODE SPEED TIMER TEMP/TIME POWER 1 2 3 4 5 6 7 8

USO DEL CONTROL REMOTO

FUNCIONES DEL CONTROL REMOTO

1. Botón +/-

Aumenta o disminuye la temperatura ambiente o fija la duración del temporizador después de presionar el botón Timer.

2. Ventana de transmisión de señal

No deberá obstruir la señal del trans- misor IR para garantizar que la unidad de aire acondicionado responde a los comandos del control remoto

3. Botón Cool (Enfriar)

Presione este botón para activar el modo de enfriamiento de la unidad

4. Botón Dry (Secar)

Presione este botón para activar el modo

1 2 3 4 5 6 7 8 9 M/MN + M/MN L/AN - CAN TMEN ON/OFF

de deshumidificación de la unidad

5. Botón Fan (Ventilador)

Presione este botón para activar el ventilador de la unidad para hacer circular el aire sin utilizar el compresor de enfriamiento o el deshumidificador.

6. Botón On/Off (Encender/Apagar)

Detiene la operación de la unidad y la apaga.

7. Botón Timer (Temporizador)

Presione este botón mientras la unidad funcionando para programar el tiempo para apagar la unidad utilizando las flechas hacia arriba o abajo. Presione este botón mientras la unidad está en modo Standby (de espera) para programar el tiempo de inicio de funcionamiento utilizando las flechas hacia arriba o abajo.

8. Botón L-Fan (Disminuir ventilador)

Disminuye la velocidad del ventilador de la unidad a una salida agradable.

9. Botón M-Fan (Ventilador medio)

Cambia la velocidad del ventilador de la unidad a una salida media.

10. Botón H-Fan (Aumentar ventilador)

Aumenta la velocidad del ventilador de la unidad a una salida intensa.

APUNTANDO EL CONTROL REMOTO

Apunte el control remoto directamente hacia el panel de control de su unidad de aire acondicionado. El dispositivo emitirá una indicación “beep” indicando que el comando fue recibido. Si la unidad no responde a la unidad de control remoto, asegúrese que las pilas estén colocadas correctamente (polaridad o la dirección de los símbolos +/-) o inserte baterías nuevas.

INSERTANDO LAS BATERÍAS

Para insertar las baterías en el control remoto, presione firmemente la tapa en la parte posterior y deslícela en la dirección de la flecha. Inserte las baterías prestando atención a la polaridad (la dirección de los símbolos +/-). Con cuidado coloque nuevamente la cubierta.

INFORMACIÓN DE SEGURIDAD DEL CONTROL REMOTO

1. Nunca coloque el control remoto cerca de una fuente de calor como una cobija eléctrica, un calentador o la luz directa del sol.
2. Evite tirar en forma accidental el control remoto.
3. No coloque objetos que bloqueen o interfieran la señal infrarroja del control remoto.
4. No salpique el control remoto de agua u otros objetos.
5. No coloque objetos pesados sobre el control remoto.
6. No se pare, siente o coloque objetos pesados innecesarios sobre el control remoto.

7. Reemplace las baterías según requiera, como cuando la unidad de aire acondicionado no responde las órdenes del control remoto.

8. Retire las baterías del control remoto si la unidad dejará de utilizarse por tiempo prolongado.

9. Disponga de las baterías y del control remoto cumpliendo con las leyes y normas locales. Entre en contacto con sus autoridades locales y municipales para mayor información acerca de una disposición adecuada.

INSTRUCCIONES DE INSTALACIÓN

NOTA: Esta unidad de aire acondicionado debe instalarse por un técnico calificado o profesional de servicio. Si realiza una instalación con una opción alternativa o por usted mismo podrá anular su garantía y puede causar daños a la unidad y/o los riesgos y daños descritos al inicio de este manual. Contacte a soporte técnico si necesita la información de contacto de algún técnico autorizado.

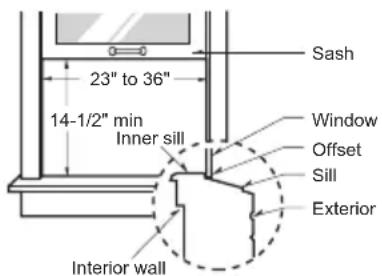

Este aire acondicionado está diseñado parta instalarse en una ventana de guillotina y marco con una amplitud de 23" a 36" (54.8 cm to 91.4 cm).

La hoja inferior de la ventana debe abrir lo suficiente para permitir una apertura vertical de 14.5" (36.8 cm).

Las rejillas laterales y el aire acondicionado trasero tienen espacio suficiente para la eliminación de calor y el flujo de aire adecuado a través de la unidad condensadora. La parte trasera de la unidad debe estar al aire libre, no dentro de un espacio de almacén o garaje.

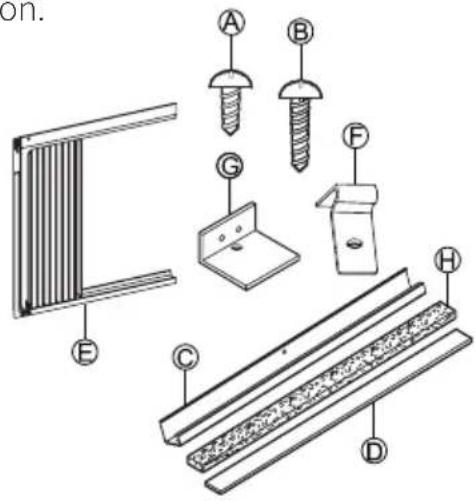

HERRAJES DE INSTALACIÓN

Antes de realizar la instalación verifique que todas las piezas de instalación estén presentes al comparar el siguiente inventario de partes con el diagrama (vea la figura 2). Se requiere un desarmador Philips para realizar la instalación.

PARTE DESCRIPCION CANTIDAD
A Tomillos cortos 8
B Tornillos para madera 12
C Guía superior 1
D Tira para inserción 1
E	Cortina	2
F Seguro de la cortina		2
G	Seguro de la ventana	2
H Sellador de espuma		1

POSICIÓN DE INSTALACION

Determine la habitación o área que quiere enfriar; las ventanas utilizadas para la instalación deben ser lo suficientemente fuertes para soportar el peso de la unidad de aire acondicionado. La correcta instalación asegura una larga vida útil.

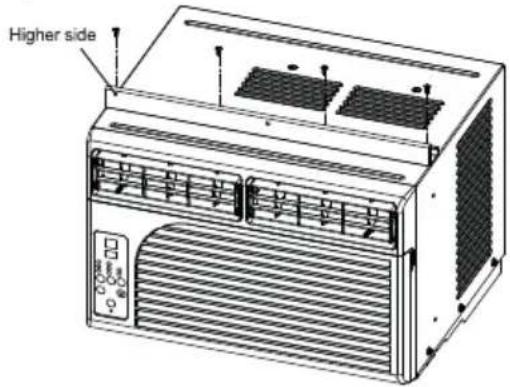

PASO 1: GUÍA SUPERIOR

1. Retire de su empaque el aire acondicionado y la guía superior (Parte C) y colóquelos boca arriba en una superficie plana.
2. Alinee el orificio en la guía superior con los orificios en la unidad.
3. Asegure la guía superior a la unidad con los tornillos cortos (Parte A).

NOTA: "La parte más alta" de la guía superior debe estar de cara al interior.

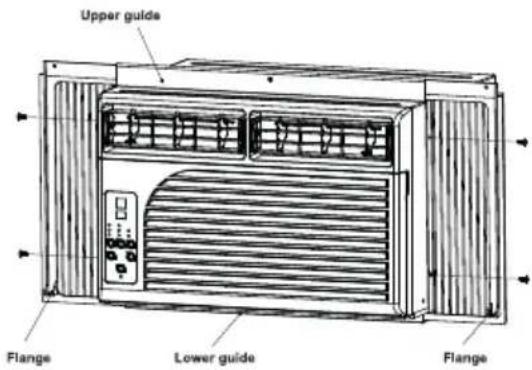

PASO 2: CORTINA (RELLENO DE LA VENTANA)

1. Inserte las cortinas laterales (Parte E) en las guías superiores e inferiores de la unidad de aire acondicionado y asegúrelas a la unidad con los tornillos cortos (Parte A). Las cortinas tienen lado específico, asegúrese de que cada cortina, izquierda o derecha, quede colocada del lado correcto.

Upper guide Flange Lower guide Flange

NOTA: La guía superior y las cortinas se compensan para colocar la unidad en el ángulo correcto en la parte trasera y garantizar la condensación de agua y drenaje adecuado.

PASO 3: COLOCANDO LA UNIDAD EN LA VENTANA

1. Levante con cuidado la unidad de aire acondicionado y colóquelo en la ventana abierta de modo que la base de la unidad descanse sobre el alféizar de la ventana. Con cuidado cierre la ventana bajándola por detrás de la guía superior. Asegúrese de que las cortinas y las guías están dentro de la habitación y no obstruidas en el alféizar de la ventana o marco.

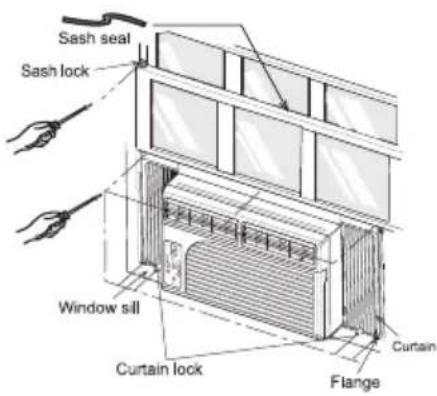

PASO 4: FIJE FIRMEMENTE EL AIRE ACONDICIONADO

1. Extienda los paneles de la cortina para cubrir la abertura de la ventana.
2. Coloque el seguro de la cortina (Parte C) entre las extensiones de la cortina y el alféizar de la ventana. Inserte los tornillos de madera (Parte B) a través de la cerradura de la ventana y en el alféizar de la ventana.
3. Asegure las bridas izquierda y derecha en la base de la unidad con los tornillos de madera (Parte B).

1. Guíe los tornillos para madera (Parte B) a través de los orificios del bastidor superior en el marco de la ventana.
2. Fije el seguro de la ventana entre las hojas de las ventanas superior e inferior y fijelo con un tornillo de madera (Parte B) para asegurar que la ventana no pueda abrirse por accidente, evitando que la unidad se caiga.
3. Corte el sellador de espuma para la ventana (Parte H) a la anchura de la ventana e inserte en el espacio entre la hoja de la ventana superior e inferior para evitar que el aire y los insectos entren a la habitación.

PASO 5: COMPRUEBE LA OPERACIÓN

1. Conecte la unidad a una toma de corriente con conexión a tierra.
2. Compruebe el panel de control de la unidad y el control remoto.
3. Inicie las operaciones de refrigeración y compruebe

que no existan ruidos anormales. Si la unidad produce un ruido extraño, apague la unidad y desenchúfela inmediatamente. Consulte la guía de solución de problemas al final del manual y póngase en contacto con soporte técnico si no está prevista una solución o no se resuelve el problema.

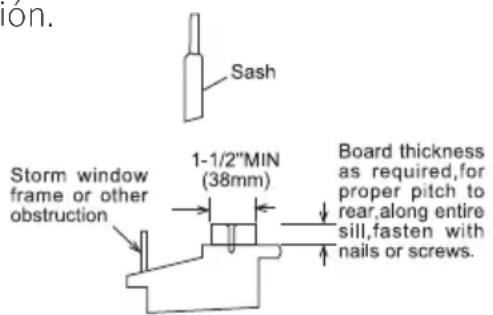

INSTALACIÓN ESPECIAL EN VENTANAS DE TORMENTA

1. Retire la ventana de tormenta antes de la instalación.
2. Si el marco de ventana de tormenta no se puede quitar, asegúrese de que los orificios de drenaje o ranuras no estén obstruidas por masilla, pintura, suciedad u otras sustancias u objetos, para asegurar el drenaje adecuado de la unidad de aire acondicionado.

Para desinstalar su unidad de aire acondicionado, siga las siguientes instrucciones:

1. Apague la unidad y desenchufe el cable de alimentación.
2. Retire el sellador de las ventanas y desatornille el seguro de la hoja de la ventana.
3. Afloje el seguro de la cortina y quite los tornillos colocados en las cortinas.
4. Cierre los paneles laterales de las cortinas en dirección a la unidad
5. Mientras se mantiene un firme agarre sobre la unidad de aire acondicionado, levante el marco superior e incline con cuidado la unidad hacia atrás para drenar el agua de condensación en la base de la unidad.
6. Almacene la unidad en un lugar plano, seco y nivelado e incluya todas las partes de instalación y este manual.

IMPORTANTE: Antes de realizar cualquier tarea de mantenimiento, asegúrese de que la unidad de aire acondicionado está apagada y desconecte de la toma el cable de alimentación.

ANTES DEL PRIMER USO ESTACIONAL

1. Compruebe si hay objetos tales como hojas y ramas obstruyendo la entrada y salida de aire, tanto por dentro como por fuera.
2. Compruebe si la base de instalación está oxidada o corroída.
3. Asegúrese de que la toma de corriente esté conectada a tierra.
4. Compruebe la pantalla del filtro de aire y límpiela si es necesario.
5. Conecte el cable de alimentación a una toma de corriente con conexión a tierra.
6. Inserte las pilas en el control remoto.

DURANTE LA OPERACIÓN REGULAR

1. Retire la rejilla del filtro de aire sosteniendo suavemente y presionando los extremos inferiores de la rejilla frontal y tirando para abrir. Levante el filtro de aire y tire hacia usted.
2. Limpie el filtro de aire con agua tibia y seque al aire. ¡No exponga el filtro o pantalla a la luz directa del sol!
3. Vuelva a colocar la pantalla del filtro.
4. Limpie la unidad con un paño suave y seco o una aspiradora. Utilice un paño humedecido con agua tibia y jabón para eliminar la suciedad excesiva.

DESPUÉS DEL ÚLTIMO USO ESTACIONAL

1. Seque el interior de la unidad al fijar la temperatura a 86°F y póngala en funcionamiento en modo de refrigeración durante medio día.
2. Apague la unidad y desenchufe el cable de alimentación.
3. Limpie el filtro de aire y vuelva a insertarlo.
4. Limpie la unidad tanto en del lado interior como exterior.
5. Quite las pilas del control remoto para evitar derrames de las pilas.

NOTA: Es importante limpiar regularmente el filtro de aire ya que el rendimiento de calefacción y de refrigeración se ve afectado de manera significativa por un filtro sucio. Los filtros sucios también aumentan sustancialmente el consumo de energía (y su factura de electricidad) y la unidad es hace más ruidosa durante la operación.

Investigue las siguientes causas posibles:

1. ¿Está el cable de alimentación correctamente insertado en un tomacorriente conectado a tierra?
2. ¿Ha habido un corte de energía, como un fusible fundido o se disparó el cortacircuitos?
3. ¿Se ha ajustado el temporizador a modo «TIMER ON» (Temporizador activado)? Desactive el temporizador para iniciar de inmediato las operaciones.
4. ¿La temperatura ambiente es inferior a los 61°F (16°C)? Un dispositivo de seguridad impide que la unidad enfríe una habitación a temperaturas aún más bajas

ES INSUFICIENTE LA CALEFACCION O ENFRIAMIENTO

1. ¿Está la temperatura ambiente configurada correctamente?
2. ¿Está sucio el filtro de aire?
3. ¿Están abiertas las puertas o ventanas en la habitación?
4. ¿Está la habitación directamente expuesta a la luz solar?
5. ¿Hay fuentes de calor dentro de la habitación?
6. ¿Hay un gran número de personas en la habitación?

POSIBLES SOLUCIONES

EL AIRE ACONDICIONADO NO REINICIA INMEDIATAMENTE DESPUÉS DE APAGARLO.

La unidad no se puede reiniciar dentro de los siguientes 3 minutos a haberla apagado para que el condensador se enfríe y evitar el riesgo de incendio. Espere unos minutos antes de reiniciar la unidad.

SE EXPULSÓ NIEBLA DURANTE EL ENFRIAMIENTO

Esto puede ocurrir de forma natural en ambientes cálidos y humedad altas. El enfriamiento continuo eliminará el exceso de humedad de la habitación y la niebla desaparecerá.

LA UNIDAD EMITE UN OLOR EXTRAÑO

Esto puede ser causado por el humo del cigarrillo o de otros residuos procedentes de la cocina y otras actividades que se quedan en la unidad de aire acondicionado. Limpie el filtro.

HAY UN RUIDO COMO DE "ESTRUJAMIENTO"

El ciclo del refrigerante dentro de la unidad puede causar temporalmente este ruido.

HAY UN RUIDO COMO DE "CARICIA"

Esto es a menudo causado por la expansión de calor en las piezas de plástico.

EL CONTROL REMOTO NO FUNCIONA

Asegúrese de que el control remoto tiene una línea de visión clara hacia el panel de mando de la unidad y asegúrese que los sensores no estén obstruidos por cortinas u otros objetos. Asegúrese de que el control remoto tiene baterías frescas que funcionen.

HAY HUMEDAD/CONDENSACIÓN EN LA SALIDA DE AIRE

Los ambientes de alta humedad pueden provocar condensación en la salida del flujo de aire. Limpie la condensación con una esponja.

Si alguno de los siguientes fenómenos ocurre a pesar de los consejos de solución de problemas anteriores, por favor apague la unidad y desconecte el cable de alimentación inmediatamente y póngase en contacto con soporte técnico o un técnico calificado:

1. El fusible se quema o el cortacorriente se activa con frecuencia.
2. El cable de alimentación está anormalmente caliente.
3. El aislamiento del cable de alimentación está rasgado, triturado o desgarrado.
4. Los controles de la unidad no funcionan.
5. La unidad produce ruidos anormales.

CONTACTE A SOPORTE TECNICO

En línea las 24/7: www.impeccausa.com

Por teléfono: +1 866.954.4440

De 9am a 5pm tiempo del ESTE

INTRODUCTION:
