MANUAL DE USUARIO WM3987HW LG

INSTALLATION INSTRUCTIONS Front Loading Combo Antes de comenzar la instalación, lea atentamente estas instrucciones. Esto simplificará la instalación y asegurará que la lavadora está instalada en forma correcta y segura. Conserve estas instrucciones cerca de la lavadora luego de la instalación para futuras consultas.

INSTRUCCIONES DE INSTALACIÓN

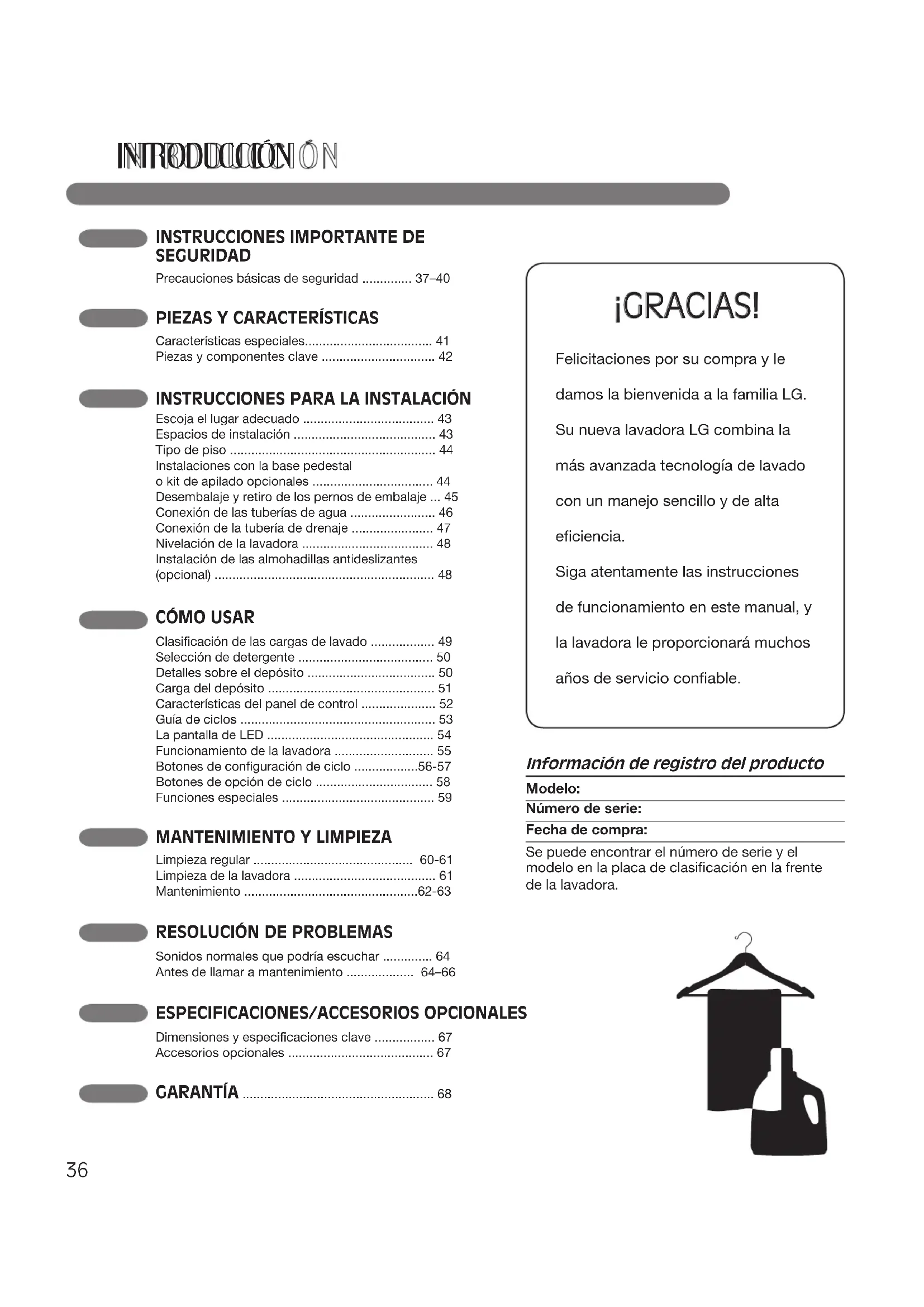

Características especiales.................................... 41 Piezas y componentes clave ................................ 42

RESOLUCIÓN DE PROBLEMAS

Sonidos normales que podría escuchar .............. 64 Antes de llamar a mantenimiento ................... 64–66

MANTENIMIENTO Y LIMPIEZA

SEGURIDAD Precauciones básicas de seguridad .............. 37–40Dimensiones y especificaciones clave ................. 67 Accesorios opcionales ......................................... 67 Felicitaciones por su compra y le damos la bienvenida a la familia LG. Su nueva lavadora LG combina la más avanzada tecnología de lavado con un manejo sencillo y de alta eficiencia. Siga atentamente las instrucciones de funcionamiento en este manual, y la lavadora le proporcionará muchos años de servicio confiable. ¡GRACIAS!

INSTRUCCIONES PARA LA INSTALACIÓN

Información de registro del producto Modelo:Número de serie:Fecha de compra:Se puede encontrar el número de serie y el modelo en la placa de clasificación en la frente de la lavadora. 36I N S T RU C C I O N E S I M P O RTA N T E D E S E G U R I DAD Su Seguridad y la de los demás son de suma importancia. En este manual y en su electrodoméstico figuran muchos mensajes importantes de seguridad. Lea y cumpla siempre con todos los mensajes de seguridad.Éste es el símbolo de alerta de seguridad.El mismo alerta sobre potenciales riesgos de muerte o heridas tanto para usted como para otras personas.Todos los mensajes de seguridad estarán a continuación del símbolo de alerta de seguridad y con la palabra PELIGRO o ADVERTENCIA. Estas palabras significan: wPELIGRO: Corre riesgo de muerte o de sufrir heridas serias si no sigue las instrucciones inmediatamente. wADVERTENCIA: Corre riesgo de muerte o de sufrir heridas serias si no sigue las instrucciones.Todos los mensajes de seguridad le indicarán cuál es el riesgo potencial, le dirán cómo reducir las posibilidades de sufrir heridas y qué puede suceder si no se siguen las instrucciones. wADVERTENCIA Por su seguridad, debe seguir la información indicada en este manual para minimizar el riesgo de incendio o explosión, descarga eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte. LEA TODAS LA INSTRUCCIONES ANTES DE USAR 37wADVERTENCIA Por su seguridad, debe seguir la información indicada en este manual para minimizar el riesgo de incendio o explosión, descarga eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte. LEA TODAS LA INSTRUCCIONES ANTES DE USAR INSTRUCCIONES báSICaS dE SEgURIdad wADVERTENCIA Para minimizar el riesgo de incendio o explosión, descarga eléctrica, o para prevenir lesiones personales cuando use electrodomésticos, se deben seguir precauciones básicas de seguridad, incluyendo las siguientes: I N S T RU C C I O N E S I M P O RTA N T E D E S E G U R I DAD

• Antes de usar, la lavadora debe estar correctamente instalada como se describe en este manual.• No lave artículos que han sido limpiados, lavados, remojados o salpicados previamente con gasolina, disolventes de limpieza en seco, u otras substancias inflamables o explosivas, ya que emanan vapores que podrían encenderse o explotar.• No agregue gasolina, disolventes de limpieza en seco u otras substancias explosivas al agua de lavado. Estas substancias emanan vapores que podrían encenderse o explotar.• Bajo ciertas condiciones, se puede producir gas hidrógeno en un sistema de agua caliente que no se haya usado por un plazo de 2 semanas o más.EL GAS HIDRÓGENO ES EXPLOSIVO. Si no se ha usado el sistema de agua caliente durante tal período, antes de utilizar la lavadora, abra todas las llaves de agua caliente y deje que el agua fluya durante algunos minutos. Esto liberará cualquier gas hidrógeno acumulado. Ya que el gas es inflamable, no fume ni use ninguna llama abierta durante este período.• No deje que los niños jueguen en la lavadora o dentro de ella. Cuando se usa la lavadora cerca de los niños se necesita supervisión minuciosa.• Antes de poner la lavadora fuera de servicio o de tirarla, quite la puerta para prevenir que los niños se metan dentro.• No instale ni guarde la lavadora cuando esté expuesta a la intemperie o temperaturas de congelamiento.• No toquetee los controles.• No repare ni cambie ninguna pieza de la lavadora ni intente dar un mantenimiento diferente al descrito en este manual. Recomendamos enfáticamente que el mantenimiento lo brinde una persona calificada.• Vea las Instrucciones de instalación para referirse a los requisitos de puesta a tierra.• Siga SIEMPRE las instrucciones de mantenimiento de fábrica provistas por el fabricante de las prendas.• No coloque artículos expuestos a aceite comestible en su lavadora. Los artículos contaminados con aceites comestibles podrían contribuir a la formación de una reacción química que cause que una carga de lavado se incendie.• Use suavizadores de tela o productos para eliminar estática únicamente del modo recomendado por el fabricante.• Esta lavadora no está diseñada para uso marino o instalaciones móviles tales como vehículos recreativos, aeronaves, etc.• Cierre las llaves de agua y desenchufar la lavadora si ha dejado la lavadora sin funcionar por un período prolongado de tiempo, como durante las vacaciones.• El material de embalaje podría resultar peligroso para los niños. ¡Existe el peligro de sufrir sofocación! Mantenga todos los elementos de embalaje fuera del alcance de los niños.• Antes de cargar la lavadora, siempre revise que no haya objetos extraños en su interior. Mantenga la puerta cerrada cuando no se use. INSTRUCCIONES PaRa La CONEXIÓN a TIERRa Este aparato debe ser conectado a tierra. Dado el caso de descompostura ó mal funcionamiento, la conexión a tierra reduce el riesgo de recibir una descarga eléctrica proveyendo una vía de menor resistencia a la corriente eléctrica. Este aparato esta equipado con un cable que tiene un conductor de equipo a tierra y una clavija de tierra. La clavija debe ser conectada en una toma de corriente adecuada que esté propiamente instalada y conectada a tierra de acuerdo con los códigos y ordenanzas locales.

ADVERTENCIA Una conexión inapropiada del conductor de equipo a tierra puede resultar en riesgo de recibir una descarga eléctrica. Verifique con un electricista calificado si tiene dudas sobre si el aparato esta correctamente conectado a tierra. No modifique la clavija provista con el aparato. Si no encaja con la toma de corriente, haga instalar una toma de corriente adecuada por un electricista calificado. 38• Consulte las INSTRUCCIONES DE INSTALACIÓN para un procedimiento detallado de conexión a tierra. Junto con la lavadora se encuentran las instrucciones de instalación como referencia. Si cambiará de lugar la lavadora, contrate a una persona del servicio calificada para que la controle y reinstale. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte. Nunca, bajo ninguna circunstancia, corte o elimine el tercer cable (tierra) del cable de corriente. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte. Para su seguridad personal, este electrodoméstico debe estar adecuadamente conectado a tierra. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte. El cable de corriente de este electrodoméstico contiene un enchufe de 3 cables (conexión a tierra) que se conecta a un tomacorriente de pared estándar de 3 cables (conexión a tierra) para minimizar la posibilidad de riesgos de descargas eléctricas por parte del mismo. La lavadora deberá estar conectada a un tomacorriente con conexión a tierra de 120VAC, 60 Hz. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte. Contrate a un electricista calificado para que controle el tomacorriente y el circuito eléctrico con el fin de asegurar que el enchufe esté correctamente conectado a tierra. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte. En caso de contar con un tomacorriente de pared de 2 cables, es su responsabilidad y obligación reemplazarlo por un tomacorriente de pared de 3 cables correctamente conectado a tierra. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte. No instalar sobre alfombra. Instale la lavadora sobre un suelo firme. Si no se cumple con esta advertencia se podrán producir daños por filtraciones. No elimine el cable de conexión a tierra. No use un adaptador o prolongador. Enchufe en un tomacorriente con conexión a tierra de 3 cables. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte. La lavadora debería estar siempre conectada a un enchufe específico con un índice de voltaje equivalente al que figura en su etiqueta de características técnicas. Esto garantiza el mejor funcionamiento y además previene la sobrecarga de los circuitos del hogar, lo cual podría ocasionar riesgos de incendio debido al recalentamiento de cables. Nunca desenchufe su lavadora empujando el cable de corriente. Siempre tome su enchufe firmemente y empuje el mismo hacia fuera para retirarlo. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte. Repare o reemplace de inmediato todos los cables de corriente pelados o con cualquier tipo de daño. No use un cable con cortaduras o abrasión sobre su extensión o extremos. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte. Al instalar o cambiar de lugar la lavadora, evite todo tipo de cortes u otros daños en el cable de corriente. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte. La lavadora debe ser instalada y conectada a tierra por una persona especializada del servicio técnico cumpliendo con los códigos locales para prevenir riesgos de descargas y asegurar la estabilidad durante el funcionamiento. La lavadora es pesada. Se necesitan dos o más personas para instalar y trasladar el electrodoméstico. Si esto no se cumple se podrán producir diversas heridas. Ubique e instale la lavadora evitando su exposición a temperaturas bajo cero o a condiciones climáticas en áreas exteriores. Si no se cumple con esta advertencia se podrán producir daños por filtraciones. Con el fin de reducir el riesgo de descargas eléctricas no instale la lavadora en espacios húmedos. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte. La hora de instalar o reparar la lavadora, ponerse los guantes largos y gafas de seguridad. El incumplimiento de esta advertencia puede provocar lesiones graves, incendio, choque eléctrico, o la muerte. I N S T RU C C I O N E S I M P O RTA N T E D E S E G U R I DAD wADVERTENCIA Por su seguridad, debe seguir la información indicada en este manual para minimizar el riesgo de incendio o explosión, descarga eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte. LEA TODAS LA INSTRUCCIONES ANTES DE USAR INSTRUCCIONES dE SEgURIdad PaRa La INSTaLaCIÓN wADVERTENCIA Para minimizar el riesgo de incendio o explosión, descarga eléctrica, o para prevenir lesiones personales cuando use electrodomésticos, se deben seguir precauciones básicas de seguridad, incluyendo las siguientes: 39I N S T RU C C I O N E S I M P O RTA N T E D E S E G U R I DAD

• Desenchufe la lavadora antes de limpiar la misma para evitar el riesgo de descargas eléctricas. Al limpiar la lavadora nunca utilice químicos de corte, limpiadores abrasivos o solventes. Los mismos dañarán su aspecto. No coloque trapos grasosos o aceitosos sobre la lavadora. Estas sustancias despiden vapores que podrían prender fuego los materiales. No lave prendas que estén sucias con aceite vegetal o de cocina. Las mismas pueden quedar con algo de aceite luego del lavado. Debido al aceite que permanece, la tela puede despedir humo o prenderse fuego por sí sola. Desconecte este electrodoméstico del tomacorriente antes de realizar cualquier función de mantenimiento. Colocar los controles en la posición OFF (apagado) no desconecta el electrodoméstico de la toma de corriente. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte. No combine diferentes productos de lavandería en 1 misma carga a menos que esto se especifique en la etiqueta. No mezcle blanqueador con cloro junto con amoníaco o ácidos tales como vinagre. Al usar productos de lavandería siga las instrucciones del envoltorio. Un uso indebido puede producir gases venenosos, lo que puede resultar en heridas graves o muerte. No coloque las manos dentro de la lavadora cuando sus partes estén en movimiento. Antes de cargar, descargar o agregar prendas, presione la perilla selectora de ciclos y espere hasta que el tambor se detenga totalmente antes de colocar las manos dentro. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte. No permita que los niños jueguen sobre o dentro de la lavadora. Si hay niños cerca mientras la lavadora está en funcionamiento es necesario supervisarlos de cerca. A medida que los niños crezcan, enséñeles sobre el uso adecuado y seguro de todos los electrodomésticos. Si estas advertencias no se cumplen se podrían producir heridas graves. Destruya la bolsa plástica y otros materiales de embalaje una vez retirada la lavadora. Es posible que los niños deseen usarlas para jugar. Los cartones cubiertos con alfombra, colchas o láminas de plástico se pueden convertir en cámaras herméticas. Si estas advertencias no se cumplen se podrían producir heridas graves o muerte. Mantenga los productos de lavandería fuera del alcance de los niños. Para evitar heridas, cumpla con todas las advertencias que figuran en las etiquetas de los productos. Si estas advertencias no se cumplen se podrían producir heridas graves. Retire la puerta del compartimiento de lavado para evitar el riesgo de que los niños o animales pequeños queden atrapados dentro, si dejará de usar definitivamente o se deshará de su lavadora. Si no se cumple con esto se podrán producir heridas o muerte. INSTRUCCIONES dE SEgURIdad PaRa La UTILISaCIÓN, CUIdadO Y LIMPIEZa, Y La dISPOSICIÓN wADVERTENCIA Para minimizar el riesgo de incendio o explosión, descarga eléctrica, o para prevenir lesiones personales cuando use electrodomésticos, se deben seguir precauciones básicas de seguridad, incluyendo las siguientes:

LEA TODAS LA INSTRUCCIONES ANTES DE USAR wADVERTENCIA Por su seguridad, debe seguir la información indicada en este manual para minimizar el riesgo de incendio o explosión, descarga eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.P I E Z A S Y CA R AC T E R Í S T I CA S

CajÓN dE dEPÓSITO dE dETERgENTE Este cajón de cuatro secciones provee depósitos separados para el prelavado y detergente principal de lavado, así como suavizante líquido de telas. PaNTaLLa dE LEd dEL PaNEL dE CONTROL Los controles electrónicos son sencillos y fáciles de utilizar. La pantalla de LED muestra las opciones y la información de ciclo, y los mensajes de estado durante el funcionamiento. COMPUERTa dE SEgURIdad dE fáCIL aCCESO La compuerta extra-grande se asegura durante el funcionamiento y consta de un bloqueo demorado para prevenir que la compuerta se abra hasta que el interior de la lavadora se haya enfriado y haya bajado el nivel del agua. ChORROS dE ROdILLO El sistema de chorros de rodillo mejora el desempeño de lavado, a la vez que reduce el desgaste de la tela. Los chorros integrados rocían las prendas para mejorar aún más la eficiencia de lavado. LUZ dEL TaMbOR INTERIOR La luz del tambor ilumina el interior de la lavadora para aumentar la visibilidad en la carga y descarga. Las bombillas LED de duración ultra larga nunca necesitarán ser reemplazadas. MOTOR dE aCCIÓN dIRECTa El motor de acción directa elimina la correa y las poleas incluidas en la mayoría de las lavadoras para brindar desempeño y confiabilidad mejorados, a la vez que aumenta el ahorro de energía. 41P I E Z A S Y CA R AC T E R Í S T I CA S

Accesorios incluidos Mangueras de agua fría y caliente Llave (para sacar los pernos de embalaje y ajustar las patas niveladoras) Correa de amarre (para asegurar la manguera de drenaje)

Entradas de agua caliente y fría Manguera de drenaje Parte trasera de la lavadora

PIEZaS Y COMPONENTES CLaVE Abrazadera de codo (para asegurar la manguera de drenaje) Además de los componentes y las características descritos en la sección de Características especiales, hay varios componentes importantes adicionales a los cuales se hace referencia en este manual. TaMbOR dE aCERO INOXIdabLE dE ULTRa CaPaCIdad El tambor de acero inoxidable ultra grande ofrece una durabilidad extraordinaria y está inclinado para mejorar la eficiencia y permitir el acceso fácil para prendas grandes. CIRCULaCIÓN dE agUa Las boquillas de circulación de agua rocían la solución agua/el detergente directamente sobre las prendas permitiendo una limpieza extraordinaria. PaTaS NIVELadORaS Cuatro patas niveladoras (dos en la parte frontal y dos en la trasera) ajustables para mejorar la estabilidad de la lavadora en pisos desnivelados. PaNEL dE aCCESO aL dRENajE Brinda acceso a la tubería de drenaje y al filtro de la bomba de drenaje.

Tapón (4) (para tapar los agujeros de los pernos para transporte) Alfombrillas antideslizantes 42I N S T RU C C I O N E S PA R A L A I N S TA L AC I Ó N

ESCOJA EL LUGAR ADECUADO

ESPACIOS DE INSTALACIÓN

Deje por lo menos 61,2 cm (24 pulgadas) al frente de la lavadora para poder abrir la compuerta.

/4" (54 cm) Para asegurar que se haya dotado de suficiente espacio para las tuberías de agua y flujo de aire, deje espacios mínimos de por lo menos 2,6 cm (1 pulgada) en los lados y 10 cm (4 pulgadas) detrás de la unidad. No olvidar prever espacio para las molduras de pared, puerta o piso que podrían aumentar los espacios de instalación requeridos.

No elimine el cable de conexión a tierra. No use un adaptador o prolongador. Enchufe en un tomacorriente con conexión a tierra de 3 cables. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte Tomacorriente

• El tomacorriente debe estar dentro de un área mínima de 1,5 m (60 pulgadas) a cualquiera de los lados de la lavadora.

• El electrodoméstico y el tomacorriente deben estar colocados de forma tal que se pueda acceder al enchufe fácilmente.

• No sobrecargar el tomacorriente con más de un electrodoméstico.

• El tomacorriente deberá estar puesto a tierra de acuerdo con los códigos y las regulaciones de cableado actuales.

• Se recomienda utilizar un fusible de demora de tiempo o disyuntor. NOTA: Es responsabilidad y obligación personal del dueño del producto pedir a un electricista calificado que instale el tomacorriente adecuado. 27" (68.6 cm)

• La lavadora es pesada. Se necesitan dos o más personas para instalar y trasladar el electrodoméstico. Si esto no se cumple se podrán sufrir heridas en la espalda u otras herida.

• Almacene e instale la lavadora en un lugar no expuesto a temperaturas inferiores a las de congelación ni a la intemperie. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte

• Para su seguridad personal, este electrodoméstico debe ser conectado a tierra adecuadamente.

• Conecte a tierra la lavadora siguiendo todos los códigos y ordenanzas legales. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte.

• La apertura de la base no debe estar obstruida por una alfombra cuando la lavadora se instale en un piso alfombrado. 43I N S T RU C C I O N E S PA R A L A I N S TA L AC I Ó N TIPO dE PISO NOTA: Tome en cuenta que el piso debe ser lo suficientemente fuerte y rígido para soportar el peso de la lavadora cuando se encuentra completamente cargada, sin flexionarse ni rebotar. Si su piso tiene mucha flexión, podría necesitar reforzarlo para hacerlo más rígido. Un piso adecuado para una lavadora de carga por la parte superior podría no ser lo suficientemente rígido para una de carga frontal debido a la diferencia en la dirección y velocidad del centrifugado. Si el piso no es sólido, su lavadora podría vibrar y la vibración podría sentirse en toda la casa. INSTaLaCIONES CON La baSE PEdESTaL O KIT dE aPILadO OPCIONaLES IMPORTANTE: Si se encuentra instalando la lavadora con una base pedestal o un kit de apilado opcionales, consulte la sección de su pedestal o kit de apilado antes de continuar con la instalación.

/2"(190,5 cm) Dimensiones requeridas para la instalación con pedestal Dimensiones requeridas para la instalación con el kit de apilado

• Para minimizar el ruido y vibración, se DEBE instalar la lavadora en un piso sólidamente construido. Ver la NOTA a la derecha.

• La pendiente permitida debajo de toda la lavadora es de 1°.

• No se recomiendan las superficies alfombradas o de baldosas blandas.

• Nunca instale la lavadora en una plataforma o estructura soportada con poca solidez. Utilice un pedestal accesorio aprobado únicamente como se describe más abajo. NOTA: Antes de instalar la lavadora, retire los objetos extraños del suelo y límpielo. La presencia de polvo, agua, aceite, detergentes, etc., podría producir vibraciones debido al mal contacto de las patas con el suelo. NOTA: Antes de instalar la lavadora, asegúrese de que el piso esté limpio, seco y libre de polvo, suciedad, agua y aceites, ya que los pies de apoyo del electrodoméstico podrían deslizarse con dificultad. Los pies de apoyo podrían moverse o deslizarse, conllevando una vibración y ruido excesivos derivados de un contacto deficiente con el piso. Examine la sección INSTALACIÓN DE ALMOHADILLAS ANTIDESLIZANTES que aparece a continuación, para obtener más información.

44I N S T RU C C I O N E S PA R A L A I N S TA L AC I Ó N Al retirar la lavadora de la base de cartón, asegúrese de quitar el soporte de base de espuma colocado en la mitad de la base de cartón. Si debe asentar la lavadora hacia abajo para quitar los materiales de embalaje de la base, hágalo siempre cuidadosamente sobre su parte lateral. NO asiente la lavadora sobre su parte frontal o posterior. IMPORTANTE: Para prevenir daños en el interior durante el transporte, la lavadora está equipada con cuatro pernos de embalaje y sujetadores plásticos. Se DEBEN quitar estos pernos y sujetadores antes de poner en funcionamiento la lavadora.

• De lo contrario se podría causar vibración y ruido severos, que podrían causar daños permanentes a la lavadora. El cable está asegurado a la parte posterior de la lavadora con un perno de embalaje para prevenir el funcionamiento con los pernos colocados. Quite los sujetadores haciéndolos girar levemente mientras tira. Gire y apriete las tapas de orificio en los orificios de los pernos de embalaje. NOTA: Guarde los pernos y sujetadores para su uso futuro. Para prevenir daños a los componentes internos, los pernos y sujetadores internos deben ser instalados cuando se transporte la lavadora. Comenzando por los 2 pernos de embalaje inferiores, use la llave incluida para quitar los 4 pernos de embalaje rotándolos en sentido contrario a las agujas del reloj.

Sujetador Tapa de agujero Base de cartón Soporte de base de espuma dESEMbaLajE Y RETIRO dE LOS PERNOS dE EMbaLajE 45I N S T RU C C I O N E S PA R A L A I N S TA L AC I Ó N CONEXIÓN dE LaS TUbERÍaS dE agUa Inserte un sello de caucho en las conexiones roscadas en cada manguera.

Sello de caucho Manguera de agua (a la llave) Sello de caucho Manguera de agua (a la conexión de agua en la lavadora)

Conecte las tuberías de agua a las llaves de paso de agua caliente y fría y apriete las conexiones con la mano. A continuación, utilice unos alicates para apretarlas otro 2/3 de vuelta. Abra las llaves de paso del agua y revise si hay fugas. Llave de agua NOTA: No dañe la rosca de las conexiones de manguera. Conecte la tubería de agua caliente a la entrada roja de agua caliente en la parte posterior de la lavadora. Conecte la tubería de agua fría a la entrada azul de agua fría en la parte posterior de la lavadora. Ajuste las conexiones con firmeza.

• IMPORTANTE: Cuando instale la lavadora use mangueras nuevas. NO reutilice mangueras viejas.

• IMPORTANTE: Usar SOLAMENTE las mangueras de la entrada proporcionadas por LG de este producto del lavadero. Las mangueras del mercado de accesorios no están garantizadas para caber o para funcionar correctamente. Otras mangueras pueden no apretar correctamente y podrían causar los escapes. El daños subsecuente al producto o a la propiedad no serán cubiertos de conformidad con la garantía de LG.

• La presión de suministro de agua debe estar entre 14,5 libras por pulgada cuadrada y 116 libras por pulgada cuadrada (100~800 kPa). Si la presión de suministro de agua es superior a 116 libras por pulgada cuadrada, debe instalar una válvula reductora de presión.

• Revise periódicamente que la manguera no tenga rajaduras, fugas y desgaste, y reemplácela de ser necesario.

• Asegúrese de que las tuberías de agua no se encuentren extendidas, apretadas, aplastadas o curvadas.

• Nunca se debe instalar ni almacenar la lavadora en un lugar expuesto a temperaturas de congelamiento. Pueden dañarse las tuberías de agua y mecanismos internos de la lavadora. Si se expone la lavadora a temperaturas de congelamiento antes de la instalación, deje que permanezca a una temperatura ambiente por varias horas antes de usar. Tomas de agua Para agua fría Para agua caliente 46I N S T RU C C I O N E S PA R A L A I N S TA L AC I Ó N CONEXIÓN DE LA TUBERÍA DE DRENAJE Inserte el extremo de la manguera de drenaje en el drenaje del piso. Asegure la manguera en su lugar para prevenir su movimiento. Manguera de drenaje Drenaje del piso Opción 3: Drenaje del piso Stand Pipe Tie Strap Enganche el extremo de la manguera en la abrazadera del codo. Inserte el extremo de la manguera de drenaje en el tubo vertical. Utilice la correa para asegurar la manguera en su lugar. NOTA: La altura total del extremo de la manguera no deberá sobrepasar 2,44 m (96 pulgadas) desde la parte inferior de la lavadora. Opción 1: Tubo vertical Abrazadera del codo Manguera de drenaje Enganche el extremo de la manguera en la abrazadera del codo. Cuelgue el extremo de la manguera sobre el lado del lavadero. Utilice la correa para asegurar la manguera en su lugar. NOTA: La altura total del extremo de la manguera no deberá sobrepasar 2,44 m (96 pulgadas) desde la parte inferior de la lavadora. Lavadero Opción 2: Lavadero Abrazadera del codo Correa Manguera de drenaje

• La manguera de drenaje siempre debe estar asegurada adecuadamente. No asegurar adecuadamente la manguera de drenaje puede resultar en inundación o daños a la propiedad.

• No instalar el extremo de la manguera a una altura de más de 2,44 m (96 pulgadas) sobre la parte inferior de la lavadora.

• El drenaje debe instalarse según todos los códigos y regulaciones locales vigentes.

• Asegúrese de que las tuberías de agua no se encuentren extendidas, apretadas, aplastadas o curvadas. NOTA: Si la tubería de drenaje se extiende más de 2 pulgadas después del final de la abrazadera de codo, se podrían acumular moho o microorganismos en el interior de la lavadora. No más de 4 pulgadas Abrazadera de codo 47I N S T RU C C I O N E S PA R A L A I N S TA L AC I Ó N NIVELaCIÓN dE La LaVadORa Coloque la lavadora en el lugar final, tomando la precaución especial de no apretar, forzar ni aplastar las tuberías de drenaje y agua. Coloque un nivelador en la parte superior de la lavadora.

NiveladorPatas niveladorasPatas niveladoras El tambor de su nueva lavadora centrifuga a velocidades muy altas, de hasta 1.200 r.p.m. Para minimizar la vibración, el ruido y movimiento no deseados, el piso deberá ser una superficie perfectamente nivelada y sólida. NOTA: Fije las patas niveladoras solo en la medida necesaria para nivelar la lavadora. La extensión de las patas niveladoras más de lo necesario puede causar vibración de la lavadora. Afloje las tuercas de seguridad en las 4 patas niveladoras hasta que pueda girar la pata con la llave incluida. Gire en la dirección de las agujas del reloj para levantar la lavadora o al contrario para bajarla.

Para levantar Para bajar Una vez que la lavadora se encuentre nivelada de lado a lado y atrás y adelante, ajuste todas las tuercas de seguridad con firmeza. Asegúrese de que las 4 patas niveladoras se encuentran haciendo contacto firme con el piso. NOTA: Para asegurar que la lavadora está nivelada adecuadamente, hágala funcionar con una carga de prueba: coloque aproximadamente 3 kilos de ropa en la máquina. Luego, apriete POWER (encendido), RINSE+SPIN (enjuague+centrifugado), y el botón de START/PAUSE (inicio/pausa). Vea las siguientes secciones para obtener información adicional sobre la selección y el funcionamiento de ciclos. Verifique que la lavadora no se meza o vibre excesivamente durante el ciclo de centrifugado. Si la lavadora vibra o se sacude, ajuste las patas niveladoras hasta que se encuentre estable y vuelva a comprobar.

Ajustar firmemente las 4 tuercas

• Las 4 patas niveladoras deberán apoyarse firmemente en el piso. Mueva la lavadora suavemente de esquina a esquina para asegurarse de que no se balancee. Si está instalando la lavadora en el accesorio de pedestal opcional, deberá usar las patas niveladoras para nivelarla. Las patas niveladoras de la lavadora deberán estar completamente replegadas y fijas en su posición con las tuercas de seguridad. INSTaLaCIÓN dE LaS aLMOhadILLaS aNTIdESLIZaNTES (OPCIONaL) Las superficies de algunos pisos son demasiado deslizantes para evitar que la lavadora se mueva sobre el piso durante los ciclos de lavado de cargas fuertemente desbalanceadas. Aunque se considera normal el desbalanceo puntual de ciertas cargas, se pueden producir ruidos y vibraciones excesivos debidos al desplazamiento de la lavadora. Si se produjesen estas condiciones, siga las instrucciones expuestas a continuación relativas a la instalación de las almohadillas antideslizantes. Estas almohadillas antideslizantes ayudarán a evitar que la lavadora se desplace durante los ciclos de lavado con carga fuertemente desbalanceada, al mismo tiempo que reducirán el ruido y la vibración.

Coloque las almohadillas bajo ambos pies frontales

Esta cara hacia arribaAdherir al pisoRetire la protección

• Almohadillas antideslizantes 48CLASIFICACIÓN DE LAS CARGAS DE LAVADO C Ó M O U S A R Etiquetas de cuidado de las telas La mayoría de las prendas de vestir tienen etiquetas de cuidado de las telas para lograr un cuidado adecuado. Agrupamiento de prendas similares Para obtener los mejores resultados, clasifique las prendas en cargas que puedan lavarse con el mismo ciclo de lavado. Telas diferentes tienen requisitos de mantenimiento distintos. Siempre lave las prendas de colores oscuros separadas de las de colores claros y ropa blanca para evitar manchas. De ser posible, no lave prendas muy sucias con otras menos sucias. El cuadro indicado más abajo muestra los agrupamientos recomendados. Símbolos del blanqueador Cualquier blanqueador (cuando se necesita)Cualquier blanqueador sin cloro (cuando se necesita) No blanquear NormalSuave/DelicadoLavado manualNo lavar No escurrir Ciclo de lavado a máquina Planchado permanente/Antiarrugas Temperatura del agua Caliente(50°C/120°F)Tibia(40°C/105°F) Fría (30°C/85°F) Etiquetas de cuidado de las telas Carga de la lavadora

• Revise todos los bolsillos para asegurarse de que estén vacíos. Artículos como clips, cerillos, plumas, monedas y llaves pueden dañar su lavadora o sus prendas.

• Cierre las cremalleras, ganchos y cordones para prevenir que estos artículos se enganchen o enreden en otras prendas.

• Trate previamente las áreas muy manchadas para obtener los mejores resultados.

• Combine prendas grandes y pequeñas en una carga. Cargue primero las prendas grandes.

• Las prendas grandes no deberán ser más de la mitad de la carga de lavado total.

• Se puede cargar la lavadora completamente, pero el tambor no puede quedar colmado de prendas. La compuerta de la lavadora deberá cerrar con facilidad.

• Para prevenir una carga fuera de balance, no lave prendas solas. Añada una o das prendas similares a la carga. Las prendas grandes, que requieren mucho espacio, tales como sábanas, cubrecamas o colchas se deben lavar individualmente.

• No lave ni centrifugue prendas impermeables.

• Cuando descargue la lavadora, revise debajo del sello de la compuerta para controlar que no haya artículos pequeños. Clasifique los grupos de lavado... por nivel por tipo por colores de suciedad de tela por hilas Ropa blanca Pesada Delicada Producteur de peluche Mantenimiento Recolectora Liviana Normal fácil de hilachasOscura Liviana Resistente NOTA: La capacidad de la máquina para lavar ropa es dos veces mayor que para secar prendas. Si la máquina se va a usar para secar una carga, entonces la carga de lavado debe reducirse a la mitad para un desempeño de secado efectivo. Si lava una carga completa, quite la mitad de la ropa antes de comenzar el ciclo de secado. NOTA: La lavadora de carga frontal gira la colada mojada para lavarla con menos agua. Si no ve el agua durante el lavado, no supone un problema, ya que la lavadora estará lo suficientemente mojada. 49C Ó M O U S A R SELECCIÓN dE dETERgENTE dETaLLES SObRE EL dEPÓSITO El cajón de suministro automático consiste en 4 compartimentos que almacenan:

• Blanqueador líquido.

• Suavizante líquido de telas.

• Detergente líquido o en polvo para el prelavado.

• Detergente líquido o en polvo y cloro a prueba de decoloramiento para el lavado principal. Se pueden añadir todos los productos de lavado al mismo tiempo en sus respectivos compartimientos de suministro. Serán suministrados en el momento adecuado para brindar el lavado más eficaz. Después de añadir los productos de lavado al depósito, cierre el cajón de depósito. Para añadir detergente, blanqueador, y suavizante al cajón de suministro automático: Abra el cajón de depósito. Cargue los productos de lavado en los compartimientos adecuados. Cierre lentamente el cajón de depósito para evitar la salida temprana de los productos. NOTA: Es normal que una cantidad pequeña de agua permanezca en los compartimientos de suministro al final del ciclo.

Compartimiento del blanqueador líquido Compartimiento del suavizante líquido de telas Compartimiento de detergente para el lavado principal Taza para medida de detergente líquido Inserto IMPORTANTE: No coloque o almacene productos de lavado como detergente, blanqueador o suavizante líquido en la parte superior de su lavadora o secadora. Limpie inmediatamente cualquier derrame. Estos productos pueden dañar el acabado y los controles. Diseñada específicamente para usar con el detergente tipo HE (Alta eficiencia) IMPORTANTE: Su lavadora está diseñada para usarse exclusivamente con detergentes de alta eficiencia (HE). Los detergentes de alta eficiencia están formulados específicamente para las lavadores de carga frontal y contienen agentes reductores de espuma. Busque siempre el símbolo de alta eficiencia (HE) cuando compra detergente. Los detergentes de alta eficiencia producen menos espuma, se disuelven más eficientemente para mejorar el desempeño de lavado y enjuague, y ayudan a mantener limpio el interior de su lavadora. Utilizar un detergente regular puede causar demasiada espuma y desempeño insatisfactorio. Compartimiento de detergente para prelavado 50C Ó M O U S A R

Compartimiento de detergente para prelavado Agregue el detergente líquido o en polvo a este compartimiento cuando se usa la opción de Prewash (prelavado). Use siempre detergente tipo HE (de alta eficiencia) con su lavadora.

• La cantidad de detergente agregado para la opción de prelavado debe ser la mitad de la cantidad para el ciclo de lavado principal. Por ejemplo, si el ciclo de lavado principal requiere una medida de detergente, añada media medida para la opción de prelavado. NOTA: Si usted use el detergente líquido para ele lavado principal cuando se usa la opción de prelavado, el accessorio de la taza de detergente debe ser usado en el depósito del lavado principal para evitar que el detergente líquido de lavado principal está suministrado inmediatamente. Compartimiento de detergente para el lavado principal Este compartimiento alberga el detergente para el ciclo de lavado principal, el cual se agrega a la carga al principio del ciclo. Use siempre detergente tipo HE (de alta eficiencia) con su lavadora. Cuando agregue detergente nunca sobrepase las recomendaciones del fabricante. Utilizar demasiado detergente puede resultar en la acumulación del mismo en las prendas y en la lavadora. Se puede utilizar tanto detergente líquido como en polvo.

• Cuando usa detergente líquido, asegúrese de que la taza e inserto se encuentran colocados en su sitio. No exceda la línea de llenado máxima.

• Cuando utiliza detergente en polvo, quite el inserto y la taza de detergente líquido del compartimiento. El detergente en polvo no se suministrará si están colocados la taza de detergente líquido y el inserto. NOTA: Se puede agregar el blanqueador a prueba de decoloramiento líquido o en polvo al compartimiento de lavado principal utilizando detergente del mismo tipo. Compartimiento de blanqueador líquido Este compartimiento alberga blanqueador líquido, que se suministrará automáticamente en el momento adecuado del ciclo de lavado.

• No agregue blanqueador a prueba de decoloramiento líquido o en polvo a este compartimiento.

• Siga siempre las recomendaciones del fabricante cuando agregue blanqueador. No exceda la línea de llenado máxima. Usar demasiado blanqueador puede dañar las telas.

• Nunca descargue blanqueador líquido no diluido directamente en la carga o en el tambor. Puede dañar las telas. Compartimiento del suavizante Este compartimiento alberga el suavizante líquido de telas, que se suministrará automáticamente durante el ciclo de enjuague final.

• Siga siempre las recomendaciones del fabricante cuando agregue suavizante. No exceda la línea de llenado máxima. Usar demasiado suavizante puede causar que las telas se manchen.

• Diluir los suavizadores de tela concentrados junto con agua caliente. No exceda la línea de llenado máxima.

• Nunca agregue suavizador de tela directamente en la carga o en el tambor. Diseñada específicamente para usar con el detergente tipo HE (Alta eficiencia) 51C Ó M O U S A R CaRaCTERÍSTICaS dEL PaNEL dE CONTROL

bOTÓN dE ENCENdIdO/aPagadO Apriete el botón para ENCENDER la lavadora. Apriete nuevamente para APAGAR la lavadora. NOTA: Apretar el botón de ENCENDIDO/ APAGADO durante un ciclo cancelará ese ciclo y borrará cualquier programación de carga. PERILLa SELECTORa dE CICLOS Gire esta perilla para seleccionar el ciclo deseado. Una vez que se haya seleccionado el ciclo deseado, los preajustes estándar se mostrarán en la pantalla. Se pueden programar estos ajustes usando los botones de programación de ciclos en cualquier momento antes del inicio. bOTÓN dE INICIO/PaUSa Apriete el botón para INICIAR el ciclo seleccionado. Si la lavadora está funcionando, utilice este botón para PAUSAR el ciclo sin perder la programación actual. NOTA: Si no aprieta el botón de INICIO/PAUSA en un plazo de 4 minutos después de seleccionar un ciclo, la lavadora se apagará automáticamente. bOTÓN dE TUb CLEaN (LaVaR dE TONEL) Puede ocurrir la acumulación de residuos de detergente en el lavadero después de algún tiempo, lo que puede causar un olor a humedad o moho. El ciclo LAVAR DE TONEL está especialmente diseñado para eliminar esta acumulación.

bOTONES dE PROgRaMaCIÓN dE CICLOS Utilice estos botones para seleccionar las opciones de ciclo deseadas para el ciclo seleccionado. Presione el boton para dicho ajuste hasta que la luz que indica el valor deseado se encienda. bOTÓN dE dELaY WaSh (LaVadO dEMORa) Apriete el botón de DELAY WASH (lavado demora) para demorar el inicio del ciclo de lavado. Cada vez que se aprieta este botón se aumenta el tiempo de demora en lapsos de 1 hora, hasta 19 horas. hORa Y ESTadO La pantalla muestra los ajustes, tiempo restante estimado, opciones y mensajes del estado actual de su lavadora. bOTONES dE OPCIONES Los botones de opciones le permiten seleccionar opciones adicionales de ciclo y se encenderán cuando se seleccionan. Ciertos botones también le permitirán activar funciones especiales apretando y manteniendo apretado el botón por 3 segundos. Para obtener información detallada sobre las opciones individuales, consulte las siguientes páginas.

SANITAIRE VOLUMINOSO/ GRANDE PLANCHADO PERMANENTE ALGODÓN/ NORMAL ENGUAJE + GIRO DELICADO LAVAR MANO/ LANA ALGODÓN RÁPIDO Prendas de algodón ligeramente sucias Ropa interior muy sucia, ropa de trabajo, pañales, etc. Extra Caliente/Frío Bajo Medio Normal Alto Bajo Tibio/Frío Tibio/Tibio Caliente/Frío Frío/Frío Tibio/Frío Tibio/Tibio Caliente/Frío Frío/Frío Tibio/Frío Tibio/Tibio Caliente/Frío Frío/Frío Frío/Frío Tibio/Frío Tibio/Tibio Tibio/Frío Tibio/Frío Tibio/Tibio Frío/Frío Prendas grandes tales como mantas y edredones Camisas de etiqueta/ pantalones, ropa antiarrugas, ropas de mezcla poliéster/ algodón, manteles Algodón, lino, toallas, camisetas, jeans, cargas mixtas. Camisas de etiqueta/ blusas, prendas de nylon, muy finas o de encaje Prendas etiquetadas como "lavables a mano (hand-washable)" Secado tras enjuagar sin lavar. Alto Extra Alto Bajo Medio Normal Alto Bajo Medio Alto Bajo Normal Alto Bajo Alto Extra Alto Bajo Medio Normal Alto Bajo Tibio/Frío Tibio/Tibio Frío/Frío Alto Extra Alto Bajo Medio Alto Extra Alto Bajo Medio Medio Bajo Normal Alto Bajo Bajo Normal Bajo LAVADO VELOZ Caliente/Frío Frío/Frío Tibio/Frío Tibio/Tibio Ropa ligeramente sucia y cargas Extra Alto Sin giro Sin giro Sin giro Sin giro Sin giro Sin giro Sin giro Sin giro Sin giro Bajo Medio Alto Bajo Normal Alto Normal Ciclo Tipo de Tegido Velocidad de Centifugado Nivel de Suciedado Pre- lavado Enjuague adicional Ciclo para manchas Agua plus Secado Temp. Lavado/ Enjuague La guía de ciclos indicada más abajo muestra las opciones y tipos de telas recomendadas para cada ciclo. NOTA: Para proteger sus prendas de vestir, no todas las temperaturas de lavado/enjuague, velocidades de centrifugado, niveles de suciedad u opciones están disponibles en cada ciclo. 53C Ó M O U S A R La PaNTaLLa dE LEd IdICadOR dE COMPLETaCIÓN dE CICLO Esta parte de la pantalla muestra que etapa del ciclo de lavado se esta realizando actualmente (LAVADO, ENJUAGUE, GIRO o SECADO ). ESTIMaTEd TIME REMaININg (ESTIMadO TIEMPO RESTaNTE) Cuando se aprieta el botón INICIO/PAUSA, la lavadora detecta automáticamente la carga de lavado (peso) y optimiza el tiempo de lavado, en base al ciclo y las opciones seleccionados. Luego la pantalla indicará el tiempo restante estimado para dicho ciclo. NOTA: El tiempo de ciclo mostrado puede mostrarse mucho más largo que el de una lavadora de carga superior. El tiempo mostrado corresponde al ciclo completo, y no solo la porción de agitación del ciclo, como se muestra típicamente en una lavadora de carga superior.

INdICadOR dE SEgURO dE La COMPUERTa Indica que la compuerta está asegurada. La compuerta de la lavadora se asegurará mientras la lavadora se encuentra funcionando. Se puede liberar la compuerta apretando el botón INICIO/PAUSA ubicado en la parte superior de la lavadora. NOTE: Si la temperatura en la lavadora es demasiado alta, no se podrá liberar la compuerta hasta que se haya enfriado la lavadora. Si el nivel de agua es demasiado alto, seleccione el ciclo DRAIN & SPIN (drenaje y centrifugado) para drenar el exceso de agua. No intente forzar la apertura de la compuerta. INdICadOR dE dELaY WaSh (LaVadO dEMORa) Este indicador muestra que la lavadora ha sido programada para un DELAY WASH (lavado demora). La lavadora comenzará a funcionar automáticamente después de que se ha completado el tiempo de espera fijado.

La pantalla LED los ajustes, el tiempo restante estimado, las opciones y los mensajes de estado correspondientes a su lavadora. Cuando se enciende la lavadora, se iluminará la luz de la pantalla.

54C Ó M O U S A R fUNCIONaMIENTO dE La LaVadORa Apriete el botón de ENCENDIDO/APAGADO para encender la lavadora. Las luces alrededor de la perilla selectora de ciclos se iluminarán. Gire la perilla selectora al ciclo deseado. La pantalla mostrará el preajuste programado de Rinse/Wash Temperature (temperatura de enjuague/lavado), Spin Speed (velocidad de centrifugado), Soil Level (nivel de suciedad), y Option (opción) para ese ciclo. Si desea cambiar los ajustes para ese ciclo, presione el boton(es) de ajuste de ciclo ad- ecuado hasta que la luz que indica el ajuste deseado se encienda. NOTA: Para proteger sus prendas de vestir, no todas las temperaturas de lavado/ enjuague, velocidades de centrifugado, niveles de suciedad u opciones están disponibles en cada ciclo.

Seleccione cualquier opción(es) de ciclo adicional(es), tales como LAVAR DE TONEL o LAVADO DEMORA apretando el botón para tal opción. NOTA: Para proteger sus prendas de vestir, no todas las temperaturas de lavado/ enjuague, velocidades de centrifugado, niveles de suciedad u opciones están disponibles en cada ciclo.

Apriete el botón de INICIO/PAUSA para iniciar el ciclo. La compuerta se asegurará, la pantalla cambiará, y la lavadora calculará el tiempo restante estimado. Una vez que la lavadora haya calculado el tiempo de ciclo total estimado, comenzará a trabajar. Para pausar el ciclo en cualquier momento, apriete PAUSE (pausa). NOTA: El tiempo de ciclo mostrado puede mostrarse mucho más largo que el de una lavadora de carga superior. El tiempo mostrado corresponde al ciclo completo, no solo la porción de agitación del ciclo, como se muestra típicamente en una lavadora de carga superior. NOTA: Si la temperatura en la lavadora es demasiado alta, no se podrá liberar la compuerta hasta que se haya enfriado la lavadora. Si el nivel de agua es demasiado alto, seleccione el ciclo DRAIN & SPIN (drenaje y centrifugado) para drenar el exceso de agua. No intente forzar la apertura de la compuerta. Se puede reducir significativamente el tiempo de lavado para cargas pequeñas o poco sucias seleccionando el ciclo de Speed Wash (lavado rápido) y programando el botón de Soil Level (nivel de suciedad) a Light (ligero).

Una vez que ha cargado la lavadora y añadido los productos de lavado (detergente, blanqueador y/o suavizante): Cuando se ha terminado la carga, la alarma (de haberse programado) sonará y se desasegurará la compuerta. Quite las prendas húmedas fuera de la lavadora inmediatamente. Revise debajo del sello de la compuerta observando que no haya artículos pequeños.

1.200 r.p.m. Esto reduce el ciclo de

secado y ahorra energía. Apriete el boton SPIN SPEED (velocidad de centrifugado) until the indicator light for the desired setting is lit. Algunas telas, como las delicadas, requieren una velocidad de centrifugado mas lenta. El ciclo de Drain & Spin (drenaje y centrifugado): El botón de Spin Speed (velocidad de centrifugado) también activa el ciclo de Drain & Spin (drenaje y centrifugado) para drenar el lavado y centrifugar las prendas; por ejemplo, si desea sacar las prendas antes de que el ciclo haya terminado. Para activar el ciclo DRAIN & SPIN (drenaje y centrifugado): Apriete el botón ENCENDIDO/APAGADO para encender la lavadora. Apriete el botón SPIN SPEED (velocidad de centrifugado). Seleccione la velocidad de centrifugado deseada. NOTA: Si se ha seleccionado NO SPIN (sin centrifugado), la lavadora únicamente drenará. Apriete el botón INICIO/PAUSA. C Ó M O U S A R

BOTONES DE CONFIGURACIÓN DE CICLO

Cada ciclo tiene ajustes preprogramables que se seleccionan automáticamente. También puede personalizar los ajustes utilizando los botones de programación de ciclos. Presione el boton para dicho ajuste hasta que la luz que indica el valor deseado se encienda. La lavadora ajusta automáticamente el nivel de agua según el tipo y tamaño de la carga de lavado para proporcionar los mejores resultados y eficiencia máxima. Puede parecer que no hay agua dentro del tambor en algunos ciclos, pero esto es normal. NOTA: Para proteger sus prendas de vestir, no todas las temperaturas de lavado/enjuague, velocidades de centrifugado, niveles de suciedad u opciones están disponibles en cada ciclo. Vea la Guía de ciclos para obtener más detalles. WASH/RINSE (lavado/enjuague) Selecciona la combinación de temperatura de lavado y enjuague para el ciclo seleccionado. Apriete el boton WASH/RINSE(lavado/enjuague) hasta que la luz que indica el ajuste deseado se encienda.

• Su lavadora contiene un elemento de calentamiento que propulsa la temperatura del agua caliente para ajustes extra calientes (Extra Hot). Esto brinda un desempeño de lavado mejorado que con los ajustes de calefactor de agua normales.

• Seleccione la temperatura de agua adecuada para el tipo de carga que se encuentra lavando. Siga las instrucciones de la etiqueta de mantenimiento de la tela para obtener los mejores resultados.

• Los enjuagues calientes dejan las cargas más secas que los fríos. Los enjuagues calientes pueden aumentar las arrugas.

• En climas fríos, un enjuague caliente permite mayor comodidad en la manipulación de la carga.

• Los enjuagues fríos ahorran energía. SOIL LEVEL (nivel de suciedad) Ajusta el ciclo seleccionado para permitir más tiempo de lavado para prendas muy sucias o menos tiempo para prendas levemente sucias. Presione el boton NIVEL DE SUCIEDAD hasta que la luz que indica el ajuste deseado se encienda.

56C Ó M O U S A R Guía de Secado – Secado Automático Los sensores electrónicos miden la temperatura del vapor a fin de aumentar o disminuir la temperatura del secado para un tiempo de reacción más rápido y un control de temperatura más ajustado. DRY (secado) Las opciones de secado se seleccionan fácilmente con el botón DRY (secado). Para un secado aún mayor, asegúrese que las prendas a cargar sean de material y grosor similar. No sobrecargue la lavadora colocando demasiadas prendas en el tambor. Éstas deben circular sin obstrucciones. Si desea abrir la puerta y retirar la carga antes de que la lavadora haya finalizado el ciclo de SECADO, recuerde presionar el botón INICIO/PAUSA. Al presionar el botón DRY (secado), puede seleccionar: LOW TEMP (BAJA TEMPERATURA) – Para telas delicadas DAMP (DAMP) – Para un secado húmedo de la tela NORMAL – Para un secado general MORE (MÁS) – Para telas más gruesas 30/60/90/120 – Para un secado cronometrado

• La capacidad de la máquina para lavar ropa es dos veces mayor que para secar prendas. Si la máquina se va a usar para secar una carga, entonces la carga de lavado debe reducirse a la mitad para un desempeño de secado efectivo. Si lava una carga completa, quite la mitad de la ropa antes de comenzar el ciclo de secado.

• La característica Wrinkle Care (cuidado de arrugas) se configura automáticamente cuando el ciclo de secado ha finalizado y no puede desactivarse.

• Esta característica ayuda a evitar el arrugado de la ropa si no se quita rápidamente cuando finaliza el ciclo de secado. Cuando el ciclo de secado ha finalizado, aparecerá la indicación " " (Enfriamiento) en la multi-pantalla. El Enfriamiento se acciona automáticamente cuando se termina un ciclo de secado. Si usted va a salir, retire un poco de ropa de la secadora en cuanto se detetenga, a fin de evitar la formación de arrugas. El Enfriamiento funciona periódicamente, haciendo girar, reacomodando y ventilando la carga de ropa para evitar las arrugas, sin calor, hasta por 4 h. El mensaje " " va a seguir apareciendo hasta que la ropa sea sacada o se presione el botòn Encendido. BOTONES DE CONFIGURACIÓN DE CICLO (cont.) Guía de Secado – Secado Cronometrado

• Presione el botón DRY (secado) en forma repetida para configurar el tiempo de secado para que se incremente cada 30 minutos: 30-60-90-120 minutos.

• El ciclo de secado puede durar hasta 120 minutos. Si selecciona sólo Secado, el ciclo se iniciará después del Centrifugado.

• Los tiempos de secado varían mucho dependiendo de la humedad, la temperatura del ambiente y el tipo de tela. Es posible que necesite agregar más. Su experiencia personal será la mejor guía. Consejos de Secado Prendas de Lana No enrolle prendas de lana secas. Acomódelas en su forma original y séquelas de forma estirada. Material Tejido

• Algunos materiales tejidos se pueden encoger durante el secado.

• Siempre estírelos inmediatamente después del secado. Presión Permanente y Sintéticoas

No sobrecargue la secadora.

• Retire las prendas con estampados permanentes de forma inmediata después del secado a fin de evitar arrugas. Material de Fibra o Cuero Siempre revise las instrucciones del fabricante. Ropa de Bebé y Camisón de Noche Siempre revise las instrucciones del fabricante. Gomas y Plásticos No seque prendas que contengan goma o plásticos, tales como: a) Delantales, baberos, cobertores de sillas b) Cortinas y trapos de mesa c) Batas de baño Fibra de Vidrio No seque prendas de fibra de vidrio en la secadora. Es posible que las partículas de vidrio que queden dentro de la secadora se adhieran a la ropa en el siguiente lavado, lo cual irritará su piel. Ciclos de SECADO Recomendados Según el Tipo de Prenda: a) P lanchado Permanente – LOW TEMP (BAJA TEMPERATURA) b) Si quiere planchar las prendas – DAMP (DAMP) c) Algodón/Toallas – NORMAL d) Pañales – MORE (MÁS) NOTA: Con la configuración de Secado Automático, el tiempo estimado de secado puede variar con relación al tiempo de secado normal. El tipo de tela, el tamaño de la carga y el nivel de secado configurado afectan el tiempo de secado. 57C Ó M O U S A R

BOTONES DE OPCIÓN DE CICLO

Su Lavadora dispone de varias opciones de ciclo adicionales, las cuales personalizan los ciclos para cumplir con sus necesidades individuales. Ciertos botones de opción también incorporan una función especial (vea la siguiente página para obtener mayor información) que puede activarse apretando y manteniendo apretado ese botón de opción por 3 segundos. Para añadir opciones de ciclo al ciclo: Encienda la lavadora y gire la perilla selectora de ciclos para seleccionar el ciclo deseado. Use los botones de programación de ciclo para fijar los ajustes para ese ciclo. Apriete el(los) botón(es) de opción de ciclo para la opción que desea añadir. Los botones de opción de ciclo, a excepción de LAVAR DE TONEL y LAVADO DEMORA, se encenderán cuando se seleccionan. Apriete el botón INICIO/PAUSA para iniciar el ciclo. La lavadora se iniciará automáticamente. NOTA: Para proteger sus prendas de vestir, no todas las temperaturas de lavado/enjuague, velocidades de centrifugado, niveles de suciedad u opciones están disponibles en cada ciclo. Vea la Guía de ciclos para obtener más detalles.

Puede ocurrir la acumulación de residuos de detergente en el lavadero después de algún tiempo, lo que puede causar un olor a humedad o moho. El ciclo LAVAR DE TONEL está especialmente diseñado para eliminar esta acumulación. Apriete y mantenga apretado el botón LAVAR DE TONEL para activar este ciclo. La pantalla mostrará un mensaje de añadir blanqueador líquido en el cajón de depósito. Después que haya terminado el ciclo, abra la compuerta y permita que el interior del tambor se seque completamente. NOTA: NO use este ciclo con prendas, NI añada detergente o suavizante. LAVADO DEMORA Una vez que haya seleccionado el ciclo y otros ajustes, apriete este botón para demorar el inicio del ciclo de lavado. Cada vez que se aprieta este botón se aumenta el tiempo de LAVADO DEMORA en lapsos de 1 hora, hasta 19 horas. DELAY WASH ENJUAGUE EXTRA Esta opción añadirá un ciclo de enjuague extra al ciclo seleccionado. Use esta opción para ayudar a asegurar la eliminación de residuos de detergente o blanqueador de las telas.

Seleccione esta opción para prendas muy sucias, tales como prendas de juego o de trabajo. El Ciclo para manchas añadirá tiempo de lavado al ciclo seleccionado, así como un ciclo de enjuague adicional.

Seleccione esta opción para añadir agua adicional a los ciclos de lavado y enjuague para la obtención de resultados superiores, especialmente con artículos grandes o voluminosos. TUB CLEAN

El tambor está equipado con una luz LED azul que se enciende cuando se prende la lavadora. Esta luz se apaga automáticamente cuando se cierra la compuerta e inicia el ciclo. Para encender la luz durante un ciclo, apriete y mantenga apretado el botón LUZ DEL TAMBOR. Se iluminará la luz del tambor y luego se apagará automáticamente después de 4 minutos. PRELAVADO Seleccione esta opción para añadir un prelavado de 16 minutos y un ciclo de centrifugado al ciclo escogido. Esta opción es especialmente útil para artículos muy sucios. STAINCYCLE SPINSENSE™ WATER PLUS 58Lavar Mano/Lana

• Sólo las prendas de lana marcadas como “apta para lavadora” deben lavarse en esta máquina.

• Lave sólo pequeñas cargas para un cuidado óptimo de las telas (menos de 3,6 kg)

• Sólo deben usarse detergentes neutrales (aptos para lana) (Sólo se necesita una pequeña cantidad de detergente debido al tamaño pequeño de carga y el bajo volumen de agua del ciclo).

• El ciclo LAVADO A MANO/LANA utiliza un secado delicado y un centrifugado de baja velocidad para un cuidado extremo de las telas. FUNCIONES ESPECIALES Los botones de función también activan funciones especiales, incluyendo Bloqueo para niños, sensor de centrifugado. Apriete y mantenga apretado el botón de opción marcado con la función especial por 3 segundos para activar. C Ó M O U S A R STAINCYCLE SPINSENSE™ El ciclo de lavado de lana de esta máquina ha sido aprobado por Woolmark para el lavado de productos Woolmark aptos para lavadoras siempre que tales productos se laven de acuerdo con las instrucciones de la etiqueta de la prenda y las emitidas por el fabricante de esta lavadora, M0807.

SENSOR DE CENTRIFUGADO

Sensor de centrifugado se puede usar para reducir o eliminar vibraciones, especialmente en instalaciones con pisos de madera, Para activar SENSOR DE CENTRIFUGADO: Mientras la lavadora esté funcionando en cualquier ciclo, mantenga presionado el botón ciclo de manchas durante 3 segundos. La luz del SPIN SPEED se queda encendida mientras la lavadora está funcionando para mostrar que sensor de centrifugado está activo. La función sensor de centrifugado permanecerá activa durante cada ciclo, incluso durante un corte de luz. Para cancelar SENSOR DE CENTRIFUGADO: Mantenga presionado el botón ciclo de manchas durante 3 segundos para apagar la función sensor de centrifugado. Certified by NSFCertificado por NSFNSF International (formalmente La Base Nacional de Saneamiento) certifica el curso SANITARIO, cuyo objetivo es reducir 99,9% de bacterias, no se convervara a la proxima carga despues del ciclo en la lavadora

CIERRE A PRUEBA DE NIÑOS

Use esta función para prevenir el uso no deseado de la lavadora o para impedir cambiar los ajustes de un ciclo mientras la lavadora se encuentra en funcionamiento. Apriete y mantenga apretado el botón de PREWASH (prelavado) por 3 segundos para activar o desactivar el CHILD LOCK (CIERRE A PRUEBA DE NIÑOS) Se mostrará el símbolo de CHILD LOCK en la pantalla, y todos los controles permanecerán desactivados. Se puede bloquear a la lavadora durante un ciclo. Cuando CHILD LOCK este seleccionado, la pantalla alterna entre CL y el tiempo restante. 59M A N T E N I M I E N TO Y L I M P I E Z A wADVERTENCIA:

• Desenchufe la lavadora antes de limpiar la misma para evitar el riesgo de descargas eléctricas. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte.

• Al limpiar la lavadora nunca utilice químicos de corte, limpiadores abrasivos o solventes. Los mismos dañarán su aspecto. Limpieza del exterior El mantenimiento adecuado de su lavadora podría prolongar su vida útil. El exterior de la unidad puede limpiarse con agua tibia y un detergente de jabón medio, no abrasivo. Limpie inmediatamente cualquier clase de fuga, con un trapo suave húmedo. IMPORTANTE: No use alcohol desnaturalizado, disolventes o productos similares. Nunca use limpiadores abrasivos o de lana metálica; pueden dañar la superficie. LIMPIEZA REGULAR Mantenimiento y limpieza del interior Use una toalla o trapo suave para pasar por la apertura de la compuerta de la lavadora, el burlete y/o la compuerta de vidrio. Estas áreas deben mantenerse limpias para asegurar la impermeabilidad. Asegúrese de limpiar debajo del sello de caucho interior para eliminar cualquier resto de humedad o suciedad. Siempre remueva artículos de la lavadora tan pronto como se complete el ciclo. De lo contrario se podrían causar arrugas, transferencias de color y mal olor. Ejecute el ciclo TUB CLEAN (limpieza de tubo) regularmente para eliminar la acumulación de detergente y otros residuos. NOTA: Si utilize el ciclo TUB CLEAN mensualmente, el tambor de lavado se mantendrá limpio. Cómo quitar las manchas del sellado de la puerta NOTA: Use guantes de goma y protección ocular mientras realiza el siguiente procedimiento: Diluya 3/4 taza (177 ml) de lejía líquida con 1 galón (3,8 L)de agua tibia/caliente. Utilice esta solución para limpiar todas las superficies dela junta a fin de quitar los depósitos que estén provocando los olores. (Asegúrese de doblar el reborde de la junta para llegar bajo el extremo donde pueden acumularse residuos). Limpie la junta con un paño seco. Deje la puerta abierta para que la junta se seque por completo. No use lejía sin diluir porque puede dañar la junta. Siga las instrucciones del fabricante para un uso adecuado de la lejía. Si la junta no puede limpiarse adecuadamente, ésta debe cambiarse.

Lea detenidamente estas instrucciones antes de iniciar el ciclo LIMPIEZA DE LA CUBETA. Abra la puerta y retire cualquier prenda existente en el tambor de lavado. Abra el compartimento del dispensador. Añada lejía de cloro líquida o limpiador de cubetas. Pueden usarse algunos limpiadores de cubetas en polvo o pastillas fabricadas a tal efecto. (NOTA: no añada ningún detergente o suavizante para ropa al realizar la LIMPIEZA DE LA CUBETA). - Si usa lejía de cloro líquida Añada lejía de cloro líquida en el compartimento para lejía del dispensador. (NOTA: no rebase la línea de llenado máximo y no vierta lejía líquida sin diluir directamente dentro del tambor de lavado). - Si usa limpiador en polvo Retire el recipiente de detergente líquido y añada limpiador en polvo al compartimento de lavado principal del dispensador. - Si usa limpiador en pastillas Añada el limpiador en pastillas directamente al tambor de lavado. (NOTA: no añada limpiador en pastillas al dispensador). Cierre el dispensador y la puerta de la lavadora. Escoja el programa LIMPIEZA DE LA CUBETA (TUB CLEAN) y pulse INICIO. NOTA : Se recomienda usar el programa de LIMPIEZA DE LA CUBETA una vez al mes. Si ya se hubiera formado moho o se percibiese olor a humedad, ejecute el programa de LIMPIEZA DE LA CUBETA semanalmente durante 3 semanas. Una vez completado el programa de LIMPIEZA DE LA CUBETA o cuando la lavadora no vaya a usarse, deje la puerta de la máquina abierta para lograr una ventilación y un secado interior óptimo.

Limpieza del depósito Se debe limpiar el depósito periódicamente para eliminar la acumulación de detergente y otros productos de lavandería. Tire del cajón de depósito hasta que se detenga. Apriete el botón en el centro del cajón tire para quitar el vapor.

Quite los insertos del cajón, y límpielos con agua caliente y un trapo o cepillo suaves para eliminar cualquier residuo o acumulación. Limpie el interior de la apertura del cajón con un trapo húmedo. Vuelva a montar el cajón y reinstale la apertura del mismo. NOTA: No use ninguna otra cosa que no sea agua caliente para limpiar el cajón, insertos y aperturas del mismo. Si cualquier tipo de limpiador del hogar drena al interior de la lavadora, ejecute un ciclo RINSE+SPIN (enjuague+centrifugado) antes de guardar ropas.

M A N T E N I M I E N TO Y L I M P I E Z A Almacenamiento de la lavadora Si no se utilizará la lavadora por un período prolongado de tiempo y se encuentra en un área que puede estar expuesta a temperaturas de congelamiento: Cierre la llave de suministro de agua. Desconecte las mangueras del suministro de agua y drene el agua de las mangueras. Conecte el cable eléctrico a un tomacorriente conectado a tierra correctamente. Añada 3,8 litros de anticongelante para vehículo recreacional en el tambor vacío de la lavadora. Cierre la compuerta. Seleccione el ciclo de centrifugado y deje que la lavadora centrifugue por 1 minuto para drenar el agua. NOTA: NO todo el anticongelante para vehículo recreacional será expulsado. Desconecte el cable eléctrico, seque el interior del tambor con un trapo suave, y cierre la compuerta.

Eliminación de la acumulación de cal Si vive en un área con agua dura, se pueden formar depósitos calcáreos a partir de los componentes internos de la lavadora. Se recomienda el uso de ablandador de agua en áreas con agua dura. Si se utiliza un desincrustante, asegúrese de que sea el adecuado para usar con una lavadora, y active el ciclo TUB CLEAN (limpieza de tubo) antes de lavar prendas. Se pueden eliminar los depósitos calcáreos y otras manchas del tambor de acero inoxidable utilizando un limpiador para acero inoxidable. NO use lana de acero ni limpiadores abrasivos; pueden dañar la superficie. NOTA: Si limpia el dispensador de detergente semanalmente, siempre lo dispensará correctamente. Quite los insertos del depósito. Drene cualquier resto de agua en los compartimientos y séquelos. Almacene la lavadora en posición vertical. Para eliminar el anticongelante de la lavadora después del almacenamiento, active la lavadora por un ciclo completo utilizando detergente. ¡No añada prendas para lavar! LIMPIEZA REGULAR (cont.) 61M A N T E N I M I E N TO Y L I M P I E Z A Limpieza de los filtros de entrada de agua Si la lavadora detecta que el agua no está ingresando al cajón de depósito, se mostrará un mensaje de error en la pantalla. Si vive en una zona de agua dura, esto puede ser el motivo del taponamiento de los filtros de entrada. Cierre ambas llaves de agua completamente. Desatornille las tuberías de agua caliente y fría de la parte posterior de la lavadora.

Quite cuidadosamente los filtros de las entradas de agua, luego remójelas en vinagre blanco o un eliminador de depósitos calcáreos, siguiendo las instrucciones del fabricante. Enjuague profundamente antes de reinstalar. Apriete los filtros nuevamente en su lugar y vuelva a conectar las tuberías de agua. NO ponga en funcionamiento la lavadora sin los filtros de entrada.

IMPORTANTE: Ponga mucho cuidado al quitar y limpiar los filtros. Si no se pueden limpiar los filtros o están dañados, NO ponga en funcionamiento la lavadora sin los filtros de entrada. Póngase en contacto con el Departamento de Atención al Cliente de LG o llame a un técnico de mantenimiento calificado de LG. Filtro de entrada MANTENIMIENTO IMPORTANTE: Usar SOLAMENTE las mangueras de la entrada proporcionadas por LG de este producto del lavadero. Las mangueras del mercado de accesorios no están garantizadas para caber o para funcionar correctamente. Otras mangueras pueden no apretar correctamente y podrían causar los escapes. El daños subsecuente al producto o a la propiedad no serán cubiertos de conformidad con la garantía de LG. 62Limpieza del filtro de la bomba de drenaje Se pueden acumular pelusas y otros objetos y taponar el filtro de la bomba de drenaje. Si la lavadora no drena adecuadamente, desconéctela y deje enfriar el agua, de ser necesario, antes de continuar. Abra el filtro del panel de acceso de la bomba de desagüe.

Desenganche la manguera de drenaje y tírela hacia fuera. Coloque el extremo de la manguera de drenaje en una cacerola, balde, o drenaje de piso para recoger el agua.

M A N T E N I M I E N TO Y L I M P I E Z A Quite el tapón de la manguera de drenaje, y deje que el agua drene completamente. Gire el filtro de la bomba en sentido contrario a las agujas del reloj para quitarlo. Quite cualquier depósito de pelusa o objetos extraños del filtro de la bomba. Siga las indicaciones anteriores (pero a la inversa) para reinstalar el filtro de la bomba de drenaje y la manguera de drenaje. Asegúrese de cerrar el panel de cubierta cuando haya terminado.

MANTENIMIENTO (cont.) Manguera de drenaje Tapón Filtro de la bomba 63R E S O L U C I Ó N D E P RO B L E M A S

SONIDOS NORMALES QUE PODRÍA ESCUCHAR

Problema Causas posibles Soluciones Ruidos de traqueteo Sonido de golpes Fugas de agua alrededor de la lavadora

• Objetos extraños, tales como llaves, monedas, o imperdibles, pueden encontrarse en el tambor o bomba.

• Las cargas pesadas pueden producir sonidos de golpes.

• La lavadora podría estar desbalanceada.

• No se han quitado los pernos y/o los materiales de embalaje.

• La carga de lavado podría estar distribuida de manera desigual en el tambor.

• No todas las patas niveladoras se encuentran apoyadas firmemente en el piso.

• El piso no es lo suficientemente rígido.

• La conexión de la manguera de llenado está floja en la llave o en la lavadora.

• Las tuberías de drenaje del hogar están taponadas.

• Detenga la lavadora y revise que no se encuentren objetos extraños en el tambor y el filtro de drenaje. Si el ruido continúa después de que se vuelva a encender la lavadora, llame a mantenimiento.

• Esto es normal. Si el sonido continúa, la lavadora probablemente está desbalanceada. Detenga la lavadora y vuelva a distribuir la carga de lavado.

• Detenga la lavadora y vuelva a distribuir la carga de lavado.

• Vea las Instrucciones de instalación para referirse a cómo quitar los pernos de embalaje y el embalaje.

• Detenga la lavadora y vuelva a distribuir la carga de lavado.

• Ajuste las patas niveladoras. Asegúrese de que las cuatro patas se encuentren haciendo contacto firme con el piso mientras la lavadora se encuentra en el ciclo de centrifugado con una carga.

• Asegúrese que el piso es sólido y no flexiona. Refiérase a la sección de instalación “Piso”.

• Revise las mangueras. Revise y ajuste las conexiones de la manguera.

• Destape la tubería de drenaje. Póngase en contacto con un plomero de ser necesario. Se pueden escuchar los siguientes sonidos mientras la lavadora se encuentra en funcionamiento. Son normales. Chasquido: El seguro de la compuerta se vuelve a colocar cuando la misma se cierra y abre. Sonido de chorro o sibilante: Chorro de agua o en circulación durante el ciclo. Zumbido o gorgoteo: La bomba de drenaje bombea agua de la lavadora al final de un ciclo. Salpicadura: Las prendas dan vueltas en el tambor durante los ciclos de lavado y enjuague.

ANTES DE LLAMAR A MANTENIMIENTO

Su lavadora está equipada con un sistema de monitoreo de error automático para la detección y el diagnóstico de problemas en una etapa temprana. Si su lavadora no funciona adecuadamente o no funciona del todo, revise lo siguiente antes de llamar a mantenimiento. Ruido de vibración Cantidades excesivas de espuma

• Demasiado detergente o detergente incorrecto.

• Reduzca la cantidad de detergente o utilice detergente con baja producción de espuma. Utilice detergente que porta el logotipo HE (Alta eficiencia) únicamente. Telas manchadas

• Agregue detergente en el tambor de la lavadora.

• No ha descargado la lavadora con rapidez.

• No han sido clasificadas las prendas correctamente.

• Cargue los productos de lavado en los compartimientos adecuados.

• Siempre remueva artículos de la lavadora tan pronto termine el ciclo.

• Siempre lave las prendas de colores oscuros separadas de las de colores claros y de color blanco para evitar manchas. De ser posible, no lave prendas muy sucias con otras menos sucias. 64ANTES DE LLAMAR A MANTENIMIENTO (cont.) Problema Causas posibles Soluciones La lavadora se llena con agua lentamente o no se llena del todo, o la pantalla muestra: La lavadora no se enciende Olor a humedad o moho en la lavadora

• Las llaves de agua no están completamente abiertas.

• Las mangueras de la tubería de agua están curvadas, apretadas o dobladas.

• Los filtros de la entrada de agua están taponados.

• La presión de agua hacia la llave u hogar es muy baja.

• El cable eléctrico no está enchufado adecuadamente.

• El fusible del hogar está quemado, el cortacircuitos se ha accionado, o ha ocurrido una interrupción eléctrica.

• La compuerta no está cerrada adecuadamente.

• Se ha utilizado demasiado detergente o el detergente incorrecto.

• El interior del lavadero no se ha limpiado adecuadamente.

• Asegúrese de que las llaves de agua están abiertas completamente.

• Asegúrese de que las mangueras de agua no están agarradas o curvadas. Tenga cuidado al transportar la lavadora.

• Limpie los filtros de entrada. Vea la sección de Mantenimiento y limpieza.

• Revise otra llave en el hogar para asegurar que la presión de agua del hogar es adecuada.

• Asegúrese de que el enchufe está conectado de manera segura a un tomacorriente de 3 patas, con conexión a tierra de 120 V AC, 60 Hz.

• Reactive el disyuntor o cambie el fusible. No aumente la capacidad del fusible. Si el problema se debe a una sobrecarga de circuito, pida a un electricista calificado que solucione el problema.

• Asegúrese de que la compuerta está adecuadamente cerrada y apriete el botón INICIO/PAUSA. Después de iniciar un ciclo, puede demorar algunos momentos antes que el tambor empiece a girar o centrifugar. La lavadora no centrifuga a menos que la compuerta esté cerrada (el mensaje DOOR LOCK (seguro de la compuerta) aparecerá en la pantalla).

• Si la compuerta está cerrada y asegurada y se muestra el mensaje de error de compuerta abierta, llame a mantenimiento.

• Utilice detergente de alta eficiencia HE (High-Efficiency) únicamente, según las instrucciones del fabricante.

• Active el ciclo TUB CLEAN (limpieza de tubo) de manera regular. Asegúrese de limpiar alrededor y debajo del sello de la compuerta con frecuencia.

• Limpie alrededor del sellado/vidrio de la puerta para evitar olores o moho:

1. Seque con un paño el sellado/vidrio de la puerta y el

área de apertura de la puerta.

2. Limpie alrededor del tambor interno/sellado de la puerta

y el sellado inferior de la puerta. Si la lavadora no centrifuga, o el mensaje indica:

• La lavadora programa automáticamente el tiempo de lavado según la cantidad de prendas de lavado, presión del agua, temperatura del agua y otras condiciones de funcionamiento.

• Esto es normal. La lavadora programa automáticamente el ciclo de tiempo para brindar resultados óptimos para el ciclo seleccionado. El tiempo de ciclo de lavado toma más tiempo de lo normal La compuerta no se abre cuando se ha detenido o pausado el ciclo

• La temperatura interior de la lavadora es demasiado elevada

• El nivel del agua en la lavadora es demasiado alto.

• La compuerta de la lavadora dispone de un seguro para prevenir quemaduras. Deje que la lavadora se enfríe hasta que el indicador del DOOR LOCK (seguro de la compuerta) se apague en la pantalla.

• Deje que la lavadora complete el ciclo programado, o ejecute el ciclo DRAIN & SPIN (drenaje/centrifugado) para drenar el agua. El agua en la lavadora drena demasiado lento o no drena, o la pantalla muestra:

• La manguera de drenaje está doblada, apretada o taponada.

• El filtro de drenaje está taponado.

• Asegúrese de que la manguera de drenaje esté libre de taponamientos, dobladuras, etc., y no está apretada debajo de la lavadora.

• Limpie el filtro de drenaje. Vea la sección de Mantenimiento y limpieza. R E S O L U C I Ó N D E P RO B L E M A S 65Problema Causas posibles Soluciones La pantalla muestra:

• La carga es demasiado pequeña.

• La carga está desbalanceada.

• La lavadora cuenta con un sistema de detección y corrección de desbalances. Si se cargan artículos pesados individuales (alfombra de baño, bata de baño, etc.) y hay demasiado desbalance, la lavadora realizará algunos intentos para reiniciar el ciclo de centrifugado. Si aún se detecta desbalance, la lavadora se detendrá y se mostrará el código de error.

• Añada 1 ó 2 prendas similares para ayudar a balancear la carga.

• Vuelva a acomodar las prendas para ayudar a balancear la carga.

• Desconecte la lavadora y llame a mantenimiento. La pantalla muestra:

• El nivel del agua es demasiado alto debido a una válvula de agua con falla.

• Cierre las llaves de agua, desconecte la lavadora, y llame a mantenimiento. La pantalla muestra:

• El sensor de nivel del agua no está funcionando correctamente.

• Cierre las llaves de agua, desconecte la lavadora, y llame a mantenimiento. La pantalla muestra:

• El circuito de protección termal de carga en el motor se ha activado.

• Deje la lavadora en espera por 30 minutos para permitir que se enfríe el motor; luego reinicie el ciclo. Si aparece el código de error LE, desenchufe la lavadora y llame a mantenimiento. La pantalla muestra:

• Ha ocurrido un corte de corriente.

• Reinicie el ciclo. La pantalla muestra: La luz del tambor no permanece encendida

• La luz del tambor se apaga automáticamente cuando se inicia la lavadora. Apriete y mantenga apretado el botón RINSE+SPIN (enjuague+centrifugado) por 3 segundos para encender la luz; se apagará automáticamente después de 4 minutos. El monitor de remoto de lavado (accesorio opcional) no está funcionando correctamente

• Consulte el manual de instrucciones del Monitor remoto de lavado.

• Consulte el manual de instrucciones del Monitor remoto de lavandería. Prendas arrugadas

• No ha descargado la lavadora con rapidez.

• Ha sobrecargado la lavadora.

• Las mangueras de agua han sido invertidas de entrada.

• Siempre remueva artículos de la lavadora tan pronto termine el ciclo.

• Se puede cargar la lavadora completamente, pero el tambor no puede quedar colmado de prendas. La compuerta de la lavadora deberá cerrar con facilidad.

• El ciclo de enjuague con agua caliente puede aumentar las arrugas. Verifique la conexión de las mangueras. R E S O L U C I Ó N D E P RO B L E M A S ANTES DE LLAMAR A MANTENIMIENTO (cont.)

• Revise el suministro de agua

• Gire el tapon de agua. Si " " no desaparece, desconecte el aparato y llame al servicio técnico La pantalla muestra:

66DIMENSIONES Y ESPECIFICACIONES CLAVE

Model WM3987H* Descripción Lavadora de carga frontal Requisitos eléctricos 120 V CA a 60 Hz. Presión de agua máx. 14,5~116 libras por pulgada cuadrada (100~800 kPa) Dimensiones 68,6 cm (anchura) X 75,6 cm (prof.) X 98,3 cm (altura), 129,5 cm (profundidad con la compuerta abierta) 27" (anchura) X 29

/16" (altura), 51" (profundidad con la compuerta abierta) Peso neto 91 Kg (201 libras) Presión de agua máx. 1.200 r.p.m. El aspecto y las especificaciones enumeradas en esta guía podrían variar debido a mejoras constantes del producto. E S P E C I F I CAC I O N E S / AC C E S O R I O S O P C I O N A L E S ACCESORIOS OPCIONALES Para estos y otros productos LG, llame a su distribuidor LG local, o visite nuestro sitio Web en us.lge.com. Pedestal Incremente el desempeño de su lavadora LG con los pedestales de 35,5 centímetros (14 pulgadas) de alto correspondientes. Proveen un cajón de almacenamiento para brindar mayor comodidad. Pedestal 14" Color WDP3W Blanco WDP3B Negro WDP3S Titanio WDP3N Azul medianoche WDP3R Rojo Cereza Kit de apilado Si no se dispone de espacio, utilice este kit para apilar de manera segura su lavadora de carga frontal y secadora LG. Kit de abrazadera Color WSTK1 Blanco BSTK1 Negro SSTK1 Titanio NSTK1 Azul medianoche RSTK1 Rojo Cereza 67Su máquina lavadora LG será reparada o reemplazada, a discreción de LG, si se comprueba que existe un defecto en el material o la mano de obra bajo condiciones de uso normales, durante el período de garantía (“Período de garantía”) establecido más abajo, vigente desde la fecha (“Fecha de compra”) de la compra del cliente original de producto. Esta garantía es válida únicamente para el comprador original del producto y cuando se usa en EE. UU., incluyendo Alaska, Hawaii, y los territories de los EE. UU., exclusivamente. ESTA GARANTÍA REEMPLAZA CUALQUIER OTRA, EXPRESA O IMPLÍCITA, INCLUYENDO SIN LIMITACIÓN, CUALQUIER GARANTÍA DE COMERCIALIZACIÓN O ADECUACIÓN PARA UN PROPÓSITO DETERMINADO. EN LA MEDIDA REQUERIDA POR LA LEY, CUALQUIER GARANTÍA IMPLÍCITA SE LIMITA EN SU VIGENCIA AL PERÍODO DE GARANTÍA EXPRESA INDICADO MÁS ARRIBA. NI EL FABRICANTE NI EL DISTRIBUIDOR DE LOS EE. UU. SERÁN RESPONSABLES POR DAÑOS INCIDENTALES, CONSECUENCIALES, INDIRECTOS, ESPECIALES O PUNITIVOS DE CUALQUIER NATURALEZA INCLUYENDO SIN LIMITACIÓN, PÉRDIDA DE GANACIAS O INGRESOS, O CUALQUIER OTRA CLASE DE DAÑOS, CONTRACTUALES, EXTRACONTRACTUALES, O DE CUALQUIER TIPO. Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuenciales o limitación en la duración de una garantía implícita, de modo que la exclusión o limitación indicada anteriormente podría no aplicar en su caso. Esta garantía le brinda derechos legales específicos y podría también tener otros derechos que varían según el estado. ESTA GARANTÍA LIMITADA NO APLICA A:

Viajes de mantenimiento desde su hogar para entrega, recepción y/o instalación del producto, instrucción o reemplazo de fusibles del hogar o cableado adecuado o corrección de reparaciones no autorizadas.

Los daños o problemas operativos que resulten de la negligencia en el uso, el abuso, el funcionamiento fuera de las especificaciones medioambientales o inconsistentes con los requisitos de precauciones establecidos en la Guía de funcionamiento, accidente, insectos, incendio, inundación, instalación inadecuada, casos de fuerza mayor, modificación o alteración no autorizada, corriente o voltaje incorrectos, o uso comercial, o uso diferente al indicado. El costo de reparación o reemplazo bajo estas circunstancias excluidas será responsabilidad del cliente. NÚMEROS DE CENTROS INTERACTIVOS DE CLIENTE PERÍODO DE GARANTÍA: MANO DE OBRA: Un año desde la Fecha de compra. PIEZAS (excepto como se indica más abajo): Un año desde la Fecha de compra. Motor del tambor (Stator, Rotor, Hall sensor) : Diez años desde la Fecha de compra. Tambor de acero inoxidable: Para toda la vida. Las unidades de reemplazo y piezas de reparación podrían ser nuevas o refabricadas. Las unidades de reemplazo o piezas de reparación están garantizadas por la porción restante del período de garantía de la unidad original. LG ELECTRONICS, INC. GARANTÍA LIMITADA DE LA LAVADORA LG – EE. UU. CÓMO SE ADMINISTRA EL MANTENIMIENTO: Mantenimiento en el hogar “In-Home”: Guarde la factura fechada del distribuidor o la boleta de entrega como evidencia de la Fecha de compra como prueba para la garantía, y entregue una copia de la factura al técnico de mantenimiento al momento que se presta el mantenimiento. Llame al 1-800-243-0000 y escoja la opción adecuada para ubicar a su Centro de Mantenimiento Autorizado LG más cercano. O visite nuestro sitio Web en: http://www.lgservice.com.

PARA CONTACTAR A LG ELECTRONICS

POR CORREO: LG Customer Interactive Center P. O. Box 240007 201 James Record Road Huntsville, Alabama 35824 ATTN: CIC Llame al 1-800-243-0000 (24 horas al día, 365 días al año), y seleccione la opción adecuada a partir del menú. O visite nuestro sitio Web en: http://www.lgservice.com. Para obtener Asistencia para el cliente, información del producto o mantenimiento o distribuidor autorizado:

CARACTÉRISTIQUES SPÉCIALES
