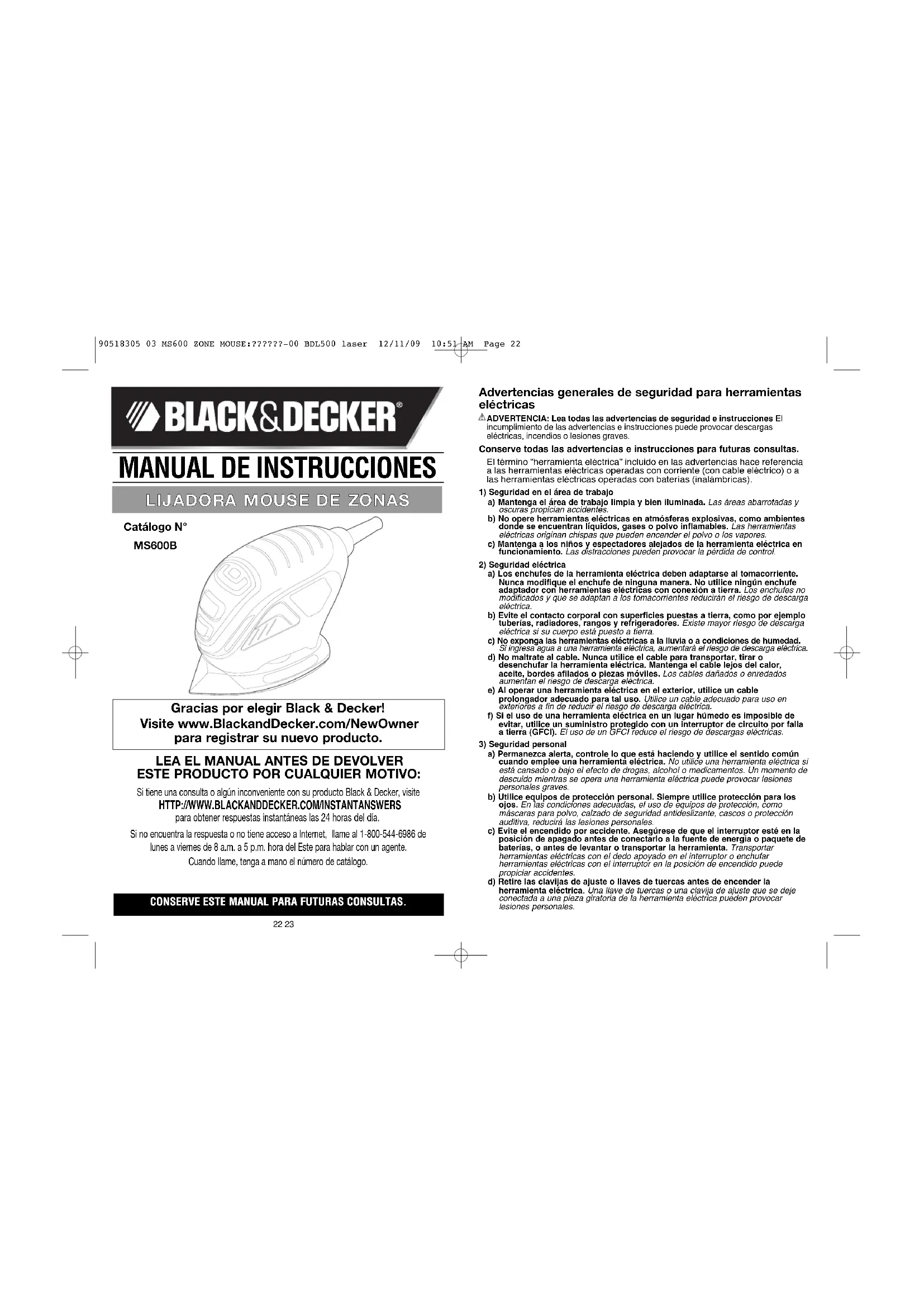

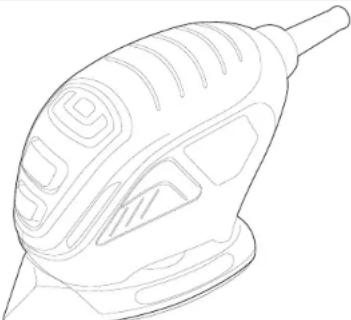

MANUAL DE USUARIO MS600B BLACK & DECKER

Renseignements relatifs au service Black & Decker exploite un réseau complet de centres de service et d'ateliers d'entretien autorisés par toute l'Amérique du Nord. Le personnel de tous les centres de service Black & Decker a reçu la formation voulue pour assurer l'entretien efficace et fiable des outils électriques. Pour obtenir des renseignements d'ordre technique, des conseils relatifs aux réparations ou des pièces de rechange d'origine, communiquer avec le centre de service Black & Decker de la région. On peut trouver l'adresse du centre de service de la région dans l'annuaire des Pages Jaunes à la rubrique “Outils électriques” ou en composant le numéro suivant : 1 (800) 544-6986. Garantie complète de deux ans pour utilisation domestique Black & Decker garantit le produit pour une période de deux ans contre les vices de matière ou de fabrication. Le produit défectueux sera réparé ou remplacé sans frais conformément à l'une des conditions suivantes. Pour échanger l'outil, il suffit de le retourner au détaillant (si le détaillant participe au programme d'échange rapide Black & Decker). Le retour doit être effectuer dans les délais impartis par la politique de retour du détaillant (habituellement entre 30 et 90 jours suivant la date d'achat). Le détaillant peut exiger une preuve d'achat. Prière de vérifier la politique de retour du détaillant au-delà des délais impartis. On peut également retourner l'outil (port payé) à un centre de service Black & Decker ou à tout autre atelier d'entretien accrédité pour y être remplacé ou réparé, à notre gré. On peut exiger une preuve d'achat. Les adresses des centres de service Black & Decker se trouvent à la rubrique “Outils électriques” des Pages Jaunes. La présente garantie ne vaut pas pour les accessoires. Les modalités de la présente garantie donnent des droits légaux spécifiques. L'utilisateur peut également se prévaloir d'autres droits selon l'état ou la province qu'il habite. Pour obtenir de plus amples renseignements, communiquer avec le directeur du centre de service Black & Decker de la région. Le produit nʼest pas conçu pour une utilisation commerciale. REMPLACEMENT GRATUIT DE L’ÉTIQUETTE D’AVERTISSEMENT : En cas de perte ou dʼendommagement des étiquettes dʼavertissement, composer le 1 800 544-6986 afin dʼen obtenir de nouvelles sans frais. Imported by / Importé par Black & Decker Canada Inc. 100 Central Ave. Brockville (Ontario) K6V 5W6 Voir la rubrique “Outils électriques” des Pages Jaunes pour le service et les ventes. 90518305 03 MS600 ZONE MOUSE:??????-00 BDL500 laser 12/11/09 10:51 AM Page 2022 23 Advertencias generales de seguridad para herramientas eléctricas ADVERTENCIA: Lea todas las advertencias de seguridad e instrucciones Elincumplimiento de las advertencias e instrucciones puede provocar descargaseléctricas, incendios o lesiones graves.Conserve todas las advertencias e instrucciones para futuras consultas.El término “herramienta eléctrica” incluido en las advertencias hace referenciaa las herramientas eléctricas operadas con corriente (con cable eléctrico) o alas herramientas eléctricas operadas con baterías (inalámbricas).1) Seguridad en el área de trabajo a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas abarrotadas y oscuras propician accidentes.b) No opere herramientas eléctricas en atmósferas explosivas, como ambientes donde se encuentran líquidos, gases o polvo inflamables. Las herramientas eléctricas originan chispas que pueden encender el polvo o los vapores.c) Mantenga a los niños y espectadores alejados de la herramienta eléctrica en funcionamiento. Las distracciones pueden provocar la pérdida de control. 2) Seguridad eléctricaa) Los enchufes de la herramienta eléctrica deben adaptarse al tomacorriente.Nunca modifique el enchufe de ninguna manera. No utilice ningún enchufe adaptador con herramientas eléctricas con conexión a tierra. Los enchufes no modificados y que se adaptan a los tomacorrientes reducirán el riesgo de descargaeléctrica.b) Evite el contacto corporal con superficies puestas a tierra, como por ejemplotuberías, radiadores, rangos y refrigeradores. Existe mayor riesgo de descargaeléctrica si su cuerpo está puesto a tierra.c) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad.Si ingresa agua a una herramienta eléctrica, aumentará el riesgo de descarga eléctrica.d) No maltrate al cable. Nunca utilice el cable para transportar, tirar odesenchufar la herramienta eléctrica. Mantenga el cable lejos del calor, aceite, bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Al operar una herramienta eléctrica en el exterior, utilice un cable prolongador adecuado para tal uso. Utilice un cable adecuado para uso en exteriores a fin de reducir el riesgo de descarga eléctrica. f) Si el uso de una herramienta eléctrica en un lugar húmedo es imposible deevitar, utilice un suministro protegido con un interruptor de circuito por fallaa tierra (GFCI). El uso de un GFCI reduce el riesgo de descargas eléctricas.3) Seguridad personala) Permanezca alerta, controle lo que está haciendo y utilice el sentido comúncuando emplee una herramienta eléctrica. No utilice una herramienta eléctrica siestá cansado o bajo el efecto de drogas, alcohol o medicamentos. Un momento dedescuido mientras se opera una herramienta eléctrica puede provocar lesiones personales graves.b) Utilice equipos de protección personal. Siempre utilice protección para los ojos. En las condiciones adecuadas, el uso de equipos de protección, como máscaras para polvo, calzado de seguridad antideslizante, cascos o protección auditiva, reducirá las lesiones personales.c) Evite el encendido por accidente. Asegúrese de que el interruptor esté en laposición de apagado antes de conectarlo a la fuente de energía o paquete debaterías, o antes de levantar o transportar la herramienta. Transportar herramientas eléctricas con el dedo apoyado en el interruptor o enchufar herramientas eléctricas con el interruptor en la posición de encendido puede propiciar accidentes.d) Retire las clavijas de ajuste o llaves de tuercas antes de encender la herramienta eléctrica. Una llave de tuercas o una clavija de ajuste que se dejeconectada a una pieza giratoria de la herramienta eléctrica pueden provocarlesiones personales.

ESTE PRODUCTO POR CUALQUIER MOTIVO: Si tiene una consulta o algún inconveniente con su producto Black & Decker, visite

HTTP://WWW.BLACKANDDECKER.COM/INSTANTANSWERS

Si no encuentra la respuesta o no tiene acceso a Internet, llame al 1-800-544-6986 de lunes a viernes de 8 a.m. a 5 p.m. hora del Este para hablar con un agente. Cuando llame, tenga a mano el número de catálogo. para obtener respuestas instantáneas las 24 horas del día. Gracias por elegir Black & Decker! Visite www.BlackandDecker.com/NewOwner para registrar su nuevo producto. CONSERVE ESTE MANUAL PARA FUTURAS CONSULTAS. 90518305 03 MS600 ZONE MOUSE:??????-00 BDL500 laser 12/11/09 10:51 AM Page 2225

a) Haga que una persona de reparaciones calificada realice el mantenimiento de su herramienta eléctrica y utilice piezas de repuesto idénticas solamente. Esto garantizará la seguridad de la herramienta eléctrica.

NORMAS DE SEGURIDAD ESPECÍFICAS

• Sujete la herramienta eléctrica por las superficies aislantes cuando realice una operación en que la herramienta pueda hacer contacto con cableados ocultos. Al hacer contacto con un cable “vivo”, las partes metálicas de la herramienta se vuelven “vivas” y pueden originar un choque al operador.

• Al lijar, lleve siempre protección ocular y respiratoria.

• No se recomienda el lijado de pintura con base de plomo. Ver Precauciones para el lijado de pintura para mayor información antes de lijar pintura.

• Limpie su herramienta periódicamente. ADVERTENCIA: parte del polvo producido por las herramientas eléctricas al lijar, aserrar, esmerilar, taladrar y realizar otras actividades de la construcción, contiene productos químicos reconocidos por el Estado de California como causantes de cáncer, defectos de nacimiento u otros problemas reproductivos. Algunos de estos productos químicos son:

• el plomo de las pinturas de base plomo,

• la sílice cristalina de ladrillos, el cemento y otros productos de mampostería, y

• el arsénico y el cromo de la madera con tratamiento químico. El riesgo derivado de estas exposiciones varía según la frecuencia con la que se realice este tipo de trabajo. Para reducir la exposición a estos productos químicos: trabaje en áreas bien ventiladas y trabaje con equipos de seguridad aprobados, como las máscaras para polvo especialmente diseñadas para filtrar las partículas microscópicas.

• Evite el contacto prolongado con el polvo proveniente del lijado, aserrado, amolado y taladrado eléctrico y otras actividades de construcción. Use vestimenta protectora y lave todas las áreas expuestas con agua y jabón. De entrar polvo en sus ojos, boca, o que este permanezca sobre su piel puede promover la absorción de químicos dañinos. ADVERTENCIA: El uso de esta herramienta puede generar y/o dispersar el polvo, el cual puede ocasionar lesión respiratoria u otro tipo de lesión grave y permanente. Utilice siempre protección respiratoria NIOSH/OSHA apropiada para la exposición al polvo. Dirija las partículas lejos de su cara o su cuerpo.

AVERTISSEMENT : USE SIEMPRE LENTES DE SEGURIDAD. Los anteojos de uso

diario NO son lentes de seguridad. Utilice también máscaras faciales o para polvo si el corte produce polvillo. UTILICE SIEMPRE EQUIPOS DE SEGURIDAD CERTIFICADOS:

• Protección para los ojos según la norma ANSI Z87.1 (CAN/CSA Z94.3)

• Protección auditiva según la norma ANSI S12.6 (S3.19)

• Protección respiratoria según las normas NIOSH/OSHA/MSHA

PAUTAS DE SEGURIDAD/DEFINICIONES

Es importante que lea y comprenda este manual. La información que contiene se relaciona con la protección de SU SEGURIDAD y la PREVENCIÓN DE PROBLEMAS. Los símbolos que siguen se utilizan para ayudarlo a reconocer esta información. PELIGRO: indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesiones graves. ADVERTENCIA: indica una situación de peligro potencial que, si no se evita, provocará la muerte o lesiones graves. PRECAUCIÓN: indica una situación de peligro potencial que, si no se evita, provocará lesiones leves o moderadas. PRECAUCIÓN: utilizado sin el símbolo de alerta de seguridad indica una situación de peligro potencial que, si no se evita, puede provocar daños en la propiedad. e) No se estire. Conserve el equilibrio adecuado y manténgase parado correctamente en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas. f) Use la vestimenta adecuada. No use ropas holgadas ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. Las ropas holgadas, las joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento. g) Si se suministran dispositivos para la conexión de accesorios con fines de recolección y extracción de polvo, asegúrese de que estén conectados y que se utilicen correctamente. El uso de dispositivos de recolección de polvo puede reducir los peligros relacionados con el polvo.

4) Uso y mantenimiento de la herramienta eléctrica

a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para el trabajo que realizará. La herramienta eléctrica correcta hará el trabajo mejor y más seguro a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si no puede encenderla o apagarla con el interruptor. Toda herramienta eléctrica que no puede ser controlada mediante el interruptor es peligrosa y debe ser reparada. c) Desconecte el enchufe de la fuente de energía y/o el paquete de baterías de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta eléctrica en forma accidental. d) Guarde las herramientas eléctricas que no están en uso fuera del alcance de los niños y no permite que otras personas no familiarizadas con ella o con estas instrucciones operen la herramienta. Las herramientas eléctricas son peligrosas en las manos de usuarios no entrenados. e) Mantenimiento de las herramientas eléctricas. Controle que no haya piezas móviles mal alineadas o trabadas, piezas rotas y toda otra situación que pueda afectar el funcionamiento de las herramientas eléctricas. Si encuentra daños, haga reparar la herramienta eléctrica antes de utilizarla. Se producen muchos accidentes a causa de las herramientas eléctricas que carecen de un mantenimiento adecuado. f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con mantenimiento adecuado, con los bordes de corte afilados son menos propensas a trabarse y son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones y teniendo en cuenta las condiciones de trabajo y el trabajo que debe realizarse. El uso de la herramienta eléctrica para operaciones diferentes de aquéllas para las que fue diseñada podría originar una situación peligrosa.

5) Uso y mantenimiento de la herramienta con baterías

a) Recargue solamente con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de paquete de baterías puede originar riesgo de incendio si se utiliza con otro paquete de baterías. b) Utilice herramientas eléctricas sólo con paquetes de baterías específicamente diseñados. El uso de cualquier otro paquete de baterías puede producir riesgo de incendio y lesiones. c) Cuando no utilice el paquete de baterías, manténgalo lejos de otros objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan realizar una conexión desde un terminal al otro. Los cortocircuitos en los terminales de la batería pueden provocar quemaduras o incendio. d) En condiciones abusivas, el líquido puede ser expulsado de la batería. Evite su contacto. Si entra en contacto accidentalmente, enjuague con agua. Si el líquido entra en contacto con sus ojos, busque atención médica. El líquido expulsado de la batería puede provocar irritación o quemaduras. 90518305 03 MS600 ZONE MOUSE:??????-00 BDL500 laser 12/11/09 10:51 AM Page 242726 LIJADO Lijado de pinturas con base de plomo NO SE RECOMIENDA el lijado de pinturas con base de plomo debido a la dificultad para controlar el polvo contaminado. El mayor peligro de envenenamiento por plomo es para niños y mujeres embarazadas. Ya que es difícil identificar si una pintura contiene plomo o no sin efectuar un análisis químico, recomendamos que tenga en cuenta las siguientes precauciones cuando lije cualquier tipo de pintura: Seguridad personal

• No permita que entren al área de trabajo niños ni mujeres embarazadas cuando lije pintura hasta que haya terminado de asear el lugar.

• Se recomienda el uso de máscaras o respiradores para todas las personas que entren al área de trabajo. El filtro se debe reemplazar diariamente o cuando el usuario tenga dificultad para respirar. NOTA: Sólo deben utilizarse mascaras adecuadas para trabajo con polvo y vapores de pintura. Las mascaras ordinarias para pintura no ofrecen esta protección. Vea a su distribuidor de herramienta local para conseguir la máscara adecuada.

• NO COMA, BEBA O FUME en la zona de trabajo para evitar ingerir partículas de pintura contaminadas. Los usuarios deberán lavarse y limpiarse ANTES de comer, beber o fumar. No deben dejarse artículos para comer beber o fumar en el área de trabajo donde el polvo se asentaría en ellos. Seguridad ambiental

• La pintura debe removerse de tal manera que se minimice la cantidad generada de polvo.

• Se deben sellar las áreas en que se remueve pintura con láminas de plástico de 4 mils. de espesor.

• El lijado debe hacerse en tal forma que se reduzca el desalojo de pintura fuera de la zona de trabajo. Limpieza y desecho

• Todas las superficies en el área de trabajo deben ser aspiradas y limpiadas a conciencia diariamente el tiempo que dure el proyecto de lijado. Las bolsas filtro de las aspiradoras deben cambiarse frecuentemente.

• Las láminas de plástico deben recogerse y desecharse con cualquier resto de pintura. Deben depositarse en receptáculos sellados y deben desecharse a través de los procedimientos de recolección de basura normales. Durante la limpieza, niños y mujeres embarazadas deben permanecer alejados de la zona de trabajo inmediata.

• Todo tipo de juguetes, mobiliario lavable y utensilios usados por niños deben lavarse a conciencia antes de volver a utilizarse. Motor Asegúrese que su alimentación de corriente concuerde con la señalada en la placa de identificación. 120 V~ significa que su sierra funciona con corriente doméstica estándar a 60 Hz. No utilice herramientas para corriente alterna con corriente continua. Una especificación de 120 V AC/DC significa que su herramienta funcionará con corriente alterna estándar a 60 Hz o con corriente continua. esta información está impresa en la placa de identificación. Voltajes menores causarán pérdida de potencia y pueden producir sobrecalentamiento. todas las herramientas Black & Decker se prueban en la fábrica; si esta herramienta no funciona, revise la alimentación de corriente.

INSTRUCCIONES DE OPERACIÓN

ADVERTENCIA: Para evitar el riesgo de lesiones personales graves, lea, comprenda y siga todas las advertencias e instrucciones importantes de seguridad antes de emplear esta herramienta. Interruptor Para ENCENDER la herramienta, sujétela como se observa en la Figura 1 y oprima la parte del interruptor marcada “I”. Para APAGAR la herramienta, oprima la parte del interruptor marcada “O”. La etiqueta de su herramienta puede incluir los siguientes símbolos. Símbolos V ..........................volts A..........................amperes Hz ........................hertz W ........................watts min........................minutos ......................corriente alterna ......................corriente directa

o ........................velocidad sin carga ..........................construcción clase II ......................terminal con conexión a tierrra ..........................símbolo de alerta seguridad .../min ..................revoluciones o reciprocaciones por minuto

DESCRIPCIÓN FUNCIONAL

A. Accesorios para lijado de contornos B. Papel de lija para contornos C. Consejos para el uso de papel de lija D. Papel de lija E. Accesorio para lijado a mano papel de lija F. Accesorio para lijado a mano G. INDICADOR de zona (visor en “U”) H. Interruptor "OFF" (Apagado)

I. Interruptor "ON" (Encendido)

ADVERTENCIAS E INSTRUCCIONES DE SEGURIDAD: LIJADORAS

• UTILICE SIEMPRE PROTECCIÓN RESPIRATORIA Y VISUAL ADECUADA.

• Limpie su herramienta periódicamente

OTRAS ADVERTENCIAS E INSTRUCCIONES DE

SEGURIDAD IMPORTANTES Alargadores Cuando use un alargador, asegúrese de usar uno de un calibre suficiente como para cargar con la corriente que requerirá su producto. Un cable de menor calibre causará una caída en el voltaje de la línea lo que resultará en pérdida de potencia y sobrecalentamiento. El siguiente cuadro muestra el tamaño correcto a utilizar, dependiendo del largo del cable y el amperaje nominal. Si tiene dudas sobre cuál calibre usar, use un calibre mayor. Mientras menor el número del calibre, mayor la capacidad del cable. Calibre mínimo para cables de extensión Volts Longitud total del cable en pies 120V 0-25 26-50 51-100 101-150 (0-7,6m) (7,6-15,2m) (15,2-30,4m) (30,4-45,7m) 240V 0-50 51-100 101-200 201-300 (0-15,2m) (15,2-30,4m) (30,4-60,9m) (60,9-91,4m) Amperaje Más de No más de American Wire Gage 0-6 18 16 16 14

12 - 16 14 12 No se recomienda

Lijado de detalle ADVERTENCIA: Desconecte siempre el producto de la toma de corriente antes de cualquiera de las siguientes operaciones. Su herramienta viene equipada con una base en forma de lágrima para usar en superficies planas de gran tamaño y en sitios de difícil acceso o esquinas. Las puntas de almohadilla podrían desgastarse irregularmente, dependiendo del uso. Las almohadillas están diseñadas para poder intercambiar o girar la punta adiamantada. Montaje del papel de lija (Fig. 2)

• Desprenda las dos puntas adiamantadas del papel de lija.

• Sujete la herramienta con la base para lijar hacia arriba.

• Coloque el papel de lija sobre la base. La punta adiamantada se puede poner al revés y reemplazarse si está desgastada.

• Cuando la parte frontal de la punta está desgastada, despréndala de la hoja, inviértala y colóquela otra vez sobre la base para lijar aplicando presión.

• Cuando toda la punta se haya desgastado, quítela de la base y monte una punta nueva. Punta de la base para lijar (Fig. 3) Cuando la base para lijar está desgastada se puede poner al revés o reemplazar.

• Invierta o reemplace la parte desgastada. Accesorio tipo dedo (Fig. 4) El accesorio tipo dedo se utiliza para un lijado fino de mucho detalle.

• Quite el sujetador de punta adiamantada de la base para lijar.

• Monte el accesorio tipo dedo a la base.

• Encaje bien y apriete el tornillo.

• Alinee la hoja de lija con el accesorio manual. Dispositivo sujetador para contornos (Figura 5)

• Las piezas para lijadoras de contornos son para lijar superficies curvas y estrías.

• Coloque el sujetador para contornos en la base lijadora.

• Coloque y ajuste el tornillo. Cómo colocar y retirar una pieza para contornos (Figura 6 y 7)

• Elija el perfil de piezas para lijadoras de contornos más adecuado para su aplicación.

• Coloque un extremo de la pieza de lijado de contorno dentro de la escotadura ubicada en el extremo delantero del soporte.

• Empuje el otro extremo de la pieza para lijadoras de contornos hasta que haga un sonido seco en el lugar.

• Para retirar la pieza para lijadoras de contornos, empújela hacia adelante y luego empuje el extremo trasero hacia afuera del sujetador de perfiles (figura 7). Cómo colocar una hoja de lija en una pieza para lijadoras de contornos (Figura 8)

• Alinee la hoja de lija a la pieza para lijadora de contornos.

• Presione la hoja de lija en la pieza para lijadora de contornos, asegurándose de que la hoja de lija se adapte a la forma del perfil. Mantenimiento Utilice únicamente jabón suave y un trapo para limpiar la herramienta. Nunca permita que se introduzcan líquidos en la herramienta; nunca sumerja ninguna parte de la herramienta en ningún líquido. IMPORTANTE: Para garantizar la SEGURIDAD y la CONFIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes deben ser realizados por centros de servicio autorizados u otras organizaciones de servicio calificadas, que siempre utilicen partes de repuesto idénticas. Funcionamiento Tome la herramienta como se observa en la Figura 1 y enciéndala. Haga movimientos amplios, barriendo la superficie, dejando que la lijadora haga el trabajo. Sólo ejerza una leve presión sobre el instrumento. Utilice el dispositivo “Zone Touch” (Toque de zona) según se describe a continuación para controlar la presión. NOTA: una presión excesiva puede ocasionar daños o pozos en las superficies que se estén lijando. Revise su trabajo con frecuencia, el producto tiene la capacidad de remover material rápidamente. PRECAUCION: riesgo de descarga eléctrica. Bajo ninguna circunstancia utilice este producto cerca de agua. “Zone Touch” Calibración Se ha diseñado una opción de calibración en esta lijadora para medir la variación del voltaje que va a la lijadora desde su tomacorriente. Esta opción de calibración ajusta automáticamente la opción "Zone Touch" (ajuste por zonas) para optimizar el desempeño de su herramienta. Para lograr una calibración apropiada, asegúrese de seguir las instrucciones que se encuentran debajo.

• Mantenga la lijadora alejada de la pieza de trabajo y enciéndala.

• Mantenga esta posición mientras aparece una luz roja en el centro del indicador de la zona (visualizador "U") y parpadea 6 veces.

• La luz roja se apaga y una luz verde de baja intensidad aparecerá en la parte inferior del indicador de la zona (visualizador "U"). La calibración está completa, y usted está listo para empezar a lijar.

• Aplique la lijadora a la pieza de trabajo y empiece a lijar. La tecnología "Zone Touch" esta lista para funcionar para usted.

• Repita el procedimiento cada vez que se enciende la lijadora. Nota: usted debe repetir este procedimiento cada vez que se enciende la lijadora para optimizar su opción "Zone Touch". Si no se sigue el procedimiento apropiado, las "zonas" pueden no funcionar de la manera deseada para lograr un óptimo desempeño. Si se le olvida calibrar su lijadora una vez que está encendida, simplemente apague la lijadora y repita los pasos mencionados arriba. Toque de zona Hay tres zonas que sirven para obtener información acerca de la presión que se debe aplicar sobre la herramienta. ZONA 1 Se enciende cuando:

• No se hace presión sobre la herramienta.

• Se aplica una presión leve.

• Trabajo de detalles con accesorio de contorno

• Trabajo de detalles con accesorio manual. La lupa de zona se iluminará con una luz color verde de poca intensidad en la porción inferior del Indicador de zona (visor “U”). ZONA 2 Se enciende cuando:

• Se aplica la presión óptima y se logra el mejor rendimiento de la herramienta con la menor fatiga por parte del usuario. La lupa de zona se iluminará con una luz color verde de alta intensidad todo a lo largo del Indicador de zona (visor “U”). ZONA 3 Se enciende cuando:

• Se ejerce demasiada presión sobre la herramienta. La lupa de zona se iluminará con una luz de color rojo en el centro del Indicador de zona (visor "U"). NOTA: una presión excesiva puede ocasionar daños o pozos en las superficies que se estén lijando. 90518305 03 MS600 ZONE MOUSE:??????-00 BDL500 laser 12/11/09 10:51 AM Page 2831

DETECCIÓN DE PROBLEMAS

Problema Causa posible Solución posible

• Las luces de zona no se • El voltaje de la herramienta • Enchufe la herramienta en encienden como debieran. está por debajo de 120 V. un tomacorriente exclusivo.

• Vuelva a calibrar la herramienta (consulte la sección de calibración del manual).

• Utilice la herramienta según las instrucciones, las luces no harán que la herramienta funcione de manera diferente.

• El indicador rojo seguirá iluminándose como advertencia contra el uso de una presión excesiva.

• La unidad no enciende. • Cable desenchufado. • Enchufe el cargador en un tomacorriente que funcione.

• Fusible quemado. • Reemplace el fusible quemado. (Si repetidamente el producto hace que el fusible del circuito se queme, deje de utilizarlo inmediatamente y haga que le realicen mantenimiento en un centro de mantenimiento Black & Decker o en un centro de servicio autorizado.)

• El interruptor automático • Reinicie el interruptor está activado. automático. (Si repetidamente el producto hace que el fusible del circuito se queme, deje de utilizarlo inmediatamente y haga que le realicen mantenimiento en un centro de mantenimiento Black & Decker o en un centro de servicio autorizado.)

• Interruptor o cable dañado. • Haga reparar el cable o el interruptor en un centro de mantenimiento Black & Decker o en un centro de mantenimiento autorizado. Solamente para Propósitos de México Para conocer la ubicación del centro de servicio más cercano a fin de recibir ayuda con su producto, visite nuestro sitio Web www.blackanddecker.com.mx o llame a la línea de ayuda BLACK & DECKER al 01 800 847 2309/01 800 847 2312.

INFORMACIÓN DE MANTENIMIENTO

Todos los Centros de servicio de Black & Decker cuentan con personal altamente capacitado dispuesto a brindar a todos los clientes un servicio eficiente y confiable en la reparación de herramientas eléctricas. Si necesita consejo técnico, reparaciones o piezas de repuesto originales de fábrica, póngase en contacto con el centro de servicio de Black & Decker más cercano a su domicilio. Para ubicar su centro de servicio local, consulte la sección “Herramientas eléctricas” (Tools-Electric) de las páginas amarillas, llame al 1-800-544-6986 o visite nuestro sitio www.blackanddecker.com. GARANTÍA COMPLETA DE DOS AÑOS PARA USO EN EL HOGAR Black & Decker (Estados Unidos) Inc. ofrece una garantía de dos años por cualquier defecto del material o de fabricación de este producto. El producto defectuoso se reparará o reemplazará sin costo alguno de dos maneras. La primera opción, el reemplazo, es devolver el producto al comercio donde se adquirió (siempre y cuando se trate de un comercio participante). Las devoluciones deben realizarse conforme a la política de devolución del comercio (generalmente, entre 30 y 90 días posteriores a la venta). Le pueden solicitar comprobante de compra. Consulte en el comercio acerca de la política especial sobre devoluciones una vez excedido el plazo establecido. Accesorios Busque los siguientes accesorios para su Mouse™ con el distribuidor de su localidad. Catálogo # Descripción Contenido 74-583 Lija mediana 120 5 hojas 74-584 Lija fina 180 5 hojas 74-585 Lija extra fina 240 5 hojas 74-586 Surtido de lija 1 hoja de lija 120 2 hojas de lija c/u 180 y 220 74-587 Lija para dispositivo dedo 5 hojas c/u 120, 180, 220 74-588 Fibra OT 1 3 hojas 74-589 Fibra OT 4 3 hojas 74-581 Equipo para pulir 2 hojas de fibra OT 1 2 hojas de fibra OT 4 2 almohadillas de esponja 74-582 Equipo para tallar 2 almohadillas abrasivas burdas 2 almohadillas abrasivas finas 2 almohadillas de esponja 74-580 Equipo para lijar/pulir 2 hojas de fibra OT 1 2 hojas de lija grado 180 2 hojas de lija grado 240 2 almohadillas de esponja 5 lijas para el dispositivo de dedo 74-671 Papel de lija universal/ 5 hojas grado 80 Basto 74-672 Papel de lija universal/ 5 hojas grado 120 Medio 74-673 Papel de lija universal/ 5 hojas grado 220 Fino 74-674 Papel de lija universal Surtido Los accesorios recomendados para emplearse con su herramienta están a su disposición con costo adicional. Los listados por distribuidor pueden diferir. La base de Velcro® y las bases individuales son partes reemplazables. Si se desgastan, contacte con el centro de servicio de su localidad. Para mayor información llame al: 1-800-544-6986. ADVERTENCIA: El uso de cualquier accesorio no recomendado para emplearse con esta herramienta puede ser peligroso. Aplicación / Matriz de accesorios

ACCESORIO APLICACIONES RECOMENDADAS / USOS

LIJA MEDIANA PINTURA / BARNIZ / REMOCIÓN DE ÓXIDO

ALMOHADILLA ROJA NO TEJIDA TALLADO PESADO / REMOCIÓN DE ÓXIDO Las almohadillas descritas arriba están a su disposición en juegos en los sitios en los que se venden productos Mouse

y las bases individuales son partes reemplazables. Si se desgastan, contacte con el centro de servicio de su localidad. Para mayor información llame al: 1-800-544-6986. 90518305 03 MS600 ZONE MOUSE:??????-00 BDL500 laser 12/11/09 10:51 AM Page 30La segunda opción es llevar o enviar el producto (con flete pago) a un Centro de servicio propio o autorizado de Black & Decker para su reparación o reemplazo según nuestro criterio. Le pueden solicitar el comprobante de compra. Los Centros de servicio autorizados y de propiedad de Black & Decker se detallan en la sección “Herramientas eléctricas” (Tools-Electric) de las páginas amarillas de la guía telefónica. Esta garantía no se extiende a los accesorios. Esta garantía le concede derechos legales específicos; usted puede tener otros derechos que pueden variar según el estado o la provincia. Si tiene alguna pregunta, comuníquese con el gerente del Centro de servicio de Black & Decker de su zona. Este producto no está diseñado para uso comercial. AMÉRICA LATINA: esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esa información.

TEL. (01 55) 5326 7100 01 800 847 2309/01 800 847 2312 Vea “Herramientas eléctricas (Tools-Electric)” – Páginas amarillas – para Servicio y ventas Grupo Realsa en herramientas, S.A. de C.V. Súper Manzana 69 MZ.01 Lote 30 (Av. Torcasita) Col. Puerto Juárez Cancún, Quintana Roo Tel. 01 998 884 72 27 Ferre Pat de Puebla, S.A. de C.V. 16 de Septiembre No. 6149 Col. El Cerrito Puebla, Puebla Tel. 01 222 264 12 12 Ferre Pat de Puebla, S.A. de C.V. Ejército Mexicano No. 15 Col. Ejido 1ro. de Mayo Boca del Rio, Veracruz Tel. 01 229 167 89 89 Servicio de Fabrica Black & Decker, S.A. de C.V. Lázaro Cardenas No. 18 Col. Obrera Distrito Federal Tel. 55 88 95 02 Representaciones Industriales Robles, S.A. de C.V. Tezozomoc No. 89 Col. La Preciosa Distrito Federal Tel. 55 61 86 82 Gpo. Comercial de Htas. y Refacciones de Occidente, S.A. de C.V. Av. La Paz No. 1779 Col. Americana, S. Juaréz Guadalajara, Jalisco Tel. 01 33 38 25 69 78 Herramientas y Equipos Profesionales Av. Colón 2915 Ote. Col. Francisco I. Madero Monterrey, Nvo. León Tel. 01 81 83 54 60 06 Htas. Portátiles de Chihuahua, S.A. de C.V. Av. Universidad No. 2903 Col. Fracc. Universidad Chihuahua, Chihuahua Tel. 01 614 413 64 04
