MANUAL DE USUARIO BDCMS20 BLACK & DECKER

PAUTAS DE SEGURIDAD - DEFINICIONES

Es importante que lea y comprenda este manual. La información que contiene se refiere la protección de SU SEGURIDAD y la PREVENCIÓN DE PROBLEMAS. Los símbolos a continuación se utilizan para ayudarle a reconocer esta información. PELIGRO: Indica una situación de peligro inminente que, de no evitarse, ocasionará la muerte o lesiones graves. ADVERTENCIA: Indica una situación potencialmente peligrosa que, de no evitarse, podría ocasionar la muerte o lesiones graves. ATENCIÓN: Indica una situación potencialmente peligrosa que, de no evitarse, puede ocasionar lesiones leves o moderadas. AVISO: Si se usa sin el símbolo de alerta de seguridad indica una situación potencialmente peligrosa que, de no evitarse, puede ocasionar daño material.

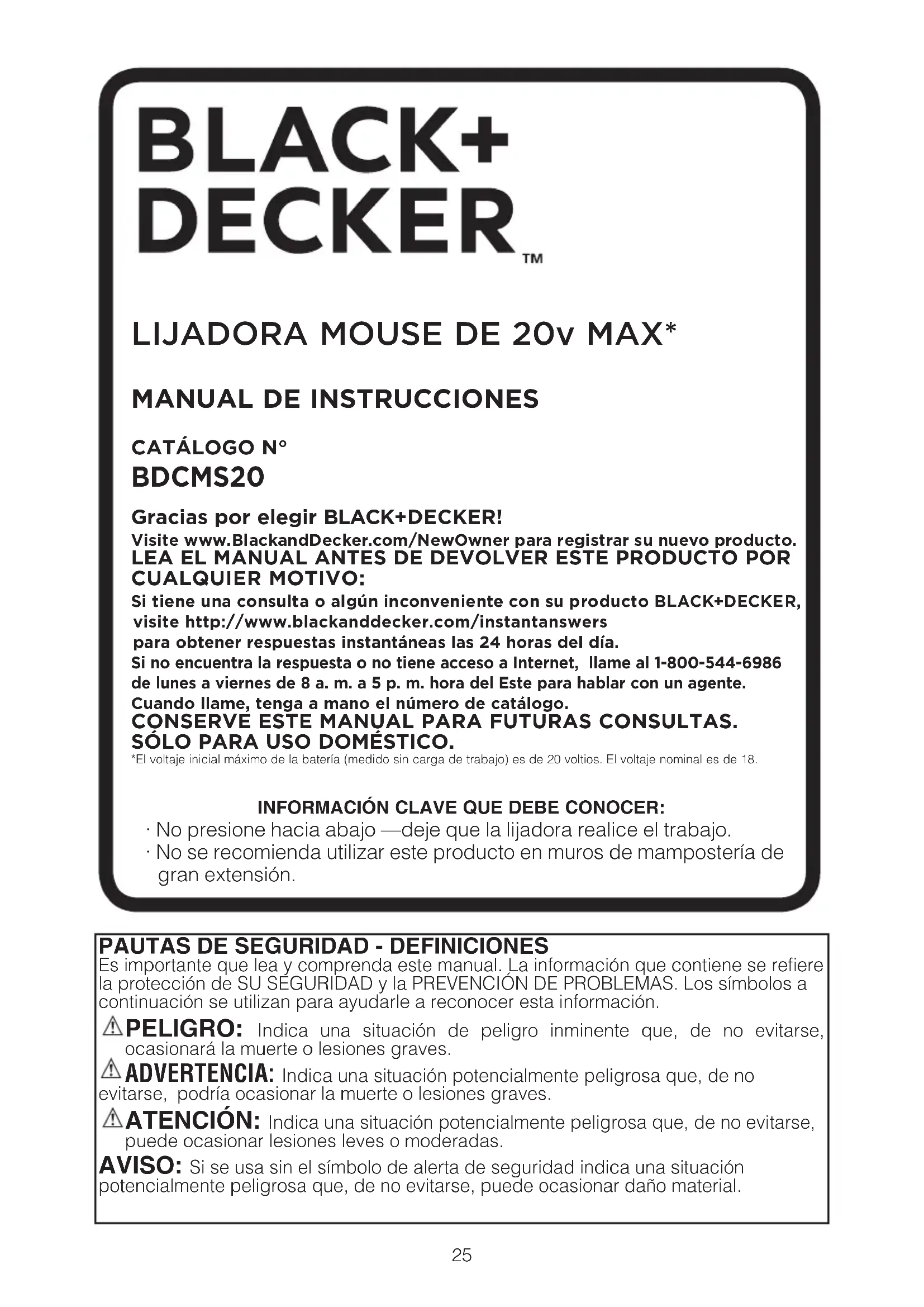

MANUAL DE INSTRUCCIONES

LIJADORA MOUSE DE 20v MAX*

Gracias por elegir BLACK+DECKER! Visite www.BlackandDecker.com/NewOwner para registrar su nuevo producto. LEA EL MANUAL ANTES DE DEVOLVER ESTE PRODUCTO POR CUALQUIER MOTIVO: Si tiene una consulta o algún inconveniente con su producto BLACK+DECKER, visite http://www.blackanddecker.com/instantanswers para obtener respuestas instantáneas las 24 horas del día.Si no encuentra la respuesta o no tiene acceso a Internet, llame al 1-800-544-6986 de lunes a viernes de 8 a. m. a 5 p. m. hora del Este para hablar con un agente. Cuando llame, tenga a mano el número de catálogo.CONSERVE ESTE MANUAL PARA FUTURAS CONSULTAS.SÓLO PARA USO DOMÉSTICO.*El voltaje inicial máximo de la batería (medido sin carga de trabajo) es de 20 voltios. El voltaje nominal es de 18.CATÁLOGO N° BDCMS2026

ADVERTENCIAS GENERALES DE

SEGURIDAD PARA HERRAMIENTAS

ELÉCTRICAS ADVERTENCIA: Lea todas las advertencias de seguridad e instrucciones El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesiones graves. Conserve todas las advertencias e instrucciones para futuras consultas. El término “herramienta eléctrica” incluido en las advertencias hace referencia a las herramientas eléctricas operadas con corriente (con cable eléctrico) o a las herramientas eléctricas operadas con baterías (inalámbricas).

1) Seguridad en el área de trabajo

Mantenga el área de trabajo limpia y bien iluminada. Las áreas abarrotadas y oscuras propician accidentes.

No opere herramientas eléctricas en atmósferas explosivas, como ambientes donde se encuentran líquidos, gases o polvo inflamables. Las herramientas eléctricas originan chispas que pueden encender el polvo o los vapores.

Mantenga a los niños y espectadores alejados de la herramienta eléctrica en funcionamiento. Las distracciones pueden provocar la pérdida de control.

2) Seguridad eléctrica

a) Los enchufes de la herramienta eléctrica deben adaptarse al tomacorriente. Nunca modifique el enchufe de ninguna manera. No utilice ningún enchufe adaptador con herramientas eléctricas con conexión a tierra. Los enchufes no modificados y que se adaptan a los tomacorrientes reducirán el riesgo de descarga eléctrica. b) Evite el contacto corporal con superficies puestas a tierra, como por ejemplo tuberías, radiadores, rangos y refrigeradores. Existe mayor riesgo de descarga eléctrica si su cuerpo está puesto a tierra. c) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Si ingresa agua a una herramienta eléctrica, aumentará el riesgo de descarga eléctrica. d) No maltrate al cable. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable lejos del calor, aceite, bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Al operar una herramienta eléctrica en el exterior, utilice un cable prolongador adecuado para tal uso. Utilice un cable adecuado para uso en exteriores a fin de reducir el riesgo de descarga eléctrica.

Si el uso de una herramienta eléctrica en un lugar húmedo es imposible de evitar, utilice un suministro protegido con un interruptor de circuito por falla a tierra (GFCI). El uso de un GFCI reduce el riesgo de descargas eléctricas.

3) Seguridad personal

a) Permanezca alerta, controle lo que está haciendo y utilice el sentido común cuando emplee una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo el efecto de drogas, alcohol o medicamentos. Un momento de descuido mientras se opera una herramienta eléctrica puede provocar lesiones personales graves. b) Utilice equipos de protección personal. Siempre utilice protección para los ojos. En las condiciones adecuadas, el uso de equipos de protección, como máscaras para polvo, calzado de seguridad antideslizante, cascos o protección auditiva, reducirá las lesiones personales. c) Evite el encendido por accidente. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la fuente de energía o paquete de baterías, o antes de levantar o transportar la herramienta. Transportar herramientas eléctricas con el dedo apoyado en el interruptor o enchufar herramientas eléctricas con el interruptor en la posición de encendido puede propiciar accidentes. d) Retire las clavijas de ajuste o llaves de tuercas antes de encender la herramienta eléctrica. Una llave de tuercas o una clavija de ajuste que se deje conectada a una pieza giratoria de la herramienta eléctrica pueden provocar lesiones personales. e) No se estire. Conserve el equilibrio adecuado y manténgase parado correctamente en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas. f) Use la vestimenta adecuada. No use ropas holgadas ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. Las ropas holgadas, las joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento. g) Si se suministran dispositivos para la conexión de accesorios con fines de recolección y extracción de polvo, asegúrese de que estén conectados y que se utilicen correctamente. El uso de dispositivos de recolección de polvo puede reducir27 los peligros relacionados con el polvo.

4) Uso y mantenimiento de la

herramienta eléctrica

No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para el trabajo que realizará. La herramienta eléctrica correcta hará el trabajo mejor y más seguro a la velocidad para la que fue diseñada.

No utilice la herramienta eléctrica si no puede encenderla o apagarla con el interruptor. Toda herramienta eléctrica que no puede ser controlada mediante el interruptor es peligrosa y debe ser reparada.

Desconecte el enchufe de la fuente de energía y/o el paquete de baterías de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta eléctrica en forma accidental. d) Guarde las herramientas eléctricas que no están en uso fuera del alcance de los niños y no permite que otras personas no familiarizadas con ella o con estas instrucciones operen la herramienta. Las herramientas eléctricas son peligrosas en las manos de usuarios no entrenados. e) Mantenimiento de las herramientas eléctricas. Controle que no haya piezas móviles mal alineadas o trabadas, piezas rotas y toda otra situación que pueda afectar el funcionamiento de las herramientas eléctricas. Si encuentra daños, haga reparar la herramienta eléctrica antes de utilizarla. Se producen muchos accidentes a causa de las herramientas eléctricas que carecen de un mantenimiento adecuado. f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con mantenimiento adecuado, con los bordes de corte afilados son menos propensas a trabarse y son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones y teniendo en cuenta las condiciones de trabajo y el trabajo que debe realizarse. El uso de la herramienta eléctrica para operaciones diferentes de aquéllas para las que fue diseñada podría originar una situación peligrosa.

5) Uso y mantenimiento de la

herramienta con baterías

Recargue solamente con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de paquete de baterías puede originar riesgo de incendio si se utiliza con otro paquete de baterías. b) Utilice herramientas eléctricas sólo con paquetes de baterías específicamente diseñados. El uso de cualquier otro paquete de baterías puede producir riesgo de incendio y lesiones. c) Cuando no utilice el paquete de baterías, manténgalo lejos de otros objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan realizar una conexión desde un terminal al otro. Los cortocircuitos en los terminales de la batería pueden provocar quemaduras o incendio. d) En condiciones abusivas, el líquido puede ser expulsado de la batería. Evite su contacto. Si entra en contacto accidentalmente, enjuague con agua. Si el líquido entra en contacto con sus ojos, busque atención médica. El líquido expulsado de la batería puede provocar irritación o quemaduras.

a) Haga que una persona de reparaciones calificada realice el mantenimiento de su herramienta eléctrica y utilice piezas de repuesto idénticas solamente. Esto garantizará la seguridad de la herramienta eléctrica.

• Sujete la herramienta eléctrica por las superficies aislantes cuando realice una operación en que la herramienta pueda hacer contacto con cableados ocultos. Al hacer contacto con un cable “vivo”, las partes metálicas de la herramienta se vuelven “vivas” y pueden originar un choque al operador.

ADVERTENCIA: USE SIEMPRE

LENTES DE SEGURIDAD. Los anteojos de uso diario NO son lentes de seguridad. Utilice también máscaras faciales o para polvo si el corte produce polvillo. UTILICE SIEMPRE EQUIPOS DE SEGURIDAD CERTIFICADOS:

• Protección para los ojos según la norma ANSI Z87.1 (CAN/CSA Z94.3)

• Protección auditiva según la norma ANSI S12.6 (S3.19)

• Protección respiratoria según las normas NIOSH/OSHA/MSHA ADVERTENCIA: parte del polvo producido por las herramientaseléctricas al lijar, aserrar, esmerilar, taladrar y realizar otras actividades de la construcción, contiene productos químicos reconocidos por el Estado de California como causantes de cáncer, defectos de nacimiento u otros problemas reproductivos. Algunos de estos productos químicos son:

• el plomo de las pinturas de base plomo,

• la sílice cristalina de ladrillos, el cemento y otros productos de mampostería, y

• el arsénico y el cromo de la madera con tratamiento químico. El riesgo derivado de estas exposiciones varía según la frecuencia con la que se realice este tipo de trabajo. Para reducir la exposición a estos productos químicos: trabaje en áreas bien ventiladas y trabaje con equipos de seguridad aprobados, como las máscaras para polvo especialmente diseñadas para filtrar las partículas microscópicas.

• Evite el contacto prolongado con el polvo procedente del lijado, serrado, esmerilado y taladrado eléctricos, así como de otras actividades del sector de la construcción. Lleve ropa protectora y lave con agua y jabón las zonas expuestas. Si permite que el polvo se introduzca en la boca u ojos o quede sobre la piel, puede favorecer la absorción de productos químicos peligrosos. ADVERTENCIA: El uso de esta herramienta puede generar o dispersar polvo lo cual puede causar lesiones respiratorias serias y permanentes y otros tipos de lesión. Siempre use protección respiratoria aprobada por NIOSH/OSHA para la exposición al polvo. Dirija las partículas en dirección opuesta a su cara y cuerpo.

• No se recomienda el lijado de pintura con base de plomo. Ver Precauciones para el lijado de pintura para mayor información antes de lijar pintura.

• Limpie su herramienta periódicamente. Uso de cables de extension Asegúrese que el cable de extensión esté en buenas condiciones antes de usarlo. Utilice siempre extensiones con el calibre adecuado con su herramienta – esto es, el calibre apropiado para diferentes longitudes del cable, con la capacidad suficiente para soportar la corriente que su herramienta necesita. El uso de un cable con calibre insuficiente causará una caída en el voltaje de la línea resultando en pérdida de potencia y sobrecalentamiento. Consulte la tabla que sigue para conocer los calibre del cable. SÍMBOLOS La etiqueta de su herramienta puede incluir los siguientes símbolos. Los símbolos y sus definiciones son los siguientes: V ................. voltios A ................. amperios Hz ............... hertz W ................ vatios min .............. minutos ............... corriente alterna ............ corriente continua

o................ no velocidad sin carga

Construcción de clase II .............. terminal a tierra OPM ............ oscilaciones por minuto .............símbolo de alerta de seguridad .../min or rpm ... revoluciones o reciprocidad por minuto ... Lea el manual de instrucciones antes del uso ....... Use protección adecuada para las vías respiratorias

Use protección adecuada para los ojos

Use protección adecuada para los oídos OTRAS ADVERTENCIAS

SEGURIDAD IMPORTANTES Lijado Lijado de pinturas con base de plomo NO SE RECOMIENDA el lijado de pinturas con base de plomo debido a la dificultad para controlar el polvo contaminado. El mayor peligro de envenenamiento por plomo es para niños y mujeres embarazadas. Ya que es difícil identificar si una pintura contiene plomo o no sin efectuar un análisis químico, recomendamos que tenga en cuenta las siguientes precauciones cuando lije cualquier tipo de pintura: Seguridad personal

• No permita que entren al área de trabajo niños ni mujeres embarazadas cuando lije pintura hasta que haya terminado de asear el lugar.

• Se recomienda el uso de máscaras o respiradores para todas las personas que entren al área de trabajo. El filtro se debe reemplazar diariamente o cuando el usuario tenga dificultad para respirar. NOTA: Sólo deben utilizarse mascaras adecuadas para trabajo con polvo y vapores de pintura. Las mascaras ordinarias para pintura no ofrecen esta protección. Vea a su distribuidor de herramienta local para conseguir la máscara adecuada.

• NO COMA, BEBA O FUME en la zona de trabajo para evitar ingerir partículas

de pintura contaminadas. Los usuarios deberán lavarse y limpiarse ANTES de comer, beber o fumar. No deben dejarse artículos para comer beber o fumar en el área de trabajo donde el polvo se asentaría en ellos. Seguridad ambiental

• La pintura debe removerse de tal manera que se minimice la cantidad generada de polvo.

• Se deben sellar las áreas en que se remueve pintura con láminas de plástico de 4 mils. de espesor.

• El lijado debe hacerse en tal forma que se reduzca el desalojo de pintura fuera de la zona de trabajo. limpieza y desecho

• Todas las superficies en el área de trabajo deben ser aspiradas y limpiadas a conciencia diariamente el tiempo que dure el proyecto de lijado. Las bolsas filtro de las aspiradoras deben cambiarse frecuentemente.

• Las láminas de plástico deben recogerse y desecharse con cualquier resto de pintura. Deben depositarse en receptáculos sellados y deben desecharse a través de los procedimientos de recolección de basura normales. Durante la limpieza, niños y mujeres embarazadas deben permanecer alejados de la zona de trabajo inmediata.

• Todo tipo de juguetes, mobiliario lavable y utensilios usados por niños deben lavarse a conciencia antes de volver a utilizarse.

INSRUCCIONES DE SEGURIDAD

IMPORTANTES PARA CARGADORES

GUARDE ESTAS INSTRUCCIONES: Este manual contiene instrucciones de seguridad importantes para cargadores de baterías.

• Antes de usar el cargador, lea todas las instrucciones y advertencias que se encuentren en el cargador, en la batería y en el producto que usa la batería. ADVERTENCIA: Riesgo de descarga eléctrica. Desconecte el cargador de la toma de corriente alterna antes de limpiarlo. Para limpiar la suciedad y grasa del exterior del cargador puede usarse un paño o cepillo suave no metálico. No use agua ni soluciones limpiadoras. ADVERTENCIA: Riesgo de descarga eléctrica. No permita que ningún líquido entre en el cargador. Podrían provocarse descargas eléctricas. ADVERTENCIA: Riesgo de quemaduras. No sumerja la batería en ningún líquido ni permita que se introduzca ningún líquido en la misma. No intente nunca abrir la batería por ningún motivo. Si la caja protectora de plástico de la batería se rompe o se raja, devuélvala a un centro de servicio para su reciclaje. ATENCIÓN: Riesgo de quemaduras. Para reducir el riesgo de lesiones, cargue solo baterías recargables BLACK+DECKER. Otros tipos de baterías pueden calentarse en exceso y explotar provocando lesiones corporales y daños materiales. ATENCIÓN: Bajo ciertas condiciones, cuando el cargador está enchufado a una toma de corriente, algunas materias extrañas pueden provocar un cortocircuito en el cargador. ADVERTENCIA:

• NO intente cargar la batería con otros cargadores que no sean los especificados por el fabricante. El cargador y la batería están diseñados específicamente para funcionar juntos.

• Estos cargadores están diseñados exclusivamente para la carga de baterías recargables Black+Decker indicadas. Cualquier otro uso puede provocar riesgo de incendio, descarga eléctrica o electrocución.

• No exponga el cargador a la lluvia ni a la nieve.

• Tire del enchufe y no del cable al desconectar el cargador. De esta manera se disminuirá el riesgo de dañar el enchufe y el cable.

• Asegúrese de que el cable esté ubicado de modo que no lo pise nadie, ni se tropiece con él, y que no esté sujeto a daños o tensiones.

• Al utilizar un cargador en el exterior, hágalo siempre en un lugar seco.

• Si es absolutamente necesario utilizar un alargador al aire libre, use un alargador apropiado para uso en exteriores. La utilización de un alargador adecuado para uso en exteriores reduce el riesgo de descarga eléctrica.

• Los hilos del alargador deben ser de un calibre apropiado (AWG o American Wire Gauge) para su seguridad. Cuanto más pequeño sea el número del calibre del hilo, mayor será la capacidad del cable, es decir el calibre 16 tiene más capacidad que el calibre 18. Cuando utilice más de un alargador para completar el largo total, asegúrese de que los hilos de cada alargador individual tengan el calibre mínimo.30 Calibre mínimo recomendado para alargadores

• No coloque objetos en la parte superior del cargador ni coloque el cargador en una superficie blanda que pueda bloquear las ranuras de ventilación y provocar un calor interno excesivo. Coloque el cargador en una posición alejada de cualquier fuente de calor. El cargador se ventila a través de ranuras en la parte superior e inferior de la cubierta.

• No monte el cargador en la pared ni lo instale en forma permanente sobre ninguna superficie. El cargador está diseñado para ser utilizado sobre una superficie plana y estable (p. ej., un banco o una mesa).

• No opere el cargador con cables o enchufes dañados: reemplácelos de inmediato.

• No opere el cargador si éste ha recibido un golpe fuerte, se ha caído, o se ha dañado de cualquier otra manera. Llévelo a un centro de mantenimiento autorizado.

• No desarme el cargador; llévelo a un centro de mantenimiento autorizado cuando se requiera mantenimiento o una reparación. El armado incorrecto puede implicar un riesgo de descarga eléctrica, electrocución o incendio.

• Antes de limpiarlo, desconecte el cargador del tomacorriente. Esto reducirá el riesgo de descarga eléctrica. Quitar el paquete de baterías no reducirá este riesgo.

• NUNCA intente conectar 2 cargadores juntos.

• El cargador está diseñado para operar con corriente eléctrica doméstica estándar (120 voltios). No intente utilizarlo con otro voltaje.

CONSERVE ESTAS INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES PARA BATERÍAS

ADVERTENCIA: ADVERTENCIA: Lea todas las advertencias de seguridad y todas las instrucciones para la batería, el cargador y la herramienta eléctrica. El incumplimiento de las advertencias e instrucciones podría provocar descarga eléctrica, incendio y/o lesiones graves. La batería no viene completamente cargada de fábrica. Antes de utilizar la batería y el cargador, lea las instrucciones de seguridad a continuación. Luego siga los procedimientos de carga descritos. Lea todas las instrucciones

No fuerce NUNCA la batería en el cargador. NO modifique la batería de ningún modo para que entre en un cargador no compatible, ya que ésta puede romperse y causar graves lesiones corporales. Consulte la tabla al final de este manual para información sobre compatibilidad entre baterías y cargadores.

• No incinere el paquete de baterías, aun si tiene daños importantes o está completamente desgastado. El paquete de baterías puede explotar en el fuego. Cuando se queman paquetes de baterías, se generan vapores y materiales tóxicos.

• No cargue ni use la batería en atmósferas explosivas, como ambientes en los que hay líquidos, gases o polvo inflamables. Insertar o retirar la batería del cargador puede encender el polvo o los vapores.

• Si el contenido de las baterías entra en contacto con la piel, lave el área de inmediato con agua y jabón suave. Si el líquido de la batería entra en contacto con los ojos, enjuague con agua manteniendo los ojos abiertos durante 15 minutos o hasta que la irritación cese. Si se necesita atención médica, el electrolito de las baterías de Lithium-Ion contiene una mezcla de carbonatos orgánicos líquidos y sales de litio.

• El contenido de las células de la batería abierta puede generar irritación respiratoria. Respire aire fresco. Si los síntomas persisten, busque atención médica. ADVERTENCIA: Peligro de quemaduras. El líquido de la batería puede encenderse si se expone a chispas o llamas.

• Cargue los paquetes de baterías sólo con cargadores de BLACK+DECKER

• NO salpique o sumerja en agua u otros líquidos. Esto puede causar una falla prematura de las células.

• No almacene ni utilice la herramienta y el paquete de baterías en lugares en los que la temperatura pueda alcanzar o superar los 40 °C (105 °F) (como en toldos al aire libre o construcciones de metal en verano). ADVERTENCIA: Nunca intente abrir el paquete de baterías por ningún motivo. Si la caja del paquete de baterías está agrietada o dañada, no la introduzca en el cargador. No comprima, deje caer ni dañe Calibre mínimo para cables de extensión Volts Longitud total del cable en pies 120V 0-25 26-50 51-100 101-150 (0-7,6m) (7,6-15,2m) (15,2-30,4m) (30,4-45,7m) 240V 0-50 51-100 101-200 201-300 (0-15,2m) (15,2-30,4m) (30,4-60,9m) (60,9-91,4m) Amperaje Más de No más de American Wire Gage

12 - 16 14 12 No se recomienda31

el paquete de baterías. No utilice un paquete de baterías o un cargador que haya recibido un golpe fuerte, se haya caído, esté agotado o dañado de alguna forma (por ejemplo, perforado con un clavo, golpeado con un martillo, pisado). Los paquetes de baterías dañados deben devolverse al centro de mantenimiento para su reciclado. ADVERTENCIA: Riesgo de incendio. No guarde o transporte la batería de ninguna manera que permita que los terminales expuestos de la batería entren en contacto con objetos metálicos. Por ejemplo, no coloque la batería en delantales, bolsillos, cajas de herramientas, cajas de juegos de productos, cajones, etc. con clavos, llaves, tornillos sueltos, etc. Transportar baterías puede provocar incendios si los terminales de la batería entran en contacto accidentalmente con materiales conductores como llaves, monedas, herramientas de mano u objetos similares. Las Normas para Materiales Peligrosos del Departamento de Transporte de los EE.UU. (HMR) concretamente prohíben transportar baterías comercialmente o en aviones (es decir, empacadas en maletas y equipaje de mano) A MENOS que estén debidamente protegidas de cortocircuitos. Por lo tanto, cuando transporte baterías individuales, asegúrese de que los terminales de la batería estén protegidos y bien aislados de materiales que puedan hacer contacto y causar un cortocircuito. NOTA: Las baterías de iones de Lithium-Ion no deben colocarse dentro del equipaje registrado.

NOTAS IMPORTANTES SOBRE LA CARGA

1. Obtendrá una duración más prolongada

y un mejor rendimiento si el paquete de baterías se carga cuando la temperatura ambiente está entre 18 °C y 24 °C (65 °F y 75 °F). NO cargue el paquete de batería con una temperatura ambiental por debajo de +4,5 °C (+40 °F) o por encima de +40,5 °C (+105 °F). Esto es importante y evitará daños graves en el paquete de baterías.

2. El cargador y el paquete de baterías

pueden estar calientes al tacto durante la carga. Esto es una condición normal y no indica un problema. Para facilitar el enfriado del paquete de baterías después de su uso, evite colocar el cargador o el paquete de baterías en un ambiente cálido, como debajo de un toldo de metal o en un remolque sin aislamiento.

3. Si el paquete de baterías no se carga

adecuadamente: a. Revise el tomacorriente enchufando una lámpara u otro aparato b. Verifique si el tomacorriente está conectado a un interruptor que corta la energía cuando usted apaga las luces. c. Mueva el cargador y el paquete de baterías a un lugar donde la temperatura ambiental sea de aproximadamente 18 °C a 24 °C (65 °F a 75 °F). d. Si los problemas de carga persisten, lleve la herramienta, el paquete de baterías y el cargador al centro de mantenimiento local.

Se debe recargar el paquete de baterías cuando no produce energía suficiente para tareas que previamente realizaba con facilidad. NO CONTINÚE utilizando la herramienta en estas condiciones. Siga el procedimiento de carga. También se puede cargar un paquete de baterías parcialmente usado cuando se desee, sin ningún efecto negativo sobre éstas.

5. Se deben mantener lejos de las

cavidades del cargador los materiales extraños de naturaleza conductora, entre los que se incluyen la lana de acero, el papel de aluminio o cualquier acumulación de partículas metálicas. Éstos son sólo algunos ejemplos y no constituyen una lista taxativa. Siempre desenchufe el cargador del tomacorriente cuando no haya un paquete de baterías en la cavidad. Desenchufe el cargador antes de intentar limpiarlo.

6. No congele ni sumerja el cargador en

agua ni en ningún otro líquido. ADVERTENCIA: Riesgo de descarga eléctrica. No permita que ningún líquido entre en el cargador. Nunca intente abrir el paquete de baterías por ningún motivo. Si la caja protectora de plástico del paquete de baterías se rompe o agrieta, devuélvala a un centro de mantenimiento para su reciclado. Recomendaciones de almacenamiento

1. El mejor lugar de almacenamiento es

uno que sea fresco y seco, que no esté expuesto directamente a la luz del sol ni a un exceso de frío o calor.

2. Para resultados óptimos durante períodos

prolongados de almacenamiento, se recomienda guardar la batería totalmente cargada en un lugar fresco y seco fuera del cargador. NOTA: No almacene la batería en una herramienta con el interruptor de gatillo en posición encendida. No use nunca cinta adhesiva para mantener el interruptor de gatillo en la posición de ENCENDIDO. NOTA: Las baterías no deben almacenarse totalmente descargadas. La batería deberá recargarse antes de usarse. Procedimiento de carga Los cargadores Black+Decker están diseñados para cargar baterías Black+Decker.32 Nota: Para garantizar un rendimiento y vida útil máximos de las baterías de iones de litio:

• Cargue la batería totalmente antes de utilizarla por primera vez.

• Recargue las baterías descargadas lo más pronto posible después de cada uso.

• No descargue las baterías totalmente.

1. Enchufe el cargador en una toma de

corriente apropiada antes de insertar la batería.

2. Introduzca la batería en el cargador.

3. La luz verde LED destellará, lo cual

indica que la batería se está cargando.

4. La terminación de la carga está

indicada por la luz verde LED que permanece encendida continuamente. La batería está totalmente cargada y podrá utilizarse en este momento o dejarse en el cargador.

PERMANENCIA DE LA BATERÍA EN

EL CARGADOR El cargador y la batería pueden dejarse conectados con la LED verde encendida indefinidamente. El cargador mantendrá la batería nueva y totalmente cargada. USO PREVISTO Su lijadora BLACK+DECKER BDCMS20 ha sido diseñada para lijar madera, metal, plásticos y superficies pintadas. Esta herramienta está destinada solamente al uso por particulares. Descripción N.° de catálogo Estos productos utilizan las baterías y los cargadores indicados en el cuadro a continuación. Batería de iones de litio de 20 V Máx**: LBXR20Batería de iones de litio de 20 V Máx**: LBXR20BTBatería de iones de litio tipo 1 de 20 V Máx** y 22 Wh: LB20 Cargador rápido de baterías de iones de litio de 2 amperios: L2AFC Cargador rápido de baterías de iones de litio de 2 amperios: L2AFCBST Cargador de baterías de iones de litio de 20 V Máx**: LCS20Cargador de baterías de iones de litio de 20 V Máx**: LCS201 Cargador de baterías de iones de litio de 20 V Máx**: LCS1620 Cargador de baterías de iones de litio de 20 V Máx**: LCS200

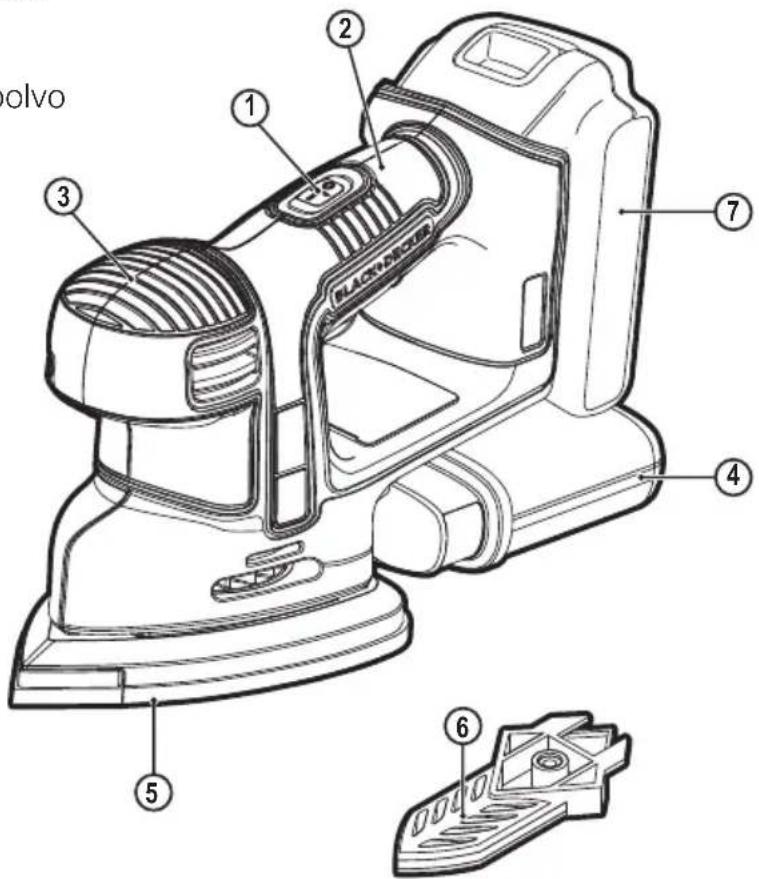

DESCRIPCIÓN DE LAS FUNCIONES

1. Interruptor de encendido/apagado

4. Cartucho para recolección de polvo

Herramientas necesarias: destornillador de cabeza Phillips n.º 133 superficie, dejando que la herramienta haga el trabajo. Solo se requiere una presión ligera para lijar, pulir o restregar. Una presión excesiva ralentizará la herramienta y producirá resultados inferiores. Compruebe su trabajo a menudo, el producto puede retirar material rápidamente. ADVERTENCIA: Riesgo de descarga eléctrica. Este producto no debería usarse cerca de agua en ninguna circunstancia. ATENCIÓN: Para reducir el riesgo de lesiones, apague la herramienta y saque la batería antes de realizar ajustes o de extraer o instalar accesorios.

• Para encender la herramienta, presione el interruptor de encendido/apagado (1) hacia la posición delantera I.

• Para apagar la herramienta, presione el interruptor de encendido/apagado (1) hacia la posición trasera O.

INSTALACIÓN DE LAS HOJAS DE

Sujete la herramienta con la base de lijado mirando hacia arriba.

• Coloque la hoja de papel de lija (8) en la base de lijado, asegurándose de que los orificios de la hoja se alineen con los orificios de la base.

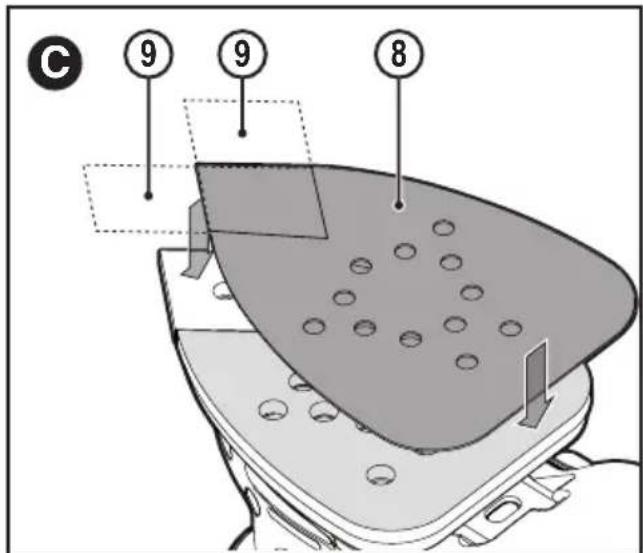

INSTALACIÓN DE LAS PUNTAS

Separe las dos puntas con forma de diamante adicionales (9) de la hoja de lijado (8). Nota: Puede darse la vuelta a la punta con forma de diamante (10) y cambiarse cuando esté desgastada.

• Cuando la parte delantera de la punta (9) esté desgastada, sepárela de la hoja, dele la vuelta y presiónela de nuevo sobre la base de lijado.

• Cuando la punta entera se haya desgastado, retírela de la base de lijado y cámbiela por una punta nueva. Nota: Para una recolección óptima del polvo, asegúrese de utilizar el tipo correcto de papel de lija.

INSTRUCCIONES DE OPERACIÓN

ADVERTENCIA: Para reducir el riesgo de lesiones corporales graves, lea y siga todas las advertencias e instrucciones de seguridad importantes antes de utilizar esta herramienta.

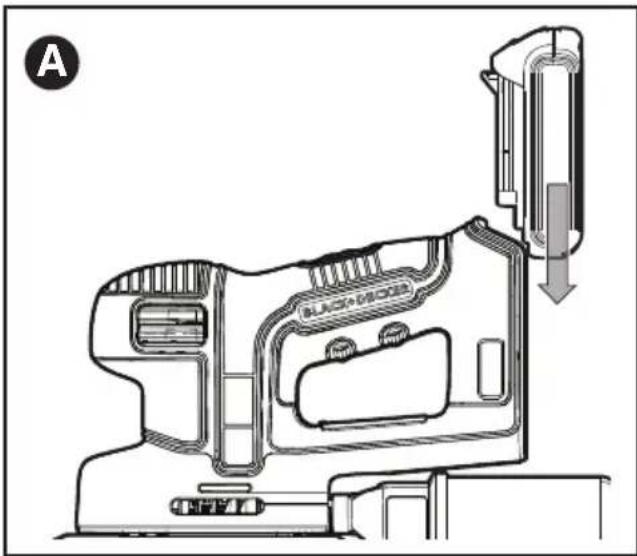

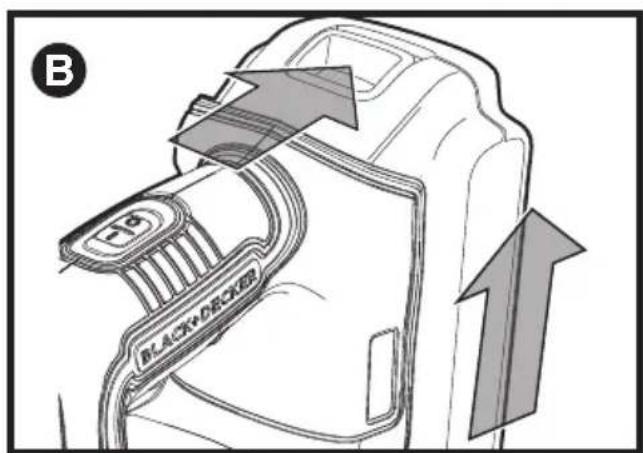

CÓMO INSTALAR Y SACAR LA

BATERÍA DE LA HERRAMIENTA

ATENCIÓN: Asegúrese de que el interruptor esté apagado antes de instalar o retirar la batería. Para instalar la batería: Introduzca la batería (7) en la herramienta hasta que esté totalmente asentada y se oiga un clic (figura A). Compruebe que la batería esté bien asentada y totalmente asegurada en su sitio. Para sacar la batería: Presione el botón de liberación de la batería en la parte de atrás de la misma y tire de la batería para sacarla de la herramienta (figura B).

FUNCIONAMIENTO Nota: No apoye los dedos en la placa cuando esté usando la herramienta. Mueva la lijadora con desplazamientos de barrido amplios a lo largo de la34

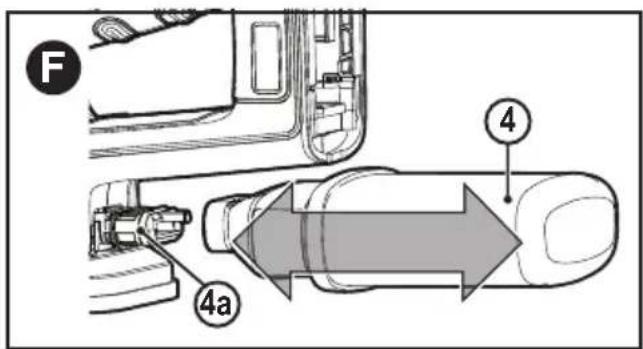

INSTALACIÓN Y EXTRACCIÓN DEL

DEPÓSITO PARA POLVO (FIG. F) ATENCIÓN: Para reducir el riesgo de lesiones, apague la herramienta y saque la batería antes de realizar ajustes o de extraer o instalar accesorios. ATENCIÓN: Peligro para las vías respiratorias. Nunca opere esta herramienta para lijar madera sin que el depósito para polvo esté en su lugar. El polvo que se produce al lijar puede crear un peligro de inhalación. ADVERTENCIA: Peligro de incendio. El polvo acumulado que se produce al lijar los revestimientos de las superficies (poliuretano, aceite de lino, etc.) puede iniciar una combustión espontánea dentro del depósito para polvo de la lijadora o en algún otro lugar y ocasionar un incendio Para reducir este riesgo, vacíe el depósito frecuentemente y siga estrictamente las instrucciones del manual de la lijadora y del fabricante del revestimiento. ADVERTENCIA: Peligro de incendio. Al trabajar sobre superficies de metal, no utilice el depósito para polvo ni una aspiradora debido a que se originan chispas. Utilice gafas de seguridad y una máscara para polvo. Debido al riesgo de incendio, no utilice la lijadora para lijar superficies de magnesio. No la utilice para lijar superficies húmedas.

• El depósito para recolección de polvo (4) debe vaciarse después de cada 10 minutos de lijado.
• Deslice el depósito para polvo (4) en el conector (4a) y asegúrese de que esté ubicado firmemente.
• Para sacar el depósito para polvo, tire de él hacia atrás y lejos del extremo trasero de la herramienta.

CONSEJOS PARA UN USO ÓPTIMO

ADVERTENCIA: Deje que la herramienta funcione a su propio ritmo. No la sobrecargue.

• No coloque las manos sobre las ranuras de ventilación.

ACCESORIO TIPO DEDO (FIG. D -

ACCESORIO OPCIONAL) El accesorio tipo dedo se utiliza para lijado de detalles a precisión.

• Saque el tornillo (10).

• Saque de la base la punta de la almohadilla con forma de diamante (11).
• Instale el accesorio tipo dedo (6) sobre la base de lijado, como se muestra en la Figura D.
• Instale y ajuste el tornillo.

• Alinee la hoja de lijado apropiada con el accesorio tipo dedo.

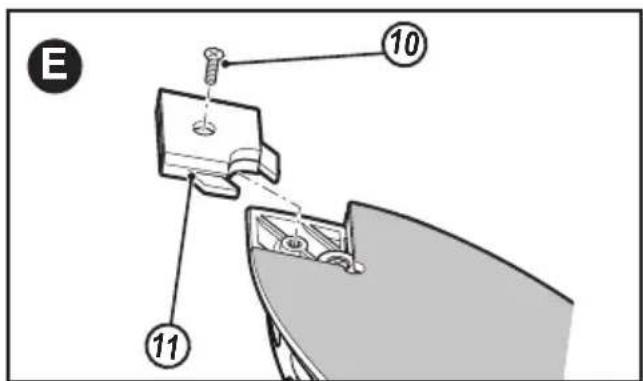

CAMBIO DE LA PUNTA CON FORMA

• Cambie y ajuste el tornillo (10).

E35 Artículo Descripción Accesorio tipo dedo para detalles. Para áreas pequeñas de difícil acceso. El accesorio tipo dedo para detalles puede utilizarse para lijado ligero o lijado en esquinas. (Pieza número - X32214-XJ) Malla para lijado de grano 240. Para un acabado fino para lijado de detalles grandes. (Pieza número - X39132-XJ) Malla para lijado de grano 120. Para un acabado medio para lijado de detalles grandes. (Pieza número - X39127-XJ) Malla para lijado de grano 80. Para un acabado grueso para lijado de detalles grandes. (Pieza número - X39122-XJ) Hoja de lijado para detalles grandes de grano 240 con dos puntas de repuesto. Para un acabado fino para lijado de detalles grandes. (Pieza número - X31019-XJ) Hoja de lijado para detalles grandes de grano 120 con dos puntas de repuesto. Para un acabado medio para lijado de detalles grandes. (Pieza número - X31009-XJ) Hoja de lijado para detalles grandes de grano 60 con dos puntas de repuesto Para un acabado grueso para lijado de detalles grandes. (Pieza número - X31039-XJ) Hoja de lijado de accesorio tipo dedo para detalles de grano 120. Para un acabado medio para lijado de detalles. (Pieza número - X3277-XJ) ACCESORIOS Los accesorios que se recomiendan para la herramienta están disponibles en su distribuidor local o en el centro de servicio autorizado. Si necesita ayuda con respecto a los accesorios, llame al: 1-800- 544-6986. ADVERTENCIA: El uso de accesorios no recomendados para utilizar con esta herramienta puede resultar peligroso.

REEMPLAZO DE LAS ETIQUETAS DE

ADVERTENCIA Si sus etiquetas de advertencia se vuelven ilegibles o faltan, llame al (888) 848-5175 para que se las reemplacen gratuitamente. AMÉRICA LATINA: esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esa información.

INFORMACIÓN DE MANTENIMIENTO

Todos los Centros de servicio de BLACK+DECKER cuentan con personal altamente capacitado dispuesto a brindar a todos los clientes un servicio

• No ejerza demasiada presión sobre la herramienta.

• Revise el estado de la hoja de lijado periódicamente. Reemplácela cuando sea necesario.

• Siempre lije con la veta de la madera.

• Cuando lije capas nuevas de pintura antes de aplicar otra capa, utilice grano extra fino.

• Sobre superficies muy disparejas o cuando retire capas de pintura, comience con un grano grueso. En otras superficies, comience con un grano mediano. En ambos casos, cambie gradualmente a un grano fino para un acabado liso.

• Al lijar sobre una superficie vertical, sostenga el mango trasero (2) para un mejor agarre y control. ACCESORIOS Una variedad de accesorios Mouse

están a su disposición por un costo adicional. Las listas pueden variar entre un comercio y otro. Nota: Utilice solamente papel de lija con orificios que tengan la misma configuración que los de la base de la lijadora. El papel de lija sin orificios no permitirá que el polvo entre al depósito. La almohadilla con velcro y las bases individuales son piezas reemplazables. Si se desgastan, contacte con su centro de servicio local. Para obtener más ayuda llame al: 1-800-544-6986 ADVERTENCIA: El uso de cualquier accesorio no recomendado para utilizarse con esta herramienta podría ser peligroso.36 Estos límites están diseñados para brindar protección razonable contra interferencia perjudicial en una instalación residencial. Este equipo genera, usa y puede irradiar energía en frecuencia de radio y, si no se instala y se usa de acuerdo con las instrucciones, puede provocar interferencia perjudicial en las comunicaciones de radio. Sin embargo, no hay garantía de que la interferencia no ocurra en una instalación en particular. Si este equipo provoca interferencia perjudicial en la recepción de radio o televisión, lo que se puede determinar al apagar y encender el equipo, el usuario debe tratar de corregir la interferencia mediante una o más de las siguientes medidas:

• Cambiar la orientación o la ubicación de la antena de recepción.

• Aumentar la separación entre el equipo y el receptor.

• Conectar el equipo a un tomacorriente sobre un circuito diferente de aquel al que está conectado el receptor.

• Consultar al vendedor o pedir la ayuda de un técnico en radio y televisión con experiencia. Los cambios o las modificaciones que se le realicen a esta unidad sin aprobación expresa del tercero responsable del cumplimiento pueden anular la autorización del usuario para operar el equipo. Este aparato digital de la clase B se conforma con ICES-003 canadiense. eficiente y confiable en la reparación de herramientas eléctricas. Si necesita consejo técnico, reparaciones o piezas de repuesto originales de fábrica, póngase en contacto con el centro de servicio

BLACK+DECKER más cercano a su domicilio. Para ubicar su centro de servicio local, llame al 1-800-544-6986 o visite nuestro sitio www.blackanddecker.com. El sello RBRC

El sello RBRC® (Rechargeable Battery Recycling Corporation) en las baterías (ounidades de batería) de níquel cadmio, níquel e hidruro metálico o de iones de litio indica que el costo de reciclaje de estas baterías (o unidades de batería) al llegar al final de su vida de servicio ya ha sido pagado por BLACK+DECKER. En algunas áreas, es ilegal depositar baterías de níquel cadmio, níquel e hidruro metálico o de iones de litio gastadas en la basura o la corriente de residuos sólidos urbanos; el programa Call 2 Recycle® proporciona una alternativa ecológica. Call 2 Recycle, Inc., en cooperación con BLACK+DECKER y otros usuarios de baterías, han establecido programas en los Estados Unidos y Canadá para facilitar la recolección de baterías de níquel cadmio, níquel e hidruro metálico o de iones de litio gastadas. Al llevar sus baterías de níquel cadmio, níquel e hidruro metálico y de iones de litio gastadas a un centro de servicio autorizado por BLACK+DECKER o al minorista local para que sean recicladas, ayuda a proteger el medio ambiente y a conservar recursos naturales. También puede comunicarse con el centro de reciclaje de su localidad para mayor información sobre dónde llevar sus baterías gastadas. RBRC® es una marca comercial registrada de Call 2 Recycle, Inc. Este aparato digital Clase B cumple con la norma canadiense ICES-003. Este mecanismo cumple con la parte 15 de las normas de la Comisión Federal de Comunicaciones de Estados Unidos (FCC). La operación está sujeta a las dos condiciones siguientes: (1) Este mecanismo posiblemente no cause interferencia perjudicial; y (2) este mecanismo puede aceptar cualquier interferencia recibida, incluso interferencia que podría provocar una operación no deseada. NOTA: Este equipo ha sido probado y se encontró que cumple con los límites para dispositivo digital Clase B, según la parte 15 de las normas de la FCC.37

APLICACIÓN /MATRIZ DE ACCESORIOS

ACCESORIO APLICACIONES / USOS RECOMENDADOS

Papel de lija de grano mediano Pintura, barniz, eliminación de óxido Papel de lija de grano fino Acabado de superficies Papel de lija de grano extra fino Lijado entre capas de pintura o barniz Puntas para lijado de detalles Esquinas / sitios de difícil acceso 1 Lana para pulir / remover Pulir metales / remover barniz o uretano 4 Lana para pulir fino Pulido fino, acabado satín sobre pintura / barniz / uretano almohadilla de esponja gris aplicar y remover pulimento almohadilla blanca no tejida restregado ligero almohadilla roja no tejida restregado pesado / eliminación de óxido Las almohadillas descritas más arriba pueden estar disponibles en kits donde se vendan los productos Mouse

Para más información llame al 1-800-544-6986.

DETECCIÓN DE PROBLEMAS

Problema Causa posible Solución posible

• La herramienta no funcionará.

• El paquete de baterías no • Controle la instalación del está bien instalado. paquete de baterías.

• El paquete de baterías no • Verifique los requisitos de carga está cargado. del paquete de baterías.

• El paquete de baterías • El paquete de baterías no • Inserte el paquete de no carga. está insertado en el baterías en el cargador hasta (LED). cargador. que se encienda la luz verde

• El cargador no está • Enchufe el cargador en un enchufado. tomacorriente que funcione. Consulte “Notas importantes sobre la carga” para conocer más detalles.

• Temperatura ambiental. • Traslade el cargador y la batería a una temperatura ambiental que esté por encima de 40 °F (4.5 °C) o por debajo de 105 °F (+40.5 °C).

• La unidad se apaga • El paquete de baterías alcanzó • Espere que el paquete de repentinamente. baterías el límite térmico máximo. se enfríe.

• No tiene más carga. (Para • Colóquelo en el cargador maximizar la vida útil del para que se cargue. paquete de baterías, este está diseñado para apagarse repentinamente cuando no tiene más carga). Para conocer la ubicación del centro de mantenimiento más cercano a fin de recibir ayuda con su producto, visite nuestro sitio Web www.blackanddecker.com.mx o llame a la línea de ayuda BLACK+DECKER al 01 800 847 2309/01 800 847 2312.38 aplica a productos vendidos en América Latina. Para los productos que se venden en América Latina, consulte la información de garantía específica del país contenida en el empaque, llame a la compañía local o visite el sitio web para obtener dicha información.

GARANTÍA LIMITADA DE DOS

AÑOS Black & Decker (U.S.) Inc. garantiza que este producto está libre de defectos de material o mano de obra durante un período de dos (2) años desde la fecha de compra, siempre y cuando el producto se utilice en un entorno doméstico. Esta garantía limitada no cubre contra fallas debidas a mal uso, daño accidental o cuando se han realizado o intentado reparaciones por parte de cualquier otra persona ajena a Black+Decker y sus centros de mantenimiento autorizados. Un producto defectuoso que cumple con las condiciones de la garantía establecidas en el presente documento será remplazado o reparado sin costo de una dos maneras: La primera, que únicamente dará lugar a intercambios, consiste en devolver el producto al comerciante minorista donde fue comprado (siempre y cuando la tienda sea un comerciante minorista participante). Las devoluciones deben realizarse dentro del período establecido en la política para intercambios del comerciante minorista. Es posible que se requiera el comprobante de compra. Consulte al comerciante minorista sobre su política específica de devoluciones con respecto a los límites de tiempo para devoluciones o intercambios. La segunda opción es llevar o enviar (pagado por adelantado) el producto a un centro de mantenimiento de propiedad o con autorización de Black+Decker para su reparación o remplazo a discreción de Black+Decker. Es posible que se requiera un comprobante de compra. Los centros de mantenimiento de propiedad o con autorización de Black+Decker en línea en www.blackanddecker.com. Esta garantía no se aplica a los accesorios. Esta garantía le otorga derechos legales específicos y es posible que tenga otros derechos que varían de un estado a otro. En caso de que tenga alguna pregunta, comuníquese con el gerente del centro de mantenimiento de Black+Decker más cercano a usted. Este producto no está diseñado para uso comercial y, en consecuencia, dicho uso comercial de este producto anulará la garantía. Por medio del presente documento, se declina la responsabilidad de todas las demás garantías, explícitas o implícitas. AMÉRICA LATINA: Esta garantía no se39

PRODUCT INFOMATION · IDENTIFICACIÓN DEL PRODUCTO

Este producto cuenta con dos años de garantía a partir de la fecha de compra contra cualquier defecto de su funcionamiento, así como cualquier falla debido a materiales empleados para su fabricación ó mano de obra defectuosa. Nuestra garantía incluye la reparación o reposición del producto y/o componentes sin cargo alguno para el cliente incluyendo la mano de obra, esta incluye los gastos de trasportación erogados para lograr cumplimiento de esta garantía en los domicilios diversos señalados. Para hacer efectiva esta garantía deberá presentar su herramienta y esta póliza sellada por el establecimiento comercial donde se adquirió el producto. Nos comprometemos a entregar el producto en un lapso no mayor a 30 días hábiles contados a partir de la fecha de recepción del mismo en nuestros talleres de servicio autorizados. ESTA GARANTIA NO APLICA CUANDO: El producto se hubiese utilizado en condiciones distintas a las normales. El producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña. El producto hubiese sido alterado o reparado por personas no autorizadas por nosotros. Importador: Black & Decker S.A. de .C.V Bosque de Cidros Acceso Radiatas No.42 3ra.Seccion de Bosques de las lomas C.P.05120, Mexico, D.F. Tel: (01 55) 5326 710040 Cat No. BDCMS20 Form No. N504017 November 2016 Copyright © 2016 BLACK+DECKER Printed in China Grupo Realsa en herramientas, S.A. de C.V. Súper Manzana 69 MZ.01 Lote 30 (Av. Torcasita) Col. Puerto Juárez Cancún, Quintana Roo Tel. 01 998 884 72 27 Ferre Pat de Puebla, S.A. de C.V. 16 de Septiembre No. 6149 Col. El Cerrito Puebla, Puebla Tel. 01 222 264 12 12 Ferre Pat de Puebla, S.A. de C.V. Ejército Mexicano No. 15 Col. Ejido 1ro. de Mayo Boca del Rio, Veracruz Tel. 01 229 167 89 89 Servicio de Fabrica BLACK+DECKER, S.A. de C.V. Lázaro Cardenas No. 18 Col. Obrera Distrito Federal Tel. 55 88 95 02 Representaciones Industriales Robles, S.A. de C.V. Tezozomoc No. 89 Col. La Preciosa Distrito Federal Tel. 55 61 86 82 Gpo. Comercial de Htas. y Refacciones de Occidente, S.A. de C.V. Av. La Paz No. 1779 Col. Americana, S. Juaréz Guadalajara, Jalisco Tel. 01 33 38 25 69 78 Herramientas y Equipos Profesionales Av. Colón 2915 Ote. Col. Francisco I. Madero Monterrey, Nvo. León Tel. 01 81 83 54 60 06 Htas. Portátiles de Chihuahua, S.A. de C.V. Av. Universidad No. 2903 Col. Fracc. Universidad Chihuahua, Chihuahua Tel. 01 614 413 64 04
