MANUAL DE USUARIO P 20ST METABO

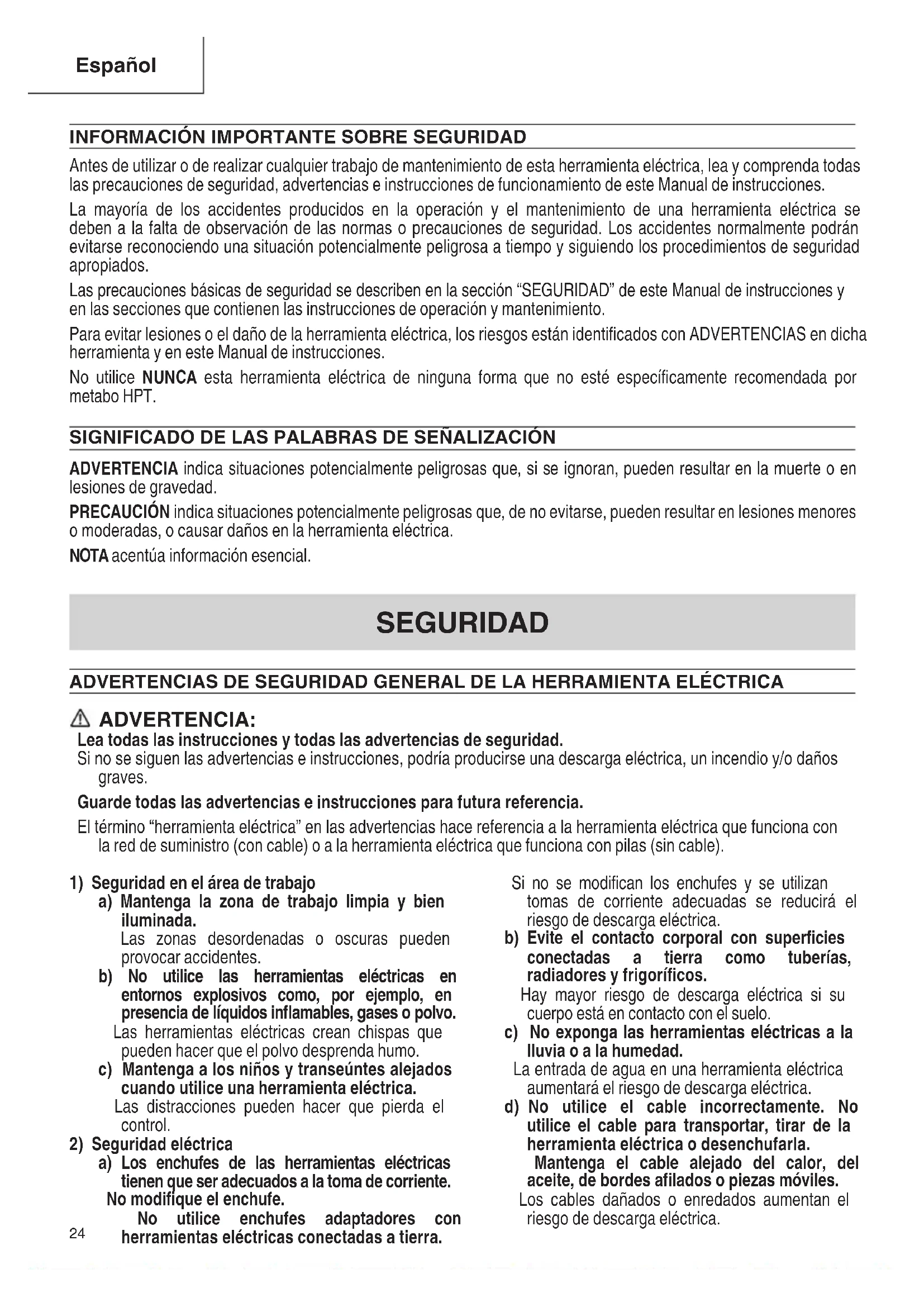

Français 000Book_P20ST.indb 23 2019/07/16 10:04:45INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones. La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados. Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento. Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identicados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones. No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté especícamente recomendada por metabo HPT. SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad. PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica. NOTA acentúa información esencial. SEGURIDAD ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA ADVERTENCIA: Lea todas las instrucciones y todas las advertencias de seguridad. Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves. Guarde todas las advertencias e instrucciones para futura referencia. El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad en el área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas o oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos inamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modique el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con supercies conectadas a tierra como tuberías, radiadores y frigorícos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes alados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

Español 000Book_P20ST.indb 24 2019/07/16 10:04:45e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica. f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la inuencia de drogas, alcohol o medicación. La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales. b) Utilice un equipo de protección. Utilice siempre una protección ocular. El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales. c) Evite un inicio involuntario. Asegúrese de que el interruptor está en “o” antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla. El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas

eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Antes de hacer ajustes, cambiar accesorios o almacenar las herramientas eléctricas, desconecte el enchufe de la fuente eléctrica y/o las baterías de la herramienta. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente. d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación. e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte aladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte alados son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.

a) Lleve su herramienta a que la revise un experto cualicado que utilice sólo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.

Español 000Book_P20ST.indb 25 2019/07/16 10:04:45– ADVERTENCIA– Para disminuir el riesgo de lesiones, el usuario debe leer el manual de instrucciones. NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD

1. Antes de dejar la herramienta, espere a que la

cortadora se detenga. La cortadora puede tocar la supercie y, como consecuencia, podría perder el control sobre ella y sufrir lesiones graves.

2. Sostenga la herramienta eléctrica agarrándola

únicamente por la supercie de agarre aislada, ya que el dispositivo de corte podría cortar su propio cable. El corte de cables "con tensión" podría provocar que las piezas metálicas expuestas de la herramienta eléctrica transmitieran corriente y provocaran al operador una descarga eléctrica.

3. Utilice abrazaderas u otro sistema práctico

de asegurar y sujetar la pieza de trabajo a una plataforma estable. Si sujeta la pieza con la mano o contra su cuerpo, queda inestable y puede perder el control sobre ella.

4. Utilice protecciones auriculares.

La exposición al ruido puede causar daños auditivos.

5. NO toque NUNCA las piezas móviles.

No coloque NUNCA sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.

6. No utilice nunca la herramienta sin los

protectores colocados en su lugar. No utilice NUNCA esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.

7. Utilice la herramienta correcta.

No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado. No utilice las herramientas para nes no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.

8. No utilice nunca una herramienta eléctrica para

aplicaciones que no sean las especicadas. No utilice NUNCA una herramienta eléctrica para aplicaciones no especicadas en este Manual de instrucciones.

9. Maneje correctamente la herramienta.

Maneje la herramienta de acuerdo con las instrucciones ofrecidas aquí. No deje caer ni tire la herramienta. No permita NUNCA que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta.

10. Mantenga todos los tornillos, pernos, y cubiertas

rmemente jados en su lugar. Mantenga todos los tornillos, pernos, y cubiertas rmemente montados. Compruebe periódicamente su condición.

11. No utilice herramientas eléctricas si la carcasa o

la empuñadura de plástico está rajada. Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.

12. Las cuchillas y los accesorios deberán montarse

con seguridad en la herramienta. Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán jarse con seguridad.

13. Mantenga limpio el conducto de ventilación del

motor. El conducto de ventilación del motor limpio para que el aire pueda circular libremente en todo momento. Compruebe frecuentemente y limpie el polvo acumulado.

14. Utilice las herramientas eléctricas con la tensión

de alimentación nominal. Utilice las herramientas eléctricas con las tensiones indicadas en sus placas de características. La utilización e una herramienta eléctrica con una tensión superior a la nominal podría resultar en revoluciones anormalmente altas del motor, en el daño de la herramienta, y en la quemadura del motor.

15. NO utilice NUNCA una herramienta defectuosa o

que funcione anormalmente. Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por metabo HPT.

16. NO deje NUNCA la herramienta en

funcionamiento desatendida. Desconecte su alimentación. No deje sola la herramientas hasta mientras no se haya parado completamente.

17. Maneje con cuidado las herramientas eléctricas.

Si una herramienta eléctrica se ha caído o ha chocado inadvertidamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.

18. No limpie las partes de plástico con disolvente.

Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes.

Español 000Book_P20ST.indb 26 2019/07/16 10:04:46Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.

19. SIEMPRE utilice gafas protectoras que cumplan con

los requerimientos de la última revisión de la norma ANSI Z87.1.

20. SIEMPRE utilice una mascarilla para protegerse

contra el polvo o las partículas potencialmente dañinos generados durante la operación.

21. Deniciones para los símbolos utilizados en

UNA OPERACIÓN MÁS SEGURA

Para garantizar una operación más segura de esta herramienta eléctrica, metabo HPT ha adoptado un diseño de aislamiento doble. “Aislamiento doble” signica que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del bastidor exterior manejado por el operador. Por lo tanto, en la herramienta eléctrica o en su placa de características aparecen el símbolo “ ” o las palabras “Double insulation” (aislamiento doble). Aunque este sistema no posee puesta a tierra externa, usted deberá seguir las precauciones sobre seguridad eléctrica ofrecidas en este Manual de instrucciones, incluyendo la no utilización de la herramienta eléctrica en ambientes húmedos. Para mantener efectivo el sistema de aislamiento doble, tenga en cuenta las precauciones siguientes:

Esta herramienta eléctrica solamente deberá desensamblar y ensamblarla un CENTRO DE REPARACIONES AUTORIZADO POR metabo HPT, y solamente deberán utilizarse con ella piezas de reemplazo genuinas de metabo HPT.

Limpie el exterior de la herramienta eléctrica solamente con un paño suave humedecido en agua jabonosa, y después séquela bien. No utilice disolventes, gasolina, ni diluidor de pintura para limpiar las partes de plástico, ya que podría disolverlas.

¡GUARDE ESTAS INSTRUCCIONES

PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS

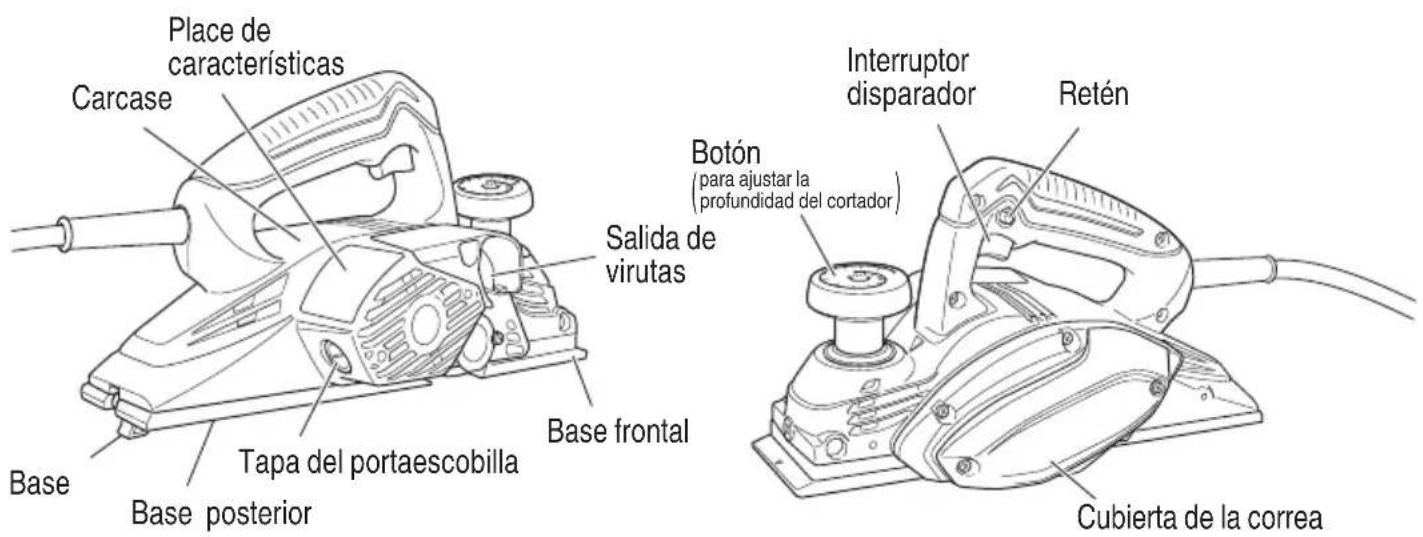

Español 000Book_P20ST.indb 27 2019/07/16 10:04:46DESCRIPCIÓN FUNCIONAL NOTA: La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica. NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual. Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica. NOMENCLATURA Fig. 1(a) Fig. 1(b) Salida de virutas Place de características Carcase Tapa del portaescobilla Base frontal Base Base posterior Cubierta de la correa Interruptor disparador Retén Botón

para ajustar la profundidad del cortador

ESPECIFICACIONES Motor Motor conmutador en serie monofásico Fuente de alimentación 120 V CA, 60 Hz, monofásica Currient 5.5 A Velocidad de marcha en vacío 17,000 /min Anchura de corte 3-1/4" (82 mm) Profundidad máx. de corte 1/16" (1.5 mm) Peso 5.7 lbs (2.5 kg)

Español 000Book_P20ST.indb 28 2019/07/16 10:04:46ADVERTENCIA: Si un cable esta dañado deberá reemplazar o repararse.

4. Comprobación del tomacorriente

Si el enchufe del cable de alimentación queda ojo en el tomacorriente, habrá que reparar éste. Póngase en contacto con un electricista cualicado para que realice las reparaciones adecuadas. Si utilizase un tomacorriente en este estado, podría producirse recalentamiento, lo que supondría un riesgo serio.

5. Conrme las condiciones del medio ambiente.

Condirme que el lugar de trabajo esté en las condiciones apropiadas de acuerdo con las precauciones descritas.

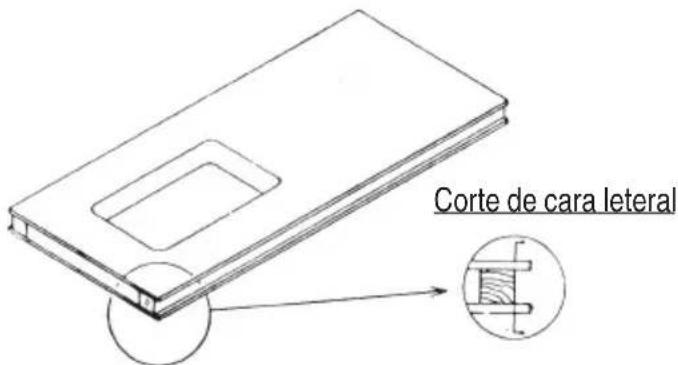

Hacer perforaciones en distintos metales, maderas y plásticos. Fig. 2-A (Cepillado) Fig. 2-B (Biselado) Fig. 2-C (Ranurado) 23/64" (Máx) (9 mm) 23/64" (Máx) (9 mm) Fig. 2-E (Cepillado lateral de puerta a paño) Corte de cara leteral Fig. 2-D (Ahusamiento)

ANTES DE LA OPERACIÓN

1. Fuente de alimentación

Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de características del producto.

2. Interruptor de alimentación

Cerciórese de que el interruptor de alimentación esté en la posición OFF. Si enchufase el cable de alimentación en un tomacorriente de la red con el interruptor en ON, la herramienta eléctrica comenzaría a funcionar inmediatamente, lo que podría provocar lesiones serias.

3. Cable prolongador

Cuando el área de trabajo esté alejada de la fuente de alimentación, utilice un cable prolongador de suciente grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible.

Español 000Book_P20ST.indb 29 2019/07/16 10:04:466. Prepare una mesa de trabajo que sea estable y adecuada para la operación de cepillado. Debido a que la mesa de trabajo mal equilibrada representa un gran peligro, asegúrese de preparar una mesa rme y nivelada.

7. Compruebe que las cuchillas estén debidamente

apretadas. La cuchilla se entrega de fábrica rmemente empernada para permitir una inmediata utilización de la herramienta; sin embargo, tenga a bien reapretar los pernos con una llave anular antes de intentar su operación.

PROCEDIMIENTOS DE CEPILLADO

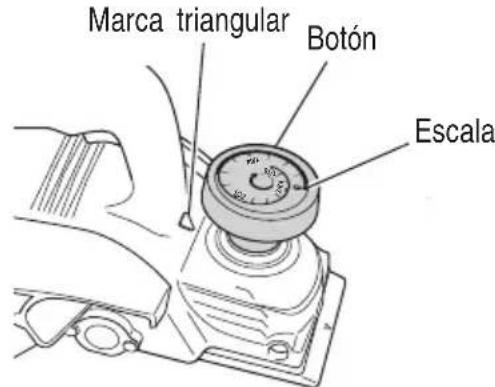

1. Ajustar la profundidad del cortador

Girar el botón en la dirección indicada por la echa en la Fig. 3 (en el sentido de las manillas de un reloj) hasta que la marca triangular esté alineada con la profundidad de corte deseada en la escala. Un intervalo entre las graduaciones de la escala corresponde a 1/256" (0.1 mm) de profundidad de corte. La profundidad de corte puede ser ajustada dentro de un ámbito de 0 – 3/32" (0 – 2.6 mm). Escala Marca triangular Botón 1/64 3/64 1/16 1/32 Fig. 3

2. Corte de supercie

Se debe realizar un corte tosco con una profundidad larga de corte y una velocidad adecuada de tal manera que sean expulsadas suavemente las virutas de la máquina. Para asegurarse de que el acabado de la supercie sea no, el corte de acabado debe ser realizado a una profundidad pequeña de corte y velocidad baja.

3. Comienzo y nal de la operación de corte

Como se muestra en la Fig. 4, situar la base frontal de la cepillo en la pieza de trabajo y mantener la garlopa horizontal. Girar el conmutador ON (conectado) y llevar despacio la cepillo en la dirección al borde directriz de la pieza de trabajo. Apretar rmemente hacia abajo la mitad delantera de la cepillo en la primera parte de la operación de cortar y, como se muestra en la Fig. 5, apretar hacia abajo la mitad trasera de la cepillo al nal de la operación de corte. La cepillo tiene que ser mantenida siempre plana durante toda la operación de corte. Fig. 4 Beginning of cutting operation Fig. 5 End of cutting operation

4. Precaución después de haber acabado la operación

de cepillar Cuando la garlopa está suspendida con una mano después de haber acabado la operación de cepillar, asegurarse de que las cuchillas (base) de la cepillo no contacten o vayan demasiado cerca de su cuerpo. El no tener esto en cuenta ocasionaría heridas serias.

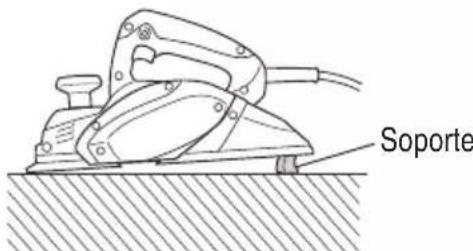

Eleve la parte trasera de la cepilladora para desplegar el pie de la base. El despliegue del soporte al colocar la cepilladora impide que se produzca contacto entre la hoja y el material. Soporte Fig. 6

ARMADO Y DESARMADO DEL

CONJUNTO DE CUCHILLA Y AJUSTE DE

Para evitar serios contratiempos, asegúrese de desconectar el interruptor de alimentación y de desenchufar la clavija de alimentación del tomacorriente.

Tenga cuidado de no lastimarse las manos.

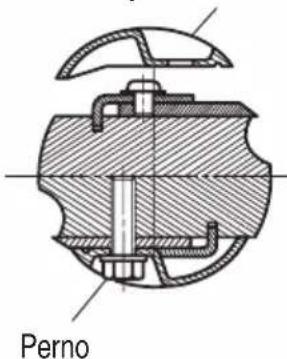

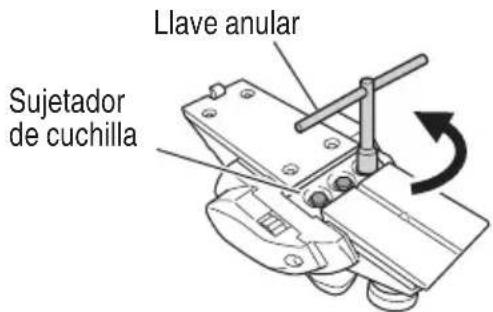

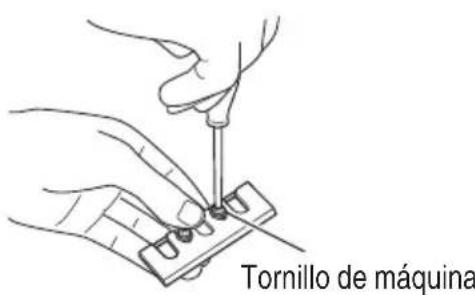

Español 000Book_P20ST.indb 30 2019/07/16 10:04:471. Desarmado de la cuchilla (1) Tal como se observa en la Fig. 7, extraiga los tres pernos de jación de la cuchilla con la llave anular suministrada, y saque el sujetador de cuchilla. Llave anular Sujetador de cuchilla Fig. 7 (2) Como se muestra en la Fig. 8, deslice la cuchilla en el sentido indicado por la echa para desmontar dicha cuchilla. Placa de ajuste (B) Fig. 8

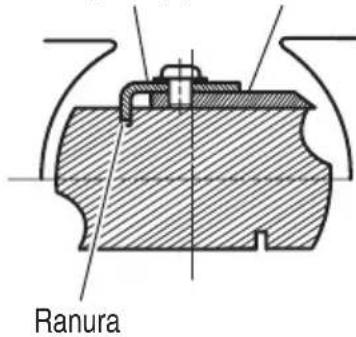

2. Armado de la cuchilla

PRECAUCIÓN: Antes de armar la cuchilla, asegúrese de eliminar todas las virutas acumuladas sobre la misma. (1) Inserte una parte torneada de la placa de ajuste (A) jada a la cuchilla en aun ranura de la parte plana del bloque del cortador. (Fig. 9 y 10) Coloque la cuchilla de forma que ambos lados de la misma sobresalgan de la anchura del bloque del cortador aproximadamente 3/64" (1 mm). (Fig. 11) Parte plana del bloque del cortador Placa de ajuste (A) Fig. 9 Placa de ajuste (A) Cuchilla Ranura Fig. 10 (Instalación correcta) Bloque del cortadorCuchilla 3/64" (1 mm) 3/64" (1 mm) Fig.11 (2) Coloque el sujetador de cuchilla sobre el conjunto terminado tal como se indica en la Fig. 12 y asegure los tres pernos. Verique que los tres pernos estén correctamente apretados. Sujetador de cuchilla Perno Fig. 12 (3) Dé vuelta el bloque cortador y ajuste el lado opuesto de la misma manera.

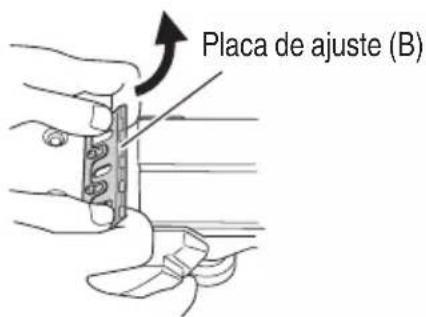

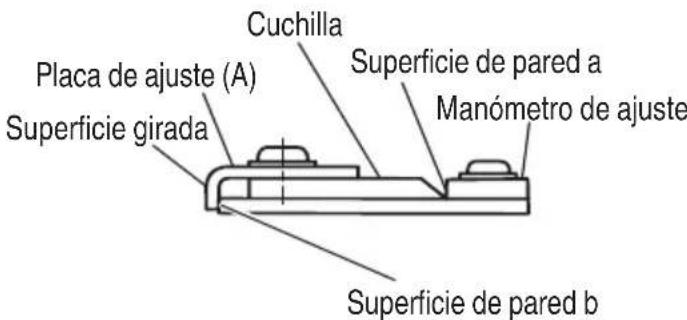

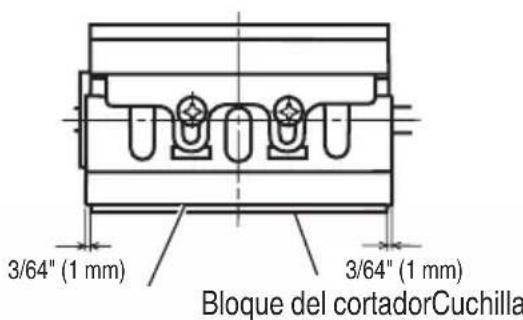

3. Ajuste de la altura de la cuchilla

PRECAUCIÓN: El bloque calibrador se entrega de fábrica ajustado con precisión, y por lo tanto, nunca deberá intentar su modicación.

Español 000Book_P20ST.indb 31 2019/07/16 10:04:48(1) Aoje los 2 tornillos que sujetan la cuchilla y la placa de ajuste (A). (Fig. 13) Tornillo de máquina Fig. 13 (2) Presione la supercie torneada de la placa de ajuste (A) contra la supercie de la pared b ajustando el borde de la cuchilla contra la supercie de la pared a del manómetro de ajuste. Después, apriételos con los 2 tornillos. (Fig. 14 y 15) Tornillo de máquina Fig. 14 Supercie de pared b Manómetro de ajuste Supercie de pared a Placa de ajuste (A) Supercie girada Cuchilla Fig. 15

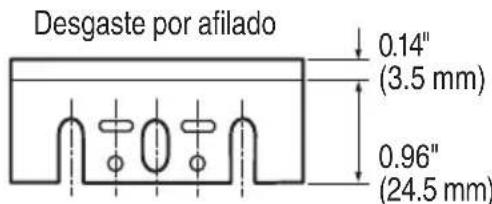

AFILADO DE LAS CUCHILLAS

Por motivos de comodidad, se aconseja utilizar el conjunto de alado de cuchillas. (1) Utilice el conjunto de alado de cuchillas Como se muestra en la Fig. 16, en el conjunto de alado de cuchillas sierra pueden montarse dos cuchillas para asegurar que las puntas se alen con ángulos uniformes. Durante el alado, ajuste la posición de las cuchillas de forma que su borde quede simultáneamente en contacto con la piedra de alar, como se muestra en la Fig. 17. Tornillo de máquina Cuchilla Fig. 16 Fig. 17 (2) Intervalos de alado de las cuchillas Los intervalos de alado de las cuchillas dependerán del tipo de madera que esté cortándose y de la profundidad de corte. Sin embargo, el alado deberá realizarse normalmente después de cada 1,640 ft (500 m) de operación de corte. (3) Desgaste por alado de las cuchillas Como se observa en la Fig. 18. se provee en la cuchilla una desgaste por alado de 0.14” (3.5 mm). Es decir, que la cuchilla podrá alarse repetidas veces hasta que su altura total se reduzca a 0.96” (24.5 mm). Desgaste por alado 0.96" (24.5 mm) 0.14" (3.5 mm) Fig. 18 (4) Piedra de alar Cuando disponga de una piedra de alar para agua, utilícela después de haberla humedecido sucientemente porque de lo contrario podría desgastarse durante el alado. Aplane la supercie de la piedra de alar cuando sea necesario.

Español 000Book_P20ST.indb 32 2019/07/16 10:04:48MANTENIMIENTO E INSPECCIÓN ADVERTENCIA: Antes de realizar el mantenimiento o la inspección de la amoladora, cerciórese de desconectar la alimentación y de desenchufar el cable de alimentación del tomacorriente.

1. Inspeccionar las cuchillas

El uso continuo de cuchillas desgastadas o dañadas podría ocasionar una reducción de la eciencia de corte y recalentamiento del motor. Alar o reemplazar las cuchillas tantas veces como sea necesario.

PRECAUCIÓN: La base delantera, la base trasera y el botón de control de la profundidad de corte están trabajados con exactitud para obtener una especíca alta precisión. Si estas piezas fueran tratadas con rudeza o sometidas a pesados golpes mecánicos, podría ser causados deterioros en la presición y reducción del rendimiento de corte. Estas piezas tienen que ser manejadas con especial cuidado.

3. Inspección de los tornillos

Inspeccione regularmente todos los tornillos y asegúrese de que estén completamente apretados. Si hay algún tornillo ojo, apriételo inmediatamente. ADVERTENCIA: La utilización de este cepillo con tornillos ojos es extremadamente peligroso.

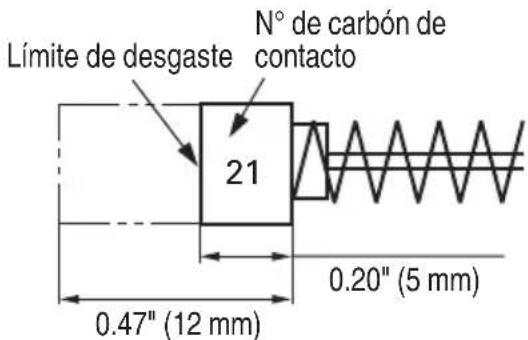

4. Inspección de la escobillas (Fig. 19)

El motor utiliza escobillas de carbón, que son piezas fungibles. Reemplace las escobillas por otras nuevas cuando se hayan desgastado hasta su límite. Mantenga siempre limpias las escobillas para asegurar que se deslicen libremente dentro de los portaescobillas. 0.20" (5 mm) 0.47" (12 mm) N° de carbón de contacto Límite de desgaste

Fig. 19 PRECAUCIÓN: La utilización de esa lijadora de disco con escobillas desgastadas más allá del límite dañará el motor. NOTA: Utilice las escobillas metabo HPT Núm. 21 indicadas en la Fig. 19.

5. Reemplazo de las escobillas

Quite la tapa de la escobilla (Fig. 1) con un destornillador de punta plana. La escobilla podrá extraerse fácilmente.

6. Reemplazo del cable de alimentación

Si es necesario sustituir el cable de alimentación, esto deberá ser realizado por un Centro de Servicio Autorizado de metabo HPT para evitar un peligro en materia de seguridad.

7. Sustitución de la correa de transmisión.

Si es necesario sustituir la correa de transmisión, esto deberá ser realizado por un Centro de Servicio Autorizado de metabo HPT para evitar peligros.

8. Mantenimiento y reparación

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES AUTORIZADO POR metabo HPT. PRECAUCIÓN: En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

Español 000Book_P20ST.indb 33 2019/07/16 10:04:48ACCESORIOS ADVERTENCIA: No utilice nunca ningún accesorio distinto de los mencionados más abajo. La utilización de cualquier otro accesorio distinto de los mencionados más abajo o no previstos para el uso, como una rueda de copa, una rueda de corte o una hoja de sierra, podría resultar peligroso y causar lesiones o daños materiales. NOTA: Los accesorios están sujetos a cambio sin ninguna obligación por parte de metabo HPT.

Conj. de alado de las cuchillas (Núm. de código 940653) NOTA: Las especicaciones están sujetas a cambio sin ninguna obligación por parte de metabo HPT.
