MANUAL DE USUARIO CXD4.5 QSC

CXD4.2 – Amplificador de 4 canales y 1600 W

CXD4.3 – Amplificador de 4 canales y 2500 W

CXD4.5 – Amplificador de 4 canales y 5000 W

TD-000367-02-A

*TD-000367-02*

EXPLICACIÓN DE LOS SÍMBOLOS

El término “iADVERTENCIA!” indica instrucciones con respecto a la seguridad personal. Si no se siguen dichas instrucciones, se pueden ocasionar lesiones corporales o la muerte.

El término “¡PRECAUCIÓN!” indica instrucciones con respecto a posibles daños al equipo físico. Si no se siguen dichas instrucciones, se pueden ocasionar daños al equipo que pueden no estar cubiertos bajo la garantía.

El término "iIMPORTANTE!" indica instrucciones o información que son vitales para completar satisfactoriamente el procedimiento.

El término "NOTA" se utiliza para indicar información adicional de utilidad.

La intención del símbolo de un rayo con punta de flecha dentro de un triángulo equilátero es alertar al usuario de la presencia de voltaje "peligroso" no aislado dentro de la carcasa del producto, que puede ser de suficiente magnitud para constituir un riesgo de descarga eléctrica a los seres humanos.

La intención del signo de exclamación dentro de un triángulo equilátero es alertar al usuario de la presencia de importantes instrucciones de seguridad, operación y mantenimiento en este manual.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ES

iADVERTENCIA!: PARA PREVENIR INCENDIOS O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE EQUIPO A LA LLUVIA NI A LA HUMEDAD.

• Conserve estas instrucciones.
• Ponga atención a todas las advertencias.
• Siga todas las instrucciones.
• No use este aparato cerca del agua.
• Límpielo sólo con un paño seco.
• No obstruya ninguna abertura de ventilación. Instale el equipo de acuerdo con las instrucciones del fabricante.
• No lo instale cerca de fuentes de calor tales como radiadores, registros térmicos, estufas ni otros aparatos (inclusive amplificadores) que produzcan calor.
• No anule la característica de seguridad del enchufe polarizado o con conexión a tierra. Un enchufe polarizado tiene dos hojas, una más ancha que la otra. Un enchufe con conexión a tierra tiene dos hojas y un tercer terminal de conexión a tierra. La hoja ancha o el tercer terminal se proporcionan para su seguridad. Si el enchufe que se le proporciona no cabe en su tomacorriente, consulte con un electricista para reemplazar el tomacorriente obsoleto.
• Proteja el cable de alimentación para que no lo pisen ni se le comprima, particularmente en los enchufes, los receptáculos y el punto en donde éstos salen del aparato.
• Use sólo piezas/accesorios especificados por el fabricante.
• Desconecte el aparato durante tormentas eléctricas o cuando no lo vaya a usar durante periodos prolongados.
• Refiera todo el servicio a personal calificado. Es necesario dar servicio al aparato cuando sufra algún daño, como cuando se daña el cable de alimentación eléctrica o el enchufe, cuando se derraman líquidos o caen objetos sobre el aparato, cuando éste haya estado expuesto a la lluvia o humedad, cuando no opere normalmente o cuando se haya caído.
• El acoplador del equipo, o el enchufe de la red principal de CA, es el dispositivo de desconexión de la línea principal de CA y debe permanecer fácilmente operable después de la instalación.
• Cumpla con todos los códigos locales aplicables.
• Consulte a un ingeniero profesional con la debida licencia cuando surjan dudas o preguntas referentes a la instalación física del equipo.

Declaración de la FCC

NOTA: Este equipo ha sido probado y se ha determinado que cumple con los límites de un dispositivo digital Clase A, en virtud de la parte 15 de las reglas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales cuando se opera el equipo en un entorno comercial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y por lo tanto, si no se instala y utiliza de conformidad con el manual de instrucciones, podría causar interferencias perjudiciales para las radiocomunicaciones. La operación de este equipo en un área residencial es probable que provoque interferencias perjudiciales, en cuyo caso se requerirá que el usuario corrija la interferencia a su propio gasto.

DECLARACIÓN DE LA RoHS

Los amplificadores QSC CXD4.2, CXD4.3 y CXD4.5 cumplen con la Directiva Europea 2002/95/EC: Restricción de Sustancias Peligrosas (RoHS).

Los amplificadores QSC CXD4.2, CXD4.3 y CXD4.5 cumplen con las directivas "China RoHS". Se proporciona el cuadro siguiente para la utilización del producto en China y sus territorios:

	Amplificadores QSC CXD4.2, CXD4.3 y CXD4.5
部件名称 (Nombre de la pieza)	有毒有害物质或元素 (Sustancias y elementos tóxicos o peligrosos)
	铅 (Pb)	汞 (Hg)	镉 (Cd)	六价铬 (Cr(vi))	多溴联苯 (PBB)	多溴二苯醚 (PBDE)
电路板组件 (Conjuntos PCB)	X O O O O O
机壳装配件 (Conjuntos de chasis)	X O O O O O
O: 表明这些有毒或有害物质在部件使用的同类材料中的含量是在 SJ/T11363_2006 极限的要求之下。(O: Indica que esta sustancia tóxica o peligrosa contenida en todos los materiales homogéneos de esta pieza se encuentra por debajo del requisito límite de SJ/T11363_2006.)X: 表明这些有毒或有害物质在部件使用的同类材料中至少有一种含量是在 SJ/T11363_2006 极限的要求之上。(X: Indica que esta sustancia tóxica o peligrosa contenida en al menos uno de los materiales homogéneos usados en esta pieza supera el requisito límite de SJ/T11363_2006.)

Garantía (solo para VV.UU.; para otros países, consulte con su vendedor o distribuidor)

Garantía limitada de 3 años de QSN iudio Products

QSC Audio Products, LLC ("QSC") garantiza que sus productos estarán libres de materiales y/o mano de obra defectuosos y reemplazará las piezas defectuosas y reparará los productos que funcionen mal bajo esta garantía cuando el defecto ocurra bajo condiciones normales de instalación y uso, siempre y cuando la unidad se devuelva a nuestra fábrica, a una de nuestras estaciones autorizadas de servicio o a un distribuidor autorizado de QSC International mediante envío prepagado con una copia del comprobante de compra (por ejemplo, el recibo de la compra). Esta garantía requiere que la inspección del producto devuelto indique, en nuestra opinión, un defecto de fabricación. Esta garantía no se extiende a ningún producto que haya estado sometido a uso indebido, negligencia, accidente, instalación incorrecta, o al que se haya quitado o modificado el código de la fecha. QSC tampoco será responsable por daños incidentales y/o emergentes. Esta garantía le otorga derechos legales específicos. Esta garantía limitada es transferible durante el período de la misma. La garantía de los productos QSC NO ES VÁLIDA si los productos se compraron de un distribuidor no autorizado o de un comerciante en línea, o si el número de serie original de fábrica se quita, altera o reemplaza de alguna manera. El daño o pérdida de cualquier software o datos que residan en el producto no está cubierto por la garantía. Al proporcionar servicio de reparación o reemplazo, QSC hará todos los esfuerzos razonables para reinstalar la configuración original del software del producto y las versiones de actualización subsiguientes, pero no ofrece la recuperación ni la transferencia del software o de los datos contenidos en la unidad a la que se dio servicio que no estaban incluidos originalmente en el producto.

Los clientes podrían tener derechos adicionales, que varían de un estado a otro o de un país a otro. En el caso de que las leyes locales anulen, prohiban o suspendan una disposición de esta garantía limitada, las disposiciones remanentes permanecerán en vigencia.

La garantía limitada de QSC es válida por un periodo de tres (3) años a partir de la fecha de compra en Estados Unidos y en muchos otros países (pero no en todos).

Si desea información sobre la garantía de QSC en países que no sean Estados Unidos, comuníquese con su distribuidor internacional de QSC autorizado. Puede encontrar una lista de los distribuidores internacionales de QSC en www.qsc.com.

Para registrar su producto QSC en línea, visite www.qsc.com y seleccione "Product Registration" (Registro del producto). Puede recibir respuesta a otras preguntas referentes a esta garantía llamando, enviando un mensaje electrónico o comunicándose con su distribuidor de QSC autorizado.

Teléfono: 1-800-854-4079 en EE.UU. y Canadá, [phone] internacional. Correo electrónico: [e-mail]. Sitio web: www.qsc.com.

Introducción

Construidos para integradores de sistemas, los amplificadores serie CXD proporcionan una amplificación multicanal con DSP incorporado y suficiente potencia como para excitar un sinnúmero de sistemas de altavoces con una óptima eficiencia energética. La serie CXD consta de tres amplificadores livianos de cuatro canales, de 2 unidades de bastidor (RU), con un DSP incorporado y combinación flexible de canales, así como una salida directa de 70 V y de 100 V. Estos amplificadores no sólo proporcionan la potencia y el procesamiento que permiten que su sistema funcione mejor, sino que también ofrecen una eficiencia sobresaliente que asegura que los costos de energía se mantengan en un mínimo durante toda la vida útil de la instalación.

Los amplificadores CXD cuentan con la tecnología de suma flexible de amplificadores (Flexible Amplifier Summing Technology, FAST). Según el modelo, pueden distribuirse 1600, 2500 o 5000 vatios de potencia total a lo largo de una a cuatro salidas. Además, los modelos CXD4.3 y CXD4.5, pueden excitar líneas de altavoces de 70 V o 100 V directamente desde cualquiera de las cuatro salidas, o desde todas ellas. Esta flexibilidad permite que los amplificadores de la serie CXD operen (por ejemplo) dos altavoces de espectro completo montados en superficie, junto con un subwoofer y una línea de altavoces distribuidos de 100 V; o un subwoofer de alta potencia y un altavoz de espectro completo biamplificado; tres líneas de altavoces distribuidos de 70 V y un subwoofer; o un canal individual de muy alta potencia para excitar subwoofers de muy gran tamaño.

Los amplificadores serie CXD utilizan el diseño de amplificadores de potencia de tercera generación de clase D de QSC, junto con una etapa personalizada de potencia que emplea un nuevo dispositivo de salida. Además, los amplificadores CXD emplean la comprobada fuente de alimentación PowerLight junto con la función de corrección del factor de potencia (Power Factor Correction, PFC) que alinea la forma de onda actual con la forma de onda de voltaje del suministro eléctrico principal de CA. La función PFC permite a los amplificadores de la serie CXD extraer corriente desde la pared de manera más eficiente y controlada, dando como resultado una muy alta potencia desde un único disyuntor estándar de CA. Asimismo, los amplificadores de la serie CXD ofrecen modos de suspensión multietapa, cuando esto sea posible, sin sacrificar el rendimiento. El resultado es una plataforma excepcionalmente potente y flexible que ofrece un bajo peso y una gran eficiencia.

Con cuatro canales de amplificación además del procesamiento de la señal en sólo 2 unidades de bastidor (RU), la serie CXD reemplaza equipos que ocupan tanto como tres veces el espacio en el bastidor.

Un único amplificador de la serie CXD es un procesador de altavoces con gran capacidad y sofisticación. La integración del procesamiento y la amplificación significa que el DSP sabe exactamente lo que está haciendo el amplificador de modo que el procesamiento dinámico pueda ser más exacto y eficaz. Este enfoque emplea tanto RMS como limitadores de picos, lo cual permite al amplificador y al altavoz producir más salida sin ser empujados hacia la distorsión o la destrucción.

El DSP incorporado ofrece cuatro canales de filtros de cruce, ecualización paramétrica/estante bajo/estante alto, retardo de la alineación y procesamiento dinámico: todo lo que se requiere para optimizar un sistema de altavoces. Además, al utilizar altavoces QSC, los amplificadores proporcionan la corrección intrínseca mediante Intrinsic Correction™, una combinación de filtrado, limitación y conocimientos sobre altavoces que fue desarrollada por primera vez para los altavoces de formación en línea WideLine de QSC. Intrinsic Correction compensa la no linealidad en la formación y en el diseño del cuerno, dando como resultado un rendimiento excepcional.

El modelo CXD también incluye las afinaciones recomendadas por el fabricante para los altavoces pasivos más populares. Un asistente de configuración del sistema le ayuda a seleccionar el valor preestablecido correcto, o puede seleccionar una de las 20 plantillas de configuración para crear afinaciones que podrá guardar en la biblioteca de valores preestablecidos del usuario.

Con una interfaz de usuario mediante un panel frontal dedicado, que incluye medidores e indicadores LED, una pantalla TFT a color de 400 x 240, un codificador giratorio y botones de navegación, los amplificadores CXD proporcionan un medio intuitivo para controlar el sistema.

Desembalaje

No hay instrucciones especiales de desembalaje. Tal vez desee guardar el material de embalaje para el caso poco probable de que resulte necesario devolver el amplificador para recibir servicio técnico.

Nontenido de la caja

1. Guía de inicio rápido TD-000350-00

2. Hoja de información de advertencia TD-000420-00

3. Amplificador CXD

4. Cable de alimentación de CA compatible con IEC

5. Enchufe conector de estilo europeo, 3 patillas (4)

6. Enchufe conector de estilo europeo, 8 patillas (1)

7. Enchufe conector de estilo europeo, 3,5 mm, 2 patillas (1)

8. Enchufe conector de estilo europeo, 3,5 mm, 3 patillas (1)

9. Cable USB (1)

Características

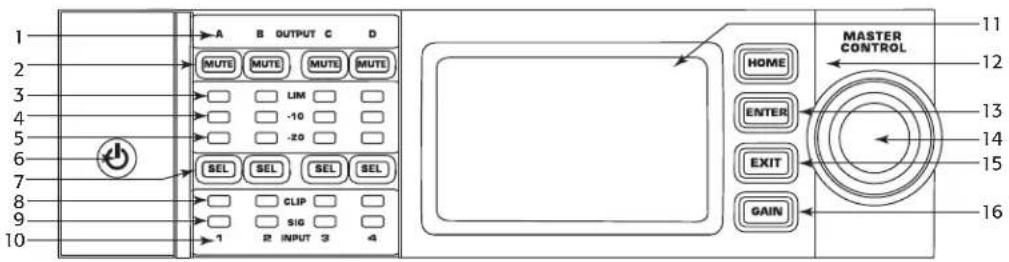

Panel frontal del amplificador

1 2 3 4 5 6 7 8 9 10 A B OUTPUT C D MUTE MUTE MUTE MUTE LIM -10 -20 SEL SEL SEL SEL CLIP SIG 2 INPUT 3 4 1 MASTER CONTROL HOME ENTER EXIT GAIN 11 12 13 14 15 16

• Figura 1 -

• Los canales de salida están rotulados A, B, C y D

• Botones e indicadores LED de silencio en el canal de salida (rojo)
• Indicadores LED del limitador en el canal de salida (rojo)
• Indicadores LED a -10 dB por debajo de la activación del limitador en el canal de salida (azul)
• Indicadores LED a -20 dB por debajo del recorte en el canal de salida (azul)
• Botón programable de encendido (azul/rojo)

• Botones e indicadores LED de selección del canal (ámbar para entrada, azul para salida)

• Indicadores LED de recorte en el canal de entrada (rojo)

• Indicadores LED de señal presente en el canal de entrada (azul)
• Los canales de entrada están rotulados 1, 2, 3 y 4
• Pantalla gráfica de LCD
• Botón HOME (INICIO)
• Botón ENTER (INTRO)
• Perilla MASTER CONTROL (CONTROL MAESTRO)
• Botón EXIT (SALIR)
• Botón GAIN (GANANCIA)

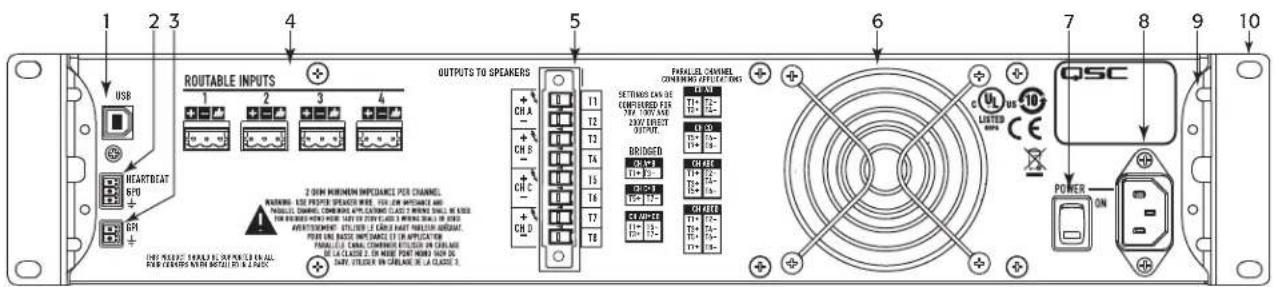

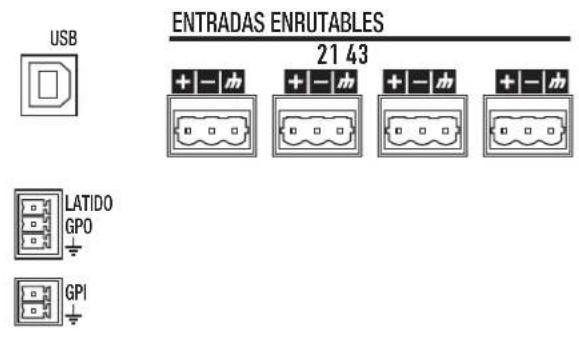

Panel posterior del amplificador

NOTi: Los modelos CXD4.3 y CXD4.5 tienen una configuración diferente del panel posterior que el modelo CXD4.2. La diferencia es que la posición del ventilador y del conector de estilo europeo de ocho patillas y de la información asociada está intercambiada.

1 2 3 4 5 6 7 8 9 10 USB HEARTBEAT G70 G71 ROUTABLE INPUTS OUTPUTS TO SPEAKERS CH A CH B CH C CH D PANIEL CHANNEL CONSENSO APPLICATIONS T1 T2 T3 T4 T5 T6 T7 T8 T1 T2 T3 T4 T5 T6 T7 T8 T1 T2 T3 T4 T5 T6 T7 T8 T1 T2 T3 T4 T5 T6 T7 T8 T1 T2 T3 T4 T5 T6 T7 T8 T1 T2 T3 T4 T5 T6 T7 T8 T1 T2 T3 T4 T5 T6 T6 T7 T8 T1 T2 T3 T4 T5 T6 T7 T8 T1 T2 T3 T4 T5 T6 T7 T8 T1 T2 T3 T4 T5 T6 T7 T8 T1 T2 T3 T4 T5 T6 T7 T8 T1 T2 T3 T4 T5 T6 T7 T8 T1 T2 T3 T5 T6 T7 T8 T1 T2 T3 T4 T5 T6 T7 T8 T1 U 10 POWER ON INJ 2.0V MAXIMUM IMPHANCE FOR CHANNEL. WARNING: USB PRDX/PEAKER POWER, USE, OR IMOUNT AND PARALLEL CHANNEL COMBINATION WITH CAPSING CLASS 2 NUMBER SHALL BE USED. FOR BUSINESS HOME NAME BY ORDER 2 (RIP) FROM ONLY IN USD. APPRODUCED ITEMS 2 CARD PART PATTERN APPRAT FOR LINE BASIS ITEMS 2 IN APPLICATION FINAL 2 CARD COMBINATION ITEMS ON CABLES ON CLASER 2 ON MODE PART NUMBER 90% ON 20, DATE: STICKEN ON CABLES DE LA CLASER 2. QSC UL US 10 LISTED MINI

• Figura 2 -

• USB de tipo B, de cuatro patillas

• Conector de estilo europeo GPO/Latido (salida), 3 patillas
• Conector de estilo europeo GPI (entrada), 2 patillas
• Cuatro conectores de estilo europeo de tres patillas

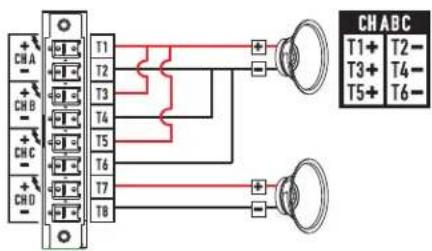

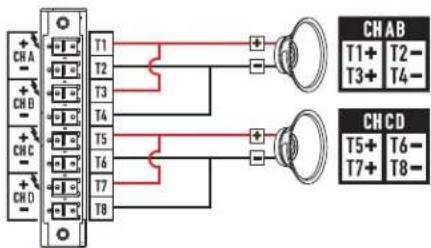

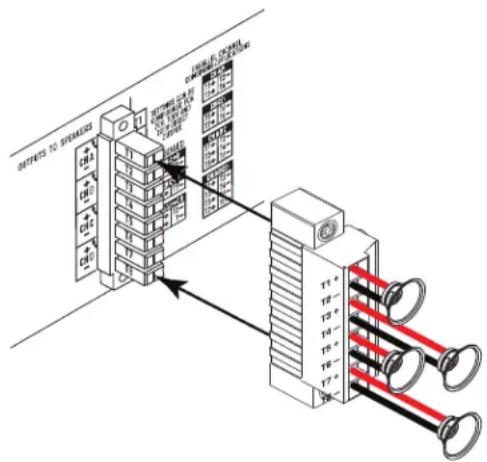

• Un conector de altavoz de estilo europeo de ocho patillas

• Ventilador de enfriamiento

• Interruptor eléctrico de la alimentación de CA

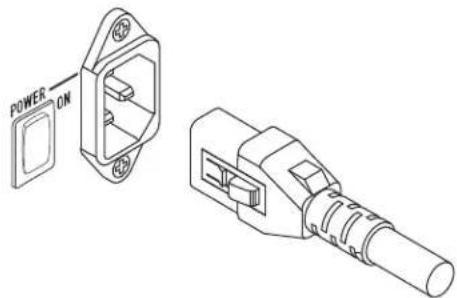

• Conexión de alimentación tipo IEC con anclaje de seguridad

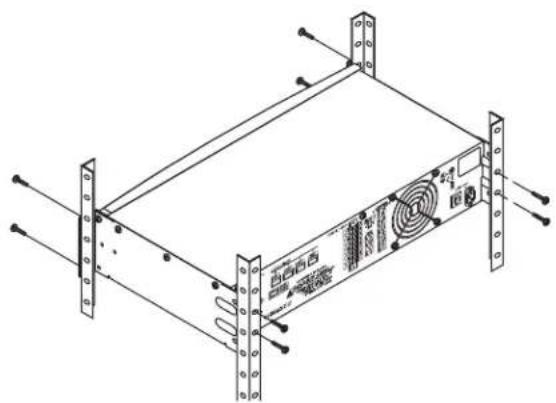

• Soporte para montaje posterior en bastidor (CXD4.3 y CXD4.5)
• Soportes para montaje frontal en bastidor

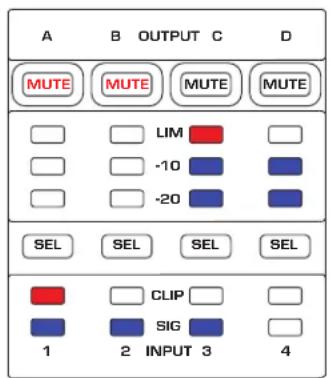

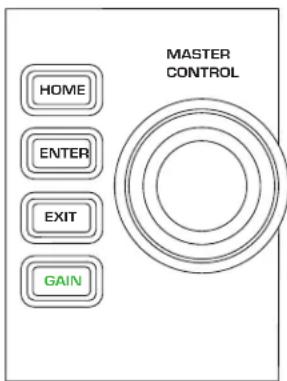

Control del amplificador

A B OUTPUT C D MUTE MUTE MUTE MUTE □ □ LIM □ □ □ -10 □ □ □ -20 □ SEL SEL SEL SEL □ CLIP □ □ SIG □ 1 2 INPUT 3 4

MASTER CONTROL HOME ENTER EXIT GAIN

• Figura 3 -

Modo Off (Apagado)

• El interruptor eléctrico posterior está apagado, el amplificador está en estado inoperante. El interruptor eléctrico es la desconexión del suministro eléctrico principal de CA.
• El botón de encendido no está iluminado.
• Coloque el interruptor de alimentación en la posición de encendido. El amplificador se enciende en el modo en el que se encontraba cuando se desconectó la alimentación. El botón de encendido se ilumina según el modo.
• Si GPI está activado, el botón del modo Off (Apagado) estará desactivado.

Modo Run (Funcionamiento)

• Desde los modos Standby (En espera) o Mute All (Silenciar todo), pulse y suelte el botón de encendido en el panel frontal.
• El botón de encendido está iluminado de color azul.
• El amplificador está en estado completamente operativo; puede transmitirse el audio.
• Si GPI está activado, el botón del modo Run (Funcionamiento) estará desactivado.

Modo Standby (En espera)

• Desde los modos Mute All (Silenciar todo) o Run (Funcionamiento), pulse y mantenga pulsado el botón de encendido en el panel frontal durante dos a tres segundos.
• El botón de encendido se ilumina de color rojo sólido.
• La pantalla LCD del panel frontal está apagada.
• El amplificador no está en estado operativo; no se transmitirá el audio.
• Si GPI está activado, el botón del modo Standby (En espera) estará desactivado.

Modo Mute All (Silenciar todo)

• Desde el modo Run (Funcionamiento), pulse y suelte rápidamente el botón de encendido.
• El botón de encendido parpadea de color rojo.
• Las salidas están silenciadas y los amplificadores están apagados.
• El panel frontal y la funcionalidad DSP están en estado completamente operativo. Se guardará cualquier cambio que hubiera hecho, el cual tendrá efecto en el modo Run (Funcionamiento).
• Si GPI está activado, el botón del modo Mute All (Silenciar todo) estará desactivado.

Perilla Master Control (Control maestro)

- Se desplaza hacia arriba/abajo y hacia la derecha/izquierda para seleccionar elementos y parámetros del menú.

- Ajusta los parámetros.

Botón ENTER (INTRO)

• Permite la navegación dentro de la estructura de menús.
• Accede al modo de edición para ajustar los parámetros.
• Confirma los cambios que usted ha hecho y sale del modo de edición.

Botón EXIT (SALIR)

• Permite navegar fuera de la estructura de menús y de la selección de parámetros.
• En el modo de edición, pulsar EXIT (SALIR) revierte el valor nuevamente a su estado anterior, y sale del modo de edición.

Botón HOME (INICIO)

• Si usted se encuentra en la pantalla de inicio, pulsar HOME (INICIO) mostrará la pantalla de inicio alternativa. Volver a pulsar HOME (INICIO) lo devolverá a la pantalla principal de inicio.
• Si se encuentra en una pantalla de navegación, pulsar HOME (INICIO) lo llevará a la pantalla de inicio.
• Si se encuentra en una pantalla de edición, pulsar HOME (INICIO) confirmará cualquier valor que se esté editando y lo llevará a la pantalla de inicio.

Botón GAIN (GANANCIA)

• Pulsar el botón GAIN (GANANCIA) desde cualquier pantalla lo llevará a la pantalla de ganancia de salida para el canal de salida al cual se tuvo acceso más recientemente.
• Pulsar GAIN (GANANCIA) una vez más confirma el cambio en la ganancia y vuelve a la pantalla en la cual se encontraba en el momento de pulsar GAIN (GANANCIA).
• El botón Gain (Ganancia) se ilumina de color verde cuando se lo selecciona.

Botones SEL

• Utilice estos botones para navegar entre los canales de entrada y los canales de salida. Por ejemplo, si está ajustando la ganancia de salida en el canal A, pulsar el botón SEL del canal B lo llevará al ajuste de ganancia para el canal B.
• Los botones SEL están activos únicamente cuando la pantalla LCD está activada en una pantalla de ajuste de parámetros de entrada o salida.
• Los botones SEL se iluminan de color azul para los canales de salida, y de color ámbar para los canales de entrada.

Indicadores LED LIM

- Se ilumina de color rojo al activarse el limitador.

Indicadores LED de -10 y -20

- Indica el nivel de salida del canal.

Indicadores LED CLIP (DE RECORTE)

- Se ilumina de color rojo cuando se recorta la señal de entrada.

Indicadores LED SIG (DE SEÑAL)

- Se ilumina de color azul cuando hay una señal presente.

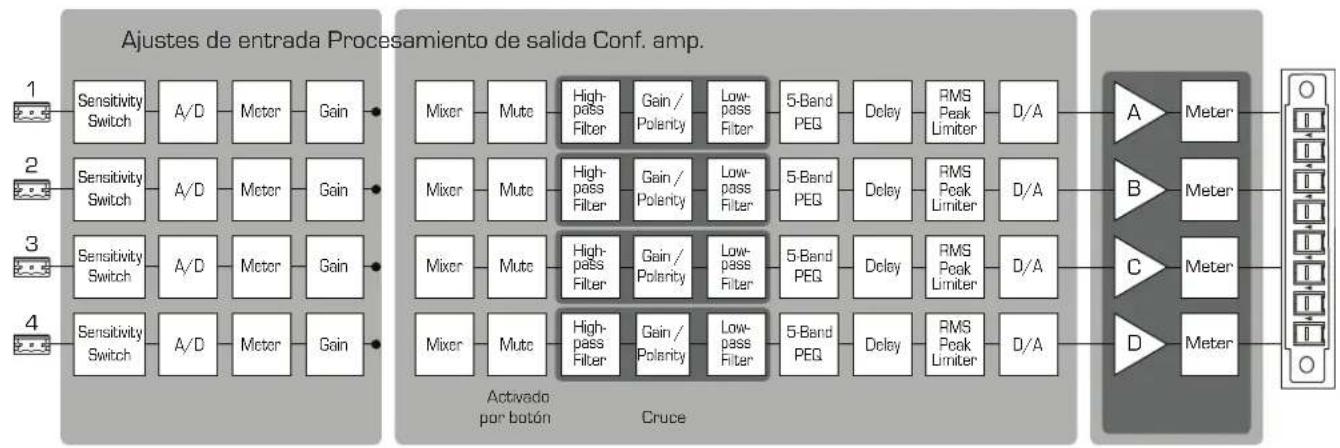

Flujo de señales del amplificador CXD
        direction TB
        A1["1 Sensitivity Switch"] --> B1["A/D"]
        B1 --> C1["Meter"]
        C1 --> D1["Gain"]
    end

    subgraph Process_Ajustes
        direction TB
        E1["Mixer"] --> F1["Mute"]
        F1 --> G1["High-pass Filter"]
        G1 --> H1["Gain / Polarity"]
        H1 --> I1["Low-pass Filter"]
        I1 --> J1["5-Band PEG"]
        J1 --> K1["Delay"]
        K1 --> L1["RMS Peak Limiter"]
        L1 --> M1["D/A"]
    end

    subgraph Output_Ajustes
        direction TB
        N1["Mixer"] --> O1["Mute"]
        O1 --> P1["High-pass Filter"]
        P1 --> Q1["Gain / Polarity"]
        Q1 --> R1["Low-pass Filter"]
        R1 --> S1["5-Band PEG"]
        S1 --> T1["Delay"]
        T1 --> U1["RMS Peak Limiter"]
        U1 --> V1["D/A"]
    end

    subgraph Output_BJunction
        direction TB
        W1["A"] --> X1["Meter"]
        X1 --> Y1["B"] --> Z1["Meter"]
        Z1 --> AA["C"] --> AB["Meter"]
        AB --> AC["D"] --> AD["Meter"]
    end

    subgraph Output_Cruce
        direction TB
        X2["A"] --> Y2["Meter"]
        Y2 --> Z2["B"] --> AA2["C"] --> AB2["D"] --> AC2["Meter"]
    end

    A1 --> N2["Sensitivity Switch"]
    A2 --> N3["Sensitivity Switch"]
    A3 --> N4["Sensitivity Switch"]
    A4 --> N5["Sensitivity Switch"]
    style A1 fill:#f9f,stroke:#333
    style A2 fill:#f9f,stroke:#333
    style A3 fill:#f9f,stroke:#333
    style A4 fill:#f9f,stroke:#333

• Figura 4 -

ES

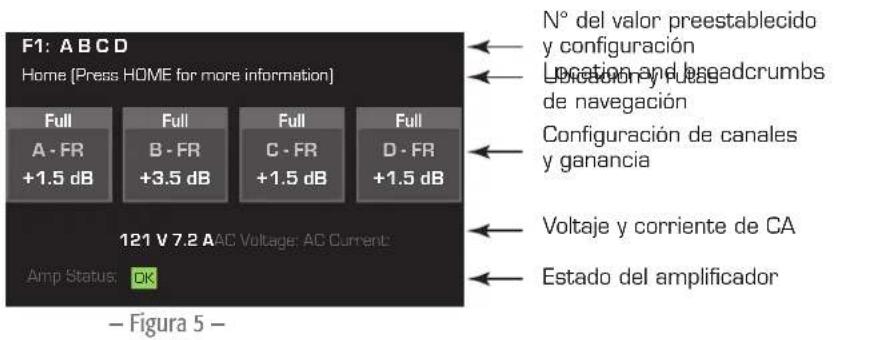

Tipos de pantalla Información

Las pantallas de información, como la pantalla HOME (INICIO), están diseñadas para proporcionarle una buena cantidad de información de utilidad a simple vista.

F1: ABCD Home (Press HOME for more information) Full A - FR +1.5 dB Full B - FR +3.5 dB Full C - FR +1.5 dB Full D - FR +1.5 dB N° del valor preestablecido y configuración Location and breadcrumbs de navegación Configuración de canales y ganancia 121 V 7.2 AAC Voltage: AC Current: Amp Status: OK Voltaje y corriente de CA Estado del amplificador - Figura 5 -

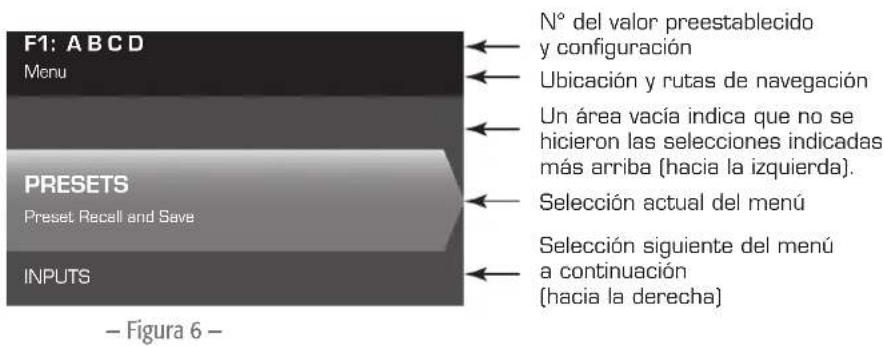

Navegación

Las pantallas de navegación proporcionan el medio para desplazarse alrededor de los elementos del menú y seleccionarlos. Utilice la perilla Master Control (Control maestro), así como los botones ENTER (INTRO) y EXIT (SALIR), para la navegación. Este es un ejemplo de un tipo de pantalla de navegación; existen otros.

F1: ABCD Menu PRESETS Preset Recall and Save INPUTS N° del valor preestablecido y configuración Ubicación y rutas de navegación Un área vacía indica que no se hicieron las selecciones indicadas más arriba (hacia la izquierda). Selección actual del menú Selección siguiente del menú a continuación (hacia la derecha) – Figura 6 –

Vdición de parámetros

Las pantallas de edición de parámetros le permiten seleccionar, editar y confirmar cambios para diversos parámetros del sistema. Utilice el botón ENTER (INTRO) para editar y confirmar los cambios a los parámetros. Utilice la perilla Master Control (Control maestro) para seleccionar el parámetro y para hacer ajustes. Utilice el botón EXIT (SALIR) para salir del modo de edición sin guardar los cambios.

F1: ABCD Output A 80 dB Parameter being selectededitando Parameter not selectedado Parameter selectedado Gain -7.0 dB Polarity POL+ 60 dB Gain 70 dB Gn/Pol Figure 7 -

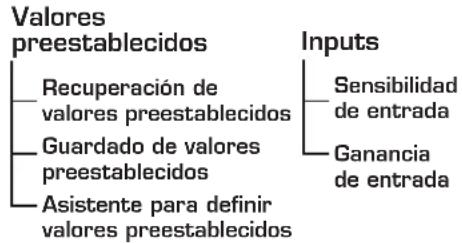

Árbol de menús

*Exclusivamente para formaciones de línea de QSC


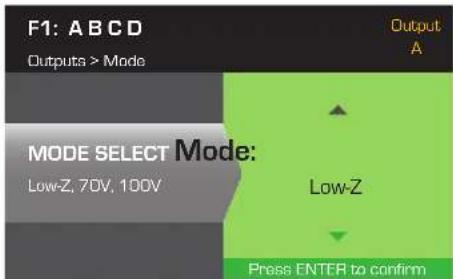

    A --> C["Modo (Lo-Z, 70 V, 100 V) ID amp"]
    A --> D["Procesamiento de altavoces Pantella"]
    D --> E["Cruce"]
    D --> F["PEQ"]
    D --> G["Retardo"]
    D --> H["Limitador"]

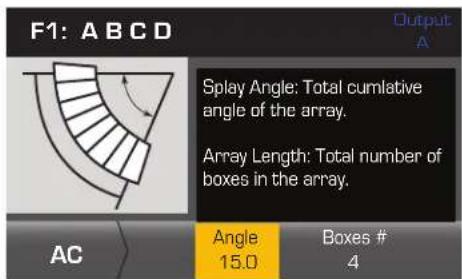

    D --> I["Corrección de formaciones*"]
    D --> J["Cargar altavoz"]

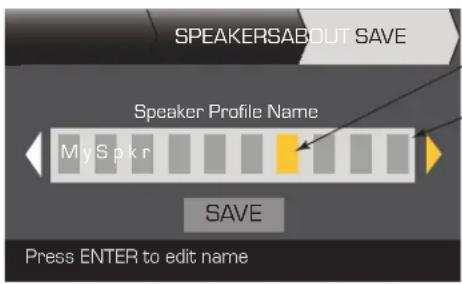

    D --> K["Guardar altavoz"]
    A --> L["Utilities"]
    L --> M["Bloqueo"]

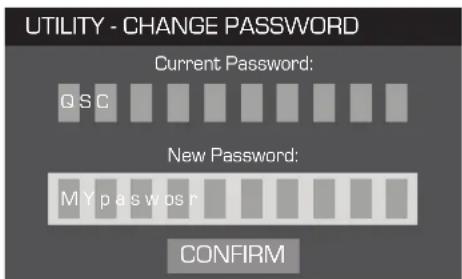

    L --> N["Contraseña"]

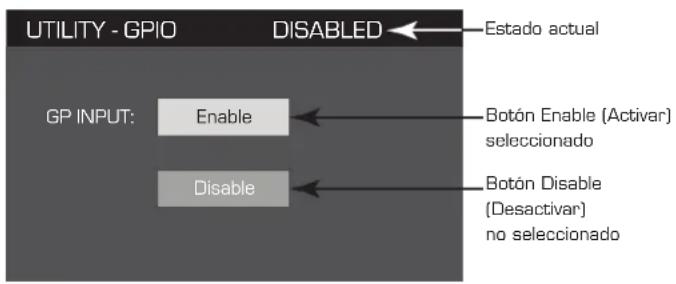

    L --> O["GPIO"]

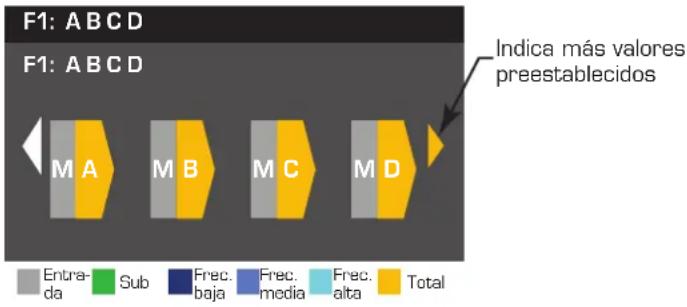

icerca de los valores preestablecidos

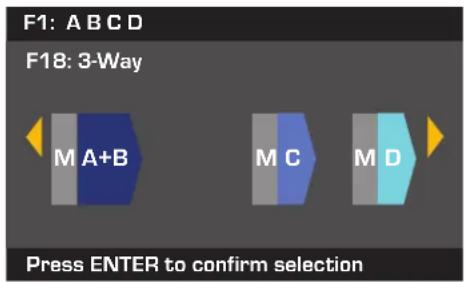

Los amplificadores CXD son controlados mediante valores preestablecidos. Para obtener el máximo provecho de los amplificadores, resulta esencial tener un entendimiento de cómo funcionan los valores preestablecidos. Un valor preestablecido, en el contexto de los amplificadores CXD, es una combinación de configuraciones del amplificador (entradas y salidas), y de asignaciones de DSP y altavoces. Al recuperarse un valor preestablecido, éste podrá cambiar el enrutamiento y cableado de la salida y/o cualquiera de los ajustes del DSP.

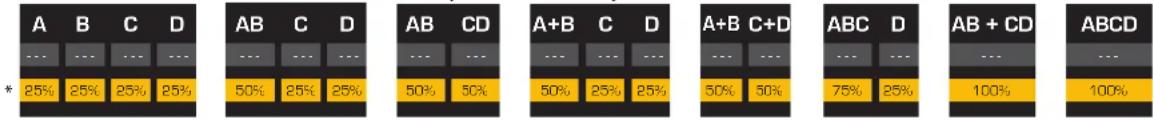

Los amplificadores CXD vienen con 20 valores preestablecidos de fábrica que no se pueden cambiar, y con 50 valores preestablecidos definidos por el usuario. Los valores preestablecidos en la fábrica están diseñados como puntos de partida para crear los valores preestablecidos que usted necesita para su instalación en particular. Los valores preestablecidos en la fábrica F1: a F9: no tienen asignaciones de DSP ni de altavoces, sólo tienen configuraciones de salida. Los valores preestablecidos en la fábrica F10: a F20: incluyen ajustes básicos, junto con las configuraciones de salida.

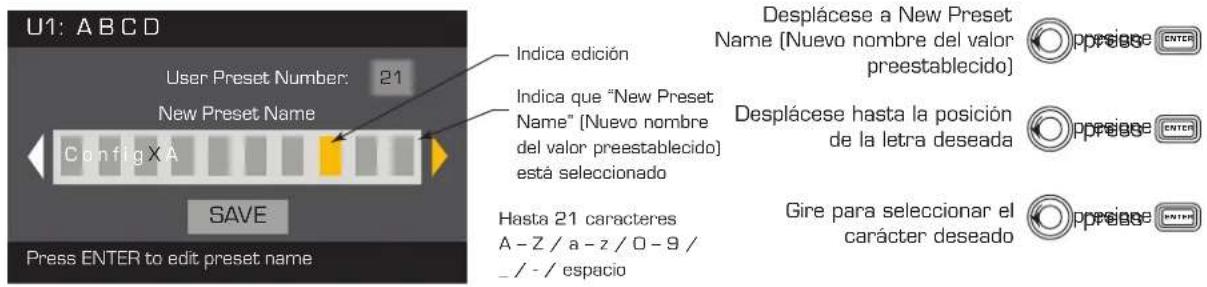

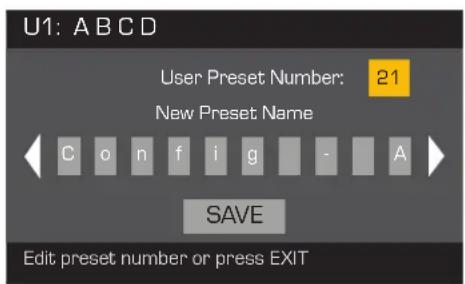

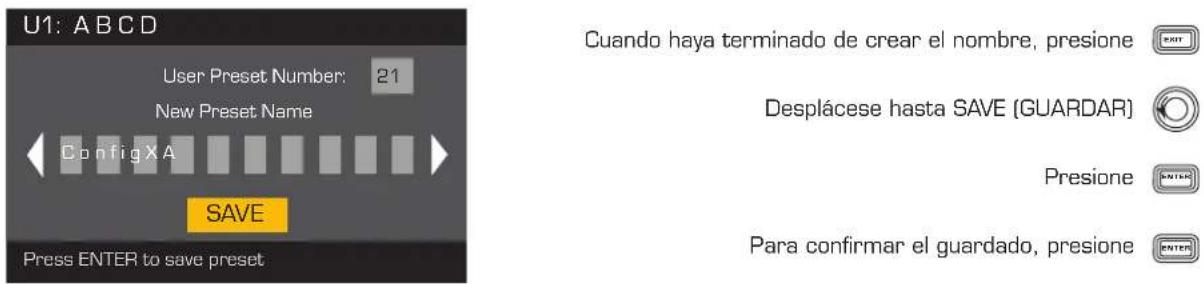

Creación de valores preestablecidos definidos por el usuario

Un valor preestablecido puede crearse de dos maneras; la primera es modificar un valor preestablecido existente y luego guardarlo como un nuevo valor preestablecido. La segunda es utilizar el asistente para definir valores preestablecidos para crear un nuevo valor preestablecido sin utilizar otro como modelo.

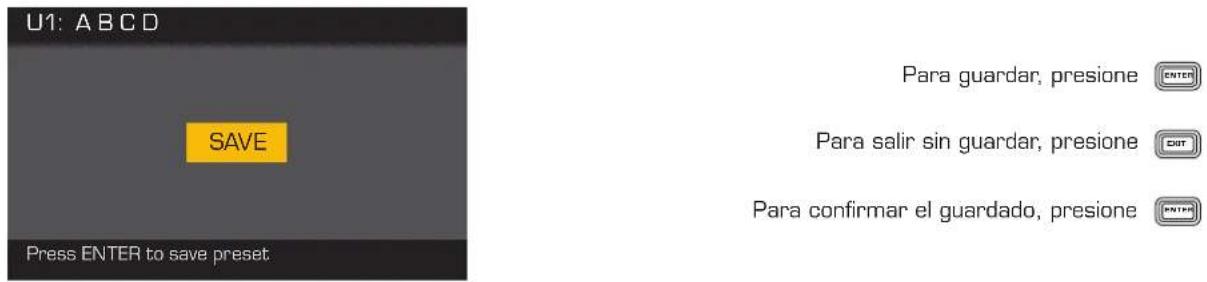

Guardar como nuevo valor preestablecido

Después de seleccionar un valor preestablecido inicial, navegue a través de los menús Input (Entrada) y Output (Salida) para seleccionar y modificar los parámetros necesarios para su sistema. Después de modificar los parámetros para cada canal, regrese al menú Preset (Valores preestablecidos) y guarde su trabajo. Si comenzó con un valor preestablecido definido por el usuario, podrá actualizarlo utilizando la función SAVE (GUARDAR) o bien, puede utilizar la función SAVE AS (GUARDAR COMO).

isistente para definir valores preestablecidos

El asistente para definir valores preestablecidos simplifica el proceso de creación de valores preestablecidos, y le permite crear un valor preestablecido sin utilizar otro como modelo. El asistente para definir valores preestablecidos proporciona un mecanismo mediante el cual puede seleccionar la potencia y carga deseadas. Basándose en estas selecciones, se selecciona la mejor configuración del amplificador y a continuación se le permite seleccionar y asignar altavoces en cada salida.

NOTi: De manera predeterminada, los 50 valores preestablecidos definidos por el usuario están configurados de la misma manera que el valor preestablecido en fábrica F1. Cualquiera de los métodos descritos anteriormente "sobrescribirá" algún valor preestablecido existente. La diferencia principal es que la función SAVE (GUARDAR) sobrescribe sólo el número preestablecido con el que comenzó, mientras que la función SAVE AS (GUARDAR COMO) le permite guardar a un número preestablecido de usuario diferente y cambiar el nombre.

Instalación

Los siguientes pasos se han redactado en el orden de instalación recomendado.

Montar el amplificador CXD

Los amplificadores de la serie CXD están diseñados para ser montados en una unidad estándar montada en bastidor. Los amplificadores ocupan 2 unidades de bastidor (RU) de alto, los modelos CXD4.3 y CXD4.5 tienen 381 mm (15 pulg) de profundidad, mientras que el CXD4.2 tiene 229 mm (9 pulg) de profundidad.

Según la profundidad del bastidor, puede requerirse el juego de apoyo de oreja posterior del bastidor (FG-000031-00) para realizar el montaje en bastidor. Consulte http://qsc.com/products/bajo Accesorios para conocer los detalles pertinentes.

¡PRECAUCIÓN!: Asegúrese de que nada esté bloqueando las aberturas frontales o posteriores de ventilación, y que cada lado tenga una separación mínima de 2 cm.

1. Utilice la quincallería apropiada de sujeción (no incluida) para fijar el amplificador en el bastidor. Los modelos CXD4.3 y CXD4.5 tienen cuatro lengüetas frontales de montaje y cuatro lengüetas posteriores de montaje. El modelo CXD4.2 tiene cuatro lengüetas frontales de montaje.

ES

Línea eléctrica de CA

iADVERTENCIA!: Cuando la alimentación de CA está activada, es posible que exista un voltaje peligroso en los terminales de salida en la parte posterior del amplificador. Tenga cuidado de no tocar estos contactos. Apague el interruptor de desconexión de la línea de alimentación eléctrica principal de CA antes de hacer ninguna conexión.

Los amplificadores CXD tienen una fuente de alimentación universal de 100 – 240 VCA, 50 – 60 Hz, con un conector de cierre IEC.

1. Conecte el cable IEC de CA entre el conector posterior de CA del amplificador y la fuente de CA.

Si el amplificador no tiene audio durante quince minutos, el amplificador dejará de conmutar. El amplificador vuelve al modo Run (Funcionamiento) en el preciso momento en que haya presencia de audio.

Cuando quita la alimentación del amplificador y luego vuelve a aplicar la alimentación, el amplificador vuelve a su estado anterior.

Vntradas

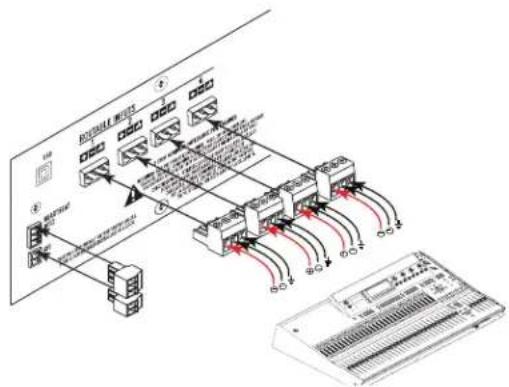

Nonectar las entradas de audio

ENTRADAS ENRUTABLES 21 43 USB + - m + - m + - m + - m LATIDO GPO GPI

• Figura 10 - - Figura 11 -

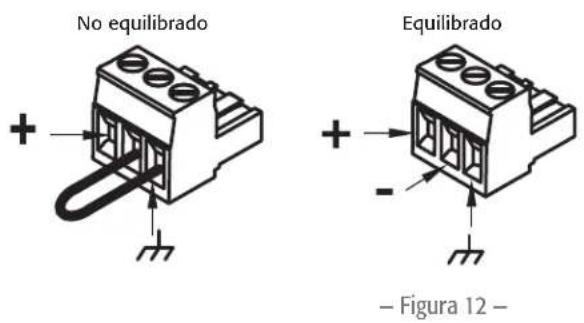

No equilibrado + - + - Equilibrado - Figura 12 -

Hay cuatro conectores de estilo europeo de tres patillas rotulados del 1 al 4 que proporcionan entradas de audio en los amplificadores CXD.

Una entrada individual puede mezclarse a una salida o a una combinación de ellas.

Puede usar de una a cuatro de las entradas. Las entradas son de 10 kΩ equilibradas o no equilibradas, con una sensibilidad de +4 o +14 dBu.

1. Asegúrese de que sus dispositivos de fuentes de audio estén apagados.
2. Conecte los cables de la fuente de entrada a los conectores de estilo europeo tal como se muestra. (Figura 11 y Figura 12)
3. La serie CXD tiene la capacidad de enrutar las entradas a diferentes salidas. Asegúrese de que las conexiones que usted haga aquí coincidan con la configuración del amplificador.
4. Enchufe los conectores de audio de estilo europeo en las entradas apropiadas en la parte posterior del amplificador.

USB (Opcional)

El cable USB (suministrado) se conecta a un equipo Mac o PC para uso con el software Amplifier Navigator. Puede actualizar el firmware del amplificador, guardar y desplegar archivos de configuración, y mucho más. Consulte la ayuda en línea de Amplifier Navigator para conocer más detalles.

• Figura 13 -

GPIO/Latido

Hay dos conectores de estilo europeo de 3,5 mm en la parte posterior del amplificador.

• Latido: La salida tipo latido suministra una señal de onda cuadrada de 1 Hz a 3,3 V. Esta señal puede conectarse a un sistema de seguridad vital para monitorizar la condición pasa/no pasa del amplificador. El amplificador debe ser completamente incapaz de producir una salida para que se detenga la señal tipo latido. Un latido faltante alerta al sistema de seguridad vital de la condición desactivada. Una condición iniciada por el usuario, tal como el silenciamiento de las salidas, la colocación del amplificador en el modo Standby (En espera) o la colocación del amplificador en el modo Mute All (Silenciar todo), no detiene el latido.
  • GPO: La funcionalidad de esta patilla de salida para usos generales no se ha determinado al momento de publicación de este documento.
• GPI: Esta entrada se utiliza para colocar al amplificador en el modo Standby (En espera) desde una ubicación remota. Cuando se activa el GPI en el menú Utilities (Utilidades), y luego se hace un cortocircuito con la conexión a tierra, el amplificador pasa al modo Standby (En espera). El botón de encendido del panel frontal queda desactivado cuando el GPI está activado.

Salidas

Los amplificadores CXD tienen cuatro salidas configurables. Puede establecer la potencia, combinar las salidas (puenteadas y en paralelo) y ajustar el DSP para cada salida. Cuando cambia la configuración de salida del amplificador, también cambian los terminales de salida, controlados mediante relés. Utilice los diagramas mostrados en la Figura 15 a la Figura 23 como referencia para cablear los altavoces.

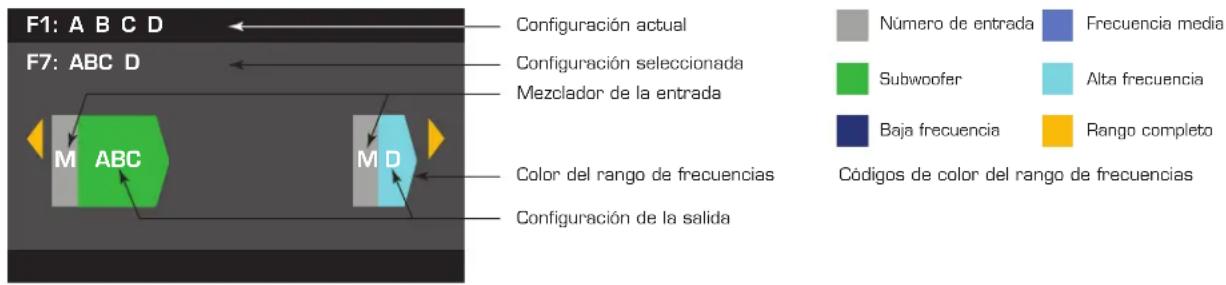

Seleccionar la configuración de salida

El primer paso para configurar el amplificador es seleccionar un valor preestablecido basado en los altavoces que van a conectar al amplificador. Puede utilizar un valor preestablecido de fábrica, y luego ajustar los parámetros según resulte necesario, para a continuación guardar la configuración como valor preestablecido definido por el usuario. Además, puede utilizar "Asistente para definir valores preestablecidos" en la página 16 para crear valores preestablecidos sin utilizar ningún otro valor como modelo. Cuando se cambia la configuración, se silencian automáticamente los cuatro canales.

F1: A B C D F7: ABC D Configuración actual Configuración seleccionada Mezclador de la entrada M ABC M D Color del rango de frecuencias Configuración de la salida Número de entrada Frecuencia media Subwoofer Alta frecuencia Baja frecuencia Rango completo Códigos de color del rango de frecuencias

– Figura 14 –

iADVERTENCIA!: Cuando la alimentación de CA está activada, es posible que exista un voltaje peligroso en los terminales de salida en la parte posterior del amplificador. Tenga cuidado de no tocar estos contactos. Apague el interruptor de desconexión de la línea de alimentación eléctrica principal de CA antes de hacer ninguna conexión.

IMPORTANT: QSC recomienda que conecte puentes entre los terminales de salida cuando los terminales representan un mismo punto eléctricamente. Al configurar el amplificador, existirán algunas conexiones de altavoces que se indica que representan "un mismo punto eléctricamente". En la Figura 15, los cuatro canales están en paralelo con los terminales que representan "un mismo punto eléctricamente" puenteados tal como se recomienda. Además, puede conectar un altavoz a cada uno de los cuatro terminales de los canales de salida, y los cuatro altavoces están en paralelo; en este caso, no sería necesario puentear los terminales. Puede conectar cuatro altavoces a los terminales de salida de un canal (es decir, T1 y T2), y los cuatro altavoces están en paralelo; en este caso, sería necesario puentear los terminales. En todos los ejemplos que aparecen a continuación, los terminales que representan "un mismo punto eléctricamente" se muestran con los puentes instalados.

1. Coloque el interruptor eléctrico del suministro eléctrico principal de CA, en la parte posterior del amplificador, en la posición de encendido. El amplificador arranca en el modo Run (Funcionamiento).
2. Pulse y suelte el botón de encendido del panel frontal. El botón parpadea de color rojo, y el amplificador se encuentra en el modo Mute All (Silenciar todo).
3. Seleccione la configuración apropiada para sus altavoces, utilizando ya sea Preset Recall (Recuperación de valores preestablecidos) o el asistente para definir valores preestablecidos.

A continuación se presenta una lista de configuraciones para salidas de 1, 2, 3 y 4 canales. No se trata de una lista exhaustiva, sino que su intención es darle una idea de lo que está disponible y cómo se cablearían las salidas.

Configuraciones de un canal

F9: ABCD F9: ABCD M ABCD

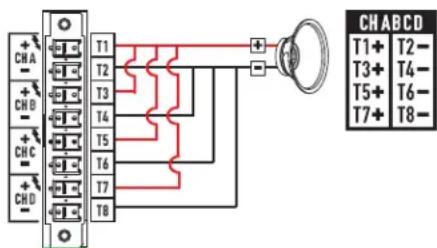

ABCD en paralelo
Los siguientes representan el mismo punto eléctricamente T1+, T3+, T5+, and T7+ T2-, T4-, T6-, y T8-

CH ABCD T1+ T2- T3+ T4- T5+ T6- T7+ T8-

• Figura 15 -

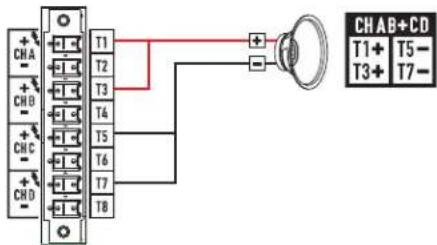

F8: AB+CD F8: AB+CD M AB+CD

AB en paralelo puenteado con CD en paralelo
Los siguientes representan el mismo punto eléctricamente T1+y T3+ T5-y T7-

CHA CHB CHC CHD T1 T2 T3 T4 T5 T6 T7 T8 CHAB+CD T1+ T5- T3+ T7-

• Figura 16 -
  Nonfiguraciones de dos canales

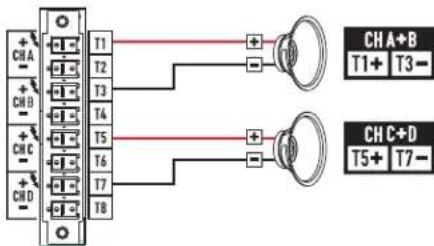

F6: A+B C+D F6: A+B C+D M A+B M C+D

A+B puenteado C+D puenteado
- Figura 17 -

CH A CH B CH C CH D T1 T2 T3 T4 T5 T6 T7 T8 + - + - + - + - T1+ T3- CH A+B T1+ T3- CH C+D T5+ T7-

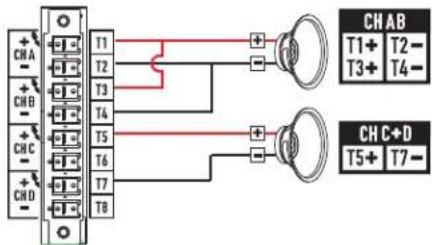

AB en paralelo C+D puenteado
Los siguientes representan el mismo punto eléctricamente T1+y T3+ T2-y T4-

CHA CHB CHC CHD T1 T2 T3 T4 T5 T6 T7 T8 CH AB T1+ T2- T3+ T4- CHC+D T5+ T7-

• Figura 18 -


F4: AB CD F4: AB CD M AB M CD

AB en paralelo CD en paralelo
Los siguientes representan el mismo punto eléctricamente T1+ y T3+ T5+ y T7+ T2- y T4- T6- y t8-

CH A CH B CH C CH D T1 T2 T3 T4 T5 T6 T7 T8 CH AB T1+ T2- T3+ T4- CH CD T5+ T6- T7+ T8-

• Figura 19 -

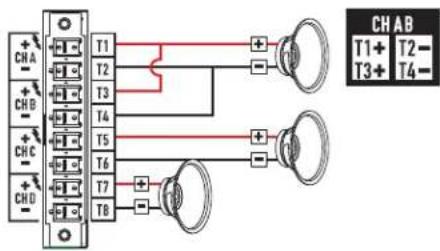

ABC en paralelo D individual

Los siguientes representan el mismo punto eléctricamente T1+, T3+, y T5+ T2-, T4-, y T6-

CH A CH B CH C CH D T1 T2 T3 T4 T5 T6 T7 T8 + - + - + - + - + - T1+ T2- T3+ T4- T5+ T6- CH ABC T1+ T2- T3+ T4- T5+ T6-

• Figura 20 -
  Nonfiguraciones de tres canales


F3: A+B C D F3: A+B C D M 阿唱 CD

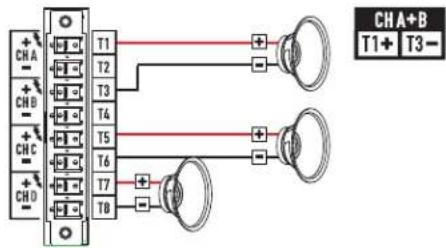

A+B puenteado C individual D individual

• Figura 21 -


CHA CHB CHC CHD T1 T2 T3 T4 T5 T6 T7 T8 CHA+B T1+ T3-

F2: AB C D F2: AB C D M AB M C M D

AB en paralelo C individual D individual

Los siguientes representan el mismo punto eléctricamente T1+y T3+ T2-y T4-

• Figura 22 -


CHA CHB CHC CHD T1 T2 T3 T4 T5 T6 T7 T8 CH AB T1+ T2- T3+ T4-

Nonfiguración de cuatro canales

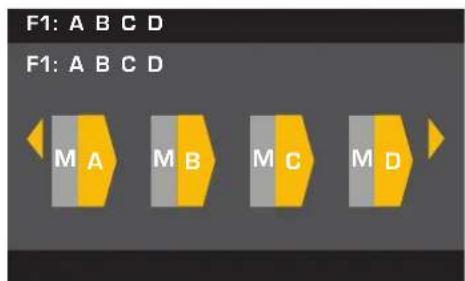

F1: A B C D F1: A B C D M A M B M C M D

Conectar los altavoces

iADVERTENCIA!: Cuando la alimentación de CA está activada, es posible que exista un voltaje peligroso en los terminales de salida en la parte posterior del amplificador. Tenga cuidado de no tocar estos contactos. Apague el interruptor de desconexión de la línea de alimentación eléctrica principal de CA antes de hacer ninguna conexión.

1. Coloque el interruptor eléctrico del suministro eléctrico principal de CA, en la parte posterior del amplificador, en la posición OFF (APAGADO).
2. Conecte el cableado del altavoz al conector de estilo europeo de 8 patillas. Consulte la Figura 15 a la Figura 23. Al combinar canales, QSC recomienda que conecte puentes entre los terminales de salida que representan los mismos terminales de salida eléctricamente. Consulte la Figura 15 y la ADVERTENCIA que aparece arriba de la figura.
3. Instale el conector de estilo europeo en la parte posterior del amplificador tal como se muestra en la Figura 24.
4. Utilice un destornillador Phillips para fijar el conector.

Alimentación de CA encendida

OUTRORS TO SPEAKERS T1 T2 T3 T4 T5 T6 T7 T8 T9 T10 T11 T12 T13 T14 T15 T16 T17 T18 T19 T20 T21 T22 T23 T24 T25 T26 T27 T28 T29 T30

• Figura 24 -

Después de conectar las salidas a los altavoces, puede encender el amplificador.

1. Asegúrese de que los ajustes de ganancia de salida para todos los dispositivos de fuentes de audio (reproductores de CD, mezcladores, instrumentos, etc.) se encuentren en la salida más baja (máxima atenuación).
2. Encienda todas las fuentes de audio.
3. Coloque el interruptor eléctrico del suministro eléctrico principal de CA, en la parte posterior del amplificador, en la posición ON (ENCENDIDO). El amplificador arranca en el estado en el que se encontraba cuando se quitó el suministro eléctrico.
4. Puede ahora subir las salidas de sus fuentes de audio.

Cuadros de distribución de potencia

Los cuadros siguientes muestran la máxima salida de potencia para cada canal en cada configuración, y bajo cargas diferentes.

CXD 4.3 — Potencia total: 2500 W
		8 Ω de carga 4 Ω de				carga 2 Ω de carga
Configuración		A B C	D A B C	D A B C D
4 canales (A B C D)	625	5 625 625	5 650 650	5 650 650	600 600	600 600
3 canales (AB C D)		1000		625	625		1200		650	650	1200		600	600
3 canales (A+B C D)		1250		625	625		1150		650	650	625		600	600
2 canales (AB CD)		1000		1000			1200		1200		1200		1200
2 canales (AB C+D)		1000		1250			1200		1150		1200		625
2 canales (A+B C+D)		1250		1250			1150		1150		625		625
2 canales alt (ABC D)		1100			625		2000			650	2500			600
1 canal (ABCD)		1100					2100				2500
1 canal (AB+CD)		2500					2370				2230

-Tabla 1-

CXD 4.5 — Potencia total: 5000 W
		8 Ω de carga					4 Ω de carga					2 Ω de carga
Configuración		A	B	C	D		A	B	C	D		A	B	C	D
4 canales (A B C D)		1150	1150	1150	1150		1250	1250	1250	1250		625	625	625	625
3 canales (AB C D)		1200		1150	1150		2250		1250	1250		2100		625	625
3 canales (A+B C D)		2250		1150	1150		1150		1250	1250		625		625	625
2 canales (AB CD)		1200		1200			2250		2250			2100		2100
2 canales (AB C+D)		1200		2250			2250		1150			2100		625
2 canales (A+B C+D)		2250		2250			1150		1150			625		625
2 canales alt (ABC D)		1150			1150		2400			1250		4100			625
1 canal (ABCD)		1150					2300					4200
1 canal (AB+CD)		4200					4250					2250

-Tabla 2-

isistente para definir valores preestablecidos

NOTi: Los niveles de potencia que se muestran en este procedimiento se toman del modelo CXD4.3, a menos que se indique lo contrario. El modelo CXD4.2 mostrará menos potencia y el modelo CXD4.5 mostrará más potencia. Para obtener detalles completos consulte "Especificaciones" en la página 28.

HOME > PRESETS > PRESET WIZARD > ENTER (INICIO > VALORES PREESTABLECIDOS > ASISTENTE PARA DEFINIR VALORES PREESTABLECIDOS > INTRO)

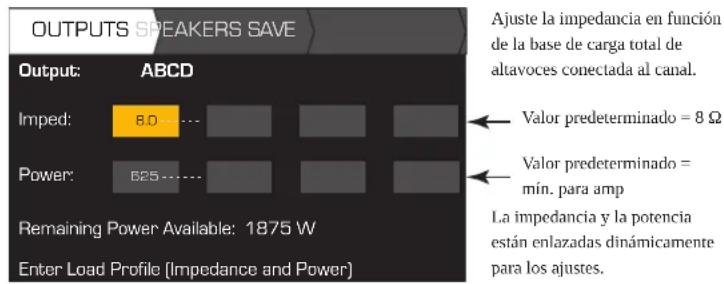

Paso 1 — Ajustar la impedancia y la potencia

OUTPUTS SPEAKERS SAVE Output: ABCD Imped: 8.0 ...... Power: 625 ...... Remaining Power Available: 1875 W Enter Load Profile (Impedance and Power) Ajuste la impedancia en función de la base de carga total de altavoces conectada al canal. Valor predeterminado = 8 Ω Valor predeterminado = mín. para amp La impedancia y la potencia están enlazadas dinámicamente para los ajustes.

Desplácese para seleccionar (impedancia o potencia)

Gire para ajustar el parámetro

Para conformanpress

Repita para los canales de salida restantes

Posibles combinaciones del modo de salida utilizando el asistente para definir valores preestablecidos

A B C D ... ... ... ... * 25% 25% 25% 25% AB C D ... ... ... 50% 25% 25% AB CD ... ... ... 50% 50% A+B C D ... ... ... 50% 25% 25% A+B C+D ... ... ... 50% 50% ABC D ... ... ... 75% 25% AB + CD ... ... 100% ABCD ...

Modos: A B = Canales separados / A + B = Modo puenteado / AB = Modo paralelo

* Los porcentajes se utilizan para representar la potencia para diferentes modelos de amplificador.

• Figura 25 -
  Paso 2 — Seleccionar el canal de salida para la asignación de altavoces


OUTPUTS SPEAKERS SAVE Output: A B C D Imped: 8.0 8.0 8.0 8.0 Power: 625 625 625 625 Spkr: ---- ---- ---- ---- Assign Assign AssignAs

Cuando haya terminado de establecer la impedancia y la potencia para cada salida, continúe desplazándose para acceder a la pestaña SPEAKERS (ALTAVOCES).

La asignación de altavoces es opcional; puede asignar un altavoz a uno o más canales, o ninguno en absoluto.

Desplácese para seleccionar el canal de salida

Para asignar un altavoz, presione Continue to Step 3 (Continuar con el paso 3).

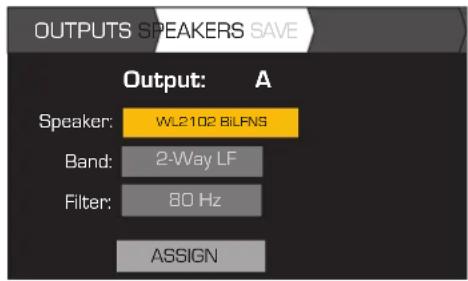

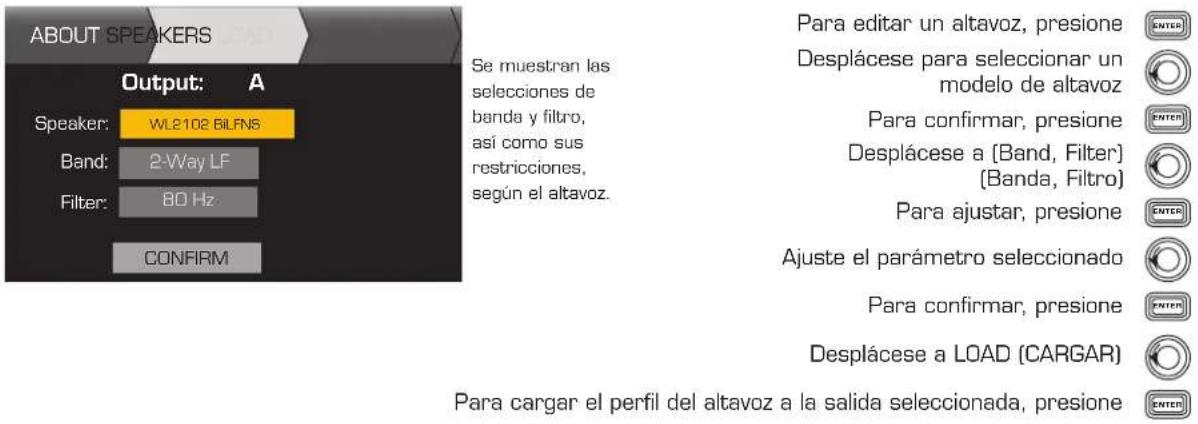

Paso 3 — Seleccionar el tipo de altavoz para el canal

OUTPUTS SPEAKERS SAVE Output: A Speaker: WL2102 BilFNS Band: 2-Way LF Filter: 80 Hz ASSIGN

Las selecciones de banda y filtro se basan en el altavoz que hubiera seleccionado. Debe seleccionar un altavoz antes de seleccionar la banda y el filtro.

Para editar un altavoz, presione

Desplácese para seleccionar un modelo de altavoz

Para confirmar, presione

Gire para ajustar el parámetro

Para confirmar, presione

Desplácese para seleccionar ASSIGN (ASIGNAR)

Para asignar el altavoz al canal de salida, presione

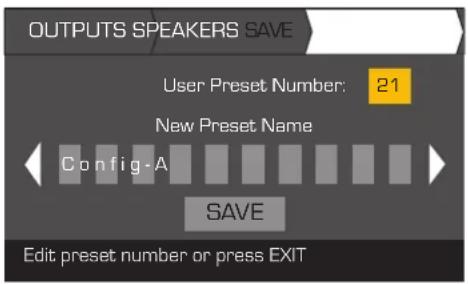

Paso 4 — Guardar el valor preestablecido creado con el asistente

OUTPUTS SPEAKERS SAVE User Preset Number: 21 New Preset Name Config-A SAVE Edit preset number or press EXIT

Cuando haya terminado de seleccionar altavoces, continúe desplazándose para acceder a la pestaña SAVE (GUARDAR).

Desplácese a la pantalla Save (Guardar)

Para editar el número del valor preestablecido del usuario, presione

Gire para ajustar el parámetro

Para confirmar, presione

Nrear un nuevo valor preestablecido a partir de un valor preestablecido existente

Para crear un valor preestablecido a partir de un valor preestablecido preexistente, recupere el valor preestablecido con la configuración de salida deseada, modifique los parámetros de entrada y los parámetros de salida, y luego guarde el valor preestablecido. Además, puede guardar el valor preestablecido a medida que pasa por el proceso de creación.

Recuperar un valor preestablecido

Un valor preestablecido incluye la configuración de salida, los parámetros de entrada y los perfiles de altavoz (DSP, carga y asignaciones). Existen 20 valores preestablecidos en la fábrica que se pueden recuperar, pero no sobrescribir. Los valores preestablecidos en la fábrica F1: a F9: contienen únicamente configuraciones de salida. Los valores preestablecidos en la fábrica F10: a F20: contienen las configuraciones de salida y el DSP básico para las configuraciones. Existen 50 valores preestablecidos del usuario que se pueden recuperar y sobrescribir.

HOME > PRESETS > PRESET RECALL > ENTER (INICIO > VALORES PREESTABLECIDOS > RECUPERACION DE VALORES PREESTABLECIDOS > INTRO)

Paso 1 — Seleccionar el valor preestablecido

F1: ABCD F1: ABCD M A M B M C M D Indica más valores preestablecidos Entra- da Sub Frec. baja media Frec. alta Total

Desplácese hasta el valor preestablecido deseado 20 de fábrica, 50 definidos por el usuario

Paso 2 — Confirmar la selección

Para seleccionar la configuración de los valores preestablecidos, presione

El mensaje en la parte inferior cambia a: "Recalling Preset now..." (Recuperando valor preestablecido ahora...) Puede oír los chasquidos de los relés

Configurar las entradas

NOTi: Los cambios se hacen a los niveles de entrada en tiempo real.

HOME > INPUTS > INPUT SENS > ENTER (INICIO > ENTRADAS > SENS ENTRADA > INTRO)

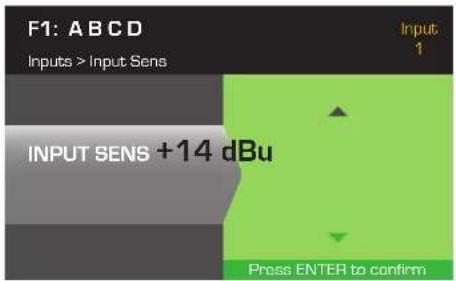

Paso 1 — Seleccionar la sensibilidad de la entrada

F1: ABCD Inputs > Input Sens INPUT SENS +14 dBu Press ENTER to confirm Input 1

Scroll sp select (para selectid Bar) (+14 o +4 dBu) (El fondo se torna verde.)

Para confirmar la selección, presione

Para moverse a la entrada siguiente, presione

Repita el Repedimiento para los canales de entrada restantes.

HOME > INPUTS > INPUT GAIN > ENTER (INICIO > ENTRADAS > GANANCIA DE ENTRADA > INTRO)

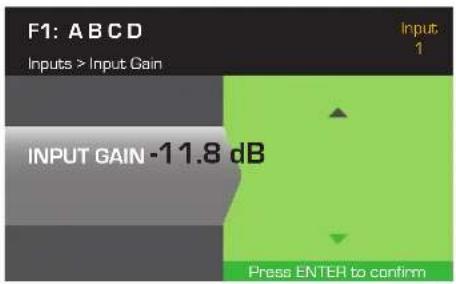

Paso 2 — Establecer la ganancia de entrada

ES

F1: ABCD Inputs > Input Gain INPUT GAIN -11.8 dB Press ENTER to confirm

Desplácese para seleccionar (-100 a 20 dB) [incrementos de 0,1 dB]

Para conformaríse elelótiopresise

Para moverse T a rovettad the siga eti op rpsiese

Repita el procedimiento para los canales de entrada restantes.

SCL

Configurar las salidas

NOTi: Los cambios se hacen a las salidas en tiempo real.

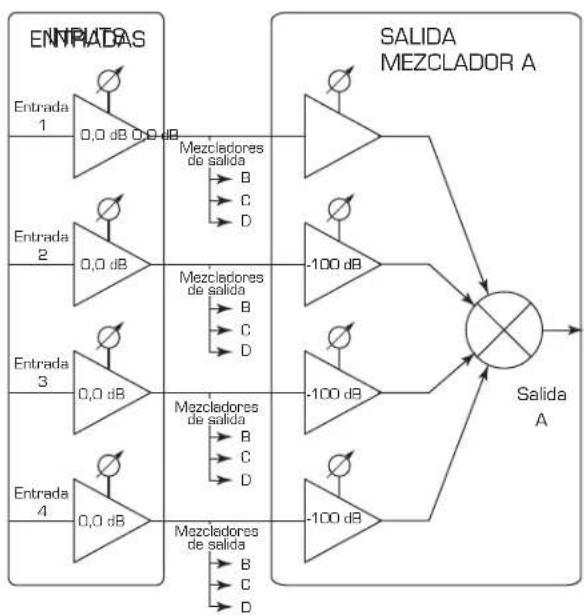

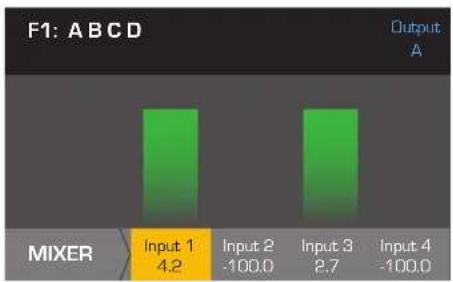

Mezclador

Los amplificadores CXD están equipados con un mezclador interno que le permite ajustar las señales desde cada entrada a cada una de las cuatro salidas. La Figura 26 es un diagrama del mezclador para el canal A de salida.

• El ajuste predeterminado para la ganancia de entrada es de 0,0 dB, y se establece en la sección INPUTS (ENTRADAS).
• Cada canal de salida tiene cuatro entradas, cada una controlada por una ganancia del mezclador.
• Los valores de la ganancia de entrada y de la ganancia del mezclador son acumulativos. Por ejemplo, si establece el valor de la ganancia de entrada en +2,0 dB y el valor de la ganancia del mezclador en -5,0 dB, la salida resultante es -3,0 dB

A medida que se mezcla un canal predeterminado en cada salida: 1 - A, 2 - B, 3 - C, 4 - D, todos los demás canales de entrada se establecen en -100. Ajustar un valor de la ganancia de entrada cambia la entrada de dicho canal a los mezcladores de todos los canales. Cambiar un valor de ganancia del mezclador afecta únicamente aquella entrada para el canal de salida seleccionado.
    subgraph_ENTRADAS["ENTRADAS"]
        A1["Entrada 1"] --> B1["0,0 dB"]
        A2["Entrada 2"] --> B2["0,0 dB"]
        A3["Entrada 3"] --> B3["0,0 dB"]
        A4["Entrada 4"] --> B4["0,0 dB"]
    end

    subgraph_SALIDA_MEZCLADOR_A["Salida MEZCLADOR A"]
        C1["Mezzledores de salida"] --> D1["B"]
        C2["Mezzledores de salida"] --> D2["C"]
        C3["Mezzledores de salida"] --> D3["D"]
        D1 --> E1["-100 dB"]
        D2 --> E2["-100 dB"]
        D3 --> E3["-100 dB"]
        E1 --> F["Salida A"]
        E2 --> F
        E3 --> F
        E4 --> F
    end

    B1 --> F
    B2 --> F
    B3 --> F
    B4 --> F
    style ENTRADAS fill:#f9f,stroke:#333
    style SALIDA_MEZCLADOR_A fill:#ccf,stroke:#333

• Figura 26 -

HOME > OUTPUTS > MIXER > ENTER (INICIO > SALIDAS > MEZCLADOR > INTRO)

Paso 1 — Establecer ganancias del mezclador

Ajuste la ganancia del mezclador para la entrada seleccionada

Para confirmar, presione

Desplácese a las entradas restantes y repita

Después de confirmar todos los ajustes, presione

Para avanzar a la salida siguiente, presione

Selección del modo

HOME > OUTPUTS > MODE > ENTER (INICIO > SALIDAS > MODO > INTRO)

Paso 2 — Seleccionar el modo Output (Salida)

Para confirmar la selección, presione

Procesamiento de altavoces

La sección Speaker Processing (Procesamiento de altavoces) le permite hacer ajustes a los detalles de Crossover (Cruce), EQ (Ecualizador), Delay (Retardo), Limiter (Limitador) y QSC Array (Formación QSC) para cada canal de salida. Además, puede cargar un altavoz predefinido y luego hacer cualquier ajuste que resulte necesario, y guardar los cambios como un altavoz definido por el usuario. Según la selección del altavoz, diversos parámetros no están disponibles para el ajuste. Al realizar ajustes, los hace en tiempo real. Si se transmite audio al hacer los cambios, dicho audio se verá afectado por el cambio.

Las instrucciones siguientes no están todas en el orden del menú, y son todas opcionales. Repita el procedimiento siguiente para cada canal de salida según sea necesario.

Cargar el perfil del altavoz

Un perfil de altavoz incluye todas las características del DSP y del altavoz disponibles en la sección SPKR PROC (PROC ALTAVOCES). Cuando opta por cargar un altavoz con LOAD (CARGAR), estará cargando todos los DSP y todas las características de dicho altavoz. Puede empezar cargando un altavoz y luego haciendo modificaciones y guardando el nuevo perfil, o bien puede elaborar el perfil sin cargar un altavoz y luego guardarlo como nuevo perfil. Si carga un altavoz QSC, el amplificador se ajusta para dicho altavoz específico y algunos parámetros pueden quedar bloqueados porque han sido establecidos a su valor óptimo por la calculadora Intrinsic Correction, y no deben volver a ajustarse. El modelo CXD viene con un número de altavoces compatibles de otros fabricantes. Consulte la lista bajo "Altavoces compatibles" en la página 27. En el futuro puede haber adiciones a esta lista que podrán cargarse con actualizaciones del firmware.

NOTi: Si hace cambios a cualquiera de los parámetros de procesamiento del altavoz, y luego carga un perfil de altavoz con LOAD (CARGAR), se sobrescribirán todos los cambios que haya hecho.

HOME > OUTPUTS > SPKR PROC > LOAD SPKR > ENTER (INICIO > SALIDAS > PROC ALTAVOCES > CARGAR ALTAVOZ > INTRO)

Paso 1 — Cargar un altavoz existente para la salida seleccionada

ABOUT SPEAKERS Output: A Speaker: WL2102 BILFNS Band: 2-Way LF Filter: 80 Hz CONFIRM Se muestran las selecciones de banda y filtro, así como sus restricciones, según el altavoz. Para editar un altavoz, presione Desplácese para seleccionar un modelo de altavoz Para confirmar, presione Desplácese a (Band, Filter) (Banda, Filtro) Para ajustar, presione Ajuste el parámetro seleccionado Para confirmar, presione Desplácese a LOAD (CARGAR) Para cargar el perfil del altavoz a la salida seleccionada, presione

Nruce

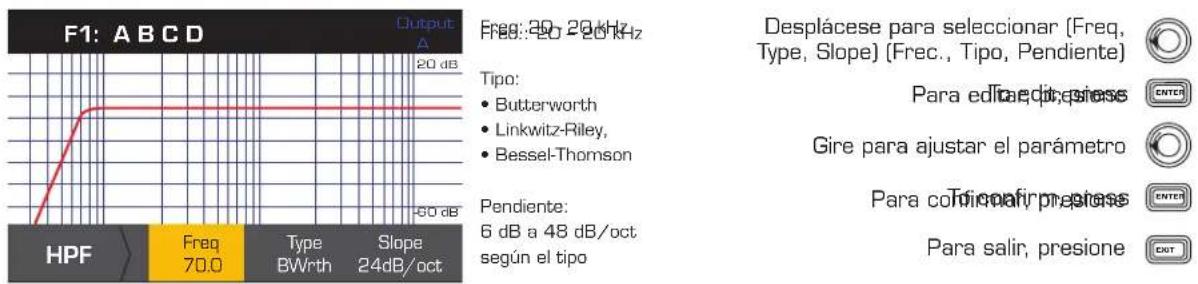

HOME > OUTPUTS > SPKR PROC > CROSSOVER > HIGH-PASS (o LOW-PASS) > ENTER (INICIO > SALIDAS > PROC ALTAVOCES > CRUCE > PASO ALTO (o PASO BAJO) > INTRO)

Paso 1 — Establecer los filtros de cruce de paso alto y/o bajo

F1: ABCD Output A 20 dB Freq: 80, 20 kHz Hz: 20, 20 kHz Tipo: • Butterworth • Linkwitz-Riley, • Bessel-Thomson HPF Freq 70.0 Type BWrth Slope 24dB/oct 60 dB Desplácese para seleccionar (Freq, Type, Slope) (Frec., Tipo, Pendiente) Para edita, presione Gire para ajustar el parámetro Para confirmir presione Pendiente: 6 dB a 48 dB/oct según el tipo Para salir, presione

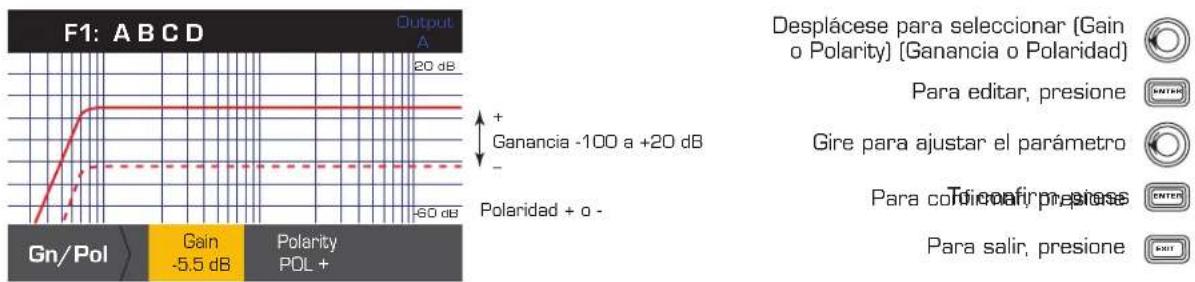

HOME > OUTPUTS > SPKR PROC > CROSSOVER > GAIN/POL > GAIN > ENTER (INICIO > SALIDAS > PROC ALTAVOCES > CRUCE > GANANCIA/POL > GANACIA > INTRO)

Paso 2 — Establecer la ganancia y polaridad de cruce

VNUiLIZiDOR

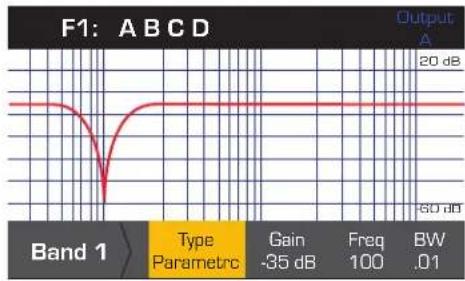

HOME > OUTPUTS > SPKR PROC > PEQ > BAND 1, 2, 3, 4, o 5 > ENTER (INICIO > SALIDAS > PROC ALTAVOCES > PEQ > BANDA 1, 2, 3, 4, o 5 > INTRO)

El gráfico está compuesto de las cinco bandas. Cada banda consta de un rango completo de 20 Hz a 20 kHz.

Paso 1 — Establecer el valor de equalización

Tipo: Bypass [Desvio], Parametric (Paramétrico), Low Shelf (Estante bajo), High Shelf (Estante alto) (desvio predeterminado)

Ganancia: -40 a +20 dB (predeterminado 0,00)

Frec.: 20 a 20kHz (Banda 1 Def 100 Hz) (Banda 2 Def 500 Hz) (Banda 3 Def 1 kHz) (Banda 4 Def 2,5 kHz) (Banda 5 Def 5 kHz)

BW: 0,01 a 3,00 Octaves (predeterminado 1.00 Oct.)

Desplácese para seleccionar (Type, Gain, Freq, BW) (Tipo, Ganancia, Frec., BW)

Para edita, dimensions

Gire para ajustar el parámetro

Para confirmar, presione

Para salir, presione

Retardo

HOME > OUTPUTS > SPKR PROC > DELAY > ENTER (INICIO > SALIDAS > PROC ALTAVOCES > RETARDO > INTRO)

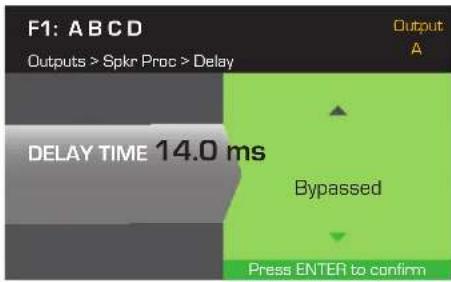

Paso 1 — Establecer el tiempo de retardo de salida

F1: ABCD Outputs > Spkr Proc > Delay OUTPUT A DELAY TIME 14.0 ms Bypassed Press ENTER to confirm

Retardo: 0,0 ms a 50,00 ms Incrementos de 1,0 ms

Desvío: En derivación o activado

Desplácese a (Delay Time o Bypass) (Tiempo de retardo o Desvío)

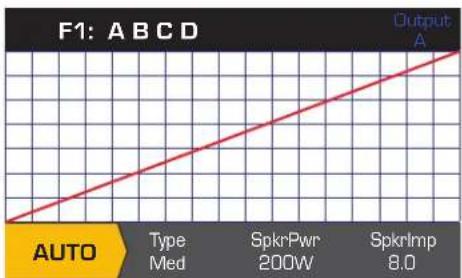

Paso 1 – Establecer el modo limitador

F1: ABCD Output A AUTO Type Med SpkrPwr 200W SpkrImp 8.0

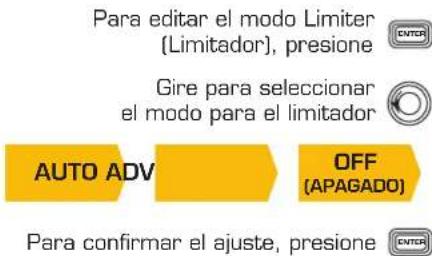

Para editar el modo Limiter (Limitador), presione Gire para seleccionar el modo para el limitador AUTO ADV OFF (APAGADO) Para confirmar el ajuste, presione

HOME > OUTPUTS > SPKR PROC > LIMITER > AUTO (INICIO > SALIDAS > PROC ALTAVOCES > LIMITADOR > AUTO)

NOTi: La salida máxima de SpkrPwr (Potencia del altavoz) depende del amplificador y de la configuración de salida que usted seleccione. El valor máximo para canales separados es de 1250 W, un único canal combinado (ABCD o AB+CD) puede tener hasta 5000 W, según el amplificador.

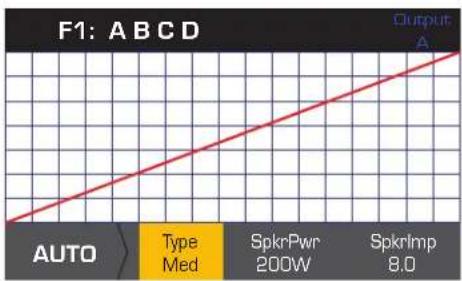

Paso 2 — Establecer los parámetros del modo AUTO

F1: ABCD Output A AUTO Type Med SpkrPwr 200W SpkrImp 8.0

Tipo:
Intenso
Medio
Ligero
Potencia del altavoz:
10.0 W a 1250 KW
Impedancia del altavoz:
2.0 Ω a 32.0 Ω

Desplácese para seleccionar (Type, SpkrPwr, Spkrlmp) (Tipo, Potencia del altavoz, Impedancia del altavoz)

Gire para ajustar el parámetro

Para confirmar, presione

Para starexpt, qshnese

Type (Tipo): el valor Auto Limiter Type (Tipo de limitador automático) es un nivel de protección, y sus valores son Mild (Ligero), Medium (Medio) y Aggressive (Intenso). Este parámetro Type (Tipo), junto con los valores de Power Rating (Clasificación de potencia) e Impedance (Impedancia) accionan un algoritmo diseñado para maximizar el rendimiento de sus altavoces. Establecen los valores umbral de RMS y Peak (Pico) así como su configuración de ataque y liberación.

SpkrPwr (Potencia del altavoz): si se está accionando un solo altavoz, el valor de SpkrPwr (Potencia del altavoz) debería ser la clasificación de potencia continua de dicho altavoz. Si se accionan múltiples altavoces, este valor debería ser la clasificación de potencia combinada para la carga.

Spkrlmp (Impedancia del altavoz): si se está accionando un solo altavoz, el valor de Spkrlmp (Impedancia del altavoz) debe ser la impedancia nominal de dicho altavoz. Si se accionan múltiples altavoces, este valor debería ser la impedancia combinada para la carga.

HOME > OUTPUTS > SPKR PROC > LIMITER > ADV (INICIO > SALIDAS > PROC ALTAVOCES > LIMITADOR > ADV)

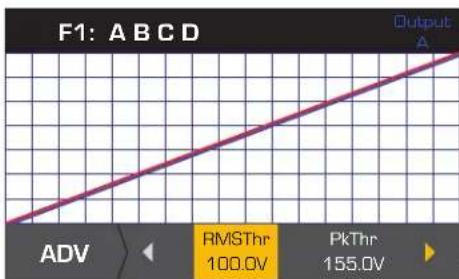

Paso 3 — Establecer los parámetros del modo ADV

F1: ABCD Output A ADV RMSThr 100.0V PkThr 155.0V

RMSThr: 3.0 V a 100.0 V
PkThr: 5,0 V a 155,0 V
PkAttk: 0,10 ms a 20,0 ms
PkRel: 1,00 ms a 1,0 s
RMSAttk: 0,05 s a 10,0 s
RMSRel: 1,0 s a 60,0 s
Thr = Umbral, Pk = Pico, Attk = Ataque, Rel = Liberación

Desplácese para seleccionar

(RMSThr, PkThr, PkAttk,

PkRel, RMSAttk y RMSRel)

Gire para ajustar el parámetro

Para confirmar, presione

Para salir,

presione

Corrección de formaciones

NOTi: Debe tener cargada una formación de línea de QSC a fin de acceder a los parámetros de Array Correction (Corrección de formaciones).

HOME > OUTPUTS > SPKR PROC > ARRAY > ENTER (INICIO > SALIDAS > PROC ALTAVOCES > FORMACION > INTRO)

Paso 1 — Establezca los valores de Splay Angle (Ángulo de abocinado) y Number of Boxes (Número de cajas) en la formación

Ángulo:
0,0° a 90,0°
N° cajas:
0 a 24

Desplácese para seleccionar

[Angle o Boxes#] [Angulo o N° cajas]

Gire para ajustar el parámetro

Para confirmar, presione

Para salir, presione

HOME > OUTPUTS > SPKR PROC > SAVE SPKR > ENTER (INICIO > SALIDAS > PROC ALTAVOCES > GUARDAR ALTAVOZ > INTRO)

Cuando guarda un perfil de altavoz, estará guardando todos los ajustes de salida actualmente activos para el canal. No es necesario que el nuevo perfil guardado esté cargado, dado que ya está activo.

Paso 1 — Guardar un altavoz con un perfil de carga personalizado

nominal, Clasificación de potencia)

Para editare ditepices

Paso 2 — Nombrar el perfil del altavoz

Para agregar un nombre de perfil del altavoz, presione

Desplácese hasta la posición de la letra deseada

Gire para seleccionar el carácter deseado

Cuando haya terminado, desplácese hasta SAVE (GUARDAR)

Guardar el valor preestablecido

Después de modificar las entradas y salidas para todos los canales, guarde los ajustes actuales como uno de los 50 valores preestablecidos definidos por el usuario (U1: a U50:). De manera predeterminada, cada uno de los valores preestablecidos del usuario es igual al valor F1 preestablecido en la fábrica: A B C D, de modo que al guardar el valor preestablecido estará "sobrescribiendo" el valor preestablecido que se encuentra actualmente en dicha posición numerada. Si comenzó recuperando un valor preestablecido en la fábrica, deberá utilizar la función SAVE AS (GUARDAR COMO). Si comenzó con un valor preestablecido definido por el usuario, podrá sobrescribir el valor preestablecido con el que comenzó utilizando la función SAVE (GUARDAR), o puede utilizar la función SAVE AS (GUARDAR COMO) para sobrescribir un valor preestablecido diferente del usuario.

HOME > PRESETS > PRESET SAVE> SAVE AS > ENTER (INICIO > VALORES PREESTABLECIDOS > GUARDADO VALOR PREESTABLECIDO > GUARDAR COMO > INTRO)

Paso 1 — Guardar un nuevo valor preestablecido - Selecionar y editar el número del valor preestablecido

U1: A B C D User Preset Number: 21 New Preset Name C o n f i g - A SAVE Edit preset number or press EXIT

Para editar el número del valor preestablecido del usuario, presione

Gire para seleccionar el número deseado (1 a 50)

Para confirmar el número del valor preestablecido del usuario, presione

Paso 2 — Nombrar el valor preestablecido

U1: ABCD User Preset Number: 21 New Preset Name Config X A SAVE Press ENTER to edit preset name Indica edición Indica que "New Preset Name" [Nuevo nombre del valor preestablecido] está seleccionado Hasta 21 caracteres A - Z / a - z / 0 - 9 / _ / - / espacio Desplácese a New Preset Name (Nuevo nombre del valor preestablecido) Desplácese hasta la posición de la letra deseada Gire para seleccionar el carácter deseado

Paso 3 — Guardar valores preestablecidos

U1: ABCD User Preset Number: 21 New Preset Name Config X A SAVE Press ENTER to save preset Cuando haya terminado de crear el nombre, presione Desplácese hasta SAVE (GUARDAR) Presione Para confirmar el guardado, presione

HOME > PRESETS > PRESET SAVE > SAVE > ENTER (INICIO > VALORES PREESTABLECIDOS > GUARDADO VALOR PREESTABLECIDO > GUARDAR > INTRO)

Utilice este procedimiento cuando guarde el valor preestablecido al sobrescribir el valor preestablecido actualmente activo del usuario. Después de utilizar la función SAVE AS (GUARDAR COMO) para guardar el valor preestablecido sobre el cual está trabajando, éste se convierte en el valor preestablecido actualmente activo, y podrá utilizar la función SAVE (GUARDAR) para guardar a medida que trabaja en el valor preestablecido.

Paso 1 — Sobrescribir el valor preestablecido

U1: A B C D SAVE Press ENTER to save preset Para guardar, presione ENTER Para salir sin guardar, presione EXIT Para confirmar el guardado, presione ENTER

Utilidades

La sección Utilities (Utilidades) proporciona la siguiente información y funcionalidad del amplificador:

HOME > UTILITIES > STATUS > ENTER (INICIO > UTILIDADES > ESTADO > INTRO)

Verificar el estado del amplificador

UTILITY - STATUS
Amp Total Run Time:	22:37:48 Hrs
Hardware: V12	Temperature:
Firmware: V1.0.22	CH1 & CH3: 27C
DC Status: OK	CH2 & CH3: 29C
VRail 1: 148V	Power Supply: 24C
VRail 2: -150V

Tiempo total de funcionamiento del amplificador: HH:MM:SS

Versión del hardware

Versión del firmware actualizar por medio de Amplifier Navigator

Estado de CC: VRiel 1 = +147 VCC +/- 5 V típico VRiel 2 = -147 VCC +/- 5 V típico

Temperatura (CXD 4.3 y 4.5) La limitación térmica comienza a 69 °C Apagado térmico a 80 °C

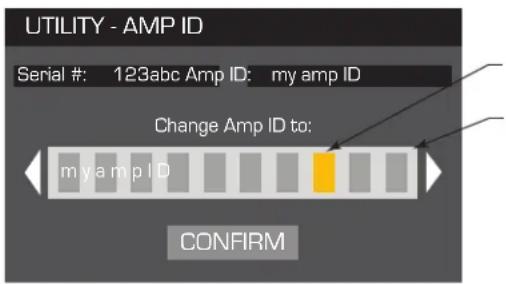

HOME > UTILITIES > AMP ID > ENTER (INICIO > UTILIDADES > ID AMP > INTRO)

Nombrar el amplificador

Indica que "New Preset Name" (Nuevo nombre del valor preestablecido) está seleccionado

Hasta 21 caracteres A-Z/a-z/0-9/ _/-/espacio

Para editar "Change Amp ID to:" (Cambiar ID amp a), presione

Desplácese hasta la posición de la letra deseada

Gire para seleccionar el carácter deseado

Cuando haya terminado, presione

Desplácese hasta CONFIRM (CONFIRMAR)

Presione

presione

ppresise

HOME > UTILITIES > PASSWORD > ENTER (INICIO > UTILIDADES > CONTRASEÑA > INTRO)

iñadir o cambiar la contraseña

UTILITY - CHANGE PASSWORD Current Password: Q S C New Password: MY pa s w os p CONFIRM

La contraseña predeterminada para todos los amplificadores es QSC, todo en mayúsculas. La contraseña puede tener hasta 10 caracteres de largo, y contendrá A-Z a-z 0-9 _ - espacio

Para introducir el valor de "Current Password": (Contraseña actual), presione

Con la primera posición de la letra seleccionada, presione

Gire para seleccionar el carácter deseado

Cuando complete la contraseña actual, se seleccionará automáticamente "New Password:" (Nueva contraseña)

Repita el procedimiento para el valor de "New Password:" (Nueva contraseña)

Desplácese hasta CONFIRM (CONFIRMAR)

ppreige

HOME > UTILITIES > LOCKOUT > ENTER (INICIO > UTILIDADES > BLOQUEO > INTRO)

Todos los controles están bloqueados excepto los botones Mute (Silencio), los botones de encendido del panel frontal y posterior, el botón Enter (Intro) y la perilla Master Control (Control maestro) para desbloquear el amplificador.

Introduzca la contraseña para bloquear o desbloquear

Con "Enter Password:" (Introducir contraseña) seleccionado, presione

Con la posición de la primera letra seleccionada

ppesigee

Desplácese hasta el carácter deseado

ppesige

Cuando complete la contraseña correctamente, CONFIRM (CONFIRMAR) queda seleccionado automáticamente.

Para bloquear o desbloquear el amplificador, presione

Nonexiones GPIO

Paso 1 — Conecte los conectores de estilo europeo de 3 y 2 patillas en el panel posterior del amplificador

Latido GPO GPI

Latido: Onda cuadrada de 1 Hz a 3,3 V de salida

GPO: Su funcionalidad deberá añadirse.

GPI: Disparador lógico estándar con umbral de 1,5 V. Coloque en cortocircuito la patilla 1 a tierra para colocar el amplificador en el modo Standby (En espera). La entrada GP deberá estar activada. (No se incluye el conmutador.)

HOME > UTILITIES > GPIO > ENTER (INICIO > UTILIDADES > GPIO > INTRO)

Paso 2 — Activar o desactivar la función de entrada GP

UTILITY - GPIO DISABLED ← Estado actual GP INPUT: Enable Disable Botón Enable (Activar) seleccionado Botón Disable (Desactivar) no seleccionado

Para confirmar la selección, presione

Después de presionar ENTER (INTRO), la pantalla LCD regresa a la página HOME (INICIO).

iltavoces compatibles

QSN iudio

AP-5102

AP-5122

AP-5122m FOH

AP-5122m MON

AP-5152

GP118-sw

GP212-sw

GP218-sw

S8T

S10T

S12

WL118-sw

WL-2102

WL212-sw

WL218-sw

B52

LX1515V3

LX18V3

MX1515

MX18S

Nerwin-Vega (NV)

EL-36C

TS-42

EV

ELX112

ELX115

ELX215

TX2152

TX2181

JBL

JRX112M

JRX115

JRX118S

JRX125

MRX515

MRX518S

MRX525

MRX528S

PRX415M

PRX425

SRX712M

SRX715

SRX718S

SRX722

SRX725

SRX728S

SRX738

VRX932LA

Peavey

PR10

PR12

PR15

PV115

PV118

PV12M

PV215

PVX12

PVX15

SP218

SP4

Yamaha

4 canales continuo1
8 Ω	400 vatios	625 vatios	1150 vatios
4 Ω	400 vatios	625 vatios	1250 vatios
2 Ω	325 vatios	625 vatios	625 vatios
2 canal continuo1
8 Ω	800 vatios	1250 vatios	2250 vatios
4 Ω	800 vatios	1200 vatios	2250 vatios
2 Ω	650 vatios	1200 vatios	2100 vatios
1 canal continuo1
8 Ω	1600 vatios	2500 vatios	4200 vatios
4 Ω	1600 vatios	2500 vatios	4200 vatios
2 Ω	1600 vatios	2500 vatios	4250 vatios
1 Ω	1600 vatios	2500 vatios	3700 vatios
Distorsión típica
8 Ω	0,01 - 0,03 %	0,01 - 0,03 %	0,01 - 0,03 %
4 Ω	0,03 - 0,06 %	0,03 - 0,06 %	0,03 - 0,06 %
Distorsión máxima 4 Ω - 8 Ω	1,0 % 1,0 % 1,0 %
Respuesta de frecuencia (8 Ω)	20 Hz - 15 kHz +/- 0,2 dB	20 Hz - 15 kHz +/- 0,2 dB	20 Hz - 15 kHz +/- 0,2 dB
	20 Hz - 20 kHz +0,2 dB / -0,7 dB	20 Hz - 20 kHz +0,2 dB / -0,7 dB	20 Hz - 20 kHz +0,2 dB / -0,7 dB
Ruido
Salida no ponderada no silenciada	-101 dB	-101 dB	-101 dB
Salida ponderada silenciada	-109 dB	-109 dB	-109 dB
Ganancia (ajuste de 1,2 V) 34,0 dB 38,4 dB 38,4 dB
Factor de amortiguamiento >150>150>150
Impedancia de entrada	>10k, equilibrado o no equilibrado	>10k, equilibrado o no equilibrado	>10k, equilibrado o no equilibrado
Máximo nivel de entrada
(ajuste de 3,9 V)	12,28 V (+24 dBu)	12,28 V (+24 dBu)	12,28 V (+24 dBu)
(ajuste de 1,2 V)	3,88 V (+14 dBu)	3,88 V (+14 dBu)	3,88 V (+14 dBu)
Controles e indicadores (frontales)	Encendido • Botones MUTE (SILENCIO) de los canales • Botones SELECT (SELECCIONAR) de los canales • Indicadores LED de Input Signal (Señal de entrada) y CLIP (RECORTE) de los canales • Medidores LED de salida y LIMIT de los canales • Botones de navegación HOME (INICIO), ENTER (INTRO), EXIT (SALIR), GAIN (GANANCIA) • Perilla de control
Controles e indicadores (posteriores)	Desconexión del suministro eléctrico de CA	Desconexión del suministro eléctrico de CA	Desconexión del suministro eléctrico de CA
Conectores de entrada
Entrada de línea	Estilo europeo de 3 patillas	Estilo europeo de 3 patillas	Estilo europeo de 3 patillas
Entrada GPI	Estilo europeo de 2 patillas y 3,5 mm	Estilo europeo de 2 patillas y 3,5 mm	Estilo europeo de 2 patillas y 3,5 mm
Conectores de salida
Salida del altavoz	Estilo europeo de 8 patillas	Estilo europeo de 8 patillas	Estilo europeo de 8 patillas
Salida GPIO	Estilo europeo de 3 patillas y 3,5 mm	Estilo europeo de 3 patillas y 3,5 mm	Estilo europeo de 3 patillas y 3,5 mm
Protección del amplificador y de la carga	Cortocircuito, circuito abierto, térmico, protección contra RF. Activación / Desactivación del silenciado, apagado por interrupción de CC, limitación de la corriente de irrupción activa, limitación de la corriente de entrada
Entrada de corriente alterna	Fuente universal de alimentación de 100 - 240 VCA, 50 - 60 Hz
Dimensiones (Al, An, Pr)	3,5" x 19" x 12" (89 x 482 x 305 mm)	3,5" x 19" x 16" (89 x 482 x 406 mm)	3,5" x 19" x 16" (89 x 482 mm x 406 mm)
Peso, neto / envío	18,5 lb (8,4 kg) / 22 lb (10,0 kg)	21,0 lb (9,5 kg) / 25 lb (11,3 kg)	22,0 lb (10,0 kg) / 26 lb (11,8 kg)

1 - Onda sinusoidal de 1,0 kHz, 1 % THD, 1 canal accionado

Nuadros de pérdida térmica

Las pérdidas térmicas son las emisiones térmicas desde un amplificador mientras está en funcionamiento. Proviene de la potencia residual disipada, es decir, la potencia de CA verdadera menos la potencia de audio de salida. Se proporcionan mediciones para diversas cargas en estado inactivo, 1/8 de la potencia total media, 1/3 de la potencia total media y la potencia total, con todos los canales excitados simultáneamente. Para una utilización típica, utilice las cifras de estado inactivo y de 1/8 de la potencia. Estos datos se miden a partir de muestras representativas; debido a tolerancias de producción, las emisiones reales de calor pueden variar ligeramente de una unidad a otra. El modo monopuenteado en 8 ohmios es equivalente a 4 ohmios por canal; en 4 ohmios, es equivalente a 2 ohmios por canal.

BTU/hr kcal/hr

Inactivo
CXD 4.3 225 57
CXD 4.5 286 72

Narga por canal	8 Ω		4 Ω		2 Ω		25 V - 70 V - 100 V
	BTU/hr kcal/hr BTU/hr kcal/hr BTU/hr kcal/hr BTU/hr kcal/hr
1/8 de la potencia
CXD 4.3	684	172	794	200	1040	262	794	200
CXD 4.5	811	204	1144	288	1124	283	1144	288
1/3 de la potencia
CXD 4.3	983	248	1261	318	1869	471	1261	318
CXD 4.5	881	222	1708	430	1737	438	1708	430
Potencia completa
CXD 4.3	2498	629	2925	737	4198	1058	2925	737
CXD 4.5	3116	785	5318	1340	4208	1060	5318	1340

Inactivo

Pérdida térmica en estado inactivo o con un nivel de señal muy bajo.

1/8 de la potencia

La pérdida térmica a 1/8 de la potencia total se mide con ruido rosa. Se aproxima a la operación con música o voz con un ligero recorte, y representa el nivel máximo típico "limpio" del amplificador, sin recortes audibles. Utilice estas cifras para la operación típica al nivel máximo.

1/3 de la potencia

La pérdida térmica a 1/3 de la potencia total se mide con ruido rosa. Se aproxima a la operación con música o voz con mucho recorte y un rango dinámico muy comprimido.

Potencia completa

La pérdida térmica a potencia completa se mide con una onda sinusoidal de 1 kHz. Sin embargo, no representa ninguna condición operativa del mundo real.

QSC™

Dirección postal:

Costa Mesa, CA 92626-1468 EE.UU.

Números de teléfono:

Número principal: [phone]

Ventas y Comercialización: [phone]

o línea gratuita (sólo EE.UU.) [phone]

Servicio al cliente: [phone]

o línea gratuita (sólo en EE.UU.) [phone]

Números de fax:

Ventas y Comercialización FAX: [phone]

Servicio al cliente FAX: [phone]

World Wide Web:

www.qsc.com

Correo electrónico:

[e-mail]
