MANUAL DE USUARIO CDT5800C II KLIPSCH

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

1. LEA estas instrucciones.
2. GUARDE estas instrucciones.
3. RESPETE todas las advertencias.
4. SIGA todas las instrucciones.
5. NO use este aparato cerca del agua.
6. LIMPIELO SOLAMENTE con un paño seco.
7. NO bloquee las aberturas de ventilacion. Instale el aparato de acuerdo con las instrucciones del fabricante.
8. NO lo instale cerca de fuentes de calor tales como radiadores, rejillas de piso, estufas uthers aparatos (incluo amplificadores) que generan calor.
9. Este equipo se debe enchubar en un tomacorriente con un enchufe que cumpla con las normas locales de polaridad electrica y connexion a tierra.
10. EVITE que el cordón de alimentación sea pisado o aplastado, en particular cerca del enchufe o del tomacorriente y en el punto en que el cordón sale del aparato.
11. USE SOLO los accesos especialcados por el fabricante.
12. USE el aparato solamente con el carrito, pedestal, tripode, soporte o mesa especificado por el fabricante o vendido con el aparato. Sea precavido cuando mueva el aparat en un carrito, para evitar las lesiones que pueda producir un volcamento.
13. DESENCHEFEl aparato durante tormentas eléctricas o cuando no lo vaya a usar durante largos periodos de tiempo.
14. ENCARGUE todo servicios al personal de servicios calificado. Se requireservicio cuando el aparato ha sido dañado de una眼看, tal como cuando se ha dañado el enchufe o el cordón de alimentación, han caido liquidos u objetos dentro del aparato o el aparato se ha dejo caer, ha dejado de funcar normalmente o ha sido expuesto a la lluvia o a la humedad.

Este*simbolo indica que hay informacion importante sobre operation y mantenimiento en los folletos que acomañan a esta unidad.

Este Trickolo indica que en esta unidad hay voltajes peligrosos que constituyen un riesgo de descarga electrica.

ADVERTENCIA. Para reducir el riesgo de incendio o de descarga electrica, no exponga este aparato a la lluvia o a la humedad.

ADVERTENCIA. Los voltajes que hay bajo de este equipo pueda tenerponer en peligro su vida. Dentre del dispositivo no hay piezas que el 用户可以把 reformar. Encargar todo service al personal de service calificado

PRECAUCION. Los Cambios o modificaciones no aprobados expres-. samente por el fabricante能把 anular la autorizacion del usuario para hacerFuncionar este dispositivo.

Sus新品 altavoces para unontaje en pareo y techno Klipsch han sido disénados para producir discretamente un sonido magnífico dondequiera que los instale. Para lograr un rendimiento optimo, use los modelos que terminan en "W", lo cual indica instalaciones en la pared (wall, en ingles). Los modelos que terminan en "C" deben ser realizados en aplicaciones empotradas en el. Cualquiera de los dos típos se pueda usar como altovoz de canal frontal, central o surround en aplicaciones de audio o cine en casa, o como parte de un sistemas de sonido distribuido.

Minimo de herramrientasrequireidas

Atornillador Phillips N° 2

Pelacables

Nivel

Localizador de parales

Sierra

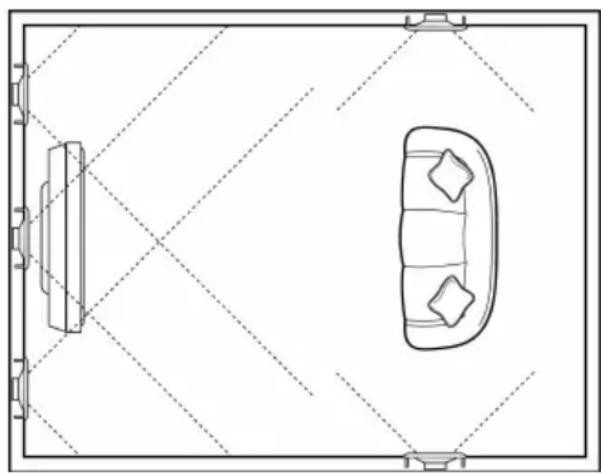

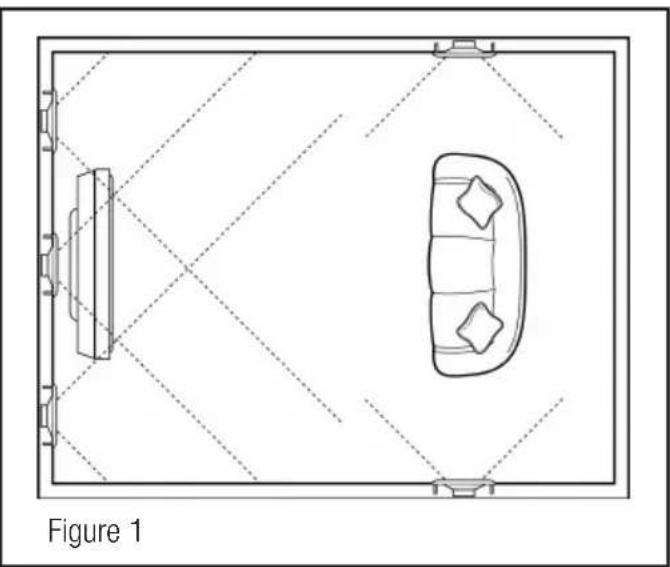

Figure 1

UBICACION DE LOS ALTAVOCES EMPOTRADOS EN LA PARED

Los altavoces empotrados en la pared de Klipsch han sido diseñados para funciona en cualquier pared de pirca, cielo raso o cielo raso colgante normal y para render durante muchos años. Los requisitos minimos de construction son pared de pirca u另一边 superficie de montaje de por lo menos 3/8 de pulgada de grosor.

Para maximizar el rendimiento y asegurar el mejor efecto estéreo, los altavoces se deben colocar a la misma distancia del oyente y en una paredcomings.En ambientes de audicion de fondo (o cuando la posición del oyente pueda variar mucho) laubicacion de los altavoces peut serdonde sea mas conveniente,aquen en tales casos se pueda perder la formacion de imagenes estéreo.

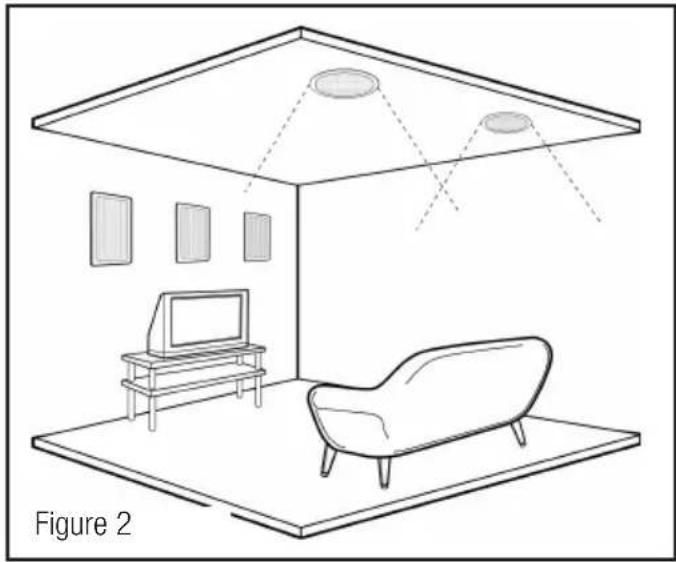

UBICACION DE LOS ALTAVOCES EN EL CIELO RASO

Los altavoces empotrados en el cielo raso de Klipsch han sido disnénados para funciona enequalquier pared de pirca o cielo raso col-gante y para vendir durante manyos años. Los requisitos minimos de construction son pared de pirca u other superficie de montaje de

por lo menos 3/8 de pulgada de grosor. En las instalaciones en cielo raso colgante, las planchas de cielo raso normales son de 2 pies x 4 pies y de 2 pie x 2 pie, y son de materiales de baja densidad que, con el tiempo, pueda abombarse o vibrar de manera audible. Para maximizar el rendimiento acustico de los altavoces empotrados en el cielo raso, Klipsch recomienda que cambie los paneles originales con madera terciada (contraenchapada) o Plancha de Fibra de Densidad Media (Medium Density Fiberboard, MDF) de 1/2 plg. a 3/4 plg de grosor.

INSTALACION DE ALTAVOCES

para estrucuras en construccion, vaya al paso 3

1. Haga la abertura de时间和 correspondiente en la pared o en el cielo raso con la plantilla que se suministra. Si no hay plantilla, las dimensiones de la abertura se pueda ver en el situ web de Klipsch, www.klipsch.com. Los时间和 que se indicate son minimos. Si no es possible lograr cortes precisos, puedaregarar 1/4 de plg. a cada dimenacion. Tenga cuidado de noURTAR los cables o tuberias que pueda haber detrás de la pirca o la plancha de cielo raso. Evite compenseter los cortafuegos que pueda haber entre los parales.
2. Encamine cable de altavoz (calibre 18 como minimum) hasta la abertura. Cumpla con todos los@cuidos de construction del area en que vivo.
3. Conecte el cable al altovoz de acuerdo con la codificacion de color o las marcas del cable para mantener la polaridad correcta.

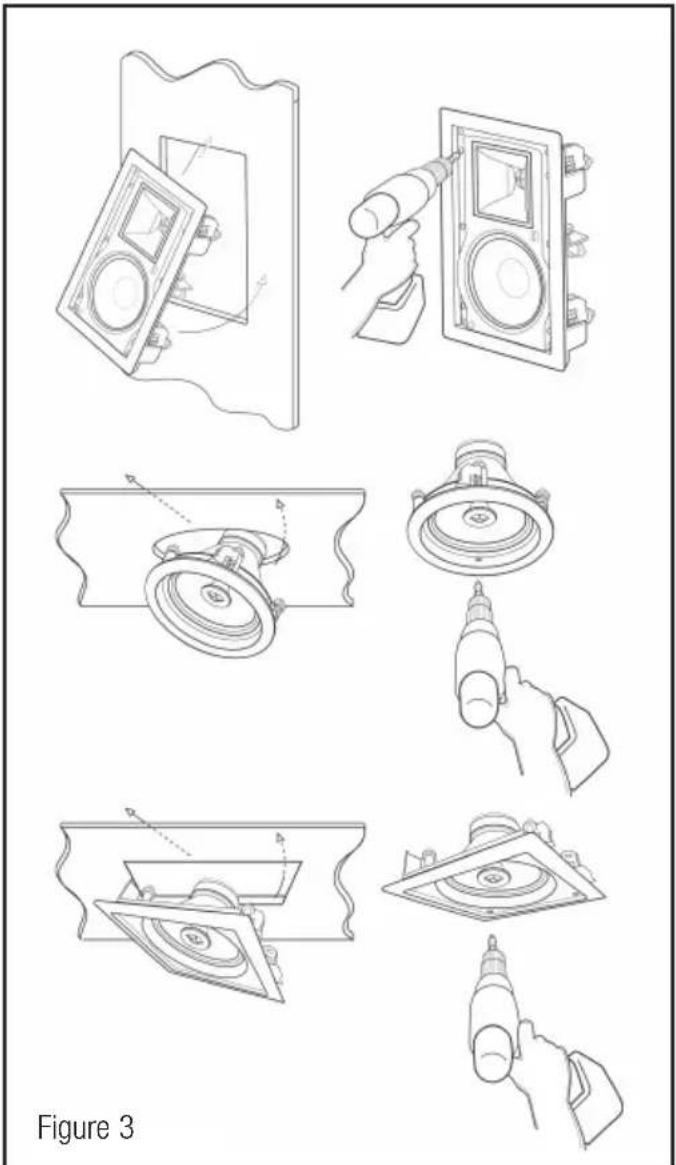

4. Inserte launidad de altovoz en la abertura y fjelá-apretando los cinco tomllos Phillips (figura 3). Las patas angulares del armazón giran hacía afuera y comprimen el armazon contra la pared. (Los soportes Klipsch paraestructuras en construcción simplifican este si se usan antes de la instalación de la pirca.)
5. Las rejillas de Klipsch han sido diseñados para acceptar la mayoría de los temas de pintura. A esta alta de la instalación, las rejillas de los altavoces se pueda pintar antes de insertarlas en los altavoces. Se pueda qutar el cañamazo antes de pintar las rejillas. El cañamazo se pueda volver aponer una vez que la pintura se haya(secado.Se deben tener cuidado para evitar una acumulación excessiva de pintura en las perforaciones de la rejilla.

1. Encaje la rejilla a presión.

Controles de operación

CONMUTADOR DE ATENUADOR DE TWEETER Y DE NIVEL DE FRECUENCIAS MEDIAS Y BAJAS

(series 3000 y 5000)

Algunos modelos tienen un commutador de tweeter (serie 3000) o un commutador de tweeter y un commutador de Frequencias medias y bajas (serie 5000) en el bafle frontal. El commutador permite seleccionar 0 dB (normal) o -3 dB en la gama de Frequencias respectiva. Si los altavoces se van a instalar en una sala acusticamente brillante, tal como el bano o la cocina, es recomendable和睦ar el commutador de nivel de tweeter. Si el altovo se ubica en una esquina y produce demasiados bajos, pueda ser necessario和睦ar el commutador de nivel de Frequencias medias y bajas. La posicion del commutadorDebe verificarse siempre antes de poder la rejilla en el altovo.

Trompeta pivotante (modelos empotrados en la pared)

Las series 3000 y 5000ienen una trompeta pivotante que permite

orientarla. Antes de instalar la rejilla, oriente cuidadosamente la trompeta hacía el area de audición.

Tweeter con trompeta basculante

(modelos empotrados en el cielo raso)

Los modelos de altavoces Reference de Klipsch empotrados en el cielo raso tienen un tweeter basculante para dirigir las Frequencias altas. Para apunar el sonido directamente hacía el area de audiación, ajuste cuidadosamente la trompeta para lograr el ángulo deseado antes de instalar la rejilla.

No intente girar el vástago del tweeter cuando ajuste el tweeter basculante.

Montura de sensor infrarrojo (modelos empotrados en la pared) Los altavoces empotrados en la pared de las series 2000, 3000 y 5000 tienen un localizador de sensor infrarrojo de 1/2 plg. en el bafle.

GARANTÍA FUERA DE LOS ESTADOS UNIDOS Y CANADA

Si este producto se vende a un consumidor fuera de los Estados Unidos o Canadá, la garantía deben estar complir con las leyes correspondientes y sera responsableidad exclusiva del distribuidor que lo suministro. Para tenerrialquier service de garantía aplicable, comuniquese con el minorista que le

vendié este produits o con el distribuidor que lo suministro. WICHTIGE SICHERHEITSHINWEISE

Ferramentas necessarias
Chave de fenda Phillips No 2
Descascadores de fios
Nivel
Detector de vigas
Serra

Tweeter articulado (nos modelos de teto)
