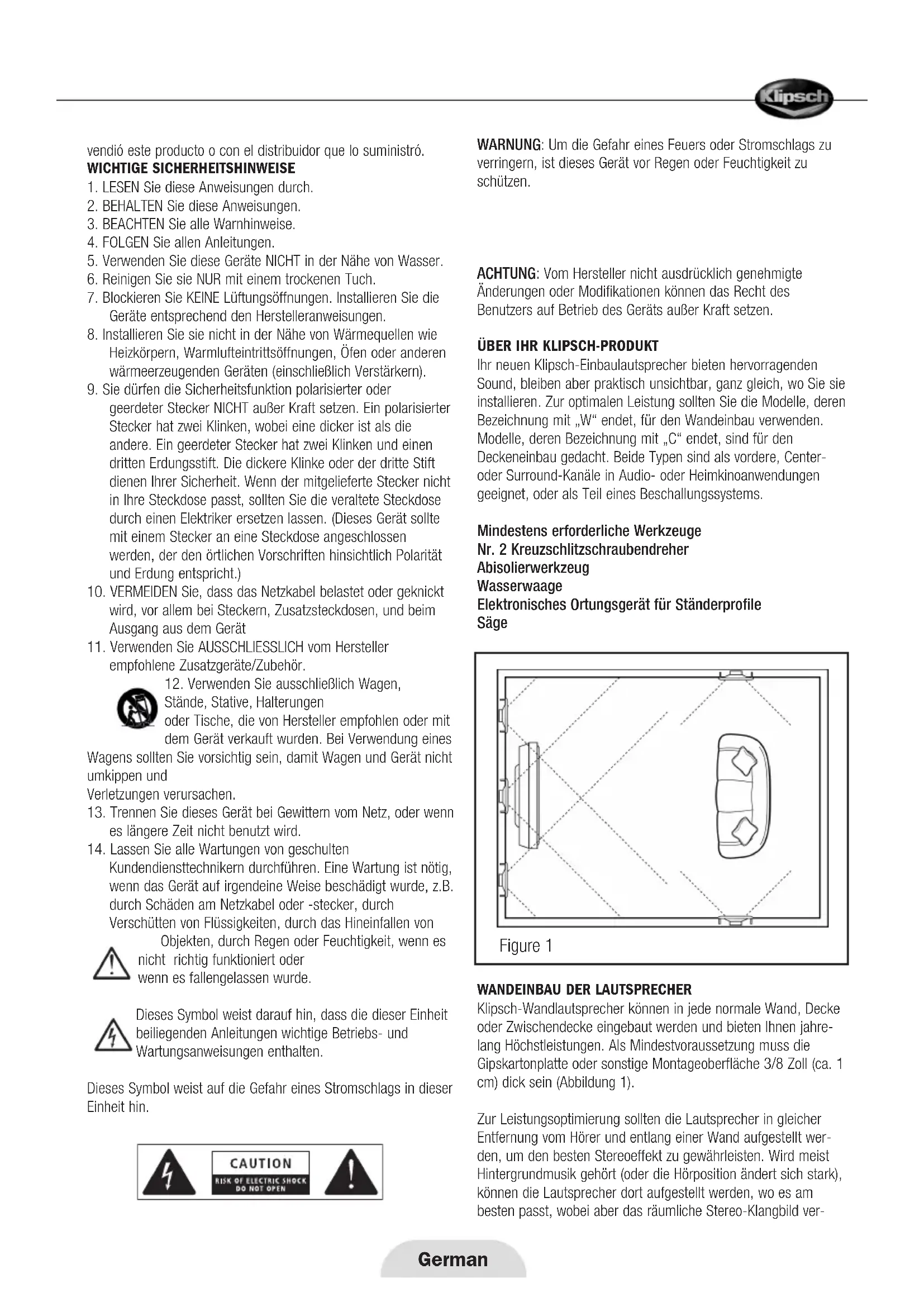

1. LESEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEAuchtEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anleitungen.
5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.
6. Reinigen Sie sie NUR mit einem trockenen Tuch.
7. Blockieren Sie KEINE Luftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie nicht in der Nähe von Wärmequellen wie Heizkörpmn, Warmlufteintrittsöffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verständern).
9. Sie dürfen die Sicherheitsfunktion polarisierter oder geerdeter Stecker NICHT außer Kraft setzen. Ein polarisierter Stecker hat zwei Klinken, wobei eine dicker ist als die andere. Ein geerdeter Stecker hat zwei Klinken und einen dritten Erdungsstift. Die dickere Klinke oder der dritte Stift dienen ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passst, sollen den Sie die veraltete Steckdose durch einen Elektriker ersetzen halten. (Dieses Gerät sollt mit einem Stecker an eine Steckdose angeschlossen werden, der den örtlichen Vorschriften hinsichtlich Polarität und Erdung entspricht.)
10. VERMEIDEN Sie, dass das Netzkabel belastet oder geknicht wird, vor allem bei Steckern, Zusatzsteckdosen, und beim Ausgang aus dem Gerät
11. Verwenden Sie AUSSCHLIIESLLICH vom Hersteller empfohlene Zusatzgeräte/Zubehor.

1. Verwenden Sie ausschließlich Wagen, Stände, Stative, Halterungen

oder Tische, die von Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei Verwendung eines

Wagens sollen Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und
Verletzungen verursachen.
13. Trennen Sie diese Gerät bei Gewittern vom Netz, oder wenn es langere Zeit nicht benutzt wird.
14. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführren. Eine Wartung ist nötig, wenn das Gerät auf irgende Weise beschädigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschüttten von Flüssigkeiten, durch das Hineinfallen von

Objekten, durch Regen oder Feuchtigkeit, wenn es nicht richtig Funktioniert oder Wenn es fallengelassen wurde.

Dieses Symbol weist daraufhin, dass die dieser Einheit beiliegenden Anleitungen wichtige Betriebs- und Wartungsanweisungen enthalten.

Dieses Symbol weist auf die Gefahr eines Stromschlags in dieser Einheit hin.

WARNING: Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist diese Gerät vor Regen oder Feuchtigkeit zu schätzen.

ACHTUNG: Vom Hersteller nicht ausdrücklich genehmigte Änderungen oder Modifikationen können das Recht des Benutzers auf Betrieb des Geräts außer Kraft setzen.

Ihr neuen Klipsch-Einbaulautsprecher bieten hervorragenden Sound, bleiben aber praktisch unsichtbar, ganz gleich, wo Sie sie installieren. Zur optimalen Leistung sollen den Sie die Modelle, deren Bezeichnung mit „W“ endet, für den Wandeinbau verwenden. Modelle, deren Bezeichnung mit „C“ endet, sind für den Deckeneinbau gedacht. Beide Typen sind als vordere, Center-oder Surround-Kanäle in Audio- oder Heimkinoanwendungen geeignet, oder als Teil eines Beschallungssystems.

Mindestens erforderliche Werkzeuge

Nr. 2 Kreuzschlitzschraubendreher Abisolierwerkzeug

Wasserwaage

Elektronisches Ortungsgerät für Ständerprofile Sage

Figure 1

WANDEINBAU DER LAUTSPRECHER

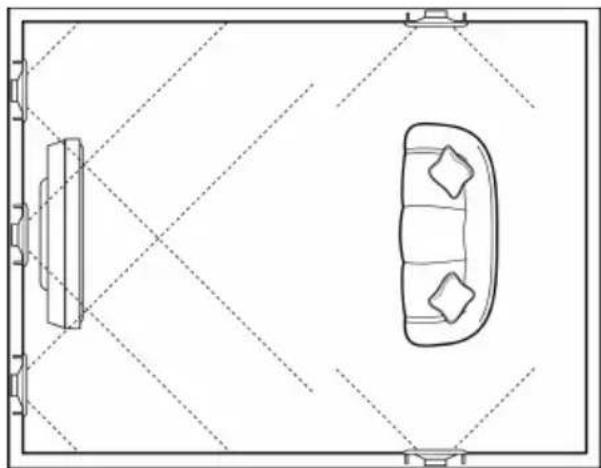

Klipsch-Wandlautsprecher konnen in jeder normale Wand, Decke oder Zwischendecke eingebaut werden undieten Ihnen Jahre lang Höchstleistungen. Als Mindestvoraussetzung muss die Gipskartonplatte oder sonstige Montageoberfläche 3/8 Zoll (ca. 1 cm) dick sein (Abbildung 1).

Zur Leistungsoptimierung sollen den Laufsprecher in gleicher Entfernung vom Hörer und entlang einer Wand aufgestellt werden, um den besten Stereoeffekt zu gewährleisten. Wird mein T hintergrundmusik führt (oder die Hörposition ändert sich stark), können die Laufsprecher dort aufgestellt werden, wo es am besten passst, wobei aber das räumliche Stereo-Klangbild ver-

Ioren gehen kann.

DECKENEINBAU DER LAUTSPRECHER

Klipsch-Deckenlautsprecher konnen in jeder Gipskarton- oder Zwischendecke eingebaut werden und bieten Ihnen jahrelang Höchstleistungen. Als Mindestvoraussetzung muss die Gipskartonplatte oder sonstige Montageoberfläche 3/8 Zoll (ca. 1 cm) dick sein. Bei der Zwischendeckeninstallation bestehen nor

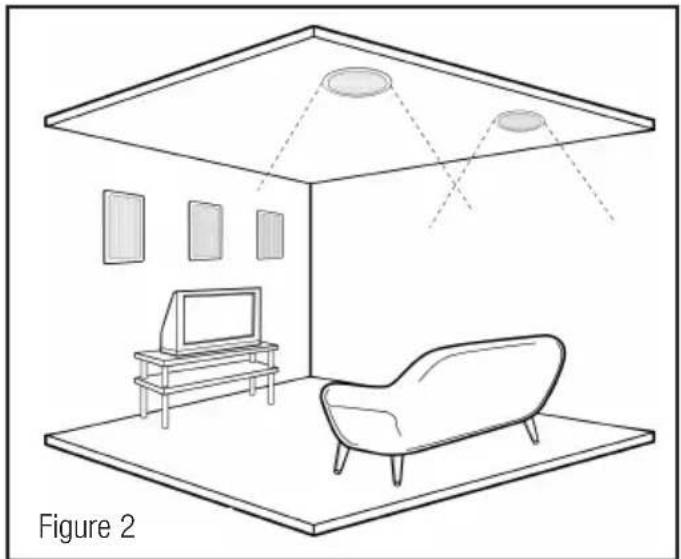

male (2x4 oder 2x2 Fuf groBe) eingehängte Deckenplatten aus Material mit geringer Dichte, die im Laufe der Zeit durchhängen und hörbar vibrieren konnen. Um die akustische Leistung ihrer Deckenlautsprecher zu verbessern, empfehl't Klipsch, dass Sie die ursprüngliche Befestigungsplate durch eine aus bis Zoll (1,3 bis 1,9 cm) dickem Sperrholz oder Faserplatten ersetzen (Abbildung 2).

LAUTSPRECHERINSTALLATION

(be Neubauten mit Schritt 3 Weitermachen)

1. Schneiden Sie mit der beiliegenden Schablone ein Loch entsprechender Groß in die Wand oder Decke. Wenn die Schablone nicht verfügbar ist,finden Sie deren Maße auf der Klipsch-Website: www.klipsch.com. Die angegebenen Groß sind Minimalwerte. Wenn kein genaues Ausschneiden möglich ist, solten Sie jeder Dimension Zoll (0,64~cm) hinzufugen.Passen Sie auf,dass Sie nicht durch existierende Kabel oder Rohre schneiden.Beschädigen Sie keine feuer hemmenden Barrieren zwischen den Ständerprofilen.

2. Führer Sie Lautspracherkabel (mindestens 18 Gauge) zu den Öffnungen. Stellen Sie sicher, dass Sie alle örtlichen Bauvorschriften erfüllen.

3. Befestigen Sie das Kabel am Laufsprecher, wobei Sie die Farbkodierung oder Markierung des Kabels beachten müssen, um eine richtige Polung sicherzustellen.

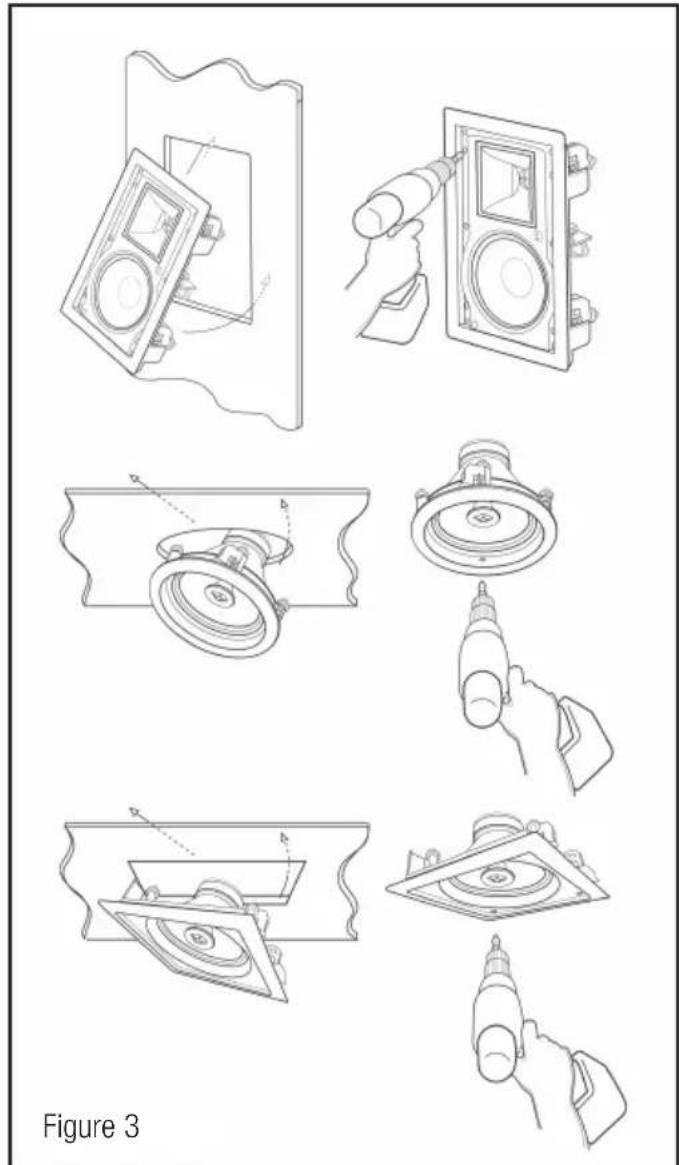

4. Führer Sie die Laufsprecherbaugruppe in die Öffnung ein und befestigen Sie diese, indem Sie die vier Kreuzschlitzschrauben anziehen (Abbildung 3). Die Fuß des Rahmens klappen aus und drücken den Rahmen und die Wand zusammen. (Die Neubaubefestigungen von Klipsch erleichtern dies, wenn sie vor der Installation des Gipskartons verwendet werden.)

1. Nun konnen Sie die Laufsprechergrills lackieren, bevor Sie sie in die Laufsprecher einsetzen. Die Laufsprechergrills von Klipsch konnen mit practisch jeder Farbe lackiert werden. Sie sollen den vom Lackieren den Stoffeinsatz herausnahmen. Er kann nach dem Trocknen der Farbe wieder eingesetzt werden. Passen Sie auf, dass sich nicht zuviel Farbe auf den Perforationen des Laufsprechergrills ansmelt.

2. Drucken Sie den Grill fest.

Weitere Illustrationen finden Sie auf der Rückseite.

STEUERELEMENTE

Mittelbass- und Hochtöner-Regelschalter

(Serie 3000 und 5000)

Manche Modelle besitzen einen Hochtörschalter (Serie 3000) oder sowohl einen Mittelbass- als auch einen Hochtörschalter (Serie 5000) an der vorderen Schallwand. Der Schalter erhögt eine Einstellung von entweder 0 dB (normal) oder -3 dB im jeweiligen Frequenzbereich. Wenn Sie sie in einem akustisch ungedämpften Raum (wie einem Badezimmer oder einer Küche) installieren, müssen Sie eventuell den Hochtörschalter einstellen. Wenn der Laatsprecher sich in einer Ecke befindet und zu viel Bass erzeugt, sollenn Sie viellich den Mittelbass-Schalter einstellen. Vor Anbringung

des Laufsprechergrills sollen die Schalterposition geprüft werden.

Drehbarer Hornlautsprecher (Wandmodelle)

Die Serie 3000 und 5000 besitzen einen drehbaren

Hornloutsprecher, der nachinnen gerichtet werden kann. Vor der Installation ist der Hornloutsprecher sorgfältig auf den Hörbereich auszurichten.

Schwenkbarer Hornhochtöner (Deckenmodelle)

Klipsch Reference-Deckenlautsprecher besitzen einen schwenkbaren Hochtöner, um die Hochfrequenzen better ausrichten zu konnen. Um den Sound direkt auf den Hörbereich auszurichten, drehen Sie vor der Installation des Grills das Horn vorsichtig im gewünschten Winkel.

Versuchen Sie NICHT, den Hochtörserschaft zu drehen, während Sie den schwenkbaren Hochtöner austrichten.

Infrarotsensor-Befestigung (Wandmodelle)

Alle Wandlautsprecher der Serien 2000, 3000 und 5000

besitzen eine 1/2 Zoll große Öffnung für einen Infrarot sensor an der Schallwand.

GARANTIE AUSSERHALB DER USA UND KANADA

Wenn these Produkt an einen Käfer außerhalb der USA oder Kanadas verkauft wird,richten sich die Garantieansprüche nach den jeweiligen gesetzlichen Bestimmungen und fallen unter die alleinige Verantwortung des Vertriebs, der these Produkt ausgeliefert hat. Um Garantieleistungen zu beanspruchen wenden Sie sichitte an den Fachhändler, der these Produkt verkauft hat,oder den Vertrieb.
