MANUAL DE USUARIO BP9040 DEFINITIVE TECHNOLOGY

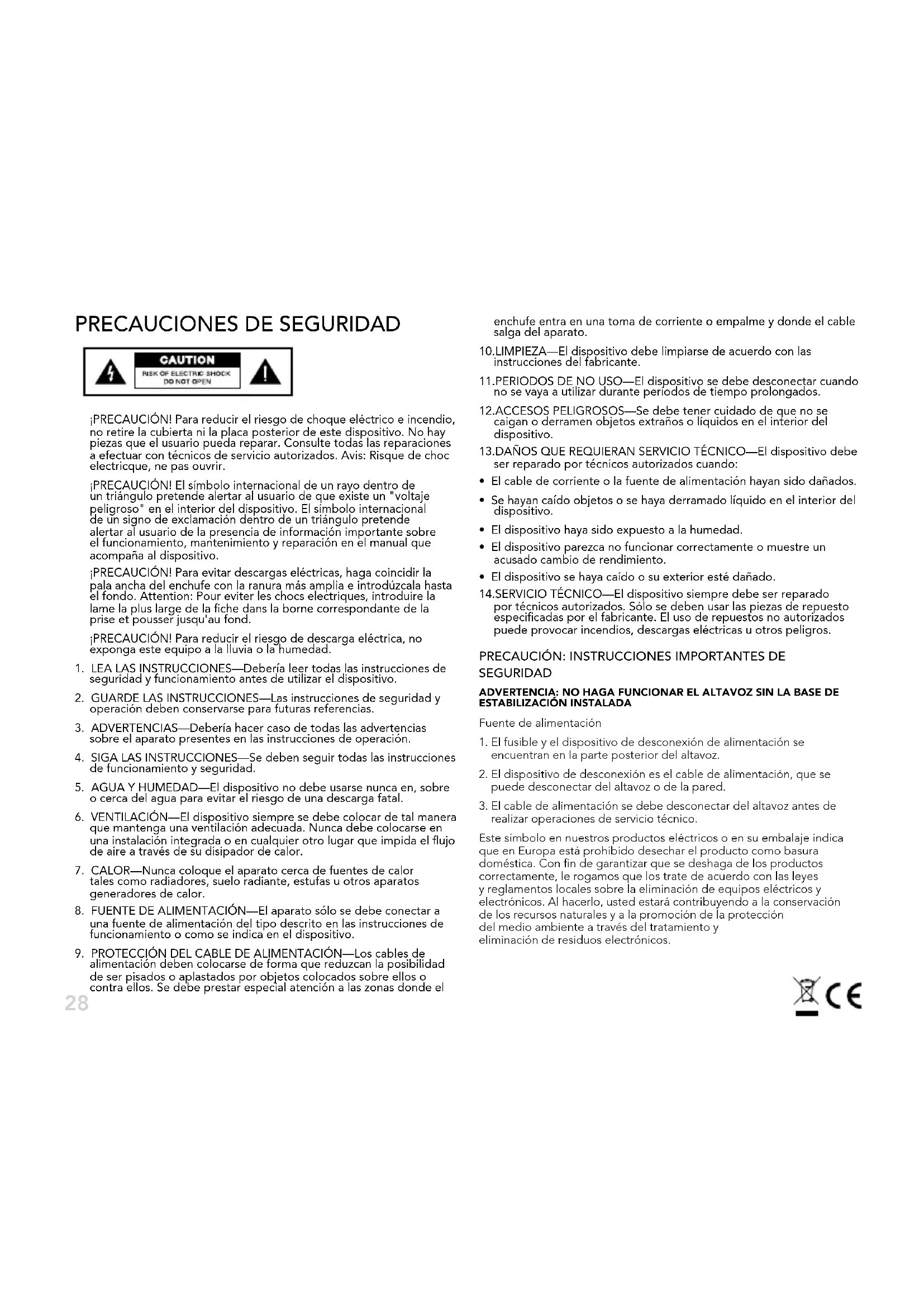

¡PRECAUCIÓN! Para reducir el riesgo de choque eléctrico e incendio, no retire la cubierta ni la placa posterior de este dispositivo. No hay piezas que el usuario pueda reparar. Consulte todas las reparaciones a efectuar con técnicos de servicio autorizados. Avis: Risque de choc electricque, ne pas ouvrir. ¡PRECAUCIÓN! El símbolo internacional de un rayo dentro de un triángulo pretende alertar al usuario de que existe un "voltaje peligroso" en el interior del dispositivo. El símbolo internacional de un signo de exclamación dentro de un triángulo pretende alertar al usuario de la presencia de información importante sobre el funcionamiento, mantenimiento y reparación en el manual que acompaña al dispositivo. ¡PRECAUCIÓN! Para evitar descargas eléctricas, haga coincidir la pala ancha del enchufe con la ranura más amplia e introdúzcala hasta el fondo. Attention: Pour eviter les chocs electriques, introduire la lame la plus large de la fiche dans la borne correspondante de la prise et pousser jusqu'au fond. ¡PRECAUCIÓN! Para reducir el riesgo de descarga eléctrica, no exponga este equipo a la lluvia o la humedad.

1. LEA LAS INSTRUCCIONES—Debería leer todas las instrucciones de

seguridad y funcionamiento antes de utilizar el dispositivo.

2. GUARDE LAS INSTRUCCIONES—Las instrucciones de seguridad y

operación deben conservarse para futuras referencias.

3. ADVERTENCIAS—Debería hacer caso de todas las advertencias

sobre el aparato presentes en las instrucciones de operación.

4. SIGA LAS INSTRUCCIONES—Se deben seguir todas las instrucciones

de funcionamiento y seguridad.

5. AGUA Y HUMEDAD—El dispositivo no debe usarse nunca en, sobre

o cerca del agua para evitar el riesgo de una descarga fatal.

6. VENTILACIÓN—El dispositivo siempre se debe colocar de tal manera

que mantenga una ventilación adecuada. Nunca debe colocarse en una instalación integrada o en cualquier otro lugar que impida el flujo de aire a través de su disipador de calor.

7. CALOR—Nunca coloque el aparato cerca de fuentes de calor

tales como radiadores, suelo radiante, estufas u otros aparatos generadores de calor.

8. FUENTE DE ALIMENTACIÓN—El aparato sólo se debe conectar a

una fuente de alimentación del tipo descrito en las instrucciones de funcionamiento o como se indica en el dispositivo.

9. PROTECCIÓN DEL CABLE DE ALIMENTACIÓN—Los cables de

alimentación deben colocarse de forma que reduzcan la posibilidad de ser pisados o aplastados por objetos colocados sobre ellos o contra ellos. Se debe prestar especial atención a las zonas donde el enchufe entra en una toma de corriente o empalme y donde el cable salga del aparato. 10.LIMPIEZA—El dispositivo debe limpiarse de acuerdo con las instrucciones del fabricante. 11.PERIODOS DE NO USO—El dispositivo se debe desconectar cuando no se vaya a utilizar durante períodos de tiempo prolongados. 12.ACCESOS PELIGROSOS—Se debe tener cuidado de que no se caigan o derramen objetos extraños o líquidos en el interior del dispositivo. 13.DAÑOS QUE REQUIERAN SERVICIO TÉCNICO—El dispositivo debe ser reparado por técnicos autorizados cuando:

• El cable de corriente o la fuente de alimentación hayan sido dañados.

• Se hayan caído objetos o se haya derramado líquido en el interior del dispositivo.

• El dispositivo haya sido expuesto a la humedad.

• El dispositivo parezca no funcionar correctamente o muestre un acusado cambio de rendimiento.

• El dispositivo se haya caído o su exterior esté dañado. 14.SERVICIO TÉCNICO—El dispositivo siempre debe ser reparado por técnicos autorizados. Sólo se deben usar las piezas de repuesto especificadas por el fabricante. El uso de repuestos no autorizados puede provocar incendios, descargas eléctricas u otros peligros.

PRECAUCIÓN: INSTRUCCIONES IMPORTANTES DE

SEGURIDAD ADVERTENCIA: NO HAGA FUNCIONAR EL ALTAVOZ SIN LA BASE DE

ESTABILIZACIÓN INSTALADA

Fuente de alimentación

1. El fusible y el dispositivo de desconexión de alimentación se

encuentran en la parte posterior del altavoz.

2. El dispositivo de desconexión es el cable de alimentación, que se

puede desconectar del altavoz o de la pared.

3. El cable de alimentación se debe desconectar del altavoz antes de

realizar operaciones de servicio técnico. Este símbolo en nuestros productos eléctricos o en su embalaje indica que en Europa está prohibido desechar el producto como basura doméstica. Con fin de garantizar que se deshaga de los productos correctamente, le rogamos que los trate de acuerdo con las leyes y reglamentos locales sobre la eliminación de equipos eléctricos y electrónicos. Al hacerlo, usted estará contribuyendo a la conservación de los recursos naturales y a la promoción de la protección del medio ambiente a través del tratamiento y eliminación de residuos electrónicos.29 Nos complace que ya forme parte de nuestra familia Definitive Technology. Por favor, tómese unos minutos para registrar su producto* de modo que dispongamos de un registro completo de su compra. Hacerlo nos ayuda a servirle lo mejor que podemos, tanto ahora como en el futuro. También nos permite contactar con usted para cualquier reparación o alerta de garantía (si es necesario). Regístrese aquí: http://www.definitivetechnology.com/registration ¿No tiene internet? Llame a Atención al Cliente M-F 9:30 a.m. - 6 p.m. ET EE. UU. al (800) 228-7148 (EE. UU. y Canadá), 01 (410) 363-7148 (resto de países) Nota: los datos que recopilamos durante el registro en línea no se venden ni se distribuyen a terceros.

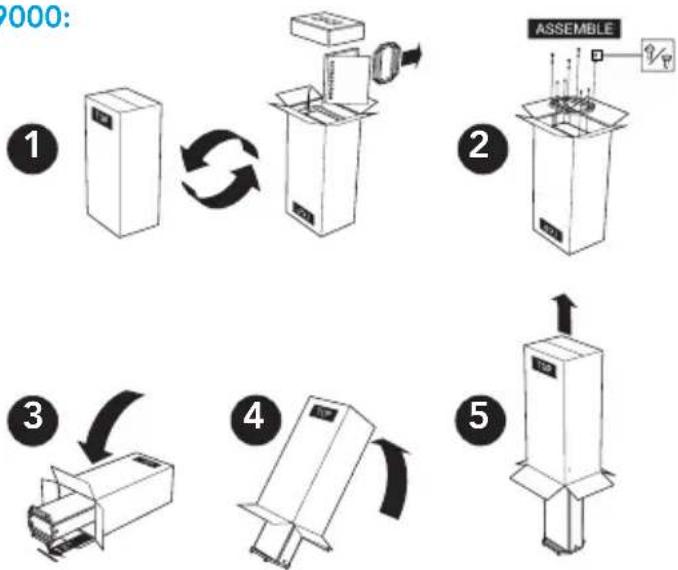

• El numero de serie se puede encontrar en la parte posterior del manual ES30 Desembalaje de los altavoces BP9000 Por favor, desembale su sistema con cuidado. Recomendamos guardar todos los envases de cartón y materiales de embalaje para tenerlos disponibles en caso de que se mude o necesite empaquetar su producto. Es importante guardar este manual, ya que contiene el número de serie de su producto. También puede encontrar el número de serie en la parte posterior de su altavoz BP9000. Cada altavoz sale de nuestra fábrica en perfecto estado. Es probable que cualquier daño visible o encubierto se haya producido durante la manipulación y envío tras salir de nuestra fábrica. Si usted descubre cualquier daño a causa del envío, por favor, comuníqueselo a su distribuidor de Definitive Technology o a la empresa que le entregó sus altavoces. Accesorios incluidos en su kit de accesorios BP9000: (Instalación del accesorio, vea la Figura 1)

1. Base estabilizadora de aluminio: ctdad (1) todos

2. Tornillos con cabeza en cruz: ctdad (4) todos

3. Tornillos de sujeción para las patas/deslizaderas:

duras como el parqué o el cemento): ctdad (4) todos los modelos.

5. Patas de alfombra: ctdad (4) todos los modelos.

6. Cable de alimentación: ctdad (1) todos los

modelos de E.E. U.U, ctdad (2) para todos los modelos de la Unión Europea y Reino Unido. *Definitive Technology no se hace responsable de los daños en el suelo ocasionados por un uso inadecuado de los accesorios proporcionados.

FIGURA 1 | INSTALACIÓN DE LA BASE31

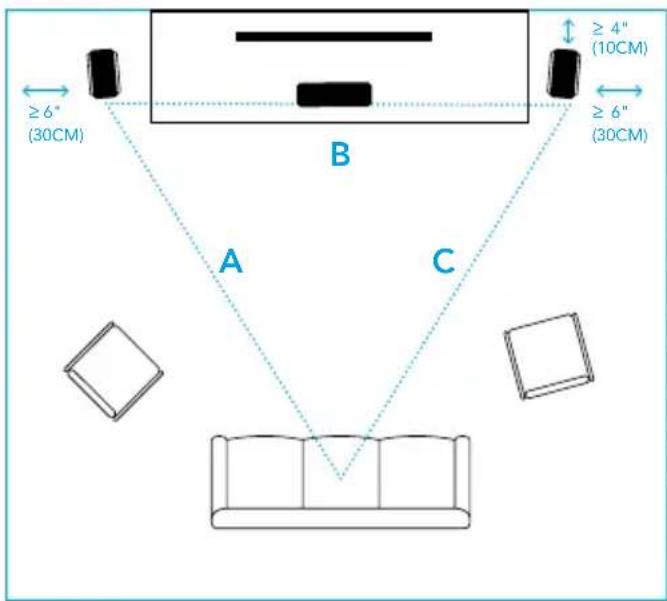

Posición de los altavoces en su habitación Sus altavoces BP9000 son muy versátiles en términos de ubicación y posicionamiento. Para optimizar su rendimiento, por favor, siga estas sencillas instrucciones. Aunque las recomendaciones adjuntas suelen proporcionar los mejores resultados, cada habitación es un mundo, por lo que no tenga miedo de experimentar con la posición de sus altavoces. La configuración que mejor le suene será probablemente la correcta. Recomendamos situar los altavoces y al oyente formando un triángulo equilatero tal y como se muestra en la Figura 2. También obtendrá un buen resultado si los oyentes están algo más lejos del vértice inferior. Por ejemplo, si las lineas A y C tienen 10 pies de largo, entonces la linea B podrá tener de 7 a 10 pies. Los altavoces BP9000 ofrecen sonido bipolar, lo que quiere decir que reflectarán el sonido hacia las paredes laterales y trasera creando una atmósfera de sonido envolvente independientemente de donde se siente. Por tanto, para maximizar este efecto le recomendamos situar sus altavoces BP9000 al menos a 4 pulgadas de distancia de la pared de atrás. Girar ligeramente los altavoces hacia su posición también proporcionará un sonido más envolvente. Una vez que haya encontrado la ubicación correcta, siéntase libre de contactar con nosotros o con el establecimiento en el que haya comprado el equipo para obtener asesoramiento adicional sobre cómo posicionar sus altavoces. LEFT SPEAKER

DERECHA/IZQUIERDA32 Conexión de sus altavoces

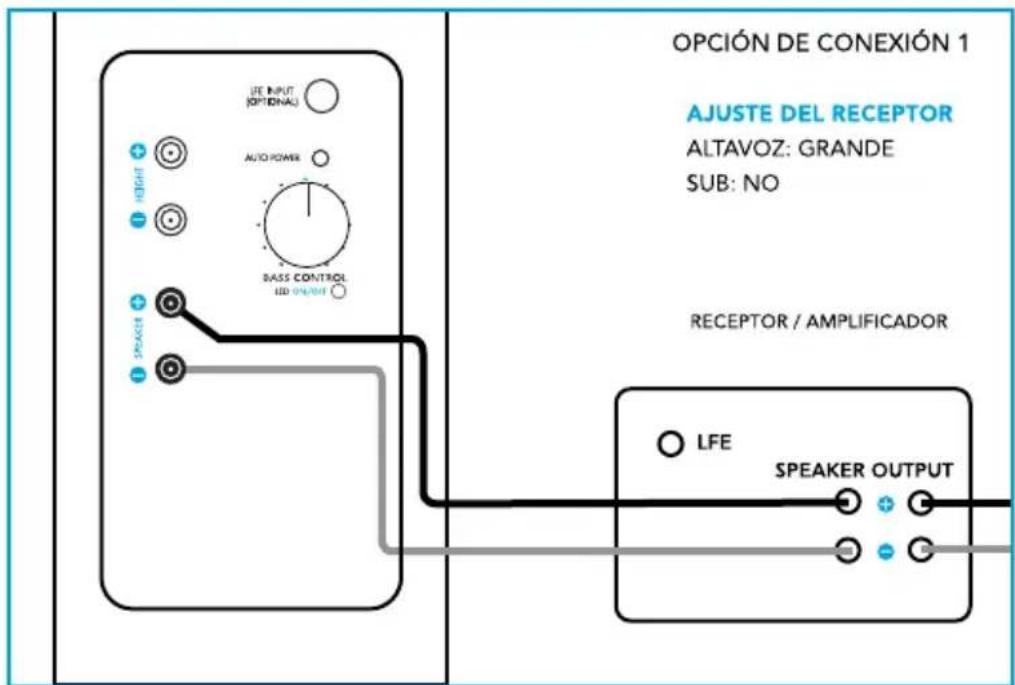

Opciones de conexión: Solo a nivel de altavoz o a nivel de altavoz + conector LFE con conector "Y" Utilice las funciones de configuración manual de los altavoces en su receptor o amplificador para establecer la configuración de altavoces, la distancia de los mismos y el balance de canal. Consulte el manual del receptor/ amplificador para aprender cómo acceder y utilizar los menús de configuración. Le recomendamos que utilice la configuración representada en las Figuras 4 y 5. Nota: Le recomendamos que no utilice las funciones de configuración automática de su receptor, ya que pueden ser ineficaces a la hora de crear y ajustar los altavoces con subwoofers activos integrados. Opción de conexión 1: Solo a nivel de altavoz (recomendado) La Opción 1 ofrece un sonido increíblemente preciso de rango completo. La red cruzada interna distribuye todas las frecuencias a sus transductores destinados, y el subwoofer activo integrado funciona en armonía con el rango de frecuencias medio. Instrucciones:

• Conecte el cable del altavoz del receptor/amplificador a la entrada de nivel de altavoz.

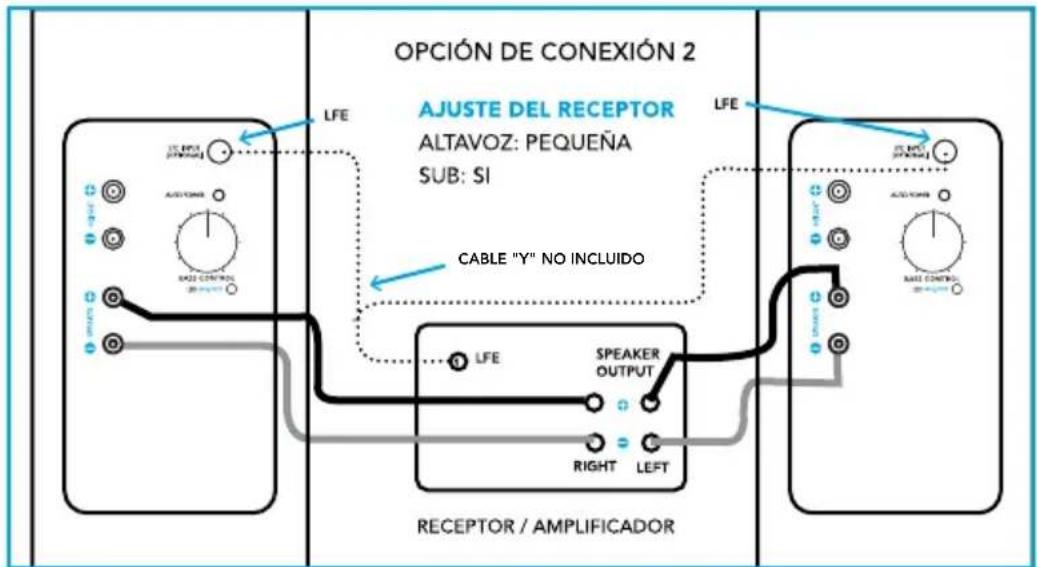

• Ajuste la configuración del receptor/amplificador a: Altavoz (grande); Subwoofer (no) FIGURA 4 – DIAGRAMA DE CONEXIÓN SOLO A NIVEL DE ALTAVOZ Importante: Configurar el subwoofer en modo "no" significa que no es necesario utilizar ningún amplificador adicional34 Opción de conexión 2: Nivel de altavoz + LFE con conector "Y" FIGURA 5 – DIAGRAMA DE CONEXIÓN CON NIVEL DE ALTAVOZ Y LFE CON CONECTOR "Y" Para aquellos que requieran una mayor personalización, la Opción 2 le permite controlar la cantidad de ondas de baja frecuencia que envía al subwoofer (aquellas por debajo del punto de transición configurado en su receptor/ amplificador). Si prefiere la Opción 2, recomendamos encarecidamente fijar el punto de transición en su receptor/ procesador a 80 Hz o menos para evitar entorpecer la delicada mezcla entre el subwoofer y la gama media. Además, debe equilibrar cuidadosamente el nivel de salida del subwoofer de su receptor y el control de graves en la parte posterior de su altavoz. Se recomienda comenzar con el control de graves situado a las 12 en punto (tal y como se muestra en la Figura 5). Instrucciones:

• Conecte el cable del altavoz del receptor/amplificador a la entrada de nivel de altavoz

• Conecte el cable RCA Y del LFE o Sub-out del receptor/amplificador al conector de entrada LFE tanto en el altavoz BP9000 derecho como izquierdo.

• Ajuste la configuración del receptor o amplificador a: Altavoz (pequeño); Subwoofer (sí) Si busca algún método de conexión más avanzado, por favor, visite la página web de Definitive Technology o llámenos por teléfono.

CABLE "Y" NO INCLUIDO35

Alimentación del subwoofer activo Sus altavoces BP9000 integran unos subwoofers activos que deben ser enchufados a una toma eléctrica. El BP9000 tiene un sistema de detección de señal que enciende el amplificador solo cuando se detecta una señal de entrada. El LED de la parte de atrás pasará de rojo a azul cuando se detecte una señal. El logotipo "D." iluminado con LEDs se encenderá (consulte la sección del logotipo LED "D." de Definitive Technology para obtener más información). Cuando cese la señal, pueden pasar hasta 20 minutos hasta que el amplificador entre en modo de espera. No se preocupe, los amplificadores consumen muy poca energía cuando están inactivos. Intelligent Bass Control

Durante mucho tiempo, Definitive Technology ha creído que el mejor altavoz es aquel que reproduce una señal de audio de rango completo con la mayor precisión posible. Nuestros sistemas de sonido le permiten no solo escuchar lo que hay en la pantalla sino que también sentirlo. Intelligent Bass Control™ es nuestra última innovación, le permite modular los graves profundos mientras mantiene al mismo tiempo una claridad óptima de rango medio con independencia del nivel de graves configurado. Simplemente gire el dial en la parte posterior del altavoz hasta su ajuste de graves preferido y el altavoz se encargará del resto. Eso es todo. Se recomienda comenzar en el punto medio y ajustarlo a su gusto a partir de ahí. Para obtener instrucciones avanzadas sobre Intelligent Bass Control™, incluyendo la integración con el software de corrección de la sala (p. ej. Audyssey), por favor, visite nuestra página web o llámenos. Compatibilidad con Dolby Atmos

Todos los altavoces de suelo BP9000 son compatibles con Dolby Atmos y DTS:X. El BP9080x integra a un altavoz frontal de altura en el propio bafle, mientras que los BP9060, BP9040, y BP9020 ofrecen un conector trasero dedicado (compatible con el módulo de altavoz A90 que se vende por separado) al que se puede acceder presionando suavemente hacia abajo en la parte posterior del panel superior de aluminio sellado magnéticamente y tratado para mejorar la acústica. Con independencia de su configuración, conecte un cable de audio al canal de entrada de altavoces de altura de la parte trasera del bafle desde cualquier sistema compatible con Dolby Atmos o DTS:X. Diagrama de colocación del A9036 BP9020 BP9040 BP9060 BP9080x ESPECIFICACIONES DIMENSIONES (SOLO EL ENCAPSULADO, SIN BASE) 34.75" H x 6" W x 13" D (88.3cm H x 15.3 cm W x 33 cm D) 38.25" H x 6" W x 13" D (97.0 cm H x 15.3 cm W x 33 cm D)) 43.75" H x 6" W x 13" D (111.1cm H x 15.3 cm W x 33 cm D) 50.5" H x 7" W x 16" D (128.7cm H x 17.8 cm W x 40.6 cm D) DIMENSIONES (CON BASE) 35.5" H x 11" W x 13" D (88.3cm H x 27.9 cm W x 33 cm D) 39" H x 11" W x 13" D (99.0cm H x 27.9 cm W x 33 cm D) 44.5" H x 11" W x 13" D (113.1cm H x 15.3 cm W x 33 cm D) 51.5" H x 11" W x 13" D (130.6cm H x 27.9 cm W x 33 cm D)

ninguno ninguno ninguno (1) 5.25" (13.3 cm) transductores, (1)1" (2.5 cm) tweeter de cúpula de aluminio37 Logotipo LED "D." de Definitive Technology Para poner de manifiesto los subwoofers activos integrados, podrá ver un logotipo iluminado con LED en la parte frontal inferior de cada torre de altavoces BP9000. Este logotipo está encendido por defecto, pero puede desactivarse por completo simplemente pulsando el botón LED ON/OFF en la parte posterior del altavoz. Cuando está activado, el logotipo LED solo se iluminará al recibir una señal activa de su receptor/amplificador. Se apagará/suspenderá automáticamente después de 20 minutos sin señal activa. Sistema completo de cine en casa Le recomendamos encarecidamente que use el canal central y los altavoces traseros o de sonido envolvente de timbre emparejado BP9000 Definitive Technology para completar su sistema de cine en casa. Por favor, tenga en cuenta que puede utilizar las torres Definitive Technology como altavoces envolventes traseros o laterales y obtener unos resultados óptimos cuando reproduzca su música y películas. Asistencia técnica Es un placer para nosotros poder ofrecerle ayuda si tiene alguna pregunta con respecto a su BP9000 o su configuración. Le rogamos que se ponga en contacto con su distribuidor Definitive Technology más cercano o se ponga en contacto con nosotros directamente al (800) 228-7148 (EE. UU. y Canadá), 01 (410) 363-7148 (resto de países) o por correo electrónico enl info@definitivetech.com. La asistencia técnica se ofrece sólo eninglés. Oficinas de Definitive Technology 1 Viper Way, Vista, CA 92081 Teléfono: (800) 228-7148 (EE. UU. y Canadá), 01 (410) 363-7148 (resto de países) Servicio técnico El trabajo de servicio técnico y garantía en sus altavoces Definitive normalmente son llevados a cabo por su distribuidor Definitive Technology local. Sin embargo, si usted desea devolvernos el altavoz, por favor póngase en contacto con nosotros primero, describiendo el problema y solicitando una autorización, así como la ubicación del centro de servicio de fábrica más cercano. Tenga en cuenta que la dirección indicada en este folleto es únicamente la dirección de nuestras oficinas. Bajo ninguna circunstancia debe enviarnos los altavoces a nuestras oficinas o devolverlos sin antes haberse puesto en contacto con nosotros y obtener la autorización de devolución. BP9020 BP9040 BP9060 BP9080x ESPECIFICACIONES DIMENSIONES (SOLO EL ENCAPSULADO, SIN BASE) 34.75" H x 6" Wx 13" D (88.3cmH x 15.3 cm W x33 cm D) 38.25" H x 6" W x 13" D (97.0 cm H x 15.3 cm W x 33 cm D)) 43.75" H x 6" W x 13" D (111.1cm H x 15.3 cm W x 33 cm D) 50.5" H x 7" W x 16" D (128.7cm H x 17.8 cm W x 40.6 cm D) DIMENSIONES (CON BASE) 35.5" H x 11" W x 13" D (88.3cm H x 27.9 cm W x 33 cm D) 39" H x 11" W x 13" D (99.0cm H x 27.9 cm W x 33 cm D) 44.5" H x 11" W x 13" D (113.1cm H x 15.3 cm W x 33 cm D) 51.5" H x 11" W x 13" D (130.6cm H x 27.9 cm W x 33 cm D)

ninguno ninguno ninguno(1) 5.25" (13.3 cm)transductores, (1)1"(2.5 cm) tweeter decúpula de aluminio38 Resolución de problemas Si tiene algún problema con sus altavoces de canal central BP9000, pruebe las siguientes sugerencias. Si todavía tiene problemas, póngase en contacto con su distribuidor autorizado Definitive Technology para obtener ayuda. 1. Se puede producir una distorsión audible cuando los altavoces reproducen a niveles altos al ajustar su receptor o amplificador más fuerte que la capacidad de reproducción máxima del receptor o los altavoces. La mayoría de receptores y amplificadores llegan al tope de su potencia nominal mucho antes de llegar al máximo en el control de volumen, por lo que la posición del control de volumen es un mal indicador de su límite máximo de potencia. Si sus altavoces distorsionan al reproducir a un volumen alto, ¡baje el volumen! 2. Si nota una ausencia de graves, es probable que uno de los altavoces esté fuera de fase (polaridad) con respecto al otro y deba ser reconectado prestando más atención a la conexión de positivo a positivo y negativo a negativo en ambos canales. La mayoría de cables de altavoces tiene algún indicador (como una codificación por colores, relieves o texto) sobre uno de los dos conductores para ayudarle a mantener la consistencia. Es esencial conectar ambos altavoces al amplificador de la misma manera (en fase). También puede experimentar ausencia de graves si el control de volumen está muy bajo o no activo.3. Assurez-vous que tout votre système soit interconnecté et que vos cordons d’alimentation soient solidement en place. 3. Asegúrese de que todas las conexiones de su sistema sean firmes y los cables de alimentación estén firmemente en su lugar. 4. En caso de que escuche un zumbido o ruido procedente de los altavoces, intente conectar los cables de alimentación de los altavoces en un circuito de CA diferente al de su amplificador. 5. El sistema cuenta con sofisticados circuitos de protección interna. Si, por alguna razón, se dispara la circuitería de protección, apague el sistema y espere cinco minutos antes de volver a probarlo. Si el amplificador incorporado de los altavoces se sobrecalienta, el sistema se apagará hasta que el amplificador se enfríe6.

6. Asegúrese de que su cable de alimentación no haya sido dañado.

7. Compruebe que no hayan entrado objetos extraños o líquido en el altavoz.
