MANUAL DE USUARIO DAVHDX275 SONY

Manual de instrucciones

US

FR

ES

DIGITAL

MEDIA

PORT

TDM-iP10

WARNING

No sitúe el aparato en un espacio cerrado, como una estantería o un armario empotrado.

La placa de características está situada en la parte posterior externa.

Instale el sistema de modo que el cable de alimentación de ca (corriente) se pueda desenchufar de la toma de pared de forma inmediata en caso de problemas.

Aviso para los clientes en los EE. UU.

ADVERTENCIA

Este equipo se ha probado y cumple con las restricciones de los aparatos digitales de Clase B, de acuerdo con la sección 15 del reglamento de la FCC. Estas restricciones se han diseñado para proporcionar protección suficiente contra interferencias nocivas en instalaciones domésticas. Este equipo genera, utiliza y puede irradiar energía de radio frecuencia y, si no se instala y utiliza siguiendo las instrucciones, puede provocar interferencias en las radiocomunicaciones. Sin embargo, no se garantiza que no se produzcan interferencias en una instalación determinada. Si el equipo produce interferencias en la recepción de radio y televisión, lo que se puede determinar conectando y desconectando el equipo, el usuario debería intentar corregir las interferencias siguiendo uno o varios de los siguientes procedimientos:

• Reorientar o reubicar la antena receptora.

• Aumentar la separación entre el equipo y el receptor.

• Conectar el equipo a una toma o a un circuito distinto al que está conectado el receptor.

• Ponerse en contacto con el distribuidor o con un técnico con experiencia en radio y televisión para obtener asistencia.

PRECAUCIÓN

Le advertimos de que cualquier cambio o modificación que no se apruebe de modo explícito en este manual podría anular su autorización para utilizar este equipo.

ESTE DISPOSITIVO CUMPLE CON LA SECCIÓN 15 DEL REGLAMENTO DE LA FCC EL FUNCIONAMIENTO ESTÁ SUJETO A LAS DOS CONDICIONES SIGUIENTES:

(1) ESTE DISPOSITIVO NO PUEDE PROVOCAR INTEFERENCIAS PELIGROSAS Y
(2) DEBE ACEPTAR LAS INTERFERENCIAS RECIBIDAS, INCLUIDAS LAS QUE PROVOQUEN UN FUNCIONAMIENTO NO DESEADO.

Para los clientes en Canadá

Este aparato digital de clase B cumple con la norma ICES-003 canadiense.

Derechos de autor

• iPod es una marca comercial de Apple Inc., registrada en los Estados Unidos y en otros países.
• Todas las demás marcas comerciales y marcas comerciales registradas pertenecen a sus respectivos propietarios. En este manual, no se especifican los símbolos ^TM y ^® .

Modelos de iPod compatibles

Los modelos de iPod compatibles son los siguientes. Se recomienda la actualización del software del iPod a la última versión antes de proceder a su utilización con esta unidad.

iPod nano de segunda generación (aluminio)

iPod de quinta generación (vídeo)

iPod nano de primera generación

iPod de cuarta generación (pantalla en color)

iPod de cuarta generación

• Esta unidad se ha diseñado para utilizarse únicamente con el iPod. No es posible conectar ningún otro reproductor de audio portátil.
• Sony declina toda responsabilidad en caso de que se produzcan pérdidas o daños en los datos grabados en el iPod al utilizarlo conectado a esta unidad.
• Los adaptadores de acoplamiento de iPod suministrados son para el iPod de quinta generación e iPod nano de segunda generación. Si utiliza otros modelos de iPod, necesitará adquirir un adaptador de acoplamiento compatible de Apple Inc. por separado.
• Este producto ha sido diseñado específicamente para ser utilizado con iPod y ha sido certificado para satisfacer los estándares de rendimiento de Apple.
• Esta unidad se ha diseñado para utilizarse únicamente con el iPod. No es posible conectar ningún otro reproductor de audio portátil.
• Sony declina toda responsabilidad en caso de que se produzcan pérdidas o daños en los datos grabados en el iPod al utilizarlo conectado a esta unidad.
• Los adaptadores de acoplamiento de iPod suministrados son para el iPod de quinta generación e iPod nano de segunda generación. Si utiliza otros modelos de iPod, necesitará adquirir un adaptador de acoplamiento compatible de Apple Inc. por separado.
• Este producto ha sido diseñado específicamente para ser utilizado con iPod y ha sido certificado para satisfacer los estándares de rendimiento de Apple.

Índice

Descripción general......5

Preparativos

1: Comprobación de los artículos suministrados .....6
2: Lista de ubicación de los componentes ....6
3: Instalación de la unidad TDM-iP10....7

Control del iPod

Realización de las operaciones básicas....10

Información adicional

Solución de problemas .....11

Precauciones....12

Especificaciones......13

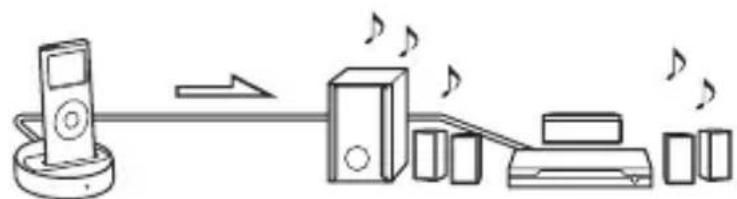

Descripción general

Para disfrutar del contenido de audio del iPod, conecte la unidad a un sistema de audio y vídeo que cuente con una interfaz DIGITAL MEDIA PORT (serie DAV de Sony, etc.).

- Es posible utilizar el iPod mediante sus propios botones de control, los botones de control del sistema de audio y vídeo y el mando a distancia suministrado con dicho sistema (página 10).

- Asimismo, es posible utilizar esta unidad como un cargador de batería (página 9).

iPod y TDM-iP10 Sistema de audio y vídeo (Serie DAV, serie STR de Sony, etc.)

Notas

• DIGITAL MEDIA PORT aparece abreviado en ocasiones como DMPORT en este manual.

- TDM-iP10 no permite salida de vídeo. Aunque su iPod pueda manejar vídeo y fotografía, no podrá ver contenidos de vídeo o fotografía en el televisor u otros dispositivos de vídeo. Sin embargo, el contenido de audio de los archivos de vídeo puede ser reproducido con un sistema de audio y vídeo conectado.

Preparativos

1: Comprobación de los artículos suministrados

Unidad (1)

Manual de instrucciones (1)

Adaptadores de acoplamiento de iPod (3)

Adaptador de acoplamiento para iPod nano de segunda generación (aluminio) (2 GB/4 GB/8 GB)

Adaptador de acoplamiento para iPod de quinta generación (vídeo) (60 GB/80 GB)

Adaptador de acoplamiento para iPod de quinta generación (vídeo) (30 GB)

El número de adaptador ⑪, ⑩ ó ⑨ se muestra en la parte inferior trasera de cada adaptador de acoplamiento. Para otros tipos de iPod, utilice un adaptador de acoplamiento compatible vendido por separado por Apple Inc.

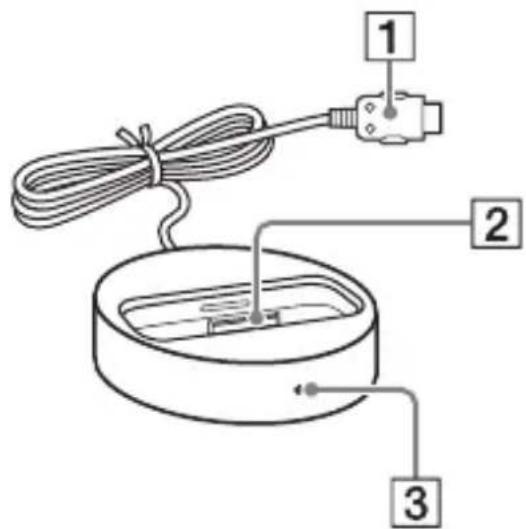

2: Lista de ubicación de los componentes

1 Cable DIGITAL MEDIA PORT (página 7)
2Conector para iPod (página 8)
③Indicador de alimentación: Se ilumina en verde mientras se está suministrando alimentación (página 9).

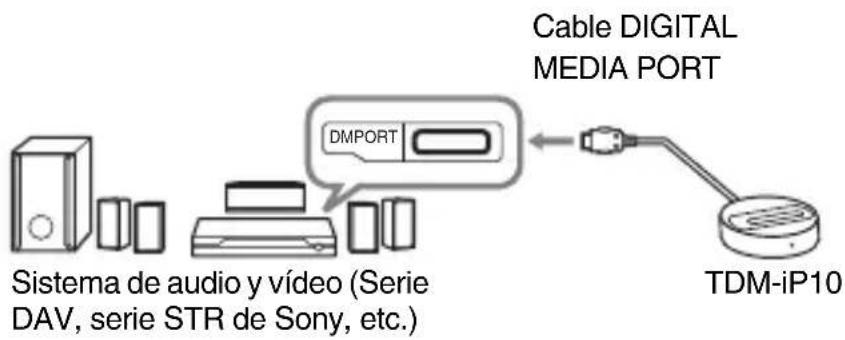

3: Instalación de la unidad TDM-iP10

Conecte y disponga la unidad TDM-iP10 como se muestra en la siguiente ilustración.

Nota

La unidad se encenderá y se apagará automáticamente siempre que se encienda o se apague el sistema de audio y vídeo (serie DAV, etc.).

Para conectar o desconectar la unidad

A la toma DMPORT

Conecte el cable de forma que ambas marcas △ estén alineadas.

Para retirar el cable DIGITAL MEDIA PORT de la toma DMPORT, pulse ambos botones laterales.

Conexión

1 Conecte el cable DIGITAL MEDIA PORT de esta unidad a la toma DIGITAL MEDIA PORT de un sistema de audio y vídeo (serie DAV, etc.). Compruebe que el sistema de audio y vídeo esté apagado antes de iniciar la conexión.

2 Encienda el sistema de audio y vídeo con toma DIGITAL MEDIA PORT conectado a esta unidad y seleccione la función DIGITAL MEDIA PORT.

Desconexión

Antes de realizar la desconexión, apague el sistema de audio y vídeo.

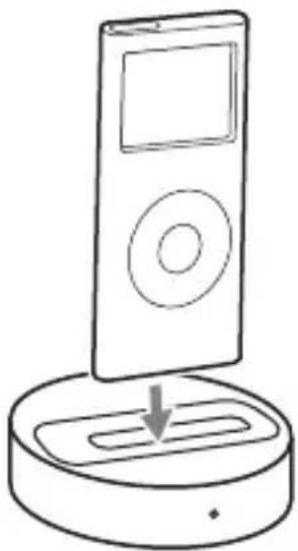

Para colocar el iPod en el conector de la unidad

1 Elija el adaptador de acoplamiento de iPod que sirva para su iPod (página 6).

2 Inserte el adaptador de acoplamiento en la unidad.

3 Coloque el iPod en el conector de la unidad.

• Cuando ponga o quite el iPod, maneje el iPod en el mismo ángulo que el del conector para iPod de esta unidad y no retuerza ni balancee el iPod para evitar que se dañe el conector.
• No traslade la unidad con el iPod colocado en el conector, ya que podría provocar un fallo de funcionamiento.
• Cuando coloque o extraiga el iPod, sujete la unidad con una mano e intente no pulsar ninguno de los controles del iPod por error.

Para utilizar la unidad como un cargador de batería

Es posible utilizar la unidad como un cargador de batería. Mientras el indicador POWER esté encendido, se estará cargando la batería. El estado de carga aparece en la pantalla del iPod. Para obtener más información, consulte la guía del usuario del iPod.

Para retirar el adaptador de acoplamiento para iPod

Para quitar el adaptador de acoplamiento de iPod, álcelo con la uña o un objeto plano utilizando la ranura de dentro del adaptador.

Realización de las operaciones básicas

Es posible utilizar el iPod mediante sus propios botones de control, los botones de control de un sistema de audio y vídeo conectado con una interfaz DIGITAL MEDIA PORT (serie DAV de Sony, etc.), y el mando a distancia suministrado con el sistema de audio y vídeo.

Notas

• Para utilizar un iPod, consulte la guía del usuario suministrada con éste.
• Antes de desconectar el iPod, introduzca una pausa en la reproducción.

Funcionamiento básico

Las operaciones siguientes están disponibles con el sistema de audio y vídeo o el mando a distancia.

Pulse Para

▶Iniciar la reproducción.

■/■Introducir una pausa en la reproducción.

↑/↓Funciona de forma muy parecida a cuando se pasa el pulgar por la Click Wheel del iPod hacia la izquierda (derecha).

Pulse Para
→/⊕/ ENTER	Funciona de forma muy parecida al botón del centro del iPod.
◀◀/▶▶IPúlselo y suéltelo para pasar a la canción/vídeo o capítulo de audiolibro/podcast siguiente (o anterior). Manténgalo pulsado para retroceso rápido (avance rápido).
◀◀/▶▶Reproducir en retroceso rápidos (avance rápido).
←/MENU/DISPLAY/RETURN	Funciona de forma muy parecida al botón de menú del iPod.
VOLUME+/-	Ajustar el nivel del volumen.

Notas

• Oriente el mando a distancia hacia el sistema de audio y vídeo.
• En función del sistema de audio y vídeo conectado, es posible que el funcionamiento o los botones difieran de los indicados. Consulte el manual de instrucciones del sistema de audio y vídeo.
• Mientras reproduce un vídeo, no es posible utilizar ◀◀/▶▶. Para retroceder o avanzar rápidamente, mantenga pulsado ◀◀/▶▶.
• Para cambiar el nivel del volumen, utilice los controles de volumen del sistema de audio y vídeo conectado o del mando a distancia. El nivel del volumen no cambiará aunque sea ajustado en el iPod.
• Es posible que la reproducción tarde unos instantes en iniciarse en función del contenido.

Información adicional

Solución de problemas

Si experimente algún problema con la unidad, localice el problema en la lista de solución de problemas que encontrará a continuación y realice la acción correctiva indicada. Si el problema persiste, póngase en contacto con su distribuidor Sony.

Tenga en cuenta que si el personal de servicio cambia alguna pieza durante la reparación, es posible que conserve las piezas sustituidas.

Cuando lleve el sistema a reparar, asegúrese de llevarlo completo. Este producto corresponde a un sistema y se necesita el sistema completo para determinar la ubicación que precisa reparación.

El mando a distancia no funciona.

• Retire cualquier obstáculo existente.
• Oriente el mando a distancia hacia el sensor del sistema de audio y vídeo (serie DAV, etc.).
• La distancia entre el mando a distancia y el sistema de audio y vídeo es excesiva.

• Sustituya la pila.

• Compruebe que el iPod* esté conectado firmemente.

• Seleccione la función DMPORT en el sistema de audio y vídeo.
• Encienda y apague el sistema de audio y vídeo.

No aparece la imagen de vídeo o fotografía del iPod en la pantalla del televisor.

- La unidad no maneja salida de vídeo. Aunque su iPod pueda manejar vídeo y fotografía, no podrá ver contenidos de vídeo o fotografía en el televisor u otros dispositivos de vídeo.

No hay sonido.

• Compruebe las conexiones.
• Asegúrese de que la unidad está conectada firmemente.
• Asegúrese de que el iPod* está conectado firmemente.
• Asegúrese de que el iPod* está reproduciendo música.
• Es posible que la reproducción tarde unos instantes en iniciarse en función del contenido.

Hay zumbido o ruido considerable.

- Aleje la unidad del origen del ruido.

El sonido aparece distorsionado.

• Baje el volumen del sistema de audio y vídeo conectado.
• Establezca el ajuste “EQ” del iPod a “Desactivado” o “Flat”.

Precauciones

Seguridad

Si cae algún objeto sólido o líquido dentro del sistema, desenchufe el sistema y llévelo a personal cualificado para que se lo revisen antes de volver a utilizarlo.

Instalación

• No instale la unidad en una posición inclinada.
• No instale la unidad en lugares:
• extremadamente cálidos o fríos
  – polvorientos o sucios
• muy húmedos
• expuestos a vibraciones
• expuestos a la luz solar directa.

- Tenga cuidado si coloca la unidad sobre superficies tratadas de manera especial (con cera, aceite o pulidas, etc.) ya que es posible que aparezcan manchas o se descolore la superficie.

Accumulación de calor

• Aunque la temperatura de la unidad aumenta durante su utilización, no se trata de un fallo de funcionamiento.
• Coloque la unidad en un lugar con ventilación adecuada para evitar la acumulación de calor en su interior.

Si tiene alguna pregunta o problema en relación con esta unidad, consulte al distribuidor Sony más cercano.

Limpieza de la unidad

Limpie la unidad con un paño suave ligeramente humedecido con una solución de detergente neutro. No utilice ningún tipo de estropajo, polvo abrasivo ni disolventes tales como diluyente, bencina o alcohol.

Especificaciones

Generales

Requisitos de alimentación:

DC IN: 5 V,

600 mA (a través

de DIGITAL

MEDIA PORT)

Dimensiones: aprox. 80×

22(al) mm ( 3^1/4

× 7/8(al) pulgadas)

Peso: aprox. 174 g

(6,14 oz) (incluido

el cable)

Longitud del cable:

1 m (3,3 ft)

El diseño y las especificaciones están sujetos a cambios sin previo aviso.
