MANUAL DE USUARIO Beauty 13 Cola

Lea atentamente las instrucciones antes de realizar la instalacion, el uso y el mantenimiento.

Elmanualesparteintegrante delequipo.

La Empresa Cola Srl garantiza sus produits segun las normas actualmente en vigor, excluyendo las piezas expuestos a normal usura.

Para las conditiones de garantia dirijanse al importador o vendedor autorizzato que pueda-agregar el periodo de garantia obligatoria con un periodo suplementar bajo su total y una responsabilitad.

La garantia del producto decae por qualquier incoveniente de rotura o incidente bajo a la falta de respeto o aplicacion de las indicaciones indicadas en el presente manual.

COLA

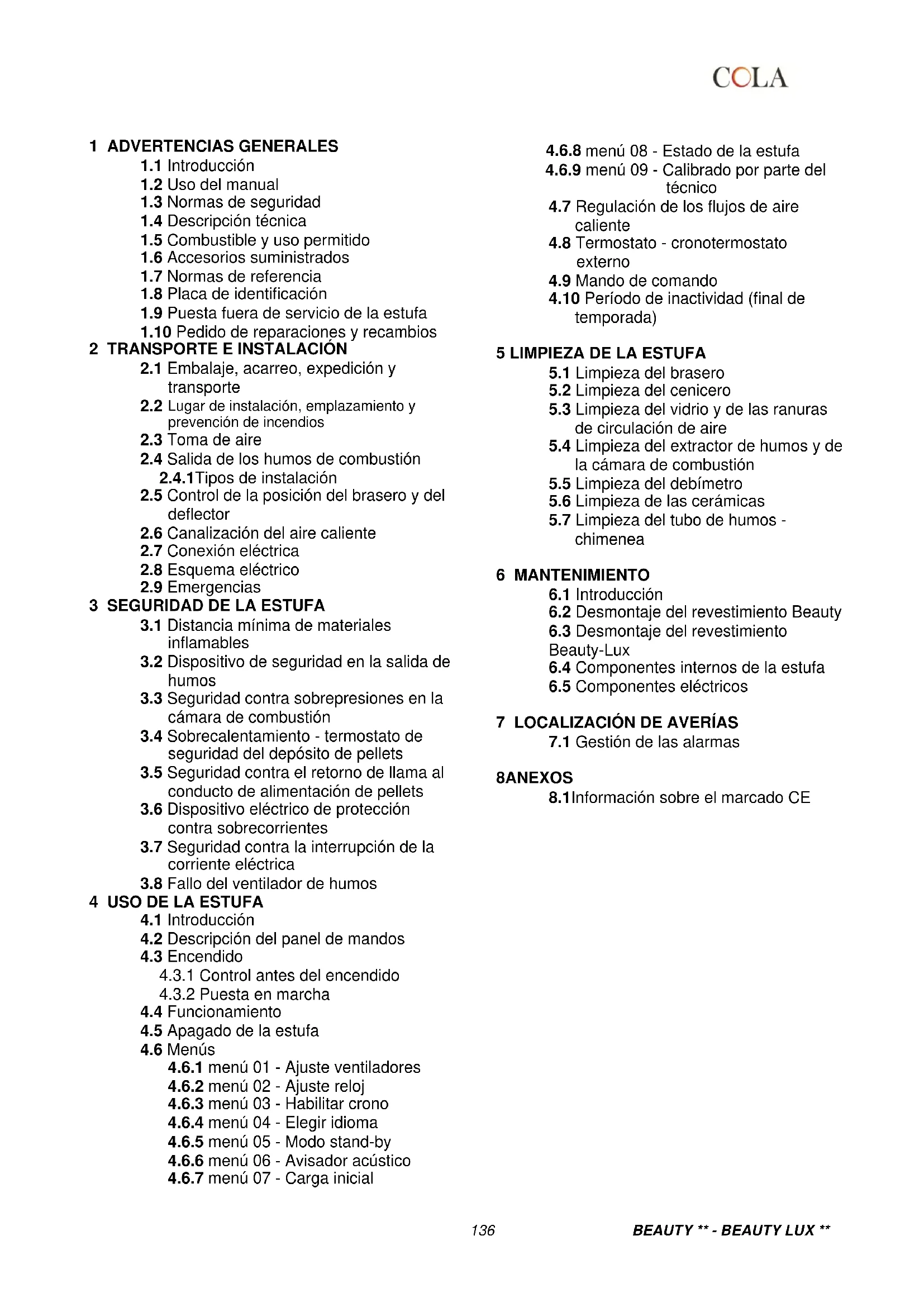

1 AVVERTENZE GENERALI

1 ADVERTENCIAS GENERALES

1.1 Introduccion
1.2 Uso del manual
1.3 Normas de seguridad
1.4 Descripción技术水平
1.5 Combustible y uso permitted
1.6 Accesorios suministrados
1.7 Normas de referencia
1.8 Placa de identificacion
1.9 Puesta fauna de servicios de la estufa
1.10 Pedido de reparaciones y recambios

2 TRANSPORTE E INSTALACION

2.1 Embalaje, acarreo, expedition y transporte
2.2 Lugar de instalación, emplazimiento y prevencion de incendios
2.3 Toma de aire

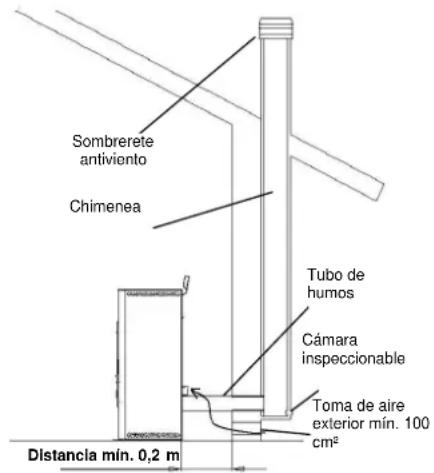

2.4 Salida de los humos de combustión

2.4.1Tipos de instalación

2.5 Control de la posicion del brasero y del deflector

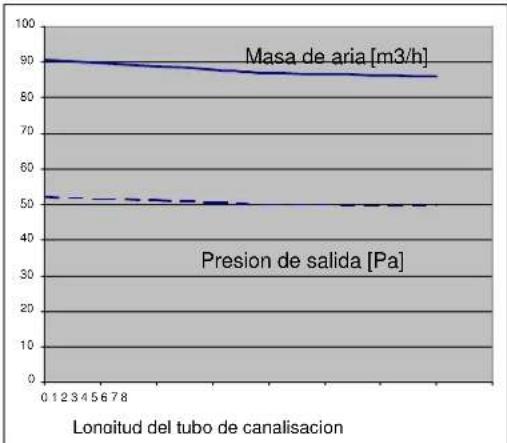

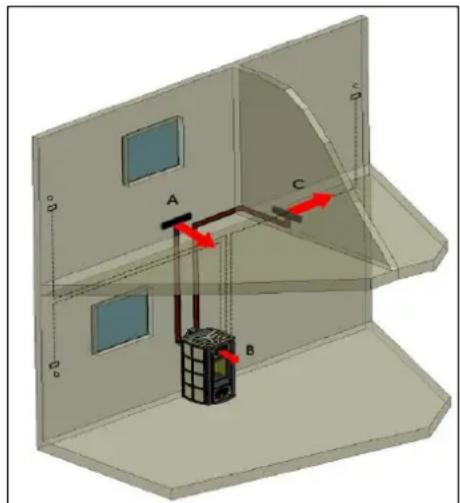

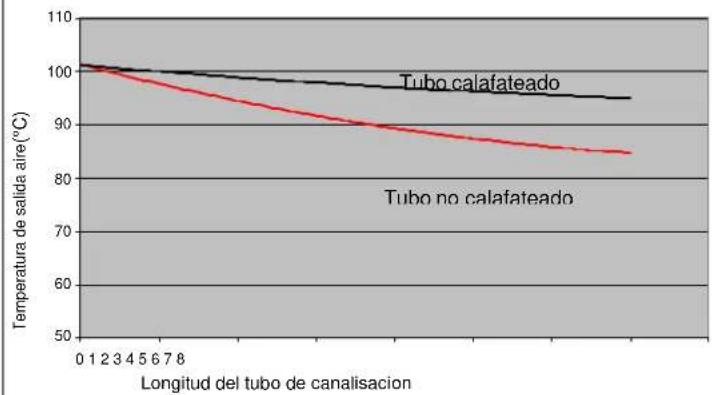

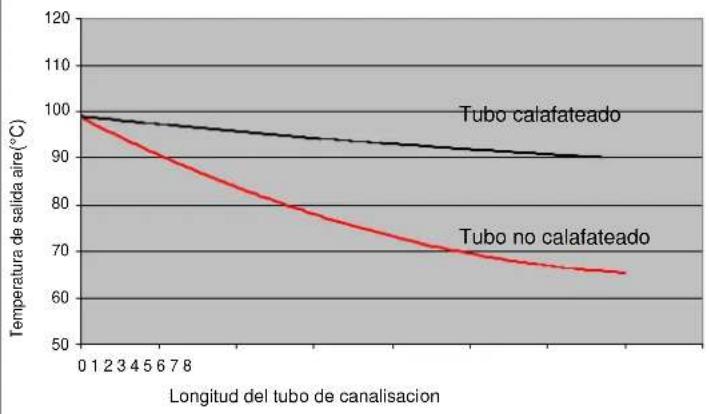

2.6 Canalizacion del aire caliente
2.7 Conexión electrica
2.8 Esquema électrique
2.9 Emergencias

3 SEGURIDAD DE LA ESTUFA

3.1 Distancia minima de materiales inflamables
3.2 Dispositivo de seguidad en la calidad de humos
3.3 Seguidad contra sobrepresiones en la camara de combustion
3.4 Sobrecalentamento - termostato de seguidad del deposito de pellets
3.5 Seguidad contra el returno de llama al conductor de alimentacion de pellets
3.6 Dispositivo eletrico de proteccion contra sobrecorrientes
3.7 Seguidad contra la interrupcion de la corriente electrica
3.8 Fallo del ventilador de humos

4 USO DE LA ESTUFA

4.1 Introduccion

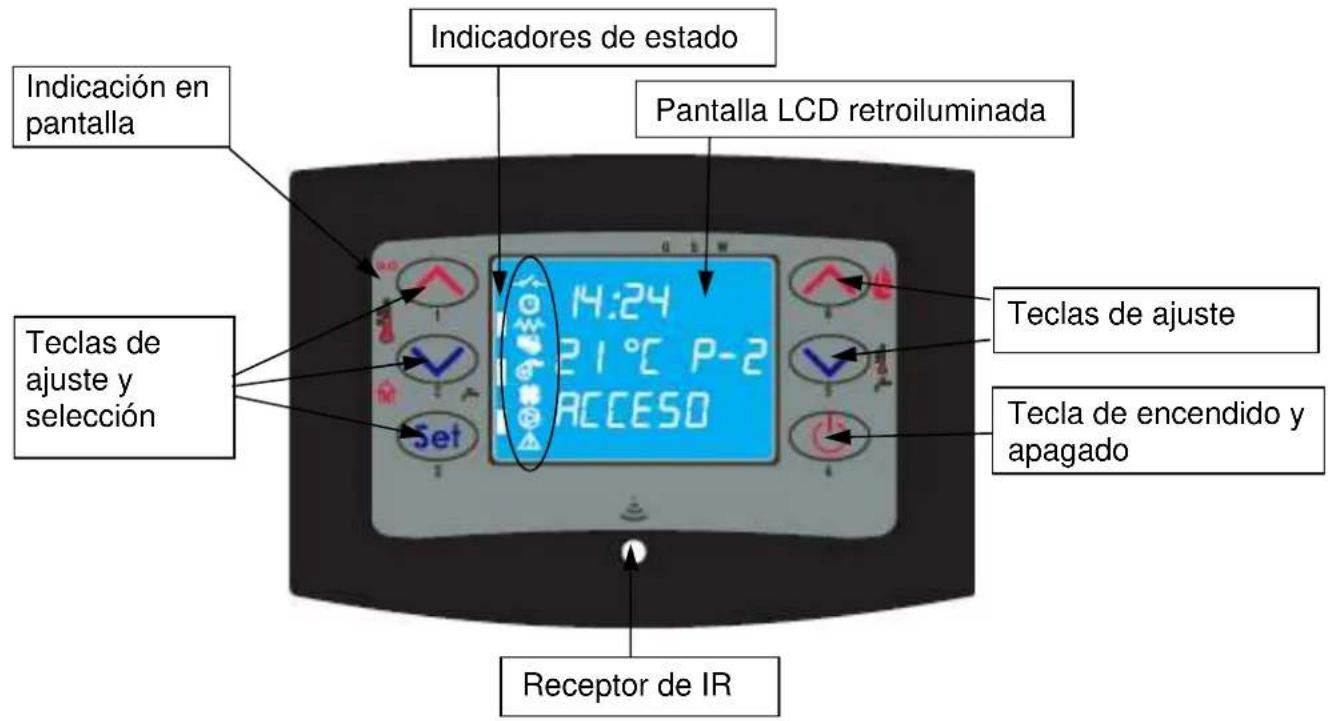

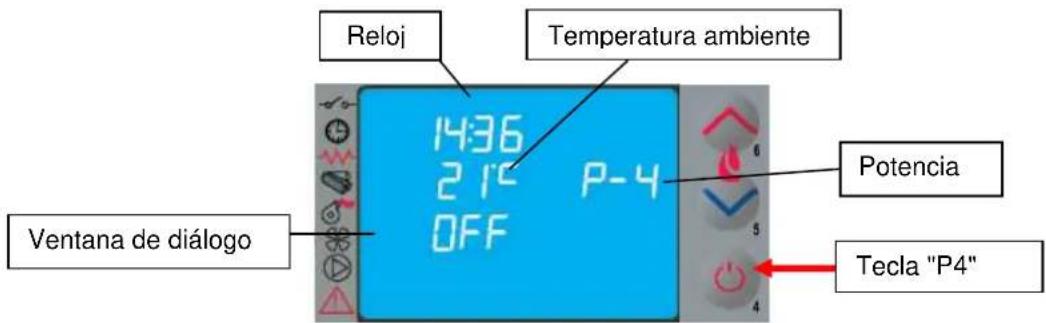

4.2 Descripción del panel de mandos
4.3 Encendido

4.3.1 Control antes del encendido

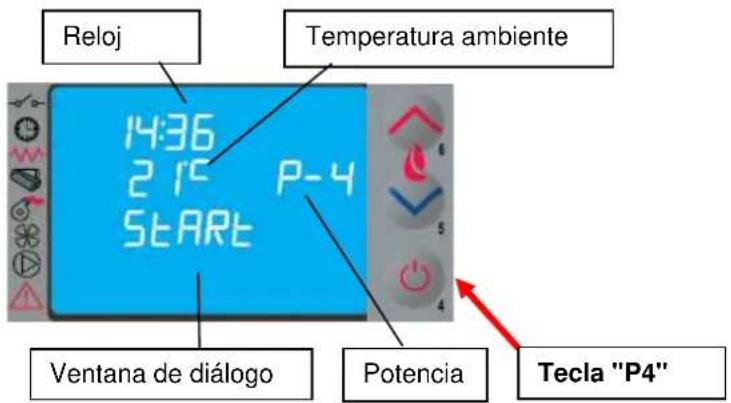

4.3.2 Puesta en marcha

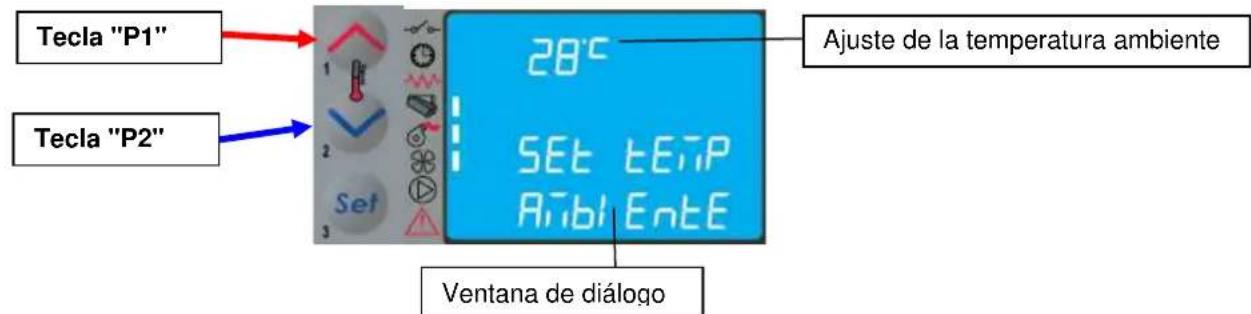

4.4 Funcionamento
4.5 Apagado de la estufa
4.6 Menus

4.6.1 menu 01 - Ajuste ventiladores
4.6.2 menu 02 - Ajuste reloj

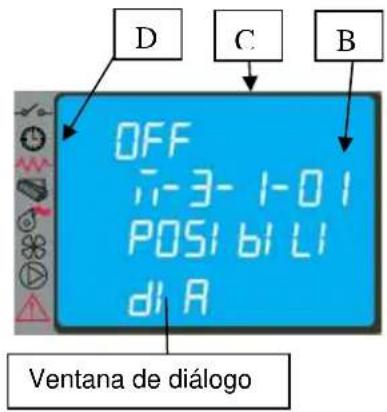

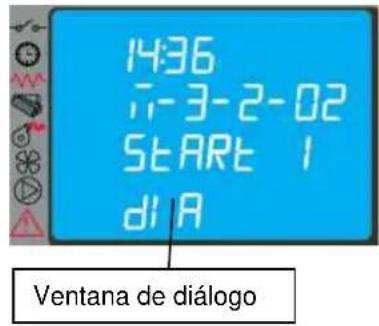

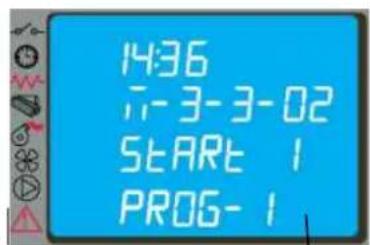

4.6.3 menu 03 - Habilitar crono

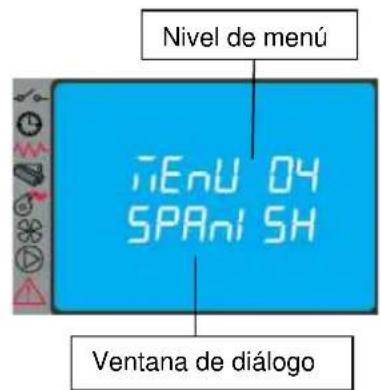

4.6.4 menu 04 - Elegir idioma
4.6.5 menu 05 - Modo stand-by
4.6.6 menu 06 - Avisador acustico

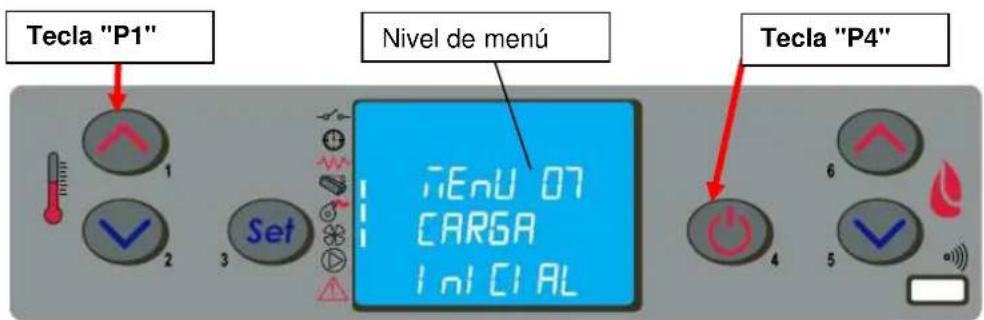

4.6.7 menu 07 - Carga inicial

4.6.8 menu 08 - Estado de la estufa
4.6.9 menu 09 - Calibrado por parte del的技术ico

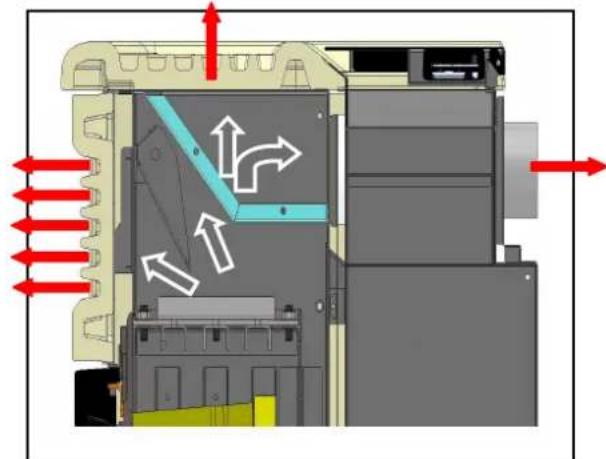

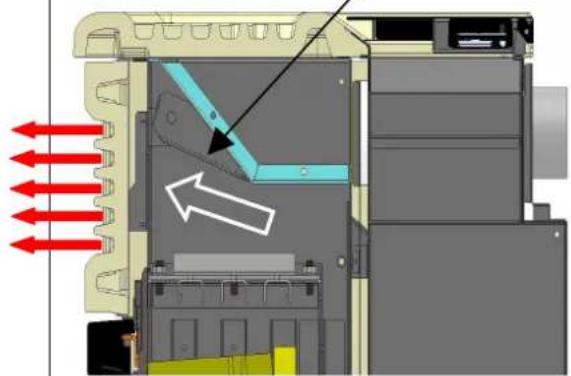

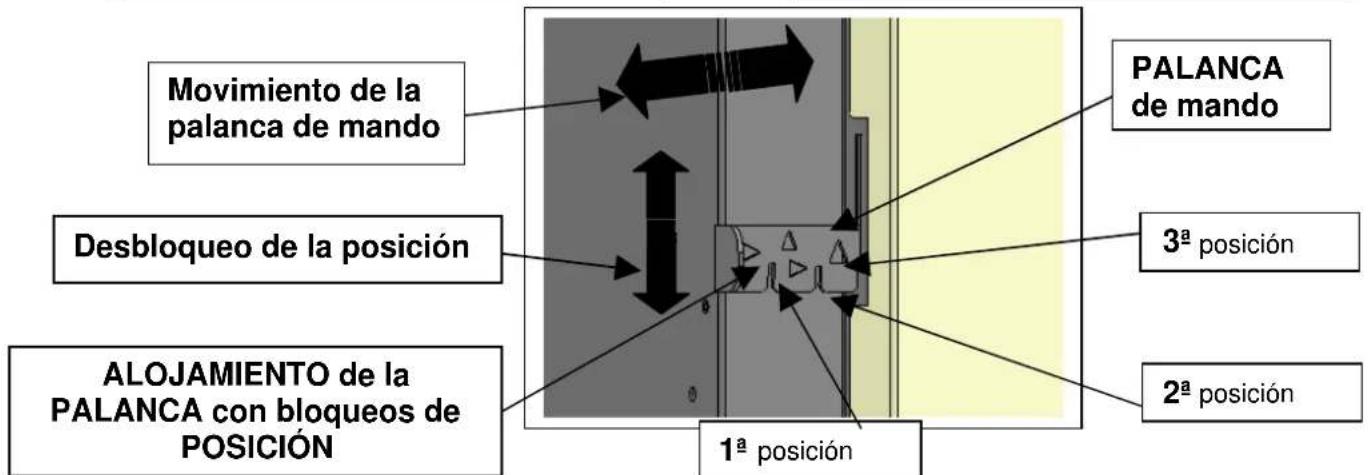

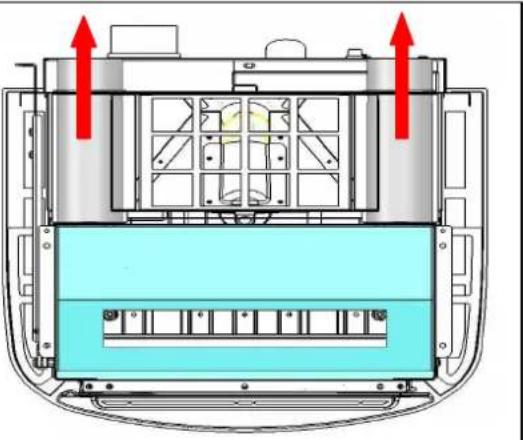

4.7 Regulación de los flujos de aire caliente
4.8 Termostato -cronotermostato externo
4.9 Mando de commando
4.10 Período de inactividad (final de temporada)

5 LIMPIEZA DE LA ESTUFA

5.1 Limpieza del brasero
5.2 Limpieza del cenicero
5.3 Limpieza del vidrio y de las ranuras de circulación de aire
5.4 Limpieza del extractor de humos y de la CAMERA de combustión
5.5 Limpieza del debímetro
5.6 Limpieza de las ceramicas
5.7 Limpieza del tubo de humos - chimenea

6 MANTENIMIENTO

6.1 Introduccion

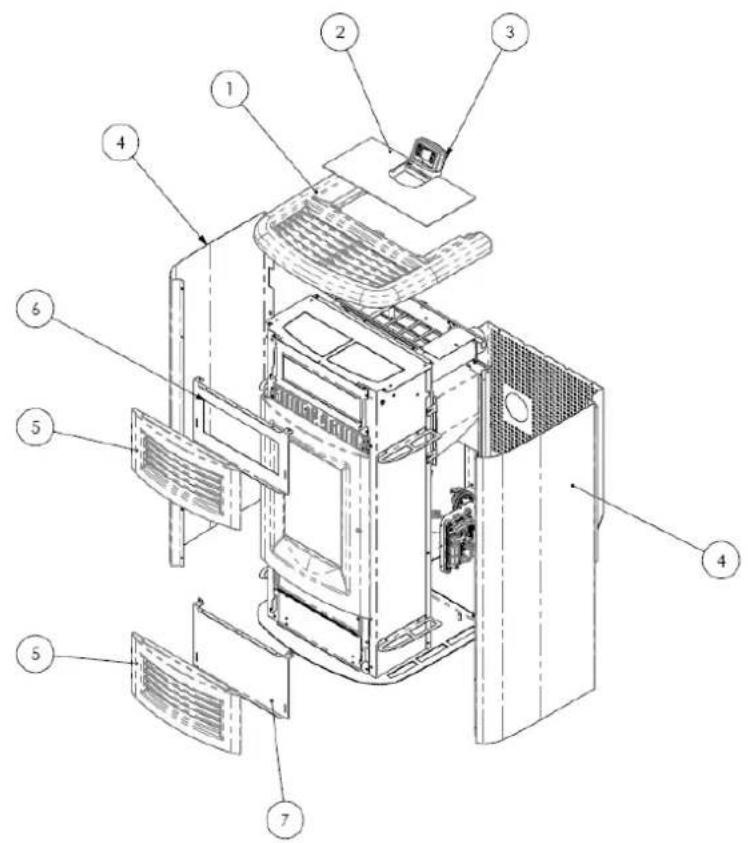

6.2 Desmontaje del revestimiento Beauty

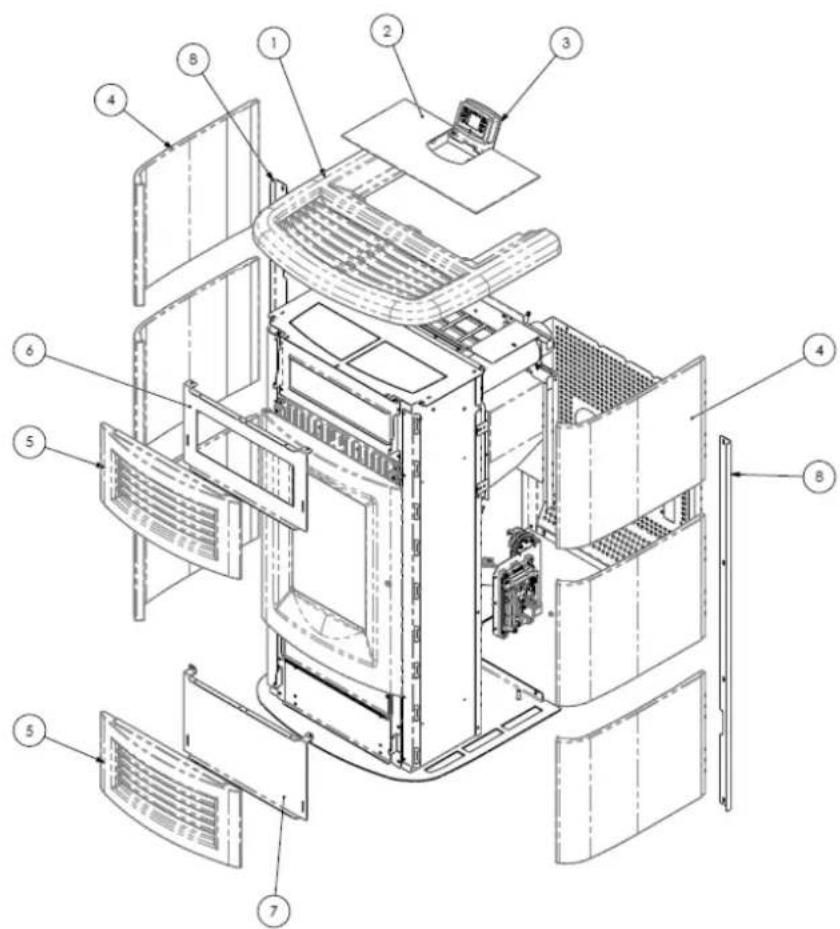

6.3 Desmontaje del revestimiento Beauty-Lux

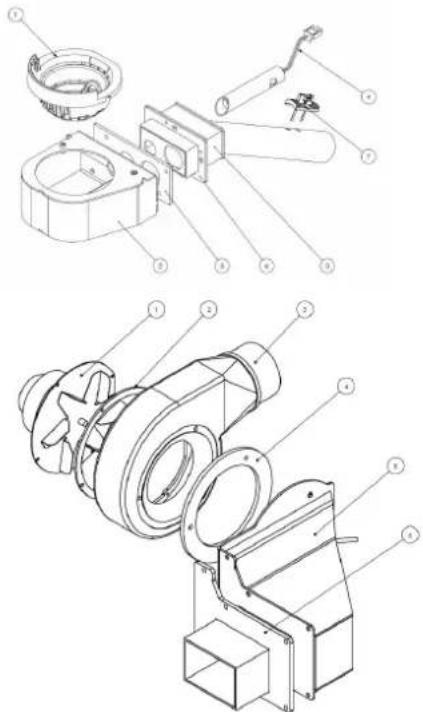

6.4 Componentes internos de la estufa

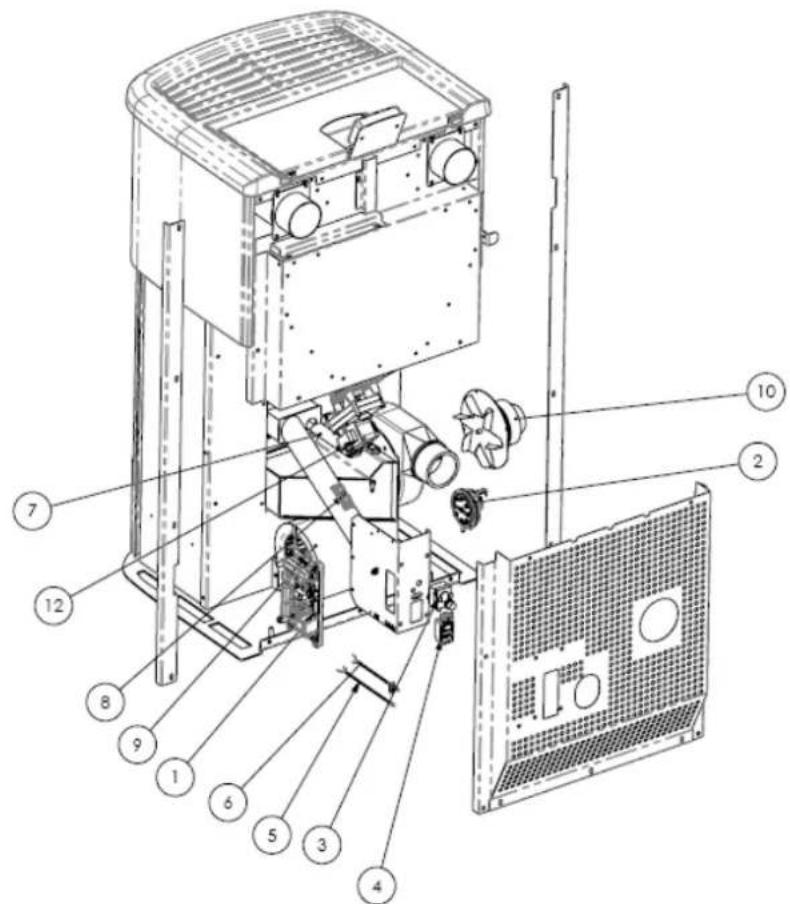

6.5 Componentes electricos

7 LOCALIZACION DE AVERIAS

7.1 Gestión de las alarmas

8ANEXOS

8.1 Información sobre el marcado CE

1 ADVERTENCIAS GENERALES

1.1 Introduccion

Estimado CLIENTE:

En primer lugar, desamos agradecerle la confianza que nos ha demostrado al adquirir uno de nuestros produits.

Le invitamos a leer y seguir atentamente los consejos dados en este manual de instalacion, uso y mantenimiento para aprovechar al maximum las caracteristicas de este equipo.

Tos los documentos relativos a certificaciones o declaraciones del aparato, en particular la Declaracion de conformidad y la Declaracion de prestaciones, peuvent verse en el situ web de lamarca commercial de pertenencia.

1.2 Uso del manual

El fabricante se reserva el Derecho a realizar modificaciones sociales o estéticas de los productos enequalquiermomento y sin preaviso.

Las operaciones de instalacion, uso y mantenimiento de la estufa deben cumplir los requisitos expuestos en este manual, asi como las leyes y las normas europeas, naciales, regionales, provinciales y municipales.

Las figuras y medidas, los esquemas yDEMAS informacion tiene solo valor indicativo.

El presente manual es parte integrante del producto. En caso de vente o cesión a otra persona, o de instalación enanother lugar,debeseacompañarlalequipment para futuras consultas.

Si el manual se pierde o se dña, Solicite除外 ejemplar al Centro de asistencia的技术ico autorizzato.

!	Este símbolo indica la presencia de un mensaje importante, que requiree especial atencion yuyo incumplimiento能把 causar daños graves a la estuía y a las personas.
	Los detailles que requireen mayor atencion se destacan mediante el texto en negrita.

1.3 Normas de seguridad

Leer este manual antes de realizar operaciones de instalacion, uso y mantenimiento de la estufa.
Hacer realizar la instalacion, la connexion electrica, la prueba y elostenimiento por un的技术ico autorizzato.
- Conectar la estufa a una chimenea según normas a工程技术 de un terminal inspeccionable. La conexión de various aparatos a una misma chimenea debe estar autorizada por las normas locales y por el organismo de control de este tipo de sistemas.
- Conectar la estufa a la aspiracion mediante un tubo o toma de aire desde el exterior.
- Conectar la estufa a una toma de corriente homologada de 230V - 50Hz
- Contralar que la instalacion electrica y las tomas de corriente tengan calidad para soportar la absorccion maxima del equipo, indicada en la plac y en este manual.
- Antes de hacerrialquier operacion de mantenimiento,desconectar la estufa de la corriente elctrica ydefer que se enfrie.
- No utiliser liquidos o sustancias inflamables para encender la estufa o reavivar la llama: con la estufa en marcha, losPellets seencienden automatistically.
- Alimentar la estufa exclusivamente con pellets de madera que tengan las caracteristicas descritas en este manual.
- No usar la estufa como incinerador de residuos.
- No cerrar en ningún caso las entradas de aire comburette ni las salidas de humos.
- No manipular sustancias fácilmente inflamables o explosivas cerca de la estufa encendida.
No guitar ni modificar la rejilla de proteccion del deposito de pellets nithersdispositivosde seguidad.
Noutilizarlaestufacanla puerta de lacamara decombustion abierto o con elvidrio rajado oroto.
- Durante el funciona, el intenso calor generado por la combustion de los pellets caliente las superficies externas de la estufa, en particular, la puerta de la camera, la manija y el tubo de salute de humos. Evitar el contacto con dichas partes sin una proteccion adecuada.
- Mantener a una distancia prudencial los objetivos inflamables o que no resistan al calor.
- Limpiar correctamente el brasero a cada encendido o recarga de pellets.
- Hacer limpiar el conducto y los deflectores de homo, bajo de la camera de combustion, por un technician autorizzato.
- Evitar la formación de humano y de material inquemado durante el encendido y el funcionaimiento. Si se acumula mucho pellet sin quemar en el brasero, quitarlomanualmente antes del proximo encendido.
- Advertir a los niños y huéspedes de los peligros anteiormente descriritos.
- En caso de anomalías de funciona, no reencender la estufa hasta que se haya resulto la causa del problema.
Las modifications de la estufa o el uso de recambios no originales sin la debida autorizacion puedaponer al usuario en peligro, ante loquel el fabricante queda exento de responsabilidad civil o penal.
- Utilizar solo recambios originales indicados por el fabricante.

El fabricante no asumeonga responsabilitad por inconvenrientes,roturas o accidentes debidos a la inobservancia de lasindicaciones dadas en el presente manual.

1.4 Descripción技术水平

La estufa funciona exclusivamente con pellets y difunde un calor sano y seguro en el ambiente.Esta provista de sistemas automaticos de control que aseguran un rendimiento diferico ideal y una combustion completa. Además, los dispositivos de seguridad garantizan un functionamento sin riesgos para la estufa y para los usuario.

El equipo instalado segun las normas funciona con qualquier condidion climatica exterior.No obstante, en situaciones crticas como viento fuerte o heladas poder actuar los dispositivos de seguidad que apagan la estufa. La estufa mod. BEAUTY* - BEAUTY LUX*, con potencia nominal de 12,7 kW, garantiza un volumen maximo calefactable de 287m^3 para viviendas con necessities terma de 35~W / m . Este valor suee possible variar en funcao del aislamento, del tipo y de la zona climatica, factores que han de tenerse en cuenta para elegir correctamente el aparato.

Tipologia Type		Aparatos de calefaction domestica, sin agua, alimentado de pellets de让大家 Residential space heating appliance without water fired by wood pellets
Marca Trademark		COLA
Modelo Model		BEAUTY - BEAUTY LUX
Combustible ** Fuel		Pellets de让大家 / Wood pellet UNI EN14961-2_classe A1
Distancia min. seguidad posterior - der./izq. - suejo Minimum distance from combustible materials Rear-Right/left side-floor	mm	200 - 300 - 0
Potenza tTERMica introducida* Heating input	kW	14,11 - 3,48
Potencia tTERMica nominal* Heating output	kW	12,7 - 3,32
Potenza tTERMica al agua* Water heating output	kW	-
Potenza tTERMica allaria* Room heating output	kW	-
Rendimiento termico* Efficiency	%	90,0 - 95,34
Consumo hora */*- Fuel consumption	kg/h	2,91 - 0,72
Emissiones de CO al 13%O2*	%	0,02 - 0,011
Emission CO at reference 13%	mg/m3	199,3 - 135,8
Emissiones de CnHm al 13% O2*	mg/m3	8,0 - 5,0
Emission CnHm at reference 13% O2	mg/m3	137,4 - 94,1
Emissiones de NOx al 13% O2*	mg/m3	16,4 - 24,1
Emission NOx at reference 13% O2	mg/m3	19,76 - 26,2
Emissiones de polvo PP al 13% O2*	mg/m3	-
Emission dust PP at reference 13% O2	mg/m3	-
Total de emisiones de particulas PPBT al 13% O2*	mg/m3	-
Total dust emission PPBT at ref. 13% O2	mg/m3	-
Temperatura max agua establecer Set max temp.	°C	-
Presión:maxima de configuracioniento Max working pressure	bar	-
Capacidad de la camera tTERMICA	I	-
Heating chamble capacity	kg	27
Capacidad del deposito Pellet stove capacity	kg	-
Pérdida de energia en lado del agua ΔT 10K	mbar	-
Water resistance ΔT 10K	mbar	-
Pérdida de energia en lado del agua ΔT 20K	mbar	-
Water resistance ΔT 20K	mbar	-
Temperatura salute humos* Fume outlet temperature	°C	176,7 - 64,3
Caudal de humos* Flue gas flow	g/s	8,1 - 4,1
Tiro min - max	Pa	10 - 14
Draught min -max	mbar	0,10 - 0,14
Tubo de salute de humos Fume outlet pipe	mm	80
Alimentacion electrica Electrical power		230V - 50Hz - 2A
Consumo electrico Rated input power	W	Accensione/Start 420 - Pnom 140
Medidas H x L x P Dimensions H x L x P	mm	1121 x 609 x 570
Peso Weight	kg	BEAUTY 149 - BEAUTY LUX 162

a Potencia nominal e reducida / Nominal output and Reduced output
** EI consumo de pellets能把 variar segun el tipo de pellet aplicado / Pellet consumption can vary according to the type of pellets used.

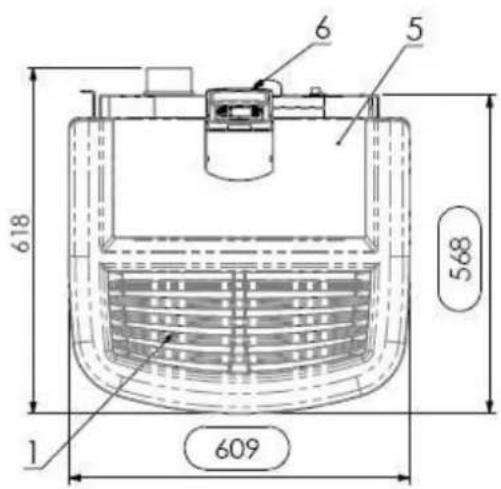

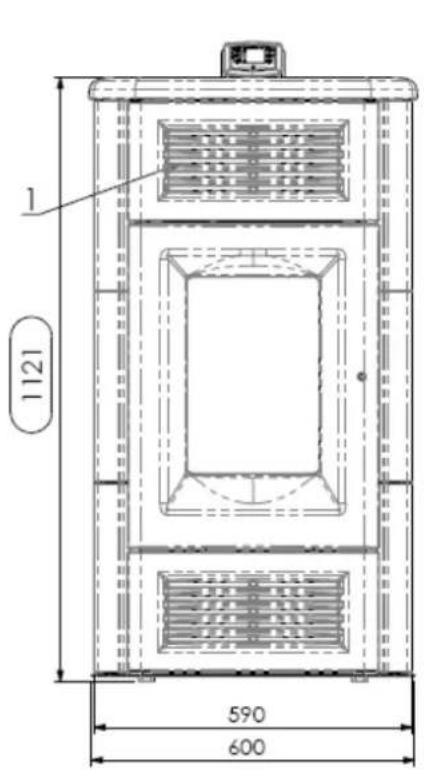

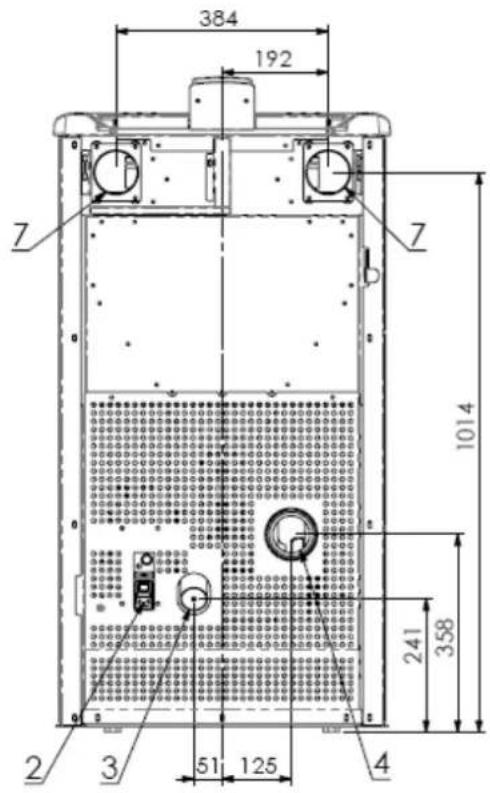

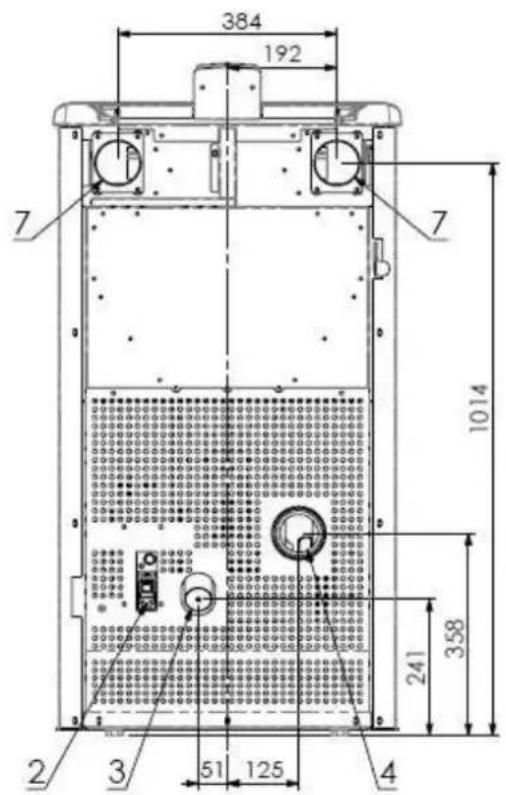

Leyenda:

1- Rejillas de paso de aire
2-Conexión del cable electrico
3- Aspiración de aire comburente Ø 50 mm
4- Conexión estandar tubo salute de humos Ø 80 mm
5-Tapa del deposito de pellets
6-Panel de mandos mod. EVO
7- Conexión calidad superior aire canalizo 80 mm

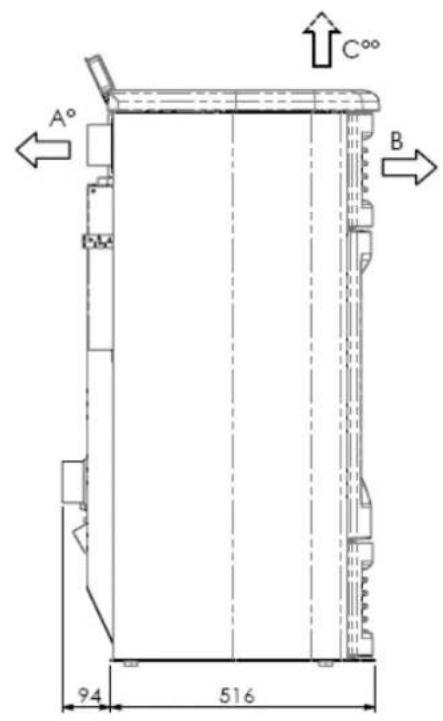

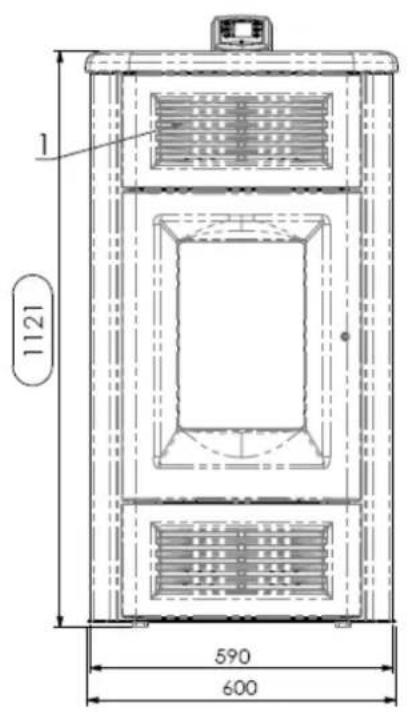

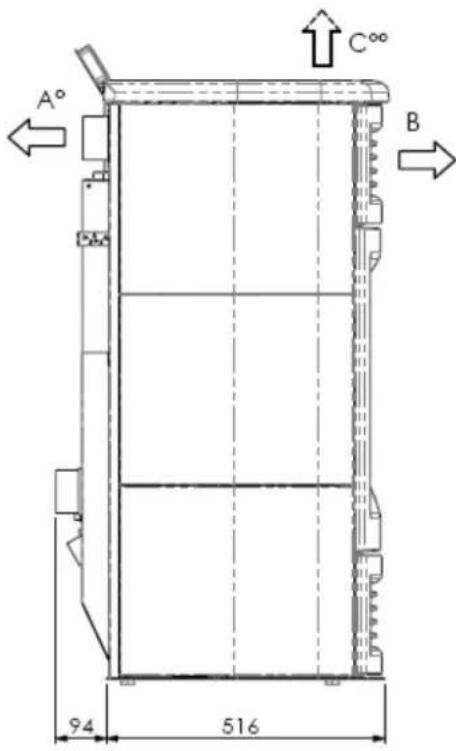

Medidas de la estufa de pellets BEAUTY

Leyenda:

1- Rejillas de paso de aire
2-Conexión del cable electrico
3- Aspiración de aire comburette Ø 50 mm
4- Conexión estandar tubo saliva de humos Ø 80 mm
5-Tapa del deposito de pellets
6-Panel de mandos mod. EVO
7- Conexión calidad superior aire canalizado Ø 80 mm

Medidas de la estufa de pellets BEAUTY-LUX

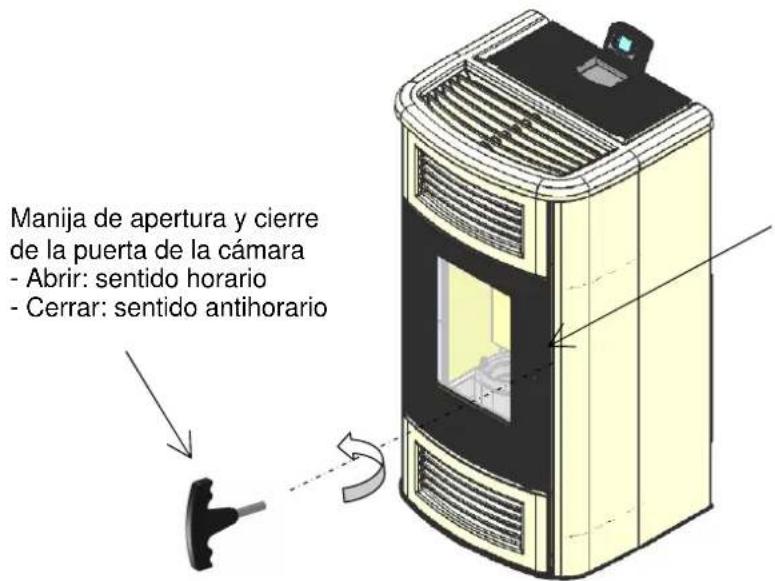

Para abrir la puerta, inserte la manija suministrada y girela en sentido horario.

1.5 Combustible y uso permitted

Las estufas de pellets的功能an exclusivamente con pellets (pastillas) de differedes maderas conformes a la normal DIN plus 51731, UNE EN 14961-2 o Ö-Norm M 7135, con las siguientes caractéristicas:

Poder calorifico: min. 4,8 kWh/kg (4180 kcal/kg)

Densidad: 680 - 720 kg/m3

Humedad: max. 10% en peso

Diametro: 6 + 0,5mm

Porcentaje de cenizas max. 1,5% en peso

Longitud: min. 6 mm - max. 30 mm

Composión: 100 % madera sin tratar proveniente de la industria de la madera o de postconsumo, sin añado de aglomerantes y sin corteza, conforme a las normas vigentes.

Embalaje: en sacos de material ecocompatible o biodegradable, o de papel

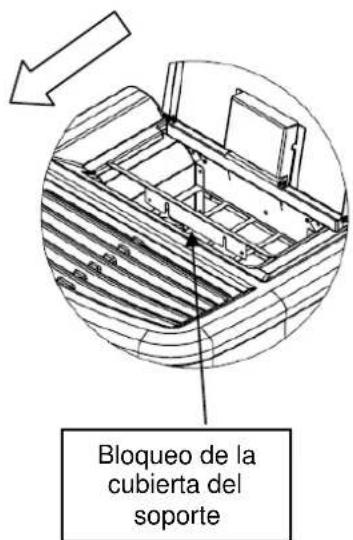

El deposto de pellets está en el bajo decho de la estufa. La tapa del deposto se encuentra en la parte superior y la energia se efectua manualmente, solo con la estufa apagada y con cuidado de que los pellets no sobresalgan ni se caigan del deposto.

El uso de pellet con caracteristicas distinctas a las del utilizado por el先进技术 durante el primer encendido exige una recalibracion de los paramedos de carga.Esta operation no esta cubierta por la garantia.

• Guarde el pellet en un lugar seco y protegido.
• Para garantizar un funciona regular y eficaz, no colque pellets ni ellos combustiblesmanualmente en el brasero.
• Evite cargas combustibles no aprobados en el deposito.
• No introduzca objetos extranos en el deposito, como recipientes, cajas, bolas o metales.
• El uso de pellet de baja calidad y no aprobado compromete el funcionaimiento del equipo y pueda darrearlo, con anulacion de la garantia y exencion de responsabilidad del fabricante.

1.6 Accesorios suministrados

El suministro incluye:

Cable de alimentacion electrica

Manual de instalación, uso y mantenimiento

Manija para abrir y cerrar la puerta de la camarara

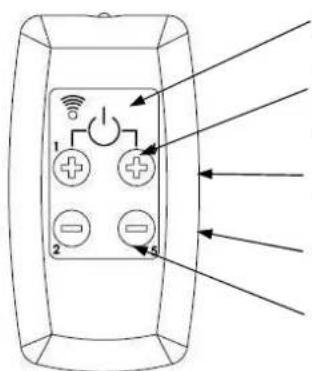

Mando a distancia

1.7 Normas de referencia

Norma UNE EN 14785:2006

Norma UNE EN 60335-1:

Norma UNE EN 60335-2-102:

Norma UNE EN 55014-1:

Requisitos de Diseño, fabricación,seguidad y prestaciones, instrucciones y marcado,y respectivos métodos de prueba para la homologacion de generadores de calor alimentados con pellets.

Seguidad de aparatos electrodomesticos y similares - parte 1.

Seguridad de aparatos electrodomesticos y similares - parte 2.

Resistencia electromagnética - Requisitos para electrodomesticos, herramrientas, electricas y equipos electricos similares - Parte 1. Emisión de interferencias.

Norma UNE EN 55014-2:

Resistencia electromagnética - Requisitos para electrodométricos, herramientos electricas y equipos electricos similares - Parte 2. Inmunidad, Normas de familia de producto.

Norma UNE EN 61000-3-2: Límites de emisión de corrientes armónicas (corriente de entrada ≤ 16 A por fase).

Norma UNE EN 61000-3-3: Limitacion de las variaiones de tension y flicker en las redes publicas de suministro de bajo tension para los equipos con corriente nominal ≤ 16 A.

Norma UNE EN 62233: Métodos de medida de los Campos electromagnéticos de electrodométricos y similares en relacion con la exposión humana.

Normas DIN plus 51731 - UNE EN 14961 - Ö-Norm M 7135: Normas sobre las specifications y clasificacion del pellet.

1.8 Placa de identificacion

La plac de identificacion esta en la cara interna de la tapa del deposito de pellets o en la pared posterior de la estufa. En alla se indican los datos caracteristicos de la estufa, como la identificacion del fabricante, el numero de series, el marcado CE, el laboratorioo de ensayo y el numero de referencia de la Declaracion de prestaciones.

1.9 Puesta fauna de servicios de la estufa

Cuando decide no usar mas la estufa, desconctela de la red electrica y vacie el deposito de pellets. Para desechar la estufa, lvela en un embalaje robusto yPRECINTADO A un centro especializzato en el tratamento de este tipo de equipos, o entruequela al vendedor si adquiere una estufaneaueva de caracteristicas similares.

1.10 Pedido de reparaciones y recambios

Para solicitar reparaciones o recambios, contacte con el vendedor del equipo, el importador de zona o el centro de asistencia autorizada más cercano, indicando de modo claro los siguientes datos: modelos de estufa, número de série, Fecha de compra, lista de recambios e información sobre las anomalías observadas.

• Los componentes deben ser reparados por personal autorizzato.
• Antes de realizar cualquier operation, se debe comprobar que la estufa está disconnectada de la electricidad y fría.
• Exija el uso de recambios originales.

2 TRANSPORTE E INSTALACION

2.1 Embalaje, acarreo, expedition y transporte

La estufa se pueda transporte con su embalaje en una carretilla elevadora, introduciendo las horquillas, de longitud adequueda, en las cavidades del palet de madera. Compruebe que los dispositivos realizados para la elevacion y el transporte soporten el peso de la estufa, indicado en la placac de identificacion y en el presente manual.

No pase la energia por sitiños donde la caía pueda representar un peligro.

Abra el embalaje, saque la estufa del palet, controle que esté completa y ubiquela en el lugar elegido.

Se recomienda apoyar la estufa en el suelo, en el lugar de instalacion, con mucho cuidado y evitando golpes. Es indispensableable comprobar que el suelo pueda resistir el peso de la estufa; si no es asi, consulte a un technician especializzato. En conformidad con las normas vigentes, la eliminacion y el reciclado del embalaje son responsabilidad del usuario final.

2.2 Lugar de instalación, emplazimiento y prevencion de incendios

El lugar de instalacion deestar suficientemente ventilado para permitir la evacuacion de una eventual perdida de humos de combustion.

El equipo está realizado para configurar en ambientes domesticos con temperatura no inferior a 0^

Para evaporar el riesgo de incendio, es necessario proteger del calor y de la radiación del fuego lasestructuras cercanas a la estufa.

Si el suejo es de madera o de other material inflamable, apoye la estufa en paneles de acero o de cristal Templado.

Los paneles deben cubrir, además de la base, un espacio delante de la estufa.

Las vinas o tablas de madera situadas arriba de la estufa o atravesadas por los pasos de humos deben protegerse con arreglo a las normas de instalacion vigentes.

La distancia frontal minima para la proteccion de objectos inflamables es de 1,5 m. En el dibujo seguido se indica las distancias minimas de segudad respecto a materiales inflamables.

COLA

Alrededor de la estufa debe quedar espace suificente y de fácil acceso para hacer el mantenimiento periodico. La estufaiene quatre pies regulables para compensar los posibles des niveles del sueo. Para nivelarla, inclinela ligeramente y gire el pie que necesse regulation.

La estufa se suministra con la sonda de ambiente fjada con una abrazadora a la pared posterior. Se aconseja qitar la abrazadora y ubicar la sonda donte poder hacer la mejor lecture possible de la temperatura ambiente. Para hacer las medicaciones lejos de la estufa, se aconseja instalar un termostato/cronotermostat de ambiente.

• No instale la estufa en dormitorios, cuartos de bano ni, en general, en除外s ambientes donte ya exista除外 equipo de calefacion sin un flujo de aire independiente.
• Si el suejo es de madera, apoye la estufa en un panel de proteccion conforme a las normas vigilentes.
• Se aconseja tener a mano un dispositivo antiincendios adecuado.
• Este prohibido instalar la estufa en ambientes con atmósfera explosiva.

Embalaje se coloca bajo de la tapa de la estufa embalado en consecuencia: cuidadosamente abrir el paquete, comprobar la integridad de la pieza y al final de la colocacion de la estufa para instalarlo como sigue:

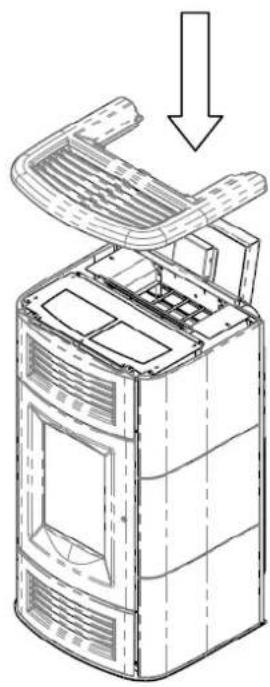

X-montar la cubierta superior mediante la alineacion de los 4+puntos con 4 amortiguedores establecidos en la estufa.

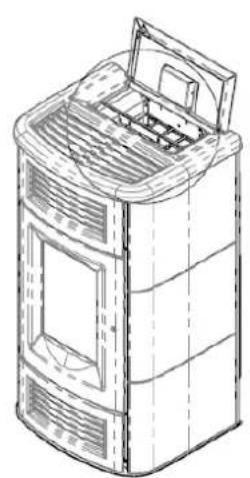

Y-bloquear la tapa en su lugar para asegurar el soporte en el tanque como se muestra.

X

Y

2.3 Toma de aire

La conexión de aspiración o toma de aire de la estufa se incluye en la parte posterior y es de sección circular con diametro de 50 mm.

En el local donde se instale la estufa debe haber una aportacion de aire como minimo suficiente para la combustion. Por este motivo, el aire de combustion necessario para garantizar un funciona adeguedo del equipo se debe aspirar:

del ambiente, con la condidion de que, circa de la estufa, haya una toma de aire de pared con una superficie libre minima de 100~cm^2 , comunicada con el exterior y protegida por fuera con una rejilla;
mediate conexión directa al exterior, con un tubo de diametro interior minimo de 50 mm y longitudínima de 1,5 m provisto de terminal externo antiviento (codó hacía abajo).

El flujo de aire también se pueda tener de un local contiguo al de instalacion, siempre queicho flujo se realice libremente a工程技术 de aberturas permanentes que comuniquen con el exterior. El local no debe destinarse a garaje, almacen de materiales combustibles o本次活动os con peligro de incendio.

2.4 Salida de los humos de combustión

La saliva de humos se pueda hacer mediante connexion a un conductor de ventilacion tradiconal o a una chimenea exterior mediante tubo aislado o de doble pared.

El tubo de salute de humos debe tener un tiro minimo de 10 Pa para garantizar la evacuacion de los humos incluso.
durante una errupcion temporal de la energia elctrica.

• Se recomienda al instalador verificar la eficiencia y el estado de la chimenea y la conformidad con las normas locales, nacias y europeas.
• Es requisite utiliser tubos y empalmes certificados, con juntas adecuadas que aseguren la estanqueidad.
• En caso de incendio, apague la estufa y llama inmediamente a los bomberos si no consigue extinguirlo al primer intento.
• Limpiar como minimo una vez al ano el tubo de salute de humos de la estufa y el conducto de ventilacion/chimenea del edificio.

2.4.1Tipos de instalación

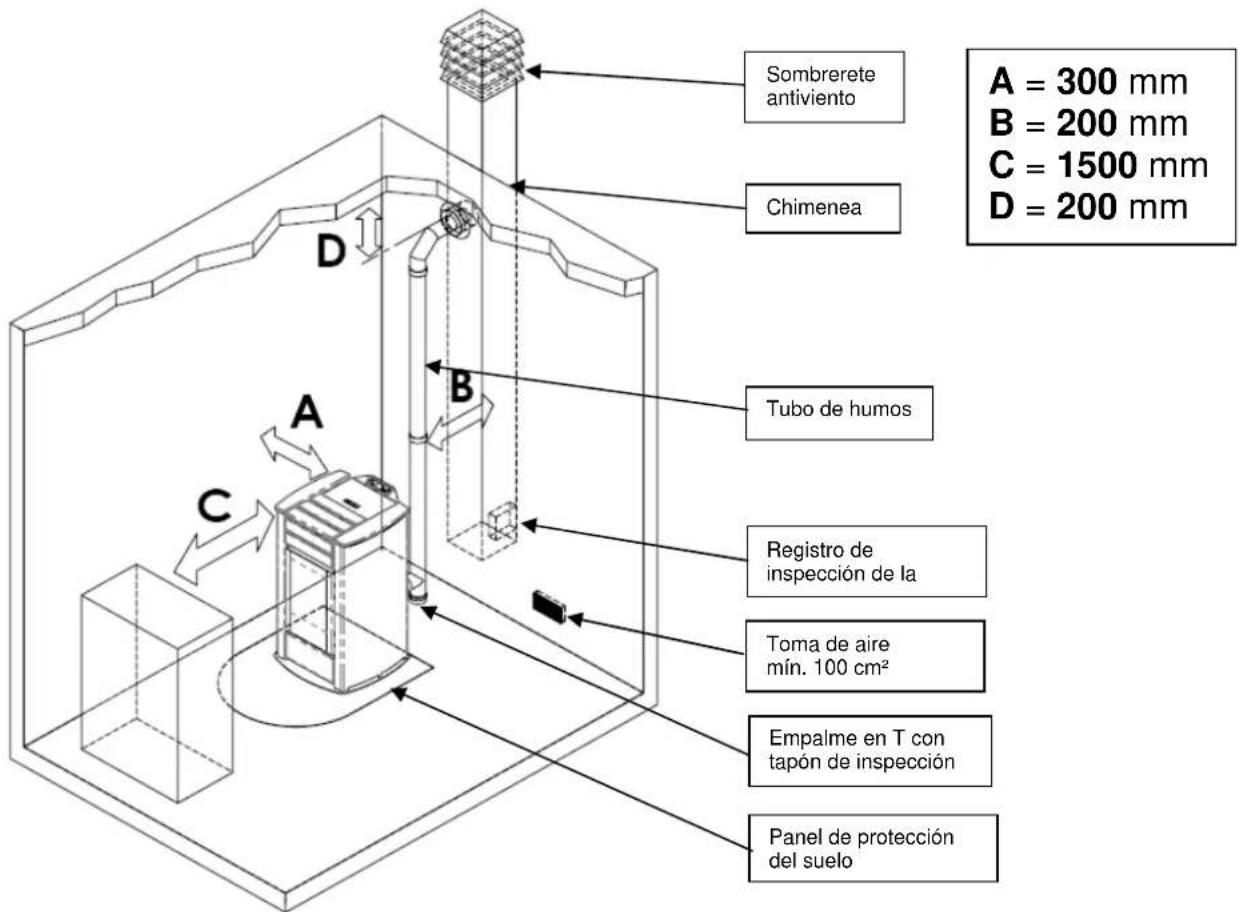

A continuación se detallan las definiciones y los requisitos para realizar la calidad de humos :

CHIMENEA: conduc to vertical que recoge y expulsa a una alta adecuada del sue lo sdo productos de combustion de un solo aparato o, en casos permittidos, de mas de uno.

Requisitos&Tecnicosde la CHIMENEA.Debe:

• ser estanca a los productos de combustion yistar con el aislamento必需ario en funcion de la Utilizacion;
• ser lo más verticalisable, con una desviación inferior a 45^ respecto al eje;
• estar suficientemente aislada de materiales inflamables mediante una CAMERA de aire o aislante;
• tener seccion interior preferibile circular, constante, libre e independiente;
• en lo possible, tener una CAMERA inspeccionable para la recoleccion de materiales solidos
• y posibles condensados, problemas de la embocadura del tubo de humos.

TUBO DE SALIDA DE HUMOS: conductor o elemento de conexión entre el equipo y la chimenea para la evacuación de los productos de combustión.

Requisitos&Tecnicos del TUBO DE HUMOS:

• no debe atravesar localesdonde no se permita instalar aparatos de combustion;
• está prohibido realizarlo con tubos metálicos flexibles o de fibrocimento;
• está prohibido usar elementos en contrapendiente;
• los tramos horizontales deben tener una pendiente minima de 3 % hacía arriba;
• la longitud del tramo horizontal debe ser lo menor possible y nunca superior a 3m
• el número de Cambios de direccion, sin el empalme en T, no debe ser superior a tres;
• para un cambio de direccion de más de 90^ , usar como máximo dos codos cuya longitud en proyección horizontal no sea superior a 2 m;
• el tubo de humos deben tener sección constante y permitir la extracción del hollín.

SOMBRERETE: dispositivo montado en la cima de la chimenea que sirve paradescending a la atmosaferas lo Productos de la combustion.

Requisitos技术和s del SombRERETe: - debe tener seccion equivalente a la de la chimenea;

• la seccion util no debe ser inferior al doble de la seccion interior de la chimenea;

COLA

• debe impeder la entrada de lluvia y cuerpos extraños y asegurar la evacuación de los productos de la combustión enequalquier condidión atmospheric;
• debe garantizar una adecuada dispersión de los productos de la combustión y estar situado fuera de la zona de reflujo;
• no debe estar provisto de medios mecánicos de aspiración.

-La Salah directa de los productos de la combustion debe hacer en la cubierta del inmueble; esta prohibido dirigirla a espacios cerrados aunque carezcan de techo.

-Usar siempre tubo aislado, para evitar:

• si discernre la chimenea por el exterior: evitar que se enfrén los productos de la combustión y no tengamos tiro suficiente,
• si discernre la chimenea por el interior: evitar quemaduras por contacto con la chimenea, y de igual forma evitar que no tengamos tiro suficiente,
  -Usar siempre tubos especialicos de salute de gases para combustibles solidos (como Inox. AISI 316 o Vitrificado en ambas caras),
  -Realizar sempre salute de gases a cubierta del edificio tal y como indica la normativa vigente,
• Colocar terminales de chimenea espécíficos, pero no giratorios para evaporar que se agarroten por los composicion de los gases de combustión de这些 combustibles,
  -El diametro requisite de chimenea depende en gran parte de la localidad donte se enquiryre la instalacion:

por la temperatura exterior, la alto, etc.,

Enrialquier caso, siempre se debe consultar con el fabricante de la chimenea qual es el diametro necessario en funciOn de la longitud y figura de cada composicion de chimenea.

-Siemple tener presente el tiro minimo necessario (Pa) indicado en la tabla de caracteristicas Tecnicas, este es el valor necessario que hay que cumplir para garantizar.

2.5 Control de la posicion del brasero y del deflector

Antes de encender la estufa, es importante controlar que el brasero este en la posicjion correcta y enganchado en las fijaciones. Controlar también que el deflector de humos superior este encajado en su alojamento. La posicjion incorrecta del deflector provoca fallos de functiomento y un ennegrecimiento excessivo del vidrio.

A cada encendido del equipo, controle que el brasero está bien alojado en el portabrasero.

2.6 Canalización del aire caliente

El conductor BEAUTY Modelo está equipado con dos conexiones traseras de 80 mm de diametro exterior para permitir la canalización de las corrientes de aire caliente generado por un ventilador centrifugo en el interior del calentador en el intercambio de calor con las paredes de la CAMERA de combustión.

Para realizar el sistema de canalización, proceda delARRYME modo:

• Utilice tubos con diametro interior minimo de 80~mm y resistentes a temperatas de al menos 150^ .
• Los tubos deben ser lisos por dentro y estar dotados de aislamento temico.
• La canalización debe ser lo másorta posible y la longitudud de cada tramo de tubo no debe superar los 7 m.
• Evite estrangulamente o reducciones deSECTION,@codos cerrados y tramos en bajada.

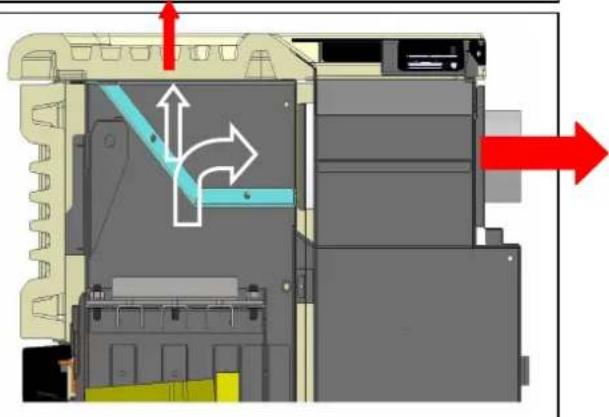

Los flujos de canalisisacion A y B peuvent ser arreglados también a traces de registros adecuados disponibles previa solicitud.

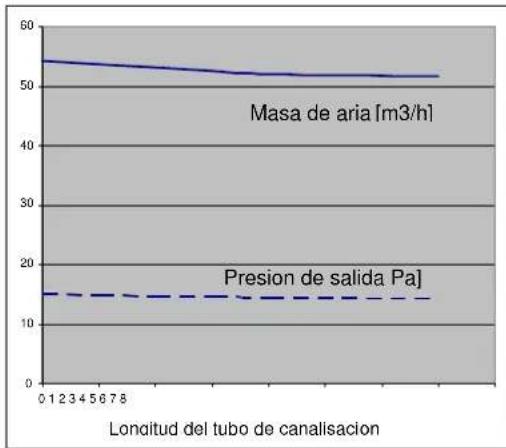

Los graficos que aparecenquiry abajoresultanserobtenidos por verdaderas pruebasdesarroldas enelaboratoriode laEmpresa constructora segunlassiguientescondiciones:

• temperatura ambiente 20^
• estufa que funciona aplenacapacidad con potencia de 5 niveles -ventiladores a nivel 5 ;
• conductos para ventilacion con 2 curvas + tractos lineares version calafateada y no calafateada

A flujo posterior de canalizacion de aire caliente a laizquiera
B-fluo central aire caliente de ventilador central;
C - flujo posterior de canalizacion de aire caliente a la derecha

a -termostato externodel canal A
b-Sonda de ambiente externa B estufa
C-termostato externodel canal C

Canalisisacion à la potencia nominal (unico canal y saluteuble)

Canalisacion à la potencia nominal (unica calidad simple)

Conecte el cable de alimentacion eletrica por una parte a la toma posterior de la estufa y por la othera a una toma de corriente mural.

La tensión de la red electrónicaDebe tener el valor que se indica en la placá de identificación de la estufa y en el apartado de datos技术和os de este manual.

Antes de un periodo de inactividad de la estufa, se recomienda desconectarla de la corriente electrica.

• Compruebe que la instalacion eletrica sea conforme a las normas y este dotada de puesta atierra e interruptor diferencial.
• El cable de alimentacion no debe tocar nunca el tubo de salute de humos ni las partes calientes de la estufa.

Se aconseja tener a mano un dispositivo antiincendios adecuido.

Si se produce un incendio, proceda del suiviente modo:

• Desconecte inmediamente la estufa de la corriente.
• Apane el fuego con un extintor apropiado.
• Llame rápidamente a los bomberos.
• No intente apagar el fuego con chorros de agua.

3 SEGURIDAD DE LA ESTUFA

3.1 Distancia minima de materiales inflamables

Para evaporar incendios, la estufa se debe instalar a una distancia de segundad con respeco a qualquier material inflamable, tal como se indica en la tabla的技术ica del manual y en la placde datos del equipo.

Preste atencion al tipo de sueo: para materiales delicados e inflamables, se aconseja apoyar la estufa en placas de acero o vidrio Templado (vea el capitulo 2 - Transporte e instalacion). En caso de objetos muy delicados, como muebles, cortinas o sofas, augmentar considerablemente la distancia a la estufa.

3.2 Dispositivo de seguidad en la calidad de humos

Durante el funciona normal, laamera de combustion está en depresion para impedir que las eventuales perdidas de homo salgan al ambiente. Si no se alcanza un cierto valor de vacio, o si la calidad de humos está atascada, el vacuostato detecta la falta de depresion en laamera de combustion o el debimetro detecta la ausencia de flujo de aire comburente. En tal caso, el control electrico detiene el motor de rotacion del sinfin y adviere de la anomalia con un mensaje en el panel de mandos: "AL 8 FALTA DEPRES" o "AL 9 TIRO INSUF".

3.3 Seguidad contra sobrepresiones en la CAMERA de combustion

En caso de sobrepresion de los humos en la camera y en los conductos de evacuation, dichos humos se descargan a工程技术 de seguidas situadas sobre el intercambiador de calor. Durante elFuncionamento normal, estas valvulas estan cerradas por su propio peso y por la depresion de la camera, y garantizaran la estanqueidad ante una eventual calidad de humos.

Controle periodicamente el cierre, el estado general y el funcionaimiento de las valvulas.

3.4 Sobrecalentamento - termostato de sécurité del deposito de pellets

En el conducto de pellets hay una sonda de temperatura conectada a un termostato de seguridad que, en caso de calentimiento excessivo (>85^) , desactiva automatically la alimentacion del pellet. En este caso, el extractor de humos o los ventiladores siguen functioning para enfiar rapidamente la estufa. La anomalia se indica en el panel de mandos con el mensaje "AL 7 SEGUR TERMICA".

Si actua el termostato:

Deje enfriar la estufa al menos 45 Minutes.

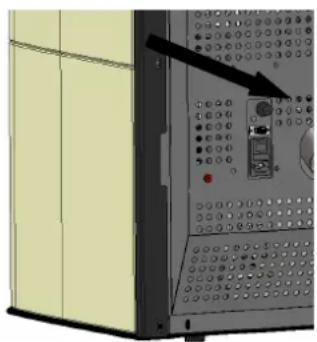

Rearme el termostato pulsando el botón situado dentro de la estuya+junto al deposito y al interruptor, previa aperture de la tapa de protección (figura alazo).

Encienda la estufa normalmente.

3.5 Seguidad contra el returno de llama al conductor de alimentacion de pellets

El returno de la llama se impide mediante:

Depresión en la CAMERA de combustión (apartado 3.2.)
Forma en sifón del conductor de alimentación de pellets
Termostatode seguridadel deposto (apartado 3.4)

3.6 Dispositivo eletrico de proteccion contra sobrecorrientes

El equipo está protegado contra sobrecorrientes por uno o más fusibles de 2 A instalados en la alimentación del interruptor general de la estufa, situado en la parte posterior.

3.7 Seguidad contra la interrupcion de la corriente electrica

Si el corte de energia es breve, la estufa se vuye a encender automatistically.

Dada laITTLE cantidad de pellets que se queman en el brasero, la interrupcion temporal de la corriente electrica no reduce la seguridad de la estufa y la temperatura del deposito no alcanza values elevados (< 85^)

Durante la interrupción de la corriente能把 producirse un breve escape de homo al ambiente, que no supone ningún peligro.

Está prohibido alterar los dispositivos de seguridad.

3.8 Fallo del ventilador de extracción de humos

Si, por该如何 motivo, el ventilador de extracion de humos se detiene, el control electrico bloquea instantaneeamente la entrada de pellets y visualiza el mensaje "AL 4 FALLO - ASPIR".

4 USO DE LA ESTUFA

4.1 Introduccion

La estufa de pellets auna la calidz del fuego de lena a la comodidad del control automatico de la temperatura, con posibidad de programar el encendido y apagado para toda la semana.
Es possible conectar un termostato o un cronotermostato externo para medir la temperatura en un puntodistinct de.
quelonde estacolocada la estufa.
Para un uso seguro, se aconteja tener enIELDassiguientesindicaciones:
- En la prima puesta en marcha se suee sentir mal olor. Airee bien el ambiente, especialmente en el primer encendido.
- Cargue el deposito exclusivamente con pellets. Durante la carga, evite que el saco entre en contacto con las superficies calientes de la estufa.
- No introduzca en el deposito ningún combustible que no sea el pellet indicado en este manual.
- No utilise el equipo para incinerar residuos.
- La estufa debe funciona siempre con la puerta de la camarara cerrada.
- Controle periodicamente las juntas de la puerta de la-camera para prevenir filtraciones de aire.
- Para garantizar un rendimientoTERMICO adecuado y un functionamento correcto, limpie el brasero cada vez que carguepellets.
- Al primer encendido, es importante no sobrecalentar la estufa sinoacularmente la temperatura, programando temperatas de functionamento bajas (vea el apartado de programacion de la temperatura).

• Durante el encendido, el funciona y el apagado, la estufa pueda crujr a causa de las dilatações y contracciónes tírmicas.

4.2 Descripción del panel de mandos

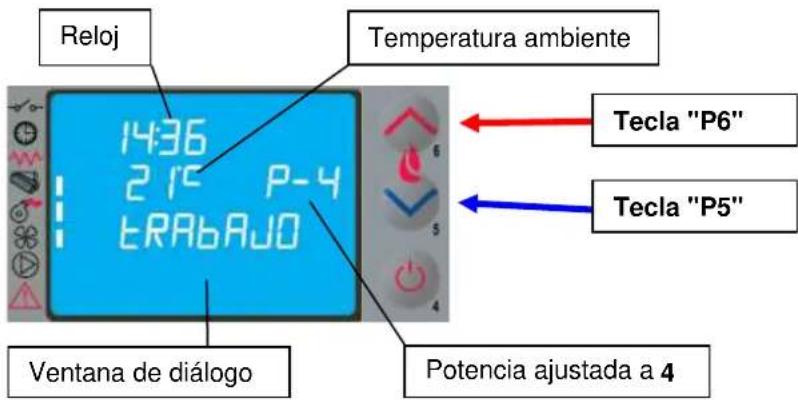

El panel está formado por una pantalla LCD retroiluminada, la tecla de encendido y apagado "P4", la tecla de func tion SET/MENU "P3", las quatre teclas de menu "P1", "P2", "P5" y "P6" y siete SYMBOLS que indican el estado de funciona en el estado.

El panel de mandos está jusqu al deposito del pellets y, para acceder a las teclas, hay queAbrir la tapa del deposito.
Durante el functionamento normal, con la tapa cerrada, solo es possible monitorizar el estado de la estufa.

El panel permite encender y apagar la estufa, regularla durante el funciona y ajustar los programas de gestión y mantenimiento.

En la pantalla se visualizan informaciones sobre el estado de funciona de la estufa.

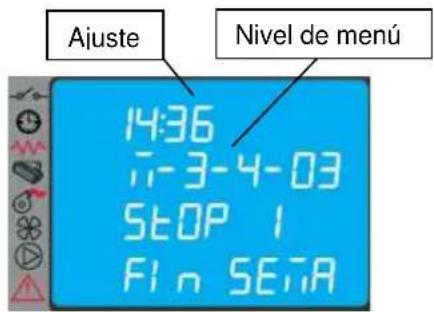

Para acceder a los menos, proceda del suiviente modo:
- Pulse la tecla SET "P3".
- Pulse las teclas "P5" y "P6" para recorrer los manos.
- Presione una de las téclas de aumento/disminución "P1" o "P2" para ajustar el parámetro deseado.
- Pulse la tecla SET "P3" para confirmar el ajuste.

A través de los menos se pueda Obtener los diversos temas de visualización y hacer los ajustes disponibles según el niven del acceso.

En la tablasuma se detallan los mandos y los mensajes que aparecen durante la programacion y el ajuste de los parametros de configuracion.

tecla descripción modo ACCION
1 Aumentar temperatura	PROGRAMACION Modifica/aumenta el parámetro selecciónado
	TRABAJO/APAGADO	Aumenta la consigna de temperatura del termostato de ambiente.
2 Reducir temperatura	PROGRAMACION Modifica/aumenta el parámetro selecciónado
	TRABAJO/APAGADO	Disminuya la consigna de temperatura del termostato de ambiente
3 Menú	- Da acceso al MENU
	MENÜ Da acceso al nivelCEEiente de submenús
	PROGRAMACION Introduce un valor y pasa a la option de menúCEEiente
4 ON/OFF Desbloqueo	TRABAJO Presiónada durante 2segundos enciende o apaga la estufa según que está apagada o encendida
	BLOQUEO Desbloquea la estufa y la deja apagada
	MENÜ/PROGRAMACION Pasa al nivel de menú superior guardando los Cambios
5 Reducir potencia	TRABAJO/APAGADO Modifica la potencia suministrada por la estufa
	MENÜ Pasa a la option de menúCEEiente
	PROGRAMACION Pasa a la option de submenúceeinguardando los Cambios
6 Aumentar potencia	TRABAJO/APAGADO Modifica la velocidad del intercambiador
	MENÜ Pasa a la option de menú anterior
	PROGRAMACION Pasa a la option de submenú anterior guardando los Cambios

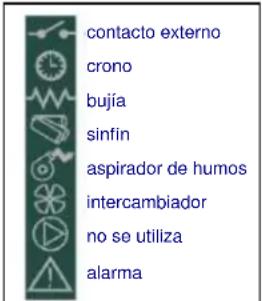

La figura bajo a estas lineas describe el significado de los SYMBOLOS de estado que se visualizan a la izquierda de la pantalla.

La aparción de cada uno de"These symbolosSEOa la activación del dispositivo correspondiente.

4.3 Encendido

4.3.1 Control antes del encendido

Antes de encender la estufa:

• Asegürese de haber leído y comprendido el manual.
• El deposito debe estar cargado de pellets.
• La CAMERA de combustiónDebe estar limpia.
• Elbrasero debe estarcompletamentevacio, sinresiduosdecombustionycorrectamenteubicado enel portabrasero.
• Compruebe el cierre hermético de la puerta de la camarà y del cenicero.
• Verifique la connexion del cable électrique y la commutacion a ON/1 del interruptor situado en la parte posterior de la estufa.

• A la primera puesta en marcha, quite de la camarada de combustión y del vidrio todos los elementos que se pueda querar (instruciones, etiqueta).
• Antes de encender la estufa tras una inactividad prolongada, puede ser besoino qutar los restos de pellets que hayan quedado en el deposito porque este combustible, si se humedece, no es idoneo para la combustion ni asegura una buena limpieza de la CAMERA.

4.3.2 Puesta en marcha

Para encender la estufa, pulse la tecla "P4" durante 3 segundos: en pantalla aparece la indicacion "START".
Esta fase es automatica y está totalmente gestionada por el control electrónico, sin posibiliad de modifier los parámetros.

La estufa realiza las diversas fases de puesta en marcha de acuerdo con los niveles y tiempos programados, hasta临港 a la condidion de trabajo si no ha surgido贯穿una anomalia o alarma. El proceso es elsiguiente:

estado duración	dispositivos					condiciones para pagar al estado singular
		encendedor	asp. humos	sinfín interc.
APAGADO - OFF OFF	OFF OFF					ON/OFF
START - LIMPIEZA IN.	Pr33 OFF ON	OFF	OFF			transcurso tiempo Pr33
PRECALENTAMIENTO	Pr34	ON	ON	OFF	OFF	transcurso tiempo Pr34
PRECARGA PELLETS	Pr40	ON	ON	ON	OFF	transcurso tiempo Pr40
ESPERA LLAMA	Pr41	ON	ON	OFF	OFF	transcurso tiempo Pr41
CARGA PELLETS	-	ON	ON	ON	OFF	temperatura humos > Pr13
FUEGO PRESENTE	Pr02 OFF ON	ON ON				transcurso tiempo Pr02
TRABAJO	- OFF	ON ON ON				temperatura ambiente < consigna temperatura - temperatura humos < Pr14
TRABAJO MODULA - OFF ON	OFF ON	ON ON				temperatura ambiente < consigna temperatura - temperatura humos < Pr14
LIMPIEZA BRASERO Pr12 OFF ON	ON ON ON					con Frequencia Pr03
TRABAJO	- OFF	ON ON ON				ON/OFF para apagar
LIMPIEZA FINAL	Pr39 (*)	OFF	ON	OFF	-	(*) Pr39 transcurre desde elmomento en que T.humos < Pr13

Al cabo de un cierto tiempo, si la temperatura de los humos no ha alcanczo el valor minimumo admitido, la estufa activa el estado de alarma.

• Este prohibido utiliser liquidos inflamables para el encendido.
• Si el encendido falla repetidamente, llama al Servicio Tecnico COLA.

4.4 Funcionamento

Si la PUESTA EN MARCHA termina correctamente, la estufa pasa al modo TRABAJO, que es el de funciona normal.El usuario可以选择 regular la potencia de calefaction entre 1 y 5 mediante las teclas "P5" y "P6".

Además de la potencia, también se pueda regular la temperatura ambiente, directamente en el panel de mandos con las teclas "P1" y "P2": en pantalla aparece la consigna (SET) actual de temperatura.

Para la ventilación del aire caliente, la estufa regula automatistically la velocidad en función de la potencia programada.

• Se recomienda controlar el nivel de pellets en el deposito para evaporar que la llama se apague por falta de combustible.
• Antes de cargar pellets, cerciorese de que la estufa está apagada.
• La tapa del deposito de pellets debe estar sempre cerrada, abralla solamente para hacer la carga.
• Guarde los sacos de pellets como minimo a 1,5 m de la estufa.

Cuando la temperatura ambiente alcanza el valor programado o la temperatura de los humos llama al valor máximo especified, en噎a aparece la indicacion "MODULA F" y la estufa activa la modulacion de la llama sin intervencion del usuario. Si la temperatura supera los 280^ aparece la alarma "ALARMA ALTA TMP HUMOS" y la estufa activa el procedimiento de apagado.

Si se activa el modo STAND-BY (espera), la estufa se apaga con un tiempo de retardo afterwards de alcancar la temperatura programada y se reactiva cuando la temperatura ambiente es inferior a un valor Shopsificado.

Durante el funciona normal en modo Trabajo, a intervalos preestablecidos se activa el modo "LIMPIEZA BRASERO" durante el tiempo espacificado.

4.5 Apagado

Para apagar la estufa es suficiente presionar la tecla "P4" durante 2 segundos.

El sinfn se para de inmediato, el extractor de humos funciona a alta velocidad y en pantalla aparece la indicacion "LIMpieZA FINAL". Los dos motores, de aspiracion de humos y ventilacion de aire, permanecen encendidos hasta que la estufa se enfria lo suficiente.

Al final de la operación, en pantalla aparece la indicación "OFF".

Durante la fase de apagado, no se可以选择 volver a encender la estufa hasta que la temperatura de los humos permanece por debajo de un valor preferjado durante el tiempo programado. En pantalla aparece la indicacion

"ESPERA REFRIGER".

4.6 Menu

Pulsando la tecla "P3" (SET) se accede al menu, que permite hacer los ajustes por los cuales se registrar el control electrónico.

En la tablasuma se describe la estructura del menu con los ajustes que pueda realizar el usuario.

Nivel 1 Nivel 2		Nivel 3	Nivel 4	Valor
01 - Ajuste ventil				Selección el valor
02 - Ajuste reloj	01 - día Día
02 - horas Horas
03 - Minutes Minutos
04 - día Día
05 - mes Mes
06 - año AÑo
Nivel 1 Nivel 2		Nivel 3	Nivel 4	Valor
03 - Ajuste crono
	01 - habilita crono
01 - habilita crono on/off
	02 - program día
01 - cronno día on/off
02 - start 1 día	hora
03 - stop 1 día	hora
04 - start 2 día	hora
05 - stop 2 día	hora
	03 - programmana
01 - cronnomana	on/off
02 - start 1 día	hora
03 - stop 1 día	hora
04 - lunes prog 1	on/off
05 - martes prog 1	on/off
06 - miécoles prog 1	on/off
07 - jueves prog 1	on/off
08 - viernes prog 1	on/off
09 - sábado prog 1	on/off
10 - domingo prog 1	on/off
11 - start prog 2	hora
12 - stop prog 2	hora
13 - lunes prog 2	on/off
14 - martes prog 2	on/off
15 - miécoles prog 2	on/off
16 - jueves prog 2	on/off
17 - viernes prog 2	on/off
18 - sábado prog 2	on/off
19 - domingo prog 2	on/off
20 - start prog 3	hora
21 - stop prog 3	hora
22 - lunes prog 3	on/off
23 - martes prog 3	on/off
24 - miécoles prog 3	on/off
25 - jueves prog 3	on/off
26 - viernes prog 3	on/off
27 - sábadoprog 3	on/off
28 - domingo prog 3	on/off
29 - start prog 4 hora
30 - stop prog 4 hora
31 - lunes prog 4 on/off
32 - martes prog 4 on/off
33 - miércoles prog 4	on/off
34 - jueves prog 4 on/off
35 - viernes prog 4	on/off
36 - sábadoprog 4	on/off
37 - domingo prog 4	on/off
	04 - program fin
01 - cronofin semana	on/off
02 - start 1
		03 - stop 1
		04 - start 2
		05 - stop 2
Nivel 1	Nivel 2	Nivel 3	Nivel 4	Valor
04 - Elegir idioma
01 - italiano	ajuste
02 - français	ajuste
03 - inglés	ajuste
04 - alemán	ajuste
05 - Modo stand-by	on/off
06 - Avis acústico	on/off
07 - Carga inicial	ajuste
08 - Estado estufa	-

4.6.1 Menu 01 - Ajuste ventiladores

La velocidad de los ventiladores se gradúa automatistically según la potencia programada. Si se desea limitar el flujo de aire caliente, es possible ajustar manualmente la velocidad maxima mediante la optación de menu 01,eligible un valor entre 1 y 5. Por exemple, si se establiece el valor 3, la velocidad de los ventiladores augmentede automatamente pero sin superar la correspondiente al valor 3. En la version canalizable, la connexion electrica se indica con la activacion de los dos segmentos (B).

4.6.2 Menu 02 - Ajuste reloj

Antes de utiliser la estufa, se deben indicar la Fecha y hora actuales para que sirvan de referencia para el possible configuraciono con crono.
El control electrico funciona con una bateria de litio mod. CR2032 de 3 V que asegura al reloj interno una
autonomia propia. Si, con la estufa apagada, el reloj no mantiene el horario o al reencendido aparece una series d
ceros, llama a un centro de asistencia autorizzato paraCambiar la bateria.

4.6.3 Menu 03 - Habilita crono

Permite habilitar y deshabilitar todas las functions del cronotermostat. Con la selección ON se activa la funciona y en pantalla aparece el segmento (D).

Paraaabstar los horarios,utilice las seis teclas como se indica en la tabla del apartado 4.2.

Cuando se activa la programacion G (DIARIA), S (SEMANAL) o W (FIN DE SEMANA), en la parte superior derecha de la pantalla aparece el segmento respectivo (C).

Con el submenu: PROGRAM DIA es possible habilar, deshabilhar y ajustar las functions del cronotermostat diario. Se pueda ajustar dos fases de funciona,[2] delimitadas por los horarios fjados de acuerdo con la tablasuma, donde la。，[3]）。
opacion OFF indica al reloj que ignore el mando.

Selección significado values posibles
START1 hora	deactivación hora - OFF
STOP1	hora de desactivación	hora - OFF
START2 hora	deactivación	hora - OFF
STOP2	hora de desactivación	hora - OFF

Con el submenú: PROGRAM SEMANA es possible habilitar, deshabilitar yJKLMas. El control seminal se realiza con cuatro programas independentes que se combinan entre sí.

La programacion semanal se pueda activar o desactivar. Si se selecciona OFF en el Campo "horario", el reloj ignora el mando correspondiente.

Realice la programación con cuidado, evitando superponer las horas de activación y desactivación para el mismo día en distinctos programas.

PROGRAMA 1
nivel de menu	sección significado		valores posibles
03-03-02	START PROG 1 hora deactivación		hora - OFF
03-03-03	STOP PROG 1	hora de desactivación	hora - OFF
03-03-04	LUNES PROG 1	día de referencia	on/off
03-03-05	MARTES PROG 1		on/off
03-03-06	MIERCOLES PROG 1		on/off
03-03-07	JUEVES PROG 1		on/off
03-03-08	VIERNES PROG 1		on/off
03-03-09	SABADO PROG 1		on/off
03-03-10	DOMINGO PROG 1		on/off
PROGRAMA 2
nivel de menu	sección significado		valores posibles
03-03-11	START PROG 2 hora deactivación		hora - OFF
03-03-12	STOP PROG 2	hora de desactivación	hora - OFF
03-03-13	LUNES PROG 2	día de referencia	on/off
03-03-14	MARTES PROG 2		on/off
03-03-15	MIERCOLES PROG 2		on/off
03-03-16	JUEVES PROG 2		on/off
03-03-17	VIERNES PROG 2		on/off
03-03-18	SABADO PROG 2		on/off
03-03-19	DOMINGO PROG 2		on/off
PROGRAMA 3
nivel de menu	sección significado		valores posibles
03-03-20	START PROG 3 hora deactivación		hora - OFF
03-03-21	STOP PROG 3	hora de desactivación	hora - OFF
03-03-22	LUNES PROG 3	día de referencia	on/off
03-03-23	MARTES PROG 3		on/off
03-03-24	MIERCOLES PROG 3		on/off
03-03-25	JUEVES PROG 3		on/off
03-03-26	VIERNES PROG 3		on/off
03-03-27	SABADO PROG 3		on/off
03-03-28	DOMINGO PROG 3		on/off
PROGRAMA 4
nivel de menu	sección significado		valores posibles
03-03-29	START PROG 4 hora deactivación		hora - OFF
03-03-30	STOP PROG 4	hora de desactivación	hora - OFF
03-03-31	LUNES PROG 4	día de referencia	on/off
03-03-32	MARTES PROG 4		on/off
03-03-33	MIERCOLES PROG 4		on/off
03-03-34	JUEVES PROG 4		on/off
03-03-35	VIERNES PROG 4		on/off
03-03-36	SABADO PROG 4		on/off
03-03-37	DOMINGO PROG 4		on/off

Ventana de dialogo

COLA

Con el submenu: PROGRAM FIN SEMAN es possible habilitar, deshabilitar y ajustar las functions del cronotermostat para el fin demana (sabadoyo domingo).

Antes de activar la programacion para el FIN DE SEMANA se debe desactivar la programacion semanal. Para evaporar encendidos y apagados indeseados, se debe activar un solo programa por vez. Desactive el programa diario si desea/utilizar el semanal. En este caso, también se aconseja desactivar el programa de fin de semana.

4.6.4 Menu 04 - Elegir idioma

Permite seleccionar el idioma en que apareceran las informaciones en pantalla, entre los siguientes:

ITALIANO
FRANCES
- INGLÉS
- ALEMAN
SPANISH

4.6.5 Menu 05 - Modo stand-by

Si se ajusta en ON, la estufa se apaga automatistically cuando la temperatura ambiente o del agua permanece por encima del valor de consigna (SET) durante un tiempo prefijado.

El reencendido es automatico cuando la temperature ambiente o del agua se hace inferior a la consigna introducida en la tabla de parámetros (valor de fabrica 2^ ).

Los mandos realizados con el panel de mandos o el mando a distancia son prioritarios respecto a la programacion. Si este parametro se ajusta en OFF, la estufa no utilizes el modo STAND-BY y funciona normalmente, activando la func tion MODULACION cuando la temperatura supera el valor de consigna.

4.6.6 Menu 06 - Avisador acustico

Esteajuste permiteactivorodesactivarlesenalizacionacustica dela estufa.

4.6.7 Menu 07 - Carga inicial

El menu CARGA INICIAL permite efectuar, con la estufa apagada o fría, una precarga de pellets durante 90 segundos. Se inicia con la tecla P1 y se interruppe con la tecla P4.

4.6.8 Menu 08 - Estado estufa

Esta selección permite visualizar el estado actual de la estufa y de los dispositivos conectados a ella. El menú consta de varias páginas suscesivas.

4.6.9 Menu 09 - Calibrado técnico

Este menú está reservado a los先进技术 autorizados del centro de asistencia.

La modificacion de los parametros技术和 en el menu 09 debe ser efectuada por personal autorizacion. Las Modifications por parte de otheras personas poden causar graves daños que eximen de toda responsabilidad al fabricante.

4.7 Regulación de los flujos de salute del aire caliente

La estufa mod. BEAUTYiene un ventilador centrifugo de intercambio termico con la CAMERA de combustion, que expulsa el aire caliente por el frontal de la estufa y/o por una canalizacion en la parte superior, como se describe en el apartado 1.4. La direccion del flujo de aire depende de la posicfon de una valvula interna que el usuario controlla mediante una palanca con pomo.

El caudal de aire caliente depende de la eleccion de las salidas y de la potencia ajustada: con la estufa a potencia 5 se obtienen la velocidad maxima del ventilador y el caudal maximo de aire caliente.

La estufa pueda dirigir los flujos de aire caliente total o parcialmente hacer el frente, hacer arriba o a la conexión del sistema de canalización, mediante una valvula controlada por una palanca manual. La palanca, provista de pomo de sujeción, Tiene 3 posiciones para selectionar la direccion del flujo de aire como se ilustra en la figura.

Palanca de mando en posicion superior 18
posicion
FLUJO DE AIRE CALIENTE hacer el frente

VALVULA de direccion del flujo de aire caliente

Palanca de mando en posicion intermedia - 2'
posicion
FLUJO DE AIRE CALIENTE hacer el frunte,
hacia arriba y a la canalizacion

Palanca de mando en posicón inferior
3a posicón FLUJO DE AIRE CALIENTE hacía
hacia arriba y a la canalización

Delle de vista de flujo de salute superior AIRE CALIENTE en la canalizacion

La Salah estandar de la via de suministro de aire caliente es vertical, a petion del cliente se pue do colocar un kit de la valvula trasera que permite a los conductos de aire caliente se atraganto con el canal izquierdo y derecho.

Toda modificacion debe ser efectuada por personal autorizo. Las Modifications por parte de otheras personas能把 causer graves daños al aparato que eximen de responsabilidad al fabricante.

El equipo se suministra de series con un termostato digital interno que mide la temperatura ambiente con una sonda y reduce la potencia cuando se alcanza la temperatura programada.

Si desea utilizar un termostato externo,akra a un的技术o autorizzato y proceda del suiviente modo:

• Apane el equipo con el interruptor general situado en la parte posterior y desconnecte el cable de la corriente electrica.
• Desmonte el panel lateral para acceder al control electrónico.
• Guiandose por el esquema eletrico, conecte los dos cables del termostato a los respectivos bornes TERM de la tarjeta.
• Restablezca el estado normal de la estufa y compruebe el funcionaimiento.

Si desea instalar dos termostatos en las respectivas zonas aonde se dirige el flujo de aire caliente, conecte los dos termostatos en paralelo y fije el cable al conector correspondiente de la tarjeta.

Durante el funciona seleen las senales del termostato interno y de los externos para optimizar y orientar los flujos de aire caliente de acuerdo con la demanda de calor en cada situ.

Para conectar un cronotermostaterno, consulte a un Centro de asistencia de COLA.

La instalacion de uno o mas termostatos externos no modifica las functions del menu. La connexion se indica con el encendido del segmento en la barra de estado de la pantalla.

4.9 Mando a distancia

El mando a distancia no permite modifier la programacion sino solo encender/apagar la estufa y regular la potencia y la temperatura.

Transmit las senales mediante un diodo de infrarrojos, por lo which es necessario apuntarlo hac el receptor instalado en el panel de mandos.

Permite realizar las siguientes operaciones:

L: El piloto se enciende al pulsarrialquier tecla

Tecla P1+P6: Encender-apagar la estufa

Tecla P1: Aumentar la temperatura ambiente

Tecla P6: Aumentar el nivel de potencia

Tecla P5: Disminuir el nivel de potencia

Tecla P2: Disminuir la temperatura ambiente

4.9.1 Sustitución de la batería

El mando a distancia se suministra sin la bateria de alimentacion. Instale la bateria en la parte inferior del dispositivo, del modo suiviente:

• Abra la tapa situada en la parte posterior del mando a distancia.
• Coloque una batería P23GA de 12 V en el alojamento, respetando la polaridad.
• Cierre el mando a distancia.
• Compruebe el funciona.

• No acerque el mando a fuentes de calor directo y evite que se moje.
• Deposite las baterias usadas en un conteditor spécifique.

4.10 Período de inactividad (fin de temporada)

Si no utilizesa la estufa por un tiempo prolongado, o al final de la temporada, proceda del suiviente modo:
- Descargue todoel pellet del deposito.
- Desconecte la alimentacion eletrica y quite el cable del interruptor.
- Limpie esmeradamente y, si esnecessary, haga sustituir las partes dañas por un先进技术 autorizzato.
Cubra la estufa para protegerla del polvo.
Guardela en un lugar seco, seguro y protegido de los agentes atmóséricos.

5 LIMPIEZA DE LA ESTUFA

La limpieza de la estufa es importante para asegurar el funcionacorrecto yeatingel ennegrecimiento del vidrio,la combustionincorrecta,el deposito de cenizas e inquemados en el brasero y la disminuacion de la eficacia tarmica.

La estufa debe funciona con la puerta de la camarara siempre cerrada.

Las juntas de la puerta de la camera deben controlarse periodically para evitar filtraciones de aire. Esto es requisite porque la camera de combustion y el conducto de descarga de pellets funciona en depresion, y la calidad de humos está ligeramente presurizada.

La limpieza ordinaria debe ser realizada por el usuario como se indica en el manual. Elostenimiento extraordinario debe ser efectuado, al menos una vez al aro, por un Centro de asistencia autorizo.

• Limpie todas las partes con la estufa Completely fría y desconectada de la red electrica.
• Deseche los residuos de la limpieza según las normas locales vigentes.
• Este prohibido poner la estuña en marcha sin los revestimientos exteriores.
• Evite la formación de humano e inquemados durante el encendido y el funcionaimiento.

A continuación se detallan las operaciones de control y mantenimiento necessarias para asegurar el funciona correcto de la estufa.

Partes / Frecuencia Tipo de llimpieza	1 día limpieza ordinaria	2-3 días limpieza ordinaria	1 mes limpieza ordinaria	2-3 meses limpieza ordinaria	1 año limpieza extraordinaria: efectuada por el Centro de asistencia技术水平
Brasero	■
Cenicero - cajón	■
Vidrio	■
Intercambiador de humos - deflector			■		■
Colector - extractor de humos	■■
Junta de la puerta - vidrio			■
Chimenea - tubo de humos			■

5.1 Limpieza del brasero

Extraiga el brasero y quite los residuos de ceniza depositados en la-camera de combustión y en el portabrasero. Para thise possible utilizing an aspirador. This operation se debe realizar a diario (sobre todo si hay mucho pellet inquemado) para garantizar una combustion correcta, bajo que el aire requisite para la combustion entra por los orificios del brasero.

Brasero sucio

Brasero limpio

Portabrasero limpio

El brasero se debe apoyar en el portabrasero ocupando todo el perimetro y sindefer aberturas pordonde poder pasar el aire.

5.2 Limpieza del cencero

El cenicero está bajo del brasero-portabrasero. Para limparlo, abra la puerta de la-camera y aspire las cenizas y los residuos de la combustion con un aparato adecuado.

Una vez conclusida la limpieza, ciderle la puerta. El cenicero se possible limpiar cada 2 o 3 días segun el uso de la estufa.

5.3 Limpieza del vidrio y de las ranuras de circulación de aire

El vidrio se pueda limpar con un paño humedo y un detergente especialico que no sea abrasivo.

Entre el vidrio, el sujetavidrios y la puerta de la camera, en las partes inferior y superior, hayunas ranuras que permiten la circulacion del aire y la limpieza interior del vidrio. Es importante tener limpias estas ranuras, eliminando las acumulaciones de ceniza y polvo. Limpie periodically todo el contorno interior del vidrio.

5.4 Limpieza del extractor de humos y de la CAMERA de combustión

Al menos una vez al año se debe limpiar la CAMERA de combustión, eliminando todos los residuos de combustión de los deflectores internos y del recorro de los humos. Paraarlo esnecessary qutar la tapa y el frontal superior de la estufa. Saque el intercambiador de hierro fundido, previa extracción de los tornillos de fijacion, y limpie los deflectores y la CAMERA.

Tambien es importante limpiar el extractor de humos, situado bajo de la camera, al cui se accede mediante la eliminacion de la puerta de inspections en la parte frontal inferior de laamera.

Cada 3-4这点, limpie las paredes internas (aislantes-refractarias) de la camar de combustion con un cepillo y sustituyalas cuando corresponda, ya que se consideran material de desgaste.

Cada 1800 horas de funciona, la estufa activa el mensaje "LLAMAR SERVICE" para indicar que se debe contactar con el centro de asistencia autorizada para realizar el mantenimiento extraordinary, que incluye una limpieza completa y la anulacion de dicho mensaje.

Los golpes o forzamenteitos能把 dañar el extractor y Cause un funciona ruidoso; encargue esta operación a personalrialcualificado.

5.5 Limpieza del debímetro

Dentro del tubo de aspiracion hay un debimetro (medidor del flujo de aire comburente) que se debe limpiar cada 3-4这点 con un medio adecuado (soplo de aire comprimido o escobilla).

5.6 Limpieza de las ceramicas

Las ceramicas son de fabricacion artesanal y por ello poder tener微量元素 superficiales, como micropicaduras o falta de homogeneidad cromática. Limpie las ceramicas con un paño suave y seco, el uso de detergentes puedaponer de manifiesto las imperfecciones.

5.7 Limpieza del tubo de humos - chimenea

El tubo de humos se debe limpiar como minimum una vez al ano y cuando sea necessario en func del uso de la estufa y del tipo de instalacion.

La limpieza consiste en la aspiracion y extracion de residuos de todos los tramos verticales, horizontales y curvos.
desde la estufa hasta la chimenea.

Tambien se aconseja limpiar una vez al ano la chimenea para garantizar la evacuation correcta de los humos.

Pararialquier mantenimiento y limpieza de fin de temporada, COLA S.r.l., aconseja llamar a un Centro de asistencia autorizzato, cui personal también controlaré el desgaste de los componentes internos de la estufa.

6 MANTENIMIENTO

6.1 Introduccion

Las operaciones en los componentes internos de la estufa deben ser realizadas por personal del centro de asistencia autorizada.

Antes de cada operación, compruebe que la clavija electrica está desconectada y la estufa está Completely fría.

6.2 Desmontaje del revestimiento BEAUTY

Leyenda:

1-Tapa superior de ceramico
2-Tapa del deposito de pellets
3- Panel de mando mod. EVO
4- Panel lateral de acero
5- Placa frontal de ceramica
6-Soporte superior
7-Sapore inferior

6.3 Desmontaje del revestimiento BEAUTY LUX **

Leyenda:

1-Tapa superior de ceramicico
2-Tapa del deposito de pellets
3-Panel de mando mod.EVO
4- Tejas laterales
5- Placa frontal de ceramica
6-Soporte superieor
7-Soporte inferior
8-Soporte posterior

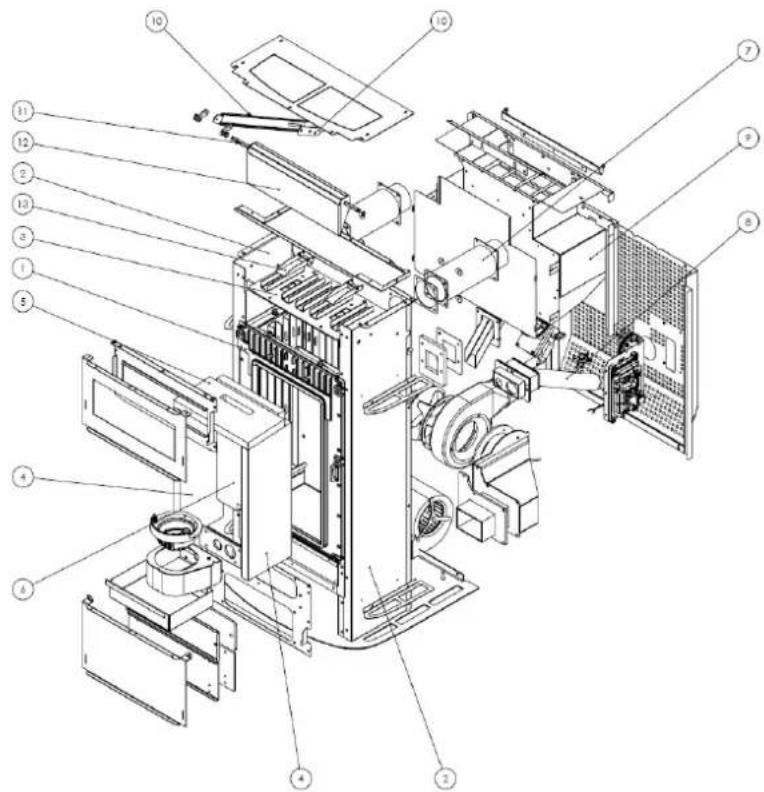

6.4 Componentes internos de la estufa

Leyenda:

1-Camara de combustion
2-Soportes der.-izq.de BEAUTY
3- Intercambiador de acero
4-Paredes laterales de vermiculita
5- Deflector superior de vermiculita
6-Pared posterior de vermiculita
7-Tubo de canalización del aire caliente
8- Grupo de aspiración de aire
9-Deposito de pellets
10-Palanca de mando de la valvula
11- Perno de rotacion de la valvula
12- Válvula de direccion del flujo de aire caliente
13- Válvula de seguidad

Despiece de la CAMERA de combustion y de las partes connectadas de la estufa BEAUTY -BEAUTY LUX

Despieces de:

1- Grupo brasero
2- Grupo extractor de humos
3- Grupo sinfín

Leyenda:

1-Brasero
2- Portabrasero
3- Grupo tubo de aspiración aire comburette
4- Resistencia electrica
5- Junta posterior portabrasero
6- Junta frontal grupo aspiración

Leyenda:

1-Motor del extractor de humos
2- Junta t érmica
3-Helice del extractor de humos
4- JuntaTERMICA
5 - Grupo de bridas de extracción de humo de la pipa
6- JuntaTERMICA

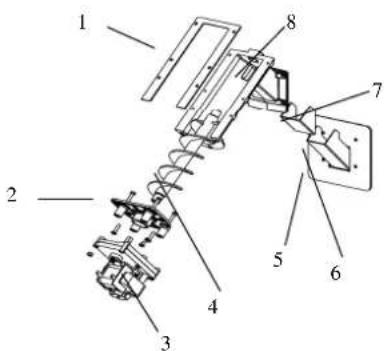

Leyenda:

1- Junta deposito-conducto
2-Brida del motorreductor
3-Motorreductor
4-Sinfin
5- Junta para rampa
6-Rampa de caida de pellets
7- Junta cámara-conducto
8- Conductode pellets

6.5 Componentes electricos

Leyenda:

1-Tarjeta electrònica
2-Vacuostato de control y seguidad
3-Termostatode seguridad
4- Interruptor ON/OFF con fusibles
5-Sonda de ambiente
6-Sonda de humos
7- Resistencia electrica
8- Debímetro
9-Ventiladorcentrifugo
10- Extractor de humos
11-Panel de mandos mod. EVO
12-Motorreductorrectionsinfin

7 LOCALIZACION DE AVERIAS

7.1 Gestion de las alarmas

La presencia de una alarma se indica con una postal acustica (si está habitada) y un mensaje en el panel de control.

Si se produce una alarma: apague la estufa, soluzione la causa que la ha provocado y encienda la estufa.
normalmente como se describe en el presente manual.

A continuación se describes las alarmas que pueda aparecer en el panel de control, con sus causas y SOLUTIONES.

ALARMAS - MENSAJES
Indicación Anomalía Causas posibles Solutución
AL 1 CORTE DE LUZ	- La estufa no se enciende.	- No hay alimentación electrónica durante el encendido.	- Poner la estufa en OFF con la tecla P4 y repetir el encendido. - Toda otra operation de restablecimiento de ser efectuada por un centro de asistencia autorizada.
AL 2 SONDA HUMOS	- Indica un fallo de la sonda de temperatura de los humos. - Se activa el procedimiento de apagado.	- La sonda está averiada. - La sonda está desconectada de la tarjeta.	- Las operaciones de restablecimiento deben ser efectuadas por un centro de asistencia autorizada.
AL 3 ALTA TMP HUMOS	- La sonda de humos detecta una temperatura de los humos superior a 280 °C. - Se activa el procedimiento de apagado.	- El ventilador tangencial está averiado. - No lega alimentación electrónica al ventilador tangencial. - Carga excessiva de pellets.	- Regular el flujo de pellets. - Toda otra operation de restablecimiento de ser efectuada por un centro de asistencia autorizada.
AL 4 FALLO - ASPIR	- Indica un fallo del ventilador de aspiración de los humos. - Se activa el procedimiento de apagado.	- El ventilador de los humos está bloqueado. - El sensor de control de velocidad está averiado. - No lega alimentación electrónica al ventilador de humos.	- Las operaciones de restablecimiento deben ser efectuadas por un centro de asistencia autorizada.
AL 5 FALLO ENCEND	- Al dar encendido no se produce llama. - Se activa el procedimiento de apagado.	- El depósito de pellets estávacío. - La resistencia electrónica está averiada, sucia o mal ubicada. - Calibración de la cargo de pellets incorrecta.	- Verificar la presencia de pellets en el depósito. - Verificar el procedimiento de encendido. - Toda otra operation de restablecimiento de ser effectuada por un centro de asistencia autorizada.
AL 6 FALTAN PELLETS	- No entran pellets al brasero.	- El depósito de pellets estávacío. - El motorreductor de cargo de pellets debe asentarse. - El motorreductor no cargo pellets.	- Verificar la presencia de pellets en el depósito. - Regular el flujo de pellets. - Toda otra operation de restablecimiento de ser effectuada por un centro de asistencia autorizada.
AL 7 SEGUR TERMICA	- Señala que ha actuado el termostato de seguridad del conducto del sinfn. - El sistemas se para.	- El termostato de sécurité ha detectado una temperatura superior al limitepecífico para el sobrecalentimiento de la parte inferior del depósito y ha bloqueado elFunciónmedel motorreductor.	- Localizar laCause del sobrecalentimiento. - Rearmar el termostato de seguridad con el botón correspondiente.

Indicación	Anomalía	Causas posibles	Solutión
AL 8 FALTA DEPRES	- En fase de trabajo, la estuya detecta una presión inferior al limite de calibración del vacuostato. - El sistemas se para.	- La*cámara de combustión está sucia. - El conducto de humos está atascado. - La puerta de la*cámara está abierta. - Las valvulas antiexplosion está abiertas/atascadas. - El vacuostato está averiado.	- Controlar la limpieza del tubo de humos y de la*cámara de combustión. - Comprobar el cierre hermético de la puerta. - Comprobar el cierre de las valvulas antiexplosion. - Toda other operation de restablecimiento de ser efectuada por un centro de asistencia autorizada.
AL 9 TIRO INSUF	- Señala que el flujo de airecomburente está por debajo del limite spécifique.	- La*cámara de combustión está sucia. - El conducto de humos está atascado. - La puerta de la*cámara está abierta. - Las valvulas antiexplosion está abiertas/atascadas. - El debímetro está averiado.	- Controlar la limpieza del tubo de humos y de la*cámara de combustión. - Comprobar el cierre hermético de la puerta. - Comprobar el cierre de las valvulas antiexplosion. - Toda other operation de restablecimiento de ser effectuada por un centro de asistencia autorizada.
AL b ERROR TRIACSINF	- Se presenta cuando el motorreductor funciona más de 60segundos seguidos. - El sistemas se para.	- El control detecta que el relé de mando del motorreductor está averiado (contactos pegados).	- Las operaciones de restablecimiento deben sereffectuadas por un centro de asistencia autorizada.
ESPERA REFRIGER	- Se presenta cuando la estufa se enciende inmediamentedespués de haberla apagado.	- Intentio de desbloqueo durante el apagado con la estufa caliente y en fase de enfiambre.	- El desbloqueo de laalarma espossible solo cuando termina elapagado.
FALLO DEBIMET	- Señala que el debímetro está desconnectado.	- El control no detecta la cantidad suficiente de airecomburente pero no apaga la estufa sino que desactiva solamente el debímetro.	- Las operaciones de restablecimiento deben sereffectuadas por un centro de asistencia autorizada.
LLAMAR SERVICE	- Señala que la estufa hasuperado las 1800 horas defuncionamento desdela 下午intervencion de mantenimiento.	- Aviso deostenimientoextraordinary.	- Las operaciones de limpieza-mantenimiento extraordinary y rearmeDeben ser realizadas porun centro de asistencia autorizada.

La Empresa se reserva el derecho a realizar modificaciones技术水平as o estéticas de los productos enequaliermomento y sin preaviso. Las figuras y medidas, los esquemas y demas informacion tiene solo valor indicativo.

8 ANEXOS

INFORMATION SOBRE MARCADO CE
