MANUAL DE USUARIO HOD 7X86 S HOOVER

L Indicadores luminosos

UNIDADE AMACIADORA DA

ESPECIALES IMPORTANTE El lavavajillas dispone de dos funciones muy útiles: - el programa “aconsejado” (introducido desde fábrica, es ideal para el uso cuotidiano a plena carga) para una selección más rápida y segura; -la función "Auto-aprendizaje", gracias a la cual el programa usado al menos 3 veces consecutivas se memoriza permitiendo, a quien utiliza siempre el mismo ciclo de lavado, no tener que repetir cada vez la programación y por tanto ahorrar tiempo. Selección de los programas ■ Abrir la máquina e introducir los utensilios a lavar. ■ Accionar la tecla “MARCHA/PARO” . ■ Después de haber accionado la tecla “MARCHA/PARO”, en el dsplay se indicará el programa "aconsejado" o en su lugar el programa que ha sido utilizado al menos 3 veces consecutivas. ■ Si se desea seleccionar una opción, accionar la tecla correspondiente (el piloto se iluminará). Las teclas opción se tiene que seleccionar ANTES del inicio del programa, con el fin de que la opción sea aceptada. ■ Si desea seleccionar otro programa, es necesario accionar la tecla "SELECCIÓN DE PROGRAMA" ("PROGR."). ■ Cuando en el display aparece el progra- ma deseado, accionar la tecla "START". El display visualizará el tiempo de duración del programa, alternando la indicación de la hora y minutos [Ej: 1 h (1 hora) / 25 (25 minutos)]. Si las operaciones anteriormente descritas se han realizado con la puerta abierta, el programa no iniciará hasta el cierre de la misma. Interrupción de un programa Se desaconseja la apertura de la puerta durante el desarollo de los programas, en particular, durante las fases centrales del lavado y del aclarado caliente. La máquina, de todas formas, se para automáticamente con la apertura de la puerta y en el display aprece de manera intermitente el tiempo restante hasta el fin de ciclo. Cerrando de nuevo la puerta, sin accionar ninguna tecla el ciclo continuará desde el momento en el que fue interrumpido. IMPORTANTE Es posible interrumpir el programa en curso aún sin abrir la puerta, llevando al lavavajillas a la posición pausa. Para realizar esto, es necesario accionar al menos durante 3 segundos la tecla "START" hasta el momento en el que en el display aprece de manera intermitente el programa en curso. Con el fin de que el ciclo siga lavando desde el momento en que ha sido interrumpido, es suficiente accionar nuevamente la tecla "START". ATENCION! Si se abre la puerta mientras el lavavajillas está en la fase de secado, se activa una señal acústica para avisar que el ciclo no ha finalizado.

Cubiertos (EN 50242) Capacidad con cacerolas y platos Presión admitida en la instalación eléctrica Amperios fusibles Potencia máxima absorbida Tensión

9 personas Min. 0,08 - Max 0,8 MPa (véase placa de características) (véase placa de características) (véase placa de características)

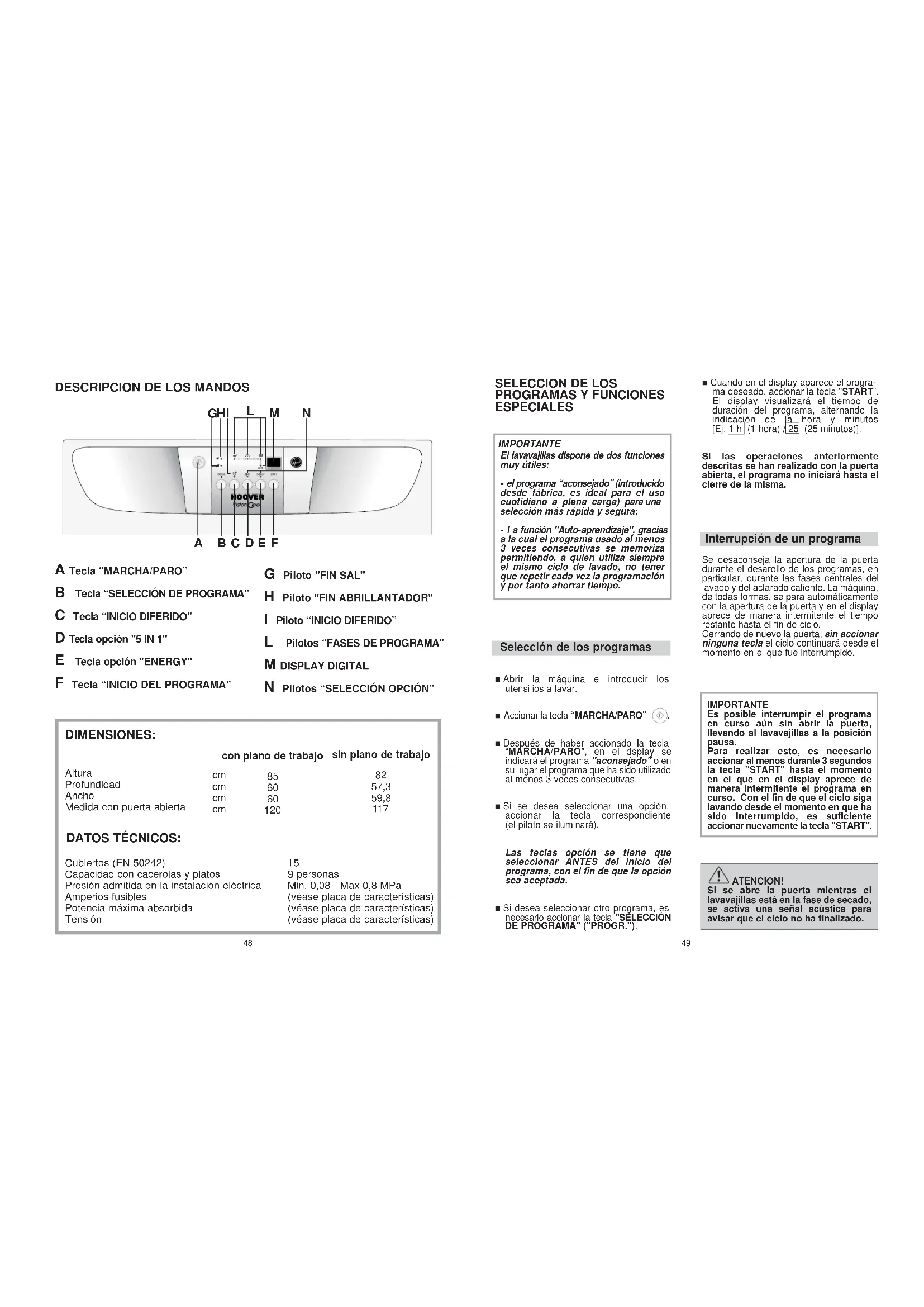

DESCRIPCION DE LOS MANDOS

DATOS TÉCNICOS: DIMENSIONES: Altura Profundidad Ancho Medida con puerta abierta

con plano de trabajo

sin plano de trabajo

Tecla “SELECCIÓN DE PROGRAMA” C Tecla “INICIO DIFERIDO” D Tecla opción "5 IN 1" E Tecla opción "ENERGY" F Tecla “INICIO DEL PROGRAMA” G Piloto "FIN SAL" H Piloto "FIN ABRILLANTADOR" I Piloto “INICIO DIFERIDO”

N Pilotos “SELECCIÓN OPCIÓN” ABCD EF M N

HI G51 Tecla "INICIO DIFERIDO" Esta tecla permite programar el inicio del ciclo de lavado, con una antelación comprendida entre 1 y 23 horas. Para introducir el inicio diferido proceder de la siguiente manera: ■ Accionar la tecla "INICIO DIFERIDO" (en el display aparecerá"00"). ■ Accionar nuevamente la tecla para incrementar el inicio diferido en horas (cada presión se incrementa la antelación en 1 hora, hasta un máximo de 23). El piloto "INICIO DIFERIDO" se iluminarà fijamente. ■ Para iniciar la cuenta atrás, accionar la tecla "START" (el piloto "INICIO DIFERIDO" se iluminarà intermitentemente). Al final de la cuenta atrás, el programa iniciará automáticamente (el piloto "INICIO DIFERIDO" se apagarà). Si se desea ver el programa introducido, apretar la tecla "SELECCIÓN DE PROGRAMA". Si se desea anular el inicio diferido proceder de la siguiente manera: ■ Tener apretada al menos durante 5 segundos la tecla "START". ■ En este momento, si se desea iniciar un ciclo de lavado, será necesario introducir nuevamente el programa deseado y eventualmente seleccionar las teclas opción, como se indica en el párrafo "SELECCIÓN DE LOS PROGRAMAS". Exclusión alarma acústica de FIN PROGRAMA La función de alarma acústica de fin programa puede ser desactivada del siguiente modo: ■ Con el lavavajillas apagado, mantener accionado por unos instantes la tecla "SELECCIÓN DE PROGRAMA" y simultáneamente accionar la tecla "MARCHA/PARO". ■ En el display aparecerá "b1" que significa que la alarma está activada. ■ Accionar nuovamente la tecla "SELECCIÓN DE PROGRAMA" (aparecerá en el display "b0" que significará que la alarma está desactivada). ■ Esperar la señal acústica que indicará que la modificación ha sido memorizada. ■ Para reactivar la alarma, seguir el mismo procedimiento ( aparecerá "b1" en el display, que significará que la alarma ha sido activada). IMPORTANTE! Esta lavavajillas está dotado de un dispositivo de seguridad antidesbordamiento que, en caso de anomalía, interviene vaciando el agua en exceso. ATENCION! Para evitar que se dispare el dispositivo de seguridad anti-desbordamiento, se recomienda no mover o inclinar el lavavajillas durante el funcionamiento. En el caso que sea necesario mover o inclinar el lavavajillas, asegurarse primero que haya completado el ciclo de lavado y que no quede agua en la cuba.

Modificación del programa en curso Si se quiere cambiar o anular un programa en curso, efectuar las siguientes operaciones: ■ Tener apretada al menos durante 5 segundos la tecla "START" (el programa en curso se anulará). ■ En este momento es posible realizar una nueva programación. ATENCION! Antes de introducir un nuevo programa es aconsejable comprobar la existencia de detergente y, en caso contrario rellenar el contenedor. Si se interrumpiera la corriente durante el funcionamiento del lavavajillas, una especial memoria conservará la elección efectuada. Al restablecimiento de la corriente, el lavavajillas continuará en el punto donde se paró. Desarrollo del programa Durante el desarrollo del programa, en el display aparece el tiempo restante hasta el fin de ciclo y los 4 pilotos de visualización “FASES DE PROGRAMAS”: = "LAVO" = "ACLARO" = "SECO" STOP = "FIN" se iluminarán singularmente y secuencialmente para indicar la fase en curso. Final del programa La finalización del programa se indicará mediante una señal acústica (si no se ha desactivado) de una duración de 5 segundos, repetido durante 3 veces con intervalos de 30 segundos. El piloto de fin de programa se iluminará y el display se apagará. Por tanto será posible retirar los utensilios lavado y apagar el lavavajillas mediante la tecla “MARCHA/PARO” o en su lugar realizar una nueva carga de cubiertos para otro programa de lavado, siguiendo las operaciones anteriormente descritas. Teclas opciónes IMPORTANTE Las opciones eventualmente seleccionadas DEBEN ser activadas o desactivadas, ANTES de apretar la tecla “START”. Tecla "5 IN 1" Esta opción permite la utilización óptima de los detergentes combinados ("3 en 1"/ "4 en 1"/"5 en 1"). Accionando esta opción, el programa de lavado seleccionado se modifica, de manera que se obtienen las mejores prestaciones de los detergentes combinados, además, se desactivan los indicadores de falta de sal y abrillantador. ATENCION! Una vez seleccionada, la opción queda activada (indicador correspondiente encendido) también para los sucesivos programas de lavado y podrá ser desactivada (indicador correspondiente apagado) solamente accionando de nuevo la tecla. IMPORTANTE Con esta opción seleccionada, la duración del programa “RAPIDO” se alarga alrededor de 10 minutos. Tecla "ENERGY" Presionando esta tecla se aumenta la intensidad del ciclo elegido, añadiendo un enjuague y, en los casos en que está previsto, aumentando la temperatura y la presión del agua en la fase de lavado. La tecla “ENERGY” permite eliminar con mayor intensidad la suciedad dificil, garantizando siempre los mejores resultados. Se aconseja para vajilla muy sucia o cuando no habiéndo efectuado rapidamente un lavado, la suciedad se haya secado.53 El tubo de carga del agua se encuentra provisto de un dispositivo de seguridad que bloquea el flujo del agua cuando el tubo de carga se deteriora. En este caso, se observará una mancha roja en la ventanilla «A» y será necesario sustituir el tubo de carga del agua. Si la longitud del tubo no es suficiente para una correcta conexión, la totalidad del tubo debe ser sustituido por uno de longitud adecuada. Solicite en este caso el tubo al Servicio Técnico.

WATERCONTROL-DISPOSITIVO DE BLOQUEO DEL AGUA

Tecla roja (piloto) de valvula bloqueada Dispositivo de cierre (presionar para destornillar la abrazadera)

Apagar la lavadora, abrir el grifo, reintroducir el ciclo a utilizar. Verificar si el tubo de descarga esta doblado o el sifón y/o filtros estan obstruidos. Si la anomalia persiste, llamar al Servicio de Asistencia Técnica Verificar si el tubo de descarga esta doblado o el sifón y/o filtros estan obstruidos. Si la anomalia persiste, llamar al Servicio de Asistencia Técnica Es necesario dirigirse al Servicio de Asistencia Técnica. Es necesario dirigirse al Servicio de Asistencia Técnica. Limpiar placa filtrante. Si la anomalia persiste, llamar al Servicio de Asistencia Técnica

ANOMALIA CAUSA REMEDIO

En el display aparece E2 acompañado de una señal acústica. En el display aparece E3 acompañado de una señal acústica. En el display aparece

acompañado de una señal acústica. En el display aparece

acompañado de una señal acústica. En el display aparece

acompañado de una señal acústica. En el display aparece E8 o Ei acompañados de una señal acústica. Falta de agua (grifo del agua cerrado). La machina no puede descargar el agua de la cuba. Pérdida de agua. Rotura del control electrónico de la temperatura. Rotura del control electrónico. El elemento calentador del agua no funciona correctamente o placa filtrante sucia. El lavavjillas está en grado de señalar un serie de funcionamientos anómalos visualizados en el diplay.55

• CON EL AGUA CALIENTE EL TIEMPO RESTANTE AL TERMINO DEL PROGRAMA SE AJUSTA AUTOMÁTICAMENTE DURANTE EL DESARROLLO DEL MISMO.N.D.= OPCIÓN NO DISPONIBLE SISI

N.D. 75°C 50°C Operaciones a realizar Duraciónmedia enminutos Funciones facultativas Detergente prelavadoDetergente lavado Limpieza filtro y placaControl nivel del abrillantadorControl nivel de la salPrelavado calientePrelavado fríoLavadoPrimer aclarado en fríoSegundo aclarado en fríoAclarado caliente conabrillantadorCon agua fría (15°C)*-Tolerancia ± 10%-Tecla "INICIO DIFERIDO"Tecla "5 IN 1"Tecla "ENERGY" Desarrollo del programma

(PROGRAMA “ACONSEJADO”) Apto para lavar la vajilla y cacerolas con suciedad normal. Apto para lavar cacerolas y toda la vajilla especialmente sucia. Apto para el lavado cotidiano, inmediatamente después de la comida, de vajillas y cacerolas con suciedad normal (MAX 8 cubiertos).

- CLASE A DE LAVADO -

Indicado para el lavado de vajillas y ollas con suciedad normal, utilizando detergentes con enzimas. Programa normalizado EN 50242. Apto para el lavado de vajillas delicada y/o decorada, así como la cristalería. Indicado también para el lavado cotidiano de vajilla delicada poco sucia, a excepción de las sartenes. Ciclo superrápido que se efectua al final de la comida, indicado para un lavado de vajilla para 4/6 personas. Breve prelavado para la vajilla usada en la mañana o al mediodía, cuando se quiere realizar un sólo lavado completo. UNIVERSAL INTENSIVO LAVADO A 59’

RAPIDO 29’ REMOJO FRIO Lavado con prelavado En caso de programa INTENSIVO, hay que añadir una segunda dosis de detergente, unos 20 gramos (1 cucharada sopera) directamente en la lavavajillas. Para el programa LAVADO A 59’ añada 5 gramos. Programa

DELICADO SI* La regulación ha sido introducida en fábrica al nivel 4 (d4) en tanto que esto satisface a la mayor parte de usuarios. Según el nivel de dureza del agua, introducir el valor de descalcificador del siguiente modo:

1. Mantener apretada la tecla "INICIO

DIFERIDO" y a la vez, apretar la tecla "MARCHA/PARO" . Sobre el visor aparecerá el valor "d4" introducido en fábrica.

2. Para cambiar el valor, apretar la tecla

"INICIO DIFERIDO" (con cada presion sobre la tecla, el valor aumenta 1 grado). Después de la aparición del valor "d7", el indicador salta de nuevo al valor "d1".

3. A la aparición del valor deseado,

esperar la señal acústica que indicará que el valor introducido ha estado memorizado.

SISTEMA DE REGULACIÓN

DE LA DESCALCIFICACIÓN

DEL AGUA El agua contiene de forma variable, según la localidad, sales calcáreas y minerales que se depositan en la vajilla dejando manchas blanquecinas. Cuanto más elevado sea el contenido de estas sales, mayor es la dureza del agua. El lavavajillas contiene un descalcificador que, utilizando sales regenerantes especiales para lavavajillas, permite lavar la vajilla con agua sin agentes clacáreos. Puede solicitar el grado de dureza de su agua al Ente distribuidor de su zona. Regulación descalcificación del agua con el descalcificador El descalcificador puede tratar agua con dureza hasta 90ºfH (grados franceses), 50°dH (grados alemanes) a través de 8 niveles de regulación. Los niveles de regulación se relacionan en la siguiente tabla en relación al agua de la red a tratar. Nivel
