MANUALE UTENTE HOD 7X86 S HOOVER

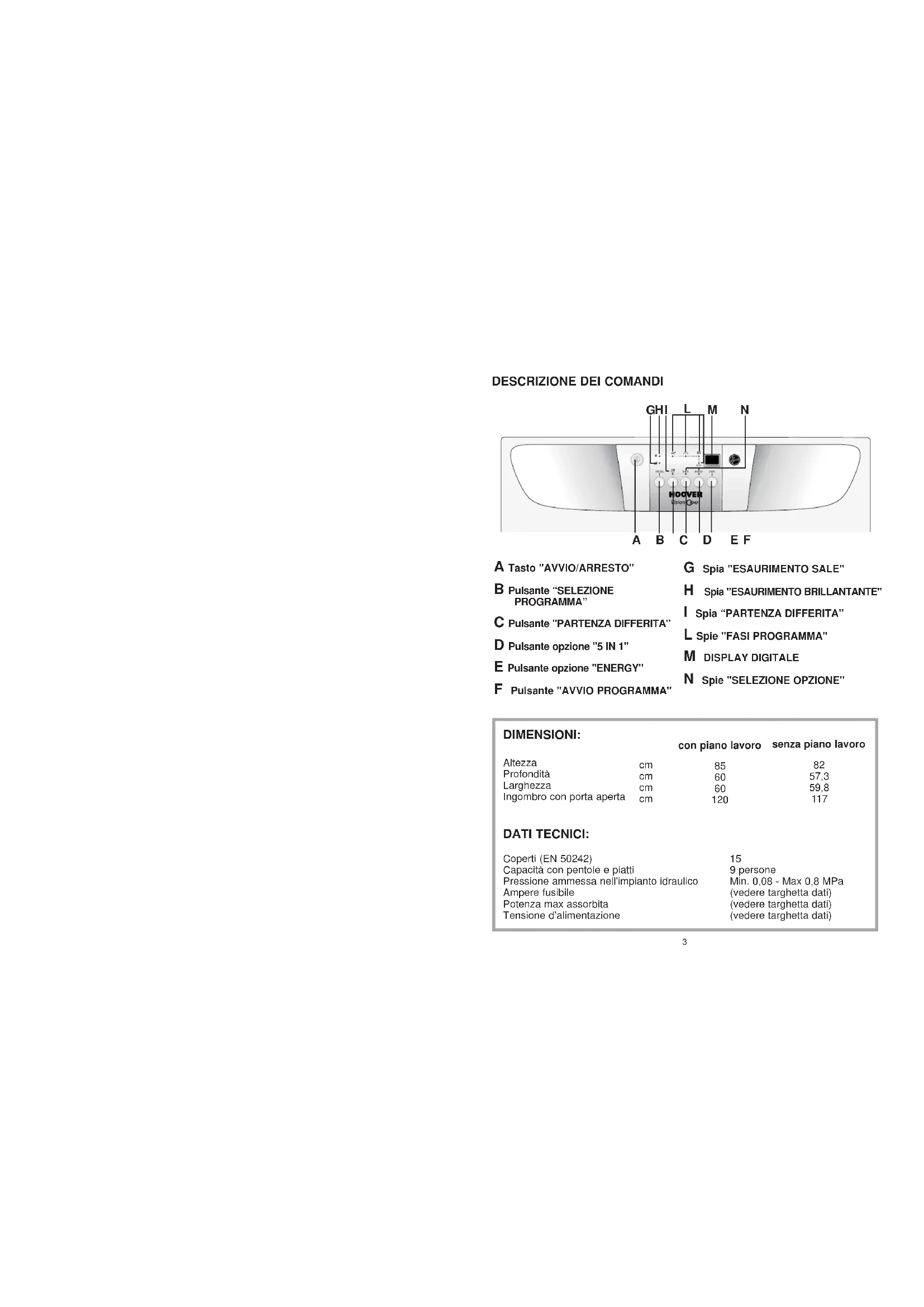

DESCRIZIONE DEI COMANDI

Coperti (EN 50242) Capacità con pentole e piatti Pressione ammessa nell'impianto idraulico Ampere fusibile Potenza max assorbita Tensione d’alimentazione

9 persone Min. 0,08 - Max 0,8 MPa (vedere targhetta dati) (vedere targhetta dati) (vedere targhetta dati) A Tasto "AVVIO/ARRESTO" B Pulsante “SELEZIONE PROGRAMMA” C Pulsante "PARTENZA DIFFERITA" D Pulsante opzione "5 IN 1" E Pulsante opzione "ENERGY" F Pulsante "AVVIO PROGRAMMA" G Spia "ESAURIMENTO SALE"

N Spie "SELEZIONE OPZIONE" Altezza Profondità Larghezza Ingombro con porta aperta

DATI TECNICI: senza piano lavoro

HI G5 Modifica di un programma in corso Se si vuole cambiare o annullare un pro- gramma già in corso, procedere nel seguente modo: ■ Tenere premuto per almeno 5 secondi il pulsante "START" (il programma in corso verrà annullato). ■ A questo punto sarà possibile impostare un nuovo programma. ATTENZIONE! Prima di far partire un nuovo pro- gramma, è bene accertarsi che non sia già stato asportato il detersivo; se lo fosse, ripristinare la dose nel contenitore. Nel caso d’interruzione di corrente, la lavastoviglie conserverà in memoria il programma in fase di svolgimento che verrà ripreso, dal punto in cui era stato interrotto, non appena sarà ripristinata l’alimentazione elettrica. Svolgimento del programma Durante lo svolgimento del programma, nel display viene visualizzato il tempo rima- nente a fine ciclo e le 4 spie di visualizza- zione “FASI PROGRAMMA”: = “LAVAGGIO” = “RISCIACQUO” = “ASCIUGATURA” STOP = “FINE” si illumineranno singolarmente e sequen- zialmente per indicare la fase in corso. Fine del programma La fine del programma verrà indicata tramite un segnale acustico (se non disattivato) della durata di 5 secondi, ripetuto per 3 volte ad intervalli di 30 secondi. La spia di fine pro- gramma si illuminerà ed il display si spegnerà. Sarà quindi possibile prelevare le stoviglie appena lavate e spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO", oppure effettuare un nuovo carico per un altro ciclo di lavaggio. Pulsanti opzione IMPORTANTE Le opzioni eventualmente scelte DEVONO essere attivate o disattivate, PRIMA di premere il pulsante “START”. Pulsante "5 IN 1" Questa opzione permette l'utilizzo ottimale dei detersivi combinati ("3 in 1"/"4 in 1"/ "5 in 1"). Premendo questo pulsante, il pro- gramma di lavaggio impostato viene modi- ficato in modo da ottenere la migliore pre- stazione dai detersivi combinati; inoltre, ven- gono disattivati gli indicatori di mancanza sale e brillantante. ATTENZIONE! Una volta selezionata, l’opzione resta attiva (spia corrispondente accesa) anche per successivi programmi di lavaggio e potrà essere disattivata (spia corrispondente spenta) solo pre- mendo nuovamente il relativo pulsante. IMPORTANTE Con questa opzione attivata, la durata del programma "RAPIDO" viene prolungata di circa 10 minuti. Pulsante "ENERGY" Premendo questo pulsante si aumenta l’intensità del ciclo scelto, aggiungendo un risciacquo e, dove previsto, aumentando la temperatura e la pressione dell’acqua nella fase di lavaggio. Il pulsante "ENERGY" permette di aggre- dire con maggior forza gli sporchi difficili, garantendo sempre i migliori risultati. E’ consigliato per stoviglie molto sporche o quando, non effettuando subito il lavaggio, lo sporco è diventato secco.

E FUNZIONI PARTICOLARI

IMPORTANTE La lavastoviglie dispone di due utilis- sime funzioni: - il programma "consigliato" (preim- postato dalla fabbrica ed ideale per l'uso quotidiano a pieno carico) per una selezione più rapida e sicura; - la funzione "auto-apprendimento", grazie alla quale viene memorizzato il programma utilizzato per almeno 3 volte consecutive, consentendo a chi utilizza sempre lo stesso ciclo di lavaggio, di non dover ripetere ogni volta la programmazione e quindi, di risparmiare tempo. Impostazione dei programmi ■ Aprire lo sportello ed introdurre le stovi- glie da lavare. ■ Premere il tasto "AVVIO/ARRESTO" . ■ Dopo aver premuto il tasto "AVVIO/ARRESTO", nel display verrà visualizzato il programma "consigliato" oppure quello che è stato utilizzato per almeno 3 volte consecutive. ■ Se si desidera selezionare un’opzione, premere il pulsante corrispondente (la spia si illuminerà). I tasti opzione vanno premuti PRIMA della partenza del programma, affin- ché l’opzione sia accettata. ■ Se si desidera scegliere un altro programma, è necessario premere il pulsante "SELEZIONE PROGRAMMA" ("PROGR."). ■ Quando sul display compare il programma desiderato, premere il pulsante "START". Il display visualizzerà il tempo di durata del programma, alternando l'indicazione delle ore a quella dei minuti [Es: 1 h (1 ora) / 25 (25 minuti)]. Se le operazioni precedentemente descritte sono state fatte a sportello aperto, il programma non partirà, fino alla chiusura dello sportello. Interruzione di un programma Sconsigliamo l’apertura dello sportello durante lo svolgimento del programma, in particolare durante la fase centrale del lavaggio e del risciacquo finale caldo. Tuttavia, se a programma avviato si apre lo sportello (per esempio perché si vogliono aggiungere delle stoviglie) la macchina si ferma automaticamente e sul display viene visualizzato lampeggiante il tempo rima- nente alla fine del ciclo. Richiudendo lo sportello, senza premere alcun pulsante, il ciclo ripartirà dal punto in cui era stato interrotto. IMPORTANTE E’ possibile interrompere il program- ma in corso anche senza aprire lo sportello, portando la lavastoviglie in pausa. Per fare ciò, è necessario tenere pre- muto per almeno 3 secondi il pulsan- te "START", rilasciandolo nel momento in cui il display indicherà lampeggiante il programma in corso. Affinché il ciclo riparta dal punto in cui era stato interrotto, è sufficiente premere nuovamente il pulsante "START". ATTENZIONE! Se si apre lo sportello mentre la lava- stoviglie è nella fase di asciugatura, viene attivato un segnale acustico per avvisare che il ciclo non è ancora terminato.SEGNALAZIONE AUTOMATICA DI ANOMALIE

Spegnere la lavastoviglie, aprire il rubinetto e reimpostare il ciclo. Verificare se il tubo di scarico è pie- gato o il sifone otturato e se i filtri sono intasati. Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica. Verificare se il tubo di scarico è pie- gato o il sifone otturato e se i filtri sono intasati. Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica. E' necessario rivolgersi al Servizio Assistenza Tecnica. E' necessario rivolgersi al Servizio Assistenza Tecnica. Pulire piastra filtro. Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica.

ANOMALIA CAUSA RIMEDIO

Sul display compare E2 accompagnato da un breve segnale acustico. Sul display compare

accompagnato da un breve segnale acustico. Sul display compare

accompagnato da un breve segnale acustico. Sul display compare

accompagnato da un breve segnale acustico. Sul display compare

accompagnato da un breve segnale acustico. Sul display compare E8 o Ei accompagnati da un breve segnale acustico. Mancanza acqua (rubinetto dell'ac- qua chiuso). La macchina non riesce a scaricare l'acqua dalla vasca. Perdita di acqua Guasto al controllo elettronico della temperatura. Guasto al controllo elettronico. L'elemento riscaldante dell'acqua non funziona correttamente o piastra filtro intasata. La lavastoviglie è in grado di segnalare una serie di anomalie visualizzate sul display

Pulsante "PARTENZA DIFFERITA" Questo pulsante permette di programmare l'avvio del ciclo di lavaggio, con un ritardo compreso tra 1 e 23 ore. Per impostare la partenza ritardata proce- dere nel seguente modo: ■ Premere il pulsante "PARTENZA DIF- FERITA" (sul display verrà visualizzata la scritta"00"). ■ Premere nuovamente il pulsante per incrementare il ritardo in ore (ad ogni pressione il ritardo viene incrementato di 1 ora, fino ad un massimo di 23). La spia “PARTENZA DIFFERITA” s’illuminerà. ■ Per avviare il conteggio, premere il pul- sante "START" (la spia “PARTENZA DIFFERITA” inizierà a lampeggiare). Alla fine del conteggio, il programma partirà automaticamente (la spia “PARTENZA DIFFERITA” si spegnerà). Se si desidera vedere il programma impo- stato, premere il pulsante "SELEZIONE PROGRAMMA". Se si desidera annullare la partenza ritar- data procedere nel seguente modo: ■ Tenere premuto per almeno 5 secondi il pulsante "START". ■ A questo punto, se si desidera far partire la lavastoviglie, sarà necessario impo- stare nuovamente il programma deside- rato ed eventualmente selezionare i pul- santi opzione, come indicato nel paragrafo "IMPOSTAZIONE DEI PROGRAMMI". Esclusione segnalazione acustica di FINE PROGRAMMA La segnalazione acustica di fine program- ma può essere disattivata nel seguente modo: ■ A lavastoviglie spenta, mantenere pre- muto per qualche istante il pulsante "SELEZIONE PROGRAMMA" e con- temporaneamente premere il tasto "AVVIO/ARRESTO". ■ Sul display apparirà la scritta "b1" che sta ad indicare che la suoneria è attivata. ■ Premere nuovamente il pulsante "SELEZIONE PROGRAMMA" (apparirà la scritta "b0" che sta ad indicare che la suoneria è disattivata). ■ Attendere il segnale acustico che indi- cherà che l'impostazione è stata memo- rizzata. ■ Per riattivare la suoneria, seguire la stessa procedura (la scritta "b1" mostra- ta sul display, starà ad indicare che la suoneria è stata attivata). IMPORTANTE Questa lavastoviglie è dotata di un dispositivo di sicurezza antitrabocco che, in caso di anomalia, interviene scaricando l’acqua in eccesso. ATTENZIONE! Per evitare l'intervento intempestivo del dispositivo di sicurezza antitrabocco, si raccomanda di non muovere o inclina- re la lavastoviglie durante il funziona- mento. Nel caso sia necessario muove- re o inclinare la lavastoviglie, assicurar- si prima che abbia completato il ciclo di lavaggio e che non ci sia acqua nella vasca.9 Operazioni da compiere Svolgimento del ProgrammaDuratamedia inMinutiFunzioniFacoltativeDetersivo prelavaggioDetersivo lavaggio Pulizia filtro e piastraControllo scorta brillantanteControllo scorta salePrelavaggio caldoPrelavaggio freddoLavaggioPrimo risciacquo freddoSecondo risciacquo freddoRisciacquo caldo conbrillantanteCon acqua fredda(15°C)*-Tolleranza ± 10%-Pulsante “PARTENZA DIFFERITA”Pulsante “5 IN 1”Pulsante “ENERGY” SISI 65°C

(PROGRAMMA “CONSIGLIATO”)Adatto al lavaggio di stoviglie e pentolenormalmente sporche.Adatto al lavaggio di pentole e di tutte lealtre stoviglie particolarmente sporche.Adatto al lavaggio quotidiano, subitodopo l’uso, di stoviglie e pentolenormalmente sporche (MAX 8 coperti).- CLASSE

Adatto al lavaggio di stoviglie e pentolenormalmente sporche, utilizzando detersivicontenenti enzimi. Programma normalizzato EN 50242.Adatto al lavaggio di stoviglie delicate econ decorazioni e cristalleria. Indicato anche per il lavaggio quotidianodi stoviglie poco sporche, ad esclusionedelle pentole.Ciclo superveloce da eseguire a finepasto, indicato per un lavaggio distoviglie fino a 4/6 coperti.Breve prelavaggio per le stoviglie usateal mattino o mezzogiorno, quando sivuole rimandare il lavaggio del caricocompleto. UNIVERSALE INTENSIVO A WASH 59’

DELICATO RAPIDO 29’ AMMOLLO Lavaggio con prelavaggioNel caso si imposti il programma INTENSIVO, occorre aggiungere una seconda dose didetersivo, circa 20 grammi (1 cucchiaio da tavola) direttamente nella lavastoviglie. Per il programma A WASH 59', aggiungere 5 grammi.

N.D.* La regolazione è stata impostata dalla fabbrica al livello 4 (d4) in quanto questo soddisfa la maggior parte dell'utenza. A seconda del livello di appartenenza della vostra acqua impostare il valore di decal- cificazione nel seguente modo:

1. Mantenere premuto il pulsante

“PARTENZA/DIFFERITA” e con- temporaneamente inserire il tasto “AVVIO/ARRESTO” . Sul display apparirà il valore di riferi- mento "d4" impostato dalla fabbrica.

2. Per cambiare l'impostazione, premere

il pulsante “PARTENZA/DIFFERITA” (con ogni pressione sul pulsante il valore aumenta di un grado). Dopo aver raggiunto il valore "d7", l'in- dicatore salta di nuovo al valore "d1".

3. Alla comparsa del valore desiderato

attendere il segnale acustico; a questo punto il valore impostato è stato memorizzato.

ZIONE L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e minerali che si possono depositare sulle stoviglie lasciando macchie e depositi biancastri. Più elevato è il contenuto di questi sali, maggiore è la durezza dell'acqua. La lavastoviglie è corredata di un decalcifi- catore che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio delle stoviglie. Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona. Regolazione del decalcificatore con programmatore elettronico Il decalcificatore può trattare acqua con durezza fino a 90°fH (gradi francesi), 50°dH (gradi tedeschi) tramite 8 livelli di regolazione. I livelli di regolazione vengono riportati nella tabella seguente con la relativa acqua di rete da trattare. Livello

°fH (gradi francesi) Durezzadell'acqua °dH (gradi tedeschi) Uso sale rigenerante Regolazione di decalci- ficazione

Il tubo di carico dell’acqua è provvisto di un dispositivo di sicurezza che blocca l’afflusso dell’acqua qualora il tubo di carico si deteriori. Questo fatto viene segnalato dall’apparizione di una tacca rossa nella finestrella «A». In questo caso il tubo di carico acqua dovrà essere necessariamente sostituito. Se la lunghezza del tubo non è sufficiente per un corretto allacciamento, il tubo stesso dovrà essere sostituito con uno di lunghezza adeguata. Richiedere il tubo presso il Centro Assistenza Tecnica.

WATERCONTROL-DISPOSITIVO DI BLOCCAGGIO DELL’ACQUA

Tasto rosso (spia) di valvola bloccata Dispositivo antisvitamento (premere per svitare la ghiera)
