PRAKTLYSING 005.142.74 - Estor enrollable IKEA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estor enrollable conectado
Marca	IKEA
Modelo	PRAKTLYSING 005.142.74
Alimentación	Batería recargable BRAUNIT (2600 mAh / 18,72 Wh) y unidad de alimentación eléctrica ICPSW5-5NA-1 (entrada 100-240 V CA, salida 5 V CC)
Control remoto	Abrir/Cerrar E1766, pila CR2032 (3 V)
Amplificador de señal	Inalámbrico E1746, alcance 10 m en campo libre, frecuencia 2400-2483,5 MHz, potencia de salida 9,6 dBm (EIRP)
Estor conectado	Tipo E2102, funcionamiento con botones arriba/abajo, ajuste de altura mínima
Funciones principales	Subir/bajar el estor, emparejamiento de hasta 10 estores con 1 control remoto, ajuste de altura mínima, reinicio
Carga de batería	Mediante cable USB incluido o conector de 4 pines (8,4 V CC, 2 A), LED indica estado (encendido = cargando, apagado = terminado, parpadeando = error)
Duración de la pila del control remoto	Aproximadamente 2 años en uso normal
Mantenimiento y limpieza	Desconectar antes de limpiar, limpiar con un paño seco
Seguridad	Mantener el control remoto fuera del alcance de los niños, no abrir/reparar uno mismo, riesgo de explosión si la pila CR2032 se reemplaza por un tipo incompatible, temperatura de funcionamiento 0-40 °C, almacenamiento -20 a 25 °C, no exponer al agua ni al calor excesivo
Piezas de repuesto y reparabilidad	No reparar uno mismo, contactar a IKEA para piezas de repuesto (batería, control remoto, amplificador, unidad de alimentación)
Información general	Uso interior únicamente, cumple con la parte 15 de FCC y RSS de Innovation, Science and Economic Development Canada, reciclaje según normativa local

Preguntas frecuentes - PRAKTLYSING 005.142.74 IKEA

¿Cómo instalar el estor PRAKTLYSING?

Conecte la unidad de alimentación eléctrica a un tomacorriente, luego conecte el amplificador de señal. Instale el estor en la ventana e inserte la batería. El estor está entonces listo para usarse.

¿Cómo subir o bajar el estor?

Para una apertura/cierre completo, presione brevemente el botón arriba o abajo del control remoto o del estor. Para un ajuste progresivo, mantenga presionado el botón hasta la altura deseada.

¿Cómo ajustar la altura mínima del estor?

Coloque el estor a la altura deseada, luego presione brevemente el botón arriba o abajo del estor. El estor se mueve ligeramente para confirmar. Para reiniciar, suba el estor completamente y presione dos veces el botón arriba o abajo.

¿Cómo emparejar el control remoto con el estor?

Asegúrese de que el estor esté encendido. Presione brevemente los dos botones del estor (2 minutos para emparejamiento). Coloque el control remoto a menos de 5 cm del estor y mantenga presionado el botón de emparejamiento (en la parte posterior) durante al menos 10 segundos. El indicador LED rojo del control remoto se enciende, el indicador blanco del estor parpadea, luego se realiza el emparejamiento.

¿Qué hacer si el control remoto ya no funciona?

Verifique la pila del control remoto. Si un indicador LED rojo parpadea durante el uso, reemplace la pila por una pila CR2032 nueva. Abra el compartimento en la parte posterior del control remoto para reemplazarla.

¿Cómo recargar la batería del estor?

Utilice el cable USB incluido. Conéctelo a la batería y al amplificador de señal encendido. El indicador LED de la batería indica la carga (encendido = cargando, apagado = cargado, parpadeando = error). Cargue cada 6 meses en uso normal.

¿Cómo reiniciar los dispositivos?

Para el amplificador de señal: con un objeto puntiagudo, presione 5 segundos en el orificio pequeño en la parte inferior. Para el control remoto: presione 4 veces el botón de emparejamiento en menos de 5 segundos (LED rojo parpadea). Para el estor: mantenga presionados los dos botones durante 5 segundos (LED blanco parpadea 4 veces). Después del reinicio, vuelva a emparejar los dispositivos.

El estor se bloquea al bajar, ¿qué hacer?

El estor puede estar mal equilibrado. Súbalo completamente, luego bájelo a la posición deseada. Si el problema persiste, verifique la instalación o contacte a IKEA.

¿Cuáles son las precauciones de seguridad importantes?

No permita que los niños jueguen con el estor o el control remoto. No abrir ni reparar uno mismo. Usar solo en interiores (0-40 °C). No exponer la batería al agua ni a temperaturas >60 °C. Desconectar antes de limpiar.

¿Dónde encontrar piezas de repuesto para este estor?

Contacte su tienda IKEA. Las piezas como la batería (BRAUNIT), el control remoto, el amplificador de señal y la unidad de alimentación están disponibles como piezas de repuesto.

MANUAL DE USUARIO PRAKTLYSING 005.142.74 IKEA

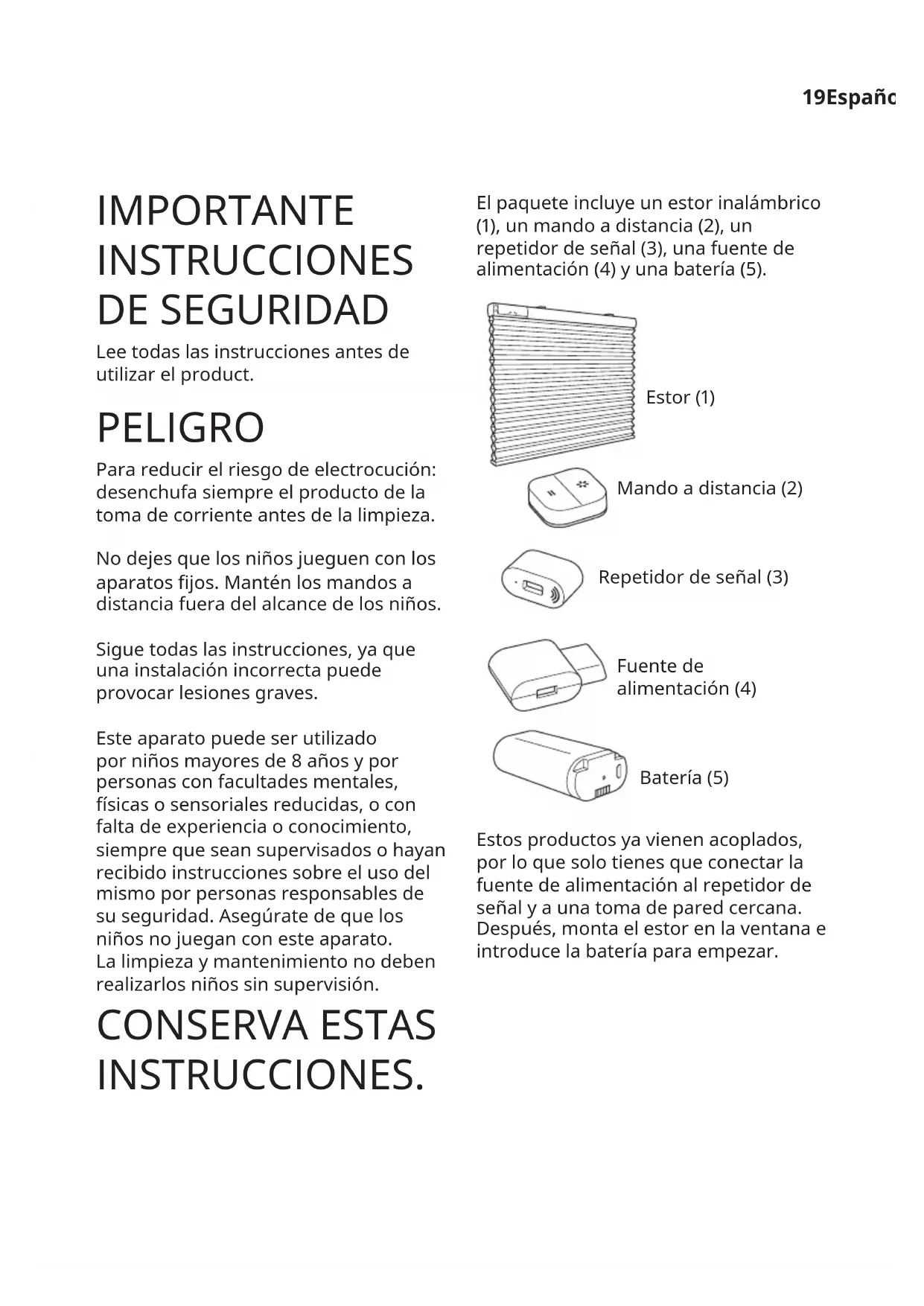

IMPORTANTE INSTRUCCIONES DE SEGURIDAD

Lee todas las instrucciones antes de utiliser el product.

PELIGRO

Para reducir el riesgo de electrucución: desenchufa siempre el producto de la toma de corriente antes de la limpieza.

No dejes que los niños juguen con los aparatos fiejos. Mantén los mandos a distancia fauna del alcance de los niños.

Sigue todas las instrucciones, ya que una instalacion incorrecta puede provocar lesiones graves.

Este aparato pueda ser utilisé por niños mayores de 8 años y por personas con facultades mentales, fibras o sensoriales reduidas, o con falta de experiencia o conocimiento, siempre que Sean supervisados o hayan recibido instrucciones sobre el uso del本身就是 por personas responsables de su seguridad. Asegúrate de que los niños no jugan con este aparato. La limpieza y mantenimiento no deben realizarlos niños sin supervisión.

CONSERVA ESTAS INSTRUCCIONES.

El paquete incluye un estor inalámbrico (1), un mando a distancia (2), un repetidor de senal (3), una fuente de alimentación (4) y una bateria (5).

Estor (1)

Mando a distancia (2)

Repetidor de senal (3)

Fuente de alimentación (4)

Batería (5)

Estos productos ya viene acoplados, por lo que solo Tiene que conectar la fuente de alimentacion al repetidor de senal y a una toma de pared cercana. Despues, monta el estor en la ventsa e introduce la bateria para empezar.

Instruciones de uso

Conecta la fuente de alimentacion a la toma de pared e introduce el repetidor de senal en la ranura libre.

Para la recarga, utilizesolo cables USB compatibles con tu dispositivo y sustituye inmediamente los cables defectuosos.

Funciones del mando a distancia

Arriba:

Pulsa para subir el estor inalámbrico.

Abajo:

Pulsa para bajo el estor inalámbrico.

Acoplamento: se utilizes para añadir productos IKEA Home smart a un sistema.

IMPORTANTE: el repetidor de senal debe connectarse a la alimentacion y encenderse para poder controlar el estor con el mando a distancia.

Función de repetition de la seals

El repetidor deolen TRADFRI permite ampliar el alcance de la senal de los productos IKEA Home smart.

Uso del estor inalábrico

Para subir el estor hasta la posicion mas alta:

Pulsa una vez el botón Arriba (con una breve presión) en el mando a distancia o en el estor.

Para bajo el estor hasta la posición más baja:

Pulsa una vez el botón Abajo (con una breve presión) en el mando a distancia o en el estor.

Para subir el estor:

Mantén pulsado el botón Arriba en el mando a distancia o en el estor.
Mrientras lo Tienes pulsado, el estor sube. Suelta el botón una vez alcanzada la alta眼看 a la alta maxima.

Para bajo el estor:

Mantén pulsado el botón Abajo en el mando a distancia o el estor.
Mientras loienes pulsado, el estor baja. Suelta el botón una vez alcanzada la alta眼看 a la alta maximizinga.

Configurar la alta minima deseada:

Para configurar este;nivel solo se(puedenutilizarlosbotonesdelestor. Pon el estor a laaltitude deseada.A continuacion,pulsa brevementedes veces el boton Arriba o Abajo del estor para guardar esta posicion como nuevoaltitude minima.

El estor se moverá ligeramente hacía arriba o abajo para confirmar el ajuste.

Reconfigurar la alta minima:

Para modifier la.altura minima o volver a la.altura minima predefinida, pon el estor en la posicjion mas alta.A continuacion,pulsa dos veces el boton Arriba o Abajo del estor.

El estor se moverá ligeramente hacía arriba o abajo para confirmar el ajuste.

Repite los pasos anteriores para configurar lareshauna minima deseada.

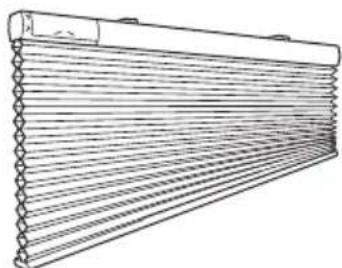

Nivelar el estor

Si el estor se bloquea al bajo lo, es possible que se haya desequilbrado. Sube el estor hasta arriba del todo para que recupere el nivel adecuado.

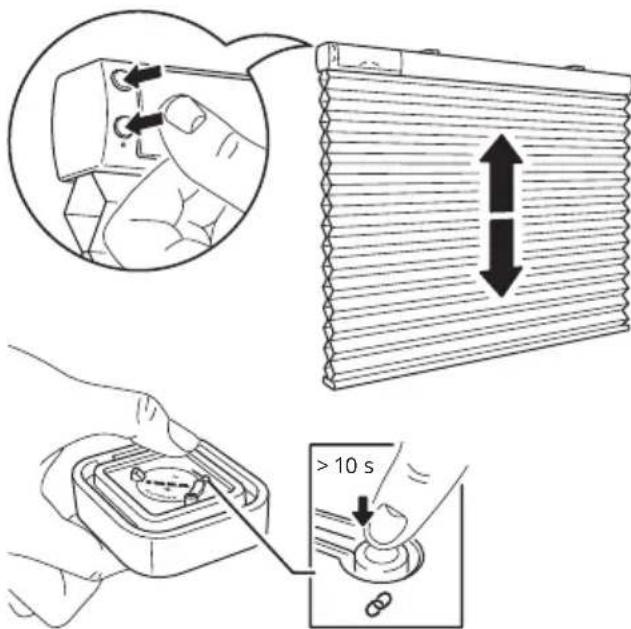

Añadir dispositivos a un mando a distancia

Acoplamento: se usa para adadir Productos IKEA Home smart a un Sistema.

Sigue这些东西 pasos paraañadir másestores inalámbricos a tu sistemas.Compruya que el estor inalámbrico está encendido.

1. Abre la tapa posterior del mando a distancia para encender el botón de acoplamento.
2. Pulsa brevemente los dos botones del estor. De este modo, el dispositivo se reactiva y esta lista para la asociacion durante 2 horas.
3. Mantén el mando a distancia cerca del estor inalámbrico que queresañadir, a no más de 5 cm de distancia de (1).
4. Mantén pulsado el botón de acoplimiento en el mando a distancia durante al menos 10segundos.
5. En el mando a distancia se enciende un piloto LED rojo. En el estor

inalábrico, un piloto LED blanco empieza a atenuarse y parpadea hasta que los dispositivos estén asociados correctamente.

Se pueda acoplar hasta 10 estores inalámbricos a un mando a distancia.

Acopla los estores de uno en uno. Si no consigues acoplar más estores, desconecta temporallmente los que tengas acoplados desconnectando la bateria que hay en el interior del estor. De este modo, se Facilita el proceso de acoplamente.

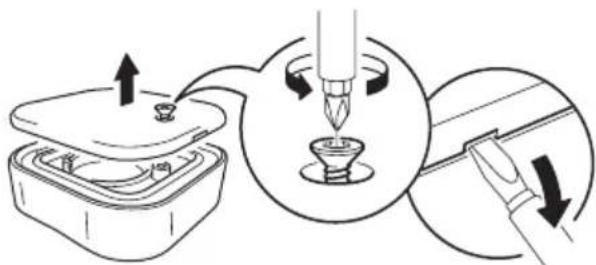

Cambiar la pila del mando a distancia

Si el mando a distancia se usa de forma habitual y correcta, la pila dura alrededor de dos años.

Cuando时代的 elmomento de sustituir la pila, parpadea un piloto LED rojo,msteadas se usa el mando a distancia. Abre la tapa posterior y sustituya la pila por una nuevo del tipo CR2032.

ADVERTENCIA

Riesgo de explosión si se reemplaza la pila por un modelo inadequado. Desearchar las pilas usadas según las instrucciones dadas.

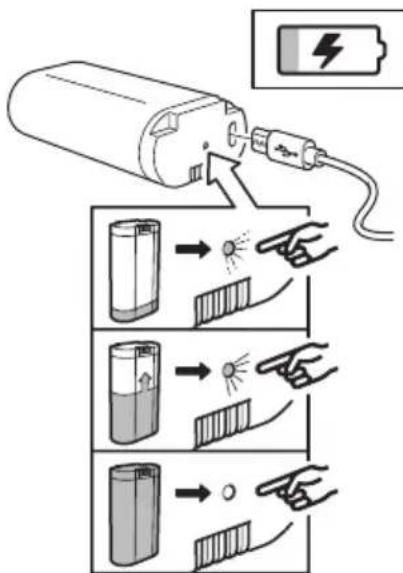

Cargar la bateria

La bateria incluida para el estor inalámbrico puede recargarse a工程技术 de la unidad del repetidor de senal.

Utiliza el cable USB incluido para la recarga.

Durante el uso normal, la bateria debe recargarse cada 6 meses.

Un piloto LED en la batería muestra el estado.

Indicador de estado LED:

Recarga en bajo: luz LED encendida. Recarga completada: luz LED apagada.

Error: la luz LED parpadea.

Restablecimiento de los valores de fabrica

Después de restablecer el repetidor de senal, es necesario acoplar el mando a distancia al repetidor y, a continuación, acoplarlo de nuevo al estor inalámbrico.

Repetidor deolenal:

Con ayud de un objeto punitiagudo, presiona durante 5segundos al menos en el orificio situado en la base del repetidor de senal.

Mando a distancia:

botón de acoplamente 4 veces en 5segundos.Un piloto LED rojo empieza a parpadeare e indica que el mando a distancia se ha restablecido.

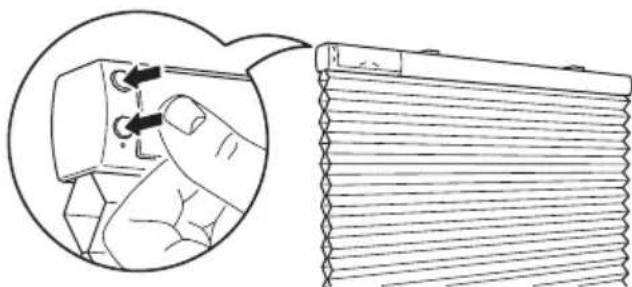

Estor inalámbrico:

Mantén pulsados los dos botones durante 5 segundos.

Un piloto LED blanco parpadea 4 vezes e indica que el estor se ha restablecido.

Información importante

• La fuente de alimentación puede utilizar para recargar la bateria del estor inalámbrico.
• La longitud y calidad del cable USB influyen en la velocidad y las prestaciones de la recarga.
• Durante la recarga, los dispositivosSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEEOEOO
• Desconecta la fuente de alimentacion de la toma de pared antes de limpiarla y cuando no la uses.
• La batería no debe dejarse descargada durante mucho tiempo.
• La bateria no debe recargarse,msteadas止 encontacto conmateriales inflamables,como tejidos.
  -Esta batería solo puede'utilarse con productos IKEA.

IMPORTANTE

Paquete del estor inalábrico:

• Los dispositivos incluidos estan destinados exclusivamente a su uso en espacios interiores y pueda usar a temperatas comprehendidas entre 0 y 40^
• Temperatura de conservacion: de -20 a 25 °C.
• NoURTAR no que el aluz solar directa o a另一边 fuentes de calor, ya que podra sobrecalentarse.
• El alcance entre el transmisor y el receptor se mide a campo abierto.
• Los materiales de construcción y laubicación de las unidades你能 influir en el alcance de la connectividad inalámbrica.

ADVERTENCIA:

Fuente de alimentación:

• La toma de paredDebe estar ubicada cerca del aparato y quedar a mano.
• Si un dispositivo está danado, no debe utilizes y se debe deschar inmediamente.
• No exponer el producto a entornos humedes, mojados o muy polvorientos, ya que podra estropearse.
• No usar nunca un cable USB dañado o defectuoso para la recarga, ya que este pourrait darar el producto y el dispositivo.

Medidas de precaución recomendadas y datos技术和icos: consultar la parte posterior de la fuente de alimentacion.

ADVERTENCIA

Bateria:

• No modificar,(desmontar, Abrir,defer caer, aplastar, pinchar ni destruir la bateria.
• No exponer la batería a la lluvia ni el agua.
• Riesgo de incendio y quemaduras. No exponer la bateria a una temperatura superior a 60^ C ( 140^ F ) ni quemarla.
• Mantener la bateria lejos de llamas vivas y la luz solar para evaporar que acumule calor.
• Mantener la bateria lejos de dispositivos de alta tension.
• Este producto no es un juguete. Mantener lejos del alcance de los niños y asegurarse de que todas las personas que utilizen este producto lean y sigan estas advertencias e instrucciones.
• No provocar cortocircuitos en la bateria ni en las celdas.
• En caso de fuga de las celdas, evaporar que el liquido entre en contacto con la piel y los ojos.

Reparación del producto

No intentes reparar por tu cuenta el producto, ya que alAbrir y quitar las tapasDICables quedar expuesto a posibles descargas lectricas uothers peligros.

INFORMACION SOBRE LA EXPOSICION A RF

Según la normativa sobre la exposión a radiofrecuencias, en conditiones normales de uso el usuario final no deben estar a menos de 20 cm del aparato.

Datasétécnicos

Tipo:	E2102 PRAKTLYSING	Repetidor de señal inalámbrico E1746	Mando a distancia de apertura/cierre E1766
Entrada: 7,2V CC, 2A 5V CC, 1A Pila CR2032 de 3V CC
Alcance: 10 m en campo abierto
	Solo para uso en espacios interiores
Frecuencia de/ função也是如此:	2400-2483,5 MHz
Salida: 9,6 dBm (EI)	RP) 9,6 dBm (EIRP) 7	3 dBm (EIRP)

Unidad de alimentacion electrica

Tip:ICPSW5-5NA-1

Entrada: 100-240 VAC, 50/60 Hz, 0.2A

Salida: 5.0V CC

Carga maxima total: 1.0A, 5.0W

Fabricante: IKEA of Sweden AB

Dirección:

Box 702, SE-343 81 Almhult, SUECIA

Batería

Modelo: batería BRAUNIT

Celda de la batería recargable de iones de litio en el interior.

Solo para uso en espacios interiores.

Este dispositivo cumple la parte 15 de la normativa de la FCC.

Este dispositivo contiene transmisores/receptores exentes de licencia que Cumplen las normas RSS de exencion de licencia del Innovation Science and Economic Development Canada.

El funciona está sujeto a las dos conditiones siguientes:

(1) Este dispositivo no pueda provocar interferencias dañinas, y
(2) Este dispositivo debe acceptoromialquierinterferencia recibida, incluida la interferencia que pueda provocar un funcionaamento no deseado del dispositivo.

ATENCION:

Cualquier cambio o modificacion que se realice en este aparato sin la aprobacion expresa de la parte responsable de la conformidad能把 anular la calidad del usuario para utiliser el aparato.

NOTA:

Este equipo ha sido probado para comprobar que cumple los limites existables en los dispositivos digitales de Clase B, según el apartado 15 del relogamento FCC. Estos limites se han existables para proportionsar una proteccionreasonable contra las interferencias perjudiciales en una instalacion domestica.

Este equipo genera, usa e irradia energia de radiofrecuencia, y si no se instala y se usa de acuerdo con las instrucciones, pueda causar interferencias perjudiciales en las comunaciones por radio. Sin

embargo no existe garantía de que no se produzcan interferencias en una instalación en concreto. Si el equipo produjera interferencias perjudiciales en la recepción de radio o TV, lo que se pueda comprobar encendiando y apagando el equipo, recommendamos al usuario que intente corregir dichas interferencias adoptando una o más de las siguientes medidas:

• Reorientar o recolocar la antenna receptora.
• Augmentar la distancia entre el equipo y el receptor.
• Conectar el equipo a un enchufe o circuitodistinctal que esté conectado el receptor.
• Solicitarridgeal vendedor o a un的技术ico qualificado de radio/TV.

LaImagen del cubo de basura tachado indica que el producto no debe formar parte de los residuos habituales del hogar. Se debe reciclar segun la normativa local medioambiental de eliminacion de residuos. Cuando separates los productos que llevan estaImagen, contribuyes a reducir el volumen de residuos que se incineran o se envian a vertederos y minimas el impacto negativo sobre la salute y el medio ambiente. Para más informacion, ponte en contacto con tu tienda IKEA.
