MANUAL DE USUARIO Z1000.1 PHOENIX GOLD

Ventilador de Refrigeración Integrado - Regula la temperatura del amplificador para mantener su buen rendimiento

Entradas de Alto y Bajo Nivel - Conectividad versátil para adaptarse a cualquier vehículo (Se requiere de un Adaptador ZRHC de Alto Nivel) – El mismo se vende por separado

Conexión de OEM Lista - Compatible con unidades originales o de segunda mano.

Encendido Automático de Alto Nivel - Se enciende el amplificador cuando se suministra una señal de audio (A través del Adaptador de Alto Nivel ZRHC)

Control Remoto de Bajos - Controle el nivel de graves con el ZRBC (se vende por separado)

Circuito de Protección de 4 vías - Potencia térmica / retroceso y altavoz Polaridad / baja tensión.

Bloque de conector robusto - Permite una máxima potencia

Ventilador de Refrigeración Integrado - Regula la temperatura del amplificador para mantener su buen rendimiento

Entradas de Alto y Bajo Nivel - Conectividad versátil para adaptarse a cualquier vehículo (Se requiere de un Adaptador ZRHC de Alto Nivel) – El mismo se vende por separado

Conexión de OEM Lista - Compatible con unidades originales o de segunda mano.

Encendido Automático de Alto Nivel - Se enciende el amplificador cuando se suministra una señal de audio (A través del Adaptador de Alto Nivel ZRHC)

Control Remoto de Bajos - Controle el nivel de graves con el ZRBC (se vende por separado)

Circuito de Protección de 4 vías - Potencia térmica / retroceso y altavoz Polaridad / baja tensión.

Bloque de conector robusto - Permite una máxima potencia

Ventilador de Refrigeración Integrado - Regula la temperatura del amplificador para mantener su buen rendimiento

Entradas de Alto y Bajo Nivel - Conectividad versátil para adaptarse a cualquier vehículo (Se requiere de un Adaptador ZRHC de Alto Nivel) – El mismo se vende por separado

Conexión de OEM Lista - Compatible con unidades originales o de segunda mano.

Encendido Automático de Alto Nivel - Se enciende el amplificador cuando se suministra una señal de audio (A través del Adaptador de Alto Nivel ZRHC)

Control Remoto de Bajos - Controle el nivel de graves con el ZRBC (se vende por separado)

Circuito de Protección de 4 vías - Potencia térmica / retroceso y altavoz Polaridad / baja tensión.

Bloque de conector robusto - Permite una máxima potencia

	Z300.4 Z150.2 Z300.1 Z600.5 Z1000.1
Clase Clase A/B Clase A/B Clase A/B Clase D
Poder (MAX) 1200 Vatios 600 Vatios 1200 Vatios 2400 Vatios 2000 Vatios
Frecuencia de Respuesta	20Hz-20KHz 20HZ	20KHZ 20Hz-400Hz 20Hz-20KHz		20Hz-300MHz
Dimensiones (mm)	312x186x49	232x186x49	312x186x49	372x186x49	312x186x49
Clasificaciones de potencia RMS	60W x 4 @ 4ohm75W x 4 @ 2ohm150Wx2 @ 4ohm puenteado	60W x 2 @ 4ohm75W x 2 @ 2ohm150W x 1 @ 4ohm puenteado	200W x 1 @ 4ohm300W x 1 @ 2ohm	60W x 4 @ 4ohm + 1X200W @ 4ohm 75W x4 @ 2ohm + 1 X300W@2ohm 150x2 @ 4ohmpuenteado + 1 x300@ 2ohm	400w x1 @ 4 ohm 700wx 1 @ 2 ohm 10OOw x 1@ 1 ohm
Relación Señal / Ruido	>50dB	>50dB	>50dB	>50dB	>90dB
Cruce de Paso Alto y Bajo	12dB por Octava	12dB por Octava	12dB por Octava	12dB por Octava	12dB por Octava
Filtro Subsónico	N/A	N/A	12dB por Octava	12dB por Octava	12dB por Octava
Rango de Cruce	50Hz-250Hz	50HZ-250HZ	50Hz-400MHz	50Hz-250Hz(CH1,2,3,4) 50Hz-400Hz(Subwoofer)	30Hz a 300Hz
Rango de Cruce Subsónico	N/A	N/A	10Hz 40Hz 10Hz	40Hz 10Hz a 55Hz
Refuerzo de Graves @ 45Hz	N/A	N/A	0 a +18dB 0 a +18dB	0 a +18dB
Rango de Entrada de Bajo Nivel	0,35 Voltios a 10 Voltios	0,35 Voltios a 10 Voltios	0,35 Voltios a 10 Voltios	0,35 Voltios a 10 Voltios	200 millivoltios a 8 voltios
Rango de Entrada de Alto Nivel	1 Voltio a 30 Voltios	1 Voltio a 30 Voltios	1 Voltio a 30 Voltios	1 Voltio a 30 Voltios	200 millivoltios a 20 voltios
Impedancia de Carga Minima	2 ohmios estéreo y 4 ohmios puenteados	2 ohmios estéreo y 4 ohmios puenteados	2 ohmios	2 ohmios estéreo y 4 ohmios puenteados	2 Ohmios

NOTE:

Los amplificadores Phoenix Gold, Series Z, tienen una impedancia de carga minima de 2 ohm por canal 4 ohm puenteados.

(Con la excepcion de Z1000.1 - el cual es solo 1 Ohm)

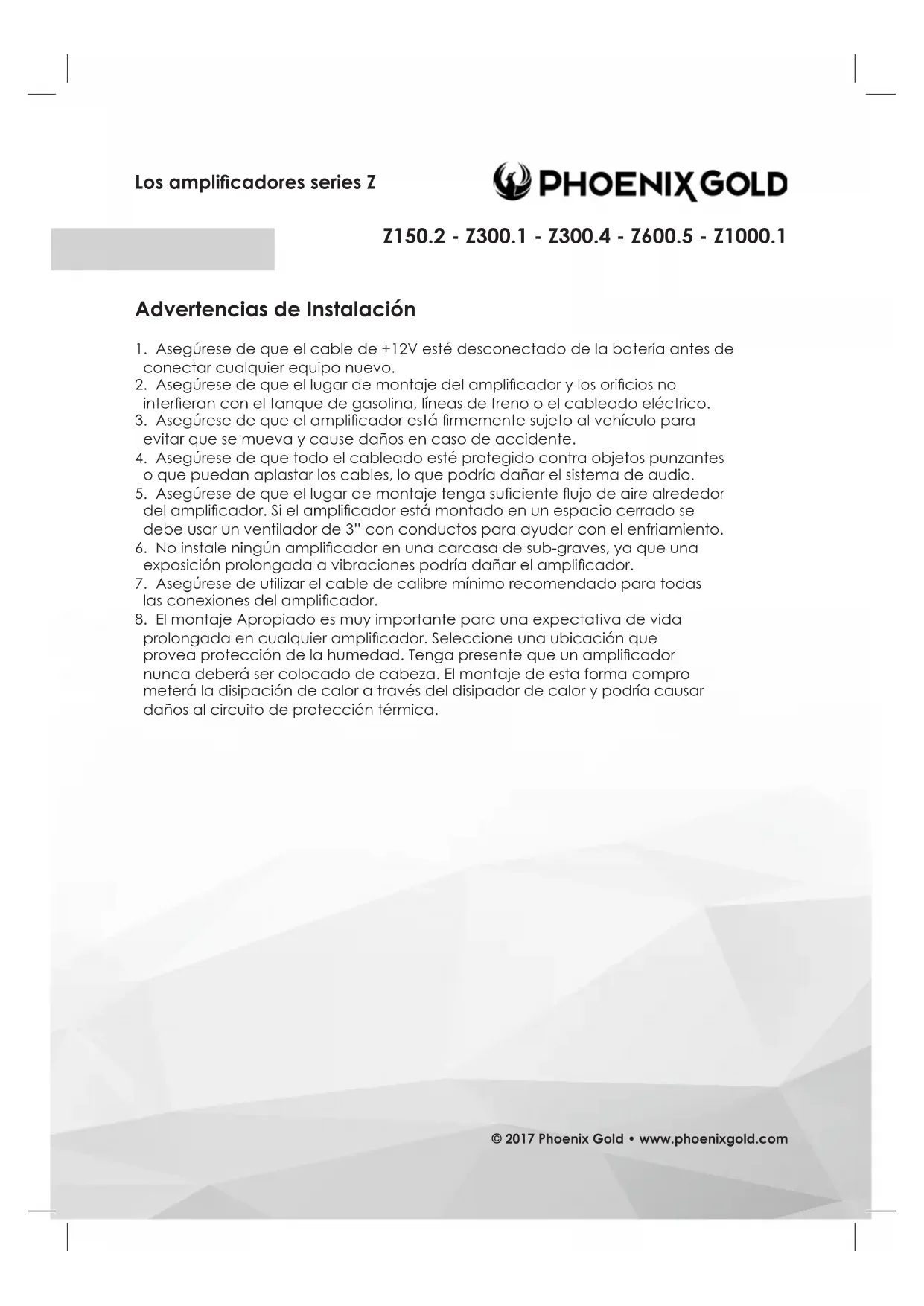

Advertencias de Instalación

1. Asegúrese de que el cable de +12V esté desconectado de la batería antes de conectar cualquier equipo nuevo.

2. Asegúrese de que el lugar de montaje del amplificador y los orificios no interfieran con el tanque de gasolina, líneas de freno o el cableado eléctrico.

3. Asegúrese de que el amplificador está firmemente sujeto al vehículo para evitar que se mueva y cause daños en caso de accidente.

4. Asegúrese de que todo el cableado esté protegido contra objetos punzantes o que puedan aplastar los cables, lo que podría dañar el sistema de audio.

5. Asegúrese de que el lugar de montaje tenga suficiente flujo de aire alrededor del amplificador. Si el amplificador está montado en un espacio cerrado se debe usar un ventilador de 3" con conductos para ayudar con el enfriamiento.

6. No instale ningún amplificador en una carcasa de sub-graves, ya que una exposición prolongada a vibraciones podría dañar el amplificador.

7. Asegúrese de utilizar el cable de calibre mínimo recomendado para todas las conexiones del amplificador.

8. El montaje Apropiado es muy importante para una expectativa de vida prolongada en cualquier amplificador. Seleccione una ubicación que provea protección de la humedad. Tenga presente que un amplificador nunca deberá ser colocado de cabeza. El montaje de esta forma compro meterá la disipación de calor a través del disipador de calor y podría causar daños al circuito de protección térmica.

Conexión

Asegúrese de que el sistema de audio está apagado antes de hacer cualquier conexión al amplificador, parlantes o unidad de fuente. De no ser así, podría resultar en daño permanente al sistema de audio.

Asegúrese de que el cable de calibre correcto está siendo utilizado para todas las conexiones, consulte el diagrama para calcular el cable, proporcionado a continuación, para el calibre correcto para su instalación.

Amps Totales	Largo de Cable >	M 0-1 1-2 2-3 3-4 4-5 5-6 6-7 7-9
		FT 0-4 4-7 7-10 10-13 13-16 16-19 19-22 22-28
0-20		14	12	12	10	10	8	8	8
20-35		12	10	8	8	6	6	6	4
35-50		10	8	8	6	4	4	4	4
50-65		8	8	6	4	4	4	4	2
65-85		6	6	4	4	2	2	2	0
85-105		6	6	4	2	2	2	2	0
105-125		4	4	4	2	0	0	0	0
125-150		2	2	2	0	0	0	0	0

El gráfico anterior muestra los calibres de cable que podrán ser utilizados, en caso de no ser aceptable un calibre para 0.5 voltios. Si se está utilizando un cable de aluminio, los calibradores deben ser de un tamaño aún mayor para compensar. El cálculo del tamaño del calibre del cable deberá tomar en cuenta la resistencia de conexión del terminal.

CONEXIÓN DEL AMPLIFICADOR

Asegúrese de que TODAS las demás conexiones por cable estén completes antes de conectar este cable a la batería. Los amplificadores de PHOENIX GOLD deberán estar conectados directamente al terminal de la batería de 12v usando el cable de calibre apropiado. Comience en la bacteria del vehículo y coloque el cable a través del amplificador. PHOENIX GOLD recomienda el uso de anillos de goma cuando pase algún cable a través de paneles de metal, con el fin de evitar esquinas puntiagudas o paneles que puedan cortar a través del aislamiento del cable. Un fusible o disyuntor en línea DEBERÁ ser utilizado entre 30cm (12") de su batería, esto evitará el riesgo potencial de incendios causado por un cortocircuito en su

en su Cable de Energía (ver tabla de especificaciones para obtener las Clasificaciones recomendadas de fusibles / disyuntor en línea). Conecte el otro extremo de su cable de energía a la batería, pero recuerde dejar apagado el fusible o el disyuntor hasta que se hayan realizado todas las conexiones de los cables.

2. Encendido Remoto

Esta conexión enciende el amplificador y deberá estar conectada al cable de 'Encendido Remoto' de la Unidad Central. Si una no está disponible, se debe utilizar una fuente conmutada + 12v, tal como un cable de antena de potencia o ACC + 12v. Si usted está utilizando una salida (altavoz) de alta calidad y no está disponible un cable de encendido remoto, use en su lugar el interruptor de "Encendido Automático", estableciéndolo en ON (Encendido).

3. Conexión a Tierra

Conecte primero el cable de Conexión a Tierra a su amplificador. Asegúrese de que la localización está en una buena fuente a tierra (Preferiblemente, el chasis/fondo de la carrocería). Analice el área que dese utilizas y asegúrese de que está libre de cableado, tuberías de vacío, líneas de frenos y de combustible. Utilice un cepillo de alambre o papel de lija para exponer el metal por completo, esto proporcionará un contacto de alta corriente para su conexión a tierra. Utilice el cable del mismo calibre para el cable de tierra como se realizó respecto al cable de alimentación. Asegure el cable de tierra al punto de conexión a tierra con un tornillo, arandela de estrella y la fuerca. Aplique un poco de silicona neutra de curado al perno y al metal descubierto para evitar posibles fugas de agua y óxido. Conecte el otro extremo de su cable de tierra al amplificador.

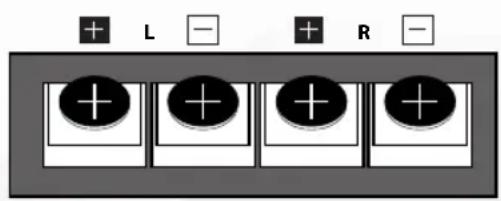

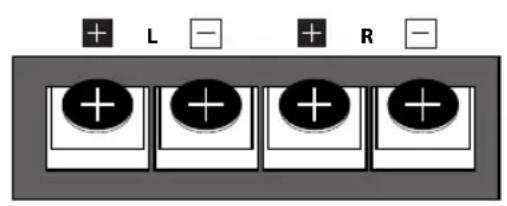

4. Conexión de Salida del Amplificador (Z300.4-Z150.2-Z600.5)

Asegúrese de que se observa la polaridad correcta cuando conecte los altavoces/subwoofers 2 Ohm como impedancia mínima del Altavoz para la función estéreo (por canal) 4 Ohm como impedancia mínima del Altavoz para la operación puenteada.

El Amplificador Monobloque Z300.1 provee conexiones de salida duales para simplificar el cableado cuando utilice 2 subwoofers o un subwoofer de doble bobina de voz. Tanto el terminal positivo como negativo, deberán estar conectados o vinculados internamente en paralelo. Para las bobinas duales (2x4 ohm) o Dos subwoofers de una sola bobina (4 ohmios); conecte cada bobina a un terminal positivo o negativo. Para un Subwoofer estándar de una sola bobina, conecte a cualquiera de los terminales positivos o negativos.

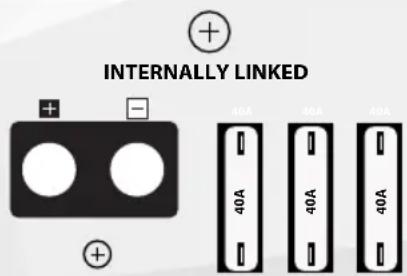

INTERNALLY LINKED 40A 40A 40A 40A 40A 40A

4C. Salida de Canal Único (SOLO Z1000.1) (1 Ohm mínimo)

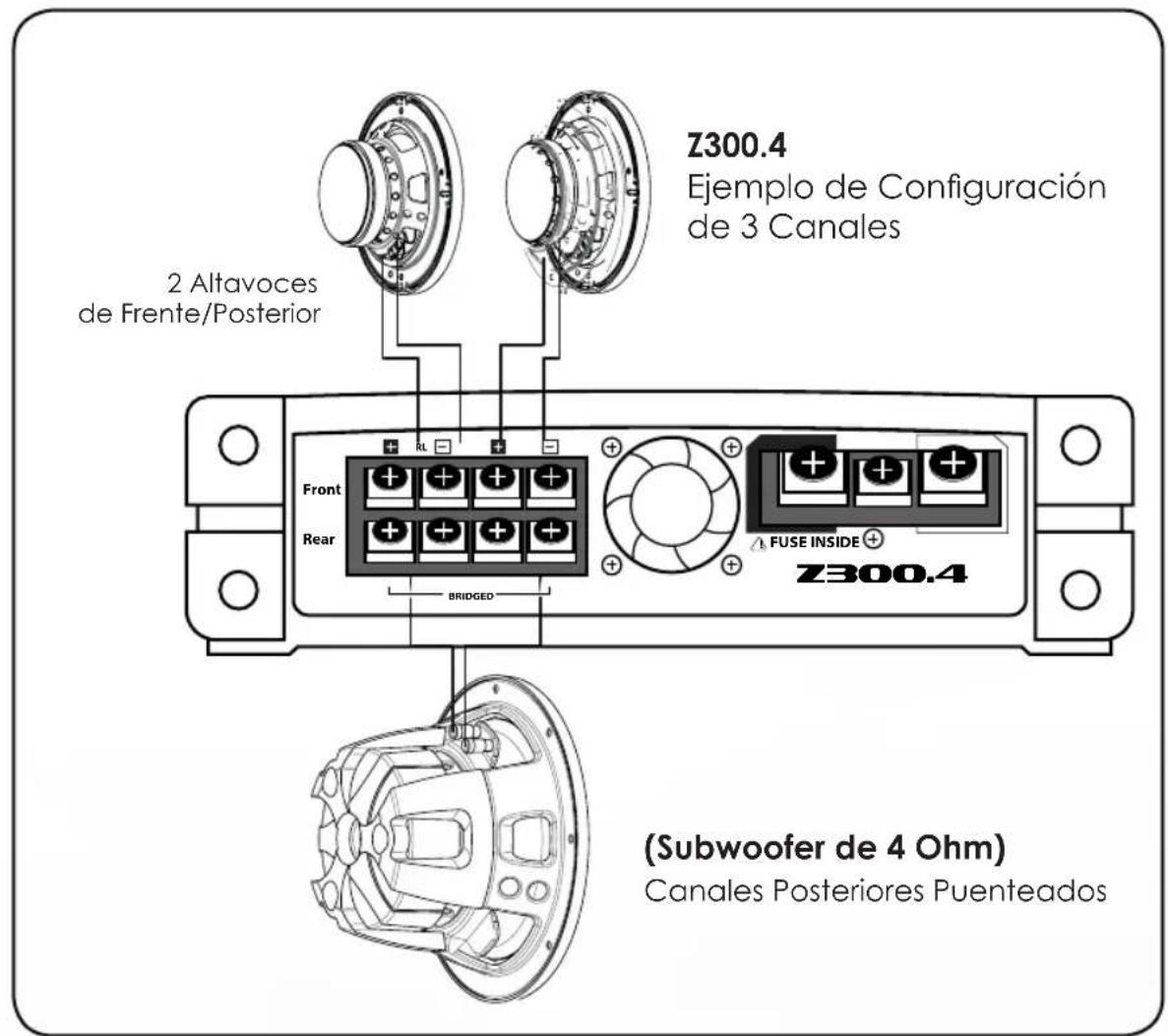

Z300.4 Ejemplo de Configuración de 3 Canales 2 Altavoces de Frente/Posterior Front Rear BRIDGED FUSE INSIDE Z300.4 (Subwoofer de 4 Ohm) Canales Posteriores Puenteados

Z150.2

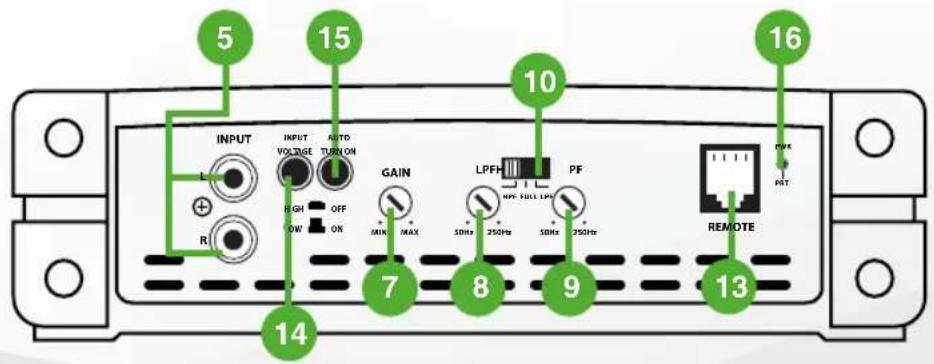

5 15 10 16 INPUT VOLTAGE AUTO TURN ON HIGH OFF ON GAIN LPFH PF MIN MAX 30Hz 250Hz 30Hz 250Hz REMOTE R 7 8 9 13 14

5. Subwoofer de Entradas RCA Delantera-Trasera

Elija los cables RCA de longitud correcta para conectar las salidas RCA de la fuente/unidad principal, a los conectores de salida del amplificador. Coloque los Cables RCA en el lado opuesto del vehículo, al cable de poder y al grupo de cableado del vehículo. Evite el motor del ventilador eléctrico y el cableado. Asegúrese de que sigue el balance correcto. (L IZQUIERDA = Blanco o Negro. R DERECHA = Rojo)

6. Salidas de RCA de Bajo Nivel (Solo Z300.1 + Z1000.1)

Utilice estos conectores RCA para conectarse a un amplificador secundario. Esta salida es una conexión de paso a través de los conectores de entrada del RCA, de forma que el nivel de señal y la frecuencia de respuesta es la misma que la señal de entrada original.

7. Ganancia / Control de Nivel (Sub/Delantero/Trasero)

Este control es utilizado para igualar el nivel de entrada del amplificador con el nivel de salida de la unidad principal. Recomendamos utilizar el método a continuación, de no seguir estos pasos, podría resultar en daños al sistema de audio.

1. Coloque la Ganancia del Amplificador en Cero.
2. Coloque el Volumen de la Unidad Principal en % y los graves y agudos a cero.
3. Ajuste la Ganancia/Control de Nivel del Amplificador hasta que el volumen máximo deseado sea conseguido sin distorsión.
4. Realice ajustes precisos para ajustar la instalación.

8. Filtro de Cruce de Paso Alto

Coloque el interruptor de cruces en HP y coloque este control en 65Hz o más cuando use altavoces más pequeños que 6 x 9". Cuando un subwoofer este siendo utilizado en el sistema, esta característica está diseñada para filtrar todas las frecuencias de graves que solo los subwoofers producirían. Vea la tabla de especificaciones para el rango de frecuencia ajustable.

9. Filtro de Cruce de Paso Bajo

Asegúrese de que la frecuencia de cruce está establecida a 100Hz o menos. Esta característica deberá de ser utilizada con un subwoofer para filtrar todas las frecuencias de medias a altas que solo los altavoces de rango complete pueden producir. Vea la tabla de especificaciones para el rango de frecuencias ajustable.

10. Interruptor Cruzado

Completo – Esta configuración es utilizada para grandes altavoces (ej: 6 X 9") o altavoces con los cuales no ha sido incluido un subwoofer en el sistema. La señal amplificada de audio no está filtrada, de forma que el rango completo de la señal de audio es enviada a los altavoces.

Baja - Esta configuración es utilizada cuando se un subwoofer y solo permitirá que las frecuencias por debajo de las configuraciones del filtro de paso de bajo pasen a través de él.

Alto – Utilizado en altavoces de rango medio cuando un subwoofer separado está conectado. Este ajuste sólo permitirá que las frecuencias por encima de la configuración del filtro de paso alto establecido pasen a través de él.

11. Filtro Subsónico (Z300.1 + Z1000.1)

Este es un control variable que filtra todas las frecuencias subsónicas de graves por debajo del punto establecido. Estas son frecuencias que no son audibles. Estas frecuencias pueden dañas los subwoofers. Vea la tabla de especificaciones para el rango ajustable de frecuencias.

12. Refuerzo de Graves (Z300.1 + Z1000.1)

Este control ajusta el refuerzo de graves a 45Hz, desde 0 a +18dB. Comenzando de 0 e incrementándose gradualmente hasta el nivel deseado. Utilice este control con extremo cuidado dado que en caso contrario podría resultar en daño a los subwoofers.

13. Puerto de Control Remoto de Graves

Esta conexión deberá ser utilizada con el control remoto opcional.

(ZRBC – vendido por separado) para ajustar el nivel de graves desde cualquier ubicación dentro del vehículo.

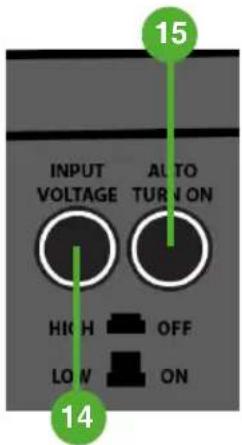

15 INPUT VOLTAGE AUTO TURN ON HIGH OFF LOW ON 14

14. Voltaje de Entrada

Esta función alterna el Voltaje de Entrada entre la conexión del Nivel Bajo (cable RCA) y el nivel Alto (cable de Altavoces). Donde son preferibles posibles conexiones RCA (Bajo Nivel).

Haut

La Configuración Alta es seleccionada cuando el adaptador de Alto Nivel de Phoenix Gold (se vende por separador) es utilizado para conectar una señal de rango total desde las conexiones de altavoz en la unidad de fuente (principal) al amplificador. Simplemente conecte los cables del altavoz a las conexiones de entrada observando la polaridad y luego conectando el ZRHC de PHOENIX GOLD a las entradas RCA en el Amplificador.

Baja

La configuración baja es para las conexiones RCA desde la unidad de fuente (principal) al amplificador. Conecte los inter-conectores RCA a los conectores apropiados de salida de línea en la unidad principal de fuente y conecte las entradas RCA al Amplificador. Este es el método de instalación recomendable, puesto que provee una señal de audio de mayor calidad.

15. Encendido Automático

Interruptor de Encendido Automático = 12V

Si está utilizando a una fuente de alimentación conmutada de 12V al terminal remoto del amplificador este interruptor debe estar en la posición de apagado. Si no está utilizando una fuente conmutada y el amplificador está conectado a entradas de alto nivel, este interruptor debe estar en la posición de encendido.

16. LED de Potencia / Protección

PROBLEM POSSIBLE REASON SOLUTION
El Amplificador no cambia a la Luz de Encendido.	No 12V al cable de alimentación	Revise los fusibles y conexiones hacia la batería.
	No llega energía al cable remoto	Revise las conexiones de encendido automático a la unidad principal.
	Fusible Roto Remplace	el fusible con el tipo y amperaje correcto
	No hay Conexión a Tierra Revise que el cable de conexión a tierra esté conectado correctamente al amplificador y al vehículo / cuerpo del chasis.
El Amplificador no Funciona Estado de LED = ROJO	Amplificador demasiado caliente	Mueva el amplificador a una zona ventilada. Apagar la unidad principal.
	Los Cables de los altavoces recibieron un Cortocircuito	Compruebe que no hay cables de altavoz causando cortocircuito a otro cable o al chasis del vehículo.
Sin Sonido LED = Verde	Señal RCA Revise la	conexión RCA a la unidad principal.
	Control de ganancia no configurado	Asegúrese de haber establecido el control de ganancia de nivel del amplificador.
	Unidad Principal Revise	el Volumen de la Unidad Principal.
	Amplificador Compruebe todas las conexiones de energía, conexión remota y tierra.
	Altavoces Verifique	que los Altavoces estén correctamente conectados. Revise que no hayan sufrido cortocircuitos.
