DW50R4070FS - Lavavajillas SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas integrable
Marca	Samsung
Modelo	DW50R4070FS
Dimensiones (Al x An x Pr)	85 x 60 x 55 cm
Peso	45 kg
Capacidad	13 cubiertos
Alimentación eléctrica	220-240 V ~ 50 Hz, 16 A
Presión de agua	0,04 – 1 MPa
Consumo de energía (ciclo ECO)	0,755 kWh
Consumo de agua (ciclo ECO)	9,5 L
Duración del ciclo ECO	220 min
Nivel sonoro (ciclo ECO)	44 dB
Ciclos disponibles	ECO, Automático, Normal, Intensivo, Delicado, Express, Rápido, Prelavado, Silencio absoluto, Autolimpieza
Opciones	Inicio diferido, Bloqueo de control, Saneamiento
Funciones especiales	Aqua Stop, Descalcificador de agua ajustable, Puerta automática
Material de la puerta	Acero inoxidable
Mantenimiento	Limpieza de filtros mensual, limpieza de brazos rociadores, ciclo Autolimpieza
Seguridad	Sistema antifugas Aqua Stop, bloqueo infantil a través del control
Piezas de repuesto disponibles	Juntas, bisagras, brazos rociadores, filtros, cestas (10 años mínimo)

Preguntas frecuentes - DW50R4070FS SAMSUNG

¿Qué hacer si el lavavajillas no arranca?

Verifique que la puerta esté bien cerrada y que el pestillo esté enganchado. Asegúrese de que el cable de alimentación esté conectado y que el grifo de agua esté abierto. Si el panel está bloqueado, desactive la función Bloqueo de control.

¿Cómo eliminar los malos olores del lavavajillas?

Ejecute un ciclo vacío con un poco de detergente, preferiblemente el ciclo Autolimpieza o Intensivo. Limpie regularmente los filtros y las juntas de la puerta.

¿Por qué la vajilla queda mojada después del ciclo?

Verifique el nivel de abrillantador en el depósito y ajuste la configuración (de d1 a d5). No sobrecargue el aparato. Si la opción Saneamiento está seleccionada, use abrillantador.

¿Qué significa el código de error LC?

El código LC indica una fuga. Cierre inmediatamente el grifo de agua y corte el disyuntor. Contacte a un técnico autorizado de Samsung.

¿Cómo limpiar los filtros del lavavajillas?

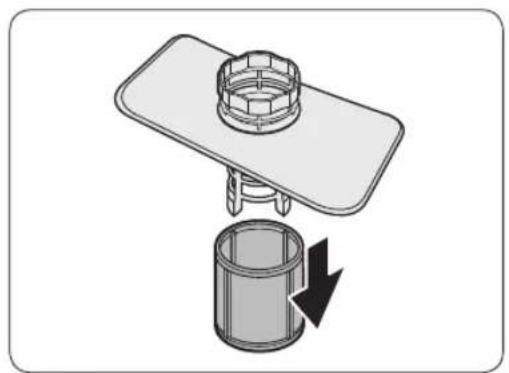

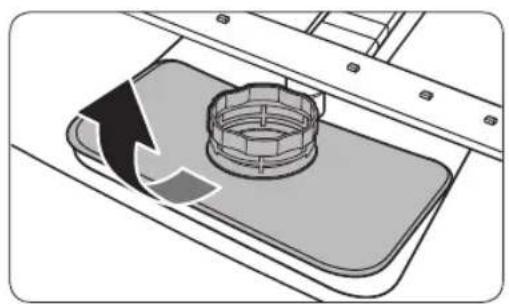

Retire la cesta inferior, gire la manija del filtro en sentido antihorario para desbloquear el prefiltro. Retire el prefiltro y el microfiltro, enjuáguelos con agua clara, luego vuelva a montar todo bloqueando.

¿Qué ciclo usar para una vajilla muy sucia?

Use el ciclo Intensivo que incluye un prelavado a 50°C y un lavado principal a 65°C, con una duración de aproximadamente 175 minutos.

¿Cómo ajustar la dureza del agua?

Mantenga presionado el botón A durante 5 segundos, luego presione Inicio diferido para seleccionar el menú de ajuste. Elija un nivel de H1 (agua blanda) a H6 (agua dura) según la dureza de su región.

¿Puedo usar detergente en pastilla?

Sí, pero asegúrese de usar la cantidad adecuada. Añada abrillantador para mejorar el secado. Para una vajilla muy sucia, coloque una pequeña cantidad adicional de detergente en la puerta.

¿Cómo reducir el ruido del lavavajillas?

Use el ciclo Silencio absoluto que es 2 dB más silencioso que el ciclo ECO. Asegúrese de que el aparato esté nivelado y que los brazos rociadores no toquen la vajilla.

¿Qué hacer si aparecen manchas blancas en la vajilla?

Esto indica agua demasiado dura. Verifique el nivel de sal en el depósito y el ajuste del descalcificador. Asegúrese de que la tapa del depósito de sal esté bien apretada.

MANUAL DE USUARIO DW50R4070FS SAMSUNG

Uso del brillantante 9

Uso del brillantante

Serbatoio brillante

Guía de Diseño ecológico

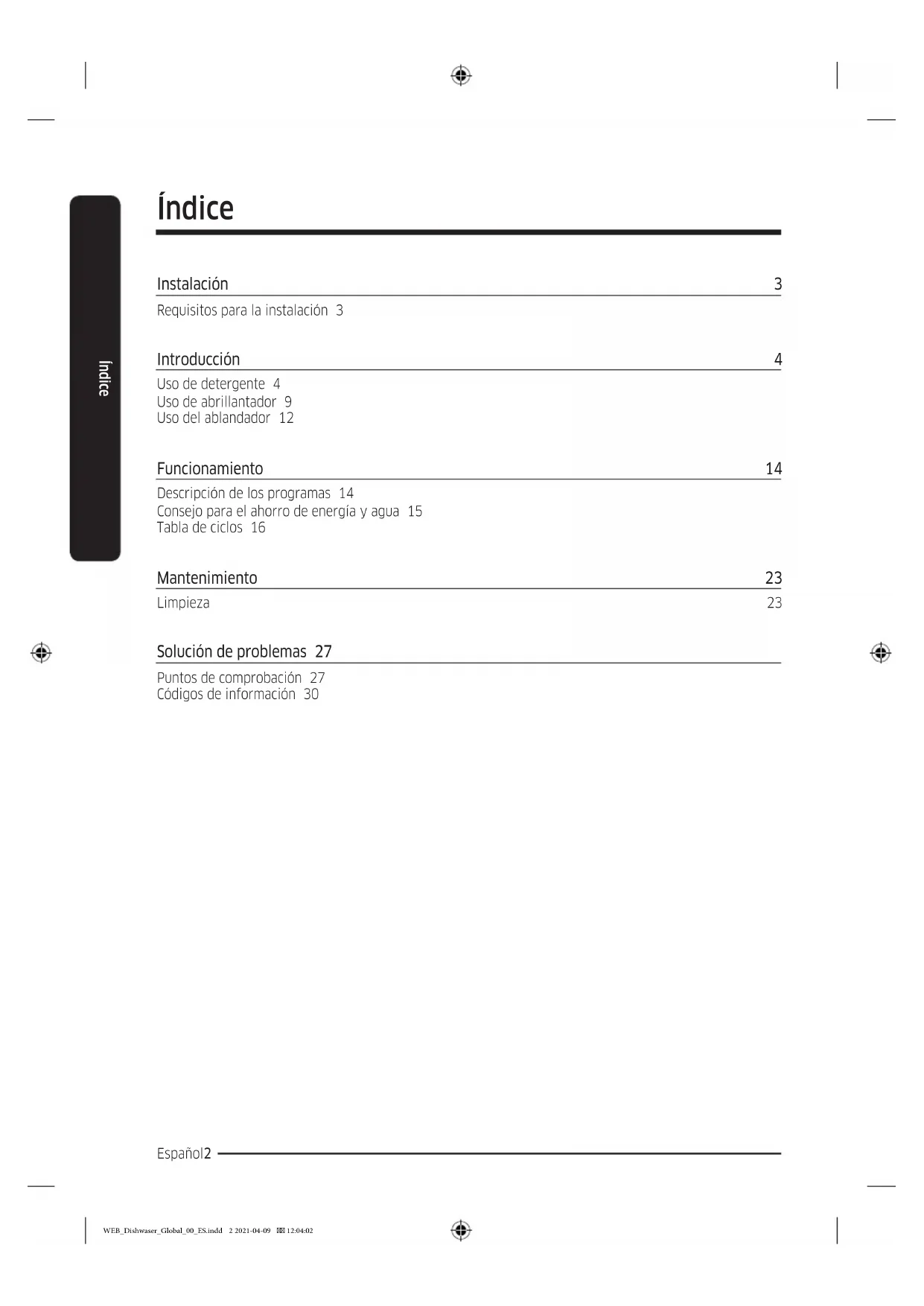

Índice

Instalación 3

Requisitos para la instalación 3

Introducción 4

Uso de detergente 4

Uso de abrillantador 9

Uso del ablandador 12

Funcionamiento 14

Descripción de los programas 14

Consejo para el ahorro de energía y agua 15

Tabla de ciclo 16

Mantenimiento 23

Limpieza 23

Solución de problemas 27

Puntos de comprobación 27

Códigos de información 30

Español 2

Instalación

Requisitos para la instalación

Para prevenir el riesgo de incendio, descarga eléctrica o lesiones personales, todo el cableado y la toma de tierra deben ser realizados por un técnico calificado.

Fuente de alimentación

• Un circuito de derivación individual de 220-240 V~, 50 Hz, exclusivo para el lavavajillas.
• Enchufe de corriente con una corriente máxima permitida de 16 A (máximo 11 A para el lavavajillas)

ADVERTENCIA

• No utilice un cable alargador.
• Utilice solo el enchufe que viene con el lavavajillas.
• Una vez finalizada la instalación, asegúrese de que el enchufe de alimentación no está doblado ni dañado.

Toma de tierra

Para una toma de tierra permanente, el lavavajillas debe estar correctamente conectado a un sistema de metal conectado a tierra o a un sistema de cableado permanente. El conductor de conexión a tierra debe funcionar con los conductores del circuito y conectarse al terminal de conexión a tierra o al cable del lavavajillas.

ADVERTENCIA

• No conecte el cable a tierra a tuberías de plástico, tuberías de gas o a las cañerías de agua caliente. La conexión inadecuada de los conductores de conexión a tierra puede causar descargas eléctricas.
• No modifique el enchufe de alimentación del lavavajillas. Si el enchufe de alimentación no se ajusta a la toma de corriente, solicite a un electricista calificado que instale una toma adecuada.

Suministro de agua

• La red de suministro de agua debe soportar presiones de agua entre 0,04 y 1 MPa.
• La temperatura del agua debe ser inferior a 60°C .
• En el grifo de agua se debe instalar una llave de paso macho de 3/4'' (1,9 cm).

Para reducir el riesgo de fugas:

• Asegúrese de que los grifos del agua sean fácilmente accesibles.
• Cierre el grifo de agua cuando no utilice el lavavajillas.
• Compruebe regularmente si hay fugas en las conexiones de las mangueras de agua.
• Para detener cualquier fuga, selle las conexiones de la tubería de agua y las juntas con cinta de teflón o material sellante.

Aqua-Stop

El Aqua-Stop es un componente eléctrico diseñado para detectar fugas de agua. Aqua-Stop se conecta a la manguera de agua y corta el flujo de agua automáticamente si esta se ve dañada.

PRECAUCIÓN

• Maneje el Aqua-Stop con cuidado.
• No doble ni tuerza la manguera de agua conectada al Aqua-Stop. Si el Aqua-Stop está dañado, cierre los grifos de agua y desenchufe el cable de alimentación inmediatamente. A continuación, póngase en contacto con un centro de atención al cliente local de Samsung o con un técnico autorizado.

Basamento

• Utilice las patas de altura ajustable para asegurarse de que el lavavajillas esté nivelado.
• Cuando se haya completado la nivelación, compruebe si la puerta se abre y se cierra correctamente.

Introducción

Hay dos tipos de dispensadores, como se indica a continuación. Revise las instrucciones del dispensador adecuado para su lavavajillas.

Tipo A Tipo B

Uso de detergente

En todos los ciclos del lavavajillas se tiene que poner detergente en el compartimento correspondiente. Ponga el detergente recomendado según el programa seleccionado para asegurar el mejor rendimiento.

ADVERTENCIA

• No introduzca detergente para lavavajillas en la boca. Evite inhalar las emanaciones del detergente. Los detergentes para lavavajillas contienen productos químicos irritantes y cáusticos que pueden causar problemas respiratorios. Si ha ingerido detergente o inhalado emanaciones, solicite atención médica inmediatamente.
• Mantenga el detergente para lavavajillas fuera del alcance de los niños.

PRECAUCIÓN

• Utilice solo detergentes para lavavajillas. Otros tipos de detergente producen demasiada espuma, lo que puede reducir el rendimiento del lavavajillas o causar un mal funcionamiento.
• El lavavajillas puede no lavar bien si no hay suficiente detergente. Para recipientes con suciedad normal, recomendamos 20-25 gramos; sin embargo, esto puede variar dependiendo del fabricante del detergente. Por lo tanto, siga las recomendaciones del fabricante correspondiente.
• Recomendamos 15-20 gramos para los modelos DW5 *

Llenado de detergente

• Tipo A

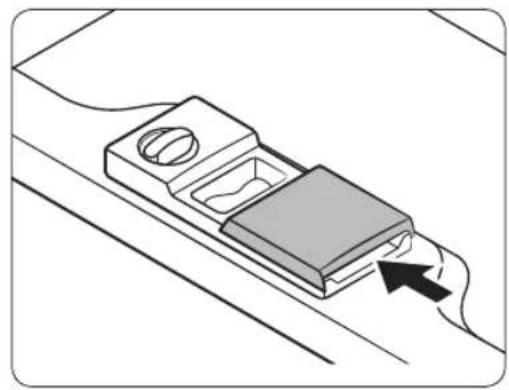

1. Abra la tapa del dispensador de detergente presionando el pestillo del dispensador de detergente hacia la izquierda.

NOTA

La tapa permanece abierta al finalizar un programa. 2. Añada la cantidad de detergente recomendada al compartimento para el detergente del lavado principal. 3. Cierre la tapa deslizándola hacia arriba.

Introducción

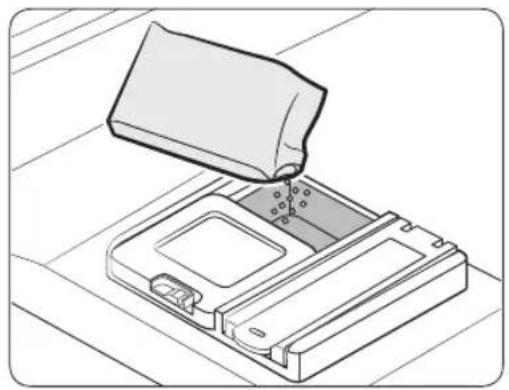

1. Si los recipientes están muy sucios, vierta una pequeña cantidad de detergente en la puerta para obtener mejores resultados del lavado.

NOTA

El detergente adicional se activará durante el proceso de prelavado.

La tapa se abre automáticamente para dispensar el detergente durante el lavado.

• Tipo B

1. Abra la tapa del dispensador de detergente presionando el pestillo de desbloqueo del mismo.

NOTA

La tapa siempre se abre al finalizar un programa de lavado.

1. Añada la cantidad de detergente recomendada al compartimento para el detergente del lavado principal.
2. Cierre la tapa deslizándola hacia la izquierda y hacia abajo presionándola.

NOTA

No hay ningún botón independiente que sea asignado para el uso de detergentes en formato pastilla.

Introducción

1. Si los recipientes están muy sucios, vierta una pequeña cantidad de detergente en la puerta para obtener mejores resultados de lavado.

NOTA

El detergente adicional se activará durante el proceso de prelimado.

La tapa se abre automáticamente para dispensar el detergente durante el lavado.

Uso de abrillantador

El abrillantador mejora el rendimiento del secado del lavavajillas. Cuando se encienda el indicador de reposición de abrillantador en el panel de control, reponga el abrillantador. Utilice únicamente abrillantador líquido.

El abrillantador en polvo obstruirá la abertura del compartimento y hará que el lavavajillas no funcione correctamente.

PRECAUCIÓN

• No vierta ningún tipo de detergente en el compartimento del abrillantador.
• No llene demasiado el compartimento. Una cantidad excesiva de abrillantador puede rebosar durante un programa.

Llenado del abrillantador

• Tipo A

1. Abra la tapa del compartimento del abrillantador.

NOTA

Añadir el abrillantador a los detergentes en pastillas mejorará el rendimiento de secado.

1. Llene el compartimento con abrillantador.

PRECAUCIÓN

No sobrepase el indicador de nivel lleno. El exceso de abrillantador podría rebosar durante el programa de lavado.

Introducción

1. Cierre la tapa del compartimento del abrillantador.

Configuración del abrillantador

Puede cambiar la cantidad de abrillantador aplicada durante un programa.

Los botones utilizados para acceder al modo de configuración pueden variar según el modelo. Compruebe los botones de su modelo.

DW6 R70 / DW5 R407 BB / DW5 R406 BB: A (Automático), B (Desinfectar) DW5 R405 BB / DW5 R404 BB: A (Normal), B (Desinfectar) DW5*R40 F: A (Programa), B (Añadir abrillantador) 1. Mantenga pulsado el botón A durante cinco segundos. 2. Pulse el botón B para seleccionar el menú de configuración del nivel de abrillantador. - La pantalla muestra la configuración actual. (Configuración predeterminada: 'd4'). 3. Pulse el botón A para cambiar la configuración. - Puede seleccionar de d1 a d5 (de menor a máximo). 4. Espere 5 segundos para guardar la configuración.

DW6 M5 BB / DW60M5070IB: A (Expres) - Modelos DW6 M5 F / S / U*: A (Programa) 1. Mantenga pulsado el botón A durante cinco segundos. 2. Pulse el botón Inicio retardado para acceder al modo de configuración del abrillantador. - La pantalla muestra la configuración actual. 3. Pulse el botón A para seleccionar la cantidad de abrillantador que desea. Puede seleccionar de d1 a d5 (de mínimo a máximo). 4. Espere 5 segundos para guardar la configuración.

• Tipo B

1. Retire la tapa del depósito del abrillantador girándola hacia la izquierda.

NOTA

Añadir el abrillantador a los detergentes en pastillas mejorará el rendimiento de secado.

1. Llene el compartimento con abrillantador.

NOTA

Utilice la mirilla al llenar el compartimento del abrillantador.

PRECAUCIÓN

No sobrepase el indicador de nivel lleno. El exceso de abrillantador podrá rebosar durante el programa de lavado.

1. Gire el dial indicador del abrillantador a un número entre el 1 y el 6.
2. Cuanto más alto sea el número, más abrillantador usará el lavavajillas.
3. Para mejorar el rendimiento del secado, seleccione un nivel más alto.
4. Si nota que sus platos pierden color, cambie a un nivel más bajo.
5. Si no puede girar fácilmente el dial del abrillantador, pruebe a usar una moneda.
6. Cierre la tapa del depósito del abrillantador girándola hacia la derecha.

Introducción

Uso del ablandador

Depósito de la sal

El ablandador de agua se ha ideado para eliminar minerales del agua que podrían afectar al funcionamiento del aparato. Recomendamos usar agua blanda para obtener mejores resultados. El agua dura contiene impurezas que pueden reducir el rendimiento del lavado. Necesitará ablandar el agua si el agua suministrada tiene una dureza superior a 1,0 mmol/l (6°d en grados alemanes).

• Para ablandar el agua, necesita sal específica para el lavavajillas y configurar el nivel de dureza del agua según su zona. Para obtener más información sobre el nivel de dureza del agua en su zona, póngase en contacto con el departamento de aguas local.
• Si el nivel de dureza del agua suministrada no es estable, ponga el lavavajillas en la medida más alta. Por ejemplo, si la lectura de la dureza del agua oscila entre 6,7 mmol/l y 9,0 mmol/l, ajuste el lavavajillas a 9,0 mmol/l.
• El nivel de dureza del agua por defecto del lavavajillas es 3 (2,1-3,0 mmol/l). Si este ajuste coincide con el nivel de dureza del agua en su zona, no es necesario que lo cambie.

NOTA

• Es aconsejable realizar los ajustes de acuerdo con esta tabla (o Manual).
• Ajuste de fábrica: H3

Dureza del agua				Configuración de la dureza del agua	Consumo de sal (gramos/programa)	Autonomía (programas/1 kg)
°dH °fH	Clark mmol/l
0-5 0-9	0-6 0-0,94	H1 0 /
6-11 10	-20 7-14	1,0-2,0 H2	20	60
12-17 2	1-30 15-21	2,1-3,0	H3 30	50
18-22 3	1-40 22-28	3,1-4,0	H4 40	40
23-34 4	1-60 29-42	4,1-6,0	H5 50	30
35-55 6	1-98 43-69	6,1-9,8	H6 60	20

NOTA

• 1 dH (grados alemanes) = 0,178 mmol/l 1 Clark (grados británicos) = 0,143 mmol/l
• 1 fH (grados franceses) = 0,1 mmol/l
• Póngase en contacto con la compañía suministradora de agua para obtener información sobre la dureza del agua de su zona.

NOTA

Cómo funciona la regeneración de los ablandadores de agua (programa ECO con ajuste de nivel H3)

• Funciona durante unas 2 horas cuando empieza el programa de secado y utiliza 2 l de agua, 0,0002 kWh de energía.
• Se regenera una vez cada 5 ciclos.

Cómo establecer el nivel de ablandador

El lavavajillas está diseñado para que se pueda ajustar la cantidad de sal consumida de acuerdo con la dureza del agua que se utiliza. Se puede optimizar y personalizar el nivel del consumo de sal siguiendo el proceso singular:

Los botones utilizados para acceder al modo de configuración pueden variar según el modelo.

Compruebe los botones de su modelo.

DW6 R70 / DW5 R407 BB / DW5 R406 BB: A (Automático) DW5 R405 BB / DW5 R404*BB: A (Normal) 1. Mantenga pulsado el botón A durante cinco segundos. 2. Pulse el botón Inicio retardado para seleccionar el menú de configuración de la dureza del agua.

• La pantalla muestra la configuración actual.
• Pulse el botón A para cambiar la configuración.
• Puede seleccionar de H1 a H6 (de blando a duro).
• Espere 5 segundos para guardar la configuración.

DW6 M6 BB / DW60M6070IB: A (Prelavado) DW6 M5 BB / DW60M5070IB: A (Expres) - Modelos DW6 M F / S / U: A (Programa)

1. Pulse el botón A durante 5 segundos para seleccionar el menú de configuración de la dureza del agua.
2. La pantalla muestra la configuración actual.
3. Pulse el botón A para cambiar la configuración.
4. Puede seleccionar de H1 a H6 (de blando a duro).
5. Espere 5 segundos para guardar la configuración.

Funcionamiento

Descripción de los programas

ECO	ECO*	Este programa reduce el consumo de electricidad y agua, y es apropiado para elementos con un nivel normal de sueidad.
AUTO	Automático / Lavado automático	Este programa detecta el nivel de sueidad y automatistically inicia el programa optimo, que es apropiado para todos los niveles de sueidad.
	Normal	Para cargas de sueidad normal, como ollas, platos, vasos y sartenes conodia sueidad.
	Intensivo Señecionéste programa para elementos muy sueios.
	Delicado	Selección este programa para elementos poco sueios y frágiles, como vasos.
	Exprés	Elementos de uso diario, sueidad normal, con un tiempo de programa corte.
	Rápido / Lavado=rápido	Selección este programa para limpar utensilios conodia sueidad en un breve periodo de tiempo.
	Prelavado	Aclarado con agua fria para eliminar la sueidad antes de executarOTHER programa.
	Extra silencioso	Selección este programa para un lavado más suave y silencioso. Este programa lava un poco más lento, pero create 2 decibelios menos de ruido que el programa ECO.
	Autolimpieza	Selección este programa para limpar el interior del lavavajillas. Asegúrese de que el lavavajillas está vacio.

El programa normal puede variar según el modelo. * Los valores para el programa ECO se han obtenido siguiendo la prueba estándar EN 60436:2020. Los valores proporcionados para los otros programas son solamente indicativos.

Consejo para el ahorro de energía y agua

• El programa ECO es adecuado para limpiar vajillas con suciedad normal, que para este uso es el programa más eficiente en cuanto a su consumo combinado de energía y agua, y que se utiliza para evaluar el cumplimiento de la legislación de la UE en materia de diseño ecológico (REGLAMENTO (UE) 2019/2022 DE LA COMISIÓN).
• El preenjuague manual de la vajilla implica un mayor consumo de agua y energía, lo cual no es recomendable.

Use un cuchillo, etc. para quitar solo los trozos grandes de comida antes de cargar el lavavajillas.

• El agua suministrada puede llegar a los 60 °C y se consume menos energía cuando se conecta el agua caliente.
• Es mejor llenar la cesta, si es posible, pero sin sobrecargarla.
• Para ahorrar agua y energía, utilice el programa ECO. El programa ECO es el más eficiente cuando se lavan elementos con suciedad normal.
• Utilice una cantidad apropiada de detergente y abrillantador de acuerdo con las directrices del fabricante.
• El uso del lavavajillas ahorra agua en comparación con el lavado normal a mano.
• Puede encontrar la información sobre el diseño ecológico en www.samsung.com/support.

Para acceder al registro EPREL del modelo:

1. Vaya a https://eprel.ec.europa.eu.
2. Obtenga el identificador del modelo en la etiqueta de energía del producto y descríbalo en el cuadro de búsqueda.
3. Se muestra la información de la etiqueta de energía del modelo.
4. Puede acceder directamente a la información del producto en https://eprel.ec.europa.eu/qr/###

El número de registro se incluye en la etiqueta de clasificación de su producto.

Funcionamiento

Tabla de ciclos

DW6 R707 /DW6 R705 /DW6 R704 **

Programa Automática ECO Intensivo
Cantidad de restos de comida	Normal Normal Mucha
Secuencia de ciclos	Prelavado (45 °C) ▲ Lavado principal (55 °C-65 °C) ▲ Aclarado ▲ Aclarado caliente (50 °C-70 °C) ▲ Secado ▲ Fin	Prelavado ▲ Lavado principal (50 °C) ▲ Aclarado ▲ Aclarado caliente (48 °C) ▲ Secado ▲ Fin	Prelavado (50 °C) ▲ Lavado principal (65 °C) ▲ Aclarado ▲ Aclarado caliente (58 °C) ▲ Secado ▲ Fin
Consumo de agua (l) 8,5-18 9,9 16,6
Consumo de energia (kWh)	0,85-1,55	0,848 (DW6*R707***/ DW6*R705***) 0,836 (DW6*R704***)	1,5
Duración del programa (min)	150 210 205

Programa Delicado	Exprens * Prelavado
Cantidad de restos de comida	Poca Normal Poca
Secuencia de ciclos	Prelavado (40 °C) ▷ Lavado principal (50 °C) ▷ Aclarado ▷ Aclarado caliente (50 °C) ▷ Secado ▷ Fin	Lavado principal (60 °C) ▷ Aclarado ▷ Aclarado caliente (55 °C) ▷ Secado ▷ Fin	Prelavado ▷ Fin
Consumo de agua (l) 13,5 15		4,1
Consumo de energia (kWh)	0,95	0,95	0,02
Duración del programa (min)	120	60	15

Español 16

Programa Extra si	encioso ** Autolimpieza
Cantidad de restos de comida	Normal -
Secuencia de ciclos	Prelavado (35 °C) ▷ Lavado principal (60 °C) ▷ Aclarado ▷ Aclarado caliente (55 °C) ▷ Secado ▷ Fin	Prelavado ▷ Lavado principal (70 °C) ▷ Aclarado ▷ Aclarado caliente (70 °C) ▷ Secado ▷ Fin
Consumo de agua (l) 13	15
Consumo de energia (kWh)	1,5 1,25
Duración del programa (min)	270 145

• Prelavado: Este programa no activa la función de apertura automática de puerta ni el proceso de secado. El uso continuado del programa Prelavado durante un tiempo prolongado no es aconsejable. Puede reducir la eficacia del ablandador del agua.

** Autolimpieza: Solo para los modelos DW6 R707 /DW6 R705

NOTA

El consumo de energía y la duración del programa dependen de la temperatura del agua y la carga.

Funcionamiento

DW5 R407 /DW5 R406

Programa Automática ECO Intensivo
Cantidad de restos de comida	De poca a mucha Normal Mucha
Secuencia de ciclos	Prelavado (45 °C) ▷ Lavado principal (45 °C-55 °C) ▷ Aclarado ▷ Aclarado caliente (65 °C) ▷ Secado ▷ Fin	Lavado principal (50 °C) ▷ Aclarado ▷ Aclarado caliente (50 °C) ▷ Secado ▷ Fin	Prelavado (50 °C) ▷ Lavado principal (60 °C) ▷ Aclarado ▷ Aclarado caliente (70 °C) ▷ Secado ▷ Fin
Consumo de agua (l) 9,5-13		9,9 (DW5*R406***) 9,5 (DW5*R407***	15,5
Consumo de energia (kWh)	0,85-1,2	0,704 (DW5*R406***) 0,755 (DW5*R407***	1,33
Duración del programa (min)	150 220 175

Programa Delicado	Exprés Rápido
Cantidad de restos de comida	Poca Normal Poca
Secuencia de ciclos	Prelavado ▷ Lavado principal (40 °C) ▷ Aclarado ▷ Aclarado caliente (60 °C) ▷ Secado ▷ Fin	Prelavado (40 °C) ▷ Lavado principal (45 °C) ▷ Aclarado caliente (60 °C) ▷ Secado ▷ Fin	Lavado principal (35 °C) ▷ Aclarado (35 °C)
Consumo de agua (l) 12	9,1 10,5
Consumo de energia (kWh)	0,71	0,77	0,28
Duración del programa (min)	125 60	20

Español 18

DW5 R405 /DW5 R404***

Programa Normal	ECO Intensivo
Cantidad de restos de comida	Normal Normal	Mucha
Secuencia de ciclos	Prelavado (45 °C) ▷ Lavado principal (55 °C) ▷ Aclarado ▷ Aclarado caliente (65 °C) ▷ Secado ▷ Fin	Lavado principal (45 °C) ▷ Aclarado ▷ Aclarado caliente (60 °C) ▷ Secado ▷ Fin	Prelavado (50 °C) ▷ Lavado principal (60 °C) ▷ Aclarado ▷ Aclarado caliente (70 °C) ▷ Secado ▷ Fin
Consumo de agua (l) 13,1		9,5 (DW5*R404***) 9,9 (DW5*R405*** )	16,5
Consumo de energia (kWh)	1,1	0,780 (DW5*R404***) 0,836 (DW5*R405*** )	1,3
Duración del programa(min)	175 220 165

Programa Delicado	Exprés Rápido
Cantidad de restos de comida	Poca Normal Poca
Secuencia de ciclos	Prelavado ▲ Lavado principal (40 °C) ▲ Aclarado ▲ Aclarado caliente (60 °C) ▲ Secado ▲ Fin	Prelavado (50 °C) ▲ Lavado principal (60 °C) ▲ Aclarado caliente (60 °C) ▲ Secado ▲ Fin	Lavado principal (35 °C) ▲ Aclarado (35 °C)
Consumo de agua (I) 13	4 9,1 10,5
Consumo de energia (kWh)	0,78 0,75 0,3
Duración del programa (min)	125 60 20

NOTA

El consumo de energía y la duración del programa dependen de la temperatura del agua y la energía.

Funcionamiento

Programa Intensivo Normal ECO
Cantidad de restos de comida	Mucha Normal	Normal
Secuencia de ciclos	Prelavado (50 °C) ▷Lavado principal (60 °C) ▷Aclarado ▷Aclarado caliente (70 °C) ▷Secado ▷Fin	Prelavado (45 °C) ▷Lavado principal (55 °C) ▷Aclarado ▷Aclarado caliente (65 °C) ▷Secado ▷Fin	Lavado principal (45 °C) ▷Aclarado ▷Aclarado caliente (65 °C) ▷Secado ▷Fin
Consumo de agua (l) 18,5 15 12
Consumo de energia (kWh)	1,5 1,35 1,037
Duración del programa (min)	170 180 195

Programa ** Delicado Exprés
Cantidad de restos de comida	Poca	Normal
Secuencia de ciclos	Prelavado ▲ Lavado principal (40 °C) ▲ Aclarado ▲ Aclarado caliente (60 °C) ▲ Secado ▲ Fin	Prelavado (50 °C) ▲ Lavado principal (60 °C) ▲ Aclarado caliente (60 °C) ▲ Secado ▲ Fin
Consumo de agua (I)	14,5	10
Consumo de energia (kWh)	0,95	0,9
Duración del programa (min)	130	60

** Delicado: Solo para los modelos DW6 M505 **/DW60M5070IB

El consumo de energía y la duración del programa dependen de la temperatura del agua y la carga.

Español 20

DW6 M6031 / DW6 M605 / DW60M6070IB / DW6 M604 *

Programa Intensivo	Lavado automático ECO
Cantidad de restos de comida	Mucha Normal	Normal
Secuencia de ciclos	Prelavado (50 °C) ▷ Lavado principal (60 °C) ▷ Aclarado ▷ Aclarado ▷ Aclarado caliente (70 °C) ▷ Secado ▷ Fin	Prelavado (45 °C) ▷ Lavado principal (45-55 °C) ▷ Aclarado ▷ Aclarado caliente (65 °C) ▷ Secado ▷ Fin	Prelavado ▷ Lavado principal (50 °C) ▷ Aclarado caliente (55 °C) ▷ Secado ▷ Fin
Consumo de agua (l) 17.5 l 11-15 10,5
Consumo de energia (kWh)	1,6 0,9-1,3		0,950 (DW6*M6031** / DW6*M605*** / DW60M6070IB) 0,936 (DW6*M604*** )
Duración del programa (min)	175 150 225

Programa Exprés	Prelavado Delicado
Cantidad de restos de comida	Normal	Poca	Poca
Secuencia de ciclos	Prelavado (50 °C) ▷ Lavado principal (60 °C) ▷ Aclarado caliente (60 °C) ▷ Secado ▷ Fin	Prelavado ▷ Fin	Prelavado ▷ Lavado principal (40 °C) ▷ Aclarado ▷ Aclarado caliente (60 °C) ▷ Secado ▷ Fin
Consumo de agua (l)	10	4	13
Consumo de energia (kWh)	1,15	0,02	0,9
Duración del programa(min)	60	15	130

Español

Funcionamiento

Programa ** Lavado rápido
Cantidad de restos de comida	Poca
Secuencia de ciclos	Lavado principal (45 °C) ▷ Aclarado caliente (50 °C) ▷ Aclarado caliente (55 °C) ▷ Fin
Consumo de agua (l) 1 l
Consumo de energia (kWh)	0,75
Duración del programa (min)	30

** Lavado rápido: Solo para los modelos DW6 M6031 / DW6 M605*** / DW60M6070IB. No se recomienda el uso continuo del programa de lavado rápido durante un tiempo prolongado. Puede reducir la eficacia del ablandador del agua.

El consumo de energía y la duración del programa dependen de la temperatura del agua y de la carga.

Español 22

Mantenimiento

Limpieza

Mantenga limpio el lavavajillas para mejorar su rendimiento, reducir las reparaciones innecesarias y prolongar su vida útil.

Exterior

Limpie los restos de la superficie del lavavajillas inmediatamente. Utilice un paño suave y húmedo para limpiar suavemente los restos y el polvo del panel de control.

PRECAUCIÓN

• No utilice benceno, cera, disolventes, lejía que contenga cloro, alcohol ni otras sustancias químicas. Estos productos pueden decolorar la superficie del lavavajillas y originar manchas.
• El lavavajillas tiene componentes eléctricos en su interior. No rocíe agua directamente sobre el lavavajillas. Proteja los componentes eléctricos del agua.
• Para un panel de puerta de acero inoxidable, utilice un limpiador para acero inoxidable de electrodomésticos y un paño limpio y suave.

Interior

Limpie el interior del lavavajillas con regularidad para eliminar la suciedad y los restos de comida.

Limpie el interior del lavavajillas y de la puerta con un paño húmedo.

PRECAUCIÓN

• No quite la junta frontal (el sello largo de goma que cubre la abertura del lavavajillas). La junta mantiene sellado el interior del lavavajillas.
• Utilice un trapo húmedo para eliminar los depósitos de cal o grasa del interior del lavavajillas. Como alternativa, ponga un poco de detergente y ejecute un programa vacío a la temperatura de enjuague más elevada.

Mantenimiento

Boquillas

Quite y limpie cada una de las boquillas para evitar que se obstruyan o si ya están obstruidas. Tenga cuidado cuando retire las boquillas, ya que pueden romperse.

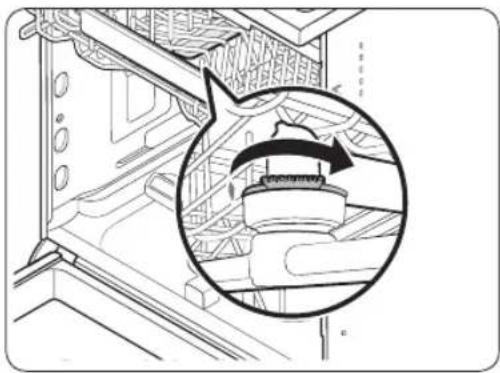

Boquilla de la bandeja superior

Boquilla inferior

1. Abra la puerta y quite la bandeja superior para dejar al descubierto la boquilla.
2. Afloje y retire la tuerca y luego separe la boquilla.
3. Desobstruya y limpie la boquilla.
4. Vuelva a colocar la boquilla y apriete la tuerca con la mano.
5. Gire la boquilla con la mano para asegurar de que está insertada correctamente.

Limpieza interior

1. Abra la puerta y retire la bandeja inferior. La boquilla inferior queda a la vista en la parte inferior del lavavajillas.
2. Desobstruya y limpie la boquilla.
3. Vuelva a insertar la boquilla.
4. Gire la boquilla con la mano para asegurar de que está insertada correctamente.

Recomendamos una limpieza interior cada mes. Puede usar el programa Autolimpieza (si está disponible) o el programa Intensivo sin poner platos. En algunos modelos con función de Notificación, el LED puede parpadear después de 20-22 ciclos.

Si el agua corriente es dura, puede evitar la formación de cal en el interior del lavavajillas si añade ácido cítrico al detergente cuando utilice el lavavajillas.

Filtro

Se recomienda limpiar el filtro una vez al mes.

1. Abra la puerta y retire la bandeja inferior.
2. Gire el asa del filtro en el sentido contrario al de las agujas del reloj para desbloquear el Filtro grueso.
3. Retire el Filtro grueso y después el microfiltro cilíndrico que se encontrará debajo.

Mantenimiento

1. Elimine la suciedad y las impurezas del microfiltro y del filtro grueso.
2. Enjuáguelos con agua corriente y séquelos bien.
3. Vuelva a colocar el filtro y el filtro grueso.
4. Gire el asa del filtro en el sentido de las agujas del reloj.

NOTA

Dependiendo de los modelos, las piezas reales pueden parecer diferentes a las figuras.

PRECAUCIÓN

Asegúrese de que el filtro grueso está bien cerrado. Si está flojo, puede reducirse la eficacia de la filtración.

Solución de problemas

Puntos de comprobación

Si tiene algún problema en el lavavajillas, consulte antes la suma table e intente realizar las acciones sugeridas.

En caso de reparación del producto por parte de un servicio técnico no autorizado, reparación por cuenta propia o no profesional del producto, Samsung no es responsable de ningún daño al producto, ninguna lesión o cualquier otro problema relativo a la calidad del producto causado por cualquier intento de reparar el producto, si no sigues cuidadosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparar el producto por cualquier persona que no sea un Servicio Técnico Certificado por Samsung no está cubierto por la garantía.

Sintoma Posible	Cause Actuación
El lavavajillas no se pone en marcha.	La puerta no está bien cerrada.	· Asegürese de que la puerta está asegurada y Completely cerrada. · Asegürese de que la bandeja superior está bien unida con la boquilla. · Asegürese de que la bandeja superior está bien montada.
	El cable de alimentación no está enchufado.	· Conecte el cable de alimentación.
	No se suministra agua.	· Asegürese de que la valvula de suministro de agua está abierta.
	El panel de control está bloqueado.	· Desactivar el Bloqueo de 控roles.
El lavavajillas despide mal olor.	Queda agua del programa anterior.	· Con el lavavajillas vacio,añada detergente y bajo ejecte el programa Rápido. Solo está disponible en los modelos aplicables.
Queda agua en el lavavajillas afterwards de terminar un programa	La manguera de desagüe está dlada u obstruida.	· Enderece la manguera o desobstrúa.

Solución de problemas

Sintoma Posible	causa Actuación
Queda comida en los platos.	Se ha selecciónado un programa Incorrecto.	• Seleeccione un programade adecuado para el nivel de sociedad de la vajilla, seguin se indica en este manual.
	Los filtros estan obstruidos o no está correctamente montados.	• Limpie los filtros. • Asegürese de montar los filtros correctamente.
	Se ha utilizeda una calidad insuficie de detergente.	• Utilice una calidad sufiente de detergente parra cada carga.
	La presión del agua es baja.	• Asegürese de que la presión se encontrartra entre 0,04-1,0 MPa.
	Las boquillas está obstruidas.	• Limpie y desobstruya las boquillas.
	Los platos no está bien cargados o se ha sobrecargado el lavavajillas.	• Disponga los platos de forma que no interfieran con las boquillas ni con el dispensador de detergente.
	El agua es demasiado dura.	• Compruebe el indicator de reposicion de la sal y repóngala si es Neededo.
Los platos no se canien Bien.	No hay ablillantador en el dispensador o no se ha utilizeda en calidad sufiente.	• Añada ablillantador. • Compruebe los ajustes del ablillantador.
	Se han cargado demsiados platos.	• La sobrecarga可以选择 reducir la eficacia del lavado. Cargue la vajilla seguin lo recommendado.
	Los vasos y copas cerraman agua sobre los otheros platos al sacarlos.	• Vacie en primer lugar la bandeja inferior y despuesa la bandeja superior. Asi evitará que el agua de la bandeja superior goete sobre los platos de la bandeja inferior.
	Se han utilizeda pastillas multidetergente sin seleccionar la option Desinfeccion.	• Seleeccione la option Desinfeccion o utilize ablillantador.

Sintoma Posible	causa Actuación
El lavavajillas hacedemasiado ruido.	El lavavajillas hace ruidoc时候 la tapa del dispensador estáabierta y la bombade vaciado estáfuncirlando.	Esto es normal.
	El lavavajillas no está nivelado.	Asegúrese de nivelarelavavajillas.
	La boquilla chocola contra los platosy produce un ruidode golpeteo.	Vuela a colocar los platos.
Queda una películaamarilla o marrón sobrelos platos.	Hay manchas de café o té.	Use un programam con unatempoarestaalta.
Losindicadores no seencienden.	El cable de alimentación no estáenchufado.	Conecte el cable dealimentación.
Lasboquillas no girancon suavidad.	Las boquillas estánbstruidas conrestos de alimentos.	Limpie lasboquillas.
Queda una capa blancasobre losplatos.	El agua es demasiado dura.	Asegúrese de que elindicadorde llenado de sal y losajustesdel ablandadorson correctospara la dureza del agua de suzona.Asegúrese de que eltapón deldeposito de la sal está biencolocado.
Hayburbujas de aire rayaduras en el panel decontrol.	El aire que entraprobadola película protectoracausa lapermanencia dellasmarcas del EPS.	Quite la película protectoradelpanel de control.

Solución de problemas

Códigos de información

Si el lavavajillas no funciona, puede aparecer un número de información en la pantalla. Consulte la tabla e intente realizar las acciones sugeridas.

Código Actuación
LC	Comprobación de fugas · Cierre la valvula de suministro de agua. Vaya al panel de disyuntores domésico y desconnecte el disyuntor del lavavajillas. Después, póngase en contacto con el instalador para que lo repare. Si el problema continúa, póngase en contacto con un centro de servicios local de Samsung.
4C	Comprobación del suministro de agua · Compruebe si la valvula de suministro de agua está cerrada, si se ha suspendido el suministro de agua o si el conductor o la valvula de entrada de agua está congelados u obstruidos por partículas extrañas. Si el problema continúa, póngase en contacto con un centro de servicios local de Samsung.
AC	Comprobación de communicator de la PCB · Comunicación anormal entre el PCB principal y la PCB secundaria. · Si el problema continúa, póngase en contacto con un centro de servicios autorizzato de Samsung.
HC	Comprobación de calentimiento a temperature alta · Comprobación de functúnimiento. Con el lavavajillas vacío, ponga detergente y realizice un programa. Si el problema continúa, vaya al panel de disyuntores domésico y desconnecte el disyuntor del lavavajillas. Después, póngase en contacto con un centro de servicios de Samsung.
tC	Comprobación del termistor · El sensor de temperature está estropeado (cortocircuito o circuito abierto). Si el problema continúa, póngase en contacto con un centro de servicios autorizzato de Samsung.
EC	Comprobación de la bomba de lavado · Funcióniento anormal de la bomba de lavado. Si el problema continúa, póngase en contacto con un centro de servicios local de Samsung.
PC	Comprobación del motor de distribución · Funcióniento anomalo con el montaje del motor de distribución o el PCB principal. Si el problema continúa, póngase en contacto con un centro de servicios local de Samsung.

Código Actuación
bc2	Comprobación de los botones • Botón presionado durante 30segundos. • Compruebe si hay agua o sustancíasextrañas en el botón. • Si el problema continúa,pongase encontacto con un centro de servicios local de Samsung.

Si sigue apareciendo un documento de información en pantalla, póngase en contacto con un centro de servicios local de Samsung.

Las piezas de repuesto para los usuarios finales estarán disponibles durante un mínimo de 10 años *

• Partes aplicables: bisagras y sellos de puertas, otros sellos, brazos rociadores, filtros de drenaje, bastidores interiores y periféricos de plástico como cestas y tapas. ** Esto significa un mínimo de 10 años a partir del momento en que Samsung ponga en el mercado la última unidad del modelo.

¿PREGUNTAS O COMENTARIOS?

PAÍS LLAME	O VISITE NUESTRA PÁGINA WEB
UK 0333 000 0333 www.samsung.com/uk/support
IRELAND (EIRE) 0818 717100 www.samsung.com/ie/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
NETHERLANDS 088 90 90 100 www.samsung.com/nl/support
GERMANY 061 96 77 555 77 www.samsung.com/de/support
SWEDEN 0771 726 786 www.samsung.com/se/support
NORWAY	21629099	www.samsung.com/no/support
FINLAND	030-6227 515	www.samsung.com/fi/support
DENMARK	707 019 70	www.samsung.com/dk/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
SPAIN	91 175 00 15	www.samsung.com/es/support
PORTUGAL	808 207 267	www.samsung.com/pt/support
POLAND	[IM]801-172-678* lub [phone]*Specialistyczna infolinia do obstugi zapytañdotycznych Telefonów komórkowych:801-672-678*(opłata wedlug taryfy operadora)[CE]801-172-678* lub [phone]*(opłata wedlug taryfy operadora)	http://www.samsung.com/pl/support/
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
CROATIA	072 726 786	www.samsung.com/hr/support
ALBANIA	045 620 202	www.samsung.com/al/support
North Macedonia	023 207 777	www.samsung.com/mk/support
SLOVENIA	080 697 267 (brezplačna stevilka)	www.samsung.com/si/support
BOSNIA	055 233 999	www.samsung.com/ba/support
ESTONIA 800-7267 www.samsung.com/ee/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support

Suministro de agua

Recomendamos que limpie los filtros personalmente.
