PDV6160B - Campana extractora PROGRESS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Progress
Modelo	PDV6160B
Uso	Doméstico, eliminación de olores de cocina
Distancia de seguridad mínima	650 mm entre placa de cocción y campana
Clase eléctrica	Clase I (toma de tierra requerida)
Diámetro del conducto de evacuación	Mínimo 120 mm
Número de velocidades	3 velocidades + función intensiva temporizada (6 min)
Función Delay (apagado diferido)	Sí, 5 minutos después de pulsación prolongada
Iluminación	LED, reemplazo por servicio postventa
Filtros de grasa	Lavables en lavavajillas, reemplazar cada 2 meses (o más frecuentemente según uso)
Filtro de carbón activo	No lavable, reemplazar cada 4 meses (o más frecuentemente según uso)
Limpieza exterior	Paño húmedo y detergente neutro
Altura de instalación	Conforme a las normas locales, respetar distancia mínima de 650 mm
Compatibilidad	No conectar a conductos de humo de combustión
Presión negativa máxima en ventilación simultánea	0,04 mbar
Dispositivo de seccionamiento	De preverse en la instalación fija (normas de cableado)
Reparabilidad	Reemplazar bombillas y filtros; contactar SAT para otras reparaciones

Preguntas frecuentes - PDV6160B PROGRESS

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia de seguridad mínima es de 650 mm. Si el manual de la placa de cocción indica una distancia superior, esta prevalece.

¿Puedo usar la campana si mi cocina está equipada con un aparato a gas?

Sí, pero hay que asegurar una ventilación adecuada y vigilar que la presión negativa no supere 0,04 mbar para evitar el retroceso de gases.

¿Cómo limpiar los filtros de grasa de la campana?

Los filtros de grasa deben limpiarse cada 2 meses (o más frecuentemente en caso de uso intensivo) y pueden lavarse en el lavavajillas.

¿Con qué frecuencia reemplazar el filtro de carbón?

El filtro de carbón activo no es lavable ni regenerable. Debe reemplazarse aproximadamente cada 4 meses de uso, o más frecuentemente si la campana es muy utilizada.

¿Cómo activar la función intensiva (velocidad máxima)?

Presione dos veces la tecla D. La campana funciona en velocidad intensiva durante 6 minutos y luego se apaga automáticamente. Una nueva pulsación de D desactiva este modo.

¿Existe un apagado diferido para la campana?

Sí, mantenga presionada la tecla A durante aproximadamente 2 segundos para activar el apagado automático después de 5 minutos. La velocidad parpadea para confirmar.

¿Puedo reemplazar la bombilla yo mismo?

No, el reemplazo de la iluminación LED debe ser realizado por el servicio postventa. Contacte a un técnico autorizado.

¿Qué diámetro de conducto de evacuación usar?

El conducto debe tener un diámetro de al menos 120 mm y el recorrido debe ser lo más corto posible para una eficacia óptima.

¿La campana debe estar conectada a tierra?

Sí, la campana es de clase I. Asegúrese de que la instalación eléctrica de su vivienda cuente con una toma de tierra conforme.

¿Qué hacer si el cable de alimentación está dañado?

No usar la campana. Haga reemplazar el cable exclusivamente por el fabricante o un servicio postventa autorizado.

MANUAL DE USUARIO PDV6160B PROGRESS

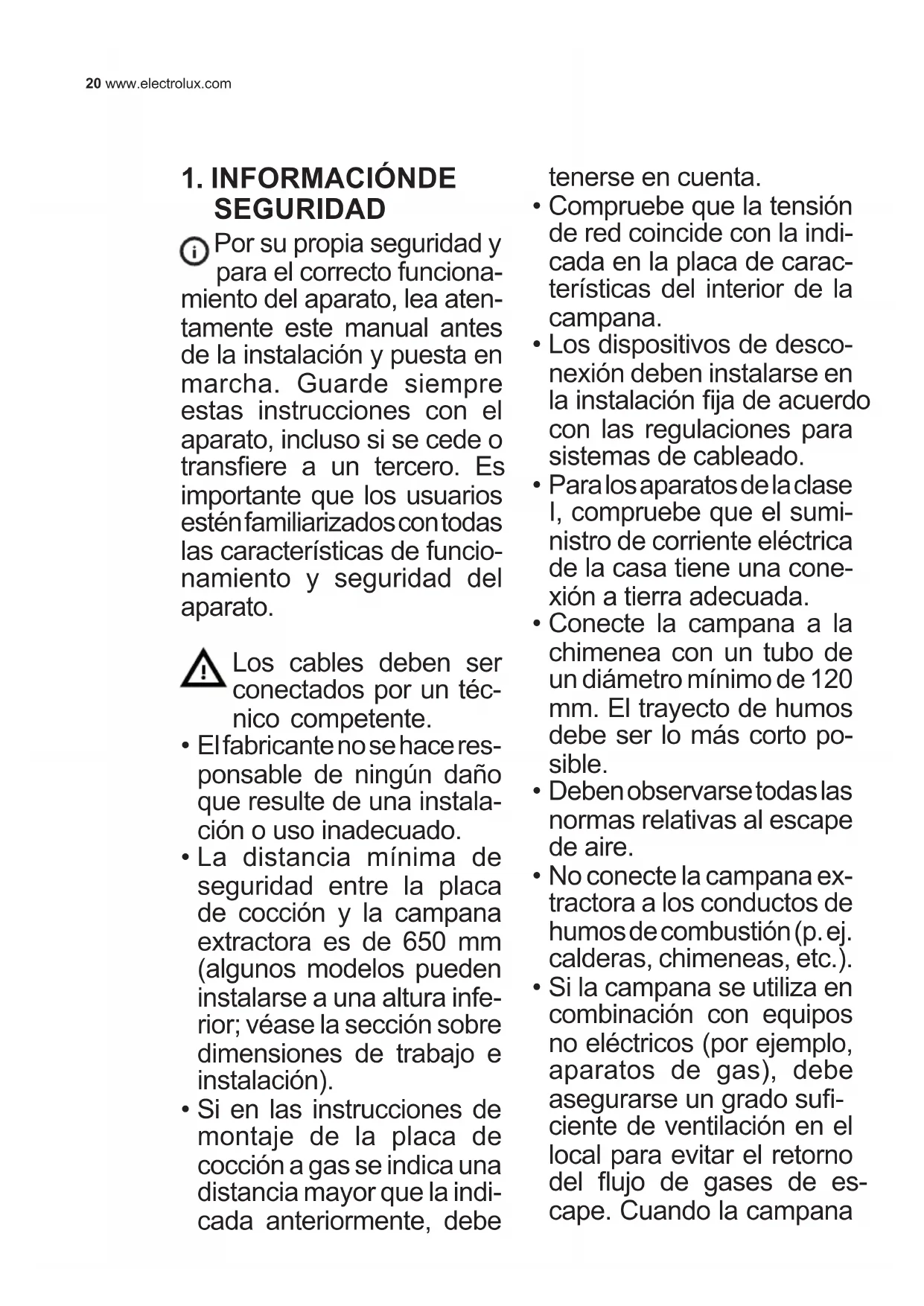

1. INFORMACIÓN DE SEGURIDAD

Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si en las instrucciones de montaje de la placa de cocción a gas se indica una distancia mayor que la indicada anteriormente, debe

tenerse en cuenta.

• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión deben instalarse en la instalación fija de acuerdo con las regulaciones para sistemas de cableado.
• Para los aparatos de la clase I, compruebe que el suministro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.
• Deben observarse todas las normas relativas al escape de aire.
• No conecte la campana extractora a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).
• Si la campana se utiliza en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), debe asegurarse un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana

extractora se utiliza en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.

• El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos de combustión de gas u otros combustibles.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico de servicio.
• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante cumplir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: Retire la película protectora antes de instalar la campana.

- Utilice únicamente tornillos y herramientas que sean adecuados para la campana.

ADVERTENCIA: Si no se instalan tornillos o

sujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica.

• No observar directamente con instrumentos ópticos (prismáticos, lupas, etc.).
• No cocine en flambeado bajo la campana: podría producirse un incendio.
• Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos insuficientes, siempre que sean cuidadosamente supervisados e instruidos sobre cómo utilizar el aparato de forma segura y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean supervisados.

- Supervise a los niños, asegurándose de que no jueguen con el aparato.

- El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia

y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos.

Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

• Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Deberá preverse una ventilación adecuada en el espacio cuando la campaña extractora de humos se utilice junto con aparatos que utilicen gas u otros combustibles (no aplicable a los aparatos que sólo descargan aire en el local).
• El símbolo en el producto o en su embalaje indica que este producto no debe desecharse como residuo doméstico normal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas

para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.
• Nunca utilice la campana para fines distintos de aquellos para los que fue diseñada.
• No deje nunca llamas altas bajo la campana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla sólo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados.
• Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

3. LIMPIEZAY MANTENIMIENTO

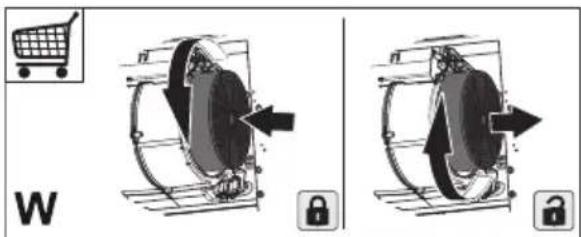

- El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar cada 4 meses de funcionamiento aproximadamente, o con mayor frecuencia si se utiliza muy frecuentemente (W).

- Los filtros de grasa deben limpiar-se cada 2 meses de operación, o con mayor frecuencia si se utilizan muy frecuentemente y se pueden lavar en el lavavajillas (Z).

- Limpie la campana con un paño húmedo y un detergente líquido suave.

4. MANDOS

A	1	2	3i
	B	C	D

Tecla Función Led
A	Enciende y apaga la iluminación a la máxima intensidad.	On/Off.
	Manteniendo la tecla presionada por aproximadamente 2 segundos, se activa la función Delay. Adecuada para completar la eliminación de olores residuales. Se puede activar desde cualquier velocidad. Con una presión prolongada, activa el apagado automático con un retraso de 5 minutos. Cuando la función está activada, el icono de la velocidad parpadea.Se desactiva presionando la tecla de la velocidad.	El led (B, C o D) parpadea.
B	Enciende y apaga el motor de aspiración a la primera velocidad.	On/Off.
C	Enciende y apaga el motor de aspiración a la segunda velocidad.	On/Off.
D	Enciende el motor de aspiración a la tercera velocidad.	On/Off.
	Presionada una segunda vez, activa la velocidad INTENSIVA temporizada en 6 minutos; transcurrido dicho tiempo, la campana se apaga automáticamente. Esta función es adecuada para afrontar emisiones máximas de humos de cocción.Presionando de nuevo la tecla D, se desactiva la velocidad INTENSIVA y se apaga el motor.	On/Off.

5. ILUMINACIÓN

- Para la sustitución ponerse en contacto con la Asistencia Técnica ("Para la compra dirigirse a la asistencia técnica").
