UC 7SC - Cargador de batería HITACHI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de batería
Marca	Hitachi
Modelo	UC 7SC
Peso	1,2 kg
Tensión de carga	7,2 V
Tiempo de carga	Aproximadamente 1 hora (a 20°C)
Baterías compatibles	Hitachi FEB7
Temperatura de carga recomendada	20-25°C
Temperatura de carga admisible	10-40°C
Alimentación	Red eléctrica (enchufe estándar)
Indicador de carga	Luz indicadora (se enciende durante la carga, se apaga cuando la batería está llena)
Protección	No exponer a la lluvia, no utilizar en ambientes húmedos
Mantenimiento y limpieza	Limpiar con un paño seco o humedecido con agua jabonosa. No usar disolventes
Piezas de repuesto	Utilizar únicamente piezas HITACHI originales
Reparabilidad	Cualquier reparación debe ser realizada por un técnico autorizado
Seguridad	Desconectar antes del mantenimiento, no desmontar, no cortocircuitar la batería
Conformidad	CE, VDE 5008.6-3331-1001
Almacenamiento	Lugar seco, fuera del alcance de los niños, temperatura inferior a 40°C

Preguntas frecuentes - UC 7SC HITACHI

¿Cómo cargar la batería con este cargador?

Inserte la batería Hitachi FEB7 en el cargador alineando las placas nominales, luego enchufe el cargador a una toma de corriente. La luz indicadora se enciende. Después de aproximadamente 1 hora, la luz se apaga indicando una carga completa. Desconecte y retire la batería.

¿Qué tipo de batería puedo cargar?

Solo la batería Hitachi FEB7 (7,2 V) es compatible. Nunca use otras baterías, pilas secas o baterías de automóvil.

¿Qué hacer si la luz indicadora no se enciende?

Verifique que la batería esté correctamente instalada (cara frontal contra la placa nominal). Si el problema persiste, desconecte el cargador, verifique el enchufe y deje enfriar la batería si está caliente.

¿Puedo dejar la batería cargando más de una hora?

No, no exceda 1 hora de carga. Una carga prolongada puede dañar la batería. Desconecte el cargador tan pronto como la luz indicadora se apague.

¿Cuáles son las precauciones de seguridad esenciales?

No exponer el cargador a la lluvia o humedad. No abrir el cargador ni la batería. No cortocircuitar la batería. Desconectar siempre antes de limpiar. Utilice únicamente piezas HITACHI originales.

¿Cómo limpiar el cargador?

Desconecte el cargador, luego limpie el exterior con un paño suave y seco o ligeramente humedecido con agua jabonosa. No use disolventes, gasolina ni diluyentes.

¿Dónde debo guardar el cargador cuando no se usa?

Guárdelo en un lugar seco, elevado, cerrado con llave, fuera del alcance de los niños, a una temperatura inferior a 40°C.

¿Puedo cargar la batería si está caliente?

No, espere a que se enfríe. La carga debe realizarse entre 10°C y 40°C. Una batería caliente puede evitar que la luz indicadora se encienda.

¿Qué hacer si la vida útil de mi batería disminuye?

Lleve la batería usada a la tienda donde la compró. No tire las baterías usadas a la basura.

¿Puedo usar un transformador elevador o un grupo electrógeno?

No, no use transformador elevador ni generador eléctrico. Conecte únicamente a una toma de corriente estándar.

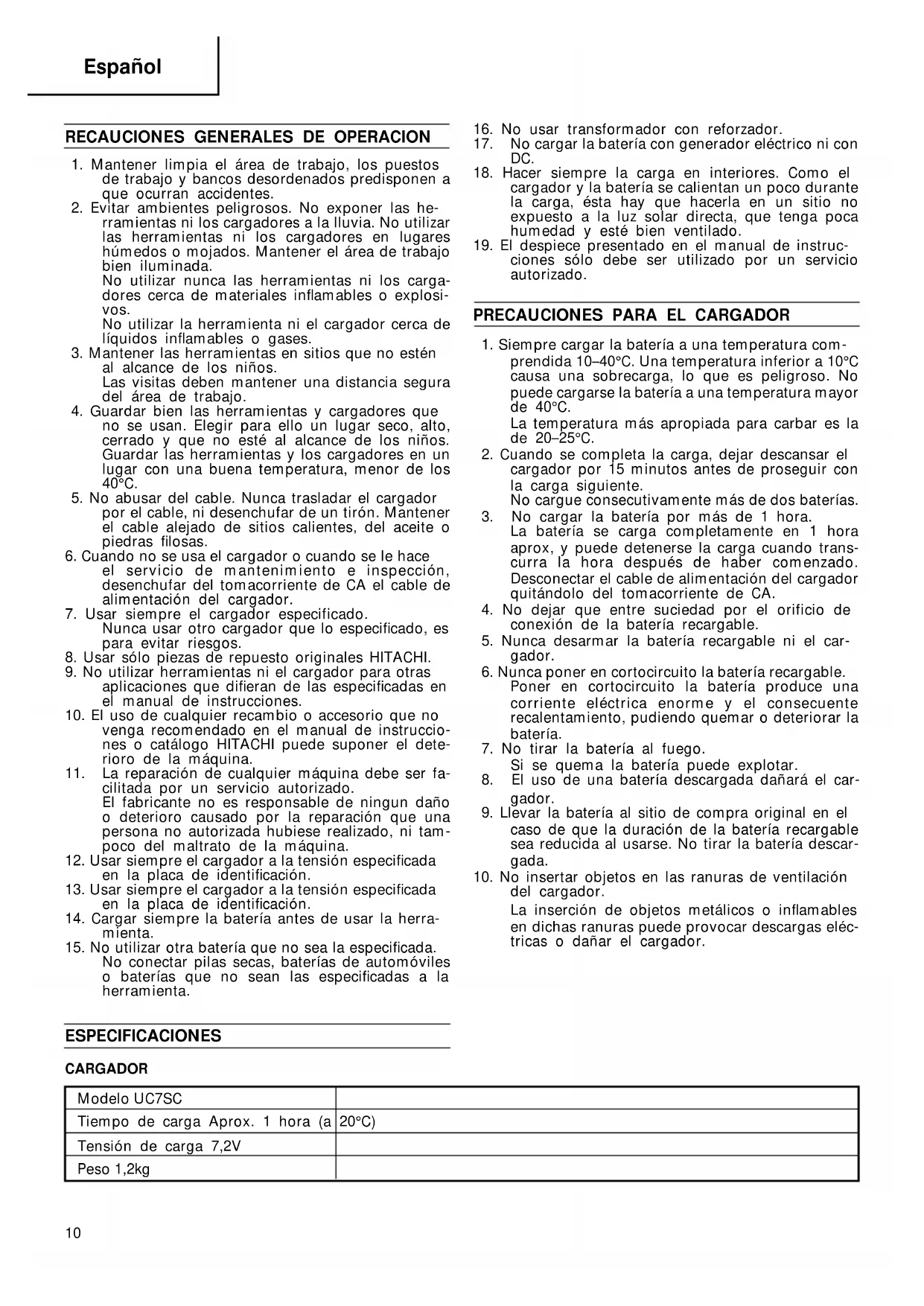

MANUAL DE USUARIO UC 7SC HITACHI

RECAUCIONES GENERALES DE OPERACION

1. Mantener limpia el área de trabajo, los puestos de trabajo y bancos desordenados predisponen a que ocurran accidentes.
2. Evitar ambientes peligrosos. No exponer las herramientas ni los cargadores a la lluvia. No utilizar las herramientas ni los cargadores en lugares húmedos o mojados. Mantener el área de trabajo bien iluminada. No utilizar nunca las herramientas ni los cargadores cerca de materiales inflamables o explosivos. No utilizar la herramienta ni el cargador cerca de líquidos inflamables o gases.
3. Mantener las herramientas en sitios que no estén al alcance de los niños. Las visitas deben mantener una distancia segura del área de trabajo.
4. Guardar bien las herramientas y cargadores que no se usan. Elegir para ello un lugar seco, alto, cerrado y que no esté al alcance de los niños. Guardar las herramientas y los cargadores en un lugar con una buena temperatura, menor de los 40°C.
5. No abusar del cable. Nunca trasladar el cargador por el cable, ni desenchufar de un tirón. Mantener el cable alejado de sitios calientes, del aceite o piedras filosas.
6. Cuando no se usa el cargador o cuando se le hace el servicio de mantenimiento e inspección, desenchufar del tomacorriente de CA el cable de alimentación del cargador.
7. Usar siempre el cargador especificado. Nunca usar otro cargador que lo especificado, es para evitar riesgos.
8. Usar sólo piezas de repuesto originales HITACHI.
9. No utilizar herramientas ni el cargador para otras aplicaciones que difieran de las especificadas en el manual de instrucciones.
10. El uso de cualquier recambio o accesorio que no venga recomendado en el manual de instrucciones o catálogo HITACHI puede suponer el deterioro de la máquina.
11. La reparación de cualquier máquina debe ser facilitada por un servicio autorizado. El fabricante no es responsable de ningún daño o deterioro causado por la reparación que una persona no autorizada hubiese realizado, ni tampoco del maltrato de la máquina.
12. Usar siempre el cargador a la tensión especificada en la placa de identificación.
13. Usar siempre el cargador a la tensión especificada en la placa de identificación.
14. Cargar siempre la batería antes de usar la herramienta.
15. No utilizar otra batería que no sea la especificada. No conectar pilas secas, baterías de automóviles o baterías que no sean las especificadas a la herramienta.

ESPECIFICACIONES

CARGADOR

Modelo UC7SC
Tiempo de carga Aprox. 1 hora (a	20°C)
Tensión de carga 7,2V
Peso 1,2kg

1. No usar transformador con reforzador.
2. No cargar la batería con generador eléctrico ni con DC.
3. Hacer siempre la carga en interiores. Como el cargador y la batería se calientan un poco durante la carga, ésta hay que hacerla en un sitio no expuesto a la luz solar directa, que tenga poca humedad y esté bien ventilado.
4. El despiece presentado en el manual de instrucciones sólo debe ser utilizado por un servicio autorizado.

PRECAUCIONES PARA EL CARGADOR

1. Siempre cargar la batería a una temperatura comprendida 10–40°C. Una temperatura inferior a 10°C causa una sobrecarga, lo que es peligroso. No puede cargarse la batería a una temperatura mayor de 40°C.
   La temperatura más apropiada para carbar es la de 20–25°C.
2. Cuando se completa la carga, dejar descansar el cargador por 15 minutos antes de proseguir con la carga siguiente.
   No cargue consecutivamente más de dos baterías.
3. No cargar la batería por más de 1 hora.
   La batería se carga completamente en 1 hora aprox, y puede detenerse la carga cuando transcurra la hora después de haber comenzado. Desconectar el cable de alimentación del cargador quitándolo del tomacorriente de CA.
4. No dejar que entre suciedad por el orificio de conexión de la batería recargable.
5. Nunca desarmar la batería recargable ni el cargador.
6. Nunca poner en cortocircuito la batería recargable. Poner en cortocircuito la batería produce una corriente eléctrica enorme y el consecuente recalentamiento, pudiendo quemar o deteriorar la batería.
7. No tirar la batería al fuego.
   Si se quema la batería puede explotar.
8. El uso de una batería descargada dañará el cargador.
9. Llevar la batería al sitio de compra original en el caso de que la duración de la batería recargable sea reducida al usarse. No tirar la batería descargada.
10. No insertar objetos en las ranuras de ventilación del cargador.
    La inserción de objetos metálicos o inflamables en dichas ranuras puede provocar descargas eléctricas o dañar el cargador.

APLICACION

Para carga de batería Hitachi(FEB7).

CARGA

Antes de usar la herramienta eléctrice, cargar la batería del modo siguiente.

1. Insertar la batería en el cargador

Colocar la batería de forma que la placa de características quede encarada hacia la placa de características del cargador, y empujar la batería hasta que entre en contacto con la placa inferior. (Consulte las Figs. 1 y 2).

1. Conectar el cable de alimentación del cargador a la toma de CA.

Al conectar el cable de alimentación se encenderá el cargador (la lámpara piloto se ilumina).

PRECAUCION

Si no se enciende la lámpara piloto, desenchufar el cable de alimentación de la toma de la red y verificar la condición de montaje de la batería.

Se requiere aproximadamente una hora para cargar por completo la batería a una temperatura de unos 20°C. La lámpara piloto se apaga para indicar que la batería está completamente cargada.

PRECAUCION

Si se calienta la batería debido a la luz directa del sol etc, justo antes la operación, la lámpara piloto del cargador puede que no se ilumine. En este caso, enfriar primero la batería y a continuación empezar a cargar.

1. Desconectar el cable del cargador de la toma de CA.
2. Sujetar el cargador con firmeza y sacarlo de la batería. Luego de completar la carga, cerrar bien la cubierta del cargador.

MANTENIMIENTO E INSPECCIÓN

1. Inspección de los tornillos de montaje

Inspeccionar regularmente los tornillos de montaje y asegurarse que están bien apretados. Si se afloja algún tornillo, hay que apretarlos inmediatamente. De lo contrario, en ésto, puede ser muy peligroso.

1. Limpieza del cargador

Cuando el cargador esté sucio, limpiarlo con un paño suave y seco o con un paño mojado en agua jabonosa. No utilizar disolventes clóricos, gasolina o disolventes para pinturas ya que éstos funden los materiales plásticos.

1. Almcenamiento del cargador sin usar

Cuando no use el cargador, guardarlo en un lugar seco, alto o cerrado, fuera del alcance de los niños.

OBSERVACIÓN

Debido al programa continuo de investigación y desarrollo de HITACHI estas especificaciones están sujetas a cambio sin previo aviso.

Hitachi Koki Co., Ltd.
