| Marca | Gaggenau |
| Modelo | AW442720 |
| Tipo de producto | Campana extractora |
| Modos de funcionamiento | Extracción y recirculación (la recirculación requiere filtro de carbón activado opcional) |
| Potencias de aspiración | 3 velocidades + velocidad intensiva |
| Control | Electrónico de botones con modo automático y sensor de saturación |
| Iluminación | LED, regulable |
| Indicador de saturación | Sí, para filtro de grasa metálico |
| Corte de seguridad | Sí: ventilador después de 4h, iluminación después de 12h sin manipulación |
| Filtro de grasa | Metálico, lavable en lavavajillas, limpieza cada 2 meses |
| Filtro de carbón activado | Opcional, vida útil 12-18 meses, referencia AA 442 110 (paquete de 2) |
| Desengrasante especial | Ref. 00311297 |
| Paños de cuidado para acero inoxidable | Ref. 00311134 |
| Servicio postventa | Teléfono gratuito: CA 877 442 4436 |
| Reemplazo de las bombillas LED | Debe ser realizado por el fabricante, servicio postventa o especialista autorizado |
| Ajuste de sensibilidad del sensor | 4 niveles, ajuste de fábrica nivel 2 |
| Placa de características | En el interior del aparato, después de retirar el filtro de grasa |
Preguntas frecuentes - AW442720 GAGGENAU
Preguntas de los usuarios sobre AW442720 GAGGENAU
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Capucha en formato PDF gratis! Encuentra tus instrucciones AW442720 - GAGGENAU y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. AW442720 de la marca GAGGENAU.
MANUAL DE USUARIO AW442720 GAGGENAU
Manual de instrucciones
AW 442 720
Hood
Hotte aspirante
Campana extractora

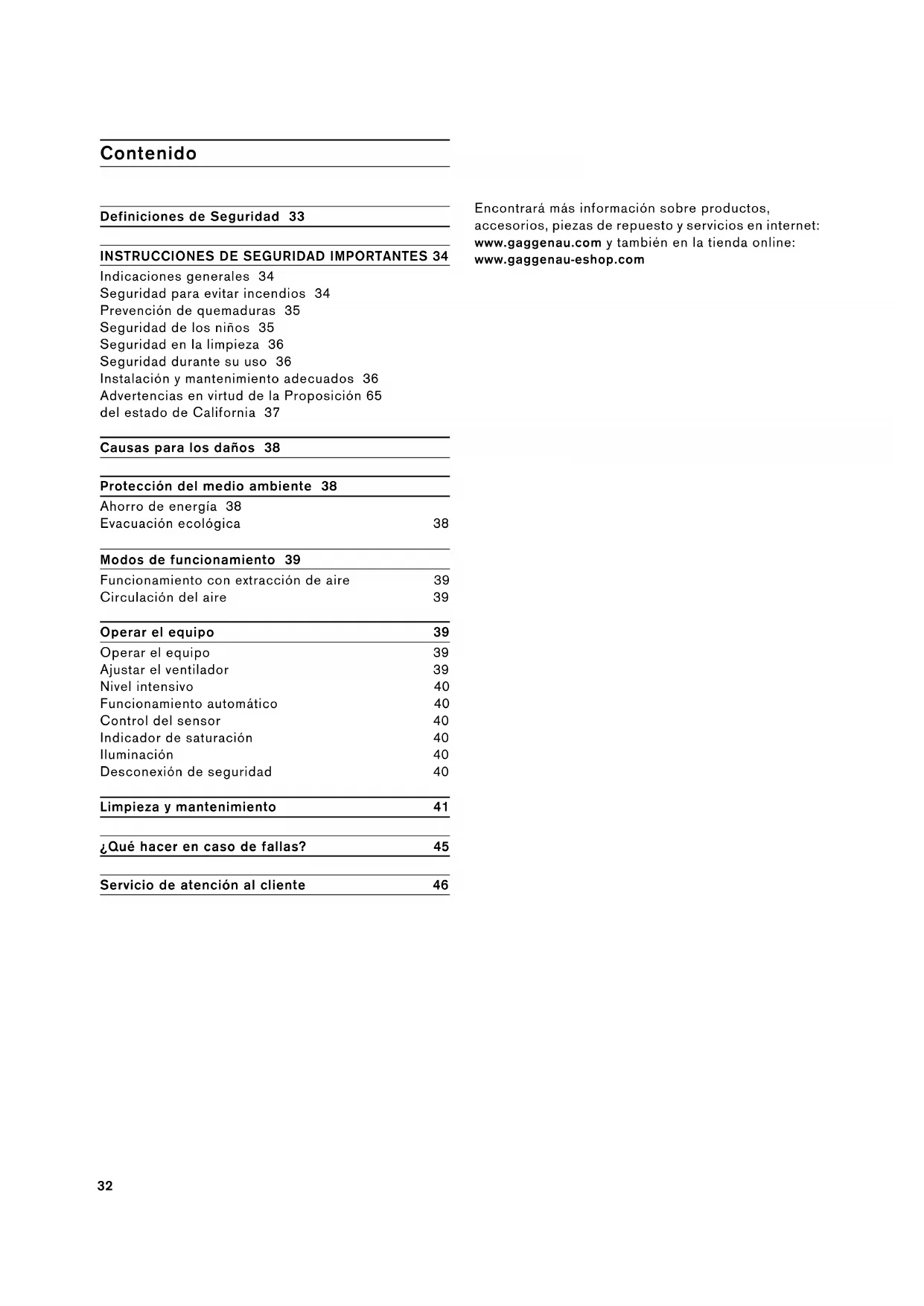

Table of Contents 3
Definiciones de Seguridad 33
INSTRUCCIONES DE SEGURIDAD IMPORTANTES 34
Indicaciones generales 34
Seguridad para evitar incendios 34
Prevención de quemaduras 35
Seguridad de los niños 35
Seguridad en la limpieza 36
Seguridad durante su uso 36
Instalación y mantenimiento adecuados 36
Advertencias en virtud de la Proposición 65
del estado de California 37
Causas para los daños 38
Protección del medio ambiente 38
Ahorro de energía 38
Evacuación ecológica 38
Modos de funcionamiento 39
Funcionamiento con extracción de aire 39
Circulación del aire 39
Operar el equipo 39
Operar el equipo 39
Ajustar el ventilador 39
Nivel intensivo 40
Funcionamiento automático 40
Control del sensor 40
Indicador de saturación 40
Iluminación 40
Desconexión de seguridad 40
Limpieza y mantenimiento 41
¿Qué hacer en caso de fallas? 45
Servicio de atención al cliente 46
Encontrará más información sobre productos, accesorios, piezas de repuesto y servicios en internet: www.gaggenau.com y también en la tienda online: www.gaggenau-eshop.com
Definiciones de Seguridad
ADVERTENCIA
Esto indica que se pueden producir lesiones graves o la muerte si no se cumple con esta advertencia.
ATENCION
Esto indica que pueden producirse lesiones leves o moderadas si no se cumple con esta advertencia.
AVISO: Esto indica que puede producirse un daño al electrodoméstico o a la propiedad como resultado de la falta de cumplimiento de este aviso.
Nota: Esto lo alerta sobre información y/o consejos importantes.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
LEA Y CONSERVE ESTAS INSTRUCCIONES
ADVERTENCIA
Su nuevo electrodoméstico ha sido diseñado para ser seguro y confiable si recibe el cuidado adecuado. Lea atentamente todas las instrucciones antes de usarlo. Estas precauciones reducirán el riesgo de quemaduras, descarga eléctrica, incendio y lesiones a personas. Al utilizar electrodomésticos de cocina, se deben tomar precauciones de seguridad básicas, incluidas las que se encuentran en las páginas siguientes.
Indicaciones generales
Una vez retirado el embalaje, revise el aparato. No lo conecte si ha sufrido daños durante el transporte.
Seguridad para evitar incendios
Siempre tenga un detector de humo en funcionamiento cerca de la cocina.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIO OCASIONADO POR LA GRASA EN LA ESTUFA:
a) Nunca deje las unidades de la superficie sin vigilancia en valores altos. Los derrames por hervor producen humos y salpicaduras grasosas que pueden prenderse fuego. Caliente los aceites despacio a temperaturas bajas o medianas.
b) Siempre encienda la campana al cocinar a una temperatura alta.
c) Limpie los ventiladores extractores con frecuencia. No se debe permitir la acumulación de la grasa en el ventilador ni en el filtro.
d) Use el tamaño de cacerola adecuado. Siempre use utensilios de cocina apropiados para el tamaño del elemento de la superficie.
No flambee alimentos bajo la campana no decorativa ni trabaje con la llama abierta. Cuando está encendida, la campana extractora atrae las llamas hacia el filtro. ¡Siempre existe el riesgo de incendio debido a los depósitos en el filtro de grasa!
ATENCION
Solo para la ventilación general. No utilizar para la extracción de sustancias y vapores peligrosos o explosivos.
No utilice ningún ventilador que tenga el cable o la clavija dañados. Deseche el ventilador o entréguelo a un taller autorizado para su inspección y/o reparación.
No tender el cable por debajo de moquetas. No tapar el cable con alfombras, felpudos ni similares. No pasar el cable por debajo de muebles o electrodomésticos. Tender el cable alejado de la zona de paso y en un lugar donde no implique peligro de tropiezo.
En el caso de que su ropa se prenda fuego, arrójese al piso y ruede de inmediato para extinguir las llamas.
Sofoque las llamas provocadas por alimentos que se prenden fuego, que no sean incendios ocasionados por grasa, con bicarbonato de sodio. Nunca use agua en incendios ocasionados al cocinar.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE LESIONES A PERSONAS EN CASO DE INCENDIO OCASIONADO POR GRASA EN LA ESTUFA, SIGA ESTAS INDICACIONES:
- SOFOQUE LAS LLAMAS con una tapa que ajuste correctamente, una placa para galletas u otra bandeja de metal; luego, apague la hornilla. ASEGÚRESE DE PREVENIR LAS QUEMADURAS. Si las llamas no se apagan de inmediato, EVACUE EL ÁREA Y LLAME AL DEPARTAMENTO DE BOMBEROS.
- NUNCA LEVANTE UNA OLLA EN LLAMAS ya que se puede quemar.
- NO USE AGUA, ni toallas o repasadores húmedos, ya que puede ocasionar una violenta explosión por vapor.
- Use un extinguidor SÓLO si:
- Sabe que tiene un extinguidor Clase ABC y ya sabe cómo usarlo.
- El incendio es pequeño y se limita al área donde se originó.
- Alguien llamó al departamento de bomberos.
- Puede combatir el incendio de espaldas a una salida.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
LEA Y CONSERVE ESTAS INSTRUCCIONES
Tenga un extinguidor de incendio disponible, cerca, en un área fácilmente visible y accesible, cerca del electrodoméstico.
Si es posible, no ponga el sistema de ventilación en funcionamiento si hay un incendio en la placa. Pero no atraviese el fuego con la mano para apagarla.
ADVERTENCIA
Peligro de incendio
Los depósitos de grasa en el filtro de grasa se pueden incendiar.
Limpie el filtro de grasa por lo menos cada dos meses.
Nunca haga funcionar el equipo sin filtro de grasa.
ADVERTENCIA
Peligro de incendio
Los depósitos de grasa en el filtro de grasa se pueden incendiar. Nunca trabaje con flama abierta cerca del equipo (por ejemplo con platillos flameados). Solamente instale el equipo cerca de un fogón para sustancias sólidas (p. ej. madera o carbón) si está disponible una cubierta cerrada que no se pueda quitar. No deben volar las chispas.
ADVERTENCIA
Riesgo de incendio
Los quemadores de gas en los que no se haya colocado ningún recipiente para cocinar encima, generan gran cantidad de calor durante su funcionamiento. Eso puede dañar o incendiar el aparato de ventilación situado encima. Utilizar los quemadores de gas únicamente colocando encima recipientes para cocinar.
ADVERTENCIA
Peligro de incendio
Cuando se usan simultáneamente varios fogones de gas se genera mucho calor. Eso puede dañar o incendiar el aparato de ventilación situado encima. No utilizar simultáneamente durante más de 15 minutos dos zonas de cocción de gas con una llama grande. Un quemador grande con más de 17,000 Btu/hr (5 kW) (wok) equivale a la potencia de dos quemadores de gas.
ADVERTENCIA
Riesgo de incendio
Cuando se usan simultáneamente varios quemadores de gas se genera mucho calor. El aparato de ventilación puede dañarse o incendiarse. El aparato de ventilación solo puede combinarse con quemadores de gas que no superen una potencia total máxima de 61,000 Btu/hr (18 kW). Al exceder la potencia total de 41,000 Btu/hr (12 kW) se deben observar los reglamentos locales respecto a la ventilación del área, tamaño del área y combinación con aparatos de ventilación en el modo de aire de extracción o aire de circulación.
ADVERTENCIA
Peligro de incendio
El aceite y la grasa calientes son altamente inflamables. Nunca deje aceite ni grasa calientes sin supervisión. Nunca extinga un incendio con agua. Apague la zona de cocina. Sofoque las llamas con cuidado con una tapa, una manta ignífuga o un objeto similar.
Prevención de quemaduras
ADVERTENCIA
Riesgo de quemaduras
Al estar en funcionamiento, las partes accesibles se calientan mucho. Nunca toque las partes calientes. Mantenga alejados a los niños.
Seguridad de los niños
Cuando los niños tienen la edad adecuada para utilizar el electrodoméstico, es responsabilidad legal de los padres o tutores legales asegurarse de que reciban las instrucciones sobre prácticas seguras por parte de personas calificadas.
Retire toda la cinta y el embalaje antes de usar el electrodoméstico. Destruya el embalaje después de desembalar el electrodoméstico. Nunca deje que los niños jueguen con el material de embalaje.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
LEA Y CONSERVE ESTAS INSTRUCCIONES
No deje que nadie se suba, pare, incline, siente o cuelgue de cualquier parte de un electrodoméstico, especialmente una puerta, cajón calentador o cajón para almacenamiento. Esto puede dañar el electrodoméstico, y la unidad puede caerse y, posiblemente, causar lesiones graves.
No permita que niños utilicen este electrodoméstico, a menos que sean supervisados de cerca por un adulto. Los niños y las mascotas no deben quedar solos o sin vigilancia en el área donde se utilice el electrodoméstico. Nunca se les debe permitir jugar cerca del electrodoméstico, independientemente de que esté en funcionamiento o no.
ATENCION
Los objetos de interés para niños no deben almacenarse en un electrodoméstico, en gabinetes sobre un electrodoméstico ni en la placa antisalpicaduras. Si los niños se suben a un electrodoméstico para alcanzar estos objetos, podrían sufrir lesiones graves.
Seguridad en la limpieza
ADVERTENCIA
Asegúrese de que todo el electrodoméstico (incluidos los filtros de grasa y los focos, si corresponde) se haya enfriado y la grasa se haya solidificado antes de intentar limpiar cualquier parte del electrodoméstico.
No use limpiadores a vapor para limpiar el aparato.
Seguridad durante su uso
ADVERTENCIA
Riesgo de lesiones
Bordes del aparato en la zona de la cabeza. No golpearse la cabeza contra el aparato. Cuando se esté cocinando, mantener la cabeza a una distancia prudencial.
ADVERTENCIA
No repare ni reemplace ninguna parte del electrodoméstico, a menos que esté específicamente recomendado en este manual. Nunca modifique ni altere la construcción del electrodoméstico. La instalación, servicio técnico o mantenimiento incorrectos pueden causar lesiones o daños materiales. Consulte este manual para su orientación. Remita todas las reparaciones a un centro de servicio técnico autorizado por la fábrica.
ADVERTENCIA
Riesgo de lesiones
Los objetos situados sobre el aparato pueden caerse. No colocar objetos sobre el aparato.
ADVERTENCIA
Riesgo de lesiones
La luz de las luces LED es muy deslumbrante y puede dañar los ojos (grupo de riesgo 1). No mirar más de 100 segundos directamente a las luces LED encendidas.
Instalación y mantenimiento adecuados
Pídale al instalador que le muestre la ubicación del disyuntor o el fusible. Márquela para recordarla más fácilmente.
Este electrodoméstico debe ser correctamente instalado y conectado a tierra por un técnico calificado. Conéctelo sólo a una toma de corriente eléctrica correctamente conectada a tierra. Para obtener más información, consulte las Instrucciones de instalación.
Este electrodoméstico ha sido diseñado para uso doméstico normal únicamente. No está aprobado para uso en exteriores. Consulte la garantía. Si tiene alguna pregunta, comuníquese con el fabricante.
No almacene ni utilice productos químicos corrosivos, vapores, materiales inflamables ni productos no alimenticios dentro de este electrodoméstico ni cerca de él. Está específicamente diseñado para calentar o cocinar alimentos. El uso de productos químicos
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
LEA Y CONSERVE ESTAS INSTRUCCIONES
corrosivos al calentar o limpiar dañará el electrodoméstico y podría causar lesiones.
No utilice este electrodoméstico si no funciona correctamente o si ha sido dañado. Comuníquese con un centro de servicio técnico autorizado.
No repare ni cambie ninguna parte del electrodoméstico, a menos que se recomiende específicamente en este manual. Remita todas las reparaciones a un centro de servicio técnico autorizado por la fábrica.
ATENCION
La grasa acumulada en los filtros puede volver a derretirse y entrar en la abertura de ventilación.
ATENCION
Apague la alimentación eléctrica en el disyuntor antes de retirar un foco dañado. No toque los focos inmediatamente después de que hayan estado en uso. Los focos permanecen calientes durante varios minutos.
ADVERTENCIA
Asegúrese de que el electrodoméstico y las luces se hayan enfriado, y de que la alimentación eléctrica del electrodoméstico esté apagada antes de cambiar el (los) foco(s). No hacerlo podría ocasionar una descarga eléctrica o quemaduras. La lente (si viene incorporada) debe estar en su lugar al usar el electrodoméstico. La lente (si viene incorporada) sirve para proteger el foco contra roturas. La lente (si viene incorporada) es de vidrio. Manipúlela con cuidado para que no se rompa. El vidrio roto podría causar una lesión.
Las superficies ocultas pueden tener bordes filosos. Proceda con cuidado al intentar tomar el electrodoméstico por la parte trasera o desde abajo.
ADVERTENCIA
Cuando se utiliza la campana en modo de aire de escape simultáneamente con un quemador diferente que también usa la misma chimenea (como calentadores a gas, aceite o carbón, calentadores de flujo continuo, calentadores de agua) se debe asegurar que haya un suministro de aire fresco suficiente para las necesidades de combustión del quemador. La operación segura es posible siempre que la subpresión de la habitación donde está instalado el quemador no supere los 4 Pa (0.04 mbar). Esto es posible si el aire de combustión puede circular a través de aberturas que no puedan trabarse, como ser en puertas y ventanas, y a través de cajas de entrada/salida de aire en la pared, o mediante otras medidas técnicas, como enclavamiento recíproco, etc
ADVERTENCIA
Evite la intoxicación por monóxido de carbono: proporcione una entrada de aire suficiente para que los gases de la combustión no vuelvan a ingresar en la habitación. Una caja de entrada/salida de aire en la pared por sí sola no garantiza que no se superará el valor límite.
Nota: Al evaluar el requisito total, se debe tener en cuenta el sistema de ventilación combinado para todo el hogar. Esta norma no se aplica al uso de aparatos de cocina, como parrillas y hornos.
Advertencias en virtud de la Proposición 65 del estado de California
ADVERTENCIA
Este producto contiene una o más sustancias químicas que el estado de California sabe que provocan cáncer, defectos congénitos, u otro daño reproductivo.
Causas para los daños
AVISOS:
- Peligro de daños por corrosión. Encender siempre el aparato cuando se vaya a cocinar con el fin de evitar la formación de agua condensada. El agua condensada puede conllevar daños por corrosión.
- Peligro de daños por humedad que penetre en el sistema eléctrico. Nunca limpie los elementos de operación con trapos mojados.
- Daño en la superficie por limpieza inadecuada. Limpie las superficies de acero inoxidable solamente en dirección del tallado original. No utilice limpiador para acero inoxidable para elementos de servicio.
- Daño en la superficie por productos de limpieza agresivos o por frotación. Nunca use productos de limpieza agresivos o por frotación.
- Peligro de daños por recirculación del vapor condensado. Instalar el canal de salida de aire del aparato ligeramente inclinado hacia abajo (1° de desnivel).
Protección del medio ambiente
Su nuevo aparato presenta una gran eficiencia energética. Aquí se ofrecen consejos sobre cómo manejar el aparato ahorrando más energía y cómo desecharlo correctamente.
Ahorro de energía
- Encender la ventilación, si es necesario. En caso de querer calentar brevemente, sin mucha potencia, se puede desconectar la ventilación.
- Seleccionar un nivel de ventilación que sea adecuado a las circunstancias.
- Volver a apagar la ventilación tras cocinar.
- Limpiar regularmente el filtro antigrasa que incrementa la eficacia de la ventilación.
- Apagar la iluminación del aparato en caso de no utilizarla.
Evacuación ecológica
Saque el equipo de su empaque y elimine éste de forma ecológica.
Modos de funcionamiento
Este equipo se puede utilizar en funcionamiento con extracción de aire o con funcionamiento de circulación de aire.
Funcionamiento con extracción de aire
El aire aspirado se limpia con los filtros de grasa y se canaliza hacia el aire libre a través de un sistema de tubos.
Nota: La emisión de los gases no se debe canalizar hacia una chimenea de humo o de gases de escape que esté en funcionamiento, ni hacia un tiro que sirva para sacar el aire de las habitaciones donde haya equipos con fuego.
- Si los gases de escape se van a canalizar hacia una chimenea de humo o de gases de escape que no esté en funcionamiento, se tiene que conseguir la aprobación del especialista en chimeneas correspondiente.
- Si las emisiones de gases se canalizan a través del muro externo, se tiene que utilizar una caja telescópica para muros.
Circulación del aire
El aire aspirado se limpia con un filtro de grasas y un filtro de carbón activado, y se vuelve a canalizar hacia la cocina.
Nota: Para controlar los olores en el aire en circulación se tiene que instalar un filtro de carbón activado. Las diferentes posibilidades de operar el equipo con circulación de aire las puede consultar de la información del folleto, o consultando a su distribuidor autorizado. Los accesorios necesarios para ello los puede conseguir en el comercio especializado, en el departamento de servicio al cliente, o en la tienda en línea.
Operar el equipo
Nota: Encender la campana extractora al empezar a cocinar y apagarla unos minutos después de haber finalizado con las tareas de cocción. De esta manera se neutralizarán con gran efectividad los vapores que se desprenden al cocinar.
Operar el equipo
Tablero de control
| 1 | 2 | 3 | >> | A |
Explicación
| 1 | Ventilador encendido/apagado |
| 1 | Nivel de ventilador 1 |
| 2 | Nivel de ventilador 2 |
| 3 | Nivel de ventilador 3 |
| >> | Nivel intensivo |
| A | Funcionamiento automático |
| ◎ | Indicador de saturación |
| ♀ | Luz encendida/apagada/atenua |
Ajustar el ventilador
Nota: Ajustar siempre la potencia del ventilador a las condiciones actuales. Si se forma mucho vapor, seleccionar también una potencia de ventilación alta.
Conexión
1 Oprimir la tecla ①. El ventilador se pone en marcha en el nivel 2.
2 Oprimir las teclas 1, 2, 3 o >> para ajustar el nivel de ventilador correspondiente.
Desconexión
Oprimir la tecla ①.
Nivel intensivo
En caso de fuertes olores y vapores, utilizar el nivel intensivo.
Conexión
1 Oprimir la tecla ①.
El ventilador se pone en marcha en el nivel 2.
2 Oprimir la tecla >>.
El nivel intensivo está activado.
Nota: La duración del nivel intensivo es de 6 minutos. Una vez transcurrido este tiempo, el aparato vuelve al nivel de ventilador ajustado anteriormente.
Desconexión
Oprimir la tecla ① o la tecla de otro nivel de ventilador.
Se finaliza el nivel intensivo.
Funcionamiento automático
Conexión
1 Oprimir la tecla ①.
El ventilador se pone en marcha en el nivel 2.
2 Oprimir la tecla A.
El nivel de ventilador óptimo 1, 2 o 3 se ajusta automáticamente mediante un sensor.
Desconexión
Pulsar la tecla A o ①.
El modo automático está desconectado.
El ventilador se apaga automáticamente cuando la calidad del aire en el ambiente baja de un nivel determinado. El tiempo de funcionamiento del modo automático es de 4 horas como máximo.
Control del sensor
Durante el funcionamiento automático, un sensor situado en la campana extractora detecta la intensidad de los olores de cocción y asado. En función del ajuste del sensor, el ventilador conmuta automáticamente a otro nivel de ventilación.
Ajuste de fábrica de la sensibilidad: 2
Ajuste mínimo de la sensibilidad: 1
Ajuste máximo de la sensibilidad: 4
Modificar el ajuste de la sensibilidad del sensor
Si el control del sensor reacciona demasiado rápido o demasiado lento, modificar el ajuste de la sensibilidad.
1 Con el ventilador apagado, mantener pulsada la tecla A durante unos 4 segundos. Se muestra el ajuste.
2 Pulsar la tecla 1, 2, 3 o >> para modificar el ajuste de la sensibilidad.
$$ \text { Tecla 1 } = \text { sensibilidad 1 } $$
$$ \text { Tecla 2 } = \text { sensibilidad 2 } $$
$$ \text { Tecla 3 } = \text { sensibilidad 3 } $$
$$ \text { Tecla } \gg = \text { sensibilidad 4 } $$
3 Mantener pulsada la tecla A durante aprox. 4 segundos.
Se guarda el cambio.
Indicador de saturación
Cuando los filtros metálicos antigrasa se saturan, parpadea la tecla ⚙️.
En ese momento se deben limpiar los filtros metálicos antigrasa.
En el capítulo Limpieza y mantenimiento se explica cómo limpiar los filtros metálicos antigrasa.
Restablecer el indicador de saturación
Oprimir la tecla ⓣ.
Iluminación
La iluminación se puede encender y apagar de forma independiente de la ventilación.
Conexión/Desconexión del aparato
Oprimir la tecla
Ajustar el brillo
Mantener oprimida la tecla hasta conseguir el brillo deseado.
Desconexión de seguridad
Para la protección del usuario, el aparato está equipado con una desconexión de seguridad. La iluminación se apagará transcurridas 12 horas y el ventilador, tras 4 horas; si durante este tiempo no se han utilizado.
Limpieza y mantenimiento
ADVERTENCIA
Peligro de quemaduras
El aparato se calienta cuando está en marcha.
Antes de limpiar el aparato, dejar que se enfríe.
ADVERTENCIA
Peligro de descarga eléctrica
Si penetra humedad puede causar una descarga eléctrica. Limpiar el aparato solo con un paño húmedo. Antes de la limpieza hay que desconectar el enchufe o los fusibles de la caja de fusibles.
ADVERTENCIA
Peligro de descarga eléctrica
La humedad penetrante puede causar una descarga eléctrica. No use una hidrolavadora ni un limpiador por vapor.
ADVERTENCIA
Peligro de lesiones
Los componentes dentro del equipo pueden tener bordes filosos. Utilice guantes protectores.
Productos de limpieza
A fin de no dañar las distintas superficies con productos de limpieza inapropiados, consultar las indicaciones de la tabla. No usar en ningún caso:
- productos de limpieza abrasivos o corrosivos,
- productos de limpieza con un alto contenido de alcohol;
• estropajos o esponjas de fibra dura; - limpiadores de alta presión o por chorro de vapor.
Lavar a fondo los paños de cocina nuevos antes de usarlos.
Tener en cuenta todas las instrucciones y avisos que incluyen los productos de limpieza.
Zona Productos de limpieza
| Acero inoxidable | Agua caliente con jabón:Limpiar con un trapo y secar con un paño suave.Limpiar las superficies de acero inoxi-dable siempre en la dirección del pulido.Se pueden adquirir productos de lim-pieza de acero especiales en el Servi-cio de Asistencia Técnica o en comercios especializados. Aplicar una capa muy fina del producto de limpieza con un paño suave. |
| Aluminio y plástico | Limpiacristales:Limpiar con un paño suave. |
| Vidrio Limpiacristales: | |
| Elementos de control | Agua caliente con jabón:Limpiar con un trapo húmedo y secar con un paño suave.Peligro de daños por humedad en el interior del sistema electrónico. No lim-piar nunca los elementos de control con un paño húmedo.No usar limpiadores para acero inoxida-ble. |
Quitagrasas (n.º art. 00311297)
Quitagrasas muy potente para la eliminación de los restos de grasa incrustada en la campana extractora de humos. Ideal para el pretratamiento de los filtros de metal antigrasa.
Para el cuidado de superficies de acero inoxidable. Impregnadas con aceite especial, impiden la acumulación de suciedad y las huellas dactilares.
Desmontar el filtro de metal antigrasa
ADVERTENCIA
Riesgo de lesiones
Los filtros de metal antigrasa y las piezas internas del aparato pueden tener bordes afilados. Utilizar guantes protectores.
ADVERTENCIA
Riesgo de lesiones
Los filtros de metal antigrasa pesan mucho. Desmontar los filtros de metal antigrasa con cuidado y procurar que no se caigan al extraerlos.
El filtro de metal antigrasa consta de tres componentes. Para facilitar la limpieza se pueden separar los filtros de metal antigrasa.

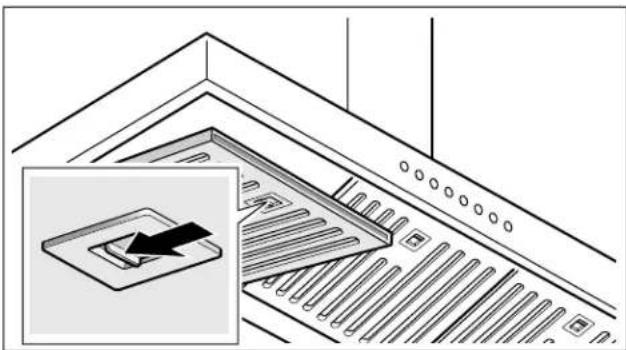

1 Abrir el bloqueo y plegar hacia abajo el filtro de metal antigrasa. Por razones de seguridad, el filtro de metal antigrasa está encajado por el borde trasero.
2 Elevar levemente el filtro de metal antigrasa por el borde delantero hasta extraerlo de su soporte.
Nota: La grasa puede acumularse en la parte inferior del filtro de metal antigrasa. Sujetar el filtro de metal antigrasa en posición horizontal para evitar que gotee grasa.
3 Extraer el filtro de tejido metálico.

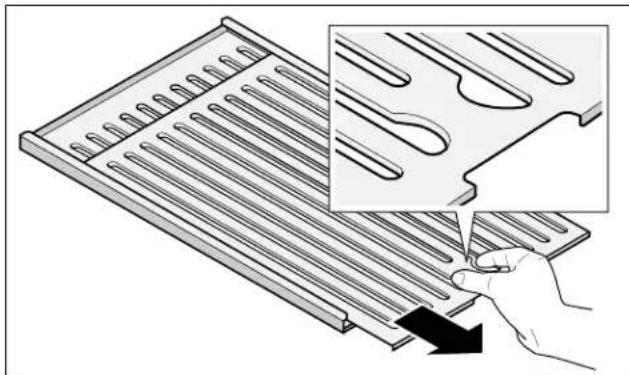

4 Separar ambas piezas del filtro con ayuda de las escotaduras de agarre.
5 Limpiar el filtro de metal antigrasa.
6 Limpiar el aparato desde dentro.
Limpiar los filtros metálicos para grasa
ADVERTENCIA
Peligro de incendio
Los depósitos de grasa en el filtro de grasa se pueden incendiar.
Limpie el filtro de grasa por lo menos cada dos meses.
Nunca haga funcionar el equipo sin filtro de grasa.
Notas
- No use productos de limpieza agresivos, o que contengan ácidos o lejía.
- Al limpiar los filtros metálicos para grasa, limpie también el soporte de los filtros en el equipo con un trapo húmedo.
- Los filtros metálicos los puede lavar en la máquina lavavajillas o a mano.
En el lavavajillas:
Nota: La limpieza en el lavavajillas podría conllevar ligeras decoloraciones. Esto no afecta al funcionamiento normal de los filtros de metal antigrasa.
No lavar los filtros de metal antigrasa junto con el resto de la vajilla si están muy sucios.
- Eliminar primero a mano la suciedad más incrustada.
Colocar debidamente los filtros de metal antigrasa en el lavavajillas. Los filtros de metal antigrasa no deben quedar aprisionados.
A mano:
- Remojar los filtros de metal antigrasa en agua caliente con jabón.
- Utilizar un cepillo para la limpieza y a continuación enjuagar bien los filtros.
- Dejar escurrir los filtros de metal antigrasa.
Nota: En caso de suciedad fuertemente incrustada se puede utilizar un disolvente de grasa. Se puede solicitar a través de la tienda en línea (n.º art. 00311297). Rociar disolvente antigrasa sobre los filtros de metal antigrasa sucios y dejar actuar durante 5 min. A continuación, enjuagar con abundante agua. Tener en cuenta las indicaciones de uso del limpiador.
Montar el filtro de metal antigrasa

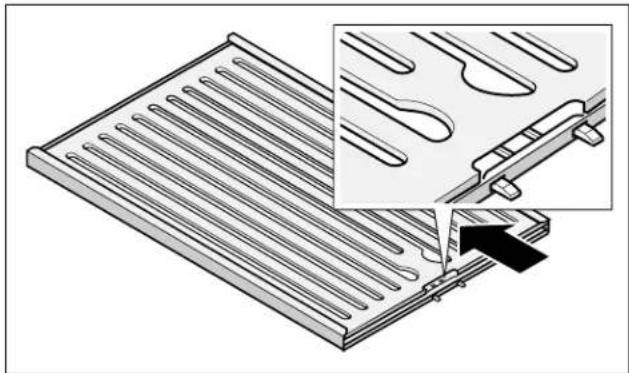

1 Deslizar y unir ambas piezas del filtro. Asegurarse de que la colocación sea correcta, con la abertura en el borde.

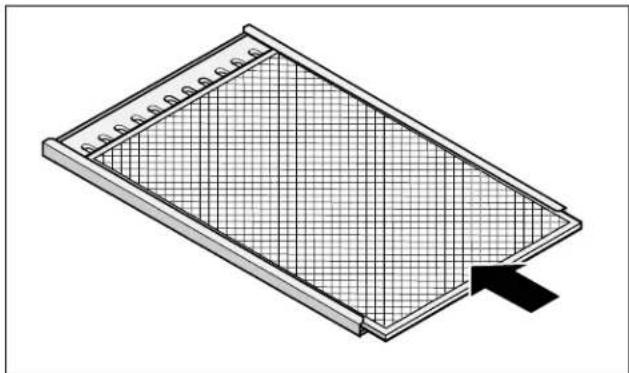

2 Insertar el filtro de tejido metálico hasta el tope.
3 Colocar el filtro de metal antigrasa en la parte inferior del aparato con el bloqueo hacia delante y enclavar el bloqueo.
Nota: Al colocarlo, asegurarse de que el bloqueo quede bien enclavado. De lo contrario, el filtro de metal antigrasa podría caerse y dañar la placa de cocción.
4 Oprimir la tecla Ⓐ. Se ha restablecido el indicador de saturación.
Reemplazar el filtro de carbono activo (solo en funcionamiento con recirculación de aire)
ADVERTENCIA
Riesgo de lesiones
Riesgo de sufrir caídas al cambiar el filtro. Utilizar una escalera plegable que sea segura.
Para garantizar la filtración de olores, cambiar regularmente el filtro de carbono activo.
Si se usa poco u ocasionalmente, reemplazar el filtro de carbono activo cada 18 meses, a más tardar, o cuando se presenten olores en el aire de salida.
Si se usa mucho o diariamente, reemplazar el filtro de carbono activo cada 12 meses, a más tardar, o cuando se presenten olores en el aire de salida.
Notas
- Los filtros de carbono activo están incluidos en la entrega del juego de recirculación de aire AA 442 810. Los filtros de carbono activo adicionales se pueden conseguir en comercios especializados, con el servicio de atención al cliente o en la tienda online con el número de orden AA 442 110 (el empaque contiene 2 filtros).
- Sustituir siempre el filtro de carbón activo.
- Los filtros de carbón activo no deben limpiarse ni reactivarse.
- Los filtros de carbono activo usados se pueden desechar en la basura doméstica.
Así se procede

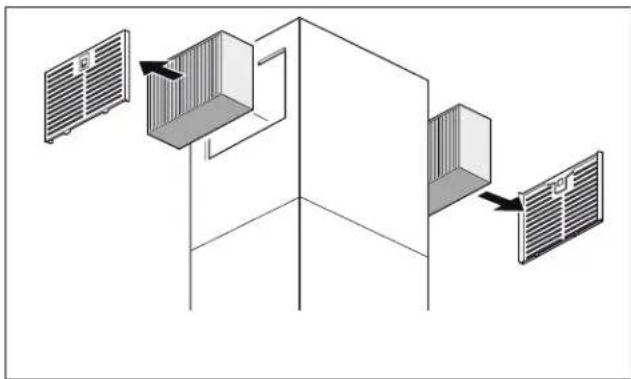

1 Abrir los dispositivos de bloqueo en ambas rejillas protectoras y quitarlas.
2 Retirar los filtros de carbón activo viejos.
3 Introducir los filtros de carbón activo nuevos.
4 Colocar las rejillas protectoras.
¿Qué hacer en caso de fallas?
Muchas veces podrá solucionar fácilmente usted mismo los fallos que aparezcan. Antes de llamar al servicio técnico, tome en cuenta las siguientes indicaciones.
ADVERTENCIA
Peligro de descarga eléctrica
Las reparaciones no profesionales son peligrosas. Solamente un técnico de servicio al cliente entrenado por nosotros puede realizar las reparaciones y cambiar las conexiones dañadas. Si el equipo presenta defectos, saque el enchufe o desconecte el fusible de la caja de fusibles. Comuníquese con el servicio al cliente.
ADVERTENCIA
Riesgo de lesiones
La luz de las luces LED es muy deslumbrante y puede dañar los ojos (grupo de riesgo 1). No mirar más de 100 segundos directamente a las luces LED encendidas.
Luces LED
La sustitución de las luces LED debe encomendarse siempre al fabricante, al Servicio de asistencia técnica o a profesionales autorizados (instaladores electricistas).
Tabla de averías
| Falla Posible causa Solución | ||
| El aparato no funciona El enchufe no está conectado a la red Enchufar el aparato a la red eléctrica | ||
| Corte en el suministro eléctrico Comprobar si los demás electrodomésticos de cocina funcionan | ||
| El fusible está dañado Comprobar en la caja de fusibles si el fusible del aparato funciona correctamente | ||
| El aparato no funciona, todas las teclas parpadean | El enchufe del cable de red no está conectado a la red | Comprobar conexión de cables de red para todos los aparatos |
| El fusible está dañado Comprobar en la caja de fusibles si los fusibles de todos los aparatos funcionan correctamente | ||
| Un componente del aparato no funciona Avisar al Servicio de Atención al Cliente | ||
| El aparato no funciona Hace más de 4 horas que el aparato está funcionando, se activó la desconexión de seguridad | Volver a conectar el aparato. | |
| La iluminación de las teclas no funciona La unidad de control está estropeada Avisar al Servicio de Atención al Cliente | ||
| La iluminación no funciona La iluminación está defectuosa Avisar al Servicio de Atención al Cliente | ||
| La tecla ⊙ parpadea | El filtro de metal está saturado Limpiar el filtro, ver el capítulo Limpieza y mantenimiento | |
Servicio de atención al cliente
Si su aparato necesita una reparación, nuestro servicio de atención al cliente estará encantado de ayudarle. Siempre encontramos la solución adecuada, incluso para evitar visitas innecesarias de los técnicos.
Cuando llame por teléfono, indique la referencia del producto (N° E) y el número de fabricación (N° FD) para que podamos ofrecerle un servicio cualificado. La placa de características con la numeración se encuentra en el interior del aparato (desmontar el filtro de metal antigrasa).
Para evitar tener que buscar los datos de su aparato cuando los precise, es aconsejable anotarlos aquí conjuntamente con el número de teléfono del Servicio de atención al cliente.
N° E. N° FD.
Servicio de atención al cliente 📞
Tenga en cuenta que la visita del técnico del servicio de atención al cliente no es gratuito en caso de que el mal funcionamiento sea debido a un manejo incorrecto del aparato.
Las señas de las delegaciones internacionales figuran en la lista adjunta de centros y delegaciones del Servicio de Asistencia Técnica Oficial.
Solicitud de reparación y asesoramiento en caso de averías
US 877 442 4436
toll-free
Confíe en la competencia del fabricante. De esa forma se asegura de que la reparación se lleva a cabo por personal técnico debidamente instruido, equipado con las piezas originales y de repuesto necesarias para su aparato.
Gaggenau
BSH Home Appliance Corporation
