DKC054A1BSL2DB - Dispensador de cerveza DANBY - Manual de uso y guía de instrucciones gratis

Marca	Danby
Modelo	DKC054A1BSL2DB
Tipo de producto	Tiraje de cerveza (refrigerador de barril)
Capacidad de barriles aceptados	1/2 barril (59 L), 1/4 barril (30 L), 1/6 barril (20 L), 1/8 barril (15 L)
Dimensiones (aprox.)	61 x 61 x 84 cm (An x Pr x Al)
Peso (aprox.)	45 kg
Alimentación eléctrica	115 V, 60 Hz, con conexión a tierra
Tipo de gas	CO2 (botella vacía incluida)
Regulador de presión	Sí, integrado, rango 8-12 psi

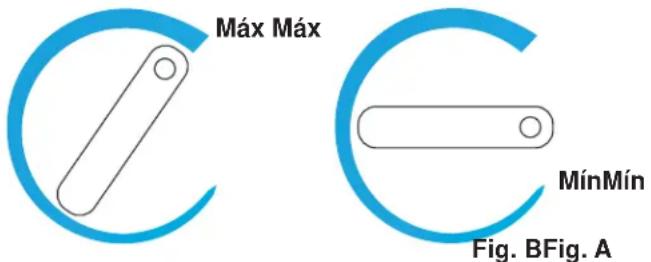

Termostato ajustable	Sí, con posición max/min y apagado (0)
Descongelación automática	Sí, drenaje a bandeja de evaporación
Conversión a refrigerador	Posible (retirar componentes de tiraje)
Puerta reversible	Sí, apertura a izquierda o derecha
Ruedas	4 ruedas, 2 con frenos en la parte delantera
Accesorios incluidos	Columna de cerveza, regulador, botella CO2, mangueras, acoplador, varilla, manija, llave, tapones, placa metálica, rejillas
Mantenimiento de las líneas de cerveza	Cada 3 semanas o cada 2 barriles
Limpieza del grifo	Semanalmente o antes de cada uso
Garantía	1 año limitada (piezas funcionales)
Servicio al cliente	1-800-263-2629 (Danby)
Compatibilidad de barril	Barril americano estándar con acoplador Sankey (diámetro máx. 41 cm, altura máx. 59,4 cm)

Preguntas frecuentes - DKC054A1BSL2DB DANBY

¿Por qué mi cerveza es muy espumosa?

La espuma excesiva puede ser causada por una presión de CO2 demasiado alta (reduzca entre 8 y 12 psi), fugas en las conexiones (verifique juntas y arandelas), una válvula antirretorno obstruida (asegúrese de que tenga un pequeño orificio) o una varilla de plástico faltante en el acoplador.

¿Cómo ajustar la presión del CO2?

Afloje la contratuerca de ajuste, gire la tuerca del regulador: en sentido horario para aumentar la presión, antihorario para disminuirla. Vuelva a apretar la contratuerca. Abra la llave secundaria y espere 5 a 10 minutos antes de servir cerveza.

¿Qué hacer si el flujo de cerveza es bajo?

Verifique las conexiones de las mangueras (cerveza en la parte superior del acoplador, CO2 en el costado). Asegúrese de que la válvula antirretorno tenga un orificio, que la presión de CO2 sea suficiente (aumente si es necesario) y que no haya pliegues en las mangueras.

¿Cómo instalar un barril nuevo?

Cierre la llave de CO2 y la llave secundaria. Purgue la presión con la válvula de alivio. Asegúrese de que la llave de la columna esté cerrada. Inserte la varilla en el cuello del barril y gírela en sentido horario para bloquearla. Tire de la manija de perforación hacia afuera y luego bájela para perforar el barril.

¿Cómo limpiar las líneas de cerveza?

Use un kit de limpieza estándar. Desconecte las mangueras del acoplador, haga circular una solución limpiadora por las líneas, enjuague abundantemente con agua limpia. Limpie el grifo semanalmente. Se recomienda una limpieza programada cada 3 semanas o cada 2 barriles.

¿Puedo usar un cable de extensión eléctrico?

No, está prohibido usar un cable de extensión. Enchufe el aparato directamente a un tomacorriente de pared dedicado, correctamente conectado a tierra. No use adaptadores de enchufe.

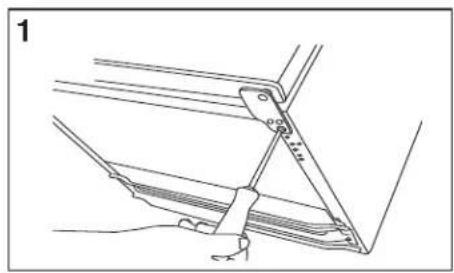

¿Cómo invertir la apertura de la puerta?

Desatornille los 3 tornillos de cada bisagra, retire la puerta, mueva el eje de la bisagra superior al otro lado. Vuelva a colocar la puerta en la nueva bisagra superior, atornille la bisagra inferior del otro lado. Asegúrese de que la puerta esté bien alineada y que el sello cierre correctamente.

¿Qué hacer en caso de fuga de CO2?

Cierre inmediatamente la válvula principal de la botella de CO2, ventile el área y salga de la habitación. El CO2 puede causar dificultades respiratorias. Verifique todas las conexiones con agua jabonosa para localizar la fuga.

¿Cómo convertir el aparato en refrigerador?

Desconecte el aparato de la corriente. Cierre las llaves de CO2. Retire el barril, las mangueras, la columna de cerveza y el regulador. Tape los orificios traseros y superiores con los tapones incluidos. Vuelva a colocar los estantes si lo desea.

¿Por qué la puerta no cierra correctamente?

Verifique que el aparato esté nivelado (ajuste las ruedas). Asegúrese de que la puerta se haya invertido correctamente, que las juntas estén limpias, que los estantes o el barril no obstruyan el cierre.

MANUAL DE USUARIO DKC054A1BSL2DB DANBY

GUÍA DE UTILIZACIÓN Y CUIDADO PARA EL PROPIETARIO

MODEL • MODÈLE • MODELO

DKC054A1BSLDB

KEG COOLER

GLACIÈRE DE BIÈRE PRESSION

BARRIL REFRIGERADOR

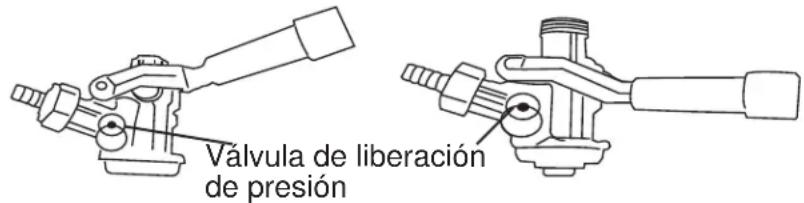

Asegúrese de que el tanque de CO₂ esté vacío antes del transporte por mensajería o por terceros.

PELIGRO - Un tanque lleno o parcialmente lleno de CO₂ está bajo presión extrema. La liberación incontrolada de presión es extremadamente peligrosa. Las instrucciones a continuación utilizan el regulador para controlar la liberación de esta presión de una manera segura. No elimine el regulador.

1. Asegúrese de que el tanque esté seguro
2. Abra completamente la válvula girando en sentido antihorario. El indicador del manómetro mostrará un valor si el tanque contiene presión.
3. Tire suavemente el anillo de alivio de presión. Se debe oir el gas liberado.
4. El dial de presión mostrará cero cuando el depósito esté vacío. Continúe manteniendo el alivio de presión abierto hasta que el tanque esté vacío.
5. Suelte el anillo de alivio de presión.
6. Cierre completamente la válvula girándola en el sentido de las agujas del reloj.

CONTENTS \* TABLE DES MATIÈRES \* ÍNDICE

KEG COOLER

Guía de utilización y cuidado para el propietario......33-48

• Bienvenido
• Información importante sobre seguridad
• Características
• Instrucciones de instalación
• Instrucciones de funcionamiento
• Cuidado y mantenimiento
• Solución sugerida
• Garantía

Incluye grifo Americano solamente.

TO OBTAIN WARRANTY SERVICE YOU MUST PROVIDE A VALID PROOF OF PURCHASE. PLEASE STAPLE YOUR RECEIPT TO THIS PAGE FOR FUTURE REFERENCE.

POUR OBTENIR LE SERVICE SUR GARANTIE VOUS DEVEZ FOURNIR UNE PREUVE D'ACHAT VALIDE. VEUILLEZ AGRAFER VOTRE REÇU À CETTE PAGE POUR RÉFERENCE FUTURE.

PARA OBTENER SERVICIO DE GARANTÍA, DEBE PROVEER UN RECIBO ORIGINAL. POR FAVOR ENGRAPE SU RECIBO A ESTA PÁGINA EN CASO QUE NECESITE HACER UN RECLAMO.

Welcome

Gracias por elegir Danby

Sabemos que está emocionado. Nosotros lo estamos también! Sin embargo, cuanto más se familiarice con su nuevo aparto, mejor será su experiencia. Por lo tanto le sugerimos de manera especial que lea este manual de instrucciones antes de conectar su nuevo aparato. Este manual contiene importante información operacional que le ayudará a hacer un uso completo de las características técnicas disponibles en su aparato Danby. El manual también contiene información diseñada para mejorar la fiabilidad y seguridad operacional de su aparato, así como consejos para el mantenimiento del mismo, lo que le traerá felicidad en los años venideros.

Por favor, visite www.danby.com para acceder a herramientas de autoservicio, preguntas frecuentes y más. En caso de necesitar asistencia adicional, por favor llame al 1-800-26-DANBY (1-800-263-2629). Por favor tenga disponible su recibo de compra y número de modelo cuando llame.

Nota: Esta información será necesaria si su unidad requiere servicio o para hacer consultas generales. Para recibir servicio técnico debe sonstrar el recibo original.

Número de modelo: ____

Fecha de la compra: ____

NECESITA AYUDA

Antes de solicitar servicio, hay algunas cosas que puede hacer para ayudarnos a servirle mejor:

Lea este manual:

Contiene instrucciones que lo ayudarán a mantener correctamente su unidad.

Si usted recibe un artefacto dañado:

Llame inmediatamente al distribuidor (o constructor) que se lo vendió.

Ahorre tiempo y dinero:

Lea la sección de Diagnóstico de problemas antes de llamar. Esta sección le ayudará a resolver problemas comunes que pudieran ocurrir.

Si necesita asistencia, no se preocupe y llámenos.

¡ADVERTENCIA IMPORTANTE!

PELIGRO: Riesgo de atrapamiento de niños. Antes de tirar su aparato:

- Quite las puertas.

- Deje los estantes en su lugar para que los niños no pueden subir fácilmente en. ¡NO ESPERE, HAGALO AHORA MISMO!

Para evitar dificultades de instalación o funcionamiento, lea estas instrucciones a fondo.

• Este aparato debe estar conectado a tierra. Conecte sólo a una toma de corriente con conexión a tierra adecuada. Consulte la sección “Instrucciones de puesta a tierra”.
• No utilice este aparato si tiene un cable o enchufe dañado, si no funciona correctamente o si el aparato ha sufrido daños o se ha caído. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o persona calificada para evitar riesgos.
• Nunca permita que los niños operen, jueguen o se arrastren dentro del aparato.
• Nunca limpie las partes del aparato con líquidos inflamables. Los humos pueden crear un riesgo de incendio o explosión.
• No almacene ni utilice gasolina u otros vapores o líquidos inflamables cerca de este o de cualquier otro aparato. Los humos pueden crear un riesgo de incendio o explosión.
• No empalme el cable de alimentación que esté equipado con este aparato.
• Mantenga el cable de alimentación alejado de superficies calientes.
• No sumerja el cable de alimentación, el enchufe o el propio aparato en agua.
• No utilice este producto cerca del agua, por ejemplo, en un sótano húmedo, lavandería o cerca de un fregadero.
• No utilice productos químicos corrosivos ni vapores en este aparato.
• Utilice este aparato sólo para el uso previsto, tal y como se describe en este manual.
• Almacene las bebidas en recipientes sellados solamente.
• No cubra ni bloquee las aberturas del aparato.
• No almacene productos alimenticios perecederos como (pero no limitado a) carnes y productos lácteos en su aparato. Este aparato no se enfría lo suficiente como para ser seguro para los alimentos.
• Este aparato está diseñado para uso doméstico solamente. No utilice ni guarde este aparato al aire libre.
• Este aparato debe ser reparado solamente por personal de servicio cualificado. Póngase en contacto con el centro de servicio autorizado más cercano para su examen, reparación o ajuste.
• Antes de conectar el aparato a una fuente de alimentación, deje que se mantenga erguido durante aproximadamente 6 horas; Esto reducirá la posibilidad de un malfuncionamiento en el sistema de enfriamiento debido a la manipulación durante el transporte.

¡GUARDE ESTAS INSTRUCCIONES!

Importantes Instrucciones de Seguridad LEA Y SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD

INSTRUCCIONES DE CONEXIÓN A TIERRA

Este aparato debe estar conectado a tierra. En caso de un cortocircuito eléctrico, la puesta a tierra reduce el riesgo de descarga eléctrica proporcionando un cable de escape para la corriente eléctrica. Este aparato está equipado con un cable que tiene un cable de conexión a tierra con un enchufe de conexión a tierra. El enchufe debe estar enchufado en un tomacorriente que esté correctamente instalado y conectado a tierra.

ADVERTENCIA - El uso incorrecto del enchufe de conexión a tierra puede ocasionar un riesgo de descarga eléctrica. Consulte a un electricista o agente de servicio calificado si las instrucciones de conexión a tierra no se entienden completamente o si existe duda sobre si el aparato está debidamente conectado a tierra.

Si el tomacorriente es un tomacorriente de pared estándar de 2 clavijas, es su responsabilidad personal y la obligación de tenerlo reemplazado con un enchufe de pared de 3 clavijas debidamente conectado a tierra.

Para el mejor funcionamiento, enchufe este aparato en su propia toma de corriente para evitar el parpadeo de luces, soplado de fusible o disparo del interruptor automático

NO UTILICE UN CABLE DE EXTENSIÓN

Utilice un enchufe de pared exclusivo de 115V. No conecte el aparato a los cables de extensión ni con otro aparato en la misma toma de corriente. No empalme el cable. No corte ni quite en ningún caso la tercera clavija (tierra) del cable de alimentación. No utilice ni enchufe adaptador con este aparato.

REQUERIMIENTOS DE SEGURIDAD

Asegúrese de que los componentes se sustituirán por componentes similares y que el servicio deberá ser realizado por el personal de servicio autorizado de fábrica, para minimizar el riesgo de un posible encendido debido a piezas incorrectas o un servicio inadecuado.

Este aparato debe estar conectado a tierra. En caso de un cortocircuito eléctrico, la conexión a tierra reduce el riesgo de choque eléctrico proporcionando un cable de escape para la corriente eléctrica. La placa de características en serie indica el voltaje y la frecuencia para la que está diseñado el artefacto.

¡ADVERTENCIA! ¡PELIGRO DE EXPLOSION! Riesgo de incendio o explosión debido a la perforación de tuberías de refrigerante. No utilice objetos afilados para ayudar en el desescarche. Por favor, manejese con precaución. Mantenga los materiales y vapores inflamables como la gasolina lejos del refrigerador. Utilice un limpiador no infl amable.

La eliminación de esta unidad debe estar de acuerdo con las regulaciones federales y locales.

Este aparato no está diseñado para ser utilizado por personas (incluyendo niños) cuyas capacidades físicas, sensoriales o mentales sean diferentes o reducidas, o que carezcan de experiencia o conocimiento, a menos que dichas personas reciban supervisión o entrenamiento para operar el aparato por una persona responsable de su uso. la seguridad.

ADVERTENCIA: Mantenga las aberturas de ventilación, en la caja del aparato o en la estructura incorporada, sin obstrucciones.

ADVERTENCIA: No use dispositivos mecánicos u otros medios para acelerar el proceso de descongelación, que no sean los recomendados por el fabricante.

ADVERTENCIA: No dañar el circuito de refrigerante.

ADVERTENCIA: No utilice electrodomésticos dentro de los compartimientos de alimentos del aparato, a menos que sean del tipo recomendado por el fabricante.

¡GUARDE ESTAS INSTRUCCIONES!

Importantes Instrucciones de Seguridad LEA Y SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD

¡CUIDADO, EL GAS CARBÓNICO PUEDE SER PELIGROSO!

Los tanques de gas carbónico llenos contienen gas a alta presión que puede ser peligroso si no se lo trata correctamente. Lea y entienda los siguientes procedimientos para los tanques de gas carbónico antes de instalarlos:

1. Siempre verifique la fecha de prueba del D.O.T (Departamento de Transporte) del cuello del cilindro antes de instalarlo. Si tiene más de cinco (5) años no lo use, devuélvalo al proveedor de gas.
2. Siempre conecte el tanque de gas carbónico a un regulador. El no hacerlo podría provocar una explosión que podría causarle la muerte o herirlo al abrir la válvula del cilindro.
3. Siempre siga los procedimientos correctos cuando los cilindros se cambien según los códigos locales.
4. Siempre coloque el tanque de gas carbónico en posición "vertical."
5. Mantenga siempre el tanque de gas carbónico lejos del calor. Los tanque de gas carbónico deben guardarse en el lugar más frío posible (preferentemente) a 70° F (21° C) y deben estar siempre firmemente sujetados en posición vertical.
6. Siempre ventile y salir el área luego de una pérdida de gas carbónico.
7. Nunca conecte directamente un tanque de gas carbónico al barril de cerveza.
8. Nunca deje caer ni arroje un cilindro de gas carbónico.
9. Nunca conecte un contenedor a menos que tenga dos (2) mecanismos de seguridad en el sistema de presión;
10. Uno en el regulador de gas carbónico.
11. Uno en el acople del contenedor de producto, en la línea de gas a presión.

Nota: El regulador y acople del barril suministrados con esta unidad son aparte de los mecanismos de seguridad antes mencionados.

ADVERTENCIA DE GAS CARBÓNICO

Si se le hace difícil respirar y/o le empieza a doler la cabeza, puede haber una concentración anormal de gas carbónico (CO₂) en el área. ¡CIERRE LA VÁLVULA GENERAL DEL TAN QUE DE GAS CARBÓNICO, VENTILE Y ABANDONE EL AMBIENTE INMEDIATAMENTE!

ADVERTENCIA IMPORTANTE

La cerveza es fácilmente accesible con el nuevo Refrigerador de Barril de Danby, sin embargo, no es nuestra intención el hacerla disponible para personas menores de edad. Danby no se hace responsable por el consumo o uso ilegal de la cerveza.

¡POR FAVOR, BEBA CON RESPONSABILIDAD Y NO BEBA Y CONDUZCA!

¡GUARDE ESTAS INSTRUCCIONES!

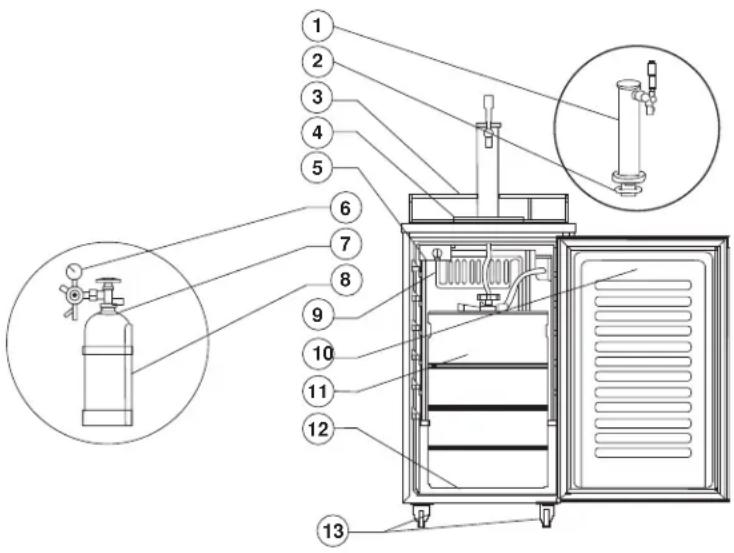

ACCESORIOS QUE VIENEN CON EL EQUIPO

Retire y examine todos los accesorios que vienen con esta unidad para verificar su condición. En caso de que falte algún accesorio, o no esté en buen estado, llame a Danby a la siguiente línea gratuita para hablar con uno de nuestros representantes de servicio al cliente. (1-800-263-2629)

1. Columna de servir
2. Junta de goma (talvez no sea requerida en todas las confi guraciones)
3. Barandilla
4. Placa perforada
5. Termostato regulable
6. Regulador de gas carbónico
7. Tanque de gas carbónico
8. Soporte para el tanque de gas carbónico
9. Evaporador
10. Porta
11. Barril de cerveza (que no viene incluido)
12. Placa de metal
13. Rueditas con mecanismo de bloqueo (4)

• Retire el empaque de la parte exterior e interior.
• Verifi que que tenga todas las piezas:

- 2 barandilla

• 1 placa perforada (2 partes)

- 1 soporte para el tanque de gas

- 1 regulador de gas carbónico

- 1 tanque de gas carbónico vacío

- 1 manguera neumática de gas carbónico (coloreada)

• 1 manguera de cerveza

- 1 mecanismo acoplador para el barril

• 1 columna de servir

- 1 palanca con mango (grifo de la columna de servir)

- 4 tapones para los orifi cios de la barandilla

- 1 placa de metal para el fondo del mueble

- 3 repisas de alambre de acero

- 1 abrazadera de acero para la manguera (coloreada)

- 2 arandelas de plastico para ruedas delanteras

- 4 rueditas (2 frente con cerraduras)

• Antes de conectar el equipo, déjelo en posición vertical durante aproximadamente 6 horas. Esto disminuirá la posibilidad de mal funcionamiento del sistema de enfriamiento debido a su manipulación durante el transporte.
• Limpie la superfi cie interior con agua tibia y un paño suave.

INSTALACIÓN DEL EQUIPO PARA SEVIR CERVEZA

• Este aparato ha sido diseñado como equipo autónomo y no debe instalarse empotrado.
• Coloque el equipo para servir cerveza en un piso suficientemente resistente, que pueda soportar su peso cuando esté cargada a plena capacidad.
• Deje un espacio libre de tres pulgadas entre los tres lados del equipo y las paredes, de manera que el aire circule libremente para enfriar el compresor.
• Ubique el equipo para servir cerveza donde no reciba la luz directa del sol y lejos de fuentes de calor (como hornos, calentadores, radiadores, etc.). La acción directa de los rayos del sol puede dañar el revestimiento de pintura acrílica y las fuentes de calor pueden aumentar el consumo de electricidad. Las temperaturas sumamente frías también pueden provocar el mal funcionamiento del equipo.
• Este equipo no ha sido diseñado para instalarlo en exteriores (como garajes, porches, patio, etc.)
• Evite instalarlo en un lugar donde haya demasiada humedad.
• Enchufe el equipo en un tomacorriente de uso exclusivo debidamente conectado a tierra. Nunca, bajo ninguna circunstancia, corte o quite la tercera pata (de puesta a tierra) del enchufe del cordón eléctrico. Consulte todas sus dudas sobre la instalación eléctrica y la puesta a tierra con un electricista calificado o el personal de un centro de servicios autorizado.
• Después de conectar el equipo al tomacorriente, deje que la unidad se enfríe durante unas dos o tres horas antes de colocar nada en el compartimiento del equipo.

ADVERTENCIA

EL GAS CARBÓNICO PUEDE SER PELIGROSO

Los tanques de gas carbónico contienen gas comprimido a alta presión que puede ser peligroso si no se maneja adecuadamente. Recuerde que, antes de instalarlo, debe leer y comprender los siguientes procedimientos para la instalación del tanque de gas carbónico.

INSTRUCCIONES PARA LA INSTALACIÓN DEL BARRIL DE CERVEZA

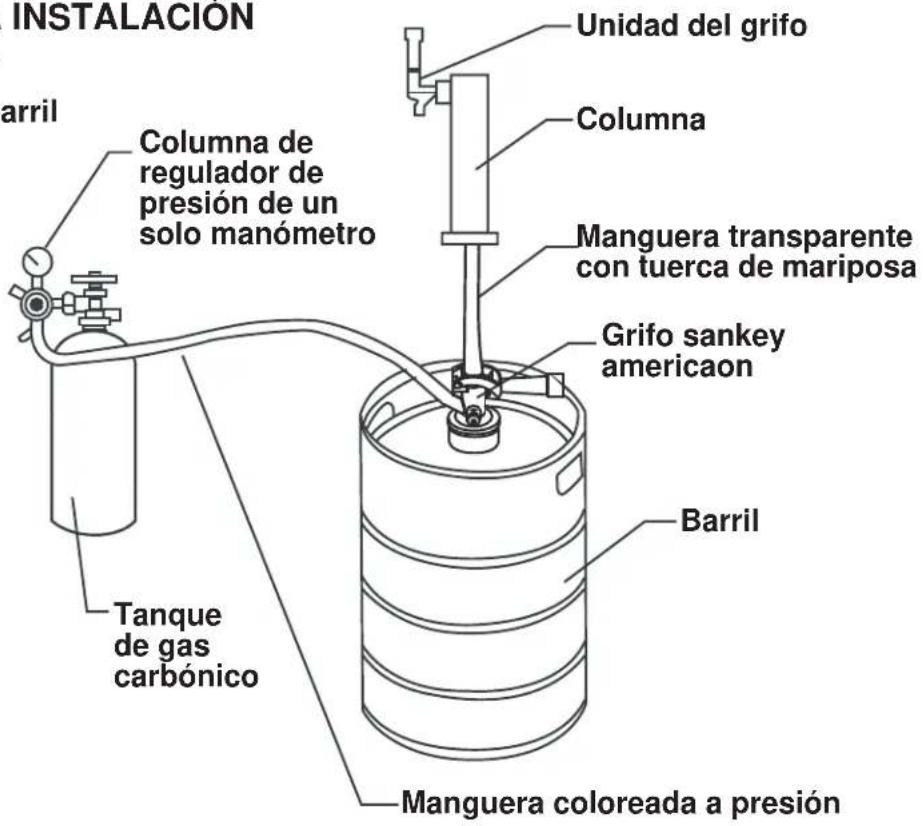

Esquema de la instalación del barril

INSTRUCCIONES PARA LA INSTALACIÓN DEL BARRIL DE CERVEZA

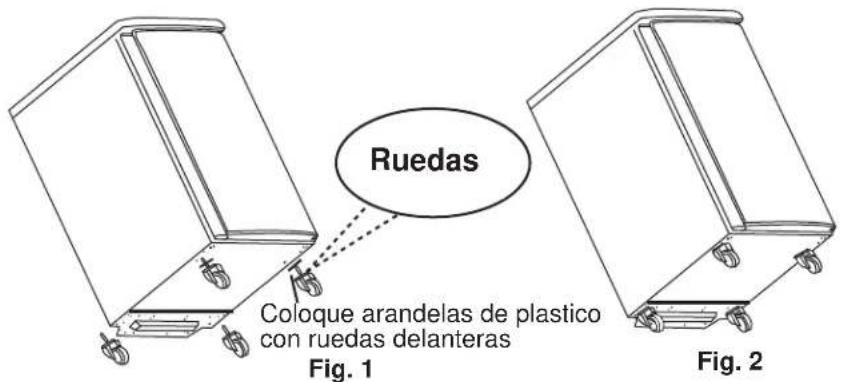

Instale las cuatro ruedas. Se han perforado cuatro orificios de tornillo en el fondo de la unidad en cada esquina para cada rueda. Coloque las arandelas plastico en las ruedas delanteras antes de instalarlos.

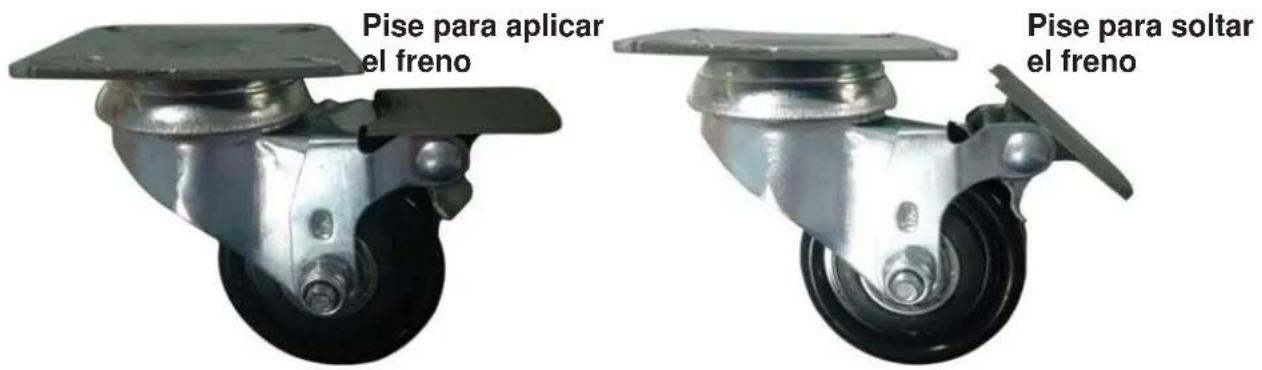

Guía de uso de las ruedas con freno

Las dos ruedas delanteras se suministran con frenos para asegurar que la unidad no se mueve excesivamente mientras se utiliza. Se recomienda encender los frenos mientras la unidad está en uso para evitar daños a la unidad, el contenido o su propiedad personal.

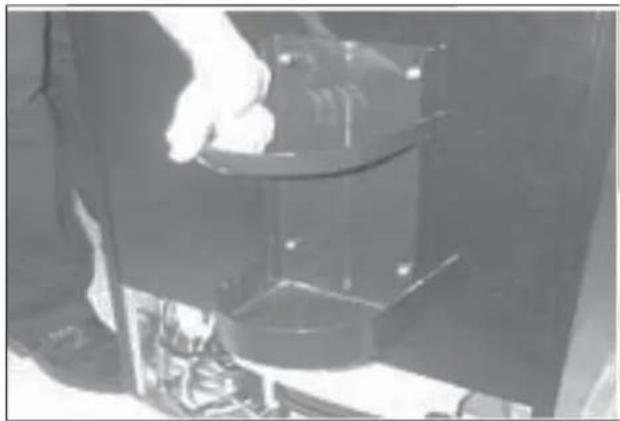

Instalación del soporte para el tanque de gas

Instale el soporte que viene con el equipo en los cuatro pernos ubicados en la parte exterior del lado trasero.

Alinee los orifi cios del soporte con los pernos y empújelo fi rmemente hacia abajo.

Instrucciones de Instalación

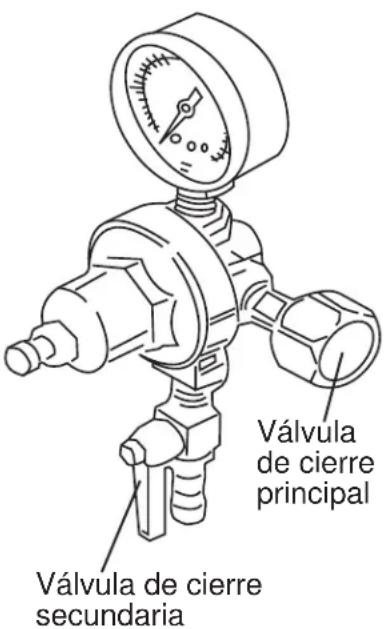

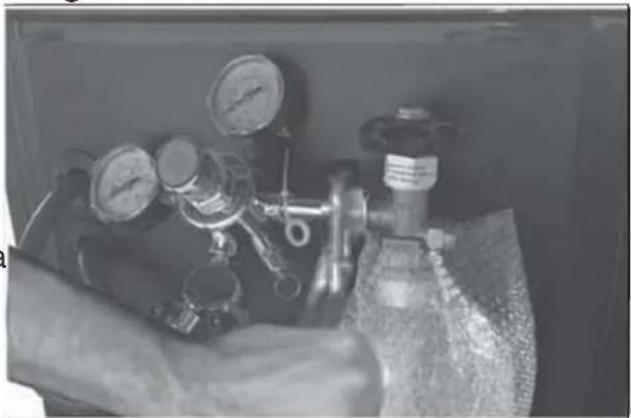

Instalación del tanque de gas y el regulador de gas carbónico

El tanque de gas no viene lleno. Antes de instalarlo, debe ser llenado con gas carbónico.

Una vez lleno, instálelo en el soporte.

Para esto, enrosque la tuerca de conexión del regulador en la válvula del tanque; verifi que primero que arandela esté bien colocada en la tuerca. Apriétela bien con una llave regulable (que no viene con el equipo), y verifi que que la conexión no tengas fugas - no silbido.

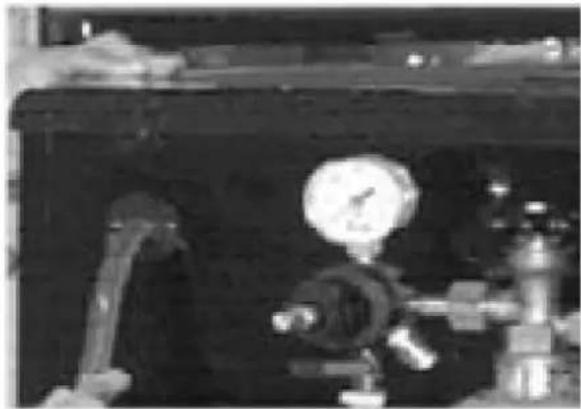

Instalación de la tubería de aire de CO₂ fuera del armario y de la tubería de aire CO₂ de la manguera al regulador

Retire el tapón ubicado en la esquina superior izquierda de la parte exterior del lado trasero. Guárdelo para volver a colocarlo si usted decide convertir la unidad en un refrigerador.

La línea de suministro de gas a través del recinto y a través del orifi cio corto

Conecte el extremo abierto de la manguera al conector macho dentado del regulador. Fije la manguera con la abrazadera que viene con el equipo. Apriete la abrazadera con alicates o un destornillador.

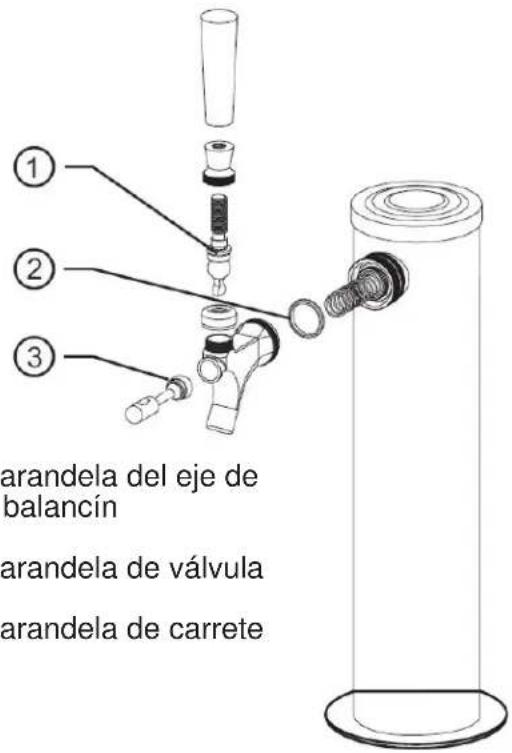

Instalación de la columna de servir

• Gire y tire del tapón superior para sacarlo, y guárdelo para volver a colocarlo si usted decide convertir la unidad en un refrigerador.
• Desenrolle la tubería para la cerveza (la manguera transparente) de la columna e introduzca el extremo con la tuerca de mariposa por el orifi cio ubicado en la parte superior.
• Instale la unidad de la columna de servir en la parte superior; ubique el grifo para la cerveza de manera que quede alineado con la parte delantera del mueble.
• Si es necesario, puede colocar la empaquetadura de plástico en la conexión entre la columna y el enfriador. Si la columna de servir no gira hasta quedar trabada en su lugar, retire el empaque de goma y vuelva a intentarlo. (El empaque de goma podría no ser necesario en todas las confi guraciones de la unidad).
• Si el grifo de la torre tiene fugas o si la cerveza es muy espumosa, asegúrese de que las arandelas dentro del grifo estén intactas. Reemplace las arandelas con piezas de repuesto de la bolsa de accesorios, si es necesario.

1. arandela del eje de balancín
2. arandela de válvula
3. arandela de carrete

Instrucciones de Instalación

Instalación de la placa protectora de metal

La placa metálica protectora debe instalarse en la parte inferior del interior del gabinete. Esta placa debe instalarse siempre que el barril esté en su lugar, para proteger el piso del mueble contra daños innecesarios.

Instalación de la columna de sevir

• Ubique el barril de cerveza directamente delante de la puerta abierta. Levante con cuidado el barril, agarrándolo únicamente por las asas.
• Para colocar el barril de cerveza en el mueble, apoye sus rodillas detrás del mismo. Levante la parte delantera del barril sólo lo sufi ciente para que su borde delantero se apoye sobre el borde delantero del piso del mueble del equipo.
• Agarre las asas del barril y deslícelo para meterlo por completo en el mueble.
• Nota: Al insertar el cañón en la unidad, dos (2) personas deben levantar el barril.

Instalación de la manguera neumática de gas carbónico

Instale el extremo de de la manguera coloreada que viene con el equipo en el dispositivo de conexión del mecanismo de acoplamiento del barril. Asegúrese de que la válvula de retención se inserta en la conexión, número 4 en la imagen de abajo.

Si, después del montaje, la cerveza no fluye, asegúrese de que la válvula de retención tenga un pequeño agujero en ella. Si no hay agujero en la válvula de retención, entonces el CO₂ no puede entrar en la línea y la cerveza no fluirá.

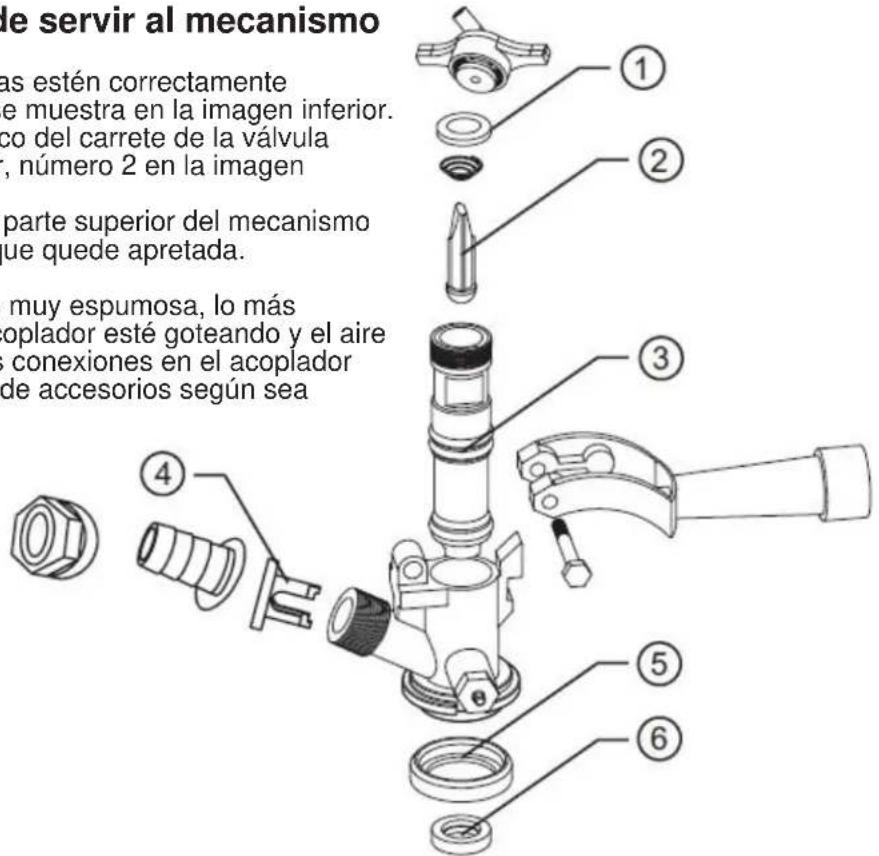

Cómo conectar la columna de servir al mecanismo de acoplamiento

• Asegúrese de que todas las arandelas estén correctamente insertadas en el acoplador, como se muestra en la imagen inferior.
• Asegúrese de que la varilla de plástico del carrete de la válvula esté colocada dentro del acoplador, número 2 en la imagen inferior.
• Coloque la tuerca de mariposa en la parte superior del mecanismo de acoplamiento, girándola hasta que quede apretada.

Si, después del montaje, la cerveza es muy espumosa, lo más probable es que una conexión en el acoplador esté goteando y el aire entre en las líneas. Verifi que todas las conexiones en el acoplador y reemplace las arandelas de la bolsa de accesorios según sea necesario.

1. Arandela de válvula
2. Vástago de válvula de plástico
3. Arandela tipo O
4. La válvula de retención
5. Arandela de válvula
6. Arandela de válvula

Instrucciones de Instalación

Instalación del mecanismo de acoplamiento del barril

Introduzca el mecanismo de acoplamiento que viene con el equipo en el cuello con cierre del barril y gírelo hacia la derecha hasta que se trabe en su lugar; verifique que el mecanismo quede en la posición cerrada.

Cómo activar la conexión al barril de cerveza

• Verifique que el paso de gas carbónico esté cerrado, y que la válvula secundaria del regulador esté cerrada.
• Tire hacia afuera de la válvula de seguridad del mecanismo de acoplamiento y suéltela, para purgar la presión neumática.
• Verifi que que el grifo de la columna de servir esté cerrado.
• Tire hacia atrás de la palanca de activación de la conexión y empújela hacia abajo hasta que quede trabada en su lugar.

Nota: Si un barril es muy alto, puede ser necesario conectar el acoplador al barril antes de insertar el barril en el refrigerador del barril.

Posición cerrada Posición abierta

Cómo abrir la válvula principal del tanque de gas

• Verifique que esté cerrada la válvula de paso secundaria (se muestra en la posición ‘abierta). Para abrir la válvula principal del tanque, gírela lentamente hacia la izquierda hasta que esté completamente abierta.
• Observe que la aguja del manómetro del regulador empieza a subir.

Cómo graduar el regulador de gas carbónico

El manómetro (más cercano al cilindro de CO₂) controla la baja presión interna del barril y debe ajustarse para una lectura de entre 8 y 12 lb./pulg. La presión se puede ajustar según sea necesario. Si la cerveza es muy espumosa, intente bajar la presión. Si el fl ujo de cerveza es muy débil, intente subir la presión.

Nota: Después de hacer cualquier ajuste a la presión, espere de 5 a 10 minutos antes de intentar verter otra cerveza para permitir que la presión se iguale.

• Afl oje la contratuerca de ajuste marcada con el número 2.
• Gire el tuerca del regulador marcado con el número 3.
• Para aumentar la presión, gírelo el tuerca hacia la derecha.
• Para disminuir la presión, gírelo el tuerca hacia la izquierda.
• Vuelva a apretar la contratuerca marcada con el número 2.
• Abra la llave de paso secundaria para que el gas carbónico fluya al barril.
• Deje que pasen varios minutos para que el barril quede debidamente presurizado. Mientras esto ocurre, es posible que descienda la lectura del manómetro del regulador.

Nota: Preste atención para detectar cualquier sonido sibilante producido por una fuga en las conexiones.

Instrucciones de Instalación

Llave para el grifo

(Incluido) una llave para apretar o retirar la conexión del grifo.

Nota: Para evitar fugas, utilice la llave suministrada para apretar aún más el grifo.

Palanca de plástico para el grifo

Coloque la palanca de plástico negro en la parte superior del grifo, y apriétela con la mano girándola completamente hacia la derecha y sujetando la tuerca plateada ubicada debajo para que no gire. Si aún gotea un poco del grifo, es posible que la haya apretado demasiado y es necesario que desenrosque la contratuerca plateada girándola una vuelta hacia la izquierda (como se ilustra).

• Conserve refrigerado en todo momento el barril de cerveza.
• No deje que se sequen las tuberías de cerveza.
• Sirva la cerveza en vasos de vidrio limpios.
• Sostenga el vaso en un ángulo de 45° hasta llenar las dos terceras partes, luego vaya enderezándolo a medida que se llene.
• Verifique siempre que la palanca del grifo regrese por completo a su posición original.

Tamaño de los barriles que puede emplear en su equipo
1/2 barril 59 litros	15.5 gal. 1984	oz. 164 x 12-oz. vidrios
1/4 barril 30 litros	7.8 gal. 992	oz. 82 x 12-oz. vidrios
1/6 barril 20 litros	5.2 gal. 661	oz. 55 x 12-oz. vidrios
1/8 barril 15 litros	4.0 gal. 496	oz. 41 x 12-oz. vidrios

Nota: El compartimiento del refrigerador no puede acomodar el estilo "Coors" barril barril cónico.

Nota: Puede instalar en el equipo barriles doméstico de hasta 16-1/8 pulg. de diámetro, y de hasta 23-3/8 pulg. de altura. Hable con el distribuidor para verificar que el tamaño del barril sea el adecuado.

Nota: Es importante permitir que el barril para sentarse derecho, tranquilo, durante 2 horas antes de escribir.

Instrucciones operadoras

CÓMO GRADUAR LA TEMPERATURA

La temperatura se controla mediante el ajuste la perilla de control del termostato. Para iniciar la unidad y lograr un enfriamiento rápido:

• Dé vuelta a la perilla del control de la temperatura a la derecha al ajuste (máximo) más futuro en la sección (ancha) azul más oscura del dial de control graduado (Fig A).
• Permita que el unidad funcione en este ajuste por 3-4 horas.
• Cuando se consigue la máxima refrigeración, volver atrás el mando de control de temperatura a una temperatura moderada / medio plazo.
• Para apagar el unidad (ninguna enfriamiento), gire la perilla de control a las "0" (apagado) posiciones (Fig.B.).

DESCONGELACIÓN AUTOMÁTICA

No es necesario descongelar el equipo para servir cerveza. El agua descongelada se recoge y pasa por el desagüe ubicado en la parte posterior a una bandeja ubicada por encima del compresor, donde se evapora.

Nota: Si la unidad se desenchufa, pierde potencia o se apaga, debe esperar entre 3 y 5 minutos para volver a encenderla. Si intenta hacerlo antes del tiempo señalado, el equipo no se encenderá.

CÓMO CONVERTIR EL EQUIPO EN UN REFRIGERADOR

1. Gire la perilla de control a la posición de apagado ("OFF").
2. Cierre la válvula principal del tanque de gas.
3. Cierre la válvula de paso secundaria ubicada en el tubo del regulador.
4. Cierre la conexión entre el barril y el mecanismo de acoplamiento.
5. Drene la cerveza que queda en las tuberías. (Recomendamos limpiar en este punto, por favor consulte la sección Cuidado y mantenimiento).
6. Desconecte la tubería de cerveza y la de gas carbónico del mecanismo de acoplamiento del barril.
7. Retire el barril.
8. Retire el mecanismo de acoplamiento.
9. Desconecte la tubería neumática del tanque de gas.
10. Retire la tubería neumática y de gas carbónico del orificio del mueble.
11. Vuelva a colocar el tapón en el orificio para la tubería neumática ubicada en la parte posterior del mueble.
12. Retire la columna de servir. Retire también la tubería de cerveza del orificio ubicado en la parte superior del mueble.
13. Vuelva a colocar el tapón en el orificio de la parte superior del mueble.
14. Ajuste la temperatura a la graduación que desee.

Nota: Para convertir la unidad, desconecte el regulador del suministro de gas para sacarlo de la caja.

Nota: Si desea un estante en el convertida “Todo refrigerador” instalar la bandeja deslizándola en la ubicación deseada en la unidad.

CÓMO INVERTIR LA PUERTA

Para evitar lesiones y/o daños materiales, recomendamos que alguien lo ayude durante el proceso de inversión de la puerta.

Este equipo para servir cerveza trae una puerta que se puede instalar de modo que se abra hacia la derecha o hacia la izquierda. La puerta viene instalada de fábrica para abrirse hacia la derecha. Para invertir la dirección de apertura, siga estas instrucciones.

1. Con el destornillador Phillips, desenrosque los tornillos de cada soporte.
2. Retire los tornillos y el soporte. Déjelos a un lado.
3. Deslice hacia abajo la puerta del refrigerador alacena, unos 15 cm (6") y retire la clavija de la bisagra superior, y levántela para sacarla del refrigerador.
4. Con un destornillador de hoja plana, retire la clavija del soporte superior. Vuelva a colocarla en el soporte de la bisagra del lado opuesto.
5. Retire el tornillo del lado del refrigerador alacena donde desee volver a instalar el soporte.
6. Vuelva a colocar la puerta del refrigerador alacena deslizándola en la bisagra superior; verifique que la parte que queda arriba sea la correcta. Instale la bisagra inferior en su sitio en el nuevo lado.
7. Compruebe que la puerta quede alineada horizontalmente y verticalmente; antes de apretar definitivamente los tornillos de la bisagra inferior, verifique que la empaquetadura quede bien adherida en todos los lados. Vuelva a regular las patas de nivelación.

• Gire la perilla de control a la posición de apagado ("OFF"), desenchufe el equipo y vacíe el contenido.
• Limpie las superficies interiores con agua tibia y una solución de bicarbonato de sodio. La solución debe contener cerca de 2 cucharadas de bicarbonato de sodio y un cuarto de galón de agua.
• Limpie las repisas con un detergente suave diluido.
• Limpie los controles eléctricos con un paño seco.
• Limpie la parte exterior del mueble con agua tibia y un detergente líquido suave. Enjuague bien y seque con un paño limpio y suave.

LA LIMPIEZA DE SUS LÍNEAS DE CERVEZA

Las mangueras de cerveza deben limpiarse periódicamente debido a la acumulación de cristales que ocurre en los accesorios, mangueras y conectores comúnmente llamado “acumulación”. Si la “acumulación” no se quita completamente durante el proceso de limpieza, dejará una superficie no higiénica que puede acumular microorganismos que provocarán un sabor indeseable y/o harán que la cerveza pierda cuerpo. Mucha cantidad de “acumulación” también causará problemas en el surtidor que van desde mucha espuma hasta no espuma, independientemente de los niveles de CO_2 o de la calidad (edad) de la cerveza del barril.

La limpieza periódica de las mangueras y de la canilla, con el equipo y limpiadores correctos, elimina la formación de “acumulación” protegiendo la integridad del producto y la condición del sistema surtidor y de los sellos. La manguera del surtidor (cerveza) debe limpiarse aproximadamente cada tres (3) semanas o cada barril de por medio, lo que ocurra primero. La canilla del surtidor debe limpiarse todas las semanas o antes de cada uso si no se usa constantemente.

Nota: Si tiene dificultad en manejar la palanca de la canilla, es una indicación de que necesita limpieza. * NO fuerce la manija en ese caso, ya que podría dañar la manija y/o la canilla, y no estará cubierto por la garantía.

Un paquete común de limpieza le servirá para aproximadamente ocho (8) limpiezas de mangueras. Los equipos de limpieza están disponibles para su compra a través de nuestro departamento de soporte de post venta.

Para obtener mayor información, llame al 1-800-26-DANBY (1-800-263-2629).

VACACIONES

Vacaciones cortas - Deje funcionando el equipo para servir cerveza durante sus vacaciones, si éstas duran menos de tres semanas.

Vacaciones largas - Si el aparato no se va a usar durante varios meses, vacíe el contenido de su interior y desenchúfelo. Limpie y seque bien el interior del equipo. Para evitar los malos olores y el moho, deje la puerta ligeramente abierta.

CÓMO MOVER EL EQUIPO PARA SERVIR CERVEZA

• Vacíe todo el contenido.
• Fije con cinta adhesiva todas las piezas sueltas que haya dentro del equipo.
  • Cierre y fi je la puerta con cinta adhesiva.
• Cerciórese de que el equipo se mantenga en posición vertical durante su transporte. Además, protéjalo colocándole encima una manta o algo similar.

Danby Cuidado del consumidor: 1-800-263-2629

Horas de operación:

Lunes a Jueves 8:30 am - 6:00 pm Hora estándar del este

Viernes 8:30 am - 4:00 pm Hora estándar del este

PROBLEMA POSIBLE CAUSA
El equipo no funciona • No	está enchufadoEl disyuntor de circuito se disparó o hay un fusible quemado
Se apaga y se enciende frecuentemente	La temperatura en la habitación es más alta de lo normalLa puerta se abre con demasiada frecuenciaLa puerta no está completamente cerradaEl control de temperatura no está bien ajustadoLa junta de la puerta no forma un cierre herméticoLa unidad no tiene el espacio libre adecuado
Hay vibraciones	Verifique que el equipo esté bien nivelado
El equipo hace mucho ruido	El traqueteo puede ser ocasionado por el fl ujo del líquido refrigerante, lo cual es normalEl gorgoteo, producido por el líquido refrigerante en circulación, es normalLa contracción y la expansión de las paredes interiores puede producir sonidos repentinos y crujidosEl equipo no está nivelado
La puerta no se cierra adecuadamente	El equipo no está niveladoLa puerta fue invertida y quedó mal instaladaLa junta está suciaLas repisas o el soporte no están en su posición correctaEl barril no está debidamente centrado en la unidadLas ruedas no están instaladas
Excesiva espuma de cerveza	Asegúrese de que la manguera de la línea de cerveza de la torrey la manguera de la línea de aire CO_2 del regulador de CO_2 estén conectadas a las conexiones correctás en el acoplador; Línea de cerveza a la parte superior del acoplador, línea de aire de CO_2 al lado del acopladorCompruebe que no hay fugas en ninguna conexiónAsegúrese de que la válvula de láminas en la conexión de CO_2 en el acoplador tiene un orifi cio en ellaLa presión de CO_2 puede ser demasiado alta; Intenta bajar la presiónAsegúrese de que la varilla de plástico del carrete de la válvula esté insertada en el acoplador
Weak beer flow	Asegúrese de que la manguera de la línea de cerveza de la torrey la manguera de la línea de aire CO_2 del regulador de CO_2 estén conectadas a las conexiones correctás en el acoplador; Línea de cerveza a la parte superior del acoplador, línea de aire de CO_2 al lado del acopladorCompray be que no hay fugas en ninguna conexiónAsegúrese de que la válvula de láminas en la conexión de CO_2 en el acoplador tiene un orifi cio en ellaLa presión de CO_2 puede ser demasiado alta; Intenta aumentar la presiónAsegúrese de que no haya curvas o torceduras en ninguna de las mangueras que puedan impedir el fl ujo

GARANTÍA LIMITADA PARA ELECTRODOMÉSTICO

Este producto de calidad está garantizado contra defectos de fabricación, incluyendo partes y mano de obra, siempre y cuando la unidad se utilice bajo las condiciones normales de funcionamiento para las que fue diseñado.

Esta garantía está solamente disponible para la persona que haya comprado originalmente esta unidad directamente de Danby Products Limited (Canada) o Danby Products Inc. (U.S.A.) (en adelante "Danby") o uno de sus distribuidores autorizados, y no es transferible.

CONDICIONES DE LA GARANTÍA

Las piezas plásticas, se autorizan por treinta (30) días solamente a partir de la fecha de la compra, sin las extensiones proporcionadas.

Primeros 12 meses

Durante los primeros 12 meses, cualquier parte en buen estado de este producto que resulte defectuosa, incluyendo cualquier sistema sellado, será reparado o reemplazado, a opción del fabricante, sin cargo para el comprador ORIGINAL.

Para obtener servicio

Danby se reserva el derecho de limitar la cobertura de "Servicio en Domicilio" sujeto a la proximidad de un Taller de Servicio Autorizado. Para todo artefacto que requiera servicio fuera del área limitada de "Servicio en Domicilio", el cliente será responsable por transportar dicho artefacto hasta el Taller de Servicio Autorizado mas cercano. Consulte "Límites del servicio técnico a domicilio", a continuación. Comuníquese con el distribuidor donde haya comprado la unidad, o llame al Taller de Servicio Autorizado más cercano, donde debe ser reparada por un técnico calificado. Si esta unidad es reparada en otro lugar que no sea un Taller de Servicio Autorizado, o si la unidad se utiliza para aplicaciones comerciales, Danby no se hará responsable de ninguna forma y la garantía será anulada.

Límites del servicio técnico a domicilio

Si el electrodoméstico está instalado en un lugar que se encuentra a 100 kilómetros (62 millas) o más del centro de servicios más cercano, se debe llevar la unidad al Centro de servicios Danby autorizado más cercano, ya que dicho servicio sólo puede realizarlo un técnico calificado y certificado por Danby para prestar servicios de garantía. Los cargos por transporte desde y hacia el lugar en que se efectúe el servicio técnico no están cubiertos por esta garantía y son de responsabilidad del comprador.

Nada dentro de esta garantía implica que Danby será responsable por cualquier daño que hayan sufrido los alimentos u otros contenidos de este aparato, ya sea debido a un defecto del aparato, o su uso, adecuado o inadecuado.

EXCLUSIONES

Salvo lo aquí indicado por Danby, no existen otras garantías, condiciones o representaciones, explícitas o implícitas, concretas o intencionales por parte de Danby o sus distribuidores autorizados y todas las demás garantías, condiciones o representaciones, incluyendo cualquier garantía, condiciones o representaciones bajo cualquier Acta de Venta de Productos o legislación o estatuto similar, quedan de esta forma expresamente excluidas. Salvo lo aquí indicado, Danby no serán responsables por ningún daño a personas o bienes, incluyendo la propia unidad, sin importar su causa, o de ningún daño indirecto causado por el desperfecto de la unidad, y al comprar esta unidad, el comprador acepta por la presente, indemnizar y proteger a Danby contra cualquier reclamo por daños a personas o bienes causados por la unidad.

CONDICIONES GENERALES

No se considerará ninguna de estas garantías o seguros cuando el daño o la necesidad de reparación sea el producto de los siguientes casos:

1) Falla del suministro eléctrico.
2) Daños en tránsito o durante el transporte de la unidad.
3) Alimentación incorrecta, como bajo voltaje, instalación eléctrica defectuosa o fusibles inadecuados.
4) Accidente, modificación, abuso o uso incorrecto del artefacto, tal como insuficiente ventilación del ambiente o condiciones de operación anormales (temperatura ambiente extremadamente alta o baja).
5) Utilización comercial o industrial (v.g., si el electrodoméstico no está instalado en una vivienda particular).
6) Incendio, daños por agua, robo, guerra, disturbios, hostilidades, actos de fuerza mayor como huracanes, inundaciones, etc.
7) Pedidos de servicio debido a desinformación del usuario.
8) Instalación inadecuada (v.g., instalación empotrada de un electrodoméstico diseñado como unidad independiente o uso de un electrodoméstico al aire libre que no esté aprobado para dicho fin).

Para acceder a la garantía se solicitará un comprobante de compra; por lo tanto, guarde su recibo. En caso de necesitar servicio de garantía, presente ese documento al TALLER DE SERVICIO AUTORIZADO.

Servicio de Garantía

Servicio en Domicilio

Todas las piezas de reparación disponibles para la compra o la orden especial cuando usted visita su depósito más cercano del servicio. Para pedir servicio y/o la localización del depósito del servicio lo más cerca posible usted, llama Danby gratis.

Al pedir servicio o pidiendo piezas, proporcione siempre la información siguiente:

• Tipo de producto
• Número de modelo
• Número de pieza
• Descripción de la parte

GLACIÈRE DE BIÈRE PRESSION
