MANUAL DE USUARIO Trail Spacer 8 Vaude

Cómo llenar la mochila correctamente .....41

Ajustes y acomodación 43

Ajuste de longitud de soporte F.L.A.S.H. NT .....44

Características de la Mochila Mountain 45

Banda de cintura 45

Cubierta – Sujeción de cordajes......46

Cubierta – Ampliación del volumen

por medio de altura de cubierta variable .....46

Acceso mediante cremallera 47

Portautensilios & Co.

- Compartimentos para portar equipos de esquí...47

- Sujeción de utensilios 47

- Compartimento para crampones....48

– Sujeción lateral de esquíes ......48

Especial para invierno

- Compartimento de seguridad 49

– Sujeción de tabla de snowboard .....49

– Sujeción de raquetas de nieve ..... 50

- Sujeción de casco ....51

AJUSTES GENERALES

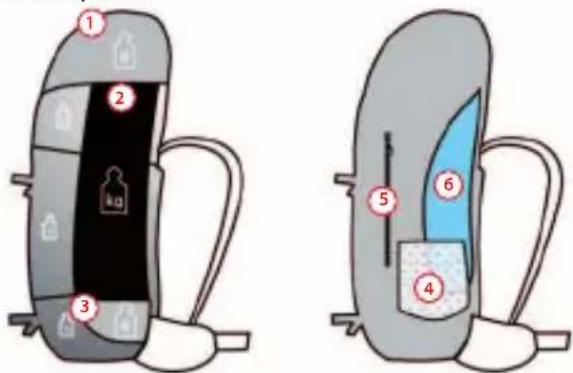

CÓMO LLENAR LA MOCHILA CORRECTAMENTE

Por regla general, el centro de gravedad de la carga deberá estar situado por encima del centro de gravedad del cuerpo. Por tal razón, para portar objetos pesados se recomienda situarlos lo más cerca posible de la espalda.

1. Compartimento de cubierta: para objetos pequeños y ligeros, por ejemplo, teléfonos móviles, GPS y brújulas.

2. Compartimento principal: En las partes inferior, superior y laterales deberán ser depositados ob-

ESPAÑOL

Salida del tubo en mochilas con cubierta

Sujeción del depósito de agua: Velcro

Salida del tubo en mochilas con apertura de cremallera

Sujeción del depósito de agua: Gancho

jetos ligeros, como por ejemplo ropa. Los objetos más pesados deberán ser depositados en la parte central, así como cerca de la espalda, como por ejemplo equipamiento para escalar (mosquetones, cuñas, anillos de sujeción), tiendas de campaña, latas de conservas o reservas de agua.

1. Compartimento de fondo: Aquí podrá depositar objetos ligeros y voluminosos que de lo contrario ocuparían demasiado espacio en el compartimento principal (saco de dormir, saco para ropa).

2. Bolsas exteriores y redes: Espacio disponible para objetos pequeños (chubasqueros, gorros, guantes, pañuelos, etc.). Intente repartir la carga por igual entre las diferentes bolsas.

3. Compartimento para documentos: Compartimento exterior plano para acceder rápidamente a mapas y guías de viaje o escalada.

4. Sistema de hidratación: El compartimento para el agua se encuentra situado siempre lo más cercano posible a la espalda con el fin de que no perjudique el punto de equilibrio. En las mochilas con cubierta, la salida del tubo estará situada en la parte lateral

bajo la zona de apertura de la cubierta. En las mochilas con apertura de cremallera, la salida del tubo se encontrará por encima del soporte de la mochila.

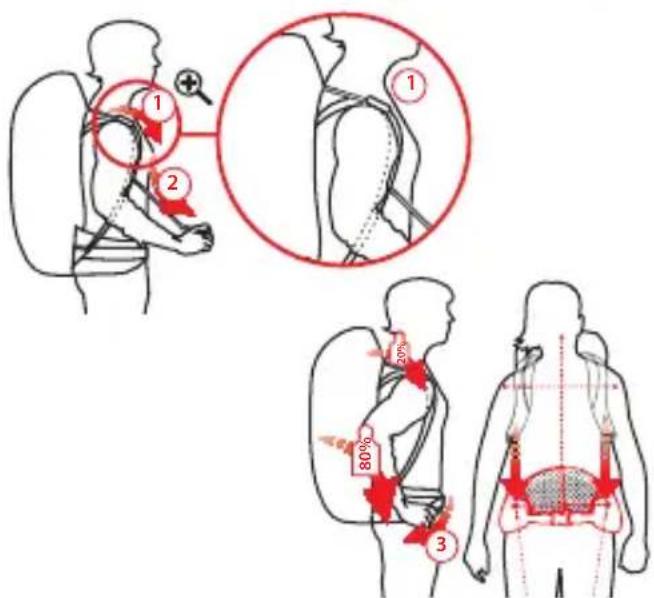

AJUSTES Y ACOMODACIÓN

Para montar la mochila sáquela del paquete y proceda según se describe a continuación:

1. Atraiga hacia sí levemente las correas de transporte y de posicionamiento de carga (1 y 2). Las hebillas y correas de posicionamiento de carga deberán estar entre la clavícula y la altura de hombros adecuada. La zona media de la correa de hombro acolchada deberá quedar sobre el hombro. En caso contrario, la longitud de la correa deberá adaptarse.

2. Apriete y cierre la banda de cintura con los hombros en posición alzada (3). La banda de cintura deberá estar situada sobre el borde de la pelvis. Aproximadamente el 80% de la carga deberá ser soportada por la parte de la cintura.

3. Afl oje las correas de hombro hasta sentir el peso real sobre la cintura. A continuación, atraer de nuevo la correa de hombro para estabilizar la mochila

sobre los hombros correctamente.

1. Tense las correas de posicionamiento de carga. El soporte se alzará en la parte trasera de los hombros liberándola así.

2. Compruebe por última vez que la correa le queda ajustada al pecho en una posición agradable y ciér-

ESPAÑOL

rela. Preste atención a que la correa no oprima demasiado con el fin de evitar que perjudique la respiración del portador.

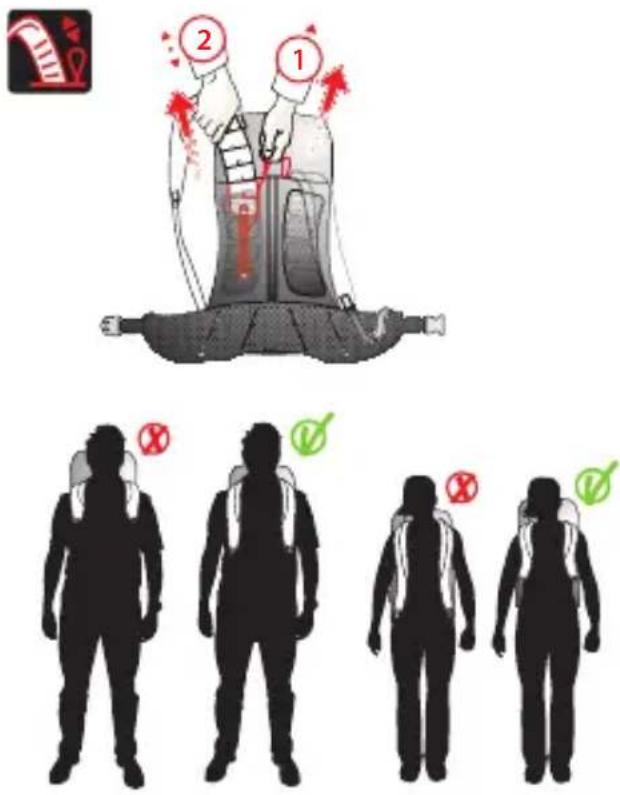

AJUSTE DE LONGITUD DE SOPORTE F.L.A.S.H. NT

Toda persona tiene una forma y longitud de espalda diferente; con ayuda del ajuste de longitud de soporte F.L.A.S.H. NT podrá adaptar la mochila a su espalda de manera óptima. La mochila le quedará entonces como hecha a medida.

Ajuste: Usando dos lazos rojos de tensión, con F.L.A.S.H. NT el ajuste de la longitud de las correas de transporte a la medida corporal adecuada resultará rápido, simple y confortable. Mediante el lazo rojo de tensión junto al orifi cio de salida se soltará la sujeción de la correa de transporte (1). De esta manera, la correa de transporte podrá ser adaptada extrayéndola o introduciéndola según la posición deseada (2). Para volver a fi jar la correa de transporte se deberá volver a soltar cada lazo rojo de tensión (1). Las marcas de tamaño situadas en la parte interior de la correa le ayudarán a determinar la longitud adecuada.

En nuestro canal de Youtube podrá encontrar indicaciones para el perfecto ajuste de la mochila:

www.youtube.com/vaudesport

CARACTERÍSTICAS DE LA MOCHILA MOUNTAIN

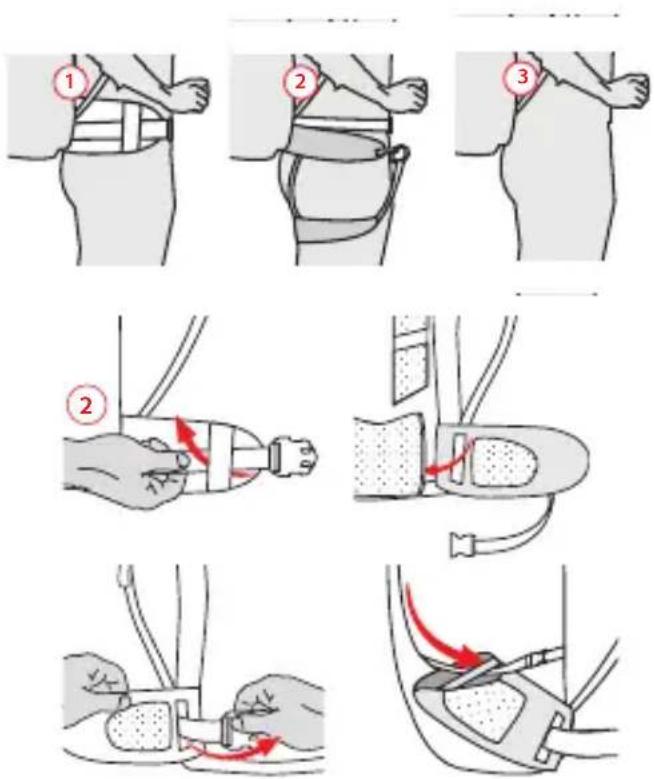

BANDA DE CINTURA

Las bandas de cintura de las mochilas Mountain de VAUDE podrán ser adaptadas de manera óptima según el uso deseado:

1. Como banda de cintura tradicional con cómoda banda ancha de cintura.

2. Con la banda de cintura plegada, un cinturón fi jára entonces la mochila; esta variante es especialmente práctica cuando por ejemplo se trata de transportar cuerdas para escalar
   (Solamente para dispositivos de alpinismo anató-mico). Para ello, extraiga el cinturón de la banda de cintura y dirija esta última hacia dentro en la zona trasera de la mochila, pudiendo ser fi jada con la ayuda de la correa de sujeción inferior.

3. Sin banda de cintura – la banda de cintura podrá ser

ESPAÑOL

retirada por completo. La banda se encuentra fi jada con velcro en el compartimento fi jado para ello situado en la parte trasera de la mochila. Para retirarla, primeramente levante la banda de cintura y afl oje el velcro, después podrá sacar la banda de su compartimento.

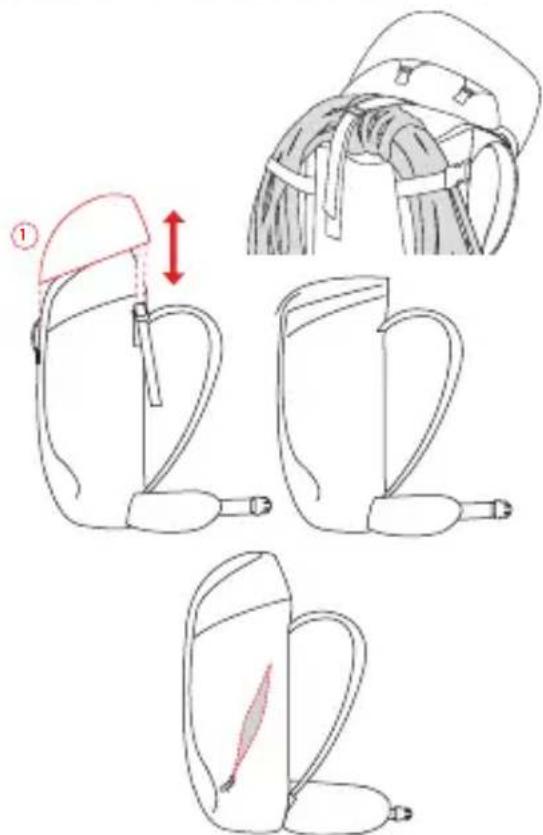

CUBIERTA - SUJECIÓN DE CORDAJES

La sujeción de cordajes situada bajo la cubierta evitará que la cuerda se deslice y hará a la vez posible más espacio en el compartimento principal.

CUBIERTA - AMPLIACIÓN DEL VOLUMEN POR MEDIO DE ALTURA DE CUBIERTA VARIABLE

Abriendo los lazos de tensión, el volumen de la mochila aumentará aproximadamente 10 litros. Con el fin de dar al portador mayor espacio para poder mover bien la cabeza, por ejemplo escalando, la cubierta de la mochila podrá ser retirada por completo. Para ello, se afl ojará la zona superior de posicionamiento de carga (1) y a continuación sacará la cubierta del velcro.

COMPARTIMENTO PRINCIPAL - ACCESO MEDIANTE CREMALLERA

El acceso al compartimento principal es posible mediante cremallera lateral.

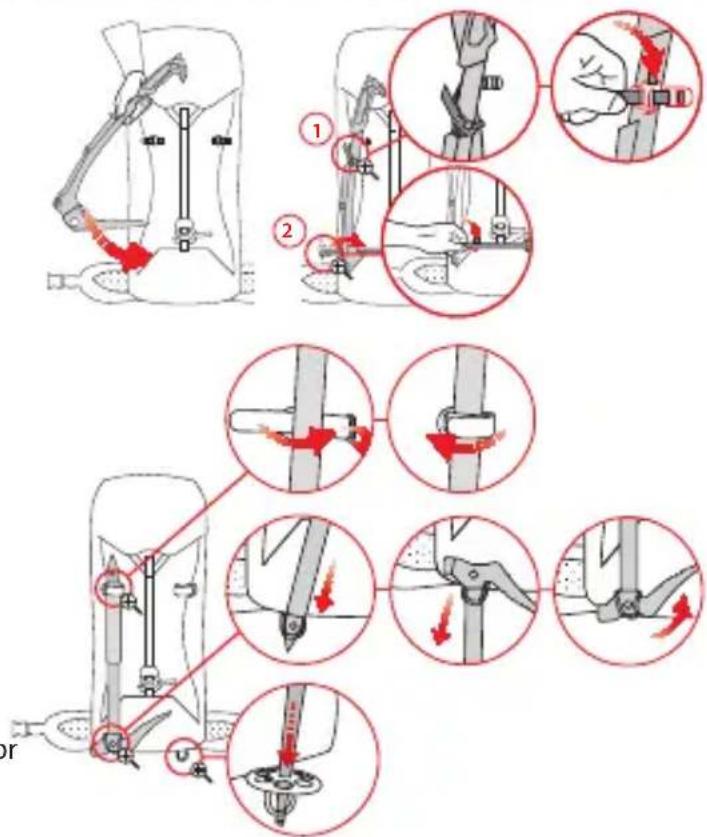

PORTAUTENSILIOS & CO. - COMPARTIMENTOS PARA PORTAR EQUIPOS DE ESQUIÍ

Utensilios para el hielo como el piolet podrán transportarse en un práctico compartimento para los objetos con picos.

Primeramente, el utensilio deberá introducirse en el bolsillo destinado para ello. A continuación, fi je el mango arriba y abajo con la banda tal y como se indica en la imagen.

PORTATUTENSILIOS & CO. - SUJECIÓN DE UTENSILIOS

Las varillas telescópicas serán introducidas en las partes destinadas para ello situadas en la parte inferior de la mochila según se muestra en las imágenes. A continuación, fi je el mango en la parte superior con la ban-

Los equipos de esquí serán colocados con su mango desde arriba a través del lazo y fi jados en la posición correspondiente. A continuación, fi jar el mango en la parte superior con la banda o la correa de velcro.

PORTATUTENSILIOS & CO. - COMPARTIMENTO PARA CRAMPONES

Se trata de una bolsa adicional en la parte delantera para depositar de manera segura crampones o garfi os.

PORTATUTENSILIOS & CO. - SUJECIÓN LATERAL DE ESQUIES

Sujeción lateral de esquíes

Podrá adaptar un esquí a cada lado de la mochila (1). Para ello, introduzca cada esquí desde arriba en el lazo correspondiente con la parte de la funda hacia adentro hasta que la estructura de fi jación del esquí repose sobre el lazo quedando el esquí o en su caso el bastón erguido. Con la ayuda de las bandas de fi jación laterales, podrá fi jar los esquíes. (2).

Con el fin de garantizar el equilibrio, se recomienda atar además los extremos de los esquís con una banda. Así, los esquís no se balancearán y permanecerán fi jos.

ESPECIAL PARA INVIERNO - COMPARTIMENTO DE SEGURIDAD

Compartimento de seguridad: Tanto la sonda como la pala son fácilmente accesibles al quedar situados de manera segura en la parte delantera de la mochila. Las bandas elásticas interiores fi jan el mango de la pala y la sonda, minimizando el incómodo movimiento de éstas.

ESPECIAL PARA INVIERNO – SUJECIÓN DE TABLA DE SNOWBOARD

Correa de sujeción para tabla de Snowboard Abra la correa de sujeción de la parte delantera de la mochila y encaje la tabla en la parte central con la parte de la funda hacia adentro. A continuación, cierre y fi je las correas; la correa superior deberá quedar situada ligeramente bajo el lazo, de manera que evite que la tabla se deslice.

Con el fin de gozar de mayor libertad de movimientos para las piernas durante la subida, se recomienda colocar la parte superior de la tabla ligeramente hacia delante. Para ello, pase la banda por encima de las correas de sujeción (1) tal y como se indica en la siguiente imagen.

ESPECIAL PARA INVIERNO - SUJECIÓN DE RAQUETAS DE NIEVE

Para transportar raquetas de esquí proceda de la siguiente manera: abra el compartimento delantero de la mochila (1) y extraiga las correas de transporte a través de las aperturas laterales (2). A continuación, cierre de nuevo el compartimento delantero, coloque el par de raquetas (plegadas por su parte inferior) sobre el saco, pase las correas a través de las raquetas y fijelas (3).

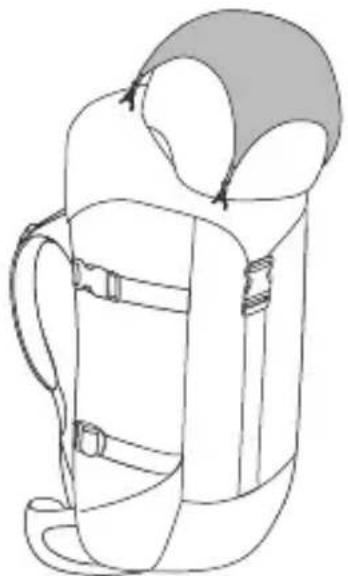

ESPECIAL PARA INVIERNO - SUJECIÓN DE CASCO

A las mochilas de invierno se les añade una sujeción de casco extraíble. También podrá acceder al compartimento principal incluso cuando el casco se encuentre fi jado.

Cuelgue la sujeción de casco sobre la parte frontal o sobre la cubierta de la mochila con la ayuda de las hebillas. Introduzca el casco en su dispositivo de sujeción fi jándolo a continuación.
