MANUAL DE USUARIO AE 1918 CB BOMANN

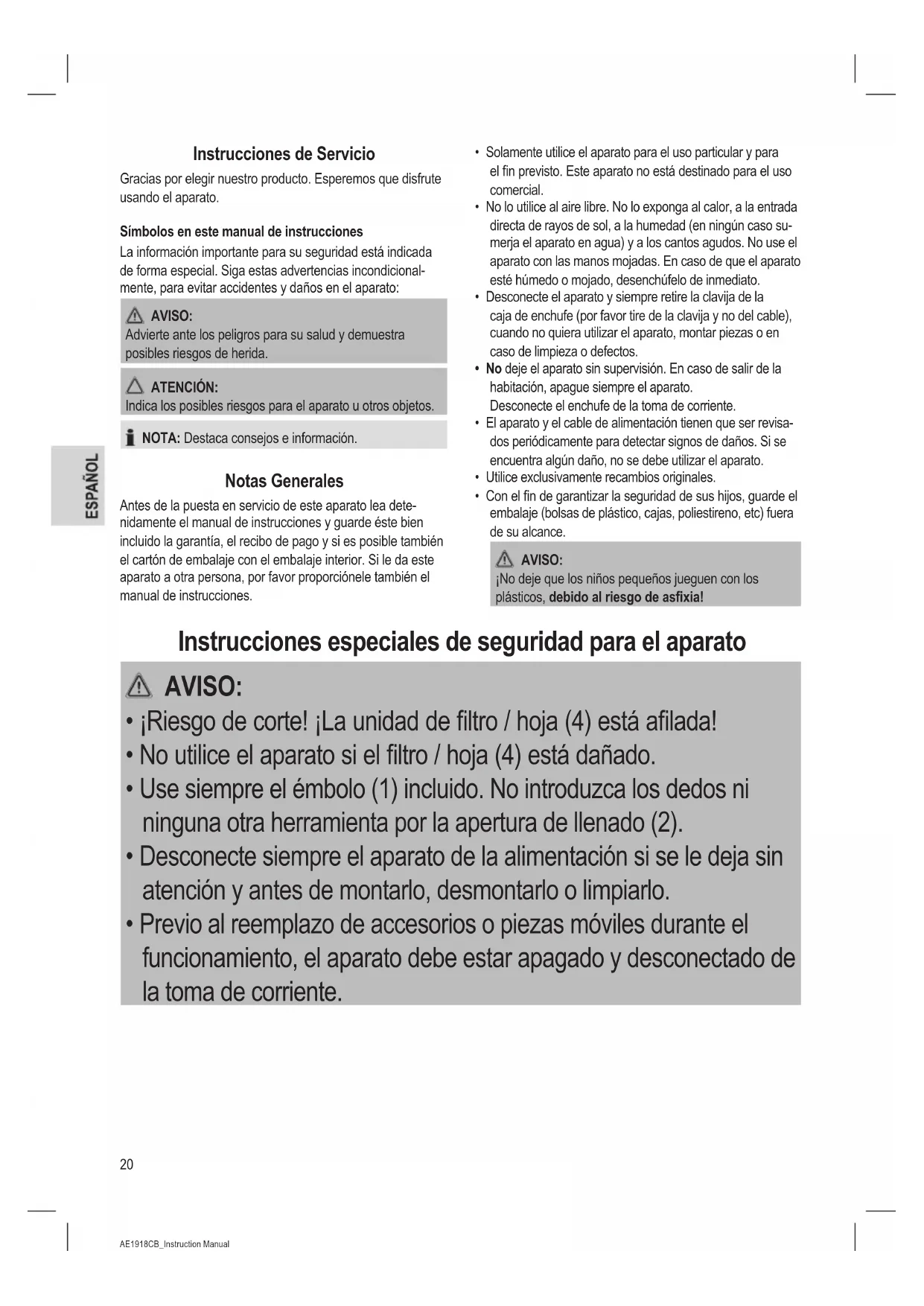

• Solamente utilice el aparato para el uso particular y para el n previsto. Este aparato no está destinado para el uso comercial.

• No lo utilice al aire libre. No lo exponga al calor, a la entrada directa de rayos de sol, a la humedad (en ningún caso su- merja el aparato en agua) y a los cantos agudos. No use el aparato con las manos mojadas. En caso de que el aparato esté húmedo o mojado, desenchúfelo de inmediato.

• Desconecte el aparato y siempre retire la clavija de la caja de enchufe (por favor tire de la clavija y no del cable), cuando no quiera utilizar el aparato, montar piezas o en caso de limpieza o defectos.

• No deje el aparato sin supervisión. En caso de salir de la habitación, apague siempre el aparato. Desconecte el enchufe de la toma de corriente.

• El aparato y el cable de alimentación tienen que ser revisa- dos periódicamente para detectar signos de daños. Si se encuentra algún daño, no se debe utilizar el aparato.

• Utilice exclusivamente recambios originales.

• Con el n de garantizar la seguridad de sus hijos, guarde el embalaje (bolsas de plástico, cajas, poliestireno, etc) fuera de su alcance. AVISO: ¡No deje que los niños pequeños jueguen con los plásticos, debido al riesgo de asxia! Instrucciones especiales de seguridad para el aparato AVISO:

• ¡Riesgo de corte! ¡La unidad de ltro / hoja (4) está alada!

• No utilice el aparato si el ltro / hoja (4) está dañado.

• Use siempre el émbolo (1) incluido. No introduzca los dedos ni ninguna otra herramienta por la apertura de llenado (2).

• Desconecte siempre el aparato de la alimentación si se le deja sin atención y antes de montarlo, desmontarlo o limpiarlo.

• Previo al reemplazo de accesorios o piezas móviles durante el funcionamiento, el aparato debe estar apagado y desconectado de la toma de corriente.21 AE1918CB_Instruction Manual 26.10.16 AVISO:

• No repare el aparato usted mismo. Póngase en contacto con per- sonal autorizado. Para evitar riesgos, el fabricante, nuestro servicio de atención al cliente u otro especialista cualicado debe cambiar el cable de corriente dañado con un cable equivalente.

• Este aparato no debe ser utilizado por los niños.

• Mantenga el aparato y el cable fuera del alcance de los niños.

• Los niños no deben jugar con el aparato.

• Los aparatos pueden ser utilizados por personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experien- cia y conocimientos si se les supervisa o si han recibido instruccio- nes acerca del uso del aparato de manera segura y entienden los peligros asociados.

• Esta unidad no se ha diseñado para ser sumergida en agua durante su limpieza. Por favor tenga presentes las instrucciones incluidas en el capítulo “Limpieza”.

• No toque nunca ninguno de los accesorios del aparato cuando si- gan en movimiento, espere hasta que se paren.

• No manipule los interruptores de seguridad.

• No quite la tapa (3) cuando funcione el aparato. Uso para el que está destinado Este aparato está diseñado para extraer zumo de frutas y verduras frescas como piñas, manzanas, remolacha, apio, pepinos, zanahorias y tomates. También se puede procesar la piel, siempre que sea comestible. Este aparato no se debe utilizar para procesar alimentos que contengan almidón, como plátanos, papayas, aguacates, higos y mangos, además de frutas y verduras que sean particularmente duras y brosas. NOTA: La extracción de zumo de frutas pequeñas, como por ejemplo bayas, con el principio del centrifugador es difícil. Para ello deberá utilizar una prensa de bayas apropiada. El aparato solamente puede usarse del modo descrito en este manual de instrucciones. No puede usarlo con nes comerciales. Cualquier otro uso se considerará no indicado y podrá ocasionar daños materiales o incluso lesiones personales. El fabricante no será responsable de daños causados por uso no previsto. Piezas suministradas 1 aparato de base con motor 1 tapa 1 émbolo 1 ltro / hoja 1 receptáculo 1 colector de pulpa22 AE1918CB_Instruction Manual 26.10.16 Desembalaje del aparato

1. Extraiga el aparato del embalaje.

2. Retire todos los materiales de embalaje, como papel de

aluminio, material de relleno, sujeta cables y envolturas de cartón.

3. Compruebe que todas las piezas estén presentes.

NOTA: Es posible que queden residuos derivados de la produc- ción o polvo en el aparato. Le recomendamos que limpie el aparato tal como se describe en “Limpieza”. NOTA: Retire el disco de cartón del interior de la unidad de ltro / hoja (4) antes de poner en funcionamiento el motor. Descripción de piezas 1 Émbolo 2 Hueco de introducción de alimentos 3 Tapa 4 Filtro / Hoja 5 Receptáculo 6 Caño desplegable 7 Rueda motriz (no desmontable) 8 Cierre con interruptor de seguridad 9 Base con motor 10 Encendido / apagado y control de velocidad (I / 0 / II) 11 Colector de pulpa Instalar el aparato Consulte también la ilustración de la página 3 para el montaje.

1. Ponga el aparato de forma que los controles de velocidad

(10) estén orientados hacia usted.

2. Incline la barra de bloqueo (8) hacia la derecha.

3. Colque el receptáculo (5) sobre la carcasa de la base.

La carcasa de la base (9) presenta una muesca. Aquí es donde se debe colocar el caño (6) de la carcasa del receptáculo (5). ¡AVISO Riesgo de cortes! ¡El ltro / hoja (4) está alado!

4. Coloque el ltro / hoja (4) sobre la rueda motriz. Presióne-

lo hacia abajo. Encajará sobre la rueda motriz.

5. ¡Compruebe el ltro / hoja (4)! Toque por debajo del borde

de la hoja. Cuando se aplique un poco de tensión no deberá aojarse.

6. Acople el colector de pulpa (11) en la parte izquierda.

Para hacerlo, aguántelo ligeramente de lado para empujar el borde superior en el espacio del chasis del receptáculo (5).

7. Coloque la tapa (3). Cubrirá también el colector de pulpa

(11). NOTA: El dispositivo está equipado con un interruptor de seguridad. Evita que el motor arranque de manera fortuita. Compruebe que la barra de bloqueo (8) cierre correctamente.

8. Bloquee la barra de bloqueo (8) sobre la tapa (3).

9. Empuje hacia abajo el caño (6) para abrir el paso del

10. Coloque la jarra para el zumo a la derecha del aparato.

11. Asegúrese de que el control de velocidad (10) esté

colocado en la posición “0”. Conexión eléctrica

• Antes de introducir el enchufe en la toma de corriente, compruebe que la tensión de la red de suministro que se va a utilizar coincide con la del aparato. Encontrará la información necesaria en la placa de identicación.

• Conecte el aparato exclusivamente a un enchufe de seguridad correctamente instalado. Uso Posición del control de velocidad

• Seleccione la posición “I” para frutas más pequeñas, como las fresas.

• Seleccione la posición “II” para trozos más grandes o verduras más duras, por ejemplo, zanahorias. Preparación

• Limpie la fruta antes de procesarla.

• Corte la fruta en pedazos que se puedan introducir por la apertura de llenado (2).

• Quite las semillas y los tallos más grandes. Extracción del zumo NOTA: El aparato se ha diseñado para su uso durante periodos de tiempo cortos. Tras usarlo durante 6 minutos, haga una pausa de 5 minutos. AVISO:

• Compruebe todos los accesorios de nuevo para asegu- rarse de que se han acoplado correctamente antes de encender el aparato.

• Asegúrese de que el caño esté bajado. NOTA: Retire el disco de cartón del interior de la unidad de ltro / hoja (4) antes de poner en funcionamiento el motor.

1. Coloque el control de velocidad (10) en la posición desea-

da. El motor comenzará a funcionar.

2. Introduzca los pedazos de fruta por la apertura de llenado

(2) y empújelos hacia abajo con el émbolo (1). ¡Observe! El émbolo (1) tiene una guía de alineación en la apertura de llenado.23 AE1918CB_Instruction Manual 26.10.16

3. El zumo saldrá por la parte derecha de la carcasa. La

pulpa se recogerá en el colector de pulpa (11). Si se produce una carga excesiva de zumo, ponga el control de velocidad (10) en posición “I” y presione menos el émbolo (1). NOTA:

• Preste atención a la jarra para el zumo. Detenga el funcionamiento a tiempo para que el zumo no rebose.

• Bayas y cítricos (como grosella, uva, naranjas) nor- malmente no se trituran para sacar zumo, sino que se exprimen.

• Al exprimir estas frutas, con su elevado contenido en zumo, pueden producirse salpicaduras de zumo en la zona del colector de pulpa (11). En tal caso, recomen- damos que el colector de pulpa (11) se vacíe más a menudo. Parada del funcionamiento y desmontaje

1. Ponga el control de velocidad (10) en la posición “0” y

espere hasta que el ltro / hoja (4) se detenga completa- mente.

2. Desconecte el aparato de la alimentación.

3. Empuje el caño (6) hacia arriba para evitar que gotee.

4. Retire el émbolo (1) del conducto de introducción de

5. Saque la jarra para zumo y baje la barra de bloqueo (8)

hasta la posición de desbloqueo.

6. Retire la tapa (3).

7. Retire el colector de pulpa (11).

8. Retire la unidad de ltro / hoja (4) de la base (9) agarrán-

dola por el borde superior con ambas manos. ¡AVISO Riesgo de cortes! ¡La unidad de ltro / hoja (4) está alada! Levántela exclusivamente por el borde externo.

9. Tire del ltro / hoja (4) hacia arriba hasta que la unidad de

ltro / hoja (4) se separe de la base principal (9). NOTA: No retire los tornillos de la hoja (4). El ltro y la hoja (4) son una sola pieza. No deben separarse. Limpieza AVISO:

• Desconecte siempre de la toma de corriente antes de limpiar el aparato.

• No sumerja en ningún caso el aparato en agua para limpiarlo. Podría causar electrocución o incendio.

• ¡El ltro / hoja (4) está alado! ¡Existe peligro de dañarse! ATENCIÓN:

• No usar cepillos alambre ni objetos abrasivos.

• No utilice detergentes agresivos o abrasivos.

• No deje que la pulpa se seque en el ltro / hoja (4). Los poros nos se atascarían y quedaría inservible. Consejo

• Elimine los residuos del ltro / hoja (4) inmediatamente con agua corriente. Utilice un cepillo de fregar platos.

• Para limpiar la parte exterior del aparato, utilice únicamente un paño húmedo de lavar platos. Émbolo (1), Tapa (3), Filtro / hoja (4), Receptáculo (5), Colector de pulpa (11) ¡AVISO CON RESPECTO A CORTES! ¡El ltro / hoja (4) está alado! ATENCIÓN: Los accesorios no pueden ponerse en el lavavajillas. El calor y los agentes limpiadores agresivos pueden deformar o decolorar los accesorios.

• Limpie estos componentes sumergiéndolos en agua.

• Limpie el ltro / hoja (4) con un cepillo de lavar platos.

• Aclare con agua limpia.

• Monte el dispositivo exclusivamente cuando todas las piezas estén secas. Almacenamiento

• Limpie el aparato del modo indicado. Deje los accesorios completamente secos.

• Recomendamos que guarde el aparato en su embalaje original cuando no vaya a utilizarlo durante un periodo de tiempo largo.

• Almacene siempre el dispositivo en un lugar bien ventila- do y seco fuera del alcance de los niños.24 AE1918CB_Instruction Manual 26.10.16 Datos Técnicos Modelo:. ................................................................ AE 1918 CB Alimentación: ..........................................220 - 240 V~ 50 / 60 Hz Consumo: ........................................................................ 400 W Nivel de presión sonora: ............................................. 71 dB(A) Clase de protección: ............................................................... Funcionamiento breve/Pausa: .............................. 6 / 5 minutos Peso neto: ................................................................aprox. 2 kg El derecho de realizar modicaciones técnicas y de diseño en el curso del desarrollo continuo del producto está reser- vado. Este aparato se ha examinado según las normativas actuales y vigentes de la Comunidad Europea, como p.ej. compatibilidad electromagnética y directiva de baja tensión y se ha construido según las más nuevas especicaciones en razón de la seguridad. Eliminación Signicado del símbolo “cubo de basura” Cuide del medio ambiente, no deseche aparatos eléctricos con los residuos domésticos. Deseche los aparatos eléctricos obsoletos o defectuosos en los puntos municipales de recogida diferenciada de basura. Por favor, ayude a evitar potenciales impactos medioambien- tales y sanitarios provocados por una eliminación incorrecta. Contribuye al reciclaje y otros modos de uso de aparatos eléctricos y electrónicos viejos. Su municipalidad le proporcionará información sobre los puntos de recolección. Solución de problemas Avería Posible causa Solución El aparato no funciona. El aparato no está recibiendo corriente. Compruebe el enchufe con un dispositivo diferente. Inserte el enchufe correctamente. Compruebe el fusible de su casa. La barra de bloqueo (8) no se ha cerrado. Compruebe si todos los componentes se han acoplado correctamente. El aparato está defectuoso. Contacte con nuestro Servicio o con un especialista. La cantidad de zumo es pequeña. Tipo de fruta incorrecto. Seleccione un tipo de fruta que produzca más zumo. No se puede extraer zumo de bayas pequeñas con el ltro / hoja (4). Demasiados restos en el ltro / hoja (4). Limpie el ltro / hoja (4). Ruido fuerte o desequilibrio durante el funcionamiento. Montaje incorrecto. Compruebe que todos los componentes se han instalado correctamente. Demasiados restos en el ltro / hoja (4). Cuando procese grandes cantidades, limpie el ltro / hoja (4) varias veces durante el proceso.25 AE1918CB_Instruction Manual 26.10.16 Istruzioni per l’uso Vi ringraziamo per aver acquistato uno dei nostri articoli. Speriamo sia di vostro gradimento. Simboli in queste istruzioni per l’uso Le informazioni importanti che riguardano la sicurezza sono segnalati appropriatamente. È importante osservare queste istruzioni per evitare incidenti e prevenire guasti alla macchina: AVVISO: Questo indica pericoli alla salute e indica possibili rischia alla salute. ATTENZIONE: Questo si riferisce a possibili pericoli alla macchina e altri oggetti. NOTA: Mette in risalto consigli ed informazioni. Note generali Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l’uso e conservarle con cura unitamente al certicato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se si consegna il dispositivo a terzi, consegnare anche le istruzioni operative.
