es Instrucciones de uso y de montaje
Instrucciones para el uso:
Descripción del aparato


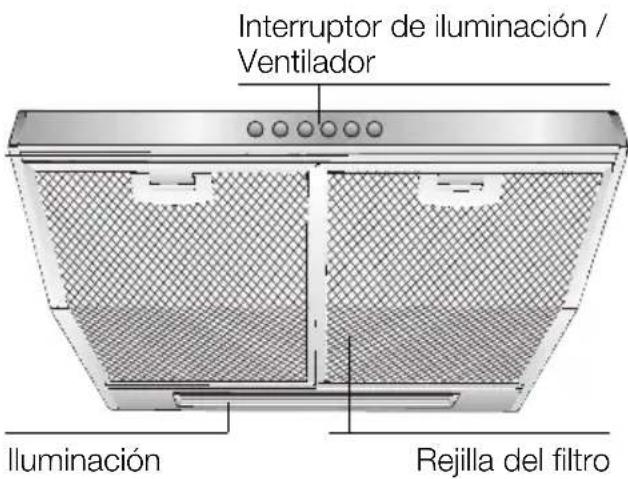

Interruptor de iluminación / Ventilador Iluminación Rejilla del filtroModalidades de funcionamiento
Evacuación del aire hacia el exterior:
□ El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los evacúa hacia el exterior, haciéndolos pasar previamente a través del filtro antigrasa.
□ El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina.
□ La cocina queda así prácticamente libre de grasa y olores.
D Si se utiliza la campana con evacuación del aire al exterior simultánea-mente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.
Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).
Esto se puede lograr a través del libre acceso del aire de combustión a través de unas aberturas sin posibilidad de cierre ni bloqueo, por ejemplo puertas, ventanas, cajas murales para alimentación y evacuación de aire u otras medidas técnicas como bloqueos recíprocos.
Modalidades de funcionamiento
Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.
Asimismo deberán observarse estrictamente las disposiciones y normas nacionales vigentes al respecto.
Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden funcionar sin ningún tipo de restricción.
Evacuación del aire hacia el interior (sistema de recirculación del aire):
□ Para trabajar con esta modalidad hay que montar un filtro de carbón activo en la campana extractora (véase el capítulo «Filtros y mantenimiento» de las presentes Instrucciones). El filtro de carbón activo se puede adquirir como accesorio opcional en el COMERCIO ESPECIALIZADO. Las referencias correspondientes figuran al final de estas instrucciones de uso.
□ El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los hace pasar a través de los filtros antigrasa y de carbón activo, devolviéndolos a continuación, una vez purificados, a la cocina.
□ El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina.
□ El filtro de carbón activo absorbe el olor.
En caso de no montar la campana un filtro de carbón activo, no se pueden absorber los olores producidos durante la preparación de los alimentos.
En caso de modificar la modalidad de funcionamiento de la campana extractora, cambiando de evacuación del aire hacia el exterior a evacuación del aire hacia el interior, hay que bloquear la salida de evacuación del aire hacia el exterior, a fin de evitar situaciones de peligro (véanse a este respecto los accesorios opcionales que se describen en las presentes instrucciones de uso).
Antes de la puesta en marcha inicial del aparato:
□ Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerden íntegramente con las de su aparato concreto.
□ Esta campana extractora cumple las normas y disposiciones específicas en materia de seguridad.
Las reparaciones que fuera necesario efectuar en el aparato sólo podrán ser ejecutadas por técnicos especializados del ramo.
⚠ Si el aparato presentara daños o desperfectos, no deberá ser utilizado.
⚠️ La conexión y puesta en marcha del aparato sólo podrán ser efectuadas por un técnico especialista del ramo.
⚠ En caso de producirse daños en el cable de conexión del aparato, éste sólo podrá ser sustituido por el fabricante, un técnico especializado del Servicio de Asistencia Técnica Oficial o un técnico especializado del ramo, a fin de evitar situaciones de peligro.
⚠️ Elimine los envases y el material de embalaje de acuerdo a las normas correspondientes para la protección del medio ambiente (véanse al respecto las instrucciones de montaje de la campana extractora).
Utilizar la campana extractora sólo con las lámparas de iluminación montadas.
⚠️ Sustituir inmediatamente las lámparas defectuosas a fin de evitar la sobrecarga de las lámparas restantes.
⚠️ No usar nunca la campana extractora sin incorporar el filtro antigrasa.
□ Antes de emplear el aparato nuevo deberá leer detenidamente las instrucciones de servicio de la cocina eléctrica.
En ella se facilitan informaciones y consejos importantes para su seguridad personal, así como para el correcto manejo y cuidado de la cocina.
□ Guarde las instrucciones de servicio y de montaje para un posible propietario posterior.
Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar a situaciones de serio peligro para el usuario.
Las grasas y aceites calentados excesivamente pueden inflamarse rápidamente. Por ello los alimentos o platos que requieran grasa o aceite caliente, como por ejemplo patatas fritas, etc., sólo deberán prepararse bajo vigilancia.
⚠️ No preparar alimentos o platos flameados directamente debajo de la campana extractora.
La grasa acumulada en el filtro antigrasa ! podría incendiarse por las llamas que ■ suben!
El montaje de la campana extractora por encima de hogares para combustibles sólidos (carbón, leña, etc.) sólo está permitido si ésta cumple una serie de condiciones restrictivas (véanse al respecto las instrucciones de montaje de la campana extractora).
Placas de cocción de gas / Hornos de gas
Utilizar los quemadores de gas correctamente.
Importante:
Las llamas de los quemadores de gas deberán encontrarse siempre cubiertas con un recipiente.
El fuerte calor desprendido por las llamas de gas podría ocasionar desperfectos de consideración en la campana extractora!.
Manejo de la campana extractora
⚠️ La manera más eficaz de absorber los vahos producidos en la cocina durante la preparación de los alimentos es:
□ Conectando la campana extractora al comenzar a trabajar.
□ Desconectando la campana extractora al cabo de unos minutos después de haber concluido los trabajos.

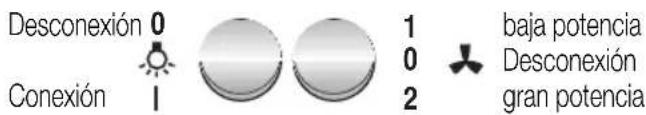

Iluminación Escalones de potencia del ventilador
Iluminación Escalones de potencia del ventilador
Escalones de potencia del ventilador
Filtros y mantenimiento
Filtro antigrasa:
Para retener las partículas de grasa contenidas en el vaho de la cocina se montan filtros metálicos.
Las esterillas de filtro son de metal antiinflamable.
¡Atención!
A medida que crece el grado de saturación de la esterilla de filtro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana.
¡Importante!:
La limpieza a tiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en el mismo, puede prevenir el peligro de incendio a causa de una acumulación de calor al freír o asar alimentos.
Limpieza del filtro antigrasa metálico:
□ En caso de un servicio normal (de 1 a 2 horas diarias) debe cambiarse el filtro metálico de grasa después de 8 a 10 semanas.
□ Los filtros antigrasa metálicos se pueden limpiar en un lavavajillas. Ello puede dar lugar a una ligera decoloración de los mismos.
Importante:
No mezclar con la vajilla normal los filtros antigrasa metálicos muy saturados de grasa.
□ En caso de limpiar los filtros metálicos a mano, colocar la caja del filtro durante varias horas en una solución detergente (para vajilla) muy caliente, para reblandecer la grasa adherida. Limpiarlos a continuación con un cepillo, enjuagarlos bien y dejarlos escurrir.

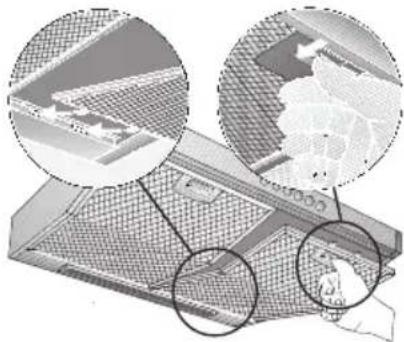

Desmontar y montar los filtros antigrasa metálicos:
- Presionar el enclavamiento de los filtros antigrasa en dirección a la flecha. Abatir los filtros antigrasa hacia abajo.
- Limpiar los filtros.
- Montar los filtros limpios en su sitio.
Filtro de carbón activo:

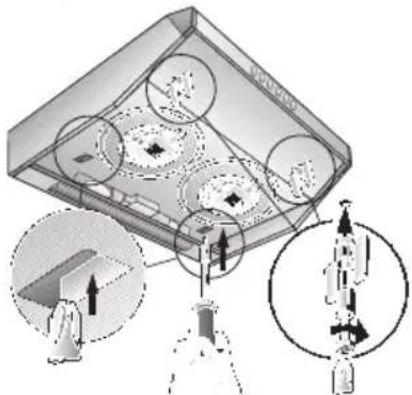

Para retener los olores durante el funcionamiento de la campana extractora con evacuación del aire al interior (recirculación del aire):
Desmontar los filtros antigrasa (véase a este respecto el capítulo «Desmontar y montar los filtros antigrasa metálicos».
- Introducir los tornillos a través de las tuercas de mariposa y los casquillos: fijar los tornillos a izquierda y derecha en el cuerpo de la campana. (Sólo hay que efectuarlo al montar por vez primera el filtro de carbón activo).
- Los tornillos, las tuercas de mariposa y los casquillos forman parte del equipo de serie del filtro de carbón activo.

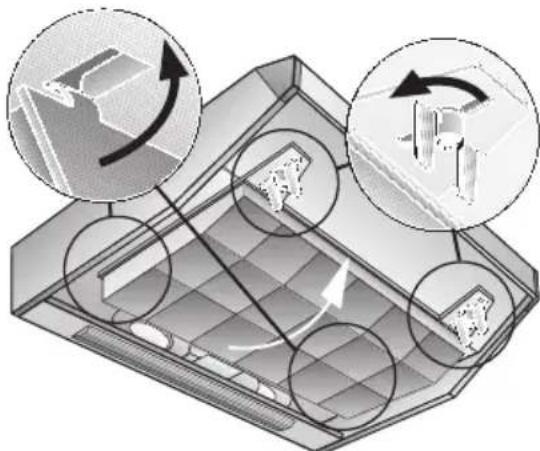

- Empujar las dos lengüetas del cuerpo de la campana hacia atrás con ayuda de un destornillador o un objeto semejante. (Sólo hay que efectuarlo al montar por vez primera el filtro de carbón activo).
- Colocar el filtro de carbón activo comenzando por la parte posterior, desplazarlo hacia arriba y fijarlo a izquierda y derecha con ayuda de las tuercas de mariposa.
⚠ Las lengüetas a izquierda y derecha del filtro de carbón activo se encuentran replegadas para las campanas extractoras de 50 cm de anchura. Para las campanas extractoras de 60 y 90 cm de anchura, hay que desplegarlas.
Sustituir el filtro de carbón activo:
□ Bajo unas condiciones de funcionamiento normal (1 a 2 horas diarias), el filtro de carbón activo tiene que ser sustituido una vez al año.
□ El filtro de carbón activo puede adquirirse en el COMERCIO ESPECIALIZADO (véanse los accesorios opcionales).
□ Utilizar sólo filtros originales del fabricante.
De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento óptimo.
Evacuación de los filtros de carbón activo usados:
□ Los filtros de carbón activo no contienen ningún tipo de substancia tóxica o contaminante, por lo que pueden evacuarse con la basura doméstica normal.
Limpieza y cuidados
Desconectar la campana extractora de la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del fusible.
□ Al limpiar los filtros antigrasa, limpiar la grasa acumulada en los puntos accesibles del cuerpo de la campana extractora. De este modo se previene el peligro de que se inflamen los restos de grasa antiguos y la campana conserva óptimo funcionamiento.
□ Utilizar una solución de agua y agente lavavajillas de uso corriente caliente para limpiar la campana extractora.
□ En caso de suciedad más resistente y fuertemente acumulada, utilizar un agente limpiacristales suave.
□ No rascar la suciedad reseca acumulada.
Reblandézcala primero aplicando sobre la
misma un paño húmedo.
No utilizar agentes o esponjas abrasivos.
□ Atención: No limpiar las superficies y elementos de plástico con alcohol de quemar, dado que podrían producirse zonas o puntos de color mate.
Atención: Procurar una buena ventilación de la cocina. ¡No trabajar con llamas abiertas!
⚠ Limpiar el mando desplazable del ventilador sólo con un paño suave y húmedo (usar una solución de agua y agente lavavajillas suave).
¡No usar limpiadores de acero para limpiar el mando desplazable!
Superficies de acero inoxidable:
□ Usar un limpiador para acero inoxidable suave, no abrasivo.
□ Limpiar el metal sólo en dirección al pulido.
¡No limpiar las superficies de acero inoxidable con esponjas abrasivas!
¡No emplear detergentes que contengan arena, sosa, ácidos o cloruro!
Superficies de aluminio y plástico:
□ Utilizar sólo paños suaves para limpieza de ventanas, libres de pelusas o paños de microfibra.
□ No utilizar paños secos.
□ Utilizar un agente limpiacristales suave.
□ No utilizar agentes limpiadores agresivos que contengan ácidos o álcalis.
□ No utilizar agentes frotadores.
Sustituir las lámparas
- Desconectar la campana extractora de la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del fusible.
- Desmontar el filtro antigrasa metálico (véase el capítulo «Filtros y mantenimiento»).

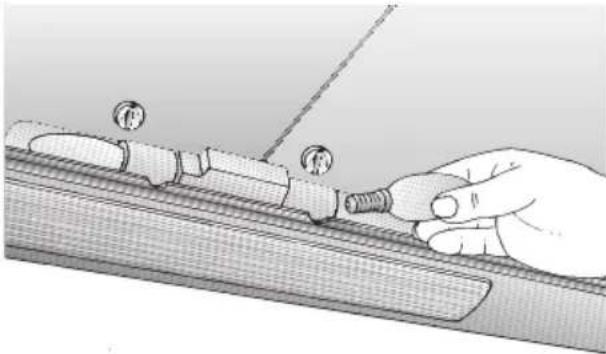

- Sustituir la lámpara (lámpara corriente, máx. 40 W, portalámparas E 14).
- Montar el filtro antigrasa metálico en su emplazamiento.
- Introducir el cable de conexión en la toma de corriente o volver a colocar el fusible.
Averías y perturbaciones
En caso de dudas o al producirse averías en la campana extractora, no dude en llamar al Servicio de Asistencia Técnica.
(véase al respecto la lista con las delegaciones y distribuidores oficiales).
Para cualquier consulta deberá indicarse los números de producto y de fabricación:
E-Nr.
FD
Anote los números correspondientes a su aparato en los espacios previstos a dicho efecto. Los números figuran en la placa de características, a la que se accede tras desmontar el filtro antigrasa metálico, en el interior de la campana extractora.
⚠ Los aparatos eléctricos usados incorporan materiales valiosos que se pueden recuperar. Por ello deberán entregarse a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo Servicio o centro municipal de desguace o instituciones semejantes). Su Ayuntamiento o Administración local le facilitarán gustosamente las señas del Centro de recuperación de materiales más próximo. Antes de deshacerse de su aparato usado deberá inutilizarlo.
⚠ Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente.
Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales.
⚠️ La presente campana extractora es apropiada para trabajar con evacuación del aire al exterior o al interior (sistema de recirculación del aire).
⚠ Montar la campana extractora siempre por encima del centro de las zonas de cocción o los quemadores (según el tipo de cocina que se utilice).
⚠️ La distancia mínima a observar entre las zonas de cocción (de una placa o cocina eléctrica) y el borde inferior de la campana es de 650 mm (Fig. 1).
Advertencias adicionales relativas a las cocinas de gas:
Al proceder al montaje de los quemadores de una placa de cocción o cocina de gas deberán observarse estrictamente las normas y disposiciones legales vigentes en cada pa's (en Alemania, por ejemplo, son las Normas Técnicas para Instalación de Equipos de Gas TRGI).
⚠️ Respetar las normas y disposiciones. así como las instrucciones y consejos de montaje facilitadas por los fabricantes de las cocinas y aparatos de gas.
⚠️ Esta campana extractora sólo deberá montarse con un lateral junto a un armario o pared alta. Distancia mínima a observar: 50 mm.
El montaje de las campanas extractoras por encima de una cocina o placa de cocción de gas sólo está permitido si se observa una distancia mínima de 650 mm – Fig. 1 –, y no se superan las siguientes cargas térmicas nominales:
□ Cocinas de gas
| Carga térmica de un quemador de gas | máx. | 3,0 kW |
| Carga térmica de todos los quemadores de gas | máx. | 8,3 kW |
| Carga térmica del horno | máx. | 3,9 kW |
| □ Placas de cocción (encimeras) de gas | |
| Carga térmica de un quemador de gas | máx. 3,9 kW |
| Carga térmica de todos los quemadores de gas | máx. 11,3 kW |
□ Placas (encimeras) vitrocerámicas de gas
Los valores acerca de la carga térmica nominal no son válidos para las placas vitrocerámicas de gas cerradas. Por lo tanto, es imprescindible observar las referencias que facilite el fabricante de la placa vitrocerámica.
□ Cocinas para combustibles sólidos
Para este tipo de cocinas rigen los mismos valores que para las cocinas de gas en cuanto a la carga térmica admisible y la mínima distancia a observar.
⚠️ La campana sólo se podrá montar por encima de hogares para combustibles sólidos con peligro de incendio (por ejemplo proyección de chispas) si el hogar está provisto de una protección cerrada no desmontable y se cumplen las normas y disposiciones nacionales vigentes. Esta restricción no es válida para cocinas y placas de gas.
Cuanto menor sea la distancia entre la campana extractora y los quemadores, mayor posibilidad existe de que se formen gotas de agua en la parte inferior de la campana extractora debidas a la condensación del vapor de agua.

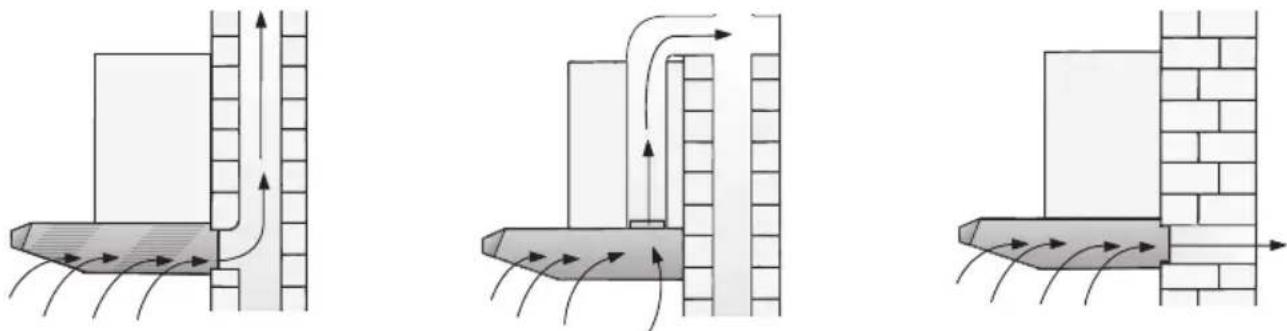

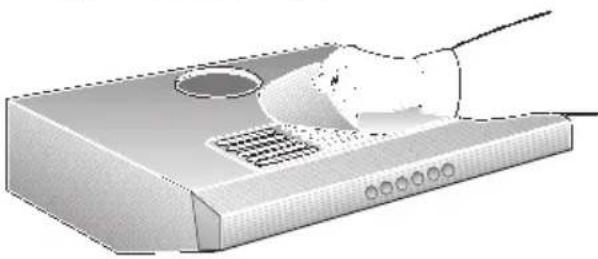

Funcionamiento con evacuación del aire al exterior
El aire de evacuación pasa a través de un túnel de ventilación hacia arriba o directamente hacia el exterior, a través de la correspondiente pared.
El aire de evacuación no debe pasar a ninguna chimenea de humos o gases de escape en servicio, ni tampoco a túneles de ventilación de locales con hogares.
En caso de evacuación del aire al exterior, deberán observarse estrictamente las normas y disposiciones locales vigentes al respecto.
En caso de hacer pasar el aire de evacuación de la campana a una chimenea de humos o gases de escape fuera de servicio, deberá consultarse con el deshollinador del distrito competente, observando asimismo las normas y disposiciones nacionales vigentes.
Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.
Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).
Esto se puede lograr a través del libre acceso del aire de combustión a través de unas aberturas sin posibilidad de cierre ni bloqueo, por ejemplo puertas, ventanas, cajas murales para alimentación y evacuación de aire u otras medidas técnicas como bloqueos recíprocos.
Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación.
La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.
Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.
Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden funcionar sin ningún tipo de restricción.
Si la campana extractora trabaja con sistema de evacuación del aire al exterior, deberá montarse una válvula antirretorno, en caso de no estar ésta ya incorporada en el tubo de evacuación del aire o en la caja mural. En caso de no incorporar la presente campana extractora dicha válvula antirretorno, la podrá adquirir en el comercio especializado.
⚠️ ¡No recortar la parte interior del tubo de ventilación en el empalme de evacuación del aire de la campana!
Montaje de la válvula antirretorno:
□ Hacer encajar los salientes de la válvula antirretorno en su correspondiente alojamiento en el empalme de evacuación del aire de la campana.

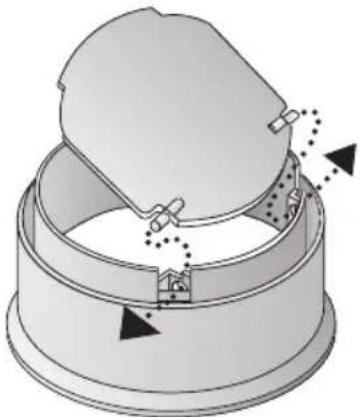

Antes del montaje
Si el aire es evacuado pasando a través de la pared exterior, deberá utilizarse una caja mural telescópica.
Optima potencia y rendimiento de la campana extractora:
□ Tubo de evacuación corto y liso.
□ Menor número de codos posible.
□ Usar en lo posible tubos de gran diámetro (lo más acertado serían tubos de 120 mm de diámetro), así como codos de gran tamaño.
Los tubos de evacuación largos y con desigualdades, y la utilización de muchos tubos y codos de diámetro pequeño perjudica el rendimiento óptimo del aparato y provoca un aumento de ruidos desagradables durante su funcionamiento.
□ Tubos de evacuación redondos:
Tubo de evacuación corto: Mínimo diámetro interior 100 mm, Tubo de evacuación largo: Mínimo diámetro interior 120 mm.
□ Los canales planos deberán poseer una sección interior equivalente a la de los tubos redondos de 100/120 mm de diámetro interior.
No deben presentar ángulos demasiado agudos.
Diámetro 100 mm, aprox. 78 cm² Diámetro 125 mm, aprox. 113 cm²
□ En caso de usar tubos con diferentes diámetros: Colocar una tira de junta.
□ Al trabajar con sistema de evacuación del aire al exterior: Procurar una suficiente alimentación de aire.

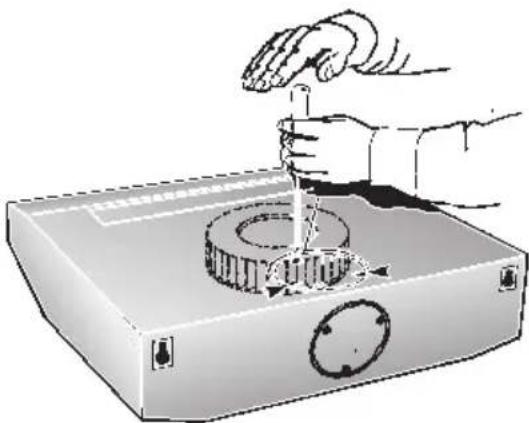

Funcionamiento con evacuación del aire hacia arriba:
Diámetro de los tubos: 100 ó 120 mm

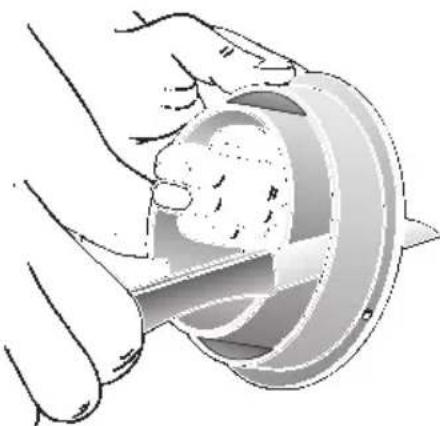

□ Practicar la abertura superior en la campana extractora golpeando con una herramienta adecuada sobre los puntos de sujeción de la tapa.
⚠️ Mantener la herramienta en posición vertical, a fin de evitar cualquier daño del ventilador.
□ Retirar la pieza de chapa (podría originar ruidos o incluso dar lugara averías durante el funcionamiento de la campana).
□ En caso de tubos de evacuación con 120 mm de diámetro, recortar la parte interior del racor de empalme.
□ Introducir el racor de empalme y girarlo hasta el tope.

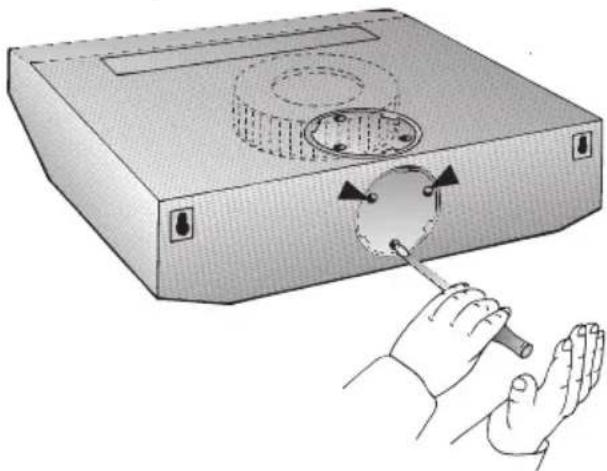

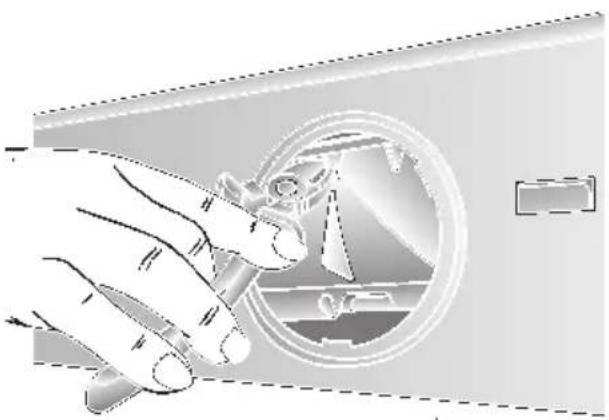

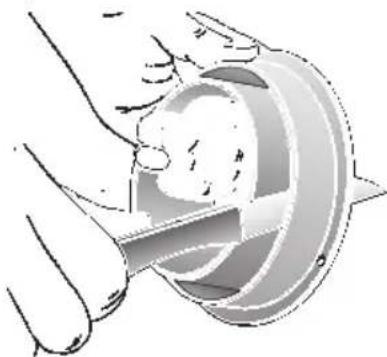

Evacuación del aire directamente hacia a atrás:
Diámetro de los tubos: 100 mm
□ Practicar la abertura en la pared posterior en la campana extractora golpeando con una herramienta adecuada sobre los puntos de sujeción de la tapa.
⚠️ Mantener la herramienta en posición vertical, a fin de evitar cualquier daño del ventilador.
Retirar la pieza de chapa del aparato (podría originar ruidos o incluso dar lugara averías durante el funcionamiento de la campana).
□ En las campanas extractoras dotadas de dos motores, hay que practicar la abertura hacia atrás en la parte de plástico. Para ello, cortar los tres nervios y retirar la pieza recortada.
□ Cortar la parte exterior del racor de empalme.
□ Introducir la parte interior del racor de empalme y girarla hasta el tope.
Funcionamiento con evacuación del aire hacia el interior (recirculación del aire)
□ Filtro de carbón activo en caso de no existir la posibilidad de trabajar con evacuación del aire hacia el exterior.
□ El aire, una vez ha sido purificado al pasar a través del filtro de carbón activo adicional, es devuelto al local
□ Para montar el filtro de carbón activo, véanse las instrucciones de uso correspondientes.
□ En caso de modificar la modalidad de funcionamiento de la campana extractora, cambiando de evacuación del aire hacia el exterior a evacuación del aire hacia el interior, hay que bloquear la salida de evacuación del aire hacia el exterior, a fin de evitar situaciones de peligro (véanse a este respecto los accesorios opcionales que se describen en las presentes instrucciones de uso).
FijaciónConexión eléctrica
La campana extractora sólo podrá conectarse a una toma (caja) de corriente provista de puesta a tierra. La toma de corriente deberá encontrarse o montarse lo más cerca posible de la campana.
□ La toma de corriente con puesta a tierra deberá conectarse a través de un circuito de corriente propio.
Datos para la conexión eléctrica:
Figuran en la placa de características del aparato, a la que se puede acceder tras desmontar el marco del filtro - en el interior del aparato.
⚠ En caso de reparación de la campana, deberá desconectarse siempre el aparato de la red eléctrica, antes de iniciar los trabajos correspondientes.
Longitud del cable de conexión a la red eléctrica: 1,30 m.
En caso de necesitar una conexión fija a la red eléctrica:
El aparato sólo deberá ser conectado a la red eléctrica por un instalador-electricista registrado como tal en la empresa de abastecimiento de energía eléctrica de la zona. Como dispositivo de separación se admiten interruptores con una abertura de contacto superior a 3 mm y desconexión de todas las fases. Esto incluye interruptores LS y contactores.
La campana extractora cumple las normas comunitarias en materia de radiodesparasitaje.
Montaje de la campana directamente sobre la pared
Campana extractora de 60 cm de anchura: Con 3 tornillos.


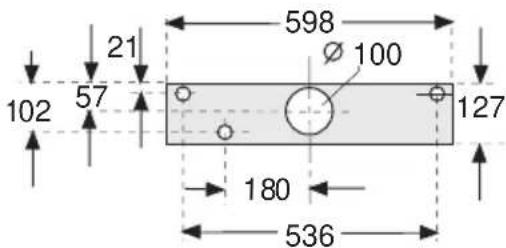

21 598 Ø 100 102 57 127 180 536- Marcar en la pared la posición de los taladros para los tornillos de sujeción. Tomar las medidas o utilizar la plantilla adjunta.
- Practicar los taladros de 8 mm de diámetro. Introducir los tacos en los taladros a ras con la pared

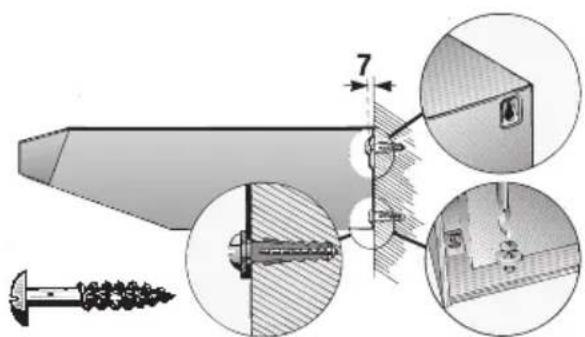

- Enroscar los tornillos de sujeción superiores (a izquierda y derecha) en los taladros, observando una distancia de 7 mm entre la cabeza del tornillo y la pared.
- Retirar la rejilla del filtro (véanse al respecto las instrucciones de uso del aparato).
- Suspender la campana extractora de los tornillos de sujeción.
- Enroscar y apretar el tornillo inferior con arandela desde el interior del campana.
Fijación
Montaje de la campana en un armario superior
Campana extractora de 60 cm de anchura: Con 4 tornillos.


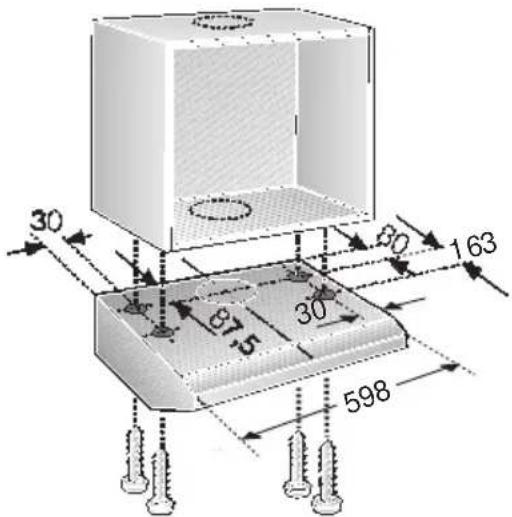

30 87 5 30 163 598- Tomar las medidas para la posición de los taladros de los tornillos de sujeción o colocar la plantilla adjunta en el piso del armario.
- Marcar la posición de los taladros para los tornillos de sujeción. Punzar los agujeros con un buril.
En caso de evacuación del aire hacia arriba, marcar la abertura y recortarla con una sierra.
□ Téngase presente la posición del cable de conexión a la red eléctrica. En caso necesario, recortar el armario. - Retirar la rejilla del filtro (véanse al respecto las instrucciones de uso del aparato).
- Atornillar la campana extractora al piso del armario.
Peso en kg:
| Anchura | Funcio-namiento con evacuación del aire al exterior | Funcio-namiento con recirculación del aire |
| 60 cmcon 2 motoras | 10,0 11,0 |
Nos reservamos el derecho de introducir modificaciones o cambios constructivos en los aparatos como consecuencia del progreso técnico.
Montaje final
Funcionamiento con evacuación del aire al exterior:
□ Pegar la lámina protectora adjunta encima de la rejilla de salida del aire, en la parte superior de la campana extractora. Prestar atención a que la superficie esté limpia.
□ Acoplar los tubos de evacuación.
En las campanas extractoras con dos motores
Ajustar la modalidad de funcionamiento:
□ Evacuación del aire al exterior: Posición 1
□ Funcionamiento con recirculación del aire: Posición 2

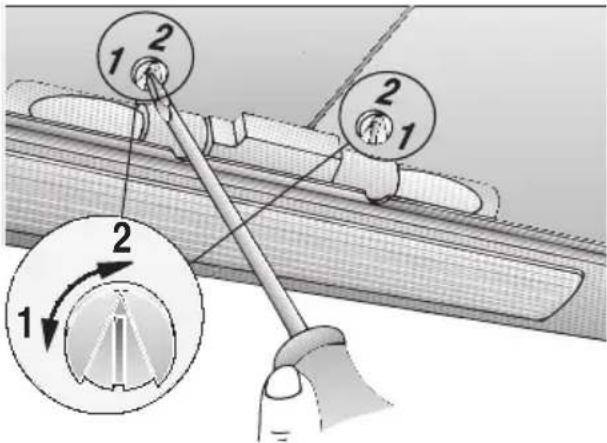

□ El ajuste se efectúa en ambos puntos con ayuda de un destornillador.
□ Conectar el aparato a la red eléctrica.
□ Montar la rejilla del filtro (véanse al respecto las instrucciones de uso del aparato).
Limpeza dos filtros metálicos:
Filtro de carvão activo:
| Carga máxima de um queimador | máx. | 3,0 kW |
| Carga máxima de todos os queimadores | máx. | 8,3 kW |
| Carga máxima do forno | máx. | 3,9 kW |
□ Placas a gás
| Carga máxima de um queimador | máx. 3,9 kW |
| Carga máxima de todos os queimadores | máx. 11,3 kW |
