MANUAL DE USUARIO U8ME2E8 PANASONIC
Antes de operar la unidad, lea atentamente estas instrucciones de funcionamiento y guárdelas para futuras consultas.
DEUTSCH 14 \~ 17
Le agradecemos la compra de este producto Panasonic. Este producto es una unidad exterior de un climatizador de aire comercial.
Se incluyen las instrucciones de instalación.

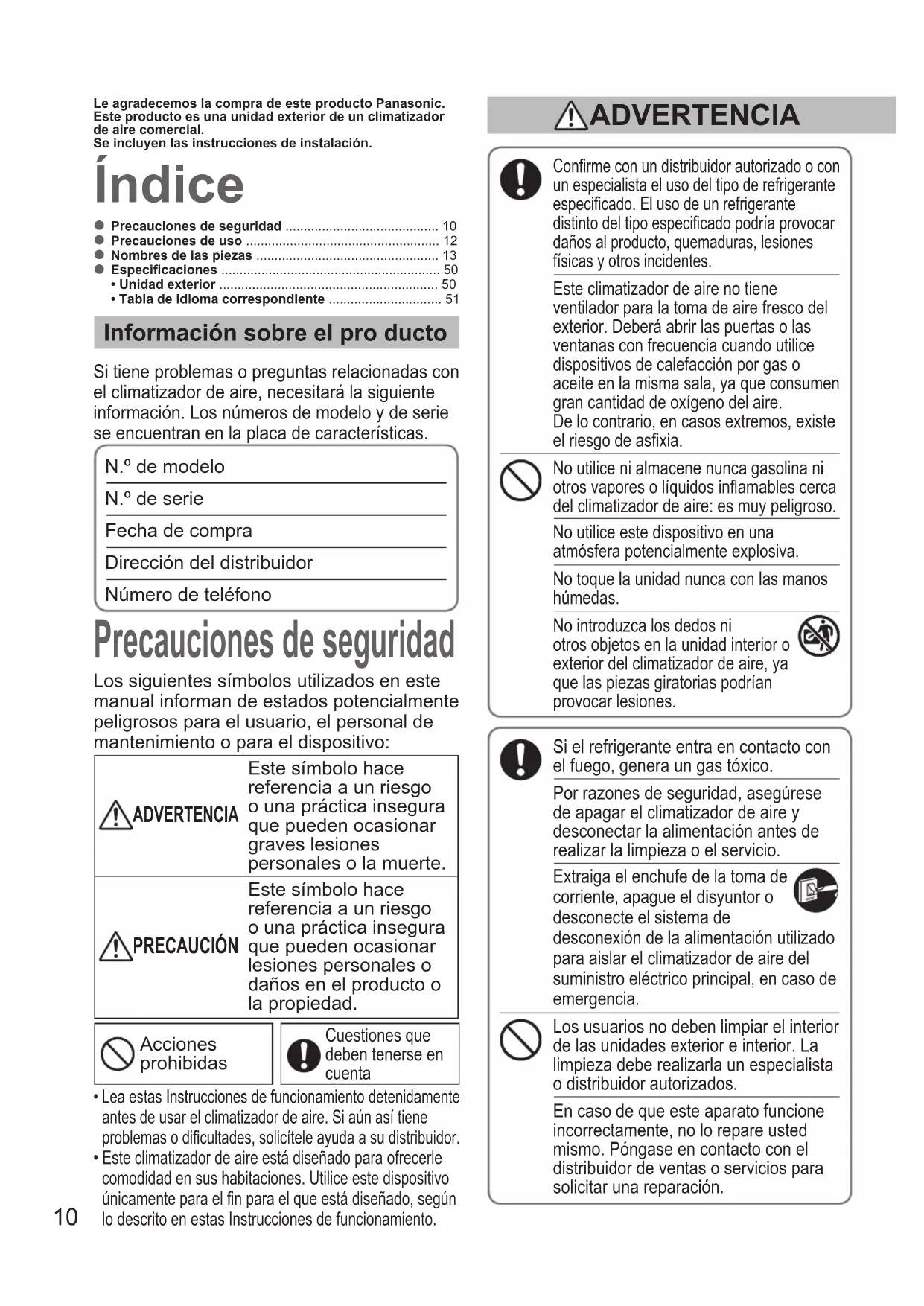

Índice
- Precauciones de seguridad .... 10
- Precauciones de uso 12
- Nombres de las piezas .... 13
- Especificaciones .... 50
- Unidad exterior 50
- Tabla de idioma correspondiente 51
Si tiene problemas o preguntas relacionadas con el climatizador de aire, necesitará la siguiente información. Los números de modelo y de serie se encuentran en la placa de características.
N.° de modelo
N.º de serie
Fecha de compra
Dirección del distribuidor
Número de teléfono
Precauciones de seguridad
Los siguientes símbolos utilizados en este manual informan de estados potencialmente peligrosos para el usuario, el personal de mantenimiento o para el dispositivo:
| ADVERTENCIA | Este símbolo hace referencia a un riesgo o una práctica insegura que pueden ocasionar graves lesiones personales o la muerte. |
| PRECAUCIÓN | Este símbolo hace referencia a un riesgo o una práctica insegura que pueden ocasionar lesiones personales o daños en el producto o la propiedad. |
Acciones prohibidas
Cuestiones que deben tenerse en cuenta
- Lea estas Instrucciones de funcionamiento detenidamente antes de usar el climatizador de aire. Si aún así tiene problemas o dificultades, solicítele ayuda a su distribuidor.
- Este climatizador de aire está diseñado para ofrecerle comodidad en sus habitaciones. Utilice este dispositivo únicamente para el fin para el que está diseñado, según lo descrito en estas Instrucciones de funcionamiento.
ADVERTENCIA
Confirme con un distribuidor autorizado o con un especialista el uso del tipo de refrigerante especificado. El uso de un refrigerante distinto del tipo especificado podría provocar daños al producto, quemaduras, lesiones físicas y otros incidentes.
Este climatizador de aire no tiene ventilador para la toma de aire fresco del exterior. Deberá abrir las puertas o las ventanas con frecuencia cuando utilice dispositivos de calefacción por gas o aceite en la misma sala, ya que consumen gran cantidad de oxígeno del aire.
De lo contrario, en casos extremos, existe el riesgo de asfixia.
No utilice ni almacene nunca gasolina ni otros vapores o líquidos inflamables cerca del climatizador de aire: es muy peligroso.
No utilice este dispositivo en una atmósfera potencialmente explosiva.
No toque la unidad nunca con las manos húmedas.
No introduzca los dedos ni otros objetos en la unidad interior o exterior del climatizador de aire, ya que las piezas giratorias podrían provocar lesiones.
Si el refrigerante entra en contacto con el fuego, genera un gas tóxico.
Por razones de seguridad, asegúrese de apagar el climatizador de aire y desconectar la alimentación antes de realizar la limpieza o el servicio.
Extraiga el enchufe de la toma de corriente, apague el disyuntor o desconecte el sistema de desconexión de la alimentación ut para aislar el climatizador de aire suministro eléctrico principal, en c emergencia.
Los usuarios no deben limpiar el interior de las unidades exterior e interior. La limpieza debe realizarla un especialista o distribuidor autorizados.
En caso de que este aparato funcione incorrectamente, no lo repare usted mismo. Póngase en contacto con el distribuidor de ventas o servicios para solicitar una reparación.
AUCIÓN
Proporcione una toma de corriente que vaya a utilizarse exclusivamente para cada unidad, e instale un elemento de desconexión de la alimentación, un disyuntor de fugas a tierra (ELCB) o un dispositivo de corriente residual (RCD) a modo de protección contra sobrecorriente en la línea exclusiva.
Proporcione una toma de corriente que pueda utilizarse exclusivamente para cada unidad; desconexión completa significa disponer de separación de contacto en todos los polos del cableado fijo, de acuerdo con las normas de cableado.
Para evitar posibles peligros derivados de fallos del aislamiento deberá conectarse la unidad a tierra.
No utilice cables modificados, empalmados, cables de extensión ni cables no especificados, para evitar sobrecalentamientos e incen
Deje de usar el producto en cuanto se produzca cualquier tipo de anomalía o fallo, y desconecte el enchufe o desactive el interruptor de alimentación y el disyuntor. (Riesgo de humo/incendio/descarga eléctrica)
Ejemplos de anomalía o fallo:
- El ELCB se activa frecuentemente.
- Cuando se enciende, el dispositivo a veces no se pone en marcha.
- Cuando el cable se mueve, la alimentación se desconecta.
- Durante el funcionamiento se detecta olor a quemado o ruido anómalo.
- La carcasa está deformada o demasiado caliente.
- Se producen fugas de agua desde la unidad interior.
- El cable de alimentación o el enchufe están demasiado calientes.
- No puede controlarse la velocidad del ventilador.
- La unidad deja de funcionar inmediatamente, incluso cuando se enciende para su funcionamiento.
- El ventilador no se detiene, incluso aunque se ha detenido la unidad.
Póngase en contacto inmediatamente con su distribuidor local para solicitar tareas de mantenimiento o reparación.
Este dispositivo está diseñado para ser utilizado por usuarios expertos o formados en tiendas, en industria ligera y en granjas, o para uso comercial por parte de personas que no tengan una preparación específica.
Este dispositivo puede ser utilizado por personas a partir de 8 años de edad, y por personas con capacidades físicas, sensoriales o mentales o falta de experiencia y conocimiento, siempre que hayan recibido supervisión o instrucciones en relación al uso del dispositivo de forma segura y entiendan los riesgos que dicho uso conlleva.
Mantenga la salida de aire y la alarma de incendio a 1,5 m de la unidad como mínimo.
No refrigere ni calefacte la sala demasiado si hay niños pequeños o inválidos en la misma.
No apague y encienda el climatizador de aire desde el interruptor de alimentación principal. Utilice el botón de encendido y apagado.
No pegue nada en la salida de aire de la unidad exterior. Resulta peligroso, dado que el ventilador gira a alta velocidad.
No toque la entrada de aire ni las afiladas aletas de aluminio de la unidad exterior. Podría resultar herido.
No se siente ni se suba en la unidad.
Podría caerse accidentalmente.
No coloque ningún objeto en la CARCASA DEL VENTILADOR. Podría resultar herido, y la unidad podría dañarse.
AVISO
- Durante tormentas, el compresor podría detenerse ocasionalmente. Esto no se trata de un fallo mecánico. Transcurridos unos minutos, la unidad se recuperará automáticamente.
- El texto en inglés constituye las instrucciones originales. El resto de los idiomas son traducciones de las instrucciones originales.
Este producto contiene gases de efecto invernadero fluorados cubiertos por el Protocolo de Kioto. No emita gases a la atmósfera.
Tipo de refrigerante: R410A
Es posible que deban realizarse inspecciones periódicas en busca de fugas de refrigerante en función de la legislación europea o local. Póngase en contacto con su distribuidor local para obtener más información.
Precauciones de uso
Instalación
- Este climatizador de aire debe ser instalado correctamente por técnicos de instalación cualificados, de acuerdo con las Instrucciones de instalación incluidas con la unidad.
- Antes de realizar la instalación, compruebe que el voltaje de suministro eléctrico de su casa u oficina sea el mismo que el voltaje indicado en la placa de características.
ADVERTENCIA
Evite las siguientes ubicaciones a la hora de efectuar la instalación.
- Ubicaciones en las que exista humo o gas combustible. Lugares a temperaturas extremadamente altas, como un invernadero.
- Lugares en los que haya objetos que generen un calor excesivo.
Atención:
- Evite instalar la unidad exterior en lugares en los que el agua salada del mar pueda salpica directamente sobre ella, así como también en entornos con aire sulfuroso, cerca de un spa. (Para proteger el climatizador de aire de la corrosión).
Cableado
- Todo el cableado realizado debe cumplir con la normativa eléctrica local.
(Consulte a su distribuidor o a un técnico cualificado para obtener más información).
- Todas las unidades deben conectarse a tierra correctamente, mediante un cable de conexión a masa (o a tierra) o a través del cableado de suministro.
- El cableado debe realizarlo un electricista cualificado.
Preparación del funcionamiento
Encienda la alimentación eléctrica 5 horas antes de que la unidad empiece a funcionar.
(Para el calentamiento)
- Deje la alimentación eléctrica activada para un uso continuo.
NOTA
Extraiga el enchufe de la toma de corriente, apague el disyuntor o desconecte el sistema de desconexión de la alimentación utilizado para aislar el climatizador de aire del suministro eléctrico principal cuando no vaya a usarse durante un periodo de tiempo prolongado.
Condiciones de funcionamiento
Utilice este climatizador de aire en el siguiente intervalo de temperatura.
| Unidad exterior | Intervalo de temperatura interior | Intervalo de temperatura exterior |
| 2WAY (Tipo ME2) |
| Refrigeración | 14°C ~ 25°C (*TBH) | -10°C ~ 52°C (*TBS) |
| -10°C ~ 43°C (*TBS)*1 |
| Calefacción 1 | 6°C ~ 30°C (*TBS) | -25°C ~ 18°C (*TBH) |
*TBS: temperatura de bulbo seco
*TBH: temperatura de bulbo húmedo
*1: La temperatura máxima permitida de este climatizador de aire se reduce a 43°C cuando se utiliza el conducto R22 existente.
La aparición de estos símbolos en los productos, en los envases o en la documentación que acompaña al producto significa que los productos eléctricos y electrónicos usados, así como las pilas, no deben mezclarse con los residuos domésticos generales.
Para que el tratamiento, la recuperación y el reciclado de las pilas y de los productos usados se realice de la forma correcta, trasládelos a los puntos de recopilación aplicables, cumpliendo con la legislación vigente en su país y con las directivas 2002/96/CE y 2006/66/CE.
Al deshacerse correctamente de los productos y de las pilas correctamente, colaborará a ahorrar valiosos recursos y a evitar posibles efectos negativos para la salud humana y el medio ambiente, que podrían surgir a raíz de una manipulación inadecuada de los residuos. Si desea obtener más información sobre la recopilación y el reciclado de pilas y de productos usados, póngase en contacto con su ayuntamiento, con su servicio de basuras o con el punto de venta en el que adquirió los productos. Podrían aplicarse multas por el desecho inadecuado de estos residuos, de acuerdo con la legislación de su país.
Para usuarios profesionales de la Unión Europea
Si desea deshacerse de sus dispositivos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para obtener más información.
Estos símbolos tienen validez exclusivamente en la Unión Europea. Si desea deshacerse de estos productos, póngase en contacto con la autoridad local o con su distribuidor, y pregúnteles cuál es el método de desecho adecuado.
![PANASONIC U8ME2E8 - [Información sobre desecho en otros países situados fuera de la Unión Europea] - 1](/content/2026/03/454838/images/1cb0591dde210aea993d4c44676713d03ebb8b3cd55045ad92f617b991ef5d08.jpg)
![PANASONIC U8ME2E8 - [Información sobre desecho en otros países situados fuera de la Unión Europea] - 2](/content/2026/03/454838/images/0ce2ac1662eed38f28206e165df08b183035a955a3ceb5f5e21a63a7b361fea0.jpg)
Pb
Nota para el símbolo de la batería (ejemplos de dos símbolos inferiores):
Este símbolo podría utilizarse junto con un símbolo de producto químico. En este caso, cumple con el requisito establecido por la Directiva sobre el producto químico en cuestión.

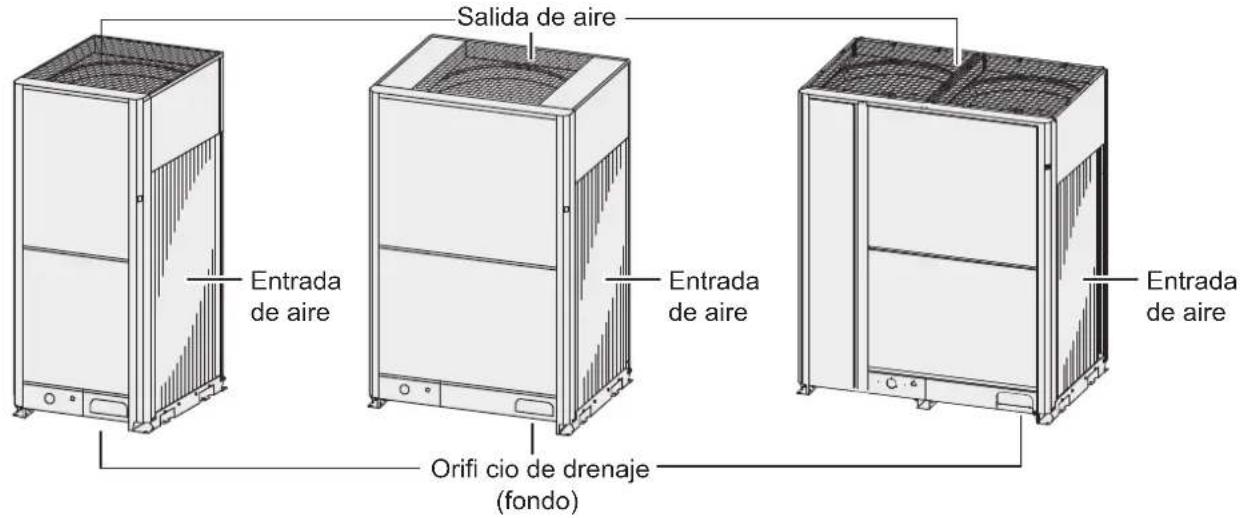

Nombres de las piezas
UNIDAD EXTERIOR
2WAY (Tipo ME2)
8,10 CV 12,14,16 CV 18,20 CV
ESPAÑOL
Opcional
Mando a distancia inalámbrico
Para todas las
unidades interiores
Mando a distancia del temporizador
N.° de modelo
CZ-RTC4
Para todas las unidades interiores
Mando a distancia con cable de altas prestaciones
N.º de modelo
CZ-RTC5A
Para todas las unidades
interiores
Lea las instrucciones de funcionamiento incluidas con el mando a distancia.
■ Ajuste de la dirección del fl ujo de aire
Consulte las instrucciones de funcionamiento adjuntas a la unidad interior.
Mantenimiento
Consulte las instrucciones de funcionamiento adjuntas a la unidad interior.
■ Resolución de problemas
Consulte las instrucciones de funcionamiento adjuntas a la unidad interior.
Tipo de refrigerante: R410A
Valor GWP ^(1) : 1975
