U8ME2E8 - кондиционер PANASONIC - Бесплатное руководство пользователя

Бренд	Panasonic
Модель	U8ME2E8
Категория	Коммерческий кондиционер (наружный блок)
Тип блока	2WAY (Тип ME2)
Хладагент	R410A
Потенциал глобального потепления (GWP)	1975
Диапазон температур - Охлаждение (внутренний)	14°C до 25°C (влажный термометр)
Диапазон температур - Охлаждение (наружный)	-10°C до 52°C (сухой термометр)
Диапазон температур - Обогрев (внутренний)	16°C до 30°C (сухой термометр)
Диапазон температур - Обогрев (наружный)	-25°C до 18°C (влажный термометр)
Электропитание	Однофазное, напряжение согласно паспортной табличке (выделенная розетка с автоматическим выключателем)
Основные функции	Охлаждение, обогрев, вентиляция, осушение
Управление	Беспроводной пульт (опционально), проводной пульт (CZ-RTC5A) или таймер (CZ-RTC4)
Техническое обслуживание и очистка	Внутренняя очистка профессионалом; остановка и отключение питания перед очисткой
Безопасность	Обязательное заземление, устройство защитного отключения, аварийная остановка отключением
Габариты (приблиз.)	Высота: 950 мм, Ширина: 950 мм, Глубина: 370 мм
Вес (приблиз.)	60 кг
Запасные части и ремонтопригодность	Обратиться к авторизованному дилеру или в сервисный центр Panasonic
Общая информация	Инструкция доступна на нескольких языках; предназначено для коммерческих помещений

Часто задаваемые вопросы - U8ME2E8 PANASONIC

Какой тип хладагента используется в Panasonic U8ME2E8?

Кондиционер использует хладагент R410A с потенциалом глобального потепления (GWP) 1975. Не выбрасывать в атмосферу.

Каковы диапазоны рабочих температур?

При охлаждении: внутренний 14-25°C (влажный термометр), наружный от -10 до 52°C (сухой термометр). При обогреве: внутренний 16-30°C (сухой термометр), наружный от -25 до 18°C (влажный термометр).

Можно ли устанавливать наружный блок рядом с источником тепла?

Нет, избегайте мест с дымом, горючими газами или чрезмерным теплом (теплицы и т.д.). Блок должен устанавливаться квалифицированным специалистом.

Как чистить наружный блок?

Не чистите внутреннюю часть самостоятельно. Доверьте обслуживание авторизованному дилеру. Перед любой очисткой отключите питание и отключите от сети.

Что делать при неисправности?

Не ремонтируйте прибор самостоятельно. Свяжитесь с вашим дилером или сервисным центром. Примеры неисправностей: запах гари, необычный шум, утечка воды и т.д.

Какие аксессуары управления доступны?

Беспроводной пульт (опционально), проводной пульт высокого класса (CZ-RTC5A) или пульт таймера (CZ-RTC4).

Нужно ли оставлять питание включенным постоянно?

Да, оставьте сетевое питание включенным для непрерывной работы. Однако, если вы не используете его в течение длительного времени, отключите автоматический выключатель.

Можно ли использовать кондиционер в помещении с газовыми приборами?

Да, но часто открывайте двери или окна, чтобы избежать риска удушья, так как прибор не подает свежий наружный воздух.

Как экстренно отключить прибор от сети?

Отключите вилку шнура питания, выключите автоматический выключатель или приведите в действие разъединяющее устройство для изоляции кондиционера.

Где найти серийный номер и номер модели?

Номера модели и серийный номер находятся на паспортной табличке наружного блока. Запишите их для любых сервисных запросов.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U8ME2E8 PANASONIC

Перед использованием этого устройства внимательно прочитайте настоящую инструкцию по эксплуатации и сохраните ее для дальнейших справок.

УКРАЇНСЬКА 46 \~ 49

Безжично дистанционно управление

Дистанционното управление с таймер

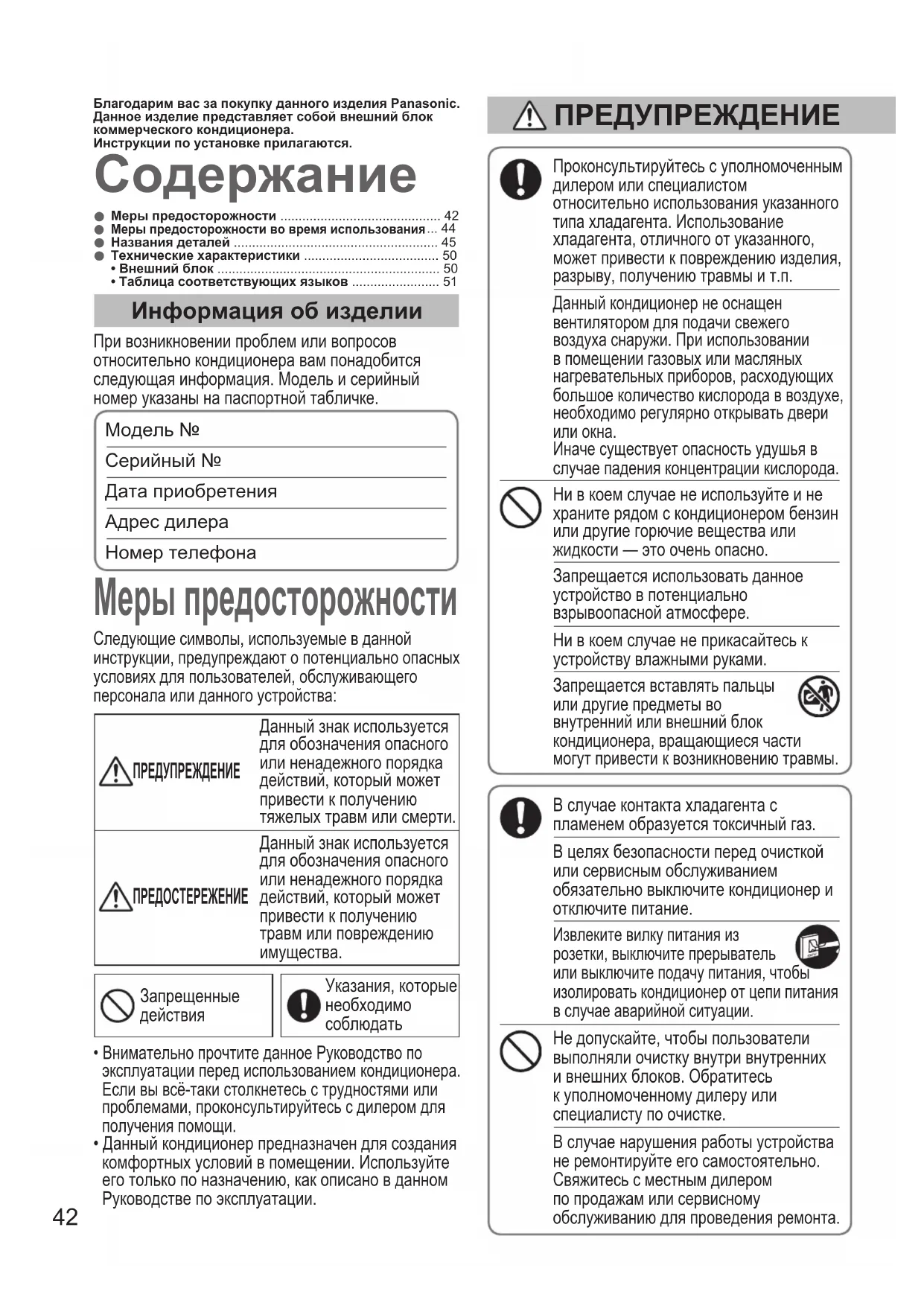

Благодарим вас за покупку данного изделия Panasonic. Данное изделие представляет собой внешний блок коммерческого кондиционера. Инструкции по установке прилагаются.

Содержание

● Меры предосторожности .... 42
● Меры предосторожности во время использования... 44
● Названия деталей 45
● Технические характеристики .... 50
• Внешний блок 50
• Таблица соответствующих языков ..... 51

Информация об изделии

При возникновении проблем или вопросов относительно кондиционера вам понадобится следующая информация. Модель и серийный номер указаны на паспортной табличке.

Модель №

Серийный №

Дата приобретения

Адрес дилера

Номер телефона

Меры предосторожности

Следующие символы, используемые в данной инструкции, предупреждают о потенциально опасных условиях для пользователей, обслуживающего персонала или данного устройства:

ПРЕДУПРЕЖДЕНИЕ

Данный знак используется для обозначения опасного или ненадежного порядка действий, который может привести к получению тяжелых травм или смерти.

ПРЕДОСТЕРЕЖЕНИЕ

Данный знак используется для обозначения опасного или ненадежного порядка действий, который может привести к получению травм или повреждению имущества.

Запрещенные действия

Указания, которые необходимо соблюдать

• Внимательно прочтите данное Руководство по эксплуатации перед использованием кондиционера. Если вы всё-таки столкнетесь с трудностями или проблемами, проконсультируйтесь с дилером для получения помощи.
• Данный кондиционер предназначен для создания комфортных условий в помещении. Используйте его только по назначению, как описано в данном Руководстве по эксплуатации.

ПРЕДУПРЕЖДЕНИЕ

Проконсультируйтесь с уполномоченным дилером или специалистом относительно использования указанного типа хладагента. Использование хладагента, отличного от указанного, может привести к повреждению изделия, разрыву, получению травмы и т.п.

Данный кондиционер не оснащен вентилятором для подачи свежего воздуха снаружи. При использовании в помещении газовых или масляных нагревательных приборов, расходующих большое количество кислорода в воздухе, необходимо регулярно открывать двери или окна. Иначе существует опасность удушья в случае падения концентрации кислорода.

Ни в коем случае не используйте и не храните рядом с кондиционером бензин или другие горючие вещества или жидкости — это очень опасно.

Запрещается использовать данное устройство в потенциально взрывоопасной атмосфере.

Ни в коем случае не прикасайтесь к устройству влажными руками.

Запрещается вставлять пальцы или другие предметы во внутренний или внешний блок кондиционера, вращающиеся ча могут привести к возникновению

В случае контакта хладагента с пламенем образуется токсичный газ.

В целях безопасности перед очисткой или сервисным обслуживанием обязательно выключите кондиционер и отключите питание.

Извлеките вилку питания из розетки, выключите прерыватель или выключите подачу питания, чтобы изолировать кондиционер от цепи питания в случае аварийной ситуации.

Не допускайте, чтобы пользователи выполняли очистку внутри внутренних и внешних блоков. Обратитесь к уполномоченному дилеру или специалисту по очистке.

В случае нарушения работы устройства не ремонтируйте его самостоятельно. Свяжитесь с местным дилером по продажам или сервисному обслуживанию для проведения ремонта.

Предусмотрите, чтобы для каждого блока использовалась отдельная штепсельная розетка, выключатель питания, прерыватель цепи при утечке на землю (ELCB) или устройство защиты от токов замыкания на землю (RCD) для защиты от перегрузки по току.

Предусмотрите, чтобы для каждого блока использовалась отдельная штепсельная розетка, а в стационарную электрическую проводку было встроено устройство полного разъединения с разделением контактов на всех полюсах в соответствии с правилами подключения проводки.

Для предотвращения возможных опасностей в случае нарушения изоляции блок следует заземлить.

Запрещается использовать модифицированный шнур, соединительный шнур, удлинитель или непредусмотренный шнур во избежание перегрева и возгорания.

Прекратите использование изделия при возникновении любого отклонения/неисправности и извлеките вилку питания или выключите выключатель питания и прерыватель.

(Риск появления дыма/возгорания/ поражения электрическим током)

Примеры отклонения/неисправности:

• Часто срабатывает ELCB.
- Изделие иногда не начинает работать при включении.
- Иногда питание выключается при перемещении шнура.
- Во время работы возникает запах горения или аномальный шум.
- Деформация или аномально высокая температура корпуса.

- Утечка воды из внутреннего блока.

- Аномально высокая температура шнура или вилки питания.

- Нарушено управление скоростью вентилятора.

- Блок прекращает работу непосредственно после включения.

- Вентилятор не останавливается даже в случае прекращения работы.

Немедленно свяжитесь с местным дилером для проведения обслуживания/ремонта.

ПРЕДОСТЕРЕЖЕНИЕ

Данное устройство предназначено для использования опытными или обученными пользователями в магазинах, не предприятиях легкой промышленности или сельскохозяйственных предприятиях, либо для коммерческого использования неспециалистами.

Настоящее устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также с недостаточными опытом или осведомленностью, за исключением случаев, когда они находятся под наблюдением или получают инструкции относительно использования устройства от лица, отвечающего за их безопасность. Необходимо следить за детьми, чтобы они не играли с устройством.

Пожарная сигнализация и выходные отверстия воздуховодов должны располагаться на расстоянии как минимум 1,5 м от блока.

Не охлаждайте и не нагревайте помещение слишком сильно, если в нем находятся младенцы или инвалиды.

Не включайте и не выключайте кондиционер с помощью выключателя питания. Используйте кнопку ВКЛ/ВЫКЛ работы.

Не вставляйте каких-либо предметов в выходное отверстие внешнего блока. Это опасно, поскольку вентилятор вращается с высокой скоростью.

Не прикасайтесь к воздухозаборнику или острому алюминиевому оребрению внешнего блока. Это может привести к получению травмы.

Не садитесь и не становитесь на блок. Это может привести к неожиданному падению.

Не вставляйте предметы в КОРПУС ВЕНТИЛЯТОРА. Вы можете получить травму или повредить устройство.

УВЕДОМЛЕНИЕ

• Иногда компрессор может останавливаться во время грозы. Это не является механической неисправностью. Устройство автоматически возобновит работу через несколько минут.
• Текст на английском языке является оригинальной инструкцией. Текст на других языках является переводом оригинальной инструкции.

Важная информация относительно использования хладагента

Данное изделие содержит фторированные парниковые газы, на которые распространяется действие Киотского протокола. Не допускайте выброса газов в атмосферу.

Тип хладагента: R410A

Значение GWP ^(1) : 1975

(1) GWP = потенциал глобального потепления

В зависимости от европейского или местного законодательства могут потребоваться периодические осмотры на отсутствие утечек хладагента. Для получения более подробной информации обращайтесь к местному дилеру.

Меры предосторожности во время использования

Установка

• Установка данного кондиционера должна быть надлежащим образом выполнена квалифицированными специалистами по установке в соответствии с Инструкциями по установке, прилагаемыми к устройству.
  ● Перед установкой убедитесь, что напряжение электросети в вашем доме или офисе совпадает с указанным на паспортной табличке.

ПРЕДУПРЕЖДЕНИЕ

Избегайте установки в следующих местах.

● Места с наличием дыма или горючего газа.
А также места с очень высокой температурой, например, теплицы.
● Места, где установлено оборудование, выделяющее большое количество тепла.

Внимание:

• Избегайте установки внешнего блока в местах, где на него может попадать соленая морская вода или воздух, содержащий серу во время спа-процедур.
  (Для защиты кондиционера от сильной коррозии)

Проводка

• Вся проводка должна соответствовать местным правилам эксплуатации и обслуживания электрических установок.
  (Для получения подробной информации обратитесь к вашему дилеру или квалифицированному электрику.)
  ● Каждый блок должен быть надлежащим образом заземлен с помощью заземляющего (или заземленного) провода или с помощью проводки питания.
  ● Прокладка проводки должна быть выполнена квалифицированным электриком.

Подготовка к работе

Включите питание за 5 часов до начала работы.

(Для прогрева)

- Оставляйте питание ВКЛ при непрерывном использовании.

ПРИМЕЧАНИЕ

Извлеките вилку питания из розетки, выключите прерыватель или выключите подачу питания, чтобы изолировать кондиционер от цепи питания в случае перерыва в использовании на длительное время.

Условия эксплуатации

Используйте кондиционер в следующем диапазоне температуры.

Внешний блок	Диапазон температуры внутри помещения	Диапазон наружной температуры
2WAY (Тип ME2)
Охлаждение	14°C ~25°C (*WBT)	-10°C ~52°C (*DBT)
		-10°C ~43°C (*DBT)*1
Обогрев 16°C	~30°C (*DBT)	-25°C ~18°C (*WBT)

*DBT: Температура сухого термометра

*WBT: Температура влажного термометра

*1: Максимальная допустимая температура данной системы кондиционирования при использовании существующей трубы R22 снижается до 43°C.

Информация для пользователей относительно сбора и утилизации старого оборудования и использованных батарей

Данные символы на изделиях, упаковке и/или сопровождающих документах означают, что использованные электрические и электронные изделия и батареи не должны утилизироваться вместе с обычными бытовыми отходами.

Для надлежащего обращения, восстановления и переработки старых изделий и использованных батарей сдавайте их в соответствующие точки сбора в соответствии с национальным законодательством и Директивами 2002/96/EC и 2006/66/EC. Путем правильной утилизации этих изделий и батарей вы поможете сохранить ценные ресурсы и предотвратить любое потенциальное отрицательное воздействие на здоровье человека и окружающую среду, которое в противном случае может возникнуть из-за ненадлежащего обращения с отходами. Для получения дополнительной информации о сборе и переработке старых изделий и батарей обращайтесь в местные органы власти, службу утилизации отходов или в торговую точку, где были приобретены данные изделия. В соответствии с национальным законодательством за неправильную утилизацию данных отходов может налагаться штраф.

Для бизнес-пользователей в Европейском союзе

Если вы хотите утилизировать электрическое и электронное оборудование, свяжитесь с дилером или поставщиком для получения дополнительной информации.

[Информация по утилизации в других странах за пределами Европейского союза]

Данные символы действительны только в Европейском союзе. Если вы хотите утилизировать данные изделия, обратитесь в местные органы власти или к дилеру для получения информации о правильном способе утилизации.

Примечание для символа на батарее (два нижних примера символов):

Данный символ может использоваться в сочетании с символом химического элемента. В этом случае он соответствует требованиям, установленным Директивой для данного химического элемента.

Названия деталей

Внешний блок

2WAY (Тип ME2)

8,10 Л.С. 12,14,16 Л.С. 18,20 Л.С.

Дополнительно

Беспроводной пульт дистанционного управления

Для всех внутренних блоков

Пульт дистанционного управления таймером

Модель № CZ-RTC4
Для всех внутренних блоков

Проводной пульт дистанционного управления с высокими техническими характеристиками

Модель № CZ-RTC5A
Для всех внутренних блоков

Прочтите руководство по эксплуатации, прилагаемое к пульту дистанционного управления.

■ Регулировка направления воздушного потока

См. Инструкцию по эксплуатации, прилагаемую к внутреннему блоку.

Обслуживание

См. Инструкцию по эксплуатации, прилагаемую к внутреннему блоку.

■ Поиск и устранение неисправностей

См. Инструкцию по эксплуатации, прилагаемую к внутреннему блоку.

1006 Кадома, Кадома Сити, Осака, Япония

Импортёр

ООО«ПанасоникРус», РФ, 115191, г. Москва, ул. Большая Тульская, д. 11, 3 этаж. тел. [phone]

Русский

*TCT: температура сухого термометра

*ТВТ: температура волого термометра

English Русский	Українська
2WAY (Type ME2) 2WAY (Тип ME2)	2WAY (Тип ME2)
1-Way Cassette	Кассетный с 1 направлениями потока	1-канальний касетний
2-Way Cassette	Кассетный с 2 направлениями потока	2-канальний касетний
4-Way Cassette	Кассетный с 4 направлениями потока	4-канальний касетний
4-Way Cassette 60 × 60	Кассетный с 4 направлениями потока 60 × 60	4-канальний касетний 60 × 60
Wall-Mounted Настенный монтаж	Настінний монтаж
Ceiling	Потолочный	Стельовий
Low Silhouette Ducted	С низкой высотой воздуховода	Із каналом низького профілю
Slim Low Static Ducted	Скрытый тонкий с низким статическим давлением	Тонкий, із каналом під низьким статичним тиском
High Static Pressure Ducted	Канальный с высоким статическим давлением	Каналізований для високого статичного тиску
Floor Standing	Напольный монтаж	Підлоговий монтаж
Concealed Floor Standing	Скрытый напольный монтаж	Прихований підлоговий монтаж

English Français Español	Deutsch
Model Name Nom du modèle N	Nombre del modelo Modellbezeichnung
Power Source Source d'alimentation Fuente de alimentación Spannungsquelle
Cooling Capacity Capacité de refroidissement Capacidad de refrigeración Kühlleistung
Heating Capacity Capacité de chauffage Capacidad de calefacción Heizleistung
Sound Pressure Level	Niveau de pression sonore	Nivel de presión acústica	Schalldruckpegel
Sound Power Level	Niveau de puissance sonore	Nivel de potencia acústica	Schallleistungspegel
Unit Dimensions (H×W×D; mm)	Dimensions d'unité (H×L×P ; mm)	Dimensiones de la unidad (Alto × Largo × Ancho; mm)	Geräteabmessungen (H × B × T [mm])
Net Weight (kg)	Poids net (kg)	Peso neto (kg)	Nettogewicht (kg)
