MANUAL DE UTILIZADOR U8ME2E8 PANASONIC
Antes de utilizar o aparelho, leia completamente este manual de instruções e guarde-o para futuras referências.
ΕΛΛΗΝΙΚΑ 30 \~ 33
Obrigado por adquirir este produto Panasonic.
Este produto é uma unidade exterior de aparelho de ar condicionado comercial.
As instruções de instalação se encontram anexadas.

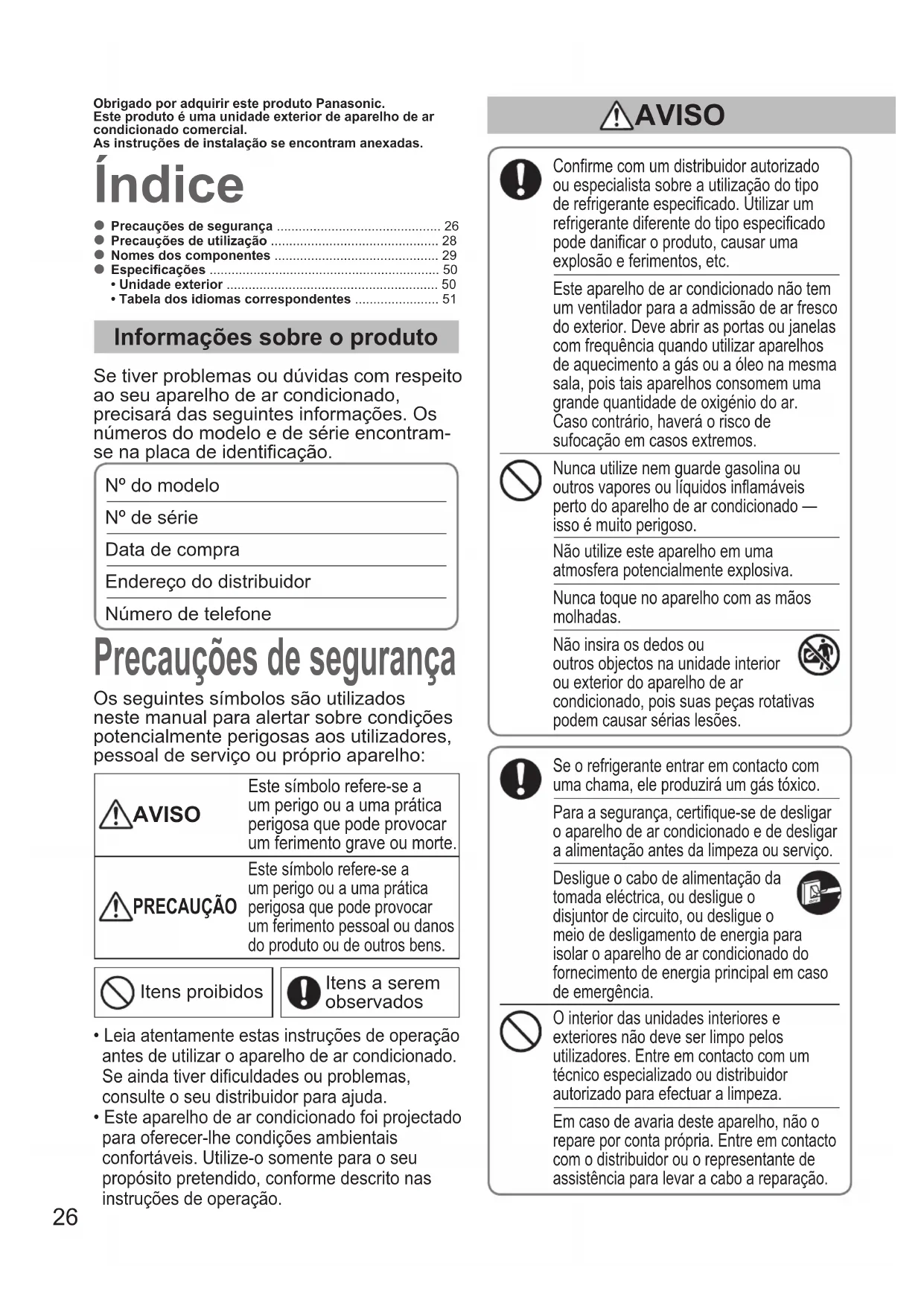

Índice
- Precauções de segurança 26
- Precauções de utilização .... 28
- Nomes dos componentes ...... 29
- Especificações .... 50
- Unidade exterior 50
• Tabela dos idiomas correspondentes ..... 51
Se tiver problemas ou dúvidas com respeito ao seu aparelho de ar condicionado, precisará das seguintes informações. Os números do modelo e de série encontram-se na placa de identificação.
Nº do modelo
N° de série
Data de compra
Endereço do distribuidor
Número de telefone
Precauções de segurança
Os seguintes símbolos são utilizados neste manual para alertar sobre condições potencialmente perigosas aos utilizadores, pessoal de serviço ou próprio aparelho:
| AVISO | Este símbolo refere-se a um perigo ou a uma prática perigosa que pode provocar um ferimento grave ou morte. |
| PRECAUÇÃO | Este símbolo refere-se a um perigo ou a uma prática perigosa que pode provocar um ferimento pessoal ou danos do produto ou de outros bens. |
- Leia atentamente estas instruções de operação antes de utilizar o aparelho de ar condicionado. Se ainda tiver dificuldades ou problemas, consulte o seu distribuidor para ajuda.
- Este aparelho de ar condicionado foi projectado para oferecer-lhe condições ambientais confortáveis. Utilize-o somente para o seu propósito pretendido, conforme descrito nas instruções de operação.
! AVISO
Confirme com um distribuidor autorizado ou especialista sobre a utilização do tipo de refrigerante especificado. Utilizar um refrigerante diferente do tipo especificado pode danificar o produto, causar uma explosão e ferimentos, etc.
Este aparelho de ar condicionado não tem um ventilador para a admissão de ar fresco do exterior. Deve abrir as portas ou janelas com frequência quando utilizar aparelhos de aquecimento a gás ou a óleo na mesma sala, pois tais aparelhos consomem uma grande quantidade de oxigénio do ar. Caso contrário, haverá o risco de sufocação em casos extremos.
Nunca utilize nem guarde gasolina ou outros vapores ou líquidos inflamáveis perto do aparelho de ar condicionado — isso é muito perigoso.
Não utilize este aparelho em uma atmosfera potencialmente explosiva.
Nunca toque no aparelho com as mãos molhadas.
Não insira os dedos ou outros objectos na unidade interior ou exterior do aparelho de ar condicionado, pois suas peças rota podem causar sérias lesões.
Se o refrigerante entrar em contacto com uma chama, ele produzirá um gás tóxico.
Para a segurança, certifique-se de desligar o aparelho de ar condicionado e de desligar a alimentação antes da limpeza ou serviço.
Desligue o cabo de alimentação da tomada eléctrica, ou desligue o disjuntor de circuito, ou desligue o meio de desligamento de energia para isolar o aparelho de ar condicionado do fornecimento de energia principal em caso de emergência.
O interior das unidades interiores e exteriores não deve ser limpo pelos utilizadores. Entre em contacto com um técnico especializado ou distribuidor autorizado para efectuar a limpeza.
Em caso de avaria deste aparelho, não o repare por conta própria. Entre em contacto com o distribuidor ou o representante de assistência para levar a cabo a reparação.
Providencie uma tomada eléctrica para ser utilizada exclusivamente para cada unidade, bem como um interruptor para a fonte de energia, um disjuntor de fugas de ligação à terra (ELCB) ou um dispositivo de corrente residual (RCD) para protecção de sobrecorrente na linha exclusiva.
Providencie uma tomada eléctrica exclusivamente para cada unidade, devendo ser integrada uma separação dos contactos para fornecer um meio de desligamento total em todos os pólos na instalação eléctrica fixa de acordo com as regras da instalação eléctrica.
Para prevenir possíveis perigos de uma falha de isolamento, a unidade deve ser ligada à terra.
Não utilize um cabo
modificado, um cabo de
união, um cabo de
extensão ou um cabo não especificado para evitar um sobreaquecimento e incêndio.
Para de utilizar o produto se ocorrer qualquer anormalidade/falha e desligue o cabo de alimentação ou desligue o interruptor de alimentação e disjuntor de circuito.
(Risco de fumo/incêndio/choque eléctrico)
Exemplos de anormalidade/falha:
- O ELCB dispara com frequência.
- Algumas vezes o produto não arranca ao ser ligado.
- Algumas vezes a energia é desligada quando se move o cabo.
- É produzido um odor de queimado ou ruído anormal durante o funcionamento.
- O corpo está deformado ou anormalmente quente.
- Existe vazamento de água da unidade interior.
- O cabo de alimentação ou a sua ficha fica anormalmente quente.
- A velocidade do ventilador não pode ser controlada.
- A unidade pára de funcionar imediatamente após ser ligada para funcionar.
- O ventilador não pára mesmo após a paragem do funcionamento.
Contacte imediatamente o seu distribuidor local para manutenção/ reparação.
Este aparelho destina-se à utilização por utilizadores experientes ou treinados em lojas, em indústria leve ou em explorações agrícolas, ou para utilização comercial por pessoas leigas.
Este aparelho pode ser utilizado por crianças acima de 8 anos de idade e por pessoas com deficiências físicas, sensoriais ou mentais, ou com falta de experiência e conhecimento, desde que sejam supervisionados ou instruídos sobre a utilização do aparelho de maneira segura e desde que compreendam os perigos envolvidos.
Mantenha o alarme de incêndio e a saída de ar a pelo menos 1,5 m de distância da unidade.
Não arrefeça nem aqueça a sala demasiadamente, se houver bebés ou pessoas doentes presentes.
Não ligue nem desligue o aparelho de ar condicionado com o interruptor da energia principal. Utilize o botão de operação ON/OFF.
Não pregue nada na saída de ar da unidade exterior. Isso é perigoso, porque o ventilador está a rodar em alta velocidade.
Não toque na entrada de ar nem nas aletas de alumínio afiadas da unidade exterior. Pode sofrer ferimentos.
Não se sente nem pise na unidade.
Pode cair acidentalmente.
Não introduza nenhum objecto na ESTRUTURA DO
VENTILADOR. Pode lesionar-se e a unidade pode ser danificada.
AVISO
- O compressor pode parar ocasionalmente durante tempestades. Isso não é uma falha mecânica. A unidade recupera-se automaticamente após alguns minutos.
- O texto das instruções originais está em inglês. Os outros idiomas são traduções das instruções originais.
Este produto contém gases fluorados com efeito de estufa cobertos pelo Protocolo de Quioto. Não libere gases na atmosfera.
(1) GWP = potencial de aquecimento global
Inspecções periódicas para fugas do refrigerante podem ser requeridas dependendo da legislação europeia ou local. Entre em contacto com o seu distribuidor local para mais informações.
Precauções de utilização
Instalação
- Este aparelho de ar condicionado deve ser correctamente instalado por técnicos de instalação experientes de acordo com as instruções de instalação fornecidas com a unidade.
- Antes da instalação, verifique se a voltagem do fornecimento de electricidade em sua casa ou escritório é igual à voltagem indicada na placa de identificação.
Evite os seguintes locais para a instalação.
- Locais onde exista fumo ou gás combustível. Locais com temperatura extremamente alta como em uma estufa.
- Locais onde existam aparelhos geradores de calor excessivamente alto.
Atenção:
- Evite instalar a unidade exterior onde água do mar possa respingar directamente nela ou onde exista ar sulfuroso como perto de uma estância termal.
(Para proteger o aparelho de ar condicionado contra uma forte corrosão)
Cablagem
- A cablagem deve satisfazer os códigos eléctricos locais. (Consulte o seu distribuidor ou um electricista experiente para os pormenores.)
- Cada unidade deve ser adequadamente aterrada com um cabo de terra ou através da cablagem de fornecimento de energia.
- A instalação eléctrica deve ser realizada por um electricista experiente.
Preparação para a operação
Ligue a energia principal 5 horas antes de iniciar a operação.
(Para aquecimento)
- Deixe a energia principal ligada para utilização contínua.
NOTA
Desligue o cabo de alimentação da tomada eléctrica, ou desligue o disjuntor de circuito, ou desligue o meio de desligamento de energia para isolar o aparelho de ar condicionado do fornecimento de energia principal quando não for utilizar durante um longo período de tempo.
Condições de operação
Utilize este aparelho de ar condicionado no seguinte intervalo de temperatura.
| Unidade exterior | Intervalo de temperatura interior | Intervalo de temperatura exterior |
| 2WAY (Tipo ME2) |
| Arrefecimento | 14°C ~ 25°C (*WBT) | -10°C ~ 52°C (*DBT) |
| -10°C ~ 43°C (*DBT)*1 |
| Aquecimento | 16°C ~ 30°C (*DBT) | -25°C ~ 18°C (*WBT) |
*DBT: Temperatura de bulbo seco
*WBT: Temperatura de bulbo húmido
*1: A temperatura máxima admissível deste sistema de ar condicionado é reduzida para 43°C ao utilizar a tubagem R22 existente.
Estes símbolos nos produtos, embalagem e/ou documentos anexos significam que os produtos eléctricos e electrónicos velhos, bem como as baterias/pilhas utilizadas não devem ser misturados com o lixo doméstico geral. Para o tratamento, recuperação e reciclagem adequados de produtos velhos e de baterias/pilhas utilizadas, leve-os aos pontos de recolha aplicáveis, de acordo com a sua legislação nacional e as Directivas 2002/96/CE e 2006/66/CE. Através da eliminação correcta desses produtos e das baterias/pilhas, ajudará a conservar recursos valiosos e a prevenir quaisquer efeitos negativos potenciais à saúde humana e ao meio ambiente, que poderiam ser causados pelo tratamento inadequado do lixo.
Para mais informações sobre a recolha e reciclagem de produtos velhos e baterias/pilhas utilizadas, contacte as autoridades locais, o serviço de tratamento de resíduos ou o ponto de venda onde adquiriu os produtos.
Podem ser aplicadas penalidades para a eliminação incorrectas de resíduos, de acordo com a legislação local.
Para utilizadores comerciais na União Europeia
Se pretender eliminar equipamentos eléctricos e electrónicos, contacte o seu distribuidor ou fornecedor para mais informações.
Estes símbolos são válidos apenas na União Europeia. Se pretender eliminar estes itens, contacte as autoridades locais ou o distribuidor e informe-se sobre o método correcto de eliminação.
![PANASONIC U8ME2E8 - [Informações sobre a eliminação em outros países fora da União Europeia] - 1](/content/2026/03/454838/images/e9799a3da5d4c3d237687cc2659914e5d869cc02364a49e6d50694552d621533.jpg)
Observação para o símbolo de bateria/pilha (exemplos de dois símbolos inferiores):
Este símbolo pode ser utilizado em combinação com um símbolo químico. Neste caso, ele satisfaz os requisitos estipulados pela Directiva para a substância química envolvida.
Pb
Nomes dos componentes
UNIDADE EXTERIOR
2WAY (Tipo ME2)
Telecomando sem fi os
Para todas as
unidades interiores
Nº do modelo
CZ-RTC4
Para todas
as unidades
interiores
Nº do modelo
CZ-RTC5A
Para todas as unidades
interiores
Leia as instruções de operação incluídas com o telecomando.
■ Ajustar a direcção de caudal de ar
Consulte o instruções de operação anexado na unidade interior.
Manutenção
Consulte o instruções de operação anexado na unidade interior.
■ Resolução de problemas
Consulte o instruções de operação anexado na unidade interior.
| English Italiano | Nederlands | Português | |
| Model Name Modello | Modelnaam | Nome do modelo | |
| Power Source | Fonte di alimentazione | Voeding | Fonte de alimentação |
| Cooling Capacity | Capacità di raffreddamento | Koelingscapaciteit | Capacidade de arrefecimento |
| Heating Capacity | Capacità di riscaldamento | Verwarmingscapaciteit | Capacidade de aquecimento |
| Sound Pressure Level | Livello di pressione acustica | Geluidsdrukniveau | Nível da pressão do som |
| Sound Power Level | Livello di potenza acustica | Geluidsvermogenniveau | Nível da potência de som |
| Unit Dimensions (H×W×D; mm) | Dimensioni unità (A×L×P; mm) | Afmetingen van de unit (H × B × D; mm) | Dimensões da unidade (A×L×P; mm) |
| Net Weight (kg) | Peso netto (kg) | Nettogewicht (kg) | Peso líquido (kg) |
| English Ελληνικη | Български | Türkçe | |
| Model Name | Όνομα μοντέλου | Наименование на модел | Model Adı |
| Power Source Πηγή ισχύος | Захранване | Güç Kaynağı | |
| Cooling Capacity | Δυνατότητα ψύξης | Охлаждаща мощност | Soğutma Kapasitesi |
| Heating Capacity | Δυνατότητα θέρμανσης | Отоплителна мощност | Isıtma Kapasitesi |
| Sound Pressure Level | Επίπεδο πίεσης ήχου | Ниво на звуково налягане | Ses Basınç Düzeyi |
| Sound Power Level | Επίπεδο ισχύος ήχου | Ниво на сила на звука | Ses Güç Düzeyi |
| Unit Dimensions (H×W×D; mm) | Διαστάσεις μονάδας (Y×Π×B, mm) | Размери на модула (B×Ш×Д, мм) | Ünite Boyutları (Y×G×D; mm) |
| Net Weight (kg) | Καθαρό βάρος (kg) | Нетно тегло (кг) | Net Ağırlık (kg) |
