MANUAL DE USUARIO K4444X6 NEFF

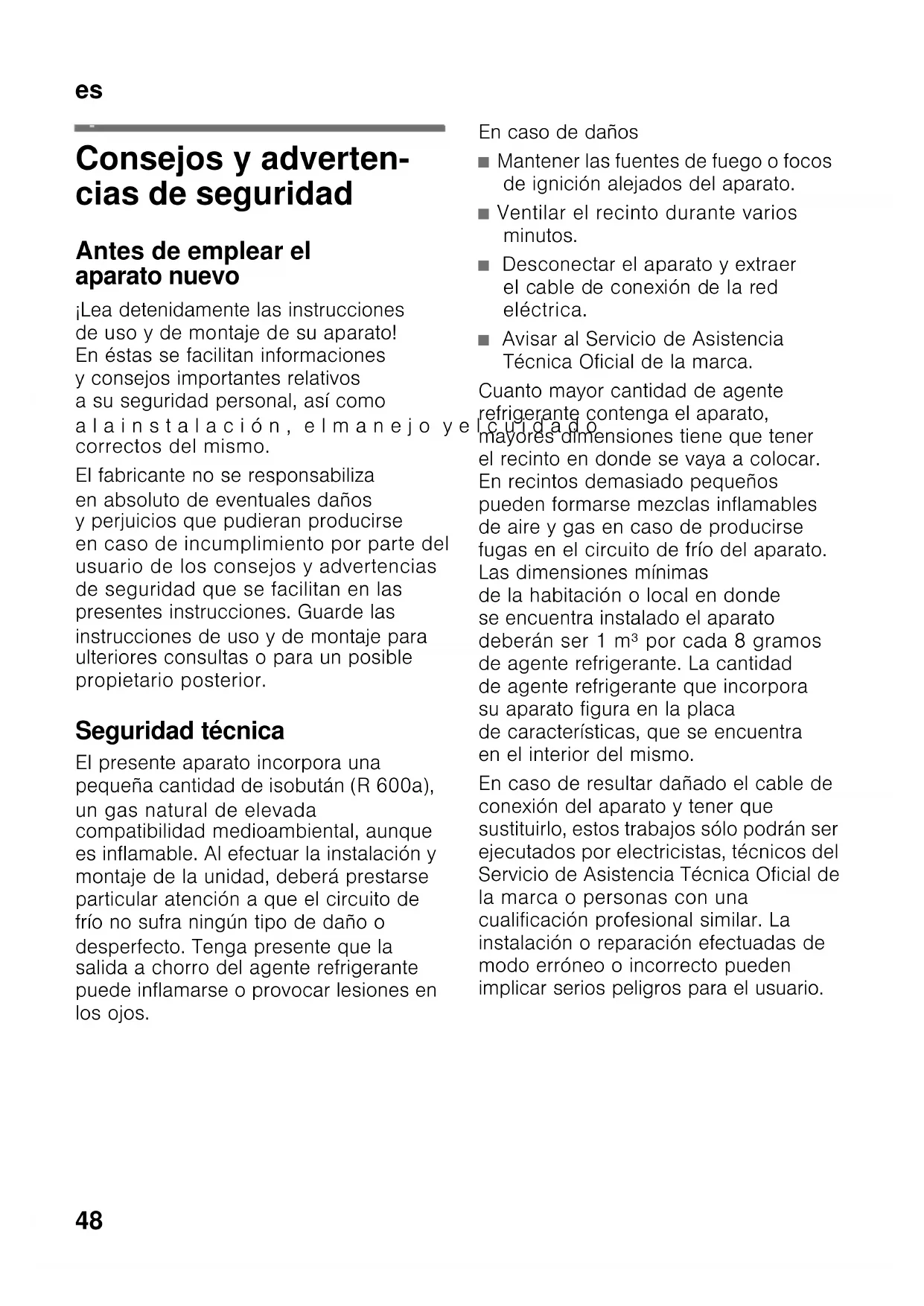

esÍndi ce esInstrucciones de uso Consejos y adverten- cias de seguridad Antes de emplear el aparato nuevo ¡Lea detenidamente las instrucciones de uso y de montaje de su aparato! En éstas se facilitan informaciones y consejos importantes relativos a su seguridad personal, así como alainstalación, elmanejo yelcuidado correctos del mismo. El fabricante no se responsabiliza en absoluto de eventuales daños y perjuicios que pudieran producirse en caso de incumplimiento por parte del usuario de los consejos y advertencias de seguridad que se facilitan en las presentes instrucciones. Guarde las instrucciones de uso y de montaje para ulteriores consultas o para un posible propietario posterior. Seguridad técnica El presente aparato incorpora una pequeña cantidad de isobután (R 600a), un gas natural de elevada compatibilidad medioambiental, aunque es inflamable. Al efectuar la instalación y montaje de la unidad, deberá prestarse particular atención a que el circuito de frío no sufra ningún tipo de daño o desperfecto. Tenga presente que la salida a chorro del agente refrigerante puede inflamarse o provocar lesiones en los ojos. En caso de daños ■ Mantener las fuentes de fuego o focos de ignición alejados del aparato. ■ Ventilar el recinto durante varios minutos. ■ Desconectar el aparato y extraer el cable de conexión de la red eléctrica. ■ Avisar al Servicio de Asistencia Técnica Oficial de la marca. Cuanto mayor cantidad de agente refrigerante contenga el aparato, mayores dimensiones tiene que tener el recinto en donde se vaya a colocar. En recintos demasiado pequeños pueden formarse mezclas inflamables de aire y gas en caso de producirse fugas en el circuito de frío del aparato. Las dimensiones mínimas de la habitación o local en donde se encuentra instalado el aparato deberán ser 1 m³ por cada 8 gramos de agente refrigerante. La cantidad de agente refrigerante que incorpora su aparato figura en la placa de características, que se encuentra en el interior del mismo. En caso de resultar dañado el cable de conexión del aparato y tener que sustituirlo, estos trabajos sólo podrán ser ejecutados por electricistas, técnicos del Servicio de Asistencia Técnica Oficial de la marca o personas con una cualificación profesional similar. La instalación o reparación efectuadas de modo erróneo o incorrecto pueden implicar serios peligros para el usuario.es

Las reparaciones que fuera necesario efectuar sólo podrán ser ejecutadas por electricistas, técnicos del Servicio de Asistencia Técnica Oficial de la marca o personas con una cualificación profesional similar. Sólo podrán utilizarse piezas originales del fabricante. Sólo en el caso de utilizar piezas originales del fabricante, éste garantiza que cumplan las exigencias de seguridad planteadas. Una prolongación del cable de conexión sólo se puede adquirir a través del Servicio de Asistencia Técnica Oficial. Al usar el aparato ■ No usar aparatos eléctricos en el interior de la unidad (por ejemplo calefacciones, heladoras, etc.). ¡Existe peligro de explosión! ■ ¡No utilizar ningún tipo de limpiadora de vapor para desescarchar o limpiar la unidad! El vapor caliente podría penetrar en interior del aparato, accediendo a los elementos conductores de corriente y provocar cortocircuitos. ¡Peligro de descarga eléctrica! ■ ¡No rascar el hielo o la escarcha con ayuda de objetos metálicos puntiagudos o cortantes! dado que las rejillas congeladoras podrían resultar dañadas. Téngase presente que la salida a chorro del agente refrigerante puede inflamarse o provocar lesiones en los ojos. ■ No guardar productos combinados con agentes o gases propelentes (por ejemplo sprays) ni materias explosivas en el aparato. ¡Existe peligro de explosión! ■ No utilizar el zócalo, los cajones o las puertas de la unidad como pisaderas oreposapiés. ■ Antes de desescarchar o limpiar el aparato, extraer el enchufe de conexión de la toma de corriente de la red o desconectar el fusible. ¡No tirar del cable de conexión del aparato, sino asirlo siempre por el cuerpo del enchufe! ■ Tenga presente que las bebidas con un alto grado de alcohol necesitan envases con cierre hermético, debiéndose colocar siempre en posición vertical. ■ No permitir que las grasas y aceites entren en contacto con los elementos de plástico del interior del aparato o la junta de la puerta. El plástico y la junta de goma son materiales muy susceptibles a la porosidad. ■ No obstruir ni cubrir nunca las rejillas de ventilación y aireación del aparato. ■ Las personas con facultades físicas, sensoriales o mentales mermadas o que carezcan de los conocimientos necesarios, sólo podrán manipular el aparato bajo vigilancia con una instrucción minuciosa y detallada por otras personas. ■ No guardar en el compartimento de congelación botellas ni tarros o latas que contengan líquidos, particularmente bebidas gaseosas. ¡Las botellas y latas pueden estallar! ■ No introducir en la boca directamente los helados, polos o cubitos de hielo extraídos del congelador. ¡Peligro de quemaduras! ■ ¡Evitar el contacto prolongado de las manos con los alimentos congelados, las capas de hielo o escarcha, o los tubos del evaporador! ¡Peligro de quemaduras a causa de las bajas temperaturas!es

En caso de haber niños en el hogar ■ No dejar que los niños jueguen con el embalaje del aparato o partes del mismo. ¡Existe peligro de asfixia a causa de los cartones y las láminas de plástico! ■ ¡No permita que los niños jueguen con la unidad ni se sienten sobre los cajones o se columpien de las puertas! ■ ¡En caso de disponer la unidad de una cerradura, guardar la llave fuera del alcance de los niños! Observaciones de carácter general El aparato es adecuado ■ para la refrigeración y congelación de alimentos, ■ para la preparación de cubitos de hielo. El presente aparato ha sido diseñado para el uso doméstico en el hogar particular o en su entorno. El aparato está dotado de un dispositivo de desparasitaje según la directiva de la Unión Europea 2004/108/EC. La estanqueidad del circuito de refrigeración viene verificada de fábrica. Este producto cumple las normas específicas de seguridad para aparatos eléctricos (EN 60335-2-24). Consejos para la elimi- nación del embalaje y el desguace de los aparatos usados

• Consejos para la eliminación del embalaje de los aparatos El embalaje protege su aparato contra posibles daños durante el transporte. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente. Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales.es

• Desguace de los aparatos usados ¡Los aparatos usados incorporan materiales valiosos que se pueden recuperar! Entregando el aparato a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables. ã=Advertencia Antes de deshacerse de su aparato usado

1. Extraer el enchufe de conexión

del aparato de la toma de corriente de la red eléctrica.

2. Corte el cable de conexión

del aparato y retírelo conjuntamente con el enchufe.

3. No retirar los soportes y baldas

del aparato a fin de no facilitar a los niños el acceso al interior de éste.

4. No permita que los niños jueguen con

los aparatos inservibles. ¡Peligro de asfixia! Todos los aparatos frigoríficos contienen gases aislantes y refrigerantes, que exigen un tratamiento y eliminación específicos. Preste atención a que las tuberías del circuito de frío de su aparato no sufran daños ni desperfectos. Antes de haberlo entregado en el correspondiente Centro Oficial de recogida. Volumen de suministro (elementos incluidos en el equipo de serie) Verifique que las piezas no presentan daños ni desperfectos debidos al transporte tras desembalarlas. En caso de constatar daños o desperfectos deberá dirigirse al distribuidor en donde adquirió su electrodoméstico o al Servicio de Asistencia Técnica Oficial de la marca. El envío consta de los siguientes elementos: ■ Aparato integrable■ Equipamiento (según modelo)■ Bolsa con material de montaje■ Instrucciones de uso■ Instrucciones de montaje■ Cuaderno de mantenimiento■ Suplemento de la garantía■ Informaciones sobre el consumo de energía y los ruidos del aparato Este aparato cumple con la Directiva europea 2002/96/CE sobre aparatos eléctricos y electrónicos identificada como (waste electrical and electronic equipment – WEEE (Residuos de aparatos eléctricos y electrónicos)). La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.

Prestar atención a la temperatura del entorno y la ventilación del aparato Temperatura de la habitación El aparato ha sido diseñado para una determinada clase climática. En función de la clase climática concreta, el aparato puede funcionar en los márgenes de temperatura que se indican más abajo. La clase climática a la que pertenece el aparato figura en la placa de características del mismo, Fig. 0. Nota El aparato funciona perfectamente en los rangos de temperatura señalados por la clase climática. En caso funcionar un aparato de la clase climática SN a una temperatura ambiente más fría, pueden excluirse daños en el mismo hasta una temperatura de +5 °C. Ventilación El aire se recalienta en la pared posterior del aparato. El aire recalentado debe poder escapar libremente. De lo contrario, el aparato tendrá que aumentar su rendimiento, provocando un consumo de energía eléctrica elevado e inútil. Por esta razón habrá que prestar particular atención a que las aberturas de ventilación y aireación no estén nunca obstruidas! Lugar de emplazamiento El lugar más adecuado para el emplazamiento del aparato es una habitación seca, dotada de una buena ventilación. Recuerde además que el aparato no debe instalarse de forma que reciba directamente los rayos del sol, ni encontrarse tampoco próximo a focos activos de calor tales como cocinas, calefacciones, etc. No obstante, si esto último fuera inevitable, se habrá de proteger la unidad con un panel aislante adecuado, o bien observar las siguientes distancias mínimas de separación con respectoalafuente de calor en cuestión: ■ Cocinas eléctricas o de gas: 3 cm. ■ Cocinas de gas-oil o de carbón, 30 cm. Conectar el aparato a la red eléctrica Tras colocar el aparato en su emplazamiento definitivo deberá dejarse reposar éste durante aprox. una hora antes de ponerlo en funcionamiento. Durante el transporte del aparato puede ocurrir que el aceite contenido en el compresor penetre en el circuito del frío. Limpiar el interior del aparato antes de su puesta en funcionamiento inicial (véase el capítulo «Limpieza el aparato»). Clase climática Temperatura del entorno admisible SN +10 °C hasta 32 °C N +16 °C hasta 32 °C ST +16 °C hasta 38 °C T +16 °C hasta 43 °Ces

Conexión a la red eléctrica La toma de corriente tiene que estar situada en las proximidades del aparato y ser libremente accesible tras su instalación. El aparato corresponde al tipo de protección I. Conectar el aparato a una red de 220-240 V/50 Hz de corriente monofásica (corriente alterna) a través de una toma de corriente instalada correctamente y provista de conductor de protección. La toma de corriente debe estar protegida con un fusible de 10–16 amperios. En los aparatos destinados a países fuera del continente europeo deberá verificarse si los valores de la tensión de conexión y el tipo de corriente que figuran en la placa de características del aparato coinciden con los de la red nacional. Ambos números se encuentran en la placa de características del aparato. Fig. 0 ã=Advertencia El aparato no se podrá conectar en ningún caso a conectores electrónicos para ahorro energético. Nuestros aparatos se pueden conectar a rectificadores de corriente por onda sinusoidal o conmutados por red. Los rectificadores conmutados por red se emplean en las instalaciones fotovoltaicas conectadas directamente a la red pública de abastecimiento de corriente eléctrica. Para aplicaciones aisladas, como por ejemplo en buques o albergues de montaña que no disponen de conexión a la red eléctrica, tienen que emplearse rectificadores de onda sinusoidal. Familiarizándose con la unidad Despliegue, por favor, la última página con las ilustraciones. Las presentes instrucciones de uso son válidas para varios modelos de aparato. El equipamiento de los distintos modelos puede variar. Por ello es posible que las ilustraciones muestren detalles y características de equipamiento que no concuerdan con las de su aparato concreto. Fig. 1

• No disponible en todos los modelos. A Compartimento frigorífico B Compartimento de congelación 1-8 Elementos de mando 9 Iluminación interior 10 Balda vidrio en el compartimento frigorífico 11 Cajón para la verdura 12 Cajón de congelación 13* Compartimentos para guardar la mantequilla y el queso 14 Estante de la puerta 15 Botellero para guardar botellas grandeses

1. Conectar el aparato a través de la

tecla para conexión y desconexión 1. Se produce una señal acústica de aviso. En la pantalla de visualización 8 parpadea la indicación «AL».

2. Pulsar la tecla «alarm» 2. La alarma

acústica está desactivada. El aparato comienza a refrigerar. La iluminación interior está conectada con la puerta abierta. De fábrica se aconseja ajustar las siguientes temperaturas: ■ Compartimento frigorífico: +4 °C ■ Compartimento de congelación: -18 °C 1 Tecla para conexión y desconexión del aparato para la conexión y desconexión del aparato completo. 2 Tecla «alarm» Desactiva la alarma acústica (véase el capítulo «Función alarm»). 3 Tecla «super» Conecta y desconecta la función «supercongelación» (véase el capítulo «Supercongelación»). 4 Tecla selectora del compartimento de congelación Para efectuar ajustes en el compartimento de congelación, pulsar la tecla selectora. 5 Tecla de ajuste de la temperatura del compartimento frigorífico Para efectuar ajustes en el compartimento de frigorífico, pulsar la tecla selectora. 6 Tecla para ajuste de la temperatura Permite ajustar la temperatura deseada. 7 La indicación «Supercongelación» Se ilumina en caso de estar activada la supercongelación. 8 Pantalla de visualización de la temperatura Muestra 3 temperaturas diferentes: ■ Temperatura del compartimento frigorífico ajustada. ■ Temperatura del compartimento de congelación ajustada. ■ Temperatura más elevada registrada en el compartimento de congelación tras escucharse la senal alarma acustica (véase el capítulo «Función alarma»).es

Advertencias relativas al funcionamiento del aparato ■ Los lados frontales del cuerpo del congelador son calentados ligeramente. De este modo se impide la formación de agua de condensación en la zona de la junta de la puerta. ■ En caso de registrarse una elevada humedad relativa del aire, se puede formar agua de condensación en el interior del frigorífico, en particular sobre las baldas o bandejas de vidrio. Si esto sucediera, deberán guardarse los alimentos envueltos y ajustarse una temperatura más baja en el frigorífico. ■ Los lados frontales del cuerpo del congelador son calentados ligeramente. El agua de descongelación es transportada, a través de la canaleta de desagüe hasta la bandeja de evaporación. Mantenga siempre limpios la canaleta de desagüe y el orificio de drenaje a fin de que el agua de descongelación pueda fluir siempre libremente. Fig. 3 ■ Tan pronto como el compartimento de congelación ha alcanzado la temperatura programada, se apaga la indicación 8 «AL». ■ En caso de no poder abrir la puerta del compartimento de congelación inmediatamente después de cerrarla, aguardar unos instantes hasta que la depresión generada haya sido compensada. ■ A causa del trabajo del compresor, en algunos puntos de las rejillas congeladoras puede acumularse rápidamente escarcha. La eliminación de la escarcha acumulada sólo será necesaria en caso de que la capa de escarcha o hielo alcance un espesor de más de 5 mm sobre toda la superficie de las rejillas congeladoras. Ajustar la temperatura Fig. 2 Compartimento frigorífico La temperatura se puede ajustar de +2 °C a +11 °C.

1. Seleccionar con la tecla selectora del

compartimento frigorífico 5 el compartimento frigorífico.

2. Ajustar la temperatura del

compartimento frigorífico deseada con ayuda de la tecla para ajuste de la temperatura 6. Compartimento de congelación La temperatura se puede ajustar de -16 °C a -24 °C.

1. Seleccionar con la tecla selectora del

compartimento de congelación 4 el compartimento de congelación.

2. Ajustar la temperatura deseada con

ayuda de la tecla para ajuste de la temperatura 6. El valor mostrado en último lugar es memorizado. La temperatura ajustada es mostrada en la pantalla de visualización 8.es

Compartimento frigorífico El compartimento frigorífico es el lugar ideal para guardar carne, embutido, pescado, productos lácteos, huevos y platos cocinados, así como pan, bollería y productos de repostería. Puntos a tener en cuenta al comprar alimentos frescos: Que un alimento esté más o menos fresco en el momento de comprarlo es fundamental para su conservación. Téngase presente: Cuanto más frescos sean los alimentos al introducirlos en el frigorífico, más tiempo se pueden guardar y conservar en el mismo. Por lo tanto le aconsejamos preste suma atención a comprar siempre alimentos lo más frescos posible. En el caso de productos precocinados o alimentos envasados por el fabricante deberán observarse las fechas de caducidad o de consumo señaladas. Prestar atención al colocar los alimentos ■ Colocar los alimentos empaquetados o bien cubiertos en la unidad. De este modo se evita que los alimentos se deshidraten, descoloren o pierdan su valor nutritivo y aroma. Además se evita la mezcla de olores y sabores, así como la descoloración de las piezas de plástico. ■ Dejar enfriar los alimentos o bebidas calientes hasta una temperatura ambiente antes de introducirlos en el aparato. Nota Evite el contacto directo de los alimentos con el panel posterior del aparato, de lo contrario la libre circulación del aire quedará afectada. Los alimentos o envases podrían quedar adheridos al panel. Cajón para la verdura con regulador de humedad Fig. * Para crear el clima de almacenamiento óptimo para la fruta y verdura se puede regular – en función de las cantidades de alimentos introducidos – la humedad del aire en el cajón de la verdura: pequeñas cantidades de fruta y verdura – elevado grado de humedad del aire grandes cantidades de fruta y verdura – bajo grado de humedad del aire Notas ■ La fruta (por ejemplo, piñas, plátanos, papayas y cítricos) y la verdura (berenjenas, pepinos, calabacines, pimientos, tomates y patatas) sensibles al frío deberán guardarse fuera del frigorífico a una temperatura de aprox. +8 °C a fin de conservar óptimamente su calidad y sabor. ■ En función de la cantidad y el tipo de alimento guardado en el cajón para la verdura, puede formarse agua de condensación en el mismo. Eliminar el agua de condensación con un paño seco y adaptar el grado de humedad del aire del cajón para la verdura a través del mando regulador.es

Prestar atención a las diferentes zonas de frío del frigorífico En función de la circulación del aire en el interior del frigorífico, se crean en éste diferentes zonas de frío: ■ La zona más fría se encuentra entre la flecha lateral estampada y la balda de vidrio situada debajo. Fig. 5 Nota Guardar los alimentos más delicados (por ejemplo pescado, embutido, carne) en la zona de más frío. ■ La zona menos fría se encuentra en la parte superior de la contrapuerta. Nota Guardar, por ejemplo, en la zona menos fría el queso curado y la mantequilla. De esta manera el queso conservará su aroma y la mantequilla se podrá untar en el pan fácilmente. Compartimento de congelación El compartimento de congelación es adecuado ■ para guardar productos ultracongelados, ■ para preparar cubitos de hielo, ■ para congelar alimentos frescos. Nota ¡Cerciorarse siempre de que la puerta del compartimento de congelación está cerrada correctamente! En caso de no estar bien cerrada la puerta, los alimentos se pueden descongelar. En el compartimento de congelación se produce una fuerte acumulación de escarcha. Además se produce un elevado consumo de energía eléctrica. Capacidad máxima de congelación Las indicaciones relativas a la máxima capacidad de congelación en 24 horas se facilitan en la placa del aparato. Fig. 0 Condiciones para alcanzar la máxima capacidad de congelación ■ Conectar la función de supercongelación antes de introducir los productos frescos en el congelador (véase el capítulo «Supercongelación»). ■ Retirar los elementos del aparato Guarde los alimentos apilándolos directamente sobre las baldas y el fondo del compartimento de congelación. ■ Congelar preferentemente grandes cantidades de alimentos frescos en el compartimiento central. Aquí los alimentos se congelan de modo especialmente rápido y cuidadoso.es

Congelar y guardar alimentos Puntos a tener en cuenta al comprar alimentos ultracongelados ■ Prestar atención a que la envoltura del alimento o producto congelado no presente ningún tipo de daño. ■ Verifique la fecha de caducidad de los alimentos. Cerciórese de que ésta no ha vencido. ■ La indicación de la temperatura del congelador del establecimiento en donde adquiera los alimentos deberá señalar un valor mínimo de -18 °C. ■ Al hacer la compra, recuerde que conviene adquirir los alimentos congelados en el último momento. Procure transportarlos directamente a casa envueltos en una bolsa isotérmica. Una vez en el hogar, deberá colocarlos inmediatamente en el compartimento de congelación. Al colocar los alimentos Congelar preferentemente grandes cantidades de alimentos frescos en el compartimiento central. Aquí los alimentos se congelan de modo especialmente rápido y cuidadoso. Colocar los alimentos distribuyéndolos uniformemente en los compartimentos o el cajón de congelación. Los productos congelados que ya hubiera en el compartimento de congelación no deberán entrar en contacto con los alimentos frescos que se desean congelar. En caso necesario, recoger y apilar los alimentos congelados en los cajones de congelación. Guardar los alimentos congelados Cerciorarse de que el cajón de congelación esté introducido a tope en el aparato a fin de asegurar una circulación impecable del aire por el aparato. Congelar alimentos frescos Si decide congelar usted mismo los alimentos, utilice únicamente alimentos frescos y en perfectas condiciones. Blanquear (escaldar) las verduras antes de su congelación a fin de que su sabor, aroma o color no se deteriore, ni pierdan tampoco su valor nutritivo. Las berenjenas, los calabacines y espárragos no hay que escaldarlos. Más detalles sobre este método podrán hallarse en cualquier libro o manual de cocina que trate los aspectos de la congelación de alimentos y en donde se describa el método del blanqueado. Nota Procurar que los alimentos congelados que ya hubiera en el congelador no entren en contacto con los alimentos frescos que se desean congelar. ■ Alimentos adecuados para la congelación: Pan y bollería, pescado y marisco, carne, caza, aves, verduras y hortalizas, frutas, hierbas aromáticas, huevos sin cáscara, productos lácteos tales como queso, mantequilla y requesón, platos cocinados y restos de comidas como por ejemplo sopas, potajes, carnes o pescados cocinados, platos de patatas, gratinados y platos dulces.es

■ Alimentos que no deben congelarse: Verduras que se consumen normalmente crudas, como por ejemplo lechugas o rabanitos, huevos en su cáscara, uvas, manzanas enteras, peras y melocotones, huevos duros, yogur, leche agria, nata fresca acidulada, crema fresca y mayonesa. Envasado de los alimentos Envasar los alimentos herméticamente para que no se deshidraten o pierdan su sabor.

1. Introducir los alimentos en la envoltura

prevista a dicho efecto.

2. Eliminar todo el aire que pudiera

contenido y la fecha de congelación. Materiales indicados para el envasado de los alimentos: Láminas de plástico, bolsitas y láminas de polietileno, papel de aluminio, cajitas y envases específicos para la congelación de alimentos. Todos estos productos y materiales se pueden adquirir en la mayoría de los supermercados, grandes almacenes o en el comercio especializado. Materiales no apropiados para el envasado de alimentos: Papel de empaquetar, papel apergaminado, celofán, bolsas de la basura y bolsitas de plástico de la compra ya usadas. Materiales apropiados para el cierre de los envases: Gomitas, clips de plástico, bramante, cinta adhesiva incongelable, etc. Las bolsitas o láminas de plástico de polietileno se pueden termosellar con una soldadora de plásticos. Calendario de congelación El plazo de conservación varía en función del tipo del alimento congelado. A una temperatura de -18 °C: ■ El pescado, el embutido y los platos cocinados, así como el pan y la bollería: hasta 6 meses ■ El queso, las aves y la carne: hasta 8 meses ■ La fruta y verdura: hasta 12 meseses

Supercongelación Para que los alimentos conserven su valor nutritivo, vitaminas y buen aspecto hay que congelar el centro lo más rápidamente posible. Con objeto de evitar que se produzca un aumento indeseado de la temperatura interior del aparato al colocar alimentos frescos en el compartimento de congelación, deberá activarse la función de supercongelación varias horas antes de introducir los alimentos en el aparato. Al estar activada esta función, el compresor funciona continuamente, alcanzándose en el interior del compartimento de congelación unas temperaturas muy bajas (gran frío). En caso de desear aprovechar la máxima capacidad de congelación del aparato deberá conectarse la función «Supercongelación» 24 horas antes de introducir los alimentación frescos en el aparato. Pequeñas cantidades de alimentos (hasta 2 kg) se pueden congelar sin necesidad de activar la supercongelación. Nota Estando activada la función de supercongelación, el nivel sonoro del aparato puede aumentar. Activar y desactivar Fig. 2 Pulsar la tecla «super» 3. En caso de haber activado la función «Supercongelación» aparece en la pantalla de visualización de la temperatura 8 la indicación «SU» y el piloto de aviso 7 «super» se ilumina. Al estar activada esta función, el compresor funciona continuamente, alcanzándose en el interior del compartimento de congelación unas temperaturas muy bajas (gran frío). La función de supercongelación se desactiva automáticamente pasadas aprox. 48 horas (dos días). Descongelar los alimentos Según el tipo y la naturaleza de su uso, se puede elegir entre los siguientes procedimientos: ■ Temperatura ambiente ■ En el frigorífico ■ En un horno eléctrico, con/sin calentador de aire ■ Con horno microondas ã=¡Atención! No volver a congelar los alimentos que se hayan descongelado o empezado a descongelarse. Sólo se podrán volver a congelar tras asarlos, freírlos, hervirlos o preparar con ellos platos cocinados. En este caso no se deberá agotar al máximo el tiempo de caducidad de los productos.es

Equipamiento (no disponible en todos los modelos) Baldas de vidrio Fig. 6 Usted puede variar la posición de las baldas y estantes del interior del aparato según sus necesidades: a tal efecto deberá levantar la balda, desplazarla hacia adelante, inclinarla hacia abajo y retirarla inclinándola por uno de los lados. Estante de la puerta Fig. 7 Levantarlos ligeramente y retirarlos de su emplazamiento. Bandeja variable Fig. 8 En caso de desear guardar alimentos o recipientes altos (por ejemplo jarras o botellas), la parte delantera de la bandeja variable se puede retirar y deslizar debajo de la parte trasera de la misma. Caja para guardar embutido y queso Fig. 9 La caja se puede extraer para poner los alimentos en la misma o retirarlos. Para extraer la caja, levantarla. El soporte se puede desplazar. Botellero Fig. + El botellero sirve de sujeción a las botellas, impidiendo que éstas vuelquen al abrir o cerrar la puerta del aparato. Cubitera Fig. ,

1. Llenar ¾ partes de la cubitera con

agua potable y colocarla en el compartimento de congelación.

2. Desprender la cubitera adherida sólo

con ayuda de un objeto sin aristas, como por ejemplo el mango de una cuchara.

3. Para retirar los cubitos de hielo de la

cubitera, colocar ésta brevemente debajo del chorro de agua del grifo odoblarla. Calendario de congelación Fig. - Para evitar las pérdidas de calidad y valor nutritivo de los alimentos congelados, éstos deberán consumirse antes de que caduque su plazo máximo de conservación. Las cifras que figuran junto a los símbolos señalan, en meses, el plazo de conservación admisible para los diferentes productos. En el caso de productos ultracongelados deberá observarse la fecha de congelación del producto o su fecha de caducidad.es

Acumuladores de frío (en caso de estar incluidos en el equipo del aparato, su número puede variar) Los acumuladores de frío contribuyen a retardar la descongelación de los productos congelados en caso de corte o avería del suministro de corriente. El retardo más efectivo se logra colocando los acumuladores de frío en el compartimento superior, directamente sobre los alimentos. Los acumuladores de frío se pueden extraer de su emplazamiento y usarlos para mantener alimentos frescos por breve tiempo, por ejemplo en una bolsa isotérmica. Adhesivo «OK» (no disponible en todos los modelos) Mediante el indicador de temperatura «OK» se miden las temperaturas inferiores a +4 °C. En caso de que el adhesivo no muestre «OK»., habrá que ajustar de modo escalonado una temperatura más baja (más frío). Nota Al poner el aparato en marcha, éste puede necesitar hasta 12 horas para alcanzar la temperatura ajustada. Ajuste correcto Desconexión y paro del aparato Desconectar el aparato Fig. 2 Accionar la tecla de conexión ydesconexión1. El piloto de aviso de la temperatura ajustada se apaga y el grupo frigorifico se desconecta. Paro del aparato En caso de largos períodos de inactividad de la unidad:

1. Desconectar el aparato

2. Extraer el enchufe del aparato de la

toma de corriente o desactivar el fusible.

3. Limpiar el aparato.

4. Dejar la puerta abierta.es

Al desescarchar el aparato Desescarchado automático del frigorífico Durante el funcionamiento del grupo frigorífico se forman gotas de agua o escarcha sobre la pared posterior del frigorífico. Esto es un fenómeno perfectamente normal y es debido a razones técnicas. No es necesario raspar la escarcha ni secar las gotas de agua. El panel posterior (evaporador) del aparato se desescarcha automáticamente. El agua de descongelación es recogida en la canaleta de desagüe, Fig. 3. El agua de descongelación es transportada, a través de la canaleta de desagüe, al grupo frigorífico, donde se evapora. Nota Mantenga siempre limpios la canaleta de desagüe y el orificio de drenaje a fin de que el agua de descongelación pueda fluir siempre libremente. Desescarchar el compartiment o de congelación El compartimento de congelación no se desescarcha automáticamente, dado que los alimentos congelados no deben descongelarse en ningún momento. Una capa de hielo o escarcha acumulada en el interior del compartimento de congelación dificulta la transmisión del frío a los alimentos, reduciendo el rendimiento de la unidad y elevando el consumo de energía eléctrica. Por lo tanto deberá eliminar regularmente la capa de escarcha acumulada en el compartimento de congelación. ã=¡Atención! No rascar en ningún caso el hielo o la escarcha con ayuda de objetos metálicos cortantes o puntiagudos (cuchillos, etc.), dado que el evaporador del compartimento de congelación podría resultar dañado. Los conductos del agente refrigerante del compartimento de congelación podrían resultar dañados. Téngase presente quelasalidaachorro del agente refrigerante puede inflamarse o provocar lesiones en los ojos.es

Modo de proceder: Nota Si se encuentran aún alimentos en el congelador, deberá activarse la función de supercongelación unas 4 horas antes de iniciar la operación. De este modo se conseguirá que los productos congelados alcancen un nivel de temperatura muy bajo, pudiéndose conservar así más tiempo a la temperatura ambiental.

1. Retirar los alimentos congelados del

compartimento y guardarlos en un lugar lo más frío posible.

2. Desconectar el aparato.

3. Extraer el cable de conexión de la

toma de corriente o activar el fusible.

4. Para acelerar el proceso de

desescarchado, colocar una olla con agua caliente sobre un posacacerolas adecuado en el compartimento de congelación. Fig. .

5. Recoger el agua procedente del

desescarchado con un paño oesponja.

6. Secar el compartimento de

congelación con un paño.

7. Volver a conectar el aparato.

8. Colocar los alimentos congelados en

el compartimento de congelación. Limpieza del aparato ã=¡Atención! ■ No utilizar detergentes que contengan arena, cloro o ácidos. ¡No emplear tampoco disolventes! ■ No emplear esponjas abrasivas. En las superficies metálicas podría producirse corrosión. ■ No lavar nunca las bandejas, compartimentos o estantes del aparato en el lavavajillas. ¡Las piezas pueden deformarse! Modo de proceder:

1. Desconectar el aparato antes de

proceder a su limpieza.

2. ¡Extraer para ello el enchufe del

aparato de la red de corriente, o desactivar el fusible!

3. Retirar los alimentos del aparato

y colocarlos en un lugar frío.

4. Limpiar el aparato con un paño suave,

agua templada y un poco de lavavajillas manual con pH neutro. Téngase presente que el agua empleada en la limpieza del aparato no debe entrar en contacto con la iluminación.

5. Limpiar la junta de la puerta sólo con

agua clara, secándola bien a continuación.

6. Prestar atención a que el agua

empleada en la limpieza del aparato no acceda en ningún en caso a la zona de evaporación a través del orificio de drenaje.

7. Tras concluir la limpieza del aparato:

Conectarlo a la red y ponerlo en funcionamiento.

8. Colocar los alimentos congelados en

el compartimento de congelación.es

Equipamiento Los elementos variables del aparato se pueden extraer para su limpieza. Retirar las bandejas de vidrio Fig. 6 Levantar las baldas de vidrio, desplazarlas hacia adelante, se inclinan hacia abajo y se extraen inclinándolas por uno de sus laterales. Canaleta de desagüe Fig. 3 Limpiar regularmente la canaleta del desagüe y el orificio de drenaje con una bastoncillo u objeto similar, a fin de que el agua de desagüe pueda evacuarse libremente. Retirar los estantes de la puerta Fig. 7 Levantarlos ligeramente y retirarlos de su emplazamiento. Retirar los cajones Fig. 4 Tirar del cajón hacia el cuerpo del usuario hasta el tope, levantarlo ligeramente por su parte frontal y retirarlo del aparato. Olores En caso de comprobar olores desagradables:

1. Desconectar el aparato a través del

interruptor de Conexión/Desconexión. Fig. 2/1

2. Retirar todos los alimentos del

3. Limpiar el espacio interior (véase

el capítulo «Limpieza del aparato»).

4. Limpie los envases de los alimentos.

5. Envasar herméticamente los

alimentos que desarrollen un fuerte olor, a fin de evitar la formación de olores en el aparato.

6. Volver a conectar el aparato.

7. Colocar y ordenar los alimentos.

8. Verificar al cabo de 24 horas si ha

vuelto a producir olor en el aparato. Consejos prácticos para ahorrar energía eléctrica ■ ¡Emplazar el aparato en una habitación seca y fresca, dotada de una buena ventilación! Recuerde además que el aparato no debe instalarse de forma que reciba directamente los rayos del sol, ni encontrarse tampoco próximo a focos activos de calor tales como cocinas, calefacciones, etc. No obstante, si esto último fuera inevitable, se habrá de proteger la unidad con un panel aislante adecuado.es

■ Dejar enfriar los alimentos o bebidas calientes hasta temperaturas ambientes antes de introducirlos en el aparato. ■ Descongelar los productos congelados en el interior del compartimento frigorífico. De esta manera se puede aprovechar el frío desprendido por los mismos para la refrigeración de los restantes alimentos guardados. ■ Mantener abierta la puerta del aparato el menos tiempo posible. ■ Desescarchar regularmente la capa de escarcha del compartimento de congelación. Una capa de hielo o escarcha acumulada en el interior del compartimento de congelación dificulta la transmisión del frío a los alimentos, reduciendo el rendimiento de la unidad y elevando el consumo de energía eléctrica. ■ ¡Cerciorarse siempre de que la puerta del compartimento de congelación está cerrada correctamente. ■ Limpiar de vez en cuando la parte posterior del aparato con objeto de evitar que la acumulación de polvo pueda dar lugar a un aumento del consumo de corriente. Ruidos de funciona- miento del aparato Ruidos de funcionamiento normales del aparato Ruidos en forma de murmullos sordos Los motores están trabajando (compresores, ventilador). Ruidos en forma de gorgoteo Se producen al penetrar el líquido refrigerante en los tubos delgados una vez que ha entrado en funcionamiento el compresor. Ruidos en forma de clic El motor, los interruptores o las electroválvulas se conectan/ desconectan. Ruidos que se pueden evitar fácilmente El aparato está colocado en posición desnivelada Nivelar el aparato con ayuda de un nivel de burbuja. Calzar el aparato en caso necesario. Los cajones o baldas oscilan o están agarrotados Verificar los elementos desmontables y, en caso necesario, colocarlos en un nuevo emplazamiento. Las botellas o recipientes entran en contacto mutuo Separar algo las botellas y los recipientes.es

Pequeñas averías de fácil solución Antes de avisar al Servicio de Asistencia Técnica: Compruebe si la avería o fallo que usted ha constatado se encuentra recogida en los siguientes consejos y advertencias. Tenga presente que los gastos del técnico no quedan cubiertos por las prestaciones del servicio de garantía. Avería Posible causa Forma de subsanarla La temperatura difiere fuertemente del valor ajustado. En algunos casos es posible que sea suficiente desconectar el aparato durante 5 minutos. Si la temperatura es demasiado elevada (calor), verifique al cabo de unas pocas horas si se ha producido una aproximación a la temperatura ajustada. Si la temperatura es demasiado baja (frío), verifique la temperatura nuevamente al día siguiente. La iluminación no funciona. La bombilla está fundida. Sustituir la bombilla. Fig. 0/B

1. Desconectar el aparato.

2. Extraer el enchufe del aparato de

la toma de corriente o desconectar el fusible de la red.

3. Retirar por atrás el recubrimiento

protector de la lámpara.

4. Sustituir la bombilla fundida por

una nueva (bombilla de repuesto, 220-240 V, corriente alterna, base E 14; para el número de watios, véase la bombilla defectuosa). El interruptor de la luz está agarrotado. Verificar la movilidad del interruptor. Fig. 0/A Los productos o alimentos congelados han quedado adheridos entre sí. Desprenderlos con un objeto sin aristas. No tratar de desprenderlos con un cuchillo u objeto puntiagudo.es

Avería Posible causa Forma de subsanarla Se ha acumulado agua en el fondo del aparato. Las canaletas de desagüe del agua de descongelación o el orificio de drenaje están obstruidos. Limpiar las canaletas de desagüe del agua de descongelación y el orificio de drenaje (véase el capitulo «Limpieza del aparato»). Fig. 3 El compartimento de congelación presenta una capa gruesa de hielo o escarcha. Desescarchar el compartimento de congelación (véase el capítulo «Desescarchado»). Prestar atención a que la puerta del compartimento de congelación esté siempre cerrada correctamente. La frecuencia yduración de la conexión del grupo frigorífico aumenta. La puerta del aparato se ha abierto con demasiada frecuencia. No abrir la puerta del aparato innecesariamente. Las aberturas de ventilación y aireación están obstruidas. Eliminar la causa de la obstrucción. Se ha introducido una gran cantidad de alimentos frescos. No superar la máxima capacidad de congelación de alimentos frescos del aparato. El aparato no enfría. ■ El aparato está desconectado. ■ Un corte del suministro de corriente. ■ El fusible está desactivado. ■ El enchufe del aparato no está correctamente asentado en la toma de corriente. Accionar la tecla de conexión y desconexión del aparato. Fig. 2/1 Verificar si hay que corriente; verificar los fusibles.es

Avería Posible causa Forma de subsanarla El indicador de la temperatura parpadea, Fig. 2/8. En algún momento anterior se produjo una elevación de la tempe- ratura en el interior del compartimento de congelación a causa de un corte o avería en el suministro de la corriente eléctrica. Pulsando la tecla «alarm» 22, el indicador de la temperatura 2/8 deja de parpadear. La pantalla de visualización de la temperatura 8 muestra durante cinco segundos la temperatura más elevada que se ha registrado en el compartimento de congelación. ¡Existe peligro de descongelación de los alimentos! Nota Los alimentos que se hayan descongelado o hayan empezado a descongelarse, se podrán volver a congelar teniendo en cuenta lo siguiente: En el caso de las carnes y los pescados, sólo podrán volverse a congelar si no han permanecido más de un día, en caso de otros productos, tres días, expuestos a una temperatura superior a los +3 °C. En caso de no constatar ninguna alteración en el aroma, sabor y aspecto de los alimentos, éstos se podrán volver a congelar si se asan, fríen, hierven o preparan con ellos platos cocinados antes de congelarlos. En este caso no se deberá agotar al máximo el tiempo de caducidad de los productos. La puerta del aparato está abierta. Cerrar la puerta del aparato. Las aberturas de ventilación y aireación están obstruidas. Cerciorarse de que las aberturas de ventilación y aireación no están obstruidas. Se ha introducido una cantidad excesiva de alimentos frescos en el compartimento de congelación. No superar la máxima capacidad de congelación de alimentos frescos del aparato.es

Servicio de Asistencia Técnica La dirección y el número de teléfono del Servicio de Asistencia Técnica Oficial de la marca más próximo a su domicilio los podrá localizar a través de la guía telefónica de su localidad o el directorio del Servicio de Asistencia Técnica Oficial. Al solicitar la intervención del Servicio de Asistencia Técnica, no olvide indicar el Número de producto (E-Nr.) y el Número de fabricación (FD-Nr.) de su unidad. Ambos números se encuentran en la placa de características del aparato. Fig. 0 De este forma se evitará usted gastos innecesarios, dado que en estos casos, los gastos del técnico no quedan cubiertos por las prestaciones del servicio de garantía. Solicitud de reparación y asesoramiento en caso de averías Las señas de las delegaciones internacionales figuran en la lista adjunta de centros y delegaciones del Servicio de Asistencia Técnica Oficial. E 902 406 416pt
