KI8526DF0 - Refrigerador NEFF - Manual de uso y guía de instrucciones gratis

Marca	Neff
Modelo	KI8526DF0
Tipo de producto	Frigorífico integrable
Dimensiones (Al x An x Pr)	177,2 cm x 54,1 cm x 54,8 cm
Peso neto	Aproximadamente 68 kg
Alimentación eléctrica	220-240 V / 50 Hz
Clase energética	E (antigua clase A+++)
Volumen útil del frigorífico	Aproximadamente 304 L
Funciones principales	Zona CoolFresh, iluminación LED lateral y de techo, estantes telescópicos, cajón para verduras con separación
Descongelación	Automática (No Frost)
Mantenimiento y limpieza	Limpieza con agua tibia y paño suave, no usar productos abrasivos
Seguridad	Desconectar el aparato antes de cualquier reparación, usar guantes de protección, respetar las instrucciones VDE 0701
Piezas de repuesto disponibles	Junta de puerta, bisagras, estanterías, estantes, cajones, iluminación LED
Reparabilidad	Algunas piezas reparables por el usuario (junta, estantes, cajones), iluminación reservada al servicio técnico
Accesorios incluidos	Cajón CoolFresh, cajón para verduras, estantes telescópicos, separación de cajón

Preguntas frecuentes - KI8526DF0 NEFF

¿Cómo ajustar la temperatura de mi frigorífico Neff KI8526DF0?

Use los controles ubicados en el interior o en el frontal para ajustar la temperatura. La temperatura recomendada es de +4 °C para el compartimento del frigorífico. Consulte el manual para ajustes precisos.

¿Qué hacer si la iluminación interior no funciona?

La iluminación LED está reservada al servicio técnico. Desconecte el aparato y contacte a un técnico calificado. No intente reemplazar los LED usted mismo.

¿Cómo limpiar correctamente mi frigorífico?

Desconecte el aparato, retire los alimentos y los estantes. Limpie el interior con un paño suave y agua tibia con vinagre o jabón suave. Seque bien antes de volver a poner en funcionamiento.

Mi frigorífico hace ruido, ¿es normal?

Un ligero ruido del compresor o de circulación de fluido es normal. Si el ruido se vuelve fuerte o irregular, verifique el nivel y el contacto con los muebles. Contacte al servicio técnico si persiste.

¿Dónde encontrar las piezas de repuesto para mi frigorífico Neff?

Las piezas de repuesto originales (juntas, estantes, cajones, etc.) están disponibles en el servicio técnico de Neff o en distribuidores autorizados. Use el número de modelo KI8526DF0.

¿Cómo reemplazar la junta de la puerta?

Retire la junta vieja sacándola de la ranura. Caliente ligeramente la junta nueva con un secador de pelo para deformarla, luego insértela en la ranura comenzando por las esquinas. Para más detalles, consulte el manual de reparación.

El cajón para verduras es difícil de retirar, ¿cómo hacerlo?

Tire del cajón completamente hacia adelante, luego levántelo ligeramente para liberarlo de las guías. Para volver a colocarlo, empújelo hasta el tope y encájelo.

¿Puedo cambiar el sentido de apertura de la puerta?

Sí, es posible invertir la puerta. El manual de montaje describe los pasos: desmontar las bisagras, transferir las piezas y volver a montar en el otro lado. Prevea dos personas para manipular la puerta.

¿Cómo descongelar el frigorífico?

El modelo KI8526DF0 está equipado con un sistema No Frost automático. No es necesario descongelar manualmente. Si se forma hielo, verifique el cierre de la puerta o contacte al servicio técnico.

¿Qué hacer en caso de un corte de energía prolongado?

Mantenga las puertas cerradas para conservar el frío el mayor tiempo posible. Los alimentos congelados permanecen congelados varias horas. Después del regreso de la corriente, verifique el estado de los alimentos.

MANUAL DE USUARIO KI8526DF0 NEFF

1. Verifique se a ranhura para a junta apresenta danos.

Consejos de reparación - Frigorífico

En relación con este documento 423

1.1 Información importante 423
1.1.1 Finalidad 423

1.2 Explicación de símbolos generales.... 423

1.2.1 Niveles de peligrosidad 423

1.2.2 Símbolos de peligro 423

1.2.3 Estructura de las advertencias.... 424

1.2.4 Símbolos generales 424

Seguridad...... 425

2.1 Instrucciones generales de seguridad.... 425

2.1.1 Todos los aparatos electrodomésticos.... 425

Herramientas y auxiliares.... 426

Reparación 427

4.1 Sustituir la junta de la puerta 427

4.1.1 Retirar la junta de la puerta.... 427

4.1.2 Montar la junta de la puerta 427

4.2 Sustituir la bisagra plana.... 430

4.2.1 Desmontar la bisagra plana 430

4.2.2 Montar la bisagra plana 431

4.3 Sustituir el estante de la puerta 432

4.3.1 Extraer el estante de la puerta 432

4.3.2 Montar el estante de la puerta.... 432

4.4 Sustituir el estante.... 433

4.4.1 Extraer el estante.... 433

4.4.2 Montar el estante 433

4.5 Sustituir el estante extraíble 434

4.5.1 Retirar el cajón extraíble.... 434

4.5.2 Montar el estante extraíble 434

4.6 Sustituir el cajón para fruta y verdura.... 435

4.6.1 Extraer el cajón para fruta y verdura.... 435

4.6.2 Montar el cajón para fruta y verdura.... 435

4.7 Sustituir la división y la tapa del cajón para fruta y verdura.... 436

4.7.1 Retirar la división y la tapa del cajón para fruta y verdura 436

4.7.2 Montar la división y la tapa del cajón para fruta y verdura.... 436

En relación con este documento

1.1 Información importante

1.1.1 Finalidad

Estas indicaciones de reparación sirven como ayuda al consumidor para reparar aparatos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021).

Contienen información sobre cómo sustituir repuestos determinados e incluye las advertencias y los riesgos.

En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de reparación se han seguido correctamente.

1.2 Explicación de símbolos generales

1.2.1 Niveles de peligrosidad

Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La palabra de advertencia identifica la gravedad del peligro.

Nivel de peligro Significado
	PELIGRO	Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves.
	ADVERTENCIA	Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves.
	PRECAUCIÓN	Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter leve.
ATENCION		Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales.

Tabla 1: Niveles de peligrosidad

1.2.2 Símbolos de peligro

Los símbolos de peligro son una representación simbólica que indica el tipo de peligrosidad.

En este documento se utilizan los siguientes símbolos de peligro:

Símbolo de peligro Significado
	Advertencia general
	Peligro de lesiones por corriente eléctrica
	Riesgo de explosión
	Peligro de lesiones a causa de cortes

En relación con este documento

Símbolo de peligro Significado
		Peligro de lesiones por aplastamiento
		Peligro de lesiones por superficies calientes
		Peligro a causa de campos magnéticos de gran potencia
		Peligro derivado de radiación no ionizante

Tabla 2: Símbolos de peligro

1.2.3 Estructura de las advertencias

Las advertencias de este documento tienen una apariencia y una estructura uniformes.

El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro.

1.2.4 Símbolos generales

En este documento se utilizan los siguientes símbolos generales:

Símbolo general Significado
	Identificación de una indicación especial (texto y/o gráfico)

Tabla 3: Símbolos generales

Seguridad

2.1 Instrucciones generales de seguridad

2.1.1 Todos los aparatos electrodomésticos

¡Riesgo de descarga eléctrica debido a piezas con tensión!

• ¡Los errores en las reparaciones que incluyan componentes eléctricos pueden provocar una descarga eléctrica!
  ■ Desconectar el aparato de la red durante al menos 60 segundos antes de comenzar con el trabajo.
  ■ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.

¡Riesgo de lesiones debido a bordes afilados!

■ Usar guantes de protección.

Riesgo de aplastamiento durante la reparación, mantenimiento, resolución de problemas y servicio debido a componentes pesados y móviles

■ Usar calzado de seguridad.
■ Asegure los componentes pesados para que no se caigan.
■ No pegue partes del cuerpo en componentes móviles.

¡Riesgo para la seguridad/el funcionamiento del aparato!

- Utilizar únicamente los repuestos originales.

¡Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD)!

■ No tocar los módulos, incluidas las conexiones y las pistas conductoras.

Herramientas y auxiliares

Designacion Detalles Imagenes
Paño de protección[00342013]	60 cm x 50 cm
Ventosa[00342224]	∅50 mm
Herramienta especial[00342180]
Punta Torx TX20[00340865]	6,3 mm (1/4")

Reparación

4.1 Sustituir la junta de la puerta

Requisito:

La puerta está abierta.

4.1.1 Retirar la junta de la puerta

1. Soltar la junta de la puerta de la ranura por las esquinas izquierda y derecha.

1. Sacar la junta de la puerta de la ranura.

Se ha retirado la junta de la puerta.

4.1.2 Montar la junta de la puerta

	El grosor de la nueva junta de la puerta puede diferir ligeramente del grosor de la junta usada. Esto no afectará al comportamiento de cierre ni al funcionamiento a largo plazo.
	Si su aparato tienen bisagras ajustables o accesorios de bisagra, puede optimizar el comportamiento de cierre.
	Los pequeños agujeros laterales de la junta de la puerta son funcionales (necesarios para la ventilación). No se trata de un fallo de producción.

Reparación

1. Comprobar si la ranura de la junta presenta daños.

1. if Si la ranura de la junta está dañada.

Contactar con el servicio de atención al cliente.

3.

Una ligera deformación de la junta de la puerta es normal y no afecta a su función. Se recomienda alisar la junta de la puerta antes de insertarla en el aparato.

Calentar ligeramente la junta de la puerta con un secador de pelo o agua caliente y volver a darle forma con las manos.

1. Presionar las esquinas de la junta en la parte superior y la inferior de la ranura.

1. Presionar metiendo toda la junta paso a paso en la ranura.

La junta de la puerta está montada.

Reparación

4.2 Sustituir la bisagra plana

Herramientas necesarias:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Requisito:

El aparato está desconectado del suministro eléctrico.
Se ha retirado la puerta del mueble. Véanse las instrucciones de montaje.
La puerta está abierta.

1. Retirar las dos tapas de las bisagras.


1. 1. Aflojar los cuatro tornillos (1).
2. Sacar la puerta y retirarla (2)

1. 1. Retirar los cuatro tornillos (1).
2. Retirar las bisagras (2).

Se han retirado las bisagras.

4.2.2 Montar la bisagra plana

▶ Montar en orden inverso.

Reparación

4.3 Sustituir el estante de la puerta

Requisito:

La puerta está abierta.

4.3.1 Extraer el estante de la puerta

- Sacar hacia arriba el estante de la puerta.

Se ha retirado el estante de la puerta.

4.3.2 Montar el estante de la puerta

▶ Montar en orden inverso.

Reparación

4.4 Sustituir el estante

Requisito:

La puerta está abierta.

4.4.1 Extraer el estante

▶ Sacar el estante.

Se ha retirado el estante.

4.4.2 Montar el estante

▶ Montar en orden inverso.

Reparación

4.5 Sustituir el estante extraíble

Requisito:

La puerta está abierta.

4.5.1 Retirar el cajón extraíble

1. Tirar del estante extraíble hasta que la pestaña de bloqueo se suelte.

1. Bajar el estante extraíble e inclinarlo a un lado sacándolo.

2. Se ha retirado el estante extraíble.

4.5.2 Montar el estante extraíble

▶ Montar en orden inverso.

Reparación

4.6 Sustituir el cajón para fruta y verdura

Requisito:

La puerta está abierta.

4.6.1 Extraer el cajón para fruta y verdura

1. Sacar por completo el cajón (1).

2. Extraer el cajón (2).

Se ha retirado el cajón.

4.6.2 Montar el cajón para fruta y verdura

▶ Montar en orden inverso.

Reparación

4.7 Sustituir la división y la tapa del cajón para fruta y verdura

Requisito:

La puerta está abierta.

4.7.1 Retirar la división y la tapa del cajón para fruta y verdura

1. Retirar la placa de cristal de la división.

1. Extraer el cajón para fruta y verdura.→435

2. 1. Presionar la palanca en la parte inferior de los dos lados de la división (1).
3. Sacar la división hacia delante (2).

1. Levantar la división e inclinarla hacia el lado sacándola.

Se ha retirado la división.

1. 1. Levantar la tapa del cajón para fruta y verdura.

2. Tirar hacia delante de la tapa del cajón para fruta y verdura, e inclinarla hacia el lado sacándola.

Se ha retirado la tapa del cajón para fruta y verdura.

4.7.2 Montar la división y la tapa del cajón para fruta y verdura

▶ Montar en orden inverso.

Reparación

La puerta está abierta.

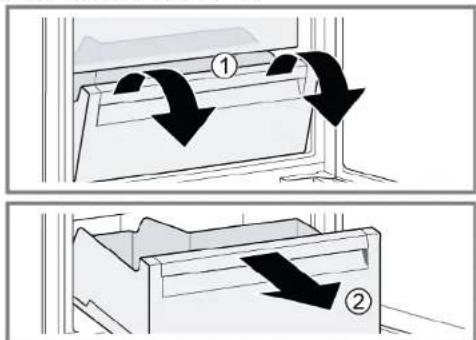

4.8.1 Extraer el cajón «Cool-fresh»

1. Inclinar el cajón «Cool-fresh» hacia delante (1).
2. Extraer el cajón «Cool-fresh» (2).

Se ha retirado el cajón «Cool-fresh».

4.8.2 Montar el cajón «Cool-fresh»

▶ Montar en orden inverso.

Reparación

4.9 Sustituir la barra de luz LED lateral

Herramientas necesarias:

Ventosa ∅50 mm [00342224]

Su aparato cuenta con una iluminación LED exenta de mantenimiento. ¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación!

¡Riesgo de descarga eléctrica debido a piezas con tensión! Peligro mortal por descarga eléctrica en caso de reparación inadecuada - Las piezas eléctricas deberían ser reparadas por electricistas cualificados. - Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.

¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución ▶ Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.

¡Bordes o cantos cortantes! Peligro de cortes ► Usar guantes de seguridad.

Requisito:

El aparato está desconectado del suministro eléctrico.
La puerta está abierta.
Se han retirado los estantes del refrigerador.

4.9.1 Retirar la barra de luz LED lateral

1. Colocar la ventosa en el tercio superior de la barra de luz LED lateral.

1. Con un movimiento de rotación, tirar de la ventosa enganchada a la parte delantera de la barra de luz LED lateral.

1. Desconectar la conexión eléctrica de la barra de luz LED lateral. Se ha retirado la barra de luz LED lateral.

4.9.2 Montar la barra de luz LED lateral

1. Conectar la conexión eléctrica de la barra de luz LED lateral.
2. Fijar la barra de luz LED lateral en su ubicación en la pared del cajón (los ganchos deben hacer clic).
   Se ha montado la barra de luz LED lateral.

Reparación

4.10 Sustituir el foco LED

Herramientas necesarias:

Herramienta especial [00342180]
Destornillador plano Punta 2,4 mm x 0,4 mm x 60 mm, en el kit [00341820]

Su aparato cuenta con una iluminación LED exenta de mantenimiento. ¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación!

PELIGRO

¡Riesgo de descarga eléctrica debido a piezas con tensión!

Peligro mortal por descarga eléctrica en caso de reparación inadecuada - Las piezas eléctricas deberían ser reparadas por electricistas cualificados.
- Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.

PELIGRO

¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución
- Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.

PRECAUCIÓN

¡Bordes o cantos cortantes! Peligro de cortes
- Usar guantes de seguridad.

Requisito:

El aparato está desconectado del suministro eléctrico.
La puerta está abierta.
Se han retirado los estantes del refrigerador.

4.10.1 Desmontar el foco LED

1. Soltar la tapa del foco LED.

1. Tirar de la tapa del foco LED hacia dentro y al mismo tiempo presionar hacia delante.

1. Desacoplar el módulo del foco LED.

1. Desconectar la conexión eléctrica del foco LED.

Se ha retirado el foco LED.

4.10.2 Montar el foco LED

▶ Montar en orden inverso.

Reparationsinformation - Kylskåp

i Om detta dokument.... 443

1.1 Viktig information....443

1.1.1 Syfte 443
