Marke	Neff
Modell	KI8526DF0
Produkttyp	Einbaukühlschrank
Maße (H x B x T)	177,2 cm x 54,1 cm x 54,8 cm
Nettogewicht	ca. 68 kg
Stromversorgung	220-240 V / 50 Hz
Energieeffizienzklasse	E (frühere Klasse A+++)
Nutzinhalt Kühlfach	ca. 304 L
Hauptfunktionen	CoolFresh-Zone, seitliche und Decken-LED-Beleuchtung, ausziehbare Ablagen, Gemüseschale mit Trennung
Abtauung	Automatisch (No Frost)
Pflege und Reinigung	Reinigung mit lauwarmem Wasser und einem weichen Tuch, keine Scheuermittel verwenden
Sicherheit	Gerät vor Reparaturen vom Netz trennen, Schutzhandschuhe tragen, die VDE 0701-Richtlinien beachten
Ersatzteile erhältlich	Türdichtung, Scharniere, Einlegeböden, Ablagen, Schalen, LED-Beleuchtungen
Reparierbarkeit	Einige Teile vom Benutzer reparierbar (Dichtung, Ablagen, Schalen), Beleuchtung bleibt dem Kundendienst vorbehalten
Mitgeliefertes Zubehör	CoolFresh-Schale, Gemüseschale, ausziehbare Ablagen, Trennstück für Schale

Häufig gestellte Fragen - KI8526DF0 NEFF

Wie stelle ich die Temperatur meines Neff KI8526DF0 Kühlschranks ein?

Verwenden Sie die Bedienelemente im Inneren oder an der Front, um die Temperatur einzustellen. Die empfohlene Temperatur beträgt +4 °C für das Kühlfach. Beachten Sie die Bedienungsanleitung für genaue Einstellungen.

Was tun, wenn die Innenbeleuchtung nicht mehr funktioniert?

Die LED-Beleuchtung ist dem Kundendienst vorbehalten. Trennen Sie das Gerät vom Netz und kontaktieren Sie einen qualifizierten Techniker. Versuchen Sie nicht, die LEDs selbst auszutauschen.

Wie reinige ich meinen Kühlschrank richtig?

Trennen Sie das Gerät vom Netz, entnehmen Sie Lebensmittel und Ablagen. Reinigen Sie das Innere mit einem weichen Tuch und lauwarmem Wasser mit etwas Essig oder milder Seife. Trocknen Sie alles gründlich, bevor Sie das Gerät wieder in Betrieb nehmen.

Mein Kühlschrank macht Geräusche, ist das normal?

Ein leises Geräusch des Kompressors oder des Kältemittelkreislaufs ist normal. Wird das Geräusch laut oder unregelmäßig, überprüfen Sie die Ausrichtung und den Kontakt mit Möbeln. Bei anhaltenden Geräuschen kontaktieren Sie den Kundendienst.

Wo finde ich Ersatzteile für meinen Neff Kühlschrank?

Die Original-Ersatzteile (Dichtungen, Ablagen, Schalen usw.) sind beim Neff-Kundendienst oder bei autorisierten Händlern erhältlich. Verwenden Sie die Modellnummer KI8526DF0.

Wie tausche ich die Türdichtung aus?

Entfernen Sie die alte Dichtung, indem Sie sie aus der Nut ziehen. Erwärmen Sie die neue Dichtung leicht mit einem Fön, um sie zu verformen, und setzen Sie sie dann beginnend an den Ecken in die Nut ein. Weitere Details finden Sie in der Reparaturanleitung.

Die Gemüseschale lässt sich schwer herausnehmen, wie gehe ich vor?

Ziehen Sie die Schale ganz nach vorne, heben Sie sie dann leicht an, um sie aus den Führungen zu lösen. Zum Wiedereinsetzen schieben Sie sie bis zum Anschlag und rasten Sie sie ein.

Kann ich die Türanschlagseite ändern?

Ja, es ist möglich, die Türanschlagseite zu wechseln. Die Montageanleitung beschreibt die Schritte: Scharniere demontieren, Teile übertragen und auf der anderen Seite wieder montieren. Planen Sie zwei Personen für das Handling der Tür ein.

Wie tauen Sie den Kühlschrank ab?

Das Modell KI8526DF0 ist mit einem automatischen No-Frost-System ausgestattet. Manuelles Abtauen ist nicht erforderlich. Wenn sich Eis bildet, überprüfen Sie den Türschluss oder kontaktieren Sie den Kundendienst.

Was tun bei einem längeren Stromausfall?

Halten Sie die Türen geschlossen, um die Kälte so lange wie möglich zu bewahren. Gefrorene Lebensmittel bleiben mehrere Stunden gefroren. Überprüfen Sie nach Rückkehr der Stromversorgung den Zustand der Lebensmittel.

BEDIENUNGSANLEITUNG KI8526DF0 NEFF

2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Страница 10 от 481

2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Page 104 of 481

2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Page 110 of 481

4.2.1 Removing flat hinge

2021-03-10_9001628795 Copyright par BSH Hausgeräte GmbH Pages 170 à 481

Reparatur Hinweise - Kühlschrank

Zu diesem Dokument.... 183

1.1 Wichtige Hinweise: 183
1.1.1 Zweck 183

1.2 Zeichenerklärung.... 183

1.2.1 Gefahrenstufen.... 183

1.2.2 Gefahrensymbole 183

1.2.3 Struktur der Warnhinweise.... 184

1.2.4 Allgemeine Symbole 184

Sicherheit.... 185

2.1 Allgemeine Sicherheitshinweise 185

2.1.1 Alle Hausgeräte 185

Werkzeuge und Hilfsmittel.... 186

Instandsetzen 187

4.1 Austauschen der Türdichtung.... 187

4.1.1 Ausbauen der Türdichtung.... 187

4.1.2 Einbauen der Türdichtung 187

4.2 Austauschen des Flachscharniers 190

4.2.1 Ausbauen des Flachscharniers 190

4.2.2 Einbauen des Flachscharriers.... 191

4.3 Austauschen des Türabstellers.... 192

4.3.1 Ausbauen des Türabstellers 192

4.3.2 Einbauen des Türabstellers 192

4.4 Austauschen der Ablage 193

4.4.1 Ausbauen der Ablage.... 193

4.4.2 Einbauen der Ablage.... 193

4.5 Austauschen der ausziehbaren Ablage.... 194

4.5.1 Ausbauen der ausziehbaren Ablage.... 194

4.5.2 Einbauen der ausziehbaren Ablage.... 194

4.6 Austauschen des Obst- und Gemüsebehälters.... 195

4.6.1 Ausbauen des Obst- und Gemüsebehälters.... 195

4.6.2 Einbauen des Obst- und Gemüsebehälters.... 195

4.7 Austauschen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters 196

4.7.1 Ausbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters.... 196

4.7.2 Einbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters 196

4.8 Austauschen des Frischkühlbehälters 197

4.8.1 Ausbauen des Frischkühlbehälters 197

4.8.2 Einbauen des Frischkühlbehälters 197

4.9 Austauschen der seitlichen LED-Beleuchtung.... 198

4.9.1 Ausbauen der seitlichen LED-Beleuchtung.... 198

4.9.2 Einbauen der seitlichen LED-Beleuchtung 199

4.10 Austauschen des LED-Strahlers 200

4.10.1 Ausbauen des LED-Strahlers 200

4.10.2 Einbauen des LED-Strahlers 201

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.
In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
		Allgemeiner Warnhinweis
		Gefahr durch elektrische Spannung
		Gefahr durch Explosion
		Gefahr von Schnittverletzungen
		Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
		Gefahr durch heiße Oberflächen
		Gefahr durch starkes Magnetfeld
		Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

GEFAHR

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

▶ Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
	Kennzeichnung eines einfachen (nur Text) Tipps

Allg. Symbol Bedeutung
Gewalt		Kennzeichnung eines Links zu einer Videoanleitung
Gewol		Kennzeichnung erforderlicher Werkzeuge
Gesamt		Kennzeichnung erforderlicher Voraussetzungen
Gettal		Kennzeichnung einer Bedingung (Wenn ..., dann ...)
Gestalt		Kennzeichnung eines Ergebnisses
Start Kennzeichnung einer Taste oder Schaltfläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

■ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen.
- Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länder-spezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

■ Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile

■ Schutzhandschuhe tragen.
■ Schwere Bauteile gegen Herabfallen sichern.
■ Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

■ Ausschließlich Originalersatzteile verwenden.

Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!

■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Schutztuch[00342013]	60 cm x 50 cm
Saugnapf[00342224]	∅50 mm
Spezialwerkzeug[00342180]
Torx-Bit TX20[00340865]	6,3 mm (1/4")

Instandsetzen

4.1 Austauschen der Türdichtung

Voraussetzung:

Die Tür ist offen.

4.1.1 Ausbauen der Türdichtung

1. Die Türdichtung aus der Kerbe in der rechten und linken Ecke lösen.

1. Die Türdichtung aus der Kerbe herausziehen.

Die Türdichtung ist entfernt.

4.1.2 Einbauen der Türdichtung

	Die Dicke neuer Türdichtungen kann geringfügig von der Dicke alter Türdichtungen abweichen. Dies hat auf das Schließverhalten und die langfristige Funktion keinen Einfluss.
	Wenn das Gerät mit einstellbaren Scharnieren oder Scharnierbefestigungen ausgestattet ist, kann das Schließverhalten anschließend optimiert werden.
	Die kleinen seitlichen Löcher in der Türdichtung haben eine wichtige Funktion (für Lüftung erforderlich). Es handelt sich hierbei nicht um Produktionsfehler.

Instandsetzen

1. Die Dichtungskerbe auf Beschädigungen überprüfen.

1. ⑨ Wenn die Dichtungskerbe beschädigt ist: - Den Kundendienst kontaktieren.

3.

Leichte Deformationen der Türdichtung sind normal und beeinträchtigen nicht die Funktion. Es wird empfohlen, die Türdichtung vor dem Einsetzen in das Gerät zu begradigen.

Die Türdichtung mit einem Haartrockner oder mit heißem Wasser erwärmen und von Hand in die richtige Form bringen.

1. Die Dichtungsecken oben und unten in die Kerbe drücken.

1. Die gesamte Dichtung Stück für Stück in die Kerbe drücken.

Die Türdichtung ist eingebaut.

Instandsetzen

4.2 Austauschen des Flachscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Möbeltür ist entfernt. Siehe Installationsanleitung.
Die Tür ist offen.

2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Seite 190 von 481

4.2.1 Ausbauen des Flachscharniers

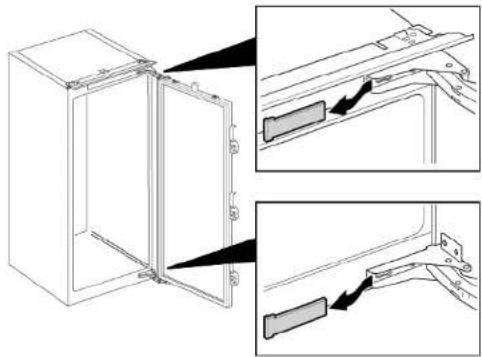

1. Die beiden Scharnierabdeckungen entfernen.


1. 1. Die vier Schrauben lösen (1).

2. Die Tür herausschieben und entfernen (2).

1. 1. Die vier Schrauben entfernen (1).

2. Die Scharniere entfernen (2).

Die Scharniere sind entfernt.

4.2.2 Einbauen des Flachscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.3 Austauschen des Türabstellers

Voraussetzung:

√ Die Tür ist offen.

4.3.1 Ausbauen des Türabstellers

▶ Den Türabsteller anheben.

Der Türabsteller ist entfernt.

4.3.2 Einbauen des Türabstellers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen der Ablage

Voraussetzung:

√ Die Tür ist offen.

4.4.1 Ausbauen der Ablage

▶ Die Ablage herausziehen.

Die Ablage ist entfernt.

4.4.2 Einbauen der Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.5 Austauschen der ausziehbaren Ablage

Voraussetzung:

√ Die Tür ist offen.

4.5.1 Ausbauen der ausziehbaren Ablage

1. Die ausziehbare Ablage herausziehen, bis die Rastnase ausrastet.

1. Die ausziehbare Ablage absenken und seitlich herausschwenken.

2. Die ausziehbare Ablage ist entfernt.

4.5.2 Einbauen der ausziehbaren Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.6 Austauschen des Obst- und Gemüsebehälters

Voraussetzung:

√ Die Tür ist offen.

4.6.1 Ausbauen des Obst- und Gemüsebehälters

1. Den Behälter vollständig herausziehen (1).

2. Den Behälter entfernen (2).

Der Behälter ist entfernt.

4.6.2 Einbauen des Obst- und Gemüsebehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.7 Austauschen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters

Voraussetzung:

Die Tür ist offen.

4.7.1 Ausbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters

1. Die Glasplatte von der Trennplatte entfernen.

1. Den Obst- und Gemüsebehälter entnehmen.→ Seite 195

2. 1. Auf beiden Trennplattenseiten den Hebel an der Unterseite drücken (1).
3. Die Trennplatte nach vorn ziehen (2).

1. Die Trennplatte anheben und seitlich herausschwenken.

Die Trennplatte ist entfernt.

1. 1. Die Abdeckung des Obst- und Gemüsebehälters anheben.

2. Die Abdeckung des Obst- und Gemüsebehälters nach vom ziehen und seitlich herausschwenken.

Die Abdeckung des Obst- und Gemüsebehälters ist entfernt.

4.7.2 Einbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.8 Austauschen des Frischkühlbehälters

Voraussetzung:

√ Die Tür ist offen.

4.8.1 Ausbauen des Frischkühlbehälters

1. Den Frischkühlbehälter nach vorn neigen (1).
2. Den Frischkühlbehälter entfernen (2).

Der Frischkühlbehälter ist entfernt.

4.8.2 Einbauen des Frischkühlbehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.9 Austauschen der seitlichen LED-Beleuchtung

Spezielle Hilfsmittel:

Saugnapf ∅50 mm [00342224]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

▶ Elektroteile sollten von eine Elektrofachkraft repariert werden.

Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
√ Die Kühlraumablagen sind entfernt.

4.9.1 Ausbauen der seitlichen LED-Beleuchtung

1. Den Saugnapf im oberen Drittel der seitlichen LED-Beleuchtung befestigen.

1. Die seitliche LED-Beleuchtung mit dem Saugnapf in einer Drehbewegung nach vorn abziehen.

1. Den elektrischen Anschluss der seitlichen LED-Beleuchtung trennen. Die seitliche LED-Beleuchtung ist entfernt.

4.9.2 Einbauen der seitlichen LED-Beleuchtung

1. Den elektrischen Anschluss der seitlichen LED-Beleuchtung herstellen.
2. Die seitliche LED-Beleuchtung an der entsprechenden Position an der Kühlraumwand montieren (Haken einrasten).
   Die seitliche LED-Beleuchtung ist eingebaut.

Instandsetzen

4.10 Austauschen des LED-Strahlers

Spezielle Hilfsmittel:

Spezialwerkzeug [00342180]
Schlitzschraubendreher Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur
Elektroteile sollten von eine Elektrofachkraft repariert werden.
Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
√ Die Kühlraumablagen sind entfernt.

4.10.1 Ausbauen des LED-Strahlers

1. Die Abdeckung des LED-Strahlers lösen.

1. Die Abdeckung des LED-Strahlers nach innen ziehen und gleichzeitig nach vorn schieben.

1. Das LED-Strahler-Modul lösen.

1. Den elektrischen Anschluss des LED-Strahlers trennen.

Der LED-Strahler ist entfernt.

4.10.2 Einbauen des LED-Strahlers

Der Einbau erfolgt in umgekehrter Reihenfolge.

2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Σελίδα 210 απτό 481

2021-03-10_9001628795 Copyright: BSH Hausgeräte GmbH Oldal 230 ettöl: 481

2021-03-10_9001628795 Diritti d'autore di BSH Hausgeräte GmbH Pagina 250 di 481

2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Strona 324 z 481

2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Página 350 de 481

4.2.1 Remover a dobradiça plana

2021-03-10_9001628795 Copyright BSH Hausgeräte GmbH Pagina 370 de la 481

2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Página 430 de 481

4.2.1 Desmontar la bisagra plana
