KI8526DF0 - Frigorifero NEFF - Manuale utente e istruzioni gratuiti

Marca	Neff
Modello	KI8526DF0
Tipo di prodotto	Frigorifero da incasso
Dimensioni (A x L x P)	177,2 cm x 54,1 cm x 54,8 cm
Peso netto	Circa 68 kg
Alimentazione elettrica	220-240 V / 50 Hz
Classe energetica	E (vecchia classe A+++)
Volume utile frigorifero	Circa 304 L
Funzioni principali	Zona CoolFresh, illuminazione LED laterale e a soffitto, ripiani telescopici, cassetto per verdure con separatore
Sbrinamento	Automatico (No Frost)
Manutenzione e pulizia	Pulire con acqua tiepida e panno morbido, non usare prodotti abrasivi
Sicurezza	Scollegare l'apparecchio prima di qualsiasi riparazione, indossare guanti protettivi, rispettare le istruzioni VDE 0701
Pezzi di ricambio disponibili	Guarnizione porta, cerniere, ripiani, griglie, cassetti, illuminazioni LED
Riparabilità	Alcuni pezzi riparabili dall'utente (guarnizione, griglie, cassetti), illuminazione riservata al servizio assistenza
Accessori inclusi	Cassetto CoolFresh, cassetto per verdure, ripiani telescopici, separatore per cassetto

Domande frequenti - KI8526DF0 NEFF

Come regolare la temperatura del mio frigorifero Neff KI8526DF0?

Utilizzare i comandi situati all'interno o sul pannello frontale per regolare la temperatura. La temperatura consigliata è +4 °C per il vano frigorifero. Consultare il manuale per le impostazioni precise.

Cosa fare se l'illuminazione interna non funziona più?

L'illuminazione LED è riservata al servizio assistenza. Scollegare l'apparecchio e contattare un tecnico qualificato. Non tentare di sostituire i LED da soli.

Come pulire correttamente il mio frigorifero?

Scollegare l'apparecchio, rimuovere gli alimenti e i ripiani. Pulire l'interno con un panno morbido e acqua tiepida con aceto o sapone neutro. Asciugare accuratamente prima di rimettere in funzione.

Il mio frigorifero fa rumore, è normale?

Un leggero rumore del compressore o di circolazione del fluido è normale. Se il rumore diventa forte o irregolare, controllare il bilanciamento e il contatto con i mobili. Contattare il servizio assistenza se persiste.

Dove trovare i pezzi di ricambio per il mio frigorifero Neff?

I pezzi di ricambio originali (guarnizioni, ripiani, cassetti, ecc.) sono disponibili presso il servizio assistenza Neff o rivenditori autorizzati. Utilizzare il numero modello KI8526DF0.

Come sostituire la guarnizione della porta?

Rimuovere la vecchia guarnizione estraendola dalla scanalatura. Riscaldare leggermente la nuova guarnizione con un asciugacapelli per deformarla, quindi inserirla nella scanalatura iniziando dagli angoli. Per maggiori dettagli, consultare il manuale di riparazione.

Il cassetto per verdure è difficile da rimuovere, come fare?

Tirare il cassetto completamente in avanti, quindi sollevarlo leggermente per sganciarlo dalle guide. Per rimontarlo, spingerlo fino all'arresto e agganciarlo.

Posso modificare il senso di apertura della porta?

Sì, è possibile invertire la porta. Il manuale di montaggio descrive i passaggi: smontare le cerniere, trasferire le parti e rimontare dall'altro lato. Prevedere due persone per maneggiare la porta.

Come sbrinare il frigorifero?

Il modello KI8526DF0 è dotato di un sistema No Frost automatico. Non è necessario uno sbrinamento manuale. Se si forma ghiaccio, controllare la chiusura della porta o contattare il servizio assistenza.

Cosa fare in caso di interruzione prolungata di corrente?

Tenere le porte chiuse per conservare il freddo il più a lungo possibile. Gli alimenti congelati rimangono congelati per diverse ore. Dopo il ritorno della corrente, controllare lo stato degli alimenti.

MANUALE UTENTE KI8526DF0 NEFF

▶ Extraire la tablette.

Consigli di riparazione - Frigorifero

i Utilizzo del documento 243

1.1 Avvertenze importanti 243

1.1.1 Scopo 243

1.2 Spiegazione dei simboli 243

1.2.1 Livelli di pericolo 243

1.2.2 Simboli di pericolo.... 243

1.2.3 Struttura degli avvertimenti 244

1.2.4 Simboli generici 244

Sicurezza.... 245

2.1 Note generali sulla sicurezza.... 245

2.1.1 Tutti gli elettrodomestici.... 245

Strumenti e ausili.... 246

Riparazione.... 247

4.1 Sostituzione della guarnizione della porta 247

4.1.1 Smontaggio della guarnizione della porta 247

4.1.2 Montaggio della guarnizione della porta.... 247

4.2 Sostituzione della cerniera piatta 250

4.2.1 Smontaggio della cerniera piatta.... 250

4.2.2 Montaggio della cerniera piatta 251

4.3 Sostituzione del balconcino della porta 252

4.3.1 Smontaggio del balconcino della porta 252

4.3.2 Montaggio del balconcino della porta 252

4.4 Sostituzione del ripiano.... 253

4.4.1 Smontaggio del ripiano....253

4.4.2 Montaggio del ripiano 253

4.5 Sostituzione del ripiano estraibile.... 254

4.5.1 Rimozione del ripiano estraibile 254

4.5.2 Inserimento del ripiano estraibile.... 254

4.6 Sostituzione del cassetto frutta e verdura.... 255

4.6.1 Rimozione del cassetto frutta e verdura.... 255

4.6.2 Inserimento del cassetto frutta e verdura 255

4.7 Sostituzione della divisoria e del coperchio del cassetto frutta e verdura..... 256

4.7.1 Smontaggio della divisoria e del coperchio del cassetto frutta e verdura.... 256

4.7.2 Montaggio della divisoria e del coperchio del cassetto frutta e ver- dura.... 256

4.8 Sostituzione del cassetto a 0 °C....257

4.8.1 Estrazione del cassetto a 0 °C....257

4.8.2 Inserimento del cassetto a 0 °C.... 257

4.9 Sostituzione della luce a barra laterale a LED.... 258

4.9.1 Smontaggio della luce a barra laterale a LED.... 258

4.9.2 Montaggio della luce a barra laterale a LED 259

4.10 Sostituzione del faretto a LED 260

4.10.1 Smontaggio del faretto a LED 260

4.10.2 Montaggio del faretto a LED 261

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 second prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
	Identificazione di un suggerimento speciale (testo e/o grafica)
	Identificazione di un suggerimento semplice (solo testo)
	Identificazione di un link per un video tutorial
	Identificazione degli strumenti necessari
	Identificazione delle condizioni previe necessarie
	Identificazione di una condizione (se ..., allora ...)
	Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
  ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Panno di protezione [00342013]	60 cm x 50 cm
Ventosa [00342224]	∅50 mm
Utensile speciale [00342180]
Punta Torx TX20 [00340865]	6,3 mm (1/4")

Riparazione

4.1 Sostituzione della guarnizione della porta

Prerequisiti:

La porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta dalla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarnizione della porta dalla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

	Lo spessore della nuova guarnizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine.
	Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura.
	I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. if Se la scanalatura della guarnizione è danneggiata.

2. Contattare l'assistenza tecnica.

3. i Una leggera deformazione della guarnizione della porta è normale e non incide sul funzionamento. Si consiglia di raddrizzare la guarnizione della porta prima di inserirla nell'apparecchio.

Riscaldare la guarnizione della porta con un asciugacapelli o acqua calda e ridarle la forma manualmente.

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

1. Premere la guamizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

Riparazione

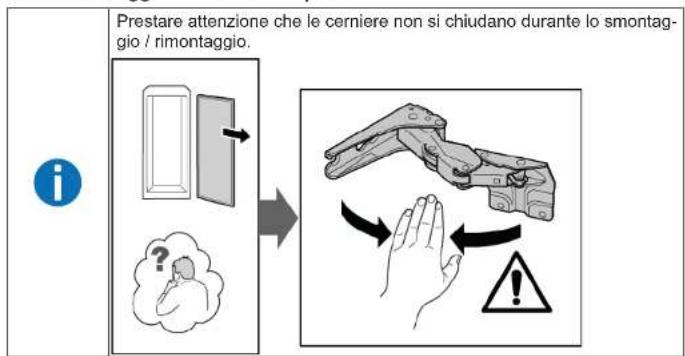

4.2 Sostituzione della cerniera piatta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Il pannello della porta è rimosso. Vedere le Istruzioni di installazione.
La porta è aperta.

4.2.1 Smontaggio della cerniera piatta

1. Togliere le coperture delle due cerniere.


1. 1. Svitare le quattro viti (1).

2. Far scorrere e rimuovere la porta (2).

1. 1. Togliere le quattro viti (1).

2. Togliere le cerniere (2).

→ Le cerniere sono rimosse.

4.2.2 Montaggio della cerniera piatta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione del balconcino della porta

Prerequisiti:

La porta è aperta.

4.3.1 Smontaggio del balconcino della porta

- Tirare il balconcino della porta verso l'alto.

Il balconcino della porta è rimosso.

4.3.2 Montaggio del balconcino della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione del ripiano

Prerequisiti:

La porta è aperta.

4.4.1 Smontaggio del ripiano

▶ Estrarre il ripiano.

Il ripiano è rimosso.

4.4.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione del ripiano estraibile

Prerequisiti:

La porta è aperta.

4.5.1 Rimozione del ripiano estraibile

1. Estrarre il ripiano estraibile fino a sganciare il fermo.

1. Abbassare il ripiano estraibile e girarlo di lato.

2. Il ripiano estraibile è rimosso.

4.5.2 Inserimento del ripiano estraibile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione del cassetto frutta e verdura

Prerequisiti:

La porta è aperta.

4.6.1 Rimozione del cassetto frutta e verdura

▶ 1. Estrarre completamente il cassetto (1).

1. Rimuovere il cassetto (2).

Il cassetto è rimosso.

4.6.2 Inserimento del cassetto frutta e verdura

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione della divisoria e del coperchio del cassetto frutta e verdura

Prerequisiti:

La porta è aperta.

4.7.1 Smontaggio della divisoria e del coperchio del cassetto frutta e verdura

1. Togliere la lastra di vetro dalla divisoria.

1. Togliere il cassetto frutta e verdura.→255

2. 1. Premere la leva nella parte inferiore di entrambi i lati della divisoria (1).
3. Tirare la divisoria in avanti (2).

1. Sollevare la divisoria e ruotarla di lato.

→ La divisoria è rimossa.

1. 1. Sollevare il coperchio del cassetto frutta e verdura.

2. Tirare il coperchio del cassetto frutta e verdura in avanti e girarlo di lato.

Il coperchio del cassetto frutta e verdura è rimosso.

4.7.2 Montaggio della divisoria e del coperchio del cassetto frutta e verdura

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.8 Sostituzione del cassetto a 0 °C

Prerequisiti:

La porta è aperta.

4.8.1 Estrazione del cassetto a 0 °C

1. Inclinare il cassetto a 0 °C in avanti (1).
2. Togliere il cassetto a 0 °C (2).

Il cassetto a 0 °C è rimosso.

4.8.2 Inserimento del cassetto a 0 °C

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.9 Sostituzione della luce a barra laterale a LED

Attrezzi speciali:

Ventosa ∅50 mm [00342224]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

ATTENZIONE

Bordi taglienti!

Ferite da taglio

- Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.
√ I ripiani del comparto frigorifero sono rimossi.

4.9.1 Smontaggio della luce a barra laterale a LED

1. Fissare la ventosa sul terzo superiore della luce a barra laterale a LED.

1. Tirare la ventosa in avanti con la luce a barra laterale a LED con un unico movimento rotatorio.

1. Staccare il collegamento della luce a barra laterale a LED. La luce a barra laterale a LED è rimossa.

4.9.2 Montaggio della luce a barra laterale a LED

1. Collegare il collegamento elettrico della luce a barra laterale a LED.
2. Fissare la luce a barra laterale a LED in posizione sulla parete del comparto (i fermi si agganciano).
   → La luce a barra laterale a LED è montata.

Riparazione

4.10 Sostituzione del faretto a LED

Attrezzi speciali:

Utensile speciale [00342180]
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

ATTENZIONE

Bordi taglienti! Ferite da taglio

- Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.
√ I ripiani del comparto frigorifero sono rimossi.

4.10.1 Smontaggio del faretto a LED

1. Sganciare il coperchio del faretto a LED.

1. Tirare il coperchio del faretto a LED all'interno e contemporaneamente spingerlo in avanti.

1. Staccare il modulo del faretto a LED.

1. Staccare il collegamento elettrico del faretto a LED.

Il faretto a LED è rimosso.

4.10.2 Montaggio del faretto a LED

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

1.2.4 Simbolurile generale 364

Siguranța.... 365

1.2.4 Simbolurile generale

Tabel 3: Simbolurile generale

Siguranța
