MANUAL DE USUARIO VCI21CS THERMADOR

Acerca de este manual 1

Cómo se organiza este manual....1

Seguridad....1

Instrucciones de seguridad importantes .... 1

Operación 3

Antes de usar el electrodoméstico por primera vez 3

Operación 3

Cómo aprovechar al máximo su electrodoméstico 3

Consejos (Para obtener los mejores resultados) 3

Limpieza y mantenimiento 4

Limpieza 4

Mantenimiento 5

Servicio técnico 6

Antes de llamar al servicio técnico 6

Garantía 8

¿Preguntas?

1-800-735-4328

www.thermador.com

5551 McFadden Ave.

¡Esperamos tener noticias suyas pronto!

Acerca de este manual

Cómo se organiza este manual

Este manual contiene diversas secciones:

• La sección Descripción general describe las características y las funciones, incluida una explicación para configurar y operar el panel de control.
• La sección Operación describe cómo operar cada componente y aprovechar al máximo su rendimiento.
• La sección Limpieza y mantenimiento describe cómo limpiar y mantener su electrodoméstico.
• La sección Servicio técnico incluye consejos para resolver los problemas y la garantía.

Antes de usar el electrodoméstico, asegúrese de leer este manual. Preste especial atención a las Instrucciones de seguridad importantes que se encuentran al comienzo del manual.

Seguridad

Instrucciones de seguridad importantes

LEA Y CONSERVE ESTAS INSTRUCCIONES

Instrucciones de seguridad importantes

Seguridad para evitar incendios

• Siempre tenga un detector de humo en funcionamiento cerca de la cocina.
• ADVERTENCIA - PARA REDUCIR EL RIESGO DE INCENDIO OCASIONADO POR GRASA:
  a) Nunca deje las unidades de la superficie sin vigilancia en valores altos. Los derrames por hervor causan humo y salpicaduras grasosas que pueden prenderse fuego. Caliente los aceites despacio a temperaturas bajas o medianas.
  b) Siempre encienda la campana al cocinar a una temperatura alta o al flambear alimentos (p. ej., crepas Suzette, cerezas Jubilee, carne flambeada con granos de pimienta).
  c) Limpie los ventiladores extractores con frecuencia. No se debe permitir la acumulación de grasa en el ventilador ni en el filtro.
  d) Use el tamaño adecuado de olla. Siempre use utensilios de cocina apropiados para el tamaño del elemento de la superficie.
• En el caso de que su ropa o cabello se prendan fuego, arrójese al piso y ruede de inmediato para extinguir las llamas.
• Sofoque las llamas provocadas por alimentos que se prenden fuego, que no sean incendios ocasionados por grasa, con bicarbonato de sodio. Nunca use agua en incendios ocasionados al cocinar.

Seguridad de los niños

Instalación y mantenimiento adecuados

- ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES A PERSONAS EN CASO DE INCENDIO OCASIONADO POR GRASA EN LA PARRILLA, SIGAESTAS INDICACIONES:

a) SOFOQUE LAS LLAMAS con una tapa que ajuste correctamente, una placa para galletas u otra bandeja de metal, luego, apague la hornilla. ASEGÚRESE DE PREVENIR LAS QUEMADURAS. Si las llamas no se apagan de inmediato, EVACUE EL ÁREA Y LLAME AL DEPARTAMENTO DE BOMBEROS.
b) NUNCA LEVANTE UNA OLLA EN LLAMAS, se puede quemar.
c) NO USE AGUA, ni repasadores ni toallas húmedos; puede ocasionar una violenta explosión por vapor.
d) Use un extinguidor SÓLO si:

1) Sabe que tiene un extinguidor Clase ABC y ya sabe cómo usarlo.
2) El incendio es pequeño y se limita al área donde se originó.
3) Alguien llamó al departamento de bomberos.
4) Si puede combatir el incendio con la espalda en dirección a una salida.

• Tenga un extinguidor de incendio disponible, cerca, en un área fácilmente visible y accesible, cerca del horno.

• Si es posible, no ponga el sistema de ventilación en funcionamiento si hay un incendio en la placa. Pero no atraviese el fuego con la mano para apagarla.

• Cuando los niños tienen la edad adecuada para utilizar el electrodoméstico, es responsabilidad legal de los padres o tutores legales asegurarse de que reciban las instrucciones sobre prácticas seguras por parte de personas calificadas.

• No permita que nadie se suba, pare, incline, siente o cuelgue de cualquier parte de un electrodoméstico, especialmente una puerta, cajón calentador o cajón para almacenamiento. Esto puede dañar el electrodoméstico, y la unidad puede caerse y, posiblemente, causar lesiones graves.
• No permita que los niños utilicen este electrodoméstico, a menos que sean supervisados de cerca por un adulto. Los niños y las mascotas no deben quedar solos o sin vigilancia en el área donde se utilice el electrodoméstico. Nunca se les debe permitir jugar cerca del electrodoméstico, independientemente de que esté en funcionamiento o no.

• PRECAUCIÓN: los objetos de interés para niños no deben almacenarse en un electrodoméstico, en gabinetes sobre un electrodoméstico ni en la placa antisalpicaduras. Si los niños se suben a un electrodoméstico para alcanzar estos objetos podrían sufrir lesiones graves.

• Pídale al instalador que le muestre la ubicación del disyuntor o el fusible. Márquelo para recordarlo más fácilmente.

• Este electrodoméstico debe ser correctamente instalado y conectado a tierra por un técnico calificado. Conéctelo sólo a una toma de corriente correctamente conectada a tierra. Para obtener más información, consulte las Instrucciones de instalación.
• Este electrodoméstico ha sido diseñado para el uso doméstico normal de una familia únicamente. No está aprobado para uso en exteriores. Consulte la garantía. Si tiene alguna pregunta, comuníquese con el fabricante.
• No almacene ni utilice productos químicos corrosivos, vapores, materiales inflamables ni productos no alimenticios dentro de este electrodoméstico ni cerca de él. Está específicamente diseñado para usarlo al calentar o cocinar alimentos. El uso de productos químicos corrosivos al calentar o limpiar dañará el electrodoméstico y podría causar lesiones.
• No utilice este electrodoméstico si no funciona correctamente o si ha sido dañado. Comuníquese con un centro de servicio técnico autorizado.
• No repare ni cambie ninguna parte del electrodoméstico, a menos que se recomiende específicamente en este manual. Remita todas las reparaciones a un centro de servicio técnico autorizado por la fábrica.
• PRECAUCIÓN: La grasa acumulada en los filtros puede volver a derretirse y entrar en las aberturas de ventilación.

Operación

Antes de usar el electrodoméstico por primera vez

Nota sobre corrientes de aire: Las corrientes de aire a través de la estufa o placa reducirán la efectividad de la campana. Si es posible, estas corrientes de aire deben prevenirse. La mejor ventilación en la cocina se logra cuando las únicas corrientes de aire que ingresan son las generadas por el propio soplador.

Operación

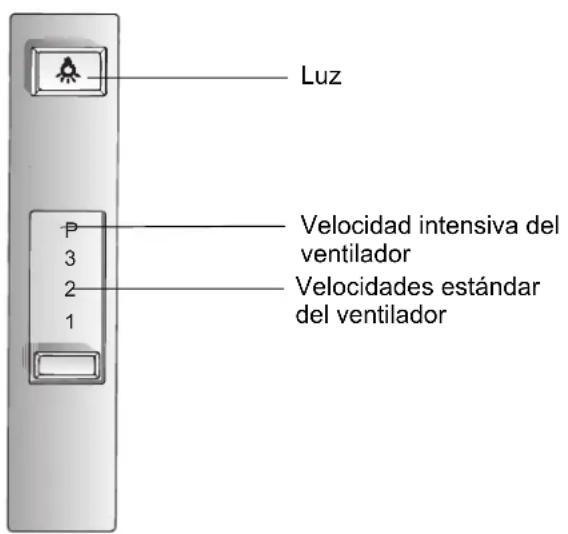

Control (Panel)

Luz P 3 2 1 Velocidad intensiva del ventilador Velocidades estándar del ventilador

Figura 1: Control

Cómo aprovechar al máximo su electro-doméstico

Consejos (Para obtener los mejores resultados)

Debe encender el soplador durante cinco minutos antes de cocinar para establecer las corrientes de aire hacia arriba a través de la campana. De esta manera, cuando se generen calor, humo, humedad, grasa y olores de cocina, estos serán conducidos hacia afuera en lugar de trasladarse a las demás habitaciones. Use las velocidades bajas para uso normal y las velocidades altas para olores y emanaciones fuertes.

Limpieza y mantenimiento

Limpieza

ADVERTENCIA: Asegúrese de que todo el electrodoméstico (incluidos los filtros de grasa y los focos, si corresponde) se haya enfriado y la grasa se haya solidificado antes de intentar limpiar cualquier parte del electrodoméstico.

Limpieza diaria Limpie con agua jabonosa, enjuague y seque.

Pautas de limpieza

Evite usar estos limpiadores ¡NO use los siguientes!

• Esponjas abrasivas como las que están hechas de lana de acero SOS ®, Brillo® o de malla de plástico.
• Limpiadores abrasivos como Comet ®, Ajax® y Zud®.
• Productos inflamables como gasolina o queroseno.

Filtros

PRECAUCIÓN: Mantenga limpios los filtros para evitar los riesgos de incendio. La grasa acumulada en los filtros puede volver a derretirse y entrar en las aberturas de ventilación.

Filtro de aluminio

Se deben limpiar los filtros de aluminio desmontables cuando tienen grasa acumulada. Cuando se utilizan sobre un wok u otra aplicación con mucha grasa, se deben limpiar con mayor frecuencia. Se pueden limpiar con agua y jabón o en un lavavajillas. Cuando los limpie en el lavavajillas, puede producirse una ligera decoloración.

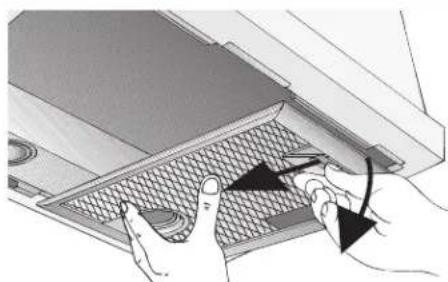

Figura 2: Extracción del filtro de aluminio - Paso 1

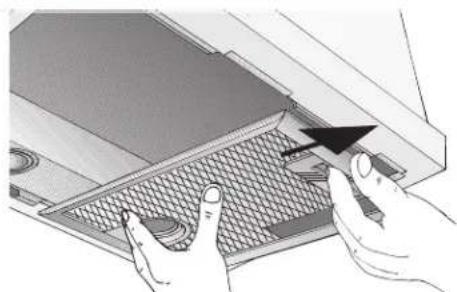

Figura 3: Extracción del filtro de aluminio - Paso 2

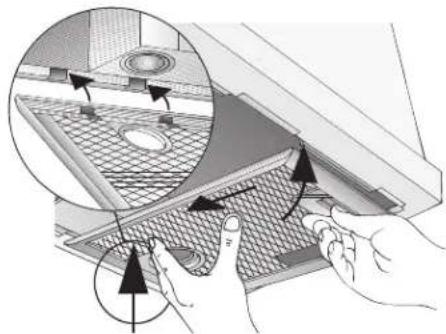

Figura 4: Extracción del filtro de aluminio - Paso 3

Cuadro de limpieza

Tabla 1: Cuadro de limpieza

Pieza o superficie Técnica sugerida Notas
Plástico (Botones) Limpie con agua jabonosa o limpiadores de uso doméstico como Fantastic® o Formula 409®, enjuague bien y seque con un paño suave limpio para que no queden marcas de agua.
Acero inoxidable	Limpie y seque el acero inoxidable en la misma dirección del grano. No haga demasiada presión, ya que podría estropear la superficie. Para sacar las huellas digitales y darle más brillo, use limpiadores como Stainless Steel Magic®.	No deje ningún com-puesto de limpieza en contacto con el acero inoxidable durante períodos largos.
Vidrio Use agua jabonosa tibia	y/o limpiador para ventanas suave.

Mantenimiento

Luces

PRECAUCIÓN: Apague el suministro eléctrico en el disyuntor antes de retirar un foco dañado. No toque los focos inmediatamente después de que hayan estado en uso. Los focos permanecen calientes durante varios minutos.

- ADVERTENCIA: Asegúrese de que el electrodoméstico y las luces se hayan enfriado y de que el suministro eléctrico esté apagado antes de cambiar el (los) foco(s). No hacerlo puede ocasionar una descarga eléctrica o quemaduras.

- La lente (si viene incorporada) debe estar en su lugar al usar el electrodoméstico.

- La lente (si viene incorporada) sirve para proteger el foco contra roturas.

- La lente (si viene incorporada) es de vidrio. Manipúlela con cuidado para que no se rompa. El vidrio roto puede causar una lesión.

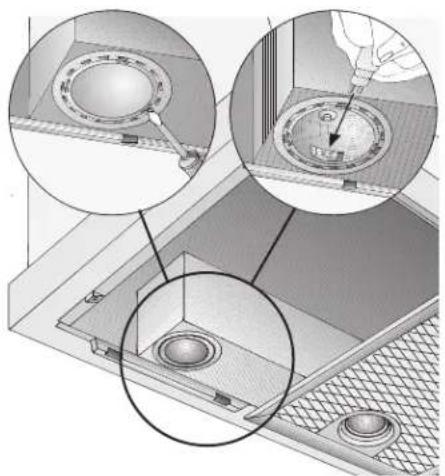

Cambio de focos

Use un foco halógeno de 12 V (20 vatios como máximo) con una base G4 de dos patas.

Nota: NO toque un foco halógeno nuevo con los dedos. Tome el foco con una toalla de papel limpia o un pañuelo de limpieza facial. Los aceites de la piel pueden reducir la vida útil del foco.

Use un destornillador de cabeza plana (o la uña) para retirar la lente.

Jale el foco dañado del portalámparas. Presione las patas de la base del foco en el portalámparas hasta que el foco quede totalmente asentado. Vuelva a colocar la lente a presión.

No use la placa mientras la campana está desarmada, para tener una ventilación adecuada.

Servicio técnico

Antes de llamar al servicio técnico

Use las sugerencias del cuadro que aparece a continuación antes de llamar al servicio técnico para evitar cargos por dichos servicios.

Cuadro de resolución de problemas

Tabla 2: Resolución de problemas

Problema Solución sugerida
Ruidos durante la operación	Un poco de ruido es normal debido a la vibración y al movimiento de aire. Un ruido excesivo indica una de las siguientes condiciones:1. El conducto es muy pequeño2. El conducto es muy grande3. El conducto está suelto4. La transición es muy pequeña o está floja5. Los tornillos para madera no están bien ajustados6. Los tornillos en las partes de la moldura, etc.están flojosConsulte las Instrucciones de instalación para verificar si el conducto es del tamaño adecuado. Ajuste los tornillos.
Hay ruido cuando la unidad está apagada	La aleta de contraflujo en el exterior de la tapa de pared del conducto se mueve con el viento. Esto es normal.
El motor del ventilador no funciona	1. La alimentación eléctrica es insuficiente2. Los cables eléctricos no están correctamente conectadosConsulte las Instrucciones de instalación para obtener más información
Zumbido de las luces Un zumbido ligero es normal
La campana activa el disyuntor	1. Los cables eléctricos no están correctamente conectados2. El circuito no es suficiente.Consulte las Instrucciones de instalación para obtener más información

Cómo obtener servicio técnico o piezas

Placa de datos del producto

Para consultar a un representante de servicio técnico, remítase a la información de contacto que aparece en el frente del manual. Cuando llame, tenga a la mano la información impresa en la placa de datos de su producto.

La placa de datos muestra el modelo y el número de serie. Al solicitar servicio técnico, consulte la placa de datos del electrodoméstico. Está ubicada en el marco cerca del cajón. Abra el cajón para verla.

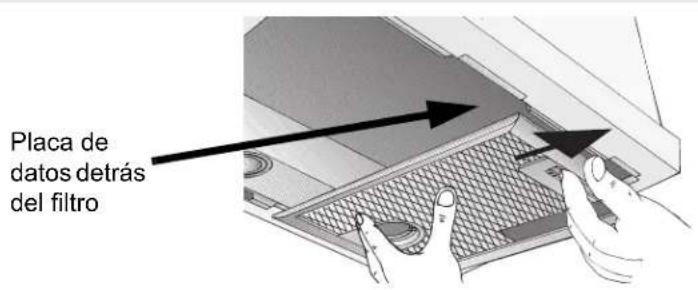

Placa de datos detrás del filtro

Figura 6: Ubicación de la placa de datos

Garantía

Cobertura de esta garantía y a quiénes se aplica:

La garantía limitada otorgada por BSH Home Appliances ("Thermador") en esta Declaración de Garantía Limitada del Producto se aplica únicamente a la Campana extractora a medida Thermador Serie VCI ("Producto") vendida a usted, el primer comprador usuario, siempre que el Producto haya sido comprado: (1) para su uso doméstico (no comercial) normal y haya sido utilizado en todo momento únicamente para fines domésticos normales; (2) nuevo en una tienda minorista (no sea un producto de exhibición, ni un producto vendido "en las condiciones en que se encuentra" ni un modelo devuelto anteriormente) y no esté destinado para reventa ni uso comercial; y (3) dentro de los Estados Unidos o Canadá, y permanezca en todo momento dentro del país de compra original. Las garantías incluidas por el presente se aplican únicamente al primer comprador del Producto y no son transferibles.

Asegúrese de devolver su tarjeta de registro; si bien no es necesario para hacer efectiva la cobertura de la garantía, es la mejor manera para que Thermador le notifique, en el caso poco probable, de un aviso de seguridad o retiro del mercado de un producto.

Duración de la garantía:

Thermador garantiza que el Producto no tiene defectos en los materiales ni en la mano de obra durante un período de trescientos sesenta y cinco (365) días a partir de la fecha de compra. El período precedente comienza a regir a partir de la fecha de compra y no se interrumpirá, dejar sin efecto, extenderá ni suspenderá por ningún motivo.

Reparación/reemplazo como único recurso:

Durante el período de esta garantía, Thermador o uno de sus proveedores de servicio técnico autorizados reparará su Producto sin cargo para usted (con sujeción a determinadas limitaciones especificadas en el presente) si se prueba que su Producto ha sido fabricado con un defecto en los materiales o en la mano de obra. Si se ha intentado de manera razonable para reparar el Producto sin éxito, Thermador reemplazará su Producto (es posible que usted tenga disponibles modelos mejorados, a entera discreción de Thermador, por un cargo adicional). Todas las piezas y los componentes extraídos serán propiedad de Thermador], a su entera discreción. Todas las piezas reemplazadas y/o reparadas se considerarán como la pieza original a los fines de esta garantía, y esta garantía no se extenderá con respecto a dichas piezas. En virtud del presente, la única y exclusiva responsabilidad y obligación de Thermador es únicamente reparar el Producto defectuoso de fábrica, a través de un proveedor de servicio técnico autorizado por Thermador durante el horario normal de oficina. Por cuestiones de seguridad y daños materiales, Thermador recomienda categóricamente que usted no intente reparar el Producto usted mismo ni use un centro de servicio técnico no autorizado; Thermador no tendrá responsabilidad ni obligación alguna por las reparaciones o trabajos realizados por un centro de servicio técnico no autorizado. Si usted prefiere que una persona que no es un proveedor de servicio técnico autorizado trabaje en su Producto, ESTA GARANTÍA SE ANULARÁ AUTOMÁTICAMENTE. Los proveedores de servicio técnico autorizados son aquellas personas o compañías que han sido especialmente capacitadas para manejar los productos de Thermador, y que tienen, según el criterio de Thermador, una reputación superior de servicio al cliente y capacidad técnica (debe tener en cuenta que son entidades independientes y no son agentes, socios, afiliados ni representantes de [Thermador]). Sin perjuicio de lo que antecede, [Thermador] no tendrá responsabilidad ni obligación alguna por el Producto que se encuentre en un área remota (a más de 100 millas de un proveedor de servicio técnico autorizado) o en un lugar, área circundante o entorno que no sea accesible por medios razonables o que sea peligroso, hostil o arriesgado; en cualquier caso, a su solicitud, Thermador de todas maneras pagará por la mano de obra y las piezas y enviará las piezas al proveedor de servicio técnico autorizado más cercano,

pero usted seguirá siendo totalmente responsable por el tiempo de viaje y demás cargos especiales de la compañía de servicio técnico, suponiendo que acepte hacer la visita de servicio técnico.

Garantía limitada extendida: Ninguna

Producto fuera de garantía:

Thermador no tiene obligación alguna, en virtud de la ley o por otro motivo, para otorgarle ninguna concesión, incluidos reparaciones, prorrateos o reemplazo del Producto, con posterioridad al vencimiento de la garantía.

Exclusions de la garantía:

La cobertura de garantía descrita en el presente excluye todos los defectos o daños que no fueron provocados directamente por Thermador, incluidos, entre otros, alguno de los siguientes: (1) uso del Producto de maneras distintas del uso normal, habitual y previsto (incluidos, entre otros, cualquier forma de uso comercial, uso o almacenamiento en exteriores de un producto diseñado para interiores, uso del Producto en aeronaves o embarcaciones); (2) conducta indebida, negligencia, uso indebido, abuso, accidentes, descuido, operación inadecuada, omisión de mantener, instalación inadecuada o negligente, adulteración, omisión de seguir las instrucciones de operación, manipulación inadecuada, servicio técnico no autorizado (incluidos "arreglos" o exploración de los mecanismos internos del electrodoméstico realizados por uno mismo) por parte de cualquier persona; (3) ajuste, alteración o modificación de cualquier tipo; (4) incumplimiento de los códigos, reglamentaciones o leyes de electricidad, plomería y/o construcción locales, municipales o de condado, incluida la omisión de instalar el producto cumpliendo estrictamente con los códigos y reglamentaciones locales de construcción y protección contra incendios; (5) desgaste habitual, derrames de alimentos, líquidos, acumulaciones de grasa u otras sustancias que se acumulen sobre, dentro o alrededor del Producto; y (6) cualquier fuerza y factor externo, elemental y/o ambiental, incluidos, entre otros, lluvia, viento, arena, inundaciones, incendios, aludes de lodo, temperaturas bajas extremas, humedad excesiva o exposición prolongada a la humedad, rayos, sobrecargas eléctricas, fallas estructurales alrededor del electrodoméstico y caso fortuito. En ningún caso, Thermador tendrá responsabilidad ni obligación alguna por los daños ocasionados a los bienes circundantes, incluidos los gabinetes, pisos, techos y demás estructuras u objetos que se encuentren alrededor del producto. También se excluyen de esta garantía las rayas, hendiduras, abolladuras menores y daños estéticos en superficies externas y piezas expuestas; productos en los cuales los números de serie hayan sido alterados, modificados o eliminados; visitas del servicio técnico para enseñarle a usar el Producto o visitas en las que se determine que no hay ningún problema con el Producto; corrección de los problemas de instalación (usted es el único responsable de cualquier estructura y soporte del Producto, incluidas las instalaciones de electricidad y plomería o demás instalaciones de conexión, de la correcta instalación en bases/pisos y de cualquier alteración, incluidos, entre otros, gabinetes, paredes, pisos, repisas, etc.); y el restablecimiento de disyuntores o fusibles. EN LA MEDIDA PERMITIDA POR LA LEY, ESTA GARANTÍA ESTABLECE SUS RECURSOS EXCLUSIVOS CON RESPECTO AL PRODUCTO, INDEPENDIENTEMENTE DE QUE LA RECLAMACIÓN SEA CONTRACTUAL O EXTRACONTRACTUAL (INCLUIDA LA RESPONSABILIDAD OBJETIVA O LA NEGLIGENCIA), O DE CUALQUIER OTRO MODO. ESTA GARANTÍA REEMPLAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS O IMPLÍCITAS. LAS GARANTÍAS IMPLÍCITAS POR LEY, YA SEA DE COMERCIA-BILIDAD O APTITUD PARA UN FIN ESPECÍFICO, O DE CUALQUIER OTRO TIPO, TENDRÁN VIGENCIA ÚNICAMENTE POR EL PERÍODO DE VIGENCIA DE LA PRESENTE GARANTÍA LIMITADA EXPRESA. EN NINGÚN CASO, EL FABRICANTE SERÁ RESPONSABLE POR LOS DAÑOS CONSECUENTES, ESPECIALES, INCIDENTALES, INDIRECTOS, POR "PÉRDIDAS COMERCIALES" Y/O DAÑOS PUNITIVOS, PÉRDIDAS O GASTOS, INCLUIDOS, ENTRE OTROS, TIEMPO FUERA DEL TRABAJO, HOTELES Y/O COMIDAS EN RESTAURANTES, GASTOS DE REMODELACIÓN QUE SUPEREN LOS DAÑOS DIRECTOS, QUE DEFINITIVAMENTE HAYAN SIDO CAUSADOS DE MANERA

Servicio técnico

EXCLUSIVA POR THERMADOR O DE OTRO MODO. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, Y ALGUNOS ESTADOS NO PERMITEN LIMITACIONES CON RESPECTO AL PLAZO DE VIGENCIA DE UNA GARANTÍA IMPLÍCITA, POR LO TANTO, ES POSIBLE QUE LAS LIMITACIONES PRECEDENTES NO SE APLIQUEN. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS, Y TAMBIÉN PUEDEN CORRESPONDERLE OTROS DERECHOS QUE PUEDEN VARIAR SEGÚN EL ESTADO. Ningún intento de alterar, modificar o enmendar la presente garantía entrará en vigencia, a menos que fuera autorizado por escrito por un ejecutivo de BSH.

Cómo obtener el servicio técnico de la garantía:

Para obtener el servicio técnico de la garantía de su Producto, debe comunicarse con el centro de servicio autorizado de Thermador más cercano.

BSH Home Appliances - 5551 McFadden Avenue, Huntington Beach, CA 92649 / 800-735-4328.

Thermador® | An American Icon™

5551 McFadden Avenue, Huntington Beach CA, 92649 · 800-735-4328 · www.thermador.com

9000134575 • 10013 RevB • 10/06 © BSH Home Appliances Corporation • Litho in U.S.A.
