MANUAL DE USUARIO SXN30AE PIONEER

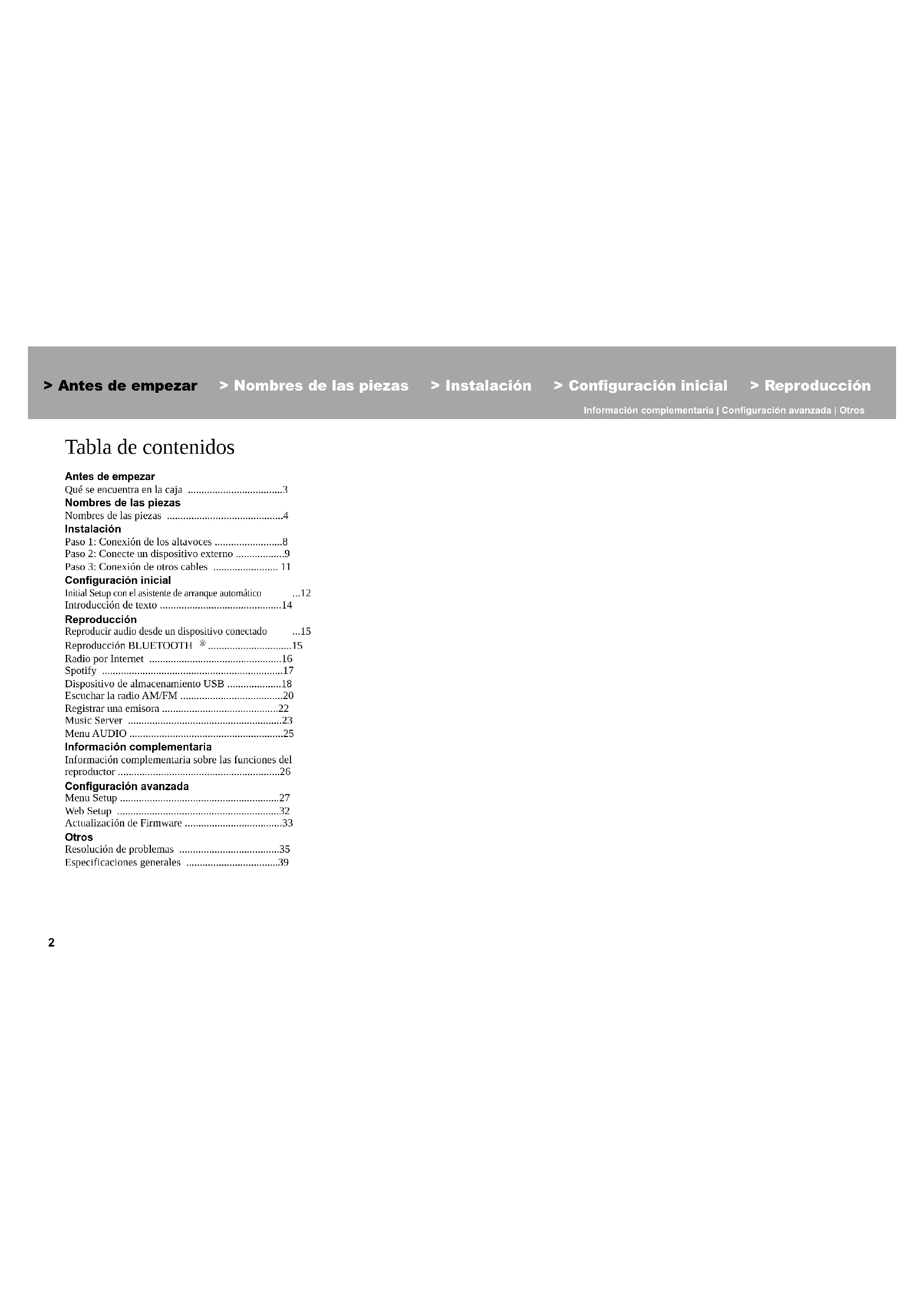

• SN29403238_SX-N30AE_Es.book 1 ページ ２０１７年７月２５日　火曜日　午前１１時４３分2 Antes de empezar Tabla de contenidos Antes de empezar Qué se encuentra en la caja p. 3

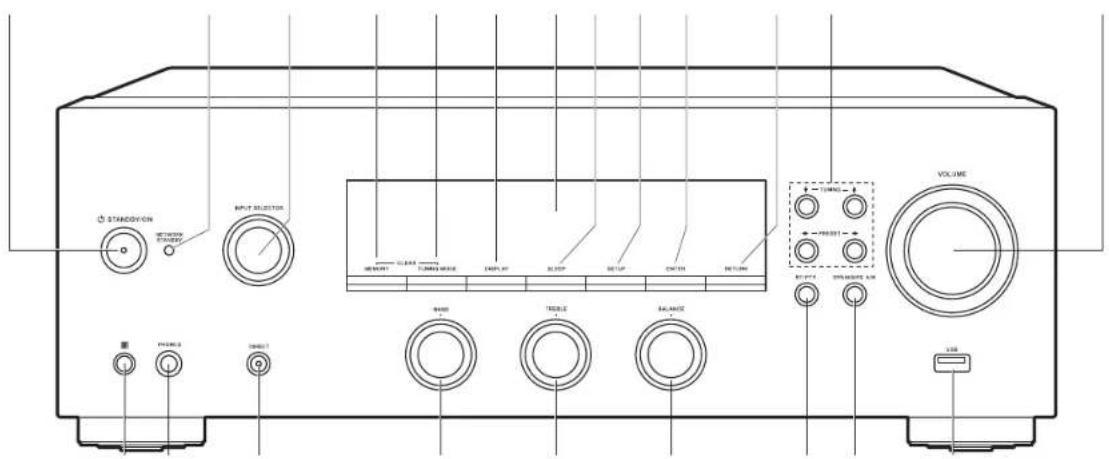

• Nombres de las piezas Nombres de las piezas p. 4
• Instalación Paso 1: Conexión de los altavoces p. 8
• Paso 2: Conecte un dispositivo externo p. 9
• Paso 3: Conexión de otros cables Configuración inicial Initial Setup con el asistente de arranque automático p. 11

Introducción de texto .............................................14 Reproducción Reproducir audio desde un dispositivo conectado

Reproducción BLUETOOTH

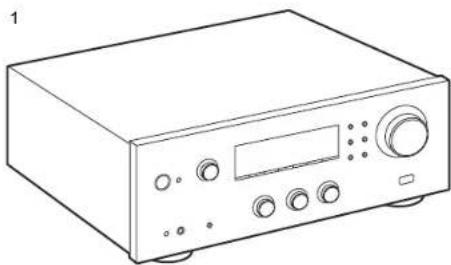

Qué se encuentra en la caja 1. Unidad principal (1)2. Mando a distancia (AXD7746 (RC-907S) ) (1), pilas (AAA/R03) (2)3. Antena FM para interiores (1)4. Antena AM para interiores (1)≥ Manual de instrucciones (este documento) 0 Conecte los altavoces con una impedancia de entre 4 ≠ y 16 ≠. Tenga en cuenta que cuando se conecte a ambos terminales de SPEAKERS A y B, debe conectar altavoces con una impedancia de entre 8 ≠ y 16 ≠ tanto a A como a B.0 El cable de alimentación no debe conectarse hasta que no se hayan completado todas las otras conexiones.0 No aceptamos ninguna responsabilidad por daño causado debido a la conexión de equipos fabricados por otras compañías.0 Puede que se amplíen las funcionalidades mediante actualizaciones de firmware y que los proveedores de servicios cesen su actividad, lo que significa que algunos servicios de red y contenidos puede que no estén disponibles en el futuro. Además, los servicios disponibles podrían variar dependiendo de su zona de residencia.0 Se publicarán más detalles sobre la actualización de firmware en nuestra página web, etc.0 Las especificaciones y las características están sujetas a cambios sin previo aviso. > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros

SN29403238_SX-N30AE_Es.book 3 ページ ２０１７年７月２５日　火曜日　午前１１時４３分4 Nombres de las piezas Nombres de las piezas Panel frontal 1. Botón Í STANDBY/ON2. Indicador NETWORK STANDBY: Se ilumina si la unidad entra en modo de espera cuando las funciones como NET Stby están activadas y siguen funcionando cuando esta unidad está en modo de espera.

3. Mando INPUT SELECTOR: Cambia la entrada a reproducir. Gire el control para cambiar

la fuente en este orden: BD/DVD#SAT/CBL#AUX#GAME#TV#SACD/

CD#PHONO#AM#FM#NET#BLUETOOTH

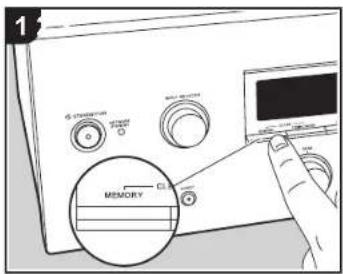

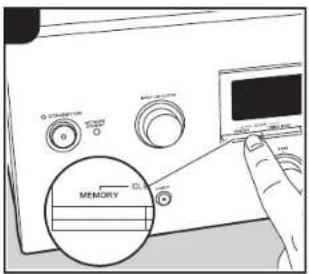

4. Botón MEMORY: Se utiliza para registrar emisoras de radio AM/FM.

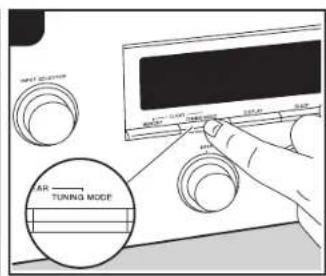

5. Botón TUNING MODE: Cambia la sintonización de una emisora AM/FM entre la

sintonización automática y la sintonización manual.6. Botón DISPLAY: Cambia la información en la pantalla.7. Pantalla (P5)

8. Botón SLEEP: Ajuste el temporizador de apagado. Pulse el botón repetidamente para

seleccionar el tiempo. Una vez transcurrido el tiempo establecido (30, 60 o 90 minutos), la unidad cambia al modo de espera. Si tras el ajuste se pulsa el botón SLEEP, se muestra el tiempo restante hasta el apagado.

9. Botón SETUP: Puede mostrar elementos de configuración avanzada en la pantalla para

disfrutar de una experiencia incluso mejor (P27). Botón ENTER: Pulse este botón para confirmar la selección. Botón RETURN: Devuelve la pantalla al estado anterior durante las operaciones de ajuste. Botones de dirección/ TUNING / PRESET : Mueven el cursor. Cuando escuche transmisiones AM/FM, sintonice la emisora con TUNING o seleccione la emisora registrada con PRESET . VOLUME Sensor del mando a distancia: Recibe señales del mando a distancia. > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros

SN29403238_SX-N30AE_Es.book 4 ページ ２０１７年７月２５日　火曜日　午前１１時４３分5 > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros

El rango de señal del mando a distancia es de unos 16y/5 m, a un ángulo de 20° en el eje perpendicular y 30° a ambos lados. Conector PHONES: Conecte auriculares estéreo con una clavija estándar (Ø1/4"/6,3 mm de diámetro). Botón DIRECT: Selecciona el modo de audición. El modo cambia Direct # Pure Direct # Stereo cada vez que pulsa el botón. Mando BASS: Ajusta los graves. Mando TREBLE: Ajusta los agudos. Mando BALANCE: Ajusta el balance de los sonidos emitidos por los altavoces derechos e izquierdos. Botón RT/PTY: Se utiliza cuando se reciben emisoras que transmiten información de texto (P21). Botón SPEAKERS A/B: Seleccione los terminales para la salida de audio entre SPEAKERS A/B. Conector USB: Un dispositivo de almacenamiento USB está conectado de manera que los archivos de música almacenados se pueden reproducir. También puede suministrar alimentación (máximo 5 V/0,5 A) a dispositivos USB con un cable USB.0 Cuando conecte un HDD que requiera más de 5 V/0,5 A, conéctelo al puerto USB (máximo 5 V/1 A) de la parte trasera de la unidad. Pantalla 1. Puede iluminarse cuando se realizan operaciones con el selector de entrada "NET".2. Se ilumina en las siguientes condiciones.: Cuando se conecta mediante BLUETOOTH: Cuando se conecta mediante Wi-FiNET: Cuando “NET” está seleccionado con el selector de entrada y la unidad está conectada a la red. Parpadeará si la conexión a la red no es correcta.USB: Cuando “NET” está seleccionado con el selector de entrada y la unidad está conectada por USB y el dispositivo USB está seleccionado. Parpadea si el dispositivo USB no está conectado correctamente.DIGITAL: Entran señales digitales y el selector de entrada digital está seleccionado.3. Se ilumina en función del tipo de señales digitales de entrada de audio.4. Se ilumina en las siguientes condiciones.RDS: Recepción de transmisión RDS.TUNED: Recepción de radio AM/FMSTEREO: Recepción de FM estéreo.SLEEP: Se ha configurado el temporizador de apagado.AUTO STBY: Se ha establecido Auto Stby (P28).

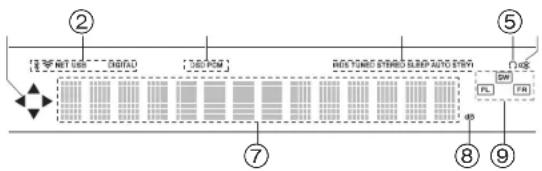

5. Ë: Se ilumina cuando se conectan unos auriculares.

6. Parpadea cuando se encuentra silenciado.7. Muestra información varia sobre las señales de entrada.8. Se ilumina mientras se ajusta el volumen.9. Visualización de altavoz/canal: Muestra el canal de salida de los altavoces.

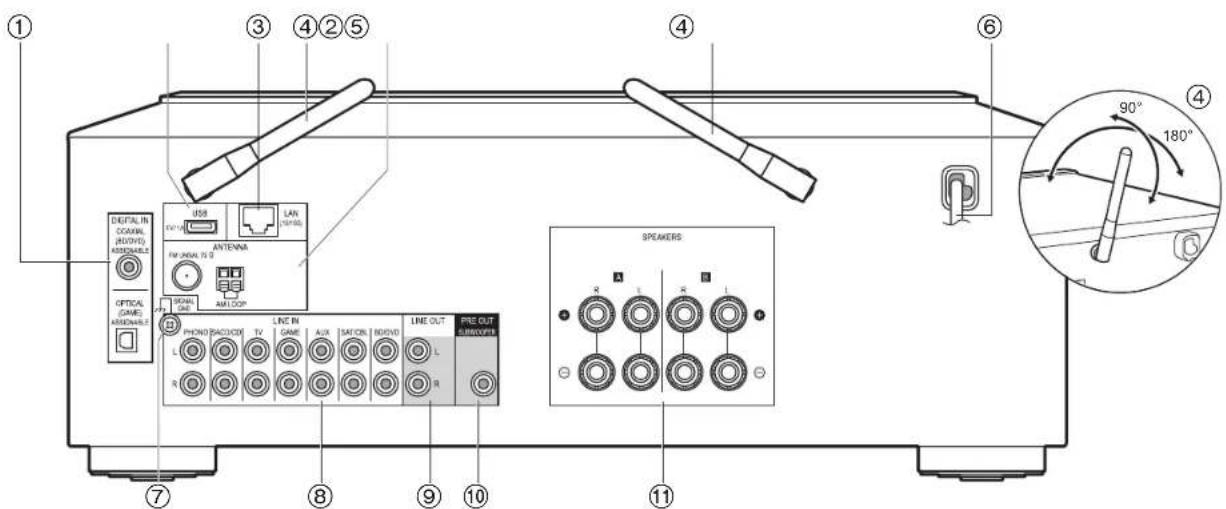

1. Conectores DIGITAL IN OPTICAL/COAXIAL: Introduzca señales de audio digital desde

un dispositivo externo con un cable óptico digital o un cable coaxial digital.

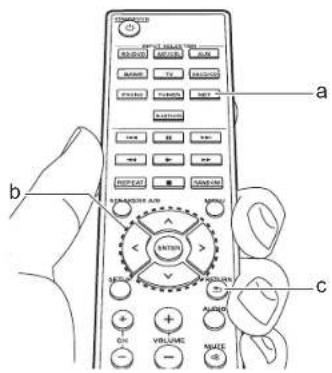

2. Conector USB: Un dispositivo de almacenamiento USB está conectado de manera que

los archivos de música almacenados se pueden reproducir. También puede suministrar alimentación (máximo 5 V/1 A) a dispositivos USB con un cable USB.

3. Conector LAN (10/100): Conecte con la red a través de un cable Ethernet.

4. Antena inalámbrica: Levántela para la conexión Wi-Fi o al utilizar un dispositivo habilitado

con tecnología inalámbrica BLUETOOTH. Ajuste los ángulos de acuerdo con el estado de la conexión.

5. Conectores FM UNBAL 75≠/AM LOOP ANTENNA: Conecte la antena FM para interiores

y la antena AM para interiores suministradas.

6. Cable de alimentación

7. Conector SIGNAL GND: Está conectado el cable de puesta a tierra de la tornamesa.

8. Conectores LINE IN: Introduzca señales de audio desde un dispositivo externo con un

cable de audio analógico.

9. Conectores LINE OUT: Conecte un dispositivo de grabación, como un reproductor de

casetes. Conecte a los conectores LINE IN del dispositivo de grabación usando un cable de audio analógico.

Conector SUBWOOFER PRE OUT: Conecte un subwoofer con alimentación propia con un cable de subwoofer.

Conectores SPEAKERS: Conecte los altavoces con cables de altavoz. Puede conectar un conjunto de altavoces izquierdo y derecho a cada uno de los terminales A/B. > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros 180° 90°

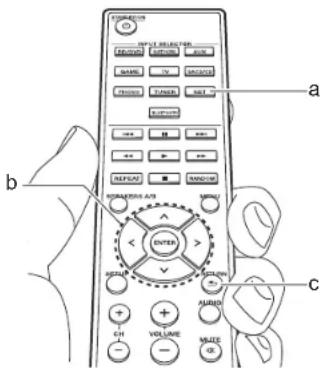

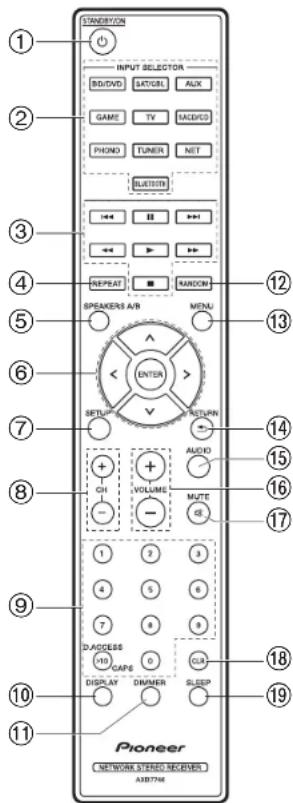

1. Botón Í STANDBY/ON2. Botones INPUT SELECTOR: Cambia la entrada a reproducir.

3. Botones de reproducción: Se usan para controlar la reproducción de un Music Server o

un dispositivo conectado por USB.0 Los botones , no se usan.

4. Botón REPEAT: Utilizado para operaciones de reproducción repetida cuando se

reproduce Music Server o un USB. Cada vez que pulsa el botón, el modo cambia de (repetición de 1 pista), a (repetición de la carpeta).

5. Botón SPEAKERS A/B: Seleccione los terminales para la salida de audio entre

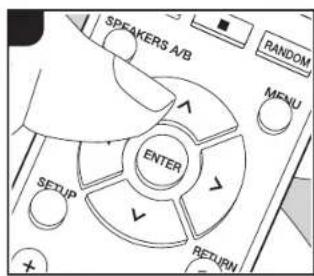

6. Cursores (Arriba / Abajo / Izquierda / Derecha), botón ENTER: Seleccione el elemento

con los cursores y pulse ENTER para confirmar.

7. Botón SETUP: Puede mostrar elementos de configuración avanzada en la pantalla para

disfrutar de una experiencia incluso mejor (P27).

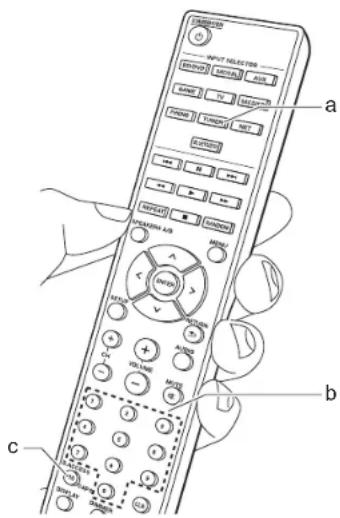

8. Botones CH (i/j): Se utiliza para seleccionar emisoras de radio AM/FM.

9. Botones numerados

Botón DISPLAY: Cambia la información en la pantalla. Cuando se pulsa repetidamente durante la reproducción, puede visualizar información como la fuente de entrada y el formato de entrada. Botón DIMMER: Puede ajustar el brillo de la pantalla en tres pasos. No se puede apagar completamente. Botón RANDOM: Utilizado para operaciones de reproducción aleatoria cuando se reproduce Music Server o un USB. La reproducción aleatoria se activa o desactiva cada vez que pulsa el botón . Botón MENU: Se utiliza para visualizar el menú. Botón RETURN: Devuelve la pantalla al estado anterior durante las operaciones de ajuste. Botón AUDIO: Utilícelo para ajustar "Bass", "Treble", etc. (P25). VOLUME Botón MUTE: Silencia el audio temporalmente. Pulse de nuevo para cancelar el silencio. Botón CLR: Borra todos los caracteres que ha introducido al introducir texto. (P14) Botón SLEEP: Ajuste el temporizador de apagado. Pulse el botón repetidamente para seleccionar el tiempo. Una vez transcurrido el tiempo establecido (30, 60 o 90 minutos), la unidad cambia al modo de espera. Si tras el ajuste se pulsa el botón SLEEP, se muestra el tiempo restante hasta el apagado. > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros

SN29403238_SX-N30AE_Es.book 7 ページ ２０１７年７月２５日　火曜日　午前１１時４３分8 Inst alac ión Paso 1: Conexión de los altavoces Como sistema de altavoces puede conectar dos sistemas, Altavoz A y Altavoz B. Si conecta un único conjunto, utilice los terminales SPEAKERS A. Con un set, utilice altavoces con una impedancia entre 4 ≠ y 16 ≠. Tenga en cuenta que cuando se conecte a ambos terminales de SPEAKERS A y B, debe conectar altavoces con una impedancia de entre 8 ≠ y 16 ≠ tanto a A como a B. Conecte el cable de altavoz de modo que los hilos no sobresalgan de los conectores del altavoz. Si los cables expuestos de los altavoces tocan el panel trasero o los cables + y - se tocan entre sí, el circuito de protección se activará.(*)También puede conectar un subwoofer con un amplificador integrado al conector SUBWOOFER PRE OUT para amplificar aún más la reproducción de graves. Utilice un cable de subwoofer para la conexión. Cuando únicamente el altavoz B está emitiendo audio, no se emitirá audio desde el subwoofer con fuente de alimentación propia. > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros

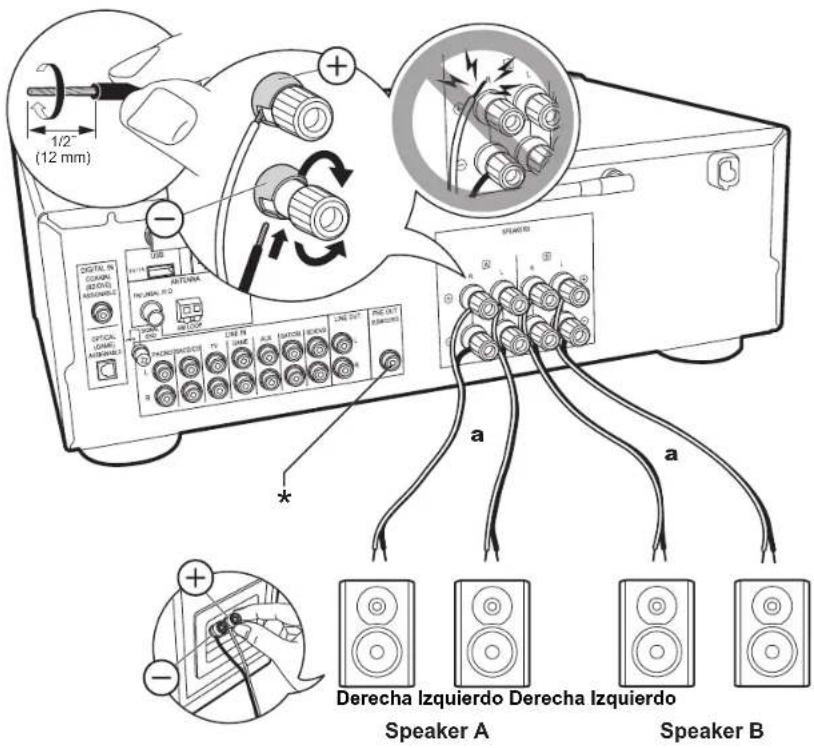

Speaker B Speaker A 1/2˝ (12 mm) Derecha Izquierdo Derecha Izquierdo a Cable de altavoz Setup0 Cuando se conecta como sistema de altavoces B, puede emitir el mismo audio que el sistema de altavoces A cambiando con A/B/A+B. Pulse SPEAKER A/B en el mando a distancia para cambiarlo. La selección cambia en el orden SPEAKER A, SPEAKER B, SPEAKER A+B cada vez que pulsa.0 Si cualquiera de los altavoces conectados tiene una impedancia de 4 ≠ o más hasta menos de 6 ≠, o cuando se conectan sistemas de altavoces a ambos terminales A/B de SPEAKERS, después de completar la Initial Setup, es necesario que realice algunos ajustes en el menú Setup. Pulse SETUP en el mando a distancia y establezca "3. Hardware" - "SpImpedance" en "4≠". (P28) SN29403238_SX-N30AE_Es.book 8 ページ ２０１７年７月２５日　火曜日　午前１１時４３分9

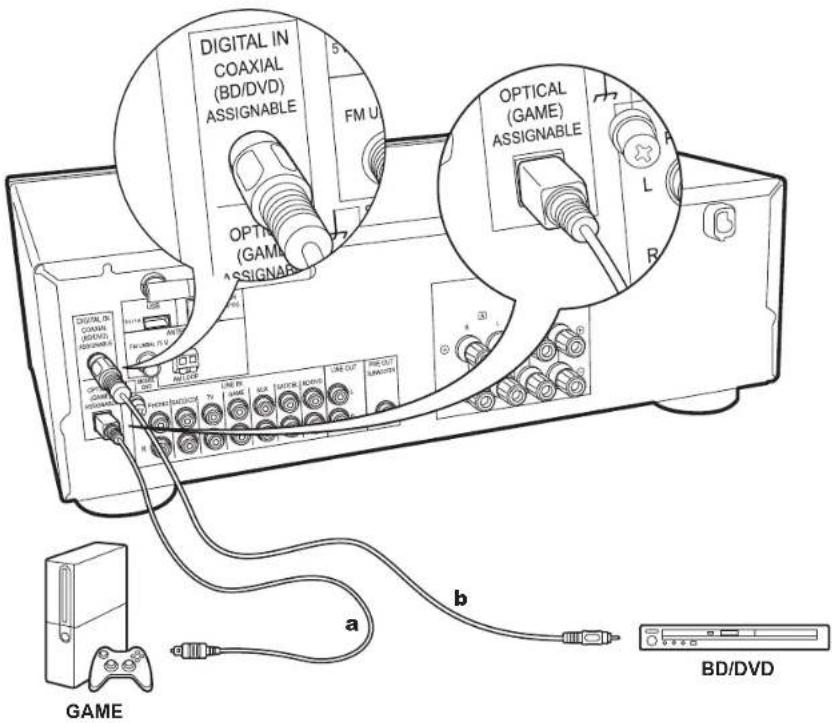

Conecte un dispositivo externo con un cable óptico digital o un cable coaxial digital. Tenga en cuenta que esta unidad está equipada con una "función Opt Wakeup", de modo que cuando se inicia la reproducción en un dispositivo externo conectado al terminal OPTICAL (GAME), la unidad se enciende y INPUT SELECTOR cambia automáticamente. (P29)0 El ajuste predeterminado para la "Opt Wakeup feature" es "Off". Para habilitar esta función, pulse SETUP en el mando a distancia, después en el menú de configuración visualizado ajuste "3. Hardware" - "Opt Wakeup" en "On". (P29)0 Únicamente se puede introducir audio PCM a través de los conectores DIGITAL IN OPTICAL/COAXIAL. Ajuste la salida de audio en el dispositivo externo para emitir PCM. > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros GAME

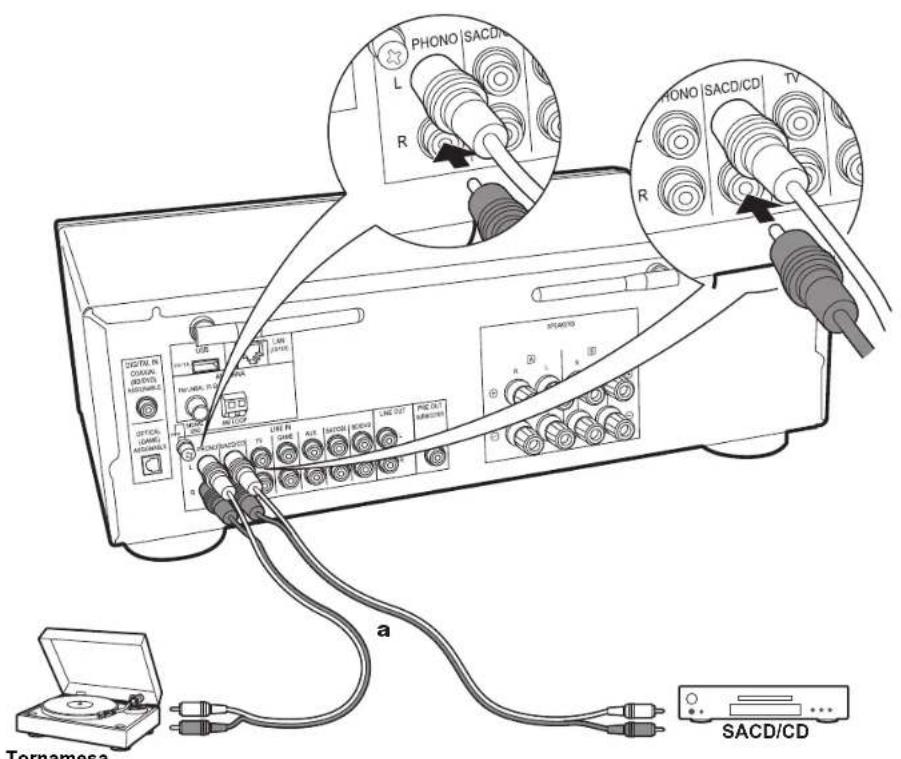

Conecte un dispositivo externo con un cable de audio analógico. Puede conectar una tornamesa que tenga un cartucho de tipo MM al conector PHONO.0 Si la tornamesa tiene un ecualizador de audio integrado, conéctelo a un conector LINE IN distinto del conector PHONO. Además, si la tornamesa usa un cartucho de tipo MC, instale un ecualizador de audio compatible con el cartucho de tipo MC entre la unidad y el tocadiscos, después conéctelo a cualquier conector LINE IN excepto al conector PHONO.Si la tornamesa tiene un cable de toma a tierra, conéctelo al terminal SIGNAL GND. > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros Tornamesa

Paso 3: Conexión de otros cables 1. Conexión de redConecte esta unidad a la red usando una LAN con cable o Wi-Fi (LAN sin cables). Podrá disfrutar de funciones de red, como la radio por internet, si conecta la unidad a la red. Si realiza la conexión mediante LAN con cable, conecte al enrutador con un cable Ethernet al puerto LAN como se muestra en la ilustración Para conectar mediante Wi-Fi, seleccione "Wi-Fi" en Initial Setup (P12) y configure la conexión.2. Conexión de antena AM, FMMueva la antena mientras reproduce la radio para encontrar la posición con mejor recepción. Utilice una chincheta o similar para fijar la antena FM para interiores a la pared.Antena FM para interiores3. Conexión del cable de alimentaciónEl cable de alimentación debe conectarse sólo después de que todas las otras conexiones se hayan completado. > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros

Cable de alimentación SN29403238_SX-N30AE_Es.book 11 ページ ２０１７年７月２５日　火曜日　午前１１時４３分12 Configuración inicial Initial Setup con el asistente de arranque automático Puesta en marcha: Cuando pulsa , "Now Initializing..." aparece en la pantalla. Después de esto, cuando "Now Initializing..." desaparece, puede comenzar a utilizar la unidad. Configuración de la conexión Wi-Fi Cuando encienda la unidad por primera vez, se mostrará automáticamente la pantalla Network Setup, donde podrá configurar fácilmente la conexión Wi-Fi.Para establecerla, seleccione el elemento con los cursores del mando a distancia y pulse ENTER para confirmar.0 Para volver a la pantalla anterior, pulse RETURN.1. Pulse ENTER cuando aparezca "Network Setup".2. Para realizar la configuración de Wi-Fi, seleccione "Wi-Fi". Si lo ha conectado con un cable Ethernet, seleccione "Wired(Exit)" con Arriba/Abajo en el mando a distancia y pulse ENTER.Si seleccionó "Wi-Fi", pulse ENTER. Después de que se > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros Network Setup

visualice "Searching...", la pantalla cambia para mostrar los ajustes SSID. 0 Para rehacer la configuración inicial, pulse SETUP en el mando a distancia y ajuste "5. Network" - "Wi-Fi" en "On". Después seleccione "Wi-Fi Setup". Configuración De la lista de SSID de puntos de acceso como routers LAN inalámbricos, seleccione el SSID requerido y realice los ajustes.

1. Seleccione el SSID del punto de acceso al que desea

conectarse con Arriba/Abajo en el mando a distancia y pulse ENTER.

2. Seleccione "Enter Password" o "Push Button" con

Arriba/Abajo en el mando a distancia y pulse ENTER. Si el punto de acceso tiene un botón de conexión automática, seleccionando "Push Button" puede conectarse sin introducir una contraseña.

3. Si selecciona "Enter Password", introduzca la contraseña

del punto de acceso. Para información sobre cómo introducir texto, consulte "Introducción de texto" (P14). Si selecciona "Push Button", entonces después de mantener pulsado el botón de configuración automática del punto de acceso durante el tiempo requerido, pulse ENTER en el mando a distancia.

4. Después de que aparezca "Now Connecting", la

información de la pantalla cambia una vez que se haya completado la configuración Wi-Fi. 0 Si aparece "Retry" en la pantalla, pulse ENTER para volver a intentar la configuración. Cuando el punto de acceso no se muestra Pulse el botón de Derecha en el mando a distancia para seleccionar "Other..." y después pulse ENTER. Configurar introduciendo el SSID del punto de acceso al que quiere conectarse.

1. Introduzca el SSID. Para información sobre cómo

introducir texto, consulte "Introducción de texto" (P14).

2. Seleccione el método de autenticación con Arriba/Abajo

en el mando a distancia y pulse ENTER. 0 Si selecciona "None", continúe con el paso 3. Si selecciona "WEP", "WPA" o "WPA2", introduzca la contraseña y confirme.

3. Después de que aparezca "Now Connecting", la

información de la pantalla cambia una vez que se haya completado la configuración Wi-Fi. 0 Si aparece "Retry" en la pantalla, pulse ENTER para volver a intentar la configuración. My SSID Enter PasswordPush Button Security : WPA2Security : WPASecurity : WEPSecurity : None > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros SN29403238_SX-N30AE_Es.book 13 ページ ２０１７年７月２５日　火曜日　午前１１時４３分14 > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros Introducción de texto Para la introducción de texto, contraseñas, etc., se utiliza el siguiente procedimiento.1. Seleccione los caracteres o símbolos con Arriba/Abajo/Izquierda/Derecha (a).2. Pulse ENTER (a) para confirmar el carácter seleccionado. Repítalo para introducir texto.0 Pulse CAPS (b) para cambiar los caracteres introducidos, por ejemplo, para cambiar entre mayúsculas y minúsculas.0 Pulse CLR (c) para borrar todos los caracteres introducidos.3. Después de completar la introducción, seleccione "OK" con Arriba/Abajo/Izquierda/Derecha (a) y pulse ENTER (a). Caracteres que pueden introducirse Space: Se introduce un espacio sencillo del tamaño de un carácter.

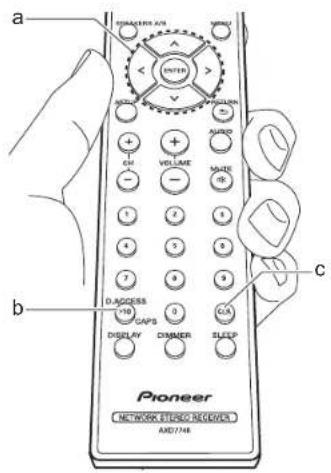

A/a: Cambia entre los caracteres mostrados. (a A) (izquierda) / (derecha) : Seleccionar para mover el cursor.BS (retroceso): Elimina un carácter a la izquierda del cursor. El cursor se mueve hacia la izquierda.OK: Confirma el contenido introducido. SN29403238_SX-N30AE_Es.book 14 ページ ２０１７年７月２５日　火曜日　午前１１時４３分15

Reproducción > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros Reproducir audio desde un dispositivo conectado Operaciones básicasPuede reproducir el audio desde dispositivos externos conectados como reproductores de discos Blu-ray a través de esta unidad.Realice el siguiente procedimiento cuando la unidad esté encendida.1. Pulse el selector de entrada (a) en el mando a distancia con el mismo nombre que el conector al que ha conectado el reproductor para cambiar la entrada.Por ejemplo, pulse el botón BD/DVD para reproducir el reproductor conectado al conector BD/DVD. Pulse TV para escuchar el sonido de la TV.2. Inicie la reproducción en el reproductor conectado.

Reproducción BLUETOOTH

Puede reproducir música de forma inalámbrica en un teléfono inteligente u otro dispositivo habilitado con tecnología inalámbrica BLUETOOTH. Realice el siguiente procedimiento cuando la unidad esté encendida.Emparejado1. Cuando pulsa el botón BLUETOOTH, en la pantalla de esta unidad se muestra "Now Pairing..." y el modo de emparejamiento se activa.2. Active (encienda) la función BLUETOOTH del dispositivo con tecnología inalámbrica BLUETOOTH, después seleccione esta unidad entre los dispositivos mostrados. Si se le pide una contraseña, introduzca “0000”.0 Esta unidad se muestra como "Pioneer SX-N30AE XXXXXX". Para conectar otro dispositivo con tecnología inalámbrica BLUETOOTH, mantenga pulsado BLUETOOTH hasta que se muestre "Now Pairing...", después realice el paso 2. Esta unidad puede almacenar la información de hasta ocho dispositivos emparejados. El área de cobertura es de unos 48

/15 metros. Tenga en cuenta que la conexión con todos los dispositivos habilitados con tecnología inalámbrica BLUETOOTH no siempre está garantizada.Reproducción1. Realice el procedimiento de conexión en el dispositivo habilitado con tecnología inalámbrica BLUETOOTH.La entrada en esta unidad cambia automáticamente a "BLUETOOTH".2. Reproduzca los archivos de música. Suba el volumen del dispositivo con tecnología inalámbrica BLUETOOTH hasta un nivel adecuado. Debido a las características de la tecnología inalámbrica BLUETOOTH, el sonido producido en esta unidad puede llevar un ligero retraso respecto al sonido reproducido en el dispositivo con tecnología inalámbrica BLUETOOTH activado. PioneerSX-N30AEXXX

Now Pairing . . . SN29403238_SX-N30AE_Es.book 15 ページ ２０１７年７月２５日　火曜日　午前１１時４３分16 > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros Radio por Internet Puede utilizar servicios de radio por internet como TuneIn Radio, Pandora, Deezer o TIDAL conectando esta unidad a una red con conexión a internet.0 Es necesario que la red esté conectada a internet para reproducir servicios de radio por internet.0 Dependiendo del servicio de radio por internet, puede que sea necesario que el usuario se registre antes desde su ordenador. Consulte en el sitio web de cada uno de estos servicios la información pertinente.0 Puede que se amplíen las funcionalidades mediante actualizaciones de firmware y que los proveedores de servicios cesen su actividad, lo que significa que algunos servicios de red y contenidos puede que no estén disponibles en el futuro.ReproducciónRealice el siguiente procedimiento cuando la unidad esté encendida.1. Pulse NET (a) en el mando a distancia.2. Con los cursores Arriba/Abajo (b) del mando a distancia, seleccione "TuneIn Radio", por ejemplo, y después pulse ENTER (b).3. Utilice los cursores Arriba/Abajo (b) del mando a distancia para seleccionar emisoras de radio y programas, después pulse ENTER para reproducir (b). 0 Para volver a la pantalla anterior, pulse RETURN (c).

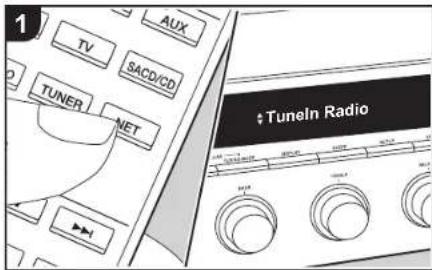

TuneIn Radio PandoraDeezerPandoraPandoraTuneIn RadioDeezerTIDALMenús del servicio de radio por internetPuede registrar determinadas emisoras como favoritas o eliminar otras previamente guardadas como tales. El menú que se muestre dependerá del servicio seleccionado en ese momento.Aparece un menú en la pantalla cuando pulsa MENU en el mando a distancia mientras se está reproduciendo una emisora de radio.Para operar, pulse Arriba/Abajo en el mando a distancia para seleccionar el menú y pulse ENTER para confirmar su selección.Acerca de la Cuenta TuneIn RadioCrear una cuenta en el sitio web de TuneIn Radio (tunein.com) e iniciar sesión desde la unidad le permite añadir automáticamente emisoras de radio favoritas y programas a su carpeta "My Presets" de la unidad a medida que las sigue en el sitio web. "My Presets" se muestra por debajo de TuneIn Radio.Para visualizar una emisora de radio registrada en "My Presets", debe iniciar sesión en TuneIn Radio desde la unidad. Para iniciar sesión, seleccione "Login" - "I have a TuneIn account" en la lista superior de "TuneIn Radio" en la unidad y, a continuación, introduzca su nombre de usuario y contraseña.0 Si selecciona "Login" en esta unidad, puede utilizar el código de registro mostrado para asociar este dispositivo en la sección My Page de la web TuneIn Radio de modo que pueda iniciar sesión en "Login" - "Login with a registration code" sin tener que introducir su nombre de usuario y contraseña.

Spotify Podrá reproducir Spotify Connect si conecta la unidad a la misma red que un smartphone o tableta.0 Para reproducir Spotify Connect, es necesario que instale la aplicación Spotify en su teléfono inteligente o tableta. También es necesario que cree un cuenta premium de Spotify.– Consulte el siguiente enlace para configurar Spotify: www.spotify.com/connect/ Reproducción 1. Conecte el teléfono inteligente al punto de acceso al que está conectada esta unidad.2. Abra la aplicación Spotify.3. Reproduzca la pista en la aplicación Spotify y después, tras cambiar a la pantalla para controlar la reproducción, toque "Devices Available" en la parte inferior de la pantalla.4. Seleccione esta unidad.5. La unidad se encenderá automáticamente, el selector de entrada cambiará a NET y se iniciará la transmisión de Spotify.0 Si "3. Hardware" - "NET Stby" está configurado como "Off" en el menú Setup, encienda la unidad manualmente y pulse NET en el mando a distancia. > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros Wi-FiDevicesAvailable Device PioneerSX-N30AEXX

SN29403238_SX-N30AE_Es.book 17 ページ ２０１７年７月２５日　火曜日　午前１１時４３分18 Dispositivo de almacenamiento USB Operaciones básicasPuede reproducir archivos de música almacenados en un dispositivo de almacenamiento USB.Realice el siguiente procedimiento cuando la unidad esté encendida.1. Conecte el dispositivo de almacenamiento USB con los archivos de música en el puerto USB en el panel frontal o trasero de la unidad.2. Pulse NET (a) en el mando a distancia.3. Pulse los cursores Arriba/Abajo (b) en el mando a distancia, seleccione "USB Front" o "USB Rear" en la pantalla y después pulse ENTER (b).0 Si el indicador “USB” parpadea en la pantalla, compruebe que el dispositivo de almacenamiento USB esté conectado correctamente.0 No desconecte el dispositivo de almacenamiento USB mientras en la pantalla aparezca el mensaje "Connecting...". Esto podría ocasionar un mal funcionamiento o corrupción de datos.4. Pulse ENTER (b) en el mando a distancia después de que se haya completado la lectura.5. Pulse los cursores Arriba/Abajo (b) en el mando a distancia para seleccionar la carpeta y el archivo de música y después pulse ENTER (b) para iniciar la reproducción.0 Para volver a la pantalla anterior, pulse RETURN (c).0 El puerto USB de esta unidad cumple con el estándar USB 2.0. Puede que la velocidad de transferencia sea insuficiente para algunos de los contenidos que reproduzca, lo que podría causar interrupciones en el sonido.Formatos de audio compatiblesEsta unidad es compatible con los siguientes formatos de archivos de música. Tenga en cuenta que los archivos de sonido que están protegidos por las leyes de derechos de autor no se pueden reproducir en esta unidad.MP3 (.mp3/.MP3):0 Formatos compatibles: MPEG-1/MPEG-2 Audio Layer 3 Tasas de muestreo compatibles: 44,1 kHz, 48 kHz0 Tasas de bits compatibles: Entre 8 kbps y 320 kbps y VBRWMA (.wma/.WMA): Tasas de muestreo compatibles: 44,1 kHz y 48 kHz0 Tasas de bits compatibles: Entre 5 kbps y 320 kbps y VBR0 Los formatos WMA Pro/Voice/WMA Lossless no son compatibles. > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros USB Front

SN29403238_SX-N30AE_Es.book 18 ページ ２０１７年７月２５日　火曜日　午前１１時４３分> Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros

WAV (.wav/.WAV): Los archivos WAV incluyen audio digital PCM sin comprimir.

Bit de cuantificación: 8 bits, 16 bits, 24 bits AIFF (.aiff/.aif/.AIFF/.AIF): Los archivos AIFF incluyen audio digital PCM sin comprimir.

Tasas de muestreo compatibles: 2,8 MHz y 5,6 MHz 0 Son compatibles los archivos de tasa de bits variable (VBR). Sin embargo, el tiempo de reproducción podría no visualizarse correctamente. 0 Esta unidad es compatible con la reproducción sin pausas del dispositivo de almacenamiento USB en las siguientes condiciones. Cuando se reproducen archivos WAV, FLAC y Apple Lossless (sin pérdidas) de forma continua con el mismo formato, frecuencia de muestreo, canales y tasa de bits de cuantificación. Requisitos del dispositivo 0 Tenga en cuenta que no está garantizado el funcionamiento con todos los dispositivos de almacenamiento USB. 0 Esta unidad puede utilizar dispositivos de almacenamiento USB que cumplan con los estándares de la clase de dispositivos de almacenamiento. Esta unidad también es compatible con dispositivos de almacenamiento USB que usan formatos de sistemas de archivos FAT16 o FAT32. 0 Si el dispositivo de almacenamiento USB ha sido particionado, cada sección será tratada como un dispositivo independiente. 0 Se pueden visualizar hasta 20.000 canciones por carpeta y las carpetas se pueden anidar hasta en 16 niveles. 0 Los concentradores USB y los dispositivos de almacenamiento USB con funciones de concentrador no son compatibles. No conecte a la unidad estos dispositivos. 0 Los dispositivos de almacenamiento USB con función de seguridad no son compatibles con esta unidad. 0 Si conecta una unidad de disco duro USB al puerto USB de la unidad, le recomendamos que utilice el adaptador de CA para alimentarlo. 0 El soporte insertado al lector de tarjetas USB podría no estar disponible en esta función. Además, dependiendo del dispositivo de almacenamiento USB, la correcta lectura del contenido podría no ser posible. 0 No aceptaremos ninguna responsabilidad por la pérdida o daños a los datos almacenados en un dispositivo de almacenamiento USB cuando se usa dicho dispositivo con esta unidad. Le recomendamos hacer una copia de seguridad de los archivos de música importantes anticipadamente. SN29403238_SX-N30AE_Es.book 19 ページ ２０１７年７月２５日　火曜日　午前１１時４３分20 Escuchar la radio AM/FM Con el sintonizador integrado, puede recibir emisoras de radio AM/FM en esta unidad. Realice el siguiente procedimiento cuando la unidad esté encendida. ∫ Sintonización de una emisora de radio Sintonización automática 1. Pulse repetidamente TUNER (a) en el mando a distancia y seleccione "AM" o "FM".2. Pulse TUNING MODE en la unidad principal de modo que "TunMode : Auto" aparezca en la pantalla.3. Al pulsar los botones de cursor Arriba/Abajo (b) del mando a distancia, se inicia la sintonización automática y la búsqueda se detiene cuando se encuentra una emisora. Cuando se sintoniza una emisora de radio, el indicador “TUNED” se enciende en la pantalla. Cuando se sintoniza una emisora de radio FM estéreo, el indicador "STEREO" se ilumina.Cuando la recepción de las emisiones FM es de mala calidad:Siga el procedimiento para "Sintonización manual" de la siguiente sección. Tenga en cuenta que si sintoniza manualmente, la recepción de transmisiones FM será en monoaural en vez de estéreo, independientemente de la sensibilidad de recepción.Sintonización manualSi sintoniza manualmente, la recepción de transmisiones FM será en monoaural en vez de estéreo, independientemente de la sensibilidad de recepción.1. Pulse repetidamente TUNER (a) en el mando a distancia y seleccione "AM" o "FM".2. Pulse TUNING MODE en la unidad principal de modo que "TunMode : Manual" aparezca en la pantalla.3. Mientras pulsa los botones de cursor Arriba/Abajo (b) en el mando a distancia, seleccione la emisora de radio deseada.0 La frecuencia cambia en 1 paso cada vez que se pulsan los botones Arriba/Abajo. La frecuencia cambia continuamente si se mantiene pulsado el botón y se detiene cuando el botón se suelta. > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros

SN29403238_SX-N30AE_Es.book 20 ページ ２０１７年７月２５日　火曜日　午前１１時４３分> Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros

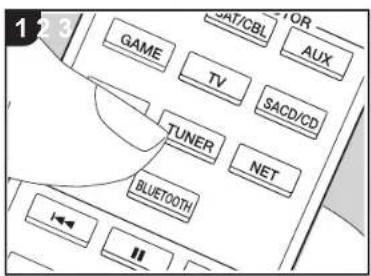

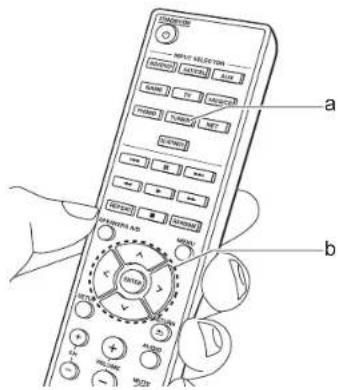

Sintonización de emisoras por frecuencia Esto le permite introducir directamente la frecuencia de la emisora de radio que desea escuchar.1. Pulse el botón TUNER (a) del mando a distancia repetidamente para seleccionar "AM" o "FM".2. Pulse el botón D.ACCESS (c) en el mando a distancia.3. Introduzca la frecuencia de la emisora de radio en un máximo de 8 segundos usando los botones numéricos (b) del mando a distancia.0 Para introducir, por ejemplo, 87,5 (FM), pulse 8, 7, 5 o 8, 7, 5, 0. Si el número introducido es incorrecto, pulse de nuevo el botón D.ACCESS y vuelva a introducirlo.Ajuste del paso de frecuencia AM:Pulse SETUP en el mando a distancia y después use los botones de cursor y ENTER del mando a distancia para seleccionar "3. Hardware" - "AM Freq" y elija el paso de frecuencia para su región. Tenga en cuenta que cuando se cambia este ajuste, se borran todos los preajustes de radio. ∫ Uso de RDS RDS corresponde a las iniciales de Radio Data System (Sistema de datos de radio, por sus siglas en inglés) y es un método para transmitir datos en señales de radio FM. En las regiones donde se usa RDS, el nombre de la emisora de radio aparece cuando se sintoniza una emisora que emite información sobre su programación. Además, cuando en este estado pulse RT/PTY en la unidad principal, podrá utilizar las siguientes funciones. Visualización de información de texto (radiotexto) 1. Cuando el nombre de la emisora de radio aparezca en la pantalla, pulse RT/PTY en la unidad principal una vez.La información en texto difundida por la emisora (radiotexto) se desplazará por la pantalla. "No Text Data" se visualiza cuando no hay información de texto disponible. Búsqueda de emisoras por tipo de programa 1. Cuando el nombre de la emisora de radio aparezca en la pantalla, pulse RT/PTY en la unidad principal dos veces.2. Pulse los cursores Izquierda/Derecha en el mando a distancia para seleccionar el tipo de programa que quiera buscar y pulse ENTER para iniciar la búsqueda. Los tipos de programa se mostrarán de este modo: None / News (Noticieros) / Affairs (Asuntos de actualidad) / Info (Información) / Sport / Educate (Enseñanza) / Drama / Culture / Science (Ciencia y tecnología) / Varied / Pop M (Música pop) / Rock M (Música rock) / Easy M (Música ligera, fácil de escuchar) / Light M (Clásicos ligeros) / Classics (Música clásica seria) / Other M (Otros géneros musicales) / Weather / Finance / Children (Programas para niños) / Social (Asuntos sociales) / Religion / Phone In / Travel / Leisure / Jazz (Música jazz) / Country (Música country) / Nation M (Música nacional) / Oldies (Éxitos clásicos) / Folk M (Música folk) / Document (Documentales)0 En ocasiones puede que la información mostrada no coincida con el contenido de la transmisión de la emisora.3. Cuando se encuentra una emisora, su nombre parpadea en la pantalla. Pulse ENTER cuando esto ocurra para empezar a recibir su emisión. Si no pulsa ENTER, la unidad seguirá buscando otra emisora.0 Si no se encuentra ninguna emisora, aparecerá el mensaje "Not Found".0 Puede que se muestren caracteres extraños si la unidad recibe caracteres no compatibles. Sin embargo, esto no es un mal funcionamiento. Además, si la señal de la emisora es débil, puede que no aparezca información.

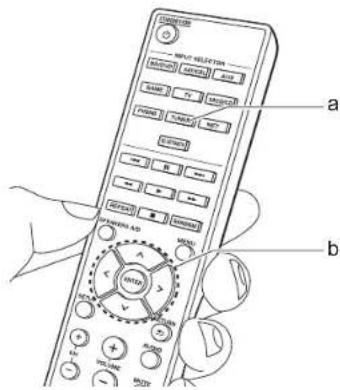

SN29403238_SX-N30AE_Es.book 21 ページ ２０１７年７月２５日　火曜日　午前１１時４３分22 Registrar una emisora Puede registrar hasta un máximo de 40 emisoras de radio favoritas (AM, FM).RegistrarDespués de sintonizar la emisora de radio que desea registrar, siga el siguiente procedimiento.1. Pulse MEMORY en la unidad principal, de modo que el número preajustado parpadee en la pantalla.2. Mientras el número preajustado está parpadeando (unos 8 segundos), pulse repetidamente los botones de cursor Izquierda/Derecha (b) en el mando a distancia para seleccionar un número entre 1 y 40.3. Pulse otra vez MEMORY en la unidad principal para registrar la estación.Cuando se ha registrado la emisora, el número preajustado deja de parpadear. Repita este procedimiento para todas sus emisoras de radio favoritas.Selección de una emisora de radio preajustada1. Pulse TUNER (a) en el mando a distancia.2. Pulse los botones de cursor Izquierda/Derecha (b) en el mando a distancia para seleccionar un número preestablecido.0 También puede usar los botones CH (i/j).Borrar una emisora de radio preajustada1. Pulse TUNER (a) en el mando a distancia.2. Pulse los botones de cursor Izquierda/Derecha (b) en el mando a distancia para seleccionar el número preestablecido que quiera eliminar.3. Mientras mantiene pulsado MEMORY en la unidad principal, pulse TUNING MODE para eliminar el número preajustado. Una vez borrado, el número de la pantalla se apaga. > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros

> Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros Music Server Es posible transmitir archivos de música almacenados en PC o dispositivos NAS conectados a la misma red que esta unidad.0 Los servidores de red compatibles con la función Music Server son aquellos PC con reproductores instalados que tengan la funcionalidad de servidor de Windows Media Player 11 o 12, o aquellos NAS compatibles con funcionalidad de red doméstica. Tenga en cuenta que con los PC, únicamente pueden reproducirse los archivos de música registrados en la biblioteca de Windows Media Player.0 Puede que tenga que realizar algunos ajustes en el PC antes de usar Windows Media Player 11 o 12 con la función Music Server. ∫ Configuración de Windows Media

Player 11.2. En el menú "Library", seleccione "Media Sharing" para visualizar un cuadro de diálogo.3. Seleccione la casilla "Share my media" y haga clic en "OK" para mostrar los dispositivos compatibles.4. Seleccione esta unidad, haga clic en "Allow" e introduzca una marca de verificación junto al icono de la unidad.5. Haga clic en "OK" para cerrar el cuadro de diálogo.0 Dependiendo de la versión de Windows Media Player, es posible que haya diferencias en los nombres de los elementos que se pueden seleccionar.En Windows Media Player 121. Encienda el PC y abra Windows Media Player 12.Music Server 2. En el menú "Stream", seleccione "Turn on media streaming" para visualizar un cuadro de diálogo.0 Si la transmisión de medios ya está activada, seleccione "More streaming options..." en el menú "Stream" para ver la lista de reproductores de la red y, a continuación, vaya al paso 4.3. Haga clic en "Turn on media streaming" para visualizar una lista de los reproductores en la red.4. Seleccione esta unidad en "Media streaming options" y compruebe que está ajustada a "Allow".5. Haga clic en "OK" para cerrar el cuadro de diálogo.0 Dependiendo de la versión de Windows Media Player, es posible que haya diferencias en los nombres de los elementos que se pueden seleccionar. ∫ Reproducción Antes de realizar las siguientes operaciones, inicie el servidor (Windows Media Player 11, Windows Media Player 12 o dispositivo NAS) que contiene los archivos de música que desea reproducir y asegúrese de que los PC y/o NAS están correctamente conectados a la misma red que esta unidad.Realice el siguiente procedimiento cuando la unidad esté encendida.1. Pulse NET (a) en el mando a distancia.2. Seleccione "Music Server" con los cursores Arriba/Abajo (b) del mando a distancia y pulse ENTER para confirmar su selección (b).3. Con los cursores Arriba/Abajo (b) del mando a distancia, seleccione el servidor que desee y luego pulse ENTER (b).4. Con los cursores Arriba/Abajo (b) del mando a distancia, seleccione el archivo de música que desee reproducir y, a continuación, inicie la reproducción con ENTER (b).0 Para volver a la pantalla anterior, pulse RETURN (c). Si se muestra "No Item.", compruebe que la red esté conectada correctamente.0 En función del servidor y de los ajustes compartidos, tal vez la unidad no lo reconozca o no pueda reproducir sus archivos de música. Es más, la unidad no puede acceder a las imágenes y los vídeos almacenados en servidores. En cuanto a los archivos de música en un servidor, cada carpeta puede contener hasta 20.000 pistas y las carpetas se pueden anidar hasta en 16 niveles.

SN29403238_SX-N30AE_Es.book 23 ページ ２０１７年７月２５日　火曜日　午前１１時４３分24 > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros ∫ Controlar la reproducción remota desde un PC Puede utilizar esta unidad para reproducir los archivos de música almacenados en su PC mediante el PC del interior de su red doméstica. Esta unidad admite reproducción remota con Windows Media

1. Encienda el PC y abra Windows Media

2. Abra el menú "Stream" y compruebe que

"Allow remote control of my Player..." esté marcado. Haga clic en "Turn on media streaming" para visualizar una lista de los reproductores en la red.

3. Seleccione el archivo de música que

desee reproducir con Windows Media

Player 12 y haga clic con el botón derecho. Para reproducir un archivo de música en otro servidor, abra el servidor de destino desde “Other Libraries” y seleccione el archivo de música que desee reproducir.

4. Seleccione esta unidad en “Play to”,

Player 12 e inicie la reproducción en la unidad. Si su PC funciona con Windows

8.1, haga clic en "Play to" y seleccione esta unidad. Si su PC funciona con Windows

10, haga clic en "Cast to Device" y seleccione esta unidad. Las operaciones durante la reproducción remota son posibles desde la ventana “Play to” del PC.

5. Ajuste el volumen utilizando la barra de

volumen en la ventana "Play to". 0 A veces, el volumen visualizado en la ventana de reproducción remota podría diferir del que aparece en la pantalla de la unidad. Además, cuando se ajusta el volumen desde la unidad, esto no se ve reflejado en la ventana "Play to".

La reproducción a distancia no es posible cuando se utiliza un servicio de red o se reproducen archivos de música en un dispositivo de almacenamiento USB. 0 Dependiendo de la versión de Windows

, es posible que haya diferencias en los nombres de los elementos que se pueden seleccionar. Formatos de audio compatibles Esta unidad es compatible con los siguientes formatos de archivos de música. La reproducción a distancia de FLAC y DSD no es compatible. MP3 (.mp3/.MP3): 0 Formatos compatibles: MPEG-1/MPEG- 2 Audio Layer 3

Tasas de muestreo compatibles: 44,1 kHz, 48 kHz 0 Tasas de bits compatibles: Entre 5 kbps y 320 kbps y VBR 0 Los formatos WMA Pro/Voice/WMA Lossless no son compatibles. WAV (.wav/.WAV): Los archivos WAV incluyen audio digital PCM sin comprimir.

Bit de cuantificación: 8 bits, 16 bits, 24 bits AIFF (.aiff/.aif/.AIFF/.AIF): Los archivos AIFF incluyen audio digital PCM sin comprimir.

Bit de cuantificación: 8 bits, 16 bits, 24 bits LPCM (PCM lineal):

Tasas de muestreo compatibles: 44,1 kHz y 48 kHz 0 Bit de cuantificación: 16 bits Apple Lossless (.m4a/.mp4/.M4A/.MP4):

Tasas de muestreo compatibles: 2,8 MHz, 5,6 MHz 0 Son compatibles los archivos de tasa de bits variable (VBR). Sin embargo, el tiempo de reproducción podría no visualizarse correctamente. 0 La reproducción a distancia no es compatible con la reproducción sin pausas. SN29403238_SX-N30AE_Es.book 24 ページ ２０１７年７月２５日　火曜日　午前１１時４３分25

> Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros Menu AUDIO Pulsando AUDIO en el mando a distancia durante la reproducción, puede ajustar los ajustes de uso más frecuente, como la calidad del sonido.1. Pulse AUDIO (c) en el mando a distancia.2. Seleccione el elemento con los botones Arriba/Abajo (a) del mando a distancia.3. Seleccione el valor de ajuste con los botones Izquierda/Derecha (a) del mando a distancia.0 Para volver a la pantalla anterior, pulse RETURN (b).∫ DirectActive o desactive la función Direct que emite un sonido puro porque evita los circuitos de control del tono durante la reproducción.∫ BassIntensifique o modere el rango de graves de los altavoces.Seleccione entre 10 dB e 10 dB en incrementos de 1 dB. (valor predeterminado: 0 dB) No se puede ajustar si el modo Direct o el modo Pure Direct están seleccionados.∫ TrebleIntensifique o modere el rango de agudos de los altavoces.Seleccione entre 10 dB e 10 dB en incrementos de 1 dB. (valor predeterminado: 0 dB) No se puede ajustar si el modo Direct o el modo Pure Direct están seleccionados.∫ BalanceAjuste el balance de los sonidos emitidos por los altavoces derechos e izquierdos.Seleccione entre L 10 y R 10 en incrementos de 1 pasos. (valor predeterminado: 0)

SN29403238_SX-N30AE_Es.book 25 ページ ２０１７年７月２５日　火曜日　午前１１時４３分26 Información complementaria Información complementaria sobre las funciones del reproductor Debido a las actualizaciones de firmware (el software del sistema) tras la compra o a cambio de firmware durante la producción del producto, es posible que se produzcan adiciones o cambios en las funciones disponibles en comparación con las que se describen en el manual de instrucciones. Para información sobre las funciones del reproductor que se han añadido o cambiado o sobre el funcionamiento de FireConnect, consulte las siguientes referencias. http://jp.pioneer-audiovisual.com/manual/sup/ 17pioply01.pdf > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros SN29403238_SX-N30AE_Es.book 26 ページ ２０１７年７月２５日　火曜日　午前１１時４３分27

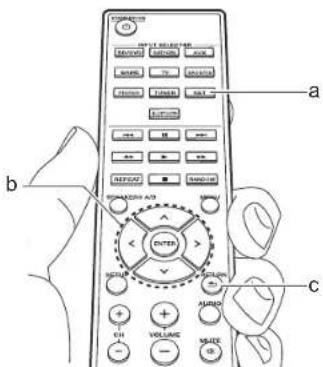

Configuración avanzada Menu Setup La unidad le permite configurar ajustes avanzados para brindarle una experiencia todavía mejor.1. Pulse SETUP (b) en el mando a distancia.

2. Seleccione el elemento con los botones Arriba/Abajo (a) del mando a distancia y pulse

ENTER (a) para confirmar su selección.

3. Seleccione el submenú con los botones Arriba/Abajo (a) del mando a distancia.

4. Seleccione el valor de ajuste con los botones Izquierda/Derecha (a) del mando a

distancia y pulse ENTER (a) para confirmar su selección.0 Para volver a la pantalla anterior, pulse RETURN (c).5. Para salir de los ajustes, pulse SETUP (b).1. DigitalAudioPuede cambiar la asignación de entrada entre los selectores de entrada y los conectores DIGITAL IN COAXIAL/OPTICAL. Si no desea asignar un conector, seleccione "---". > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada |Otros

SN29403238_SX-N30AE_Es.book 27 ページ ２０１７年７月２５日　火曜日　午前１１時４３分28 > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada |Otros 0 Las frecuencias de muestreo compatibles para señales PCM (estéreo, mono) desde una entrada digital son 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz/16 bit, 20 bit, 24 bit, 176,4 kHz, 192 kHz/16 bit, 20 bit, 24 bit.

OPT "BD/DVD", "SAT/CBL", "GAME", "AUX", "SACD/CD", "TV", "PHONO": Asigne un selector de entrada al conector DIGITAL IN OPTICAL. (El valor predeterminado es "GAME") VolLimit Establezca el valor máximo para evitar un volumen demasiado alto. "Off (valor predeterminado)" o un valor entre "50" y "99". POn Lvl Ajuste el nivel de volumen de cuando se enciende la alimentación. Seleccione "Last (valor predeterminado)" (nivel de volumen antes de entrar en el modo de espera), "Min", "0,5" a "99,5" y "Max". 0 No se puede establecer un valor superior al de "VolLimit". HP Lvl Ajuste el nivel de salida de los auriculares. Seleccione desde "-12.0 dB" hasta "+12.0 dB". (El valor predeterminado es "0.0 dB") SpImpedance Ajusta la impedancia de los altavoces conectados. "4≠": Cuando cualquiera de los altavoces conectados tenga una impedancia de 4 ≠ o más pero inferior a 6 ≠, o cuando existen sistemas de altavoces conectados a ambos de los terminales

"6≠ (valor predeterminado)": Cuando los altavoces conectados tienen todos una impedancia de 6 ≠ o más 0 Tenga en cuenta que cuando se conecte a ambos terminales de SPEAKERS A y B, debe conectar altavoces con una impedancia de entre 8 ≠ y 16 ≠ tanto a A como a B. 0 Para la impedancia, compruebe las indicaciones en la parte trasera de los altavoces o el manual de instrucciones. Auto Stby Este ajuste pone la unidad en modo de espera automáticamente después de 20 minutos de inactividad sin ningún tipo de entrada de audio. (Cuando "NET Stby" está activado, esto se convierte en el modo HYBRID STANDBY que reduce al mínimo el aumento de consumo de energía.) "On": La unidad pasará automáticamente al modo de espera. "AUTO STBY" se ilumina en la pantalla. "Off": La unidad no pasará automáticamente al modo de espera. 0 "Auto Stby" aparece en la pantalla 30 segundos antes de que se encienda el modo de espera automático.

Los valores predeterminados varían dependiendo de la regiones. NET Stby Cuando esta función está en "On (valor predeterminado)", usted puede activar la alimentación de la unidad a través de la red utilizando una aplicación que pueda controlar esta unidad. 0 Cuando se usa "NET Stby", el consumo de energía aumenta aunque esta unidad se encuentre en modo de espera, sin embargo, el aumento en el consumo de energía se mantiene en el mínimo cuando entra automáticamente al modo HYBRID STANDBY, en el cual solamente funcionan los circuitos esenciales. 0 Cuando se pierda la conexión a la red, "NET Stby" se desactiva para reducir en consumo de energía. Utilice el botón de encendido del mando a distancia o de la unidad principal para encender el equipo si esto ocurre. BT Wakeup Esta función activa la unidad cuando está en el modo de espera conectando un dispositivo habilitado con tecnología inalámbrica BLUETOOTH. "On": Cuando se va a usar esta función "Off (valor predeterminado)": Cuando no se va a usar esta función 0 Cuando este ajuste esté en "On", el consumo de energía aumenta aunque esta unidad se encuentre en modo de espera, sin embargo, el aumento en el consumo de energía se mantiene en el mínimo cuando pasa automáticamente al modo HYBRID STANDBY, en el cual solamente funcionan los circuitos esenciales. 0 El ajuste se fija en "Off" si "6. Bluetooth" - "AutoChange" está configurado como "Off". SN29403238_SX-N30AE_Es.book 28 ページ ２０１７年７月２５日　火曜日　午前１１時４３分> Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada |Otros

Cuando la LAN está configurada con un DHCP, ajuste "DHCP" como "Enable" para configurar los ajustes automáticamente. Además, para asignar direcciones IP fijas a cada componente, debe ajustar "DHCP" como "Disable" y también debe asignar una dirección a esta unidad en "IP Address", además de ajustar la información relacionada con su LAN, como la máscara de subred y la puerta de enlace. Opt Wakeup Cuando una señal de audio llega a través del terminal OPTICAL con la unidad en el modo de espera, esta función la detecta automáticamente. "On ": La unidad se enciende y emite el audio. "Off (valor predeterminado)": La función está desactivada. 0 Cuando se conecta un cable al terminal OPTICAL y se habilita este ajuste, el consumo de energía aumenta aunque la unidad se encuentre en modo de espera. Sin embargo, el aumento en el consumo de energía se mantiene en el mínimo cuando pasa automáticamente al modo HYBRID STANDBY, en el cual solamente funcionan los circuitos esenciales. AM Freq Seleccione un paso de frecuencia en función de su zona de residencia. Seleccione "9 kHz (valor predeterminado)" o "10 kHz". 0 Cuando se cambia este ajuste, se borran todos los preajustes de radio. Vol Abs Ajuste la diferencia del nivel de volumen entre los dispositivos conectados a la unidad. Seleccione el selector de entrada que desea configurar. Seleccione desde "-12 dB" hasta "+12 dB". Establezca un valor negativo (j) si el volumen del dispositivo de destino es mayor que el de los demás, y un valor positivo (i) si es menor. Para comprobar el audio, inicie la reproducción del dispositivo conectado. (El valor predeterminado es "0.0 dB") Name Edit Establezca un nombre fácil para cada entrada. El nombre se mostrará en la pantalla de la unidad principal. Seleccione el selector de entrada que desea configurar. Para información sobre cómo introducir texto, consulte "Introducción de texto" (P14). 0 Para asignar un nombre a una emisora de radio presintonizada, pulse TUNER en el mando a distancia, seleccione AM/FM y seleccione el número de preajustado. 0 No se puede ajustar si la entrada "NET" o "BLUETOOTH" están seleccionadas. Wi-Fi Conecte la unidad a la red a través de un router de LAN inalámbrica. "On": Conexión LAN inalámbrica "Off (valor predeterminado)": Para conectar mediante LAN con cable Wi-Fi Setup Puede configurar los ajustes de LAN inalámbrica pulsando ENTER cuando se visualiza "Start".

Esto se muestra solo cuando "On" está seleccionado en "Wi-Fi". 0 Consulte Initial Setup (P12) para la configuración de Wi-Fi. SSID El SSID del punto de acceso conectado Signal La intensidad de la señal del punto de acceso conectado Stat El estado del punto de acceso conectado MAC Address Esta es la dirección MAC de esta unidad. Este valor es específico para el componente y no se puede cambiar. DHCP "Enable (valor predeterminado)": Configuración automática mediante DHCP "Disable": Configuración manual sin DHCP Si "Disable" está seleccionado, debe ajustar "IP Address", "Subnet Mask", "Gateway" y "DNS Server" manualmente. IP Address Muestra/Ajusta la dirección IP. Subnet Mask Muestra/Ajusta la máscara de subred. Gateway Muestra/Ajusta la puerta de enlace. DNS Server Muestra/Ajusta el servidor DNS primario. Proxy URL Muestra/Ajusta la URL del servidor proxy. Proxy Port Muestra/ajusta el número del puerto del servidor proxy al introducir "Proxy URL". SN29403238_SX-N30AE_Es.book 29 ページ ２０１７年７月２５日　火曜日　午前１１時４３分30 > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada |Otros 0 Espere un momento si "Network" no está disponible para su selección. Aparecerá cuando se inicie la función de red.

0 Espere un momento si "Bluetooth" no está disponible para su selección. Aparecerá cuando se inicie la función de BLUETOOTH. Friendly Name Cambie el nombre de esta unidad mostrado en otros dispositivos conectados a la red por un nombre que pueda reconocer fácilmente. Se encuentra configurada como Pioneer SX-N30AE ****** en el momento de la compra. (* representa los caracteres alfanuméricos que identifican cada unidad) Para información sobre cómo introducir texto, consulte "Introducción de texto" (P14). Network Check Puede comprobar la conexión de red. Pulse ENTER cuando aparezca "Start". Bluetooth Seleccione si desea o no utilizar la función de BLUETOOTH. "On (valor predeterminado)": Habilita la conexión con un dispositivo habilitado con tecnología inalámbrica BLUETOOTH mediante el uso de la función de BLUETOOTH. Seleccione “On” también al realizar varios ajustes BLUETOOTH. "Off": Cuando no se va a usar la función BLUETOOTH AutoChange La entrada de la unidad cambiará automáticamente a "BLUETOOTH" cuando la conexión a la unidad se realice desde un dispositivo habilitado con tecnología inalámbrica BLUETOOTH. "On (valor predeterminado)": La entrada pasará de inmediato a ser "BLUETOOTH" cuando se conecte un dispositivo habilitado con tecnología inalámbrica BLUETOOTH. "Off": La función está desactivada. 0 Si la entrada no se cambia automáticamente, ajuste en "Off" y cambie la entrada manualmente. Reconnect Esta función vuelve a conectar automáticamente al dispositivo habilitado con tecnología inalámbrica BLUETOOTH conectado por última vez cuando se cambia la entrada a "BLUETOOTH". "On (valor predeterminado)": Cuando se va a usar esta función "Off": Cuando no se va a usar esta función 0 Puede que esto no funcione con algunos dispositivos habilitados con tecnología inalámbrica BLUETOOTH. Pairing Info Puede inicializar la información de emparejamiento guardada en esta unidad. Al pulsar ENTER cuando se visualiza "Clear" se inicializa la información de emparejamiento almacenada en esta unidad. 0 Esta función no inicializa la información de emparejamiento en el dispositivo habilitado con tecnología inalámbrica BLUETOOTH. Al emparejar la unidad de nuevo con el dispositivo, asegúrese de borrar la información de emparejamiento del dispositivo habilitado con tecnología inalámbrica BLUETOOTH de antemano. Para obtener información sobre cómo borrar la información de emparejamiento, consulte el manual de instrucciones del dispositivo habilitado con tecnología inalámbrica BLUETOOTH. Device Muestra el nombre del dispositivo habilitado con tecnología inalámbrica BLUETOOTH conectado a la unidad. 0 El nombre no se visualiza cuando el "Stat" sea "Ready" o "Pairing". Stat Muestra el estado del dispositivo habilitado con tecnología inalámbrica BLUETOOTH conectado a la unidad. "Ready": No emparejado "Pairing": Emparejado "Connected": Correctamente conectado SN29403238_SX-N30AE_Es.book 30 ページ ２０１７年７月２５日　火曜日　午前１１時４３分> Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada |Otros

0 Espere un momento si "Firmware Update" no está disponible para su selección. Aparecerá cuando se inicie la función de red.

Notice La disponibilidad de una actualización de firmware se notificada a través de la red. "Enable (valor predeterminado)": Notificación de actualizaciones "Disable": Desactivar notificaciones Ver Se visualizará la versión actual del firmware. Update via NET Pulse ENTER para seleccionar si desea actualizar el firmware a través de la red. 0 No podrá seleccionar este ajuste si no dispone de acceso a Internet o si no hay nada que actualizar. Update via USB Pulse ENTER para seleccionar si desea actualizar el firmware a través de USB. 0 No podrá seleccionar este ajuste si el dispositivo de almacenamiento USB no está conectado o si no hay nada que actualizar en el dispositivo de almacenamiento USB. Setup Bloquee el menú Setup para proteger los ajustes. "Locked": El menú está bloqueado. "Unlocked (valor predeterminado)": Desbloqueado SN29403238_SX-N30AE_Es.book 31 ページ ２０１７年７月２５日　火曜日　午前１１時４３分32 > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada |Otros Web Setup Puede realizar los ajustes de las funciones de red para esta unidad en un navegador de internet en un PC, teléfono inteligente, etc.

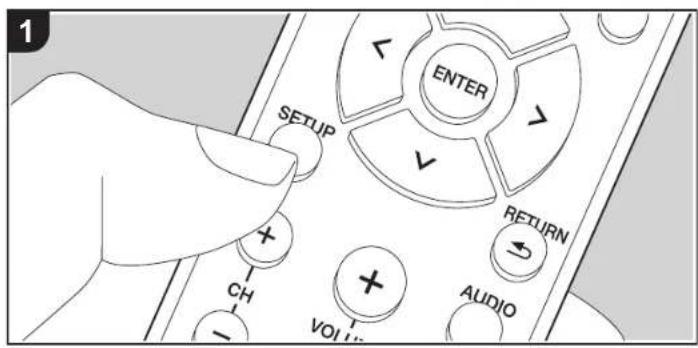

1. Pulse SETUP en el mando a distancia

para visualizar el menú Setup.

2. Seleccione "5. Network" - "IP Address"

con los cursores y anote la dirección IP mostrada.

3. Abra el navegador de internet en un PC

o en un teléfono inteligente e introduzca la dirección IP de esta unidad en el campo URL.

4. La información de la unidad (pantalla

Web Setup) se muestra en el navegador de internet.

5. Después de cambiar los ajustes,

seleccione "Save" para guardarlos. Device Information Puede cambiar el Friendly Name, etc. Control4: Registre esta unidad si está usando un sistema Control4. Network Setting Status: Puede ver la información de red, como la dirección MAC y la dirección IP de esta unidad. Network Connection: Puede seleccionar cómo conectar a la red. Si selecciona "Wireless", en "Wi-Fi Setup" seleccione un punto de acceso al que conectar. DHCP: Puede cambiar los ajustes DHCP. Si selecciona "Off", establezca "IP Address", "Subnet Mask", "Gateway" y "DNS Server" manualmente. Proxy: Mostrar y establecer la URL para el servidor proxy. SN29403238_SX-N30AE_Es.book 32 ページ ２０１７年７月２５日　火曜日　午前１１時４３分33

Actualización de Firmware La función de actualización de esta unidad La unidad dispone de una función que permite actualizar el firmware (el software del sistema) a través de una red o del puerto USB. Esto nos permite llevar a cabo mejoras de diversas operaciones y añadir características. Cómo actualizar Existen dos métodos de actualización de firmware: por medio de la red y por medio del USB. La actualización podría requerir aproximadamente 20 minutos para completarse mediante cualquiera de los métodos: por medio de la red o por medio de USB. Además, los ajustes que haya cambiado se mantienen independientemente del método utilizado para la actualización. Tenga en cuenta que si conecta la unidad a una red, puede que aparezcan notificaciones sobre actualizaciones de firmware en la pantalla. Para ejecutar la actualización, seleccione “Update Now” con los cursores del mando a distancia y pulse ENTER. "Se visualizará "Completed!" cuando se haya completado la actualización.

Para obtener la información más reciente de las actualizaciones, visite nuestro sitio web. No es necesario actualizar el firmware de la unidad si no hay actualizaciones disponibles. 0 Durante una actualización, no: – Desconecte y vuelva a conectar cualquier cable o dispositivo de almacenamiento USB, auriculares, o realice cualquier operación en el componente como por ejemplo apagarlo – Acceso a esta unidad desde un PC o smartphone usando una aplicación Descargo de responsabilidad: El programa y la documentación en línea incluida son proporcionados para que los use bajo su propio riesgo. No nos haremos responsables y usted no podrá recurrir los daños causados por cualquier reclamación de cualquier tipo relacionada con el uso del programa o la documentación adjunta en línea, a pesar de la teoría legal, y sin importar si surge en agravio o contrato. En ningún caso seremos responsables ante usted o ante terceros por cualquier daño especial, indirecto, incidental o consecuencial de ningún tipo, incluido pero no limitado a la compensación, reembolso o daños a consecuencia de pérdidas de ganancias actuales o eventuales, pérdida de datos o por cualquier otra razón. Actualización del firmware a través de la red 0 Verifique que la unidad esté encendida, y que esté garantizada la conexión a Internet. 0 Apague el componente del controlador (PC, etc.) conectado a la red. 0 Detenga cualquier reproducción de radio por Internet, dispositivo de almacenamiento USB o contenido de servidor.

1. Pulse SETUP en el mando a distancia.

2. Seleccione "7. F/W Update" - "Update via NET" en orden

con los botones Arriba/Abajo del mando a distancia y pulse ENTER. 0 No podrá seleccionar "Update via NET" si no hay actualización de firmware.

3. Pulse ENTER cuando se muestra "Update" para iniciar

la actualización. 0 Se visualizará "Completed!" cuando se haya completado la actualización.

STANDBY/ON en la unidad principal para poner la unidad en modo de espera. El proceso se ha completado y su firmware se ha actualizado a la última versión. 0 No use Í en el mando a distancia. Si se visualiza un mensaje de error: Cuando ocurre un error, aparece el mensaje "¢-¢¢ Error!" en la pantalla de la unidad. ("¢" representa un carácter alfanumérico.) Compruebe lo siguiente: 0 ¢-01, ¢-10: No se puede reconocer el cable Ethernet. Conecte el cable Ethernet correctamente. 0 ¢-02, ¢-03, ¢-04, ¢-05, ¢-06, ¢-11, ¢-13, ¢-14, ¢-16, ¢-17, ¢-18, ¢-20, ¢-21: Error de conexión a internet. Compruebe lo siguiente: – Si está encendido el enrutador – Si esta unidad y el router están conectados a la red Pruebe a desconectar y, a continuación, vuelva a conectar la alimentación de la unidad y el router. Esto > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada |Otros Update via NET SN29403238_SX-N30AE_Es.book 33 ページ ２０１７年７月２５日　火曜日　午前１１時４３分34 podría solucionar el problema. Si aún no puede conectarse a Internet, el servidor DNS o el servidor proxy podrían estar inactivos temporalmente. Compruebe el estado de servicio de su proveedor ISP.

Otros : Desconecte y enseguida vuelva a conectar el cable de alimentación, y vuelva a repetir los pasos desde el inicio. Actualización mediante USB 0 Prepare un dispositivo de almacenamiento USB de 128 MB o superior. Formato del sistema de archivos FAT16 o FAT32. – Los medios insertados en un lector de tarjetas USB no se pueden utilizar para esta función. – Los dispositivos de almacenamiento USB con función de seguridad no son compatibles. – Los concentradores USB y los dispositivos USB con función de concentrador no son compatibles. No conecte a la unidad estos dispositivos. 0 Elimine los datos almacenados en el dispositivo de almacenamiento USB. 0 Apague el componente del controlador (PC, etc.) conectado a la red. 0 Detenga cualquier reproducción de radio por Internet, dispositivo de almacenamiento USB o contenido de servidor. 0 Algunos dispositivos de almacenamiento USB podrían requerir mucho tiempo para cargar, podrían no cargarse correctamente, o podrían no ser alimentados correctamente dependiendo del dispositivo o de su contenido. 0 No asumiremos ninguna responsabilidad por cualquier pérdida o daño de datos, ni por fallos de almacenamiento resultantes del uso del dispositivo de almacenamiento USB con esta unidad. Agradecemos su comprensión.

1. Conecte el dispositivo de almacenamiento USB a su PC.

2. Descargue el archivo de firmware desde el sitio web a su

PC y descomprímalo. Los archivos de firmware son nombrados de la siguiente manera: PIORCV¢¢¢¢_¢¢¢¢¢¢¢¢¢¢¢¢.zip Descomprima el archivo en su PC. El número de archivos y carpetas descomprimidos varía dependiendo del modelo.

3. Copie todos los archivos y carpetas descomprimidos a la

carpeta raíz del dispositivo de almacenamiento USB. 0 Asegúrese de copiar los archivos descomprimidos.

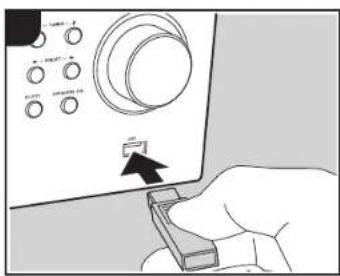

4. Conecte el dispositivo de almacenamiento USB en el

puerto USB de la unidad principal. 0 Si conecta una unidad de disco duro USB al puerto USB de la unidad, le recomendamos que utilice el adaptador de CA para alimentarlo. 0 Si el dispositivo de almacenamiento USB ha sido particionado, cada sección será tratada como un dispositivo independiente.

5. Pulse SETUP en el mando a distancia.

6. Seleccione "7. F/W Update" - "Update via USB" en orden

con los botones Arriba/Abajo del mando a distancia y pulse ENTER. 0 No podrá seleccionar "Update via USB" si no hay actualización de firmware.

7. Pulse ENTER cuando se muestra "Update" para iniciar

la actualización. 0 Durante la actualización, no apague ni desconecte y vuelva a conectar el dispositivo de almacenamiento USB. 0 Se visualizará "Completed!" cuando se haya completado la actualización.

8. Desconecte el dispositivo de almacenamiento USB de la

STANDBY/ON en la unidad principal para poner la unidad en modo de espera. El proceso se ha completado y su firmware se ha actualizado a la última versión. 0 No use Í en el mando a distancia. Si se visualiza un mensaje de error: Cuando ocurre un error, aparece el mensaje "¢-¢¢ Error!" en la pantalla de la unidad. ("¢" representa un carácter alfanumérico.) Compruebe lo siguiente: 0 ¢-01, ¢-10: No se encontró el dispositivo de almacenamiento USB. Compruebe que el dispositivo de almacenamiento USB o el cable USB estén correctamente insertados en el puerto USB de esta unidad. Conecte el dispositivo de almacenamiento USB a una fuente de alimentación externa si tiene su propia fuente de alimentación. 0 ¢-05, ¢-13, ¢-20, ¢-21: El archivo del firmware no está presente en la carpeta raíz del dispositivo de almacenamiento USB o el archivo de firmware es para otro modelo. Vuelva a intentarlo desde la descarga del archivo de firmware. 0 Otros: Desconecte y enseguida vuelva a conectar el cable de alimentación, y vuelva a repetir los pasos desde el inicio. > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada |Otros Update via USB SN29403238_SX-N30AE_Es.book 34 ページ ２０１７年７月２５日　火曜日　午前１１時４３分35

Otros Resolución de problemas Antes de iniciar el procedimiento El problema puede solucionarse simplemente encendiendo y apagando la alimentación o desconectando/conectando el cable de alimentación, lo cual es más sencillo que el procedimiento de conexión, ajuste y operación. Intente las medidas simples tanto en la unidad como en el dispositivo conectado. Si el problema no se soluciona después de consultar "Resolución de problemas", el problema podría solucionarse restaurando la unidad al estado en el que se encontraba en el momento de envío. Tenga en cuenta que sus ajustes también se inicializarán cuando restaure la unidad; de modo que recomendamos que anote sus ajustes antes de seguir estos pasos. 0 Esta unidad contiene un microPC para el procesamiento de señales y las funciones de control. En muy raras situaciones, interferencias graves, ruidos provenientes de una fuente externa o electricidad estática podrían causar su bloqueo. En el remoto caso de que este evento suceda, desconecte el cable de alimentación de la toma de corriente, espere al menos 5 segundos y enseguida conéctelo nuevamente. 0 No nos haremos responsables por reparaciones de los daños (tales como los pagos por alquiler de CD) debidos a las grabaciones realizadas sin éxito causadas por un mal funcionamiento de la unidad. Antes de grabar datos importantes, asegúrese que el material será grabado correctamente. Si el funcionamiento se vuelve inestable Pruebe a reiniciar la unidad Puede solucionarse reiniciando la unidad. Después de cambiar la unidad al modo de espera, mantenga pulsado Í STANDBY/ON en esta unidad durante 5 o más segundos para reiniciar la unidad. (Los ajustes de la unidad se mantendrán.) Si el problema no se soluciona reiniciando, pruebe a desconectar los cables de alimentación y los dispositivos conectados y después conéctelos de nuevo. Restauración de la unidad (esto restaura la configuración predeterminada de fábrica) Si reiniciar la unidad no soluciona el problema, restaurar la unidad al estado en el que se encontraba en el momento de envío podría solucionar el problema. Sus ajustes también se inicializarán cuando reinicie la unidad; en consecuencia, anote sus ajustes antes de seguir estos pasos.

1. Mientras mantiene pulsado TUNING MODE en la unidad

principal, pulse Í STANDBY/ON.

2. La unidad pasará al modo de espera y los ajustes se

reiniciarán. ∫ Alimentación No se puede conectar la unidad 0 Asegúrese de que el cable de alimentación está correctamente conectado en la toma de corriente.

Desconecte el cable de alimentación de la toma de corriente, espere 5 segundos o más y conéctelo nuevamente. La unidad se apaga inesperadamente 0 La unidad pasa automáticamente al modo de espera cuando funciona el ajuste "3. Hardware" - "Auto Stby" en el menú Setup.

Es posible que se haya activado la función del circuito de protección. Si aparece "CHECK SP WIRE" en la pantalla, los cables del altavoz podrían estar ocasionando un cortocircuito. Asegúrese de que no haya cables descubiertos del altavoz en contacto en el panel trasero de la unidad, después vuelva a encender la unidad. Si aparece "NG", desenchufe el cable de alimentación inmediatamente de la toma de corriente y contacte con su distribuidor.

Puede que la función del circuito de protección se haya activado como consecuencia de un aumento de la temperatura anómalo. Si esto ocurre, la alimentación se volverá a apagar después de que haya encendido la unidad de nuevo. Compruebe que la unidad disponga de espacio suficiente para la ventilación a su alrededor, espere a que la unidad se enfríe lo suficiente e intente encenderla de nuevo. ADVERTENCIA: Si sale humo o percibe un olor o un ruido anormal proveniente de la unidad, desconecte el cable de alimentación de la toma de corriente inmediatamente y póngase en contacto con el distribuidor o con el servicio de soporte técnico. ∫ Audio

Confirme que la conexión entre el conector de salida en el dispositivo y el conector de entrada en esta unidad sea correcta. 0 Asegúrese de que ninguno de los cables de conexión estén retorcidos, doblados o dañados. > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros SN29403238_SX-N30AE_Es.book 35 ページ ２０１７年７月２５日　火曜日　午前１１時４３分36 > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros

Si parpadea el indicador en la pantalla, pulse MUTE en el mando a distancia para desactivar el silencio. 0 Cuando están conectados los auriculares al conector PHONES, no se emite ningún sonido desde los altavoces. No hay sonido de un dispositivo externo conectado 0 Cambie el selector de entrada de esta unidad a la posición de la terminal a la cual está conectado el dispositivo externo. 0 Compruebe el ajuste de la salida de audio digital en el componente conectado. En algunas consolas de videojuegos, tales como aquellas compatibles con DVD, el ajuste predeterminado es desactivado.

Únicamente se puede introducir audio PCM a través de los conectores DIGITAL IN OPTICAL/COAXIAL. Ajuste la salida de audio en el dispositivo externo para emitir PCM. Un altavoz no produce sonido

Asegúrese de que la polaridad de los cables del altavoz (+/-) sea la correcta y que ningún cable expuesto esté en contacto con la parte metálica de los terminales del altavoz. 0 Asegúrese de que los cables del altavoz no hayan ocasionado un cortocircuito. 0 Asegúrese de que los altavoces están conectados correctamente (P8). Se puede escuchar ruido 0 Usar abrazaderas para cables para unir cables de audio analógico, cables de alimentación, cables de altavoz, etc., puede reducir el rendimiento del audio. Por lo tanto, evite unir los cables. 0 Un cable de audio podría estar captando interferencias. Intente reposicionar sus cables. El sonido baja de repente

Cuando la temperatura dentro de la unidad supera ciertos grados durante largos periodos, el volumen podría bajar automáticamente para proteger los circuitos. ∫ Transmisión AM/FM La recepción de radio es deficiente o hay mucho ruido 0 Vuelva a comprobar la conexión de la antena. 0 Aleje la antena de los cables de los altavoces y del cable de alimentación. 0 Aleje la unidad de su TV o PC. 0 Los autos y los aviones que pasan pueden ocasionar interferencias. 0 Las paredes de concreto debilitan las señales de radio. 0 Escuche la emisora en mono. 0 Al escuchar una emisora AM, operar el mando a distancia podría ocasionar ruido. 0 Puede que la recepción FM se vuelva más nítida si utiliza el conector de la antena en la pared que se utiliza para el televisor. ∫ La función BLUETOOTH 0 Intente conectar/desconectar la alimentación de la unidad e intente encender/apagar el dispositivo habilitado con tecnología inalámbrica BLUETOOTH. Reiniciar el dispositivo habilitado con tecnología inalámbrica BLUETOOTH podría ser efectivo. 0 Los dispositivos habilitados con tecnología inalámbrica BLUETOOTH deben ser compatibles con el perfil A2DP. 0 En los alrededores de componentes como hornos microondas o teléfonos inalámbricos que usan ondas de radio en el rango de 2,4 GHz, pueden producirse interferencias de las ondas de radio. Estas interferencias pueden hacer que la unidad no se pueda utilizar. 0 Si existe un objeto metálico cerca de la unidad, la conexión BLUETOOTH podría no ser posible, ya que el metal puede tener efectos sobre las ondas de radio. No se puede conectar con esta unidad 0 Compruebe que la función BLUETOOTH del dispositivo con tecnología inalámbrica BLUETOOTH esté habilitada. La reproducción de música no está disponible en la unidad ni siquiera después de una conexión exitosa a través de BLUETOOTH 0 Cuando el volumen de audio de su dispositivo habilitado con tecnología inalámbrica BLUETOOTH está ajustado en un nivel bajo, la reproducción de audio podría no estar disponible. Suba el volumen en el dispositivo habilitado con tecnología inalámbrica BLUETOOTH.

Puede que algunos dispositivos habilitados con tecnología inalámbrica BLUETOOTH estén equipados con un selector de envío/recepción. Seleccione el modo de envío. 0 Dependiendo de las características o especificaciones de su dispositivo habilitado con tecnología inalámbrica BLUETOOTH, puede que la reproducción en esta unidad no sea posible. El sonido se interrumpe 0 Es posible que haya algún problema con el dispositivo habilitado con tecnología inalámbrica BLUETOOTH. Compruebe la información en el Internet. La calidad del audio es mala después de conectar el dispositivo habilitado con tecnología inalámbrica BLUETOOTH 0 La recepción es mala. Acerque el dispositivo habilitado con tecnología inalámbrica BLUETOOTH a la unidad o elimine cualquier obstáculo entre el dispositivo habilitado con tecnología inalámbrica BLUETOOTH y esta unidad. ∫ Funciones de red 0 Si no puede seleccionar un servicio de red, estará disponible para selección cuando se haya iniciado la función de red. Puede tomar alrededor de un minuto iniciar. 0 Si NET está parpadeando, la unidad no se encuentra correctamente conectada a la red local. 0 Pruebe a conectar o desconectar el suministro de energía de esta unidad y del router e intente reiniciar el router. SN29403238_SX-N30AE_Es.book 36 ページ ２０１７年７月２５日　火曜日　午前１１時４３分> Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros

0 Si el router LAN inalámbrico deseado no está en la lista de puntos de acceso, puede estar configurado para ocultar el SSID o la conexión ANY puede estar desactivada. Cambie la configuración e inténtelo de nuevo. No se puede acceder a la radio por internet 0 Ciertos servicios o contenido de red disponibles a través de la unidad podrían no estar disponibles en caso de que el proveedor del servicio suspenda el servicio. 0 Asegúrese de que su módem y el enrutador estén conectados correctamente, y que ambos estén encendidos. 0 Asegúrese de que el puerto lateral LAN del router esté conectado correctamente a esta unidad. 0 Asegúrese de que la conexión a Internet desde otros componentes es posible. Si no es posible realizar la conexión, apague todos los componentes conectados a la red, espere un momento y, a continuación, encienda de nuevo los componentes. 0 Si una emisora de radio concreta no está disponible para escucharla, asegúrese de que la URL registrada sea correcta, o compruebe si el formato distribuido desde la emisora de radio es compatible con esta unidad. 0 Dependiendo del ISP, es necesario configurar el servidor proxy. 0 Asegúrese de que el enrutador y/o módem que esté usando sea compatible con su ISP. No se puede acceder al servidor de red 0 Esta unidad necesita estar conectada al mismo router que el servidor de la red. 0 Esta unidad es compatible con servidores de red Windows Media

Player 11 o 12 o NAS que sean compatibles con la funcionalidad de red local. 0 Puede que tenga que realizar algunos ajustes en Windows Media

Player (P23). 0 Cuando utilice un PC, únicamente podrá reproducir los archivos de música registrados en la biblioteca Windows Media

Player. La reproducción se detiene al escuchar archivos de música en el servidor de red 0 Asegúrese de que el servidor de red sea compatible con esta unidad. 0 Cuando el PC funcione como servidor de red, intente cerrar cualquier software de aplicación distinto al software del servidor (Windows Media

Player 12 etc.). 0 Si el PC está descargando o copiando archivos grandes, la reproducción podría ser interrumpida. ∫ Dispositivo de almacenamiento USB No se visualiza el dispositivo de almacenamiento USB 0 Compruebe que el dispositivo de almacenamiento USB o el cable USB estén correctamente insertados en el puerto USB de la unidad. 0 Desconecte el dispositivo de almacenamiento USB de la unidad una vez y, a continuación, intente conectarlo de nuevo. 0 El rendimiento de los discos duros que reciben energía del puerto USB de esta unidad no está garantizado. 0 Dependiendo del tipo de formato, la reproducción podría no llevarse a cabo normalmente. Compruebe el tipo de los formatos de archivo que es compatible. 0 Es posible que los dispositivos de almacenamiento USB con funciones de seguridad no se reproduzcan. ∫ Red LAN inalámbrica

Pruebe a conectar/desconectar el suministro de alimentación del enrutador LAN inalámbrico y la unidad; compruebe el estado de alimentación del enrutador LAN inalámbrico e intente reiniciar el enrutador LAN inalámbrico. No es posible tener acceso a la red LAN inalámbrica

La configuración del enrutador LAN inalámbrico puede haberse cambiado a Manual. Regrese la configuración a Automático. 0 Intente realizar la configuración manual. La conexión podría tener éxito.

Cuando la configuración del enrutador LAN inalámbrico está en el modo sigiloso (modo para ocultar la clave SSID) o cuando la conexión ANY está desactivada, el SSID no se visualiza. Cambie la configuración e inténtelo de nuevo.

Compruebe que la configuración de SSID y el cifrado (WEP, etc.) sean correctos. Asegúrese de que la configuración de red de la unidad sea ajustada correctamente.

La conexión a un SSID que incluye caracteres de byte múltiple no es compatible. Puede dar un nombre al SSID del enrutador LAN inalámbrico usando caracteres alfanuméricos de un solo byte solamente e intente nuevamente. Conexión con un SSID distinto del SSID seleccionado 0 Algunos routers LAN inalámbricos permiten configurar múltiples SSID para una unidad. Si utiliza el botón de ajuste automático en un router de estas características, puede que acabe conectando con un SSID distinto del que desee. Utilice el método de conexión que requiere la introducción de una contraseña si esto ocurre. La reproducción se interrumpe y la comunicación no funciona

Es posible que no reciba ondas de radio debido a malas condiciones de las ondas de radio. Acorte la distancia desde el enrutador LAN inalámbrico o elimine cualquier obstáculo para mejorar la visibilidad e intente nuevamente. Coloque la unidad lejos de hornos microondas o de otros puntos de acceso. Se recomienda colocar el router LAN inalámbrico y la unidad en la misma habitación. 0 Si existe un objeto metálico cerca de la unidad, la conexión LAN inalámbrica podría no ser posible ya que el metal puede tener efectos sobre las ondas de radio. 0 Cuando se usan otros dispositivos LAN inalámbricos cerca de la unidad, podrían ocurrir varios problemas, tales como la interrupción de la reproducción y la comunicación. Puede evitar estos problemas cambiando el canal de su enrutador LAN inalámbrico. Para obtener instrucciones sobre cómo cambiar los canales, consulte el manual de instrucciones proporcionado con su enrutador LAN inalámbrico. SN29403238_SX-N30AE_Es.book 37 ページ ２０１７年７月２５日　火曜日　午前１１時４３分38 > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros 0 Es posible que no haya un ancho de banda suficiente en la banda para el LAN inalámbrico. Conexión usando un cable Ethernet. ∫ Mando a distancia 0 Asegúrese de que las pilas están instaladas con la polaridad correcta. 0 Instale pilas nuevas. No mezcle distintos tipos de pilas, o pilas nuevas con usadas. 0 Asegúrese que la unidad no esté expuesta a la luz solar directa o a luces fluorescentes de tipo inversión. Reubique si es necesario. 0 Si la unidad está instalada en un estante o una vitrina con puertas de cristal de color, o si las puertas están cerradas, el mando a distancia podría no funcionar con precisión. ∫ Pantalla La pantalla no se ilumina 0 Puede que la pantalla se atenúe cuando la función de Dimmer esté activa. Pulse DIMMER para cambiar el nivel de brillo de la pantalla. 0 La pantalla se apaga cuando se selecciona el modo de audición Pure Direct. ∫ Otros Es posible que se escuchen ruidos raros que provienen de la unidad 0 Si ha conectado otra unidad a la misma toma de corriente que esta unidad, este ruido podría ser un efecto de la otra unidad. Si los síntomas mejoran al desconectar el cable de alimentación de la otra unidad, use distintas tomas de corriente para esta unidad y para la otra unidad. SN29403238_SX-N30AE_Es.book 38 ページ ２０１７年７月２５日　火曜日　午前１１時４３分39

Especificaciones generales Sección del amplificador (Audio) Potencia de Salida Nominal (IEC)2 canales k 135 W a 6 ohmios, 1 kHz, 1 canal accionado de 1% THDPotencia dinámica (*)(*)IEC60268-Potencia de salida máxima a corto plazo180 W (3 ≠, delantero)160 W (4 ≠, delantero)100 W (8 ≠, delantero)THD+N (Distorsión armónica total+ruido)0,08% (20 Hz - 20.000 Hz, media potencia)Sensibilidad de entrada e impedancia (1 kHz, 100 W/8 ≠)200 mV/50 k≠ (LINE (desequilibrio))2,5 mV/50 k≠ (PHONO MM)Nivel de salida RCA nominal e impedancia150 mV/470 ≠ (PRE OUT)470 mV/680 ≠ (SUBWOOFER PRE OUT)Sobrecarga fonográfica70 mV (MM 1 kHz, 0,5%)Respuesta de frecuencia 10 Hz - 100 kHz/i1 dB, j3 dB (Direct/Pure Direct) Características de control de tonon10 dB, 100 Hz (BASS)n10 dB, 10 kHz (TREBLE)Relación señal/ruido106 dB (IHF-A, LINE IN, SP OUT)80 dB (IHF-A, PHONO IN, SP OUT)Impedancia de altavoz4 ≠ - 16 ≠Impedancia de salida de los auriculares390 ≠Salida nominal de los auriculares200 mW (32 ≠, 1 kHz, 10% THD) Sección del sintonizador Rango de frecuencia de sintonización de FM87,5 MHz - 108,0 MHz, RDSRango de frecuencia de sintonización de AM522/530 kHz - 1611/1710 kHzCanal preestablecido

Sección de red Ethernet LAN10BASE-T/100BASE-TXLAN inalámbricoEstándar IEEE 802.11 a/b/g/n(Estándar Wi-Fi

Banda 2,4 GHz/5 GHz Sección BLUETOOTH Sistema de comunicaciónVersión de especificación BLUETOOTH 4.1+LEBanda de frecuenciaBanda 2,4 GHzMétodo de modulaciónFHSS (Espectro ensanchado por salto de frecuencia)Perfiles BLUETOOTH compatiblesA2DP 1.2AVRCP 1.3HOGP - Host (Cliente)HOGP - Dispositivo HID (Servidor)Servicio HID (HIDS)Códecs compatibles SBC AAC Rango de transmisión (A2DP)20 Hz - 20 kHz (Frecuencia de muestreo 44,1 kHz)Rango de comunicación máximoLínea de visión de aprox. 48y/15 m (*)(*) El rango real variará dependiendo de factores como los obstáculos entre los dispositivos, campos magnéticos alrededor de un horno de microondas, electricidad estática, teléfonos inalámbricos, sensibilidad de recepción, rendimiento de la antena, sistema operativo, aplicación de software, etc. General Alimentación220-230 V CA, 50/60 HzConsumo de energía220 W0,1 W (en espera)65 W (Sin sonido)2,9 W (modo de espera híbrido) Dimensiones (An k Al k Pr) 435 mm k 149 mm k 327 mm 17-1/8z k 5-7/8z k 12-7/8z Peso 8,3 kg /18,3 libras Entradas de audio DigitalOPTICAL (GAME)Escala completa máxima: 192 kHzCOAXIAL (BD/DVD)Escala completa máxima: 192 kHzAnalógicoPHONO, SACD/CD, TV, GAME, AUX, SAT/CBL, BD/DVD Salidas de audio AnalógicoSUBWOOFER PRE OUTLINE OUT L/RSalidas de altavocesSPEAKERS A: FRONT L/RSPEAKERS B: FRONT L/RAuricularesPHONES (Frontal, Ø1/4z/6,3 mm) Otros USB: 2 (Parte delantera: Ver.2.0, 5 V/0,5 A, Trasero: Ver.2.0, 5 V/1 A)Ethernet: 1 > Antes de empezar > Nombres de las piezas > Instalación > Configuración inicial > Reproducción Información complementaria | Configuración avanzada | Otros SN29403238_SX-N30AE_Es.book 39 ページ ２０１７年７月２５日　火曜日　午前１１時４３分40 The Wi-Fi CERTIFIED Logo is a certification mark of Wi-Fi Alliance
