MANUAL DE USUARIO 44102 CELESTRON

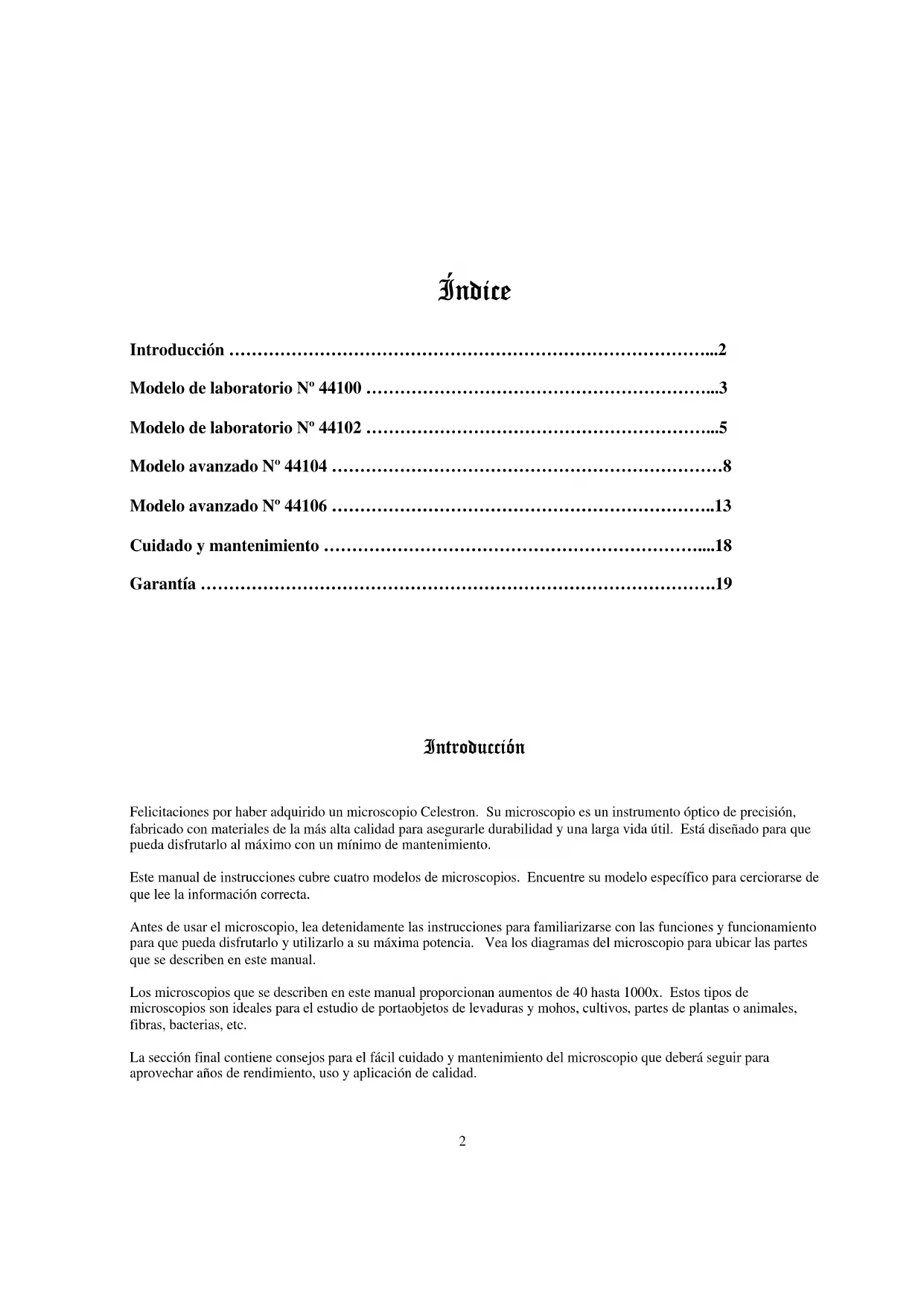

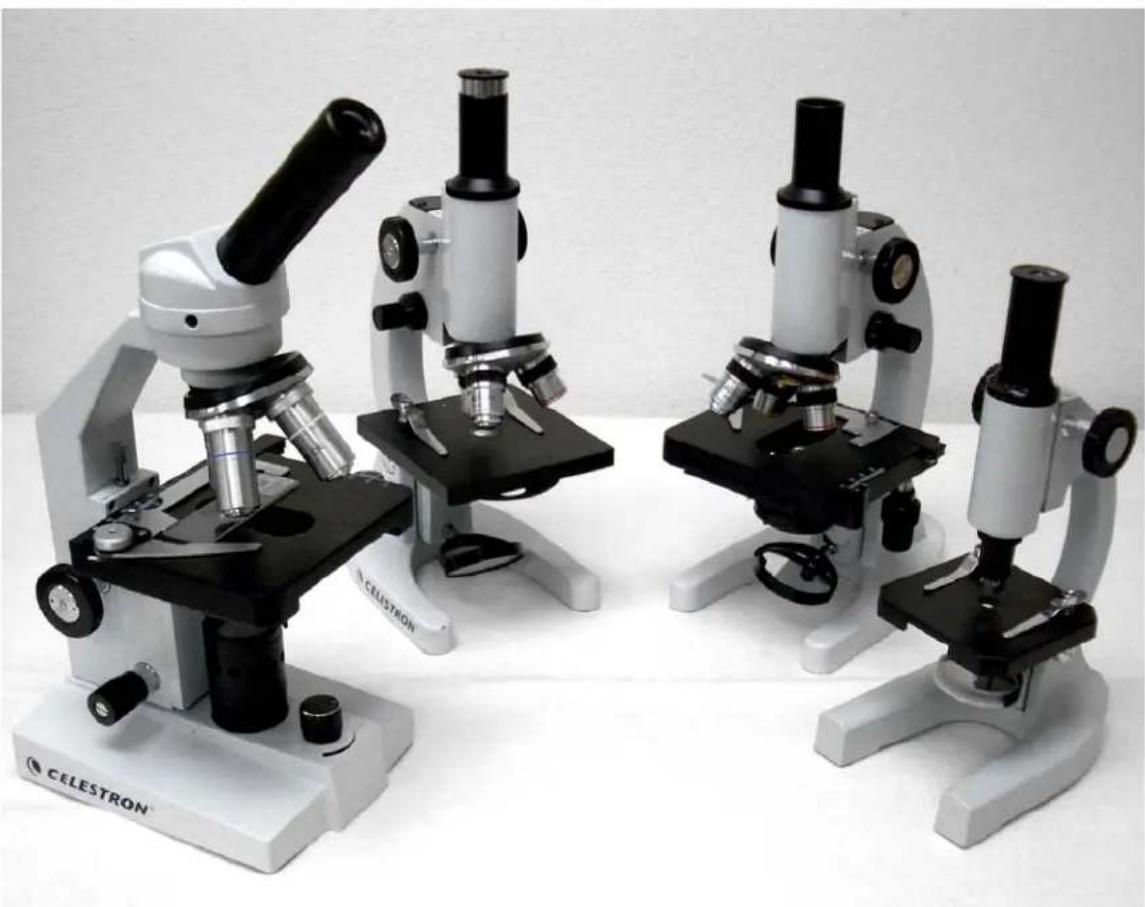

Felicitaciones por haber adquirido un microscopio Celestron. Su microscopio es un instrumento óptico de precisión, fabricado con materiales de la más alta calidad para asegurarle durabilidad y una larga vida útil. Está diseñado para que pueda disfrutarlo al máximo con un mínimo de mantenimiento. Este manual de instrucciones cubre cuatro modelos de microscopios. Encuentre su modelo específico para cerciorarse de que lee la información correcta. Antes de usar el microscopio, lea detenidamente las instrucciones para familiarizarse con las funciones y funcionamiento para que pueda disfrutarlo y utilizarlo a su máxima potencia. Vea los diagramas del microscopio para ubicar las partes que se describen en este manual. Los microscopios que se describen en este manual proporcionan aumentos de 40 hasta 1000x. Estos tipos de microscopios son ideales para el estudio de portaobjetos de levaduras y mohos, cultivos, partes de plantas o animales, fibras, bacterias, etc. La sección final contiene consejos para el fácil cuidado y mantenimiento del microscopio que deberá seguir para aprovechar años de rendimiento, uso y aplicación de calidad.

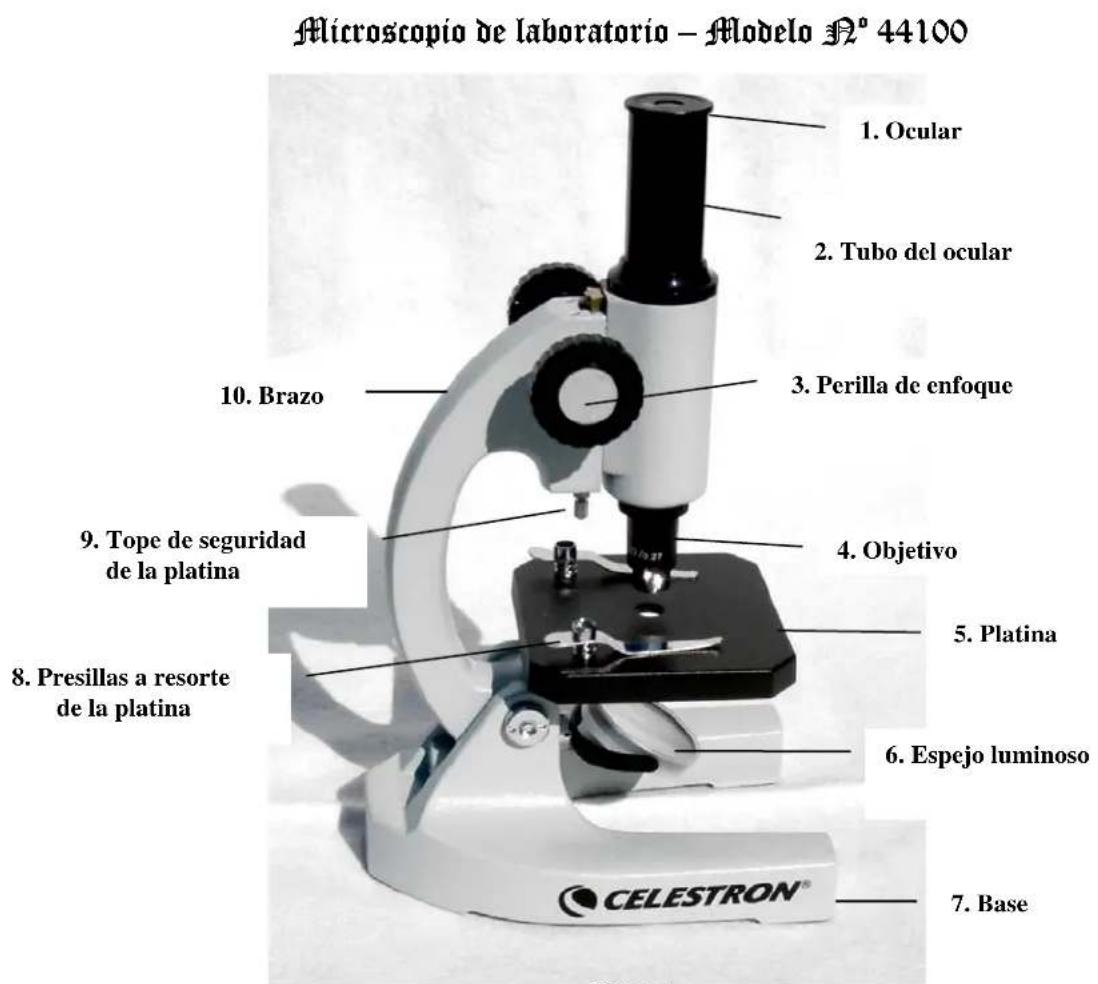

2Microscopio de laboratorio – Modelo Nº 44100

9. Tope de seguridad

Accesorios estándar incluidos con el microscopio

• Ocular Huygens de 10x • 5 preparaciones en portaobjetos

• Objetivo de 20x (200x con ocular) • Cubierta contra el polvo Especificaciones Modelo Nº 44100 Especificaciones Platina Platina lisa con presillas a resorte – 88 mm x 88 mm Brazo Selección de ángulo de 0° a 45° Mecanismo de enfoque Macrométrico; mecanismo con piñón y cremallera con tope de seguridad Objetivo Acromático 20x Iluminador Espejo plano-cóncavo de 42 mm Ocular 10x – Campo visual de 12 mm

3Desembalaje y armado del microscopio

1. Retire el contenedor de espuma de poliestireno de la caja de cartón.

2. Quite la cinta del contenedor de poliestireno que sujeta las dos secciones.

3. Retire cuidadosamente el microscopio y otras piezas y colóquelos sobre una mesa, escritorio o cualquier otra

4. Retire la bolsa de plástico que cubre el microscopio.

5. Quite el papel protector de la platina (5).

6. Retire la tapa de plástico del tubo del ocular (2).

7. Inserte el ocular de 10x en el tubo del ocular (2). ¡Ahora puede usar su microscopio!

Manejo del microscopio Uso del espejo luminoso El microscopio cuenta con un espejo luminoso plano-cóncavo incorporado que permite iluminar el espécimen desde abajo reflejando en la platina una fuente de luz externa (luz solar indirecta, luz de la habitación, lámpara, etc.). El espejo tiene un lado plano (usted puede ver su reflejo en la superficie plana) y un lado cóncavo. El lado cóncavo concentra mucha más luz sobre el espécimen que el lado plano. Para iluminar el espécimen:

1. Si tiene luz natural, incline el espejo (6) y refleje la luz indirecta desde la parte de abajo de la platina (5).

Advertencia: Nunca utilice el espejo para concentrar la luz solar directa a través del microscopio ya que puede ser muy dañina y dañar la vista.

2. Si se utiliza de noche o adentro, sin luz solar, puede usar una lámpara de escritorio cercana, una lámpara de mesa

u otra fuente luminosa para reflejar la luz sobre el espécimen. Para controlar la cantidad de luz que se refleja en el espécimen:

1. Use el lado cóncavo del espejo para concentrar más luz en el portaobjetos. El lado cóncavo concentrará más luz en

el espécimen pero concentrará un haz mucho más pequeño, haciéndolo más sensible para regular. 2 Si no puede regular el espejo para que ilumine el espécimen correctamente, puede cambiar la posición del espejo inclinando el brazo (10) hacia atrás. Ajuste del ángulo del brazo La posición normal de observación es 0º. Sin embargo, también se puede hacer desde cualquier ángulo de 0º a 45º. Para cambiar el ángulo de observación:

1. Sostenga la base con una mano (7).

2. Después, con la otra mano, incline el brazo (10) moviéndolo hacia adelante o hacia atrás hasta el ángulo de

observación deseado. Observación del espécimen Cuidadosamente coloque un portaobjetos debajo de las presillas a resorte de la platina (8) y centre el espécimen directamente sobre el agujero en el centro de la platina (5). Ahora está listo para enfocar y observar el espécimen, pero primero debe tomar ciertas precauciones para no dañar el portaobjetos o el objetivo. El microscopio está equipado con un tope de seguridad de la platina (9) que permite regular la distancia de recorrido del mecanismo de enfoque. Esto asegura que el objetivo no haga contacto accidentalmente con el portaobjetos ya que podría romperlo o podría rayarse el objetivo. Para regular la distancia de recorrido del mecanismo de enfoque:

1. Haga girar la perilla de enfoque (3) hacia atrás (en el sentido de las agujas del reloj) para elevar el objetivo

alejándolo de la platina (5).

2. Desenrosque unos 2/3 del tornillo del tope de seguridad de la platina (9).

3. Baje el objetivo sobre el portaobjetos hasta que la punta del lente esté casi encima del mismo. (Tenga mucho

cuidado y no permita que el objetivo toque el portaobjetos).

4. Enrosque el tornillo de seguridad (9) hacia arriba hasta que se tope contra el mecanismo de enfoque.

5. Haga girar la tuerca de retención estriada hacia arriba para trabar el tornillo de seguridad.

6. Ahora, gire la perilla de enfoque (3) hasta que el espécimen esté bien enfocado.

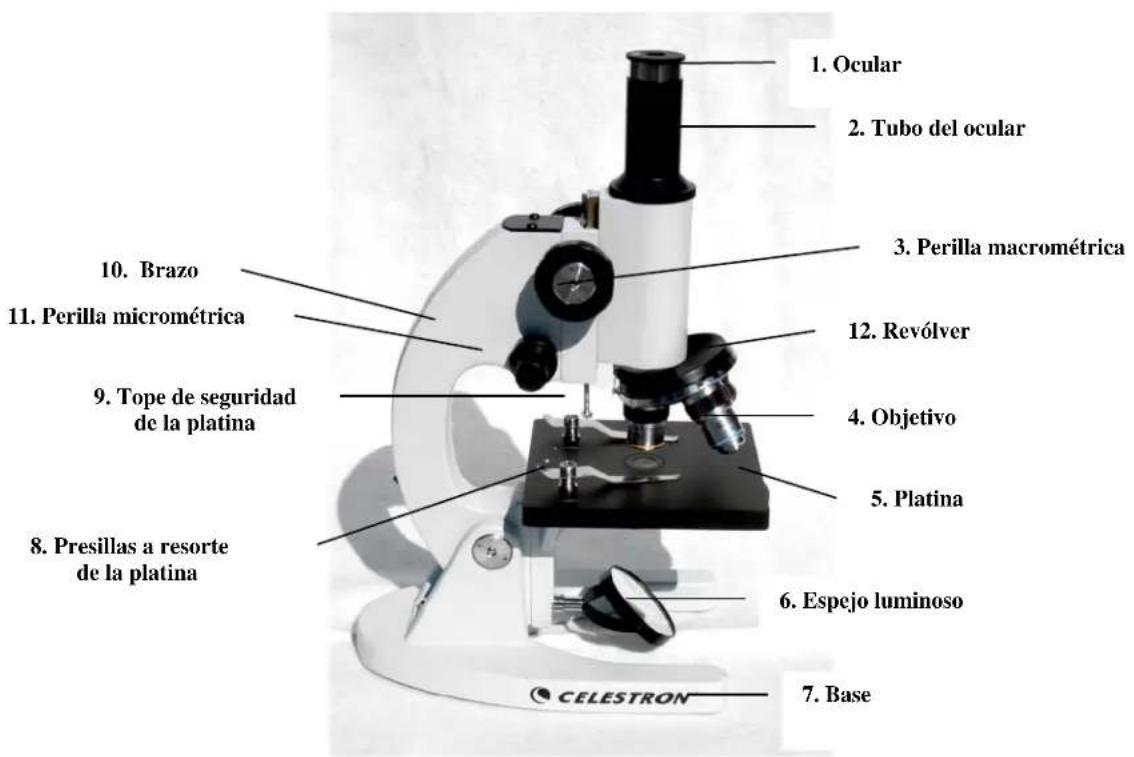

4Microscopio de laboratorio – Modelo Nº 44102

9. Tope de seguridad

Accesorios estándar incluidos con el microscopio

• Ocular Huygens de 10x • Objetivo de 40x

• Objetivo de 4x • 5 preparaciones en portaobjetos

• Objetivo de 10x • Cubierta contra el polvo

Especificaciones Modelo Nº 44102 Especificaciones Platina Platina lisa con presillas a resorte – 120 mm x 110 mm Brazo Selección de ángulo de 0° a 60° Mecanismo de enfoque Perillas macrométrica y micrométrica; tope de seguridad de piñón y cremallera Objetivos Acromático – 4x (aumento de 40), 10x (aumento de 100), 40x (aumento de 400) Iluminador Espejo plano-cóncavo de 50 mm Ocular 10x – Campo visual de 12 mm Revólver Triple con clic de parada Condensador N.A. 0,65 Diafragma Diafragma de disco con cinco tamaños de apertura

5Desembalaje y armado del microscopio

1. Retire el contenedor de espuma de poliestireno de la caja de cartón.

2. Quite la cinta del contenedor de poliestireno que sujeta las dos secciones.

3. Retire cuidadosamente el microscopio y otras piezas del contenedor y colóquelos sobre una mesa, escritorio o

cualquier otra superficie plana.

4. Retire la bolsa de plástico que cubre el microscopio.

5. Quite el papel protector de la platina (5).

6. Retire la tapa de plástico del tubo del ocular (2).

7. Inserte el ocular de 10x en el tubo del ocular (2).

8. Retire los tres objetivos (4) de sus envases. Desatornille las tapas de los envases de la porción roscada de los

9. Enrosque el extremo del objetivo de 4 mm en uno de los agujeros del revólver (12) apretándolo con los dedos.

En caso de ser necesario, baje la platina (5) haciendo girar la perilla macrométrica (3).

10. Haga girar el revólver a la próxima abertura y enrosque cada uno de los objetivos restantes en los agujeros

correspondientes. ¡Ahora está listo para usar el microscopio!

Manejo del microscopio Uso del espejo luminoso El microscopio cuenta con un espejo luminoso plano-cóncavo incorporado que permite iluminar el espécimen desde abajo reflejando en la platina una fuente de luz externa (luz solar indirecta, luz de la habitación, lámpara, etc.). El espejo tiene un lado plano (usted puede ver su reflejo en la superficie plana) y un lado cóncavo. El lado cóncavo concentra mucha más luz sobre el espécimen que el lado plano. Para iluminar el espécimen:

1. Si tiene luz natural, incline el espejo (6) y refleje la luz indirecta desde la parte de abajo de la platina (5).

Advertencia: Nunca utilice el espejo para concentrar la luz solar directa a través del microscopio ya que puede ser muy dañina y dañar la vista.

2. Si se utiliza en la noche o adentro, sin luz solar, puede usar una lámpara de escritorio cercana, una lámpara de mesa

u otra fuente luminosa para reflejar la luz sobre el espécimen. Para controlar la cantidad de luz que se refleja en el espécimen:

1. Use el lado cóncavo del espejo para concentrar más luz en el portaobjetos. El lado cóncavo concentrará más luz en

el espécimen pero concentrará un haz mucho más pequeño, haciéndolo más sensible para regular. 2 Si no puede regular el espejo para que ilumine el espécimen correctamente, puede cambiar la posición del espejo inclinando el brazo (10) hacia atrás.

3. La cantidad de luz también se puede controlar haciendo girar el diafragma de disco de cinco aperturas (ver Figura

2a) debajo de la platina (5).

Ajuste del ángulo del brazo La posición normal de observación es 0º. Sin embargo, también se puede hacer desde cualquier ángulo de 0º a 60º. Para cambiar el ángulo de observación:

1. Sostenga la base con una mano (7).

2. Con la otra mano, incline el brazo (10) moviéndolo hacia adelante o hacia atrás hasta el ángulo de observación

Observación del espécimen Cuidadosamente coloque un portaobjetos debajo de las presillas a resorte de la platina (8) y centre el espécimen directamente sobre el agujero en el centro de la platina (5). Ahora está listo para enfocar y observar el espécimen, pero primero debe tomar ciertas precauciones para no dañar el portaobjetos o el objetivo. El microscopio está equipado con un tope de seguridad de la platina (9) que permite regular la distancia de recorrido del mecanismo de enfoque. Esto asegura que el objetivo no haga contacto accidentalmente con el portaobjetos ya que podría romperlo o podría rayarse el objetivo. Para regular la distancia de recorrido del mecanismo de enfoque:

1. Haga girar la perilla macrométrica (3) hacia atrás (en el sentido de las agujas del reloj) para elevar el objetivo

alejándolo de la platina (5).

2. Desenrosque unos 2/3 del tornillo del tope de seguridad de la platina (9).

3. Gire el revólver (12) hasta colocar el objetivo de 40x sobre el espécimen.

4. Baje el objetivo sobre el portaobjetos hasta que la punta del lente esté casi encima del mismo. (Tenga mucho

cuidado y no permita que el objetivo toque el portaobjetos.)

5. Enrosque el tornillo de seguridad (9) hacia arriba hasta que se tope contra el mecanismo de enfoque.

6. Haga girar la tuerca de retención estriada hacia arriba para trabar el tornillo de seguridad.

Enfoque Ahora que tiene el portaobjetos directamente debajo del objetivo, use la perilla macrométrica (3) para enfocar el espécimen.

1. Siempre empiece con el aumento más bajo (objetivo de 4x) y cambie a un aumento más alto girando el revólver

(12) al objetivo de 10x primero y de 40x después. Tenga cuidado y no permita que el objetivo toque el portaobjetos cuando cambie a un aumento mayor.

2. Use la perilla micrométrica (11) para cambiar la profundidad de campo y obtener un enfoque preciso del

espécimen que está observando.

3. Si la distancia hacia abajo para enfocar no es suficiente, desatornille el tornillo de seguridad (9) para ampliar la

distancia de recorrido hacia abajo. Una vez más, tenga mucho cuidado y no permita que el objetivo toque el portaobjetos.

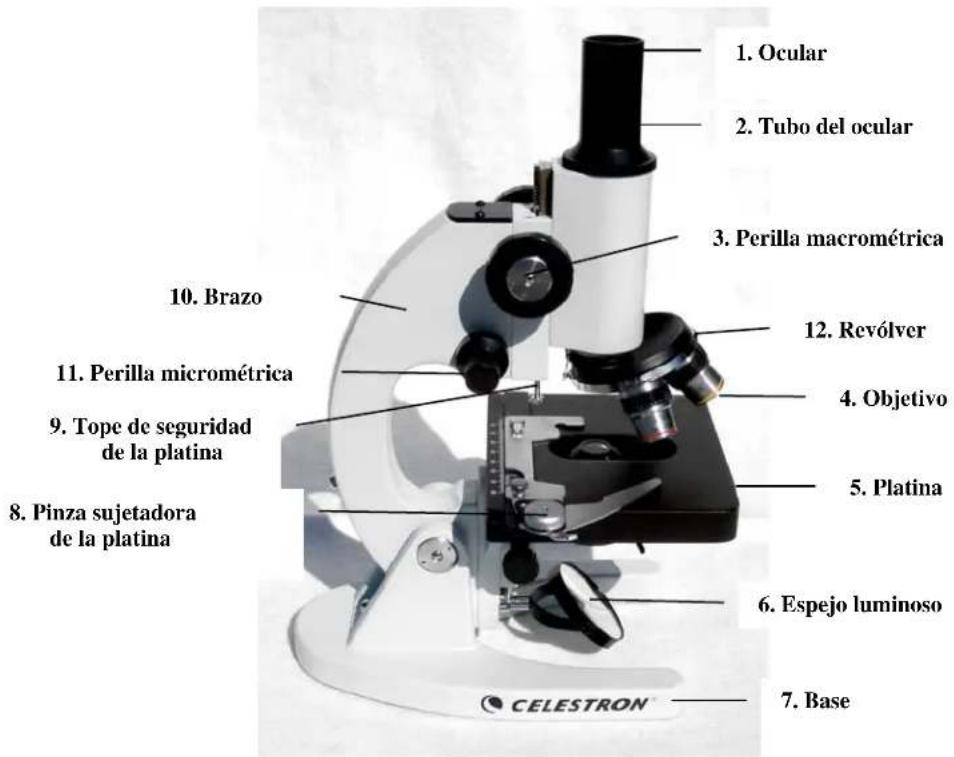

7Microscopio avanzado - Modelo Nº 44104

9. Tope de seguridad

Accesorios estándar incluidos con el microscopio

• Ocular Huygens de 10x • Iluminador eléctrico

• Ocular Huygens de 12,5x • Filtro azul

• Objetivo de 4x • 5 preparaciones en portaobjetos

• Objetivo de 10x • Cubierta contra el polvo

Especificaciones Modelo Nº 44104 Especificaciones Platina Platina mecánica de 115 mm x 125 mm Brazo Selección de ángulo de 0° a 60° Mecanismo de enfoque Perillas macrométrica y micrométrica; tope de seguridad de piñón y cremallera Objetivos Acromático – 4x, 10x, 40x Iluminador Espejo plano-cóncavo de 50 mm Oculares Campo de visión de 10 mm – 12 mm; Campo de visión de 12,5 mm – 10 mm Revólver Triple con clic de parada Condensador Abbe N.A. 1,25 Diafragma Iris

8Tabla de aumentos Utilice la tabla a continuación para determinar los aumentos de la combinación de los diferentes oculares y objetivos del microscopio. Objetivo 4x 10x 40x Ocular de 10x 40x 100x 400x Ocular de 12,5x 50x 125x 500x

Desembalaje y armado del microscopio

1. Retire el contenedor de espuma de poliestireno de la caja de cartón.

2. Quite la cinta del contenedor de poliestireno que sujeta las dos secciones.

3. Retire cuidadosamente el microscopio y otras piezas del contenedor y colóquelos sobre una mesa, escritorio o

cualquier otra superficie plana.

4. Retire la bolsa de plástico que cubre el microscopio.

5. Quite el papel protector de la platina (5).

6. Retire la tapa de plástico del tubo del ocular (2).

7. Inserte el ocular de 10x en el tubo del ocular (2).

8. Retire los tres objetivos (4) de sus envases. Desatornille las tapas de los envases de la porción roscada de los

9. Enrosque el extremo del objetivo de 4 mm en uno de los agujeros del revólver (12) apretándolo con los dedos.

En caso de ser necesario, baje la platina (5) haciendo girar la perilla macrométrica (3).

10. Haga girar el revólver a la próxima abertura y enrosque cada uno de los objetivos restantes en los agujeros

correspondientes. ¡Ahora está listo para usar el microscopio!

Manejo del microscopio Uso del espejo luminoso El microscopio cuenta con un espejo luminoso plano-cóncavo incorporado que permite iluminar el espécimen desde abajo reflejando en la platina una fuente de luz externa (luz solar indirecta, luz de la habitación, lámpara, etc.). El espejo tiene un lado plano (usted puede ver su reflejo en la superficie plana) y un lado cóncavo. El lado cóncavo concentra mucha más luz sobre el espécimen que el lado plano. Para iluminar el espécimen:

1. Si tiene luz natural, incline el espejo (6) y refleje la luz indirecta desde la parte de abajo de la platina (5).

Advertencia: Nunca utilice el espejo para concentrar la luz solar directa a través del microscopio ya que puede ser muy dañina y dañar la vista.

2. Si se utiliza en la noche o adentro, sin luz solar, puede usar una lámpara de escritorio cercana, una lámpara de mesa

u otra fuente luminosa para reflejar la luz sobre el espécimen. Para controlar la cantidad de luz que se refleja en el espécimen:

1. Use el lado cóncavo del espejo para concentrar más luz en el portaobjetos. El lado cóncavo concentrará más luz en

el espécimen pero concentrará un haz mucho más pequeño, haciéndolo más sensible para regular. 2 Si no puede regular el espejo para que ilumine el espécimen correctamente, puede cambiar la posición del espejo inclinando el brazo (10) hacia atrás – vea la sección “Ajuste del ángulo del brazo”.

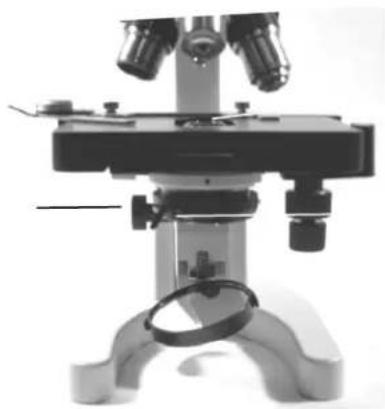

3. También puede controlar la cantidad de luz con el condensador y el diafragma – vea la sección “Ajuste de la luz”.

9Ajuste del ángulo del brazo La posición normal de observación es 0º. Sin embargo, también se puede hacer desde cualquier ángulo de 0º a 60º. Para cambiar el ángulo de observación:

1. Sostenga la base con una mano (7).

2. Con la otra mano, incline el brazo (10) moviéndolo hacia adelante o hacia atrás hasta el ángulo de

observación deseado. Uso del iluminador eléctrico

Figura 3a Figura 3b Figura 3c Figura 3d Para una luz más directa e intensa, use el iluminador eléctrico suministrado. Para instalar el iluminador eléctrico:

1. Tire hacia afuera el espejo luminoso para sacarlo de su sostén. Sale fácilmente con poca presión – ver la Figura 3a.

Instale el iluminador eléctrico en el mismo sostén del espejo luminoso – ver la Figura 3a.

2. Asegúrese de que la parte de vidrio del iluminador eléctrico (ver la Figura 3b) esté mirando hacia arriba, hacia la

3. Coloque el pasador y las presillas sobre el sostén y empuje hasta que esté bien colocado – ver la Figura 3c.

4. Enchufe el cordón eléctrico del iluminador en un tomacorriente de CA – ver la Figura 3d.

Cambio de los oculares El microscopio viene con oculares de 10x y 12,5x, fáciles de cambiar:

1. Quite cualquiera de los oculares (1) del tubo del ocular (2) tirándolo hacia arriba.

2. Instale el ocular deseado (1) en el tubo del ocular (2) empujando hacia abajo.

3. Los oculares se mantienen en su sitio por fricción.

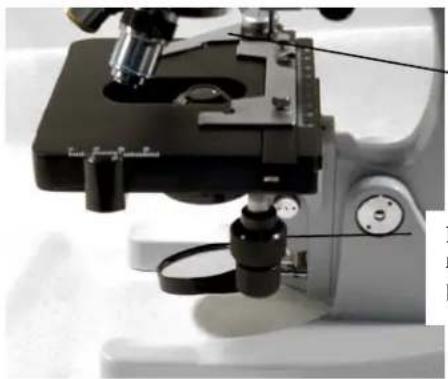

Observación del espécimen El instrumento cuenta con una platina mecánica con una pinza sujetadora de la platina y perillas direccionales – ver la Figura 3e.

1. Use la palanca para abrir el brazo de sujeción de la pinza sujetadora de la platina.

2. Coloque un portaobjetos (de 3 pulgadas) adentro del sujetador y cierre suavemente el brazo de sujeción contra el

portaobjetos. 3. Use las perillas de movimiento de la platina (ver la Figura 3e) para colocar el espécimen sobre la abertura en la platina (5). Ahora está listo para enfocar y observar el espécimen, pero primero debe tomar ciertas precauciones para no dañar el portaobjetos o el objetivo. El microscopio está equipado con un tope de seguridad de la platina (9) que permite regular la distancia de recorrido del mecanismo de enfoque. Esto asegura que el objetivo no haga contacto accidentalmente con el portaobjetos ya que podría romperlo o podría rayarse el objetivo. Para regular la distancia de recorrido del mecanismo de enfoque:

4. Haga girar la perilla macrométrica (3) hacia atrás (en el sentido de las agujas del reloj) para elevar el objetivo

alejándolo de la platina (5).

5. Desenrosque unos 2/3 del tornillo del tope de seguridad de la platina (9).

6. Gire el revólver (12) hasta colocar el objetivo de 40x sobre el espécimen.

7. Baje el objetivo sobre el portaobjetos hasta que la punta del lente está casi encima del mismo. (Tenga mucho

cuidado y no permita que el objetivo toque el portaobjetos.)

8. Enrosque el tornillo de seguridad (9) hacia arriba hasta que se tope contra el mecanismo de enfoque.

9. Haga girar la tuerca de retención estriada hacia arriba para trabar el tornillo de seguridad.

10Nota: La perilla superior de movimiento de la platina se mueve en el eje X (hacia adelante y hacia atrás) mientras que la perilla inferior de movimiento de la platina se mueve en el eje Y (de lado a lado). La escala Vernier en ambos ejes permite marcar y duplicar exactamente la ubicación de un objeto en caso de que el usuario desee volver al mismo campo de visión.

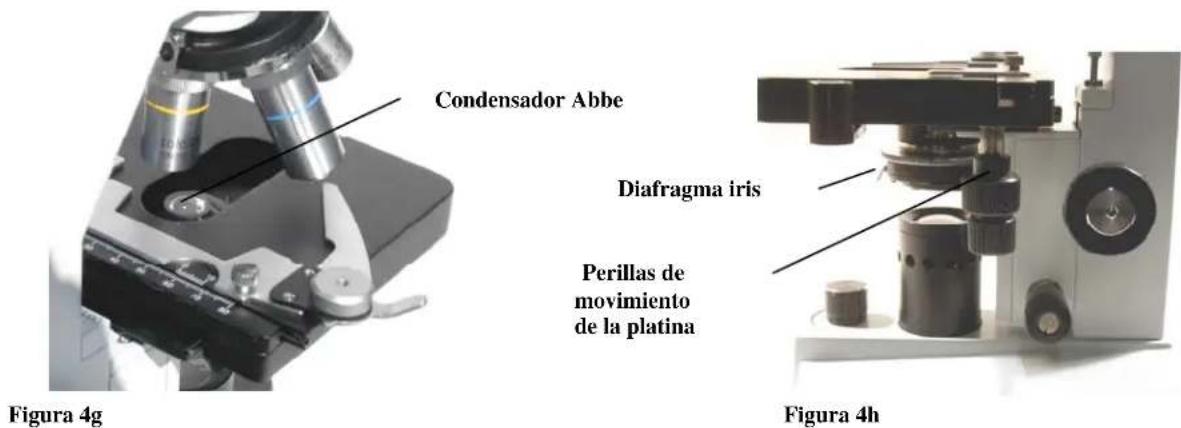

Perillas de movimiento de la platina Pinza sujetadora de la platina Figura 3e

Sugerencia: Para colocar el espécimen directamente debajo del objetivo, cierre la abertura del diafragma iris (ver la Figura 3f) hasta que esté casi completamente cerrado. Podrá ver un pequeño haz de luz que se proyecta sobre el portaobjetos. Ahora simplemente use las perillas de movimiento de la platina para mover el espécimen directamente dentro del haz de luz.

10. Use el revólver (12) para girar los objetivos (4) hasta que el objetivo de 4x quede directamente sobre el espécimen.

Comience siempre son el objetivo de menor aumento y continúe subiendo el aumento.

11. Mire a través del ocular al mismo tiempo que gira la perilla macrométrica (3) hasta que el espécimen quede a la

vista. Si necesita centrar el espécimen en el campo de visión, mueva levemente las perillas de la platina (Figura 3e). Advertencia: Cuando enfoque, cuide de no levantar la platina demasiado de manera que el portaobjetos toque el objetivo. No solo podría romper el portaobjetos sino que también puede rayar el objetivo.

12. Por último, ajuste la perilla micrométrica (11) hasta alcanzar el enfoque más nítido posible para su vista.

Advertencia: Nunca haga girar las perillas micrométricas en dirección opuesta al mismo tiempo ya que podría dañar el mecanismo de enfoque.

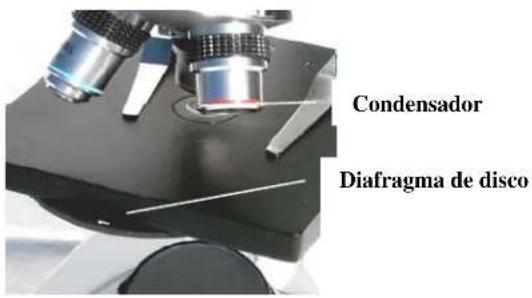

11Ajuste de la luz Los especímenes de diferentes tamaños, espesores y variaciones de colores requieren diferentes niveles de iluminación. Existen dos maneras de cambiar la cantidad de luz cuando se observa un espécimen: regular el condensador Abbe y regular el diafragma iris (ver Figura 3f).

1. Cuando se realiza la observación con objetivos de menor aumento (de 4x y 10x) debe bajar el lente del

condensador para dispersar la luz sobre el campo de visión más amplio. Para cambiar la posición del condensador, haga girar la perilla para regular el condensador en sentido de las agujas del reloj hasta que el haz de luz se disperse lo suficiente para iluminar el campo de visión por completo.

2. La imagen aparecerá menos iluminada cuando baje el condensador para dispersar la luz o cuando cambie a un

objetivo de más aumento. Aumente la apertura del diafragma iris para permitir que pase más luz. La apertura o cierre del diafragma le ofrece una vista en relieve del espécimen y le permite cambiar la profundidad de campo del espécimen que está observando.

Uso de un filtro Para resaltar los diferentes niveles de detalle, experimente cambiando el color de la iluminación trasera del espécimen. Para cambiar el color de iluminación, coloque el filtro azul en el haz de luz en la parte superior del iluminador eléctrico. Quizá tenga que reenfocar ajustando la perilla micrométrica (11) levemente para poder observar mejor.

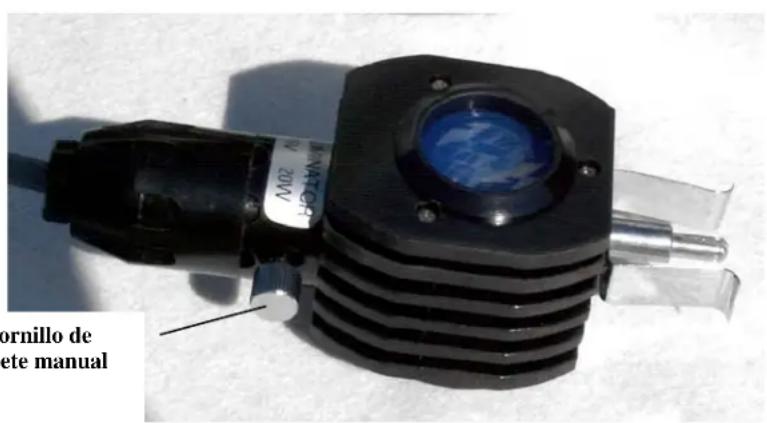

Reemplazo de la lámpara del iluminador eléctrico

Para reemplazar una lámpara quemada, haga lo siguiente:

1. Quite el tornillo de apriete manual del

iluminador haciéndolo girar en el sentido contrario a las agujas del reloj.

2. Abra el compartimiento donde

encontrará la lámpara de tungsteno de 20 vatios.

3. Quite la lámpara empujándola

levemente hacia abajo y haciéndola girar en sentido contrario a las agujas del reloj.

4. Alinee los clavijas de la lámpara nueva

con las ranuras en el portalámpara y empújela hacia abajo girando en el sentido de las agujas del reloj hasta que Figura 3g quede colocada. Tornillo de apriete manual

5. Cierre el compartimiento, alinee el

agujero roscado para el tornillo de apriete manual y apriételo haciéndolo girar en el sentido de las agujas del reloj.

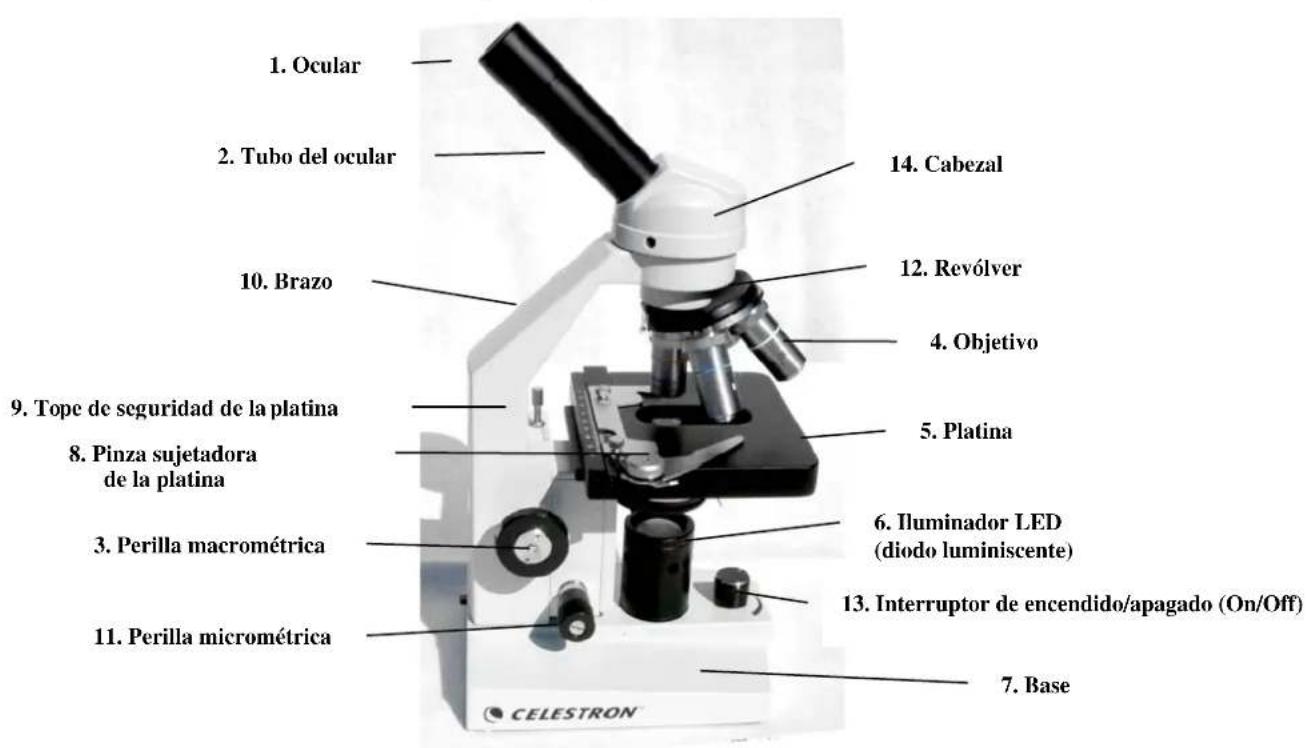

12Microscopio avanzado – Modelo Nº 44106

Accesorios estándar incluidos con el microscopio

• Ocular de 10x con puntero • Iluminador LED (diodo luminiscente)

• Objetivo de 4x • Filtros verde, amarillo, azul

• Objetivo de 10x • Aceite de inmersión

• Objetivo de 40x • 5 preparaciones en portaobjetos

• Objetivo de 100x • Cubierta contra el polvo Especificaciones Modelo Nº 44106 Especificaciones Platina Platina mecánica de 115 mm x 125 mm Cabezal Monocular con inclinación de 45° y rotación de 360° Mecanismo de enfoque Perillas macrométrica y micrométrica; tope de seguridad de piñón y cremallera Objetivos Acromático – 4x (aumento de 40), 10x (aumento de 100), 40x (aumento de 400), 100x (aumento de 1000) Iluminador Espejo plano-cóncavo de 50 mm Ocular Campo ancho de 10x con puntero – Campo de visión de 18 mm Revólver Cuádruple con clic de parada Condensador Abbe N.A. 1,25 Diafragma Iris

13Desembalaje y armado del microscopio

1. Retire el contenedor de espuma de poliestireno de la caja de cartón.

2. Quite la cinta del contenedor de poliestireno que sujeta las dos secciones.

3. Retire cuidadosamente el microscopio y otras piezas del contenedor y colóquelos sobre una mesa, escritorio o

cualquier otra superficie plana.

4. Retire la bolsa de plástico que cubre el microscopio.

5. Quite el papel protector de la platina (5).

6. Retire los cuatro objetivos (4) de sus envases. Desatornille las tapas de los envases de la porción roscada de los

7. Enrosque el extremo del objetivo de 4 mm en uno de los agujeros del revólver (12) apretándolo con los dedos.

En caso de ser necesario, baje la platina (5) haciendo girar la perilla macrométrica (3).

8. Haga girar el revólver a la próxima abertura y enrosque cada uno de los objetivos restantes en los agujeros

correspondientes. ¡Ahora está listo para usar el microscopio!

Manejo del microscopio

Uso del espejo luminoso El microscopio cuenta con un espejo luminoso plano-cóncavo incorporado que permite iluminar el espécimen desde abajo reflejando en la platina una fuente de luz externa (luz solar indirecta, luz de la habitación, lámpara, etc.). El espejo tiene un lado plano (usted puede ver su reflejo en la superficie plana) y un lado cóncavo. El lado cóncavo concentra mucha más luz sobre el espécimen que el lado plano. Para iluminar el espécimen:

1. Si tiene luz natural, incline el espejo (6) y refleje la luz indirecta desde la parte de abajo de la platina (5).

Advertencia: Nunca utilice el espejo para concentrar la luz solar directa a través del microscopio ya que puede ser muy dañina y dañar la vista.

2. Si se utiliza en la noche o adentro, sin luz solar, puede usar una lámpara de escritorio cercana, una lámpara de mesa

u otra fuente luminosa para reflejar la luz sobre el espécimen. Para controlar la cantidad de luz que se refleja en el espécimen:

1. Use el lado cóncavo del espejo para concentrar más luz en el portaobjetos. El lado cóncavo concentrará más luz en

el espécimen pero concentrará un haz mucho más pequeño, haciéndolo más sensible para regular.

2. También puede controlar la cantidad de luz con el condensador y el diafragma – vea la sección “Ajuste de la luz”.

Rotación del cabezal El cabezal del microscopio puede girar 360°. Es así como puede observar desde cualquier posición con solo mover el cabezal a la posición deseada.

14Uso del iluminador LED (diodo luminiscente)

Para una luz más directa e intensa, use el iluminador LED (diodo luminiscente) suministrado. El iluminador LED funciona con tres pilas AA (no se incluyen).

1. Tire hacia afuera el espejo luminoso para sacarlo de su sostén.

2. El tubo del iluminador LED se enrosca en sentido contrario a las agujas del reloj sobre el LED ubicado en la base

del microscopio – ver la Figura 4a. Gire el tubo apretándolo con los dedos – ver la Figura 4b.

3. Instale las pilas – ver la próxima sección.

4. Después de instalar las pilas, gire el interruptor (13) a la posición “on” (de encendido).

5. Asegúrese de que el interruptor en la parte trasera de la base del microscopio esté en la posición “Btry” (pila) – ver la Figura 4c.

Instalación de las pilas para el iluminador LED (diodo luminiscente)

Para instalar las tres pilas AA:

1. Coloque de lado el microscopio.

2. Con un destornillador Phillips de cabeza pequeña, quite las cuatro tornillos de las patas de goma de la parte inferior de la base para quitar entonces la cobertura de protección – ver la Figura 4d. 3. Quite los dos tornillos Phillips brillantes que sujetan un soporte que mantiene las caja de las pilas en su lugar – ver la Figura 4e.

4. Deslice la tapa para abrir la caja de las pilas.

5. Instale tres pilas AA según los indicadores de “+” y “-” – ver la Figura 4f.

6. Cierre la caja de las pilas.

7. Vuelva a colocar el soporte que sujeta a la caja de las pilas en su lugar con los dos tornillos Phillips brillantes.

8. Vuelva a colocar la cobertura de protección con los cuatro tornillos Phillips de las patas de goma.

15Observación del espécimen El instrumento cuenta con una platina mecánica con una pinza sujetadora de la platina y perillas direccionales – ver las Figuras 4g y 4h. La escala Vernier en ambos ejes permite marcar y duplicar exactamente la ubicación de un objeto en caso de que el usuario desee volver al mismo campo de visión.

1. Use la palanca para abrir el brazo de sujeción de la pinza sujetadora de la platina.

2. Coloque un portaobjetos (de 3 pulgadas) adentro del sujetador y cierre suavemente el brazo de sujeción contra el

portaobjetos. 3. Use las perillas de movimiento de la platina (ver la Figura 4h) para colocar el espécimen sobre la abertura de la platina (5). Ahora está listo para enfocar y observar el espécimen, pero primero debe tomar ciertas precauciones para no dañar el portaobjetos o el objetivo. El microscopio está equipado con un tope de seguridad de la platina (9) que permite regular la distancia de recorrido del mecanismo de enfoque. Esto asegura que el objetivo no haga contacto accidentalmente con el portaobjetos ya que podría romperlo o podría rayarse el objetivo. Para regular la distancia de recorrido del mecanismo de enfoque:

4. Haga girar la perilla macrométrica (3) hacia atrás (en el sentido de las agujas del reloj) para elevar el objetivo

alejándolo de la platina (5).

5. Desenrosque unos 2/3 del tornillo del tope de seguridad de la platina (9).

6. Gire el revólver (12) hasta colocar el objetivo de 40x sobre el espécimen.

7. Baje el objetivo sobre el portaobjetos hasta que la punta del lente está casi encima del mismo. (Tenga mucho

cuidado y no permita que el objetivo toque el portaobjetos.)

8. Enrosque el tornillo de seguridad (9) hacia arriba hasta que se tope contra el mecanismo de enfoque.

9. Haga girar la tuerca de retención estriada hacia arriba para trabar el tornillo de seguridad.

Figura 4g Figura 4h Diafragma iris Condensador Abbe Perillas de movimiento de la platina Sugerencia: Para colocar el espécimen directamente debajo del objetivo, cierre la abertura del diafragma iris (ver la Figura 4h) hasta que esté casi completamente cerrado. Podrá ver un pequeño haz de luz que se proyecta sobre el portaobjetos. Ahora simplemente use las perillas de movimiento de la platina para mover el espécimen directamente dentro del haz de luz.

10. Use el revólver (12) para girar los objetivos (4) hasta que el objetivo de 4x quede directamente sobre el espécimen.

Comience siempre son el objetivo de menor aumento y continúe subiendo el aumento. 11. Mire a través del ocular al mismo tiempo que gira la perilla macrométrica (3) hasta que el espécimen quede a la vista. Si necesita centrar el espécimen en el campo de visión, mueva levemente las perillas de la platina (Figura 4h). Advertencia: Cuando enfoque, cuide de no levantar la platina demasiado de manera que el portaobjetos toque el objetivo. No solo podría romper el portaobjetos sino que también puede rayar el objetivo.

12. Por último, ajuste la perilla micrométrica (11) hasta alcanzar el enfoque más nítido posible para su vista.

Advertencia: Nunca haga girar las perillas micrométricas en dirección opuesta al mismo tiempo ya que podría dañar el mecanismo de enfoque. Sugerencia: Cuando observe un espécimen con el objetivo de 100x, puede mejorar el aumento de la resolución colocando una pequeña gota de aceite de inmersión entre el espécimen y el objetivo. Para los portaobjetos de los especímenes que prepara usted mismo, cubra siempre el espécimen con una pieza de vidrio delgado y coloque el aceite sobre la cubierta de vidrio. No coloque el aceite directamente sobre el espécimen.

16Ajuste de la luz Los especímenes de diferentes tamaños, espesores y variaciones de colores requieren diferentes niveles de iluminación. Existen tres maneras de cambiar la cantidad de luz cuando se observa un espécimen: ajustar el control de intensidad con la perilla de encendido y apagado (on/off) (13), ajustar el condensador Abbe (Figura 4g) y ajustar el diafragma iris (ver la Figura 4h).

1. Cuando observe un espécimen de color oscuro o no transparente necesitará aumentar la cantidad de luz para resolver

ciertas características o detalles. Esto se hace fácilmente aumentando la intensidad del iluminador LED (diodo luminiscente) haciendo girar el control de intensidad del interruptor de encendido y apagado (on/off) (13) a su posición más alta.

2. Cuando se realiza la observación con objetivos de menor aumento (de 4x y 10x) debe bajar el lente del condensador

para dispersar la luz sobre el campo de visión más amplio. Para cambiar la posición del condensador, haga girar la porción plateada del centro del diafragma iris (4h) en el sentido de las agujas del reloj hasta que el haz de luz se disperse lo suficiente para iluminar el campo de visión completo.

3. La imagen aparecerá menos iluminada cuando baje el condensador para dispersar la luz o cuando cambie a un

objetivo de más aumento. En lugar de aumentar la intensidad de la luz del iluminador (que puede “difundir” los detalles finos del espécimen que está observando), aumente la apertura del diafragma iris para que entre más luz. La apertura o cierre del diafragma le ofrece una vista en relieve del espécimen y le permite cambiar la profundidad de campo del espécimen que está observando.

Uso de filtros Para resaltar los diferentes niveles de detalle, experimente cambiando el color de la iluminación trasera del espécimen. Para cambiar el color de la iluminación, coloque el filtro azul, verde o amarillo en la trayectoria luminosa, colocando uno sobre el iluminador LED. Quizá tenga que reenfocar ajustando la perilla micrométrica (11) levemente para poder observar mejor. Experimente con cada uno de los colores para ver los resultados.

17Cuidado y mantenimiento

El microscopio Celestron es un instrumento óptico de precisión que en todo momento debe ser tratado con cuidado. Siga estas sugerencias de cuidado y mantenimiento y su microscopio necesitará muy poco mantenimiento durante su vida útil.

• Retire los especímenes de la platina cuando haya terminado de usar el microscopio.

• Apague las perillas o interruptores de los iluminadores eléctricos.

• Desenchufe el cordón eléctrico.

• Coloque siempre la cubierta contra el polvo sobre el microscopio cuando no esté en uso o cuando lo guarde.

• Guarde el microscopio en un lugar seco y limpio.

• Tenga cuidado si utiliza el microscopio en la luz solar directa para evitar dañar el microscopio o la vista.

• Cuando mueva el microscopio, sujételo del “brazo” con una mano y no de las perillas de enfoque, alojamiento del ocular, etc. Coloque la otra mano debajo de la base para sostenerlo.

• Limpie las superficies exteriores (metálicas y plásticas) con un paño húmedo.

• Siempre desenchufe el cordón eléctrico antes de limpiar.

• Nunca limpie las superficies ópticas con una toalla de tela o toalla de papel ya que podría rayarlas fácilmente.

• Sople el polvo acumulado en las superficies ópticas con un pincel de pelo de camello o con un soplador de aire.

• Para limpiar las impresiones digitales de las superficies ópticas, use un agente para limpiar lentes y papel para lentes que se venden en la mayoría de las tiendas de fotografía. Cuando limpie, no frote en círculo ya que puede rayar el lente.

• Nunca desarme o limpie las superficies ópticas internas. Esto debe ser hecho por un técnico capacitado en la fábrica u otros centros de reparación autorizados.

• Cuando use portaobjetos de vidrio, tenga cuidado ya que los bordes pueden ser filosos.

A. Celestron garantiza este microscopio libre de defectos de materiales y mano de obra por un período de dos años. Celestron reparará o reemplazará el producto o parte del mismo, si una vez inspeccionado por Celestron se demuestra que los materiales o la mano de obra son defectuosos. Como condición de la obligación de Celestron de reparar o reemplazar dicho producto, el producto deberá ser devuelto a Celestron con prueba de compra satisfactoria para Celestron.

B. El Número de Autorización de Devolución Apropiado se debe obtener de Celestron antes de proceder con la devolución. Llame a Celestron al (310) 328-9560 para obtener el número que deberá estar visible en la parte exterior del contenedor de envío.

Todas las devoluciones deben estar acompañadas por una declaración escrita donde debe figurar el nombre, dirección y número de teléfono diurno del dueño, junto con una breve descripción de cualquier defecto reclamado. El producto o las partes reemplazadas pasarán a ser propiedad de Celestron.

El cliente se hará responsable de todos los costos de transporte y seguro, tanto a la fábrica como de la fábrica de Celestron y se le exigirá que dichos costos sean prepagados. Celestron utilizará los medios razonables necesarios para reparar o reemplazar cualquier microscopio cubierto por esta garantía, dentro de los treinta días siguientes a su recibo. En el caso de reparaciones o reemplazo que requieran más de treinta días, Celestron notificará la demora al cliente. Celestron se reserva el derecho a reemplazar cualquier producto que haya discontinuado de su línea de productos, con un producto nuevo de valor y funciones comparables.

Esta garantía será nula y no tendrá vigencia o efecto en el caso que el producto cubierto haya sido modificado en su diseño o función, o haya sido maltratado, usado indebidamente, descuidado o reparado sin autorización. Además, esta garantía no cubre el mal funcionamiento o deterioro debido al uso normal de este producto.

Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuentes, ni la limitación de la duración de una garantía implícita, de modo que las limitaciones o exclusiones anteriores pueden no corresponder a su caso. Esta garantía le concede derechos legales específicos y es posible que a usted le correspondan otros derechos que varían de un estado a otro. Celestron se reserva el derecho de modificar o discontinuar, sin previo aviso, cualquier modelo o estilo de microscopio. En el caso de surgir problemas cubiertos por la garantía o de necesitar asistencia para el uso del microscopio, sírvase ponerse en contacto con: Celestron Technical Support Department 2835 Columbia Street Torrance, CA 90503 EE.UU. Tel. (310) 328-9560 Fax. (310) 212-5835 www.celestron.com Lunes a viernes de 8:00 a.m. a 4:00 p.m. (hora del Pacífico) Esta garantía reemplaza todas las garantías del producto anteriores. NOTA: Esta garantía es válida para los clientes de EE.UU. y Canadá que hayan comprado este producto de un Concesionario de Celestron Autorizado en EE.UU. o Canadá. La garantía fuera de EE.UU. y Canadá es válida únicamente para aquellos clientes que hayan comprado el producto de un Distribuidor de Celestron o de un Concesionario de Celestron Autorizado en dicho país y deberán ponerse en contacto con ellos para cualquier servicio cubierto por la garantía.`
