Tipo de producto	Altavoz coaxial
Marca	Phoenix Gold
Modelo	Z69CX
Diseño	Baja profundidad, tweeter de perfil enrasado
Material del cono	Polipropileno de alta calidad
Suspensión	Caucho butílico para durabilidad
Tecnología del tweeter	Ferrofluido para disipación térmica y amortiguación
Dimensiones aproximadas	6 x 9 pulgadas (ovalado)
Profundidad de montaje	Baja (adecuada para espacios reducidos)
Contenido de la caja	2 altavoces, 2 rejillas, 1 plantilla de montaje, 8 tornillos, 1 manual
Instalación	Requiere cable de altavoz (no incluido)
Alimentación	Adecuado para sistemas de audio de 12 V de vehículos
Fijación	Montaje con tornillos incluidos
Rejilla	Desmontable, separada del chasis
Seguridad	Cortar la alimentación antes de la conexión; proteger los cables de bordes afilados; no perforar en su lugar
Advertencia sonora	Niveles pico de hasta 135 dB; exposición >100 dB puede causar pérdida auditiva
Mantenimiento	Limpiar con un paño suave seco; evitar solventes
Garantía	Anulada en caso de perforación en su lugar o daños causados por virutas

Preguntas frecuentes - Z69CX PHOENIX GOLD

¿Cómo instalar el altavoz Phoenix Gold Z69CX?

Utilice la plantilla incluida para cortar el agujero al diámetro adecuado. Perfore cuatro agujeros de montaje, separe la rejilla del chasis, inserte el altavoz, fíjelo con los tornillos, luego vuelva a colocar la rejilla. Asegúrese de que el sistema de audio esté apagado antes de la conexión.

¿Qué herramientas son necesarias para la instalación?

Necesitará una plantilla de corte (incluida), una herramienta de corte para el agujero, un taladro con broca adecuada para los tornillos de montaje, y un destornillador. Se requiere un cable de altavoz de calidad (no incluido).

¿Cuál es la potencia admisible del Z69CX?

La potencia exacta no está especificada en el manual. Estos altavoces coaxiales están diseñados para funcionar con la mayoría de los sistemas de audio de 12 V. Para una potencia óptima, consulte las especificaciones técnicas del producto o contacte al fabricante.

¿Puedo usar este altavoz con mi autorradio original?

Sí, el Z69CX es compatible con sistemas de audio de 12 V estándar. Asegúrese de respetar las impedancias y la potencia de salida de su autorradio. Si su autorradio tiene una potencia inferior, el altavoz funcionará pero sin explotar todo su potencial.

¿Cuál es la impedancia del altavoz?

La impedancia no se menciona en el manual. Generalmente, los altavoces coaxiales de esta gama son de 4 ohmios. Verifique en el producto o en el sitio web del fabricante para confirmar.

¿Cómo conectar correctamente el altavoz?

Conecte el cable de salida positivo de la unidad fuente al terminal positivo del altavoz, y el cable negativo al terminal negativo. Esto garantiza que el sistema esté en fase. Use cable de calidad y proteja las conexiones contra cortocircuitos.

¿Qué es la tecnología ferrofluida del tweeter?

El ferrofluido es un líquido magnético que mejora el contacto térmico entre la bobina móvil y el imán, aumentando la fiabilidad y la amortiguación. Permite una mejor disipación del calor y una respuesta más suave del tweeter.

¿Estos altavoces son adecuados para instalación en puertas?

Sí, su diseño de baja profundidad los hace adecuados para espacios reducidos como las puertas. Asegúrese de que la profundidad de montaje sea suficiente (verifique el espacio antes de perforar). Use los ojales de goma para proteger los cables.

¿Cómo mantener los altavoces Z69CX?

Limpie las rejillas y la superficie con un paño suave y seco. No use solventes ni productos abrasivos que puedan dañar el cono o la suspensión. Evite la exposición prolongada a la humedad.

¿Cuál es la garantía del Phoenix Gold Z69CX?

El manual indica que perforar agujeros de montaje mientras el altavoz está en su lugar anula la garantía, ya que las virutas pueden dañar la bobina. Para las condiciones completas de la garantía, contacte a su distribuidor o a Phoenix Gold.

MANUAL DE USUARIO Z69CX PHOENIX GOLD

Diseño Bajo del Montaje - Altavoces de Agudos de Alto Perfil, con un Diseño compacto de cesta para una instalación sencilla

Cono de Series Z - Material de Cono de Polipropileno de Alta Calidad para un Gran Sistema de Sonido

Caucho Butilco - Excelente durabilitad para un rendimiento prolongado y una mejor estabilitad del cono lateral

Altavoces de Agudos recubiertos de Ferrofluido - Permite el contacto temico mejorado para una mayorabilidad y optima amortiguation de la bobina de voz

SPECIFICATION	Z4CX Z5CX Z65CX
Peak Power (watts) 120 Watts	140 Watts 160 Watts
Rated Power (watts 30 Watts)	35 Watts 40 Watts
Frequency Response 99Hz-20KHz 78Hz-20KHz 75Hz-20KHz
Impedance 4 Ohm 4 Ohm 4	Ohm
Sensitivity 86dB 86dB 87dB
Cone Material Polypropylene	Polypropylene Polypropylene
Tweeter PEI	PEI	PEI
Mounting Depth 43mm (1-11)/16"	44mm (1-3)/4"	46mm (1-13)/16"
Mounting Diameter	103 mm (4-1/16")	118mm (4-5/8")	126mm (5")
	Z46CX	Z57CX	Z69CX
Peak Power (watts) 120 Watts	140 Watts 220 Watts
Rated Power (watts) 30 Watts	35 Watts 55 Watts
Frequency Response	120Hz-20KHz	71Hz-20KHz 85HZ-20KHz
Impedance 4 Ohm 4 Ohm 4	Ohm
Sensitivity 87dB 87dB 88dB
Cone Material Polypropylene	Polypropylene Polypropylene
Tweeter PEI	PEI	PEI
Mounting Depth 50mm (2")	56mm (2.25")	70mm (2.75")
Mounting Diameter	142mm x 89mm(5.59" x 3.50")	181mm x 128mm(7.12" x 5.04")	155mm x 222mm(6.10" x 8.74")

INSTALLATION GUIDELINES

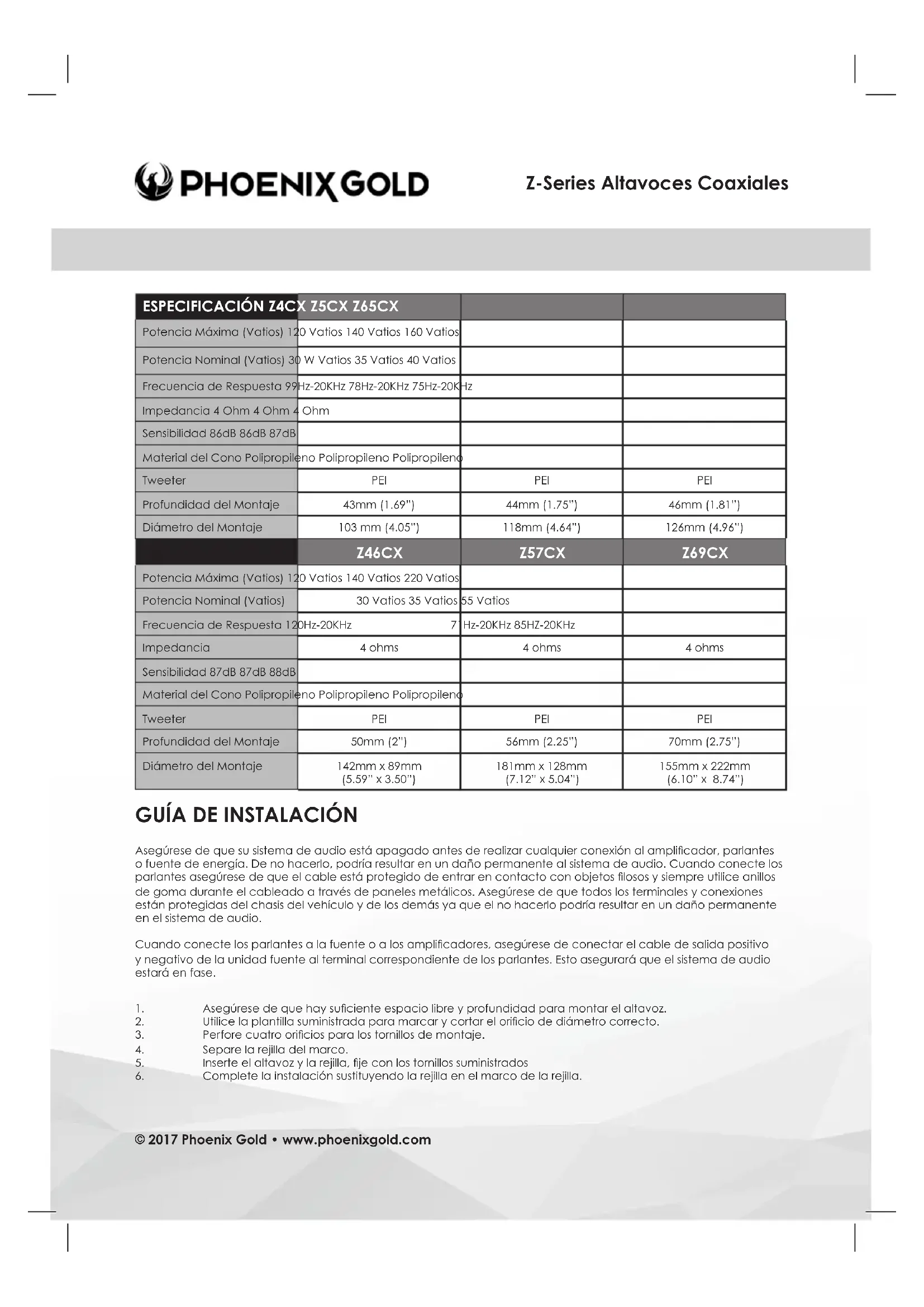

ESPECIFICACION Z4CX Z5CX Z65CX
Potencia Maxima (Vatos)	120 Vatos 140 Vatos 160 Vatos
Potencia Nominal (Vatos)	30 W Vatos 35 Vatos 40 Vatos
Frecuencia de Respuesta	99Hz-20KHz 78Hz-20KHz 75Hz-20KHz
Impedancia 4 Ohm 4 Ohm	Ohm
Sensibilidad 86dB 86dB 87dB
Material del Cono Polipropileno Polipropileno Polipropileno
Tweeter	PEI	PEI	PEI
Profundidad del Montaje	43mm (1.69")	44mm (1.75")	46mm (1.81")
Diámetro del Montaje	103 mm (4.05")	118mm (4.64")	126mm (4.96")
	Z46CX	Z57CX	Z69CX
Potencia Maxima (Vatos)	120 Vatos 140 Vatos 220 Vatos
Potencia Nominal (Vatos)	30 Vatos 35 Vatos	55 Vatos
Frecuencia de Respuesta	120Hz-20KHz	7 Hz-20KHz 85HZ-20KHz
Impedancia	4 ohms	4 ohms	4 ohms
Sensibilidad 87dB 87dB 88dB
Material del Cono Polipropileno Polipropileno Polipropileno
Tweeter	PEI	PEI	PEI
Profundidad del Montaje	50mm (2")	56mm (2.25")	70mm (2.75")
Diámetro del Montaje	142mm x 89mm (5.59" x 3.50")	181mm x 128mm (7.12" x 5.04")	155mm x 222mm (6.10" x 8.74")

GUIA DE INSTALLACION

Asegürese de que suSYSTEMa de audio estáapagadoantesderealizarcualquierconexional amplificador,parlantes ou fuente de energia.De no hacerlo,podriaresultar en un daño permanente alsystema de audio.Cuando conecte los parlantes asegürese de que el cable está protegido deentrar encontacto conobjectos filosos ysempleutilliceanillos de goma duranteel cableado atravésde paneles metálicos.Asegürese de que todos los terminales y conexiones están protegidas del chasis del vehiculo y de los demás yaque el no hacerlo podria resultar en un daño permanente en el systema de audio.

Cuando conecte los parlantes a la fuente o a los amplificadores, asegúrese de conectar el cable de salute positivo y negativo de la unidad fuente al terminal correspondiente de los parlantes. Esto asegurar que el sistema de audio estara en fase.

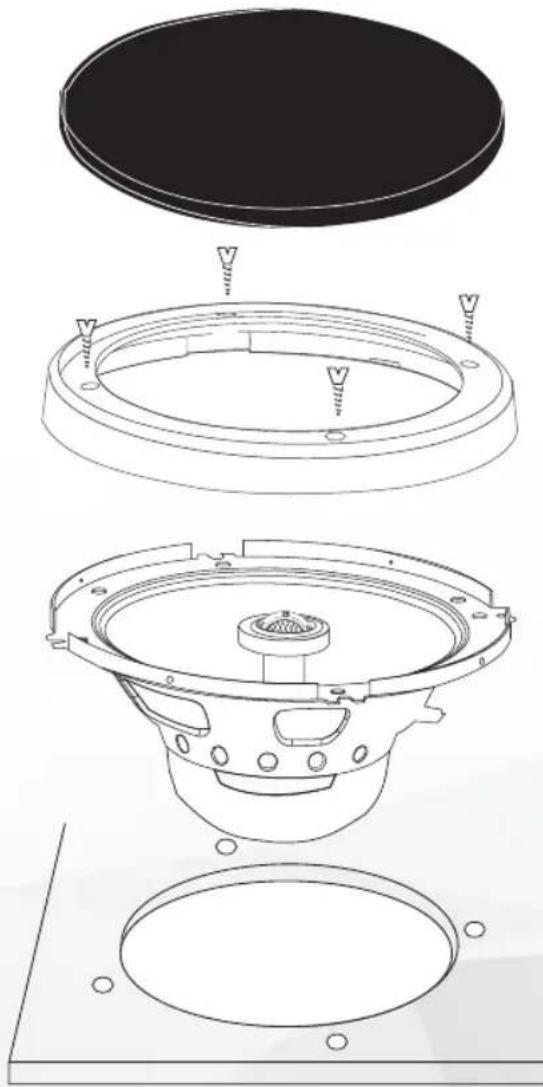

1. Asegürese de que hay suficiente空間 libre y profundidad para montar el altovoz.
2. Utilice la plantilla suministrada para marcar y cortar el orificio de diametro correcto.
3. Perfore cinco orificios para los tornillos de montaje.
4. Separe la rejilla del marco.
5. Inserte el altovoz y la rejilla, fije con los tornillos suministrados
6. Complete la instalacion sustituyendo la rejilla en el marco de la rejilla.

CONTENIDOS DE LA CAJA

2 x Altavoces Coaxiales Phoenix Gold
2x Rejilas de Altavoces Phoenix Gold
1 x Plantilla de Montaje
8 x Tornillos para el Montaje
1 x Manual de明晰o

NOTA:

El cable del Altavoz no está incluido con ningún set de Parlantes Coaxiales de PHOENIX GOLD, por favor, utilise un cable de Altavoz ya existente en suvehicleo reemplácelo por un cable de Altavoz de mayor calidad.

PELIGRO

No taladre agujeros de montaje con el altovo ya colocado,esto podria causar que las virutas provocadas de la perforacion danen la bobina de voz y anulara su garantia.

PELIGRO:

Los Sistemas de Audio能把 producir sonidos por encima de 135dB. La exposacion continua a niveles de presion de sonido por encima de 100dN可以使uclearidad auditiva permanente. Por favor, observe los vehículos de emergencia, bajo que las senales de advertencia pueda no ser eschuchadas.
