N206FP01IND - Conectores industriales Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa de recubrimiento industrial
Marca	Tripp Lite
Modelo	N206FP01IND
Número de recortes	1
Norma de protección	IP44 (con componentes compatibles), IP68 posible con caja N206-SB01-IND
Material	Plástico robusto de calidad industrial
Dimensiones (L x An x Al)	Aprox. 86 x 86 x 10 mm (estimación)
Peso	Aprox. 0,1 kg
Color	Gris/Negro (según modelo)
Compatibilidad	Acopladores de mampara y tomas Keystone N206, U325, P569, N455
Temperatura de funcionamiento	-20 °C a 60 °C
Garantía	Garantía limitada de por vida
Homologaciones	Conforme a la directiva RAEE
Contenido del embalaje	1 placa de recubrimiento, tornillos de montaje
Uso previsto	Conectividad de red, USB, HDMI, fibra en entornos industriales
Instalación	Montaje en pared con tornillos incluidos
Resistencia al agua	IP44 (salpicaduras), IP68 (inmersión hasta 1,5 m / 30 min) con caja
Resistencia al polvo	IP6X (hermético al polvo)
Funcionalidades	Protección contra infiltraciones de agua y polvo
Mantenimiento	Limpiar con un paño suave y seco

Preguntas frecuentes - N206FP01IND Tripp Lite

¿Cuáles son los índices de protección de la placa N206FP01IND?

La placa N206FP01IND ofrece protección IP44 contra salpicaduras de agua y cuerpos sólidos cuando se combina con componentes compatibles. Usando la caja N206-SB01-IND, puede alcanzar IP68 (inmersión hasta 1,5 m durante 30 min).

¿Se puede utilizar esta placa en exteriores?

Sí, gracias a su índice de protección IP44, es adecuada para uso en exteriores bajo techo. Para exposición directa a la lluvia o inmersión, use la caja N206-SB01-IND para alcanzar IP68.

¿Qué tipos de acopladores puedo instalar en esta placa?

Puede instalar acopladores de mampara o tomas Keystone de las series: N206-BC01-IND (Cat5e/6), U325-000-IND (USB 3.0), P569-000-FF-IND (HDMI 4K) y N455-BC01-IND (fibra LC/LC).

¿Cómo instalar la placa N206FP01IND?

Fije la placa a la pared con los tornillos incluidos. Inserte el acoplador o la toma Keystone en el recorte previsto. Asegúrese de que las juntas de sellado estén en su lugar para mantener el índice IP44.

¿Puedo usar esta placa con un cable HDMI?

Sí, use el acoplador de mampara HDMI P569-000-FF-IND y un cable HDMI de calidad industrial (serie P569-XXX-IND) para una conexión resistente al agua.

¿Cuál es la diferencia entre los modelos N206FP01IND y N206FP02IND?

El N206FP01IND tiene un solo recorte para un acoplador, mientras que el N206FP02IND tiene dos. Elija según la cantidad de conexiones necesarias.

¿Esta placa se suministra con tornillos?

Sí, la placa N206FP01IND se entrega con tornillos de montaje adecuados para instalación en pared.

¿Es compatible esta placa con cables Cat6 4PPoE?

Sí, usando el acoplador de mampara N206-BC01-IND y los cables Cat6 4PPoE de la serie N200P-XXX-IND, la placa soporta Power over Ethernet (PoE) hasta 90 W.

¿Puedo sumergir esta placa en agua?

No, la placa sola está certificada IP44 (proyecciones). Para inmersión hasta 1,5 m durante 30 min (IP68), debe montarse en la caja N206-SB01-IND con las juntas adecuadas.

¿Dónde puedo encontrar el manual completo?

El manual completo está disponible gratuitamente en formato PDF en el sitio notice-facile.com. Descárguelo para obtener instrucciones detalladas de instalación y listas de compatibilidad.

MANUAL DE USUARIO N206FP01IND Tripp Lite

Guía de Inicio Rápido

Solutaciones de

Conectividad Industrial

Serie de Modelos: N206-XXX-IND, P569-XXX-IND, U325-XXX-IND, N200P-XXX-IND, N455-XXX-IND, N820-XXX-IND Ver paginga 14 para una lista completa de modelos.

2) Las solicuciones de conectividad industrial de Tripp Lite son compatibles con el estandar IP44 para proteccion contra intrusion de agua en ambos lados, asi como el estandar IP68 para proteccion contra polvo, suciedad y arena invasivos e inmersion en hasta 1.5m de agua por 60 minutes.

Note: Ciertas combinaciones de produits son necessarias para alcantar los estandares IP44 o IP68.

Consulte la sección 4. Combinaciones de Productos para Proteccion IP44 e IP68 para mas informacion. La specifications de proteccion IP68 se basa en la garantia del fabricante.

English 1 • Français 25 • Pycckn 37

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Índice

Lista Completa de Productos para Soluciones de Conectividad 15 Industrial

1. Dimensiones de la Caja de Superficie N206-SB01-IND 16
   2 Instalación de Acoplador de Mampara Industrial 17 (N206-BC01-IND, U325-000-IND, P569-000-FF-IND, N455-BC01-IND)
2. Instalación de Conector Industrial Keystone (N206-KJ01-IND) 19
3. Combinaciones de Productos para Proteccion IP44 e IP68 22
   Garantia 23

Lista Completa de Productos para Soluciones de Conectividad Industrial

Placas Frontales Industriales

N206-FP01-IND (1 Recorte)

N206-FP02-IND (2 Recortes)

N206-FP04-IND (4 Recortes)

Caja de Instalación Industrial en Superficie

N206-SB01-IND

Acopladores de Conectores y Conectores Keystone

N206-BC01-IND

(Acoplador de Conector Cat5e/6)

N206-KJ01-IND (Conector Keystone)

U325-000-IND (Acoplador USB 3.0)

P569-000-FF-IND (Acoplador HDMI 4K)

N455-BC01-IND

(Acoplador de Fibra Multimodo LC/LC IP68)

Cables Patch Industriales y Cables 4PPoE (90W)

N206-PC03-IND

(Cable Patch Cat5e / Cat6 de 91 cm [3 pies])

N206-PC10-IND

(Cable Patch Cat5e / Cat6 de 3.05 m [10 pies])

N206-PC16-IND

(Cable Patch Cat5e / Cat6 de 4.88 m [16 pies])

N206-PC23-IND

(Cable Patch Cat5e / Cat6 de 7 m [23 pies])

N206-PC33-IND

(Cable Patch Cat5e / Cat6 de 10 m [33 pies])

N206-PC50-IND

(Cable Patch Cat5e / Cat6 de 15.2 m [50 pies])

N200P-003BL-IND

(Cables Cat6 4PPoE de 91.4 cm [3 pies])

N200P-010BL-IND

(Cables Cat6 4PPoE de 3.05 cm [10 pies])

N200P-016BL-IND

(Cables Cat6 4PPoE de 4.88 m [16 pies])

N200P-023BL-IND

(Cables Cat6 4PPoE de 7 m [23 pies])

N200P-033BL-IND

(Cables Cat6 4PPoE de 10 m [33 pies])

Cables Patch Industriales y

Cables 4PPoE (90W) (continuación)

N200P-050BL-IND

(Cables Cat6 4PPoE de 15.2 m [50 pies])

Cables USB 3.0 Industriales

U325-003-IND (Cable USB 3.0 de 91.4 cm [3 pies])

U325-006-IND (Cable USB 3.0 de 1.83 m [6 pies])

U325-010-IND (Cable USB 3.0 de 3.05 m [10 pies])

U325-013-IND (Cable USB 3.0 de 3.96 m [13 pies])

Cables HDMI 4K Industriales

P569-003-IND (Cable HDMI 4K de

91 cm [3 pies], 1 conector resistente al agua)

P569-006-IND (Cable HDMI 4K de

1.83 m [6 pies], 1 conector resistente al agua)

P569-010-IND (Cable HDMI 4K de 3.05 m [10

pies], 1 conector resistente al agua)

P569-012-IND (Cable HDMI 4K de 3.66 m [12 pies], 1 conector resistente al agua)

P569-003-IND2 (Cable HDMI 4K de 91 cm [3 pies], 2 connectores resistentes al agua)

P569-006-IND2 (Cable HDMI 4K de 1.83 m [6 pies], 2 conectores resistentes al agua)

P569-010-IND2 (Cable HDMI 4K de 3.05 m

[10 pies], 2 conectores resistentes al agua)

P569-012-IND2 (Cable HDMI 4K de 3.66 m

[12 pies], 2 conectores resistentes al agua)

Cables Patch Industriales

de Fibra Multimodo Duplex

N820-01M-IND

(Cables Patch de fibra LC/LC de 1 m)

N820-02M-IND

(Cables Patch de fibra LC/LC de 2 m)

N820-05M-IND

(Cables Patch de fibra LC/LC de 5 m)

N820-10M-IND

(Cables Patch de fibra LC/LC de 10 m)

Juego de Ensemble de Cable Impermeable

N206-WK01-IND

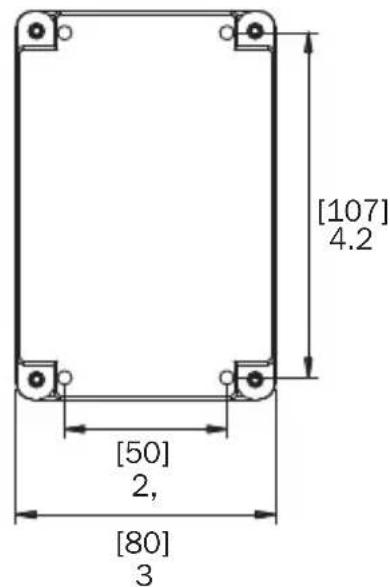

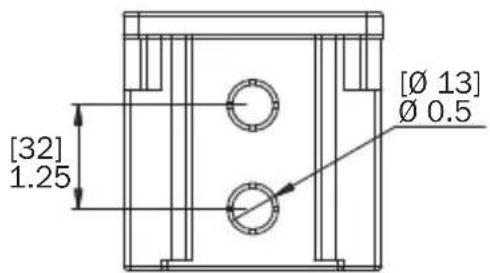

1. Dimensiones de la Caja de Instalacion en Superficie N206-SB01-IND

Dimensiones: [mm] PULGADAS

Recorte para Cable de 0.5" (M16)

Recorte para Tubo Conduit de 1.25" (M32)

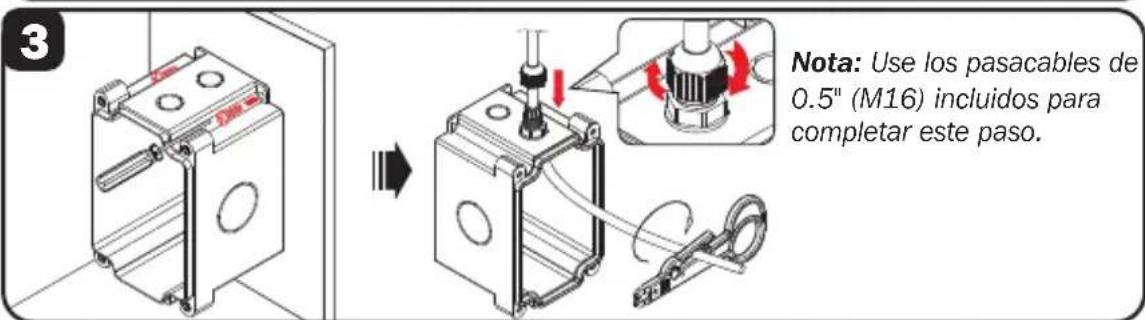

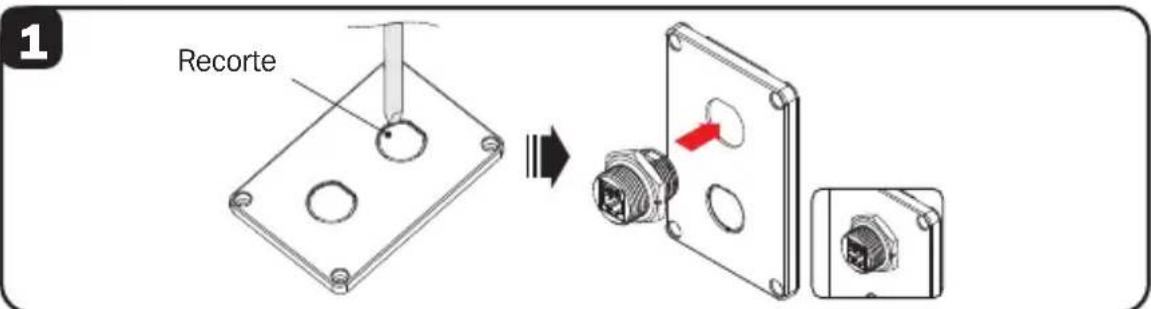

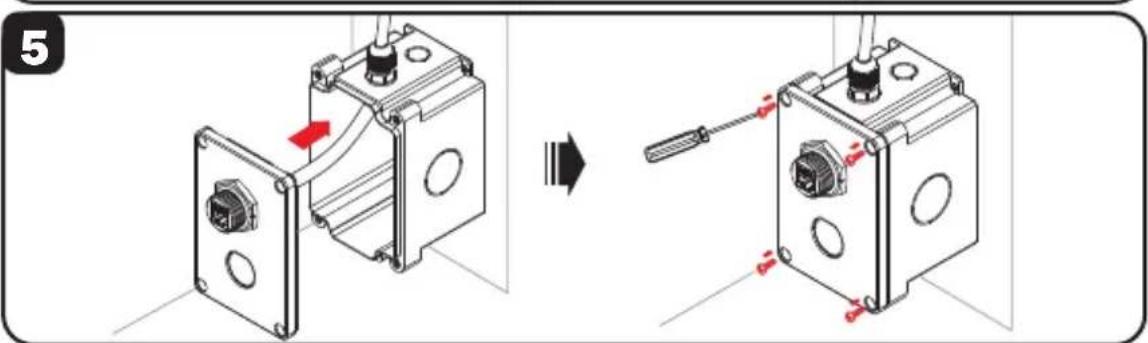

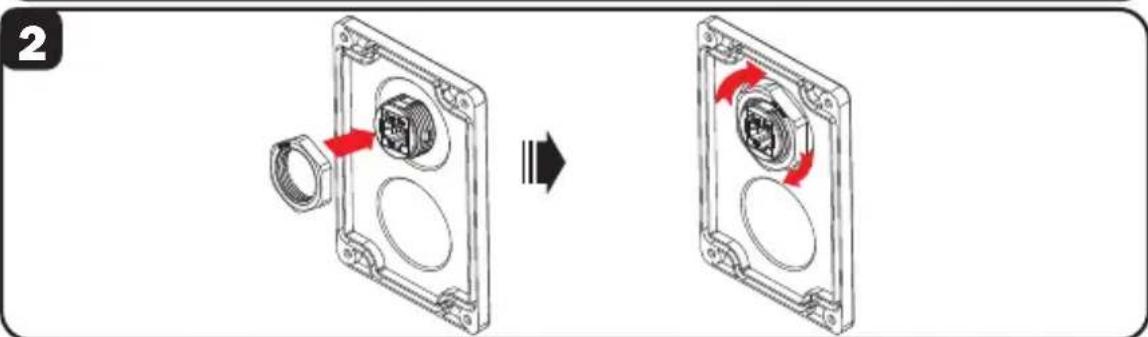

2. Instalación de Acoplador de Mampara Industrial (N206-BC01-IND, U325-000-IND, P569-000-FF-IND y N455-BC01-IND)

Note: Temblo enstandisponiblessolutionesdeUSB,HDMIy fibra.Destornilladornoinlido Es possible que se requieran herramentas adiconales para eliminar los recortes.

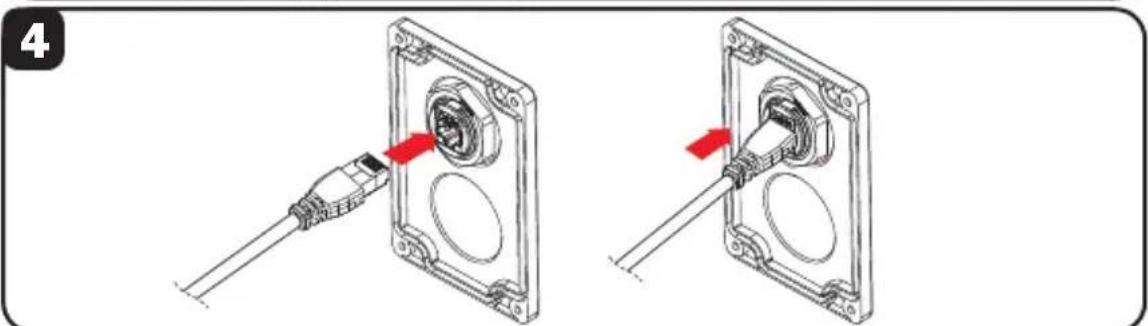

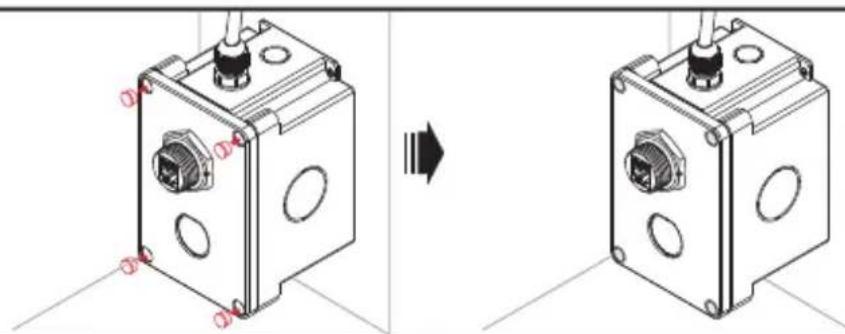

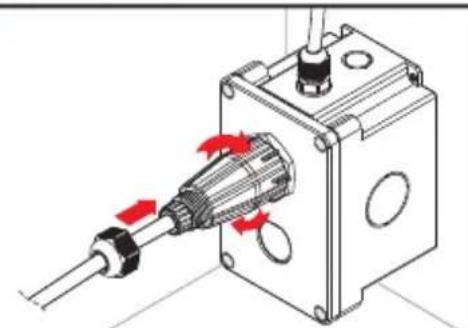

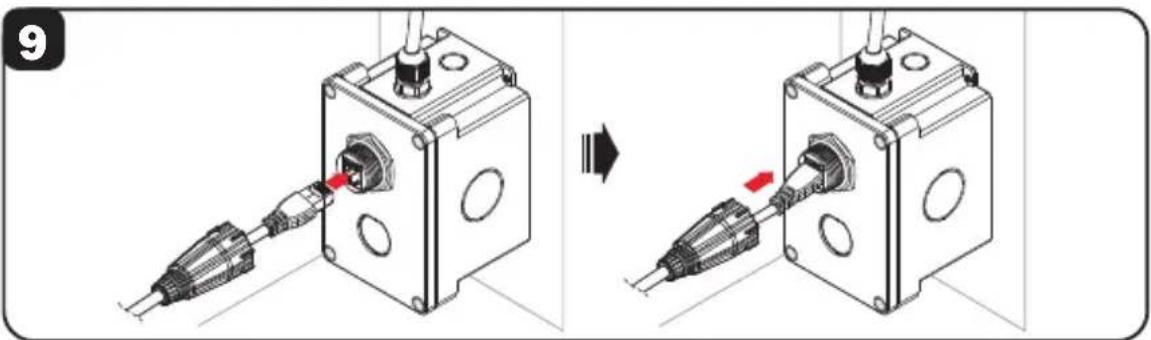

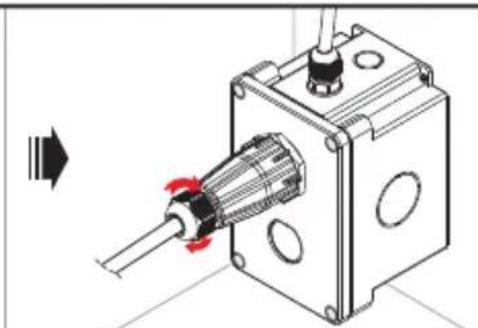

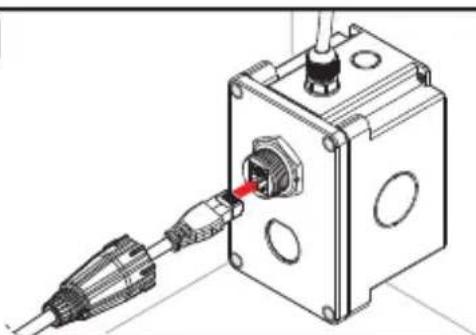

2. Instalación de Acoplador de Mampara Industrial (N206-BC01-IND, U325-000-IND, P569-000-FF-IND y N455-BC01-IND)

6
7

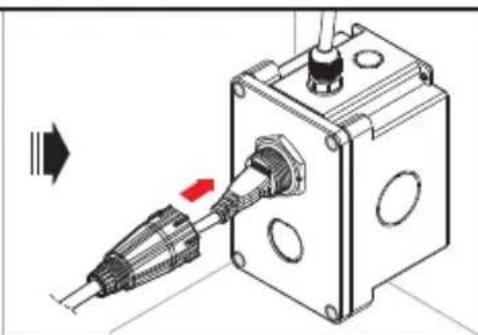

Para la connexion de acoplamento delantero, pueda usar los cables industriales de la série N206-PCXX-IND, U325-XXX-IND, P569-XXX-IND, N820-XXX-IND o N200P-XXBL-IND. Usted también puede optar por ensambaru su propia connexion de cable con el juego de ensamble impermeable N206-WK01-IND.

8

9

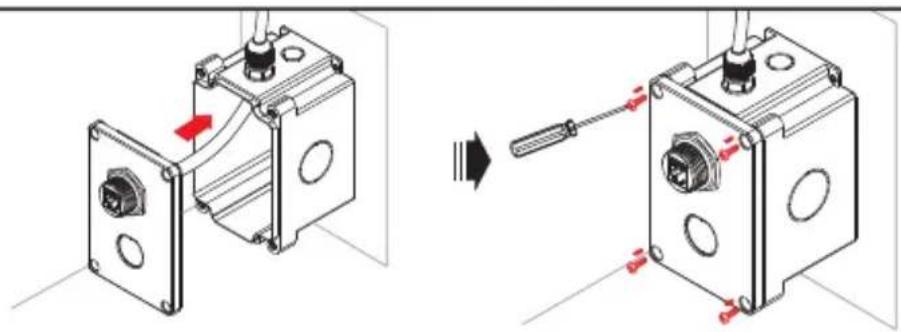

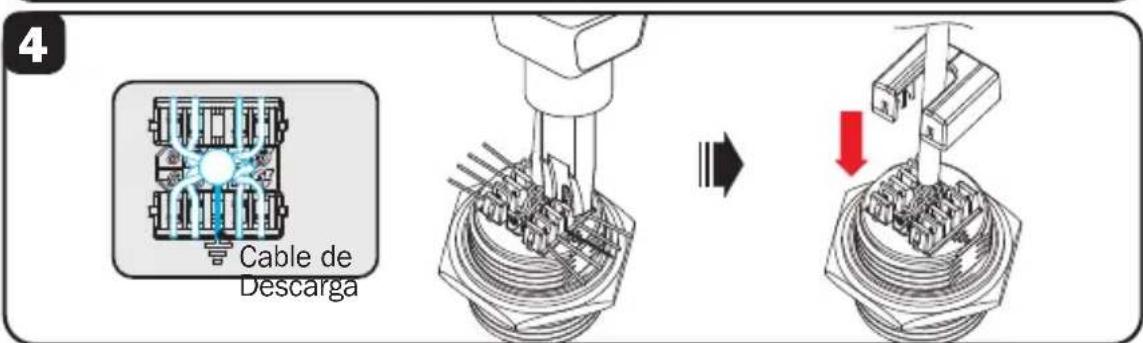

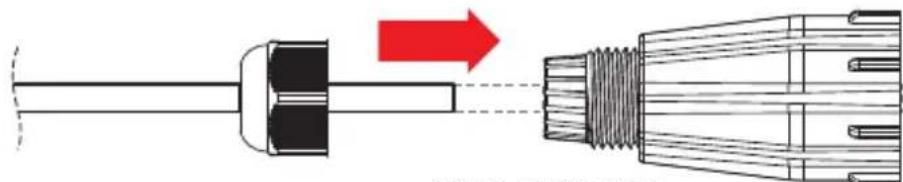

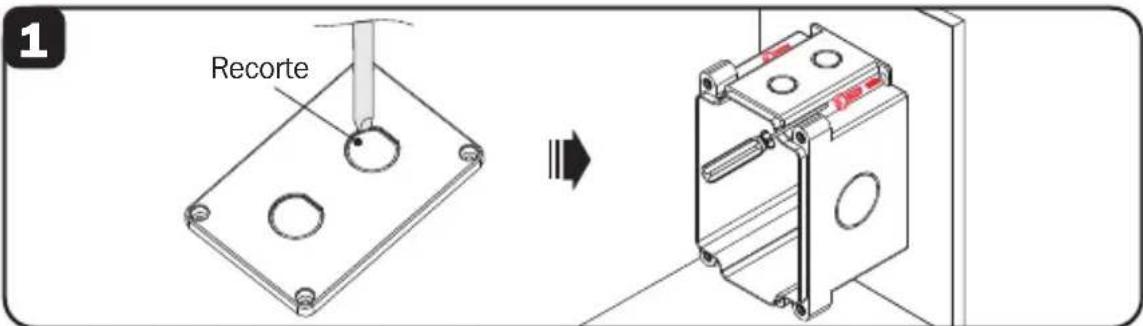

3. Instalación de Conector Industrial Keystone (N206-KJ01-IND)

Note: Es possible que se requieran herramrientas adiconiales para eliminar los recortes.

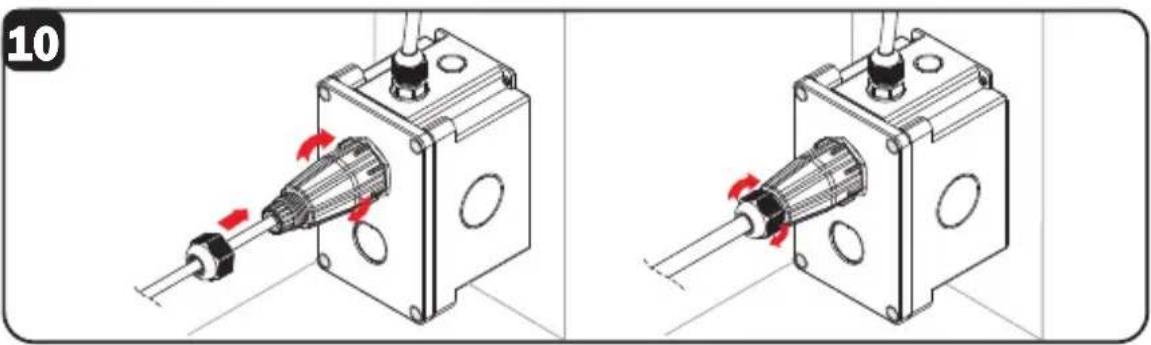

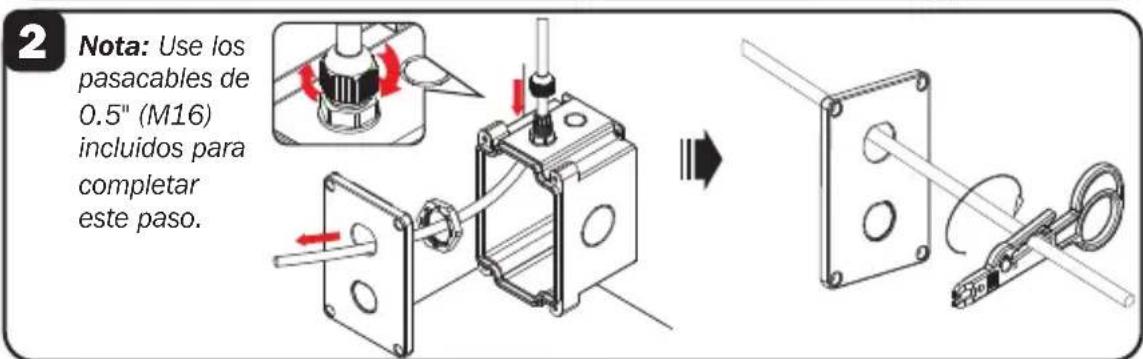

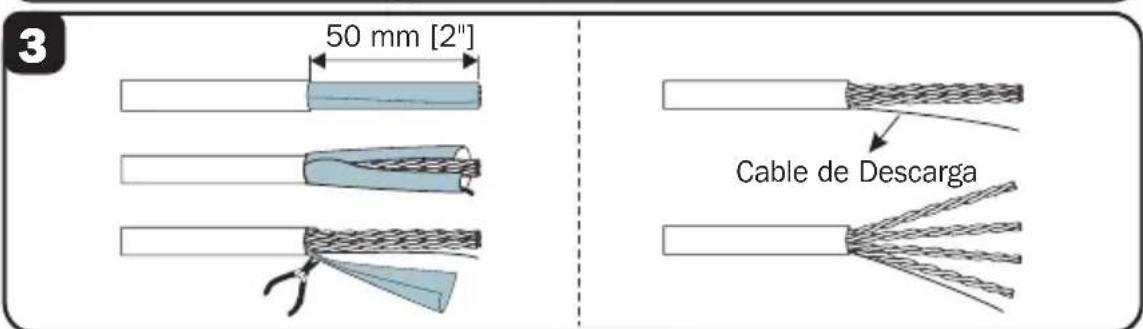

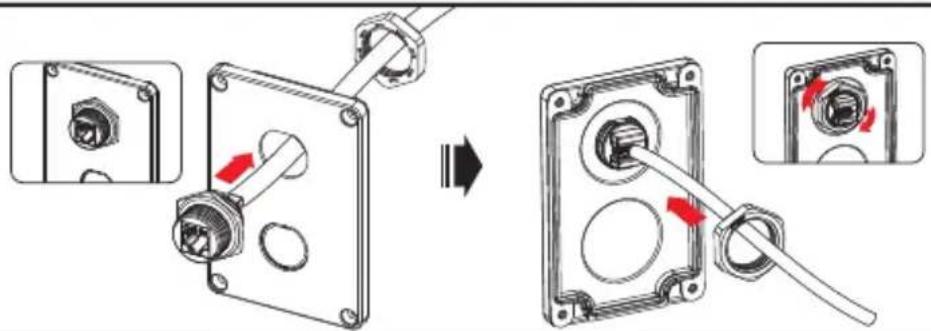

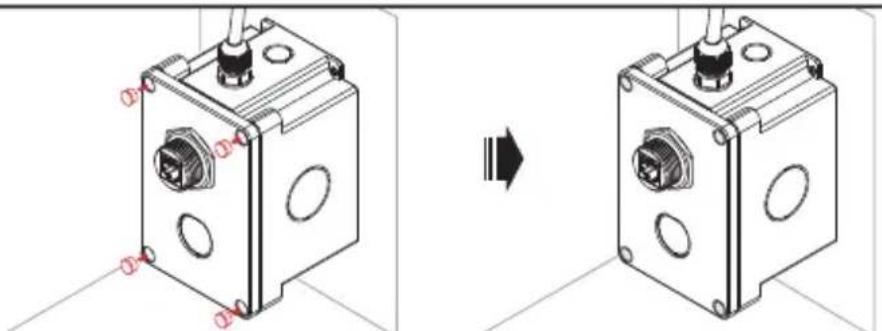

3. Instalación de Conector Industrial Keystone (N206-KJ01-IND)

5
6

7

8

Para la connexion de acoplamento delantero, pueda usar los cables industriales de la série N206-PCXX-IND. Usted también可以选择 optar por ensambaro su propia connexion de cable con el juego de ensamble impermeable N206-WK01-IND.

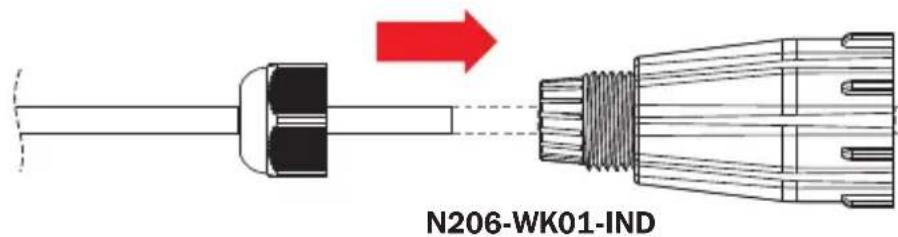

N206-WK01-IND

3. Instalación de Conector Industrial Keystone (N206-KJ01-IND)

4. Combinaciones de Productos para Proteccion IP44 e IP68

Note: Para entornos IP68 (sumersion en hasta 1.5 m de agua por 60关键时刻), debe usarse el N206-SB01-IND (no el N206-FPXX-IND). La asignatura IP68 de hasta 1.5 m de agua por hasta 60关键时刻 se basa en la garantía del fabricante.

Placa Frontal	Acopladores de Mampara/ Conectores Keystone	Cables Patch Industriales / Cables USB 3.0 Industriales		Juego de Ensemble de Cable Impermeable
N206-FPXX-IND N206-BC01-IND (Acoplador de Conector)	N206-PCXX-IND (Cable Cat5e/Cat6)	o	N206-WK01-IND
N206-FPXX-IND N206-KJ01-IND (Conectar Keystone)	N206-PCXX-IND (Cable Cat5e/Cat6)		N206-WK01-IND
N206-FPXX-IND N206-BC01-IND (Acoplador de Conector)	N200P-XXX-IND (Cables Cat6 4PPoE)		N206-WK01-IND
N206-FPXX-IND U325-000-IND (Acoplador USB 3.0)	U325-XXX-IND (Cable USB 3.0)
N206-FPXX-IND P569-FF-IND (Acoplador HDMI 4K)	P569-XXX-IND/ P569-XXX-IND2 (Cable HDMI 4K)
N206-FPXX-IND N455-BC01-IND (Acoplador de Fibra LC/LC)	N820-XXM-IND (Cable de Fibra LC/LC)
Caja para Instalacion en Superficie	Acopladores de Mampara/ Conectores Keystone	Cables Patch Industriales / Cables USB 3.0 Industriales	O	Juego de Ensemble de Cable Impermeable
N206-SB01-IND N206-BC01-IND (Acoplador de Conector)	N206-PCXX-IND (Cable Cat5e/Cat6)			N206-WK01-IND
N206-SB01-IND N206-KJ01-IND (Conectar Keystone)	N206-PCXX-IND (Cable Cat5e/Cat6)			N206-WK01-IND
N206-SB01-IND N206-BC01-IND (Acoplador de Conector)	N200P-XXX-IND (Cables Cat6 4PPoE)			N206-WK01-IND
N206-SB01-IND U325-000-IND (Acoplador USB 3.0)	U325-XXX-IND (Cable USB 3.0)
N206-SB01-IND P569-FF-IND (Acoplador HDMI 4K)	P569-XXX-IND/ P569-XXX-IND2 (Cable HDMI 4K)
N206-SB01-IND N455-BC01-IND (Acoplador de Fibra LC/LC)	N820-XXM-IND (Cable de Fibra LC/LC)

Garantía

Garantía limitada de por vida

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obr por su vida uI. Si el producto resulta defectuoso en material o mano de obr Dentro de es perio, el vendedor reparar o reemplazar a el producto a su entera disrecion. El serviceo bajo this garantia solo peutobtenser por el comprador enviando o embarcando el producto (con todos los cargos de envio o embarque prepagados) a: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609. El vendedor reembolsara los cargos de envio.

Antes de devolverrialquierequipo para reparacion,visite triplite.com/support.

ESTA GARANTIA NO SE APLICADA AL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGAR GARANTIAS EXPRESAS DISTINAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTIAS IMPLICITAS, INCLUYENDO TODAS LAS GARANTIAS DE COMERCIALIZACION O IDONEIDAD, ESTAN LIMITADAS EN DURACION AL PERIODO DE GARANTIA ESTABLECIDO; ASIMISMO, ESTA GARANTIA EXCLUYE EXPRESAMENTE TODOS LOS DANOS INCIDENTALES E INDIRECTOS.

(Algunos estados no permiten limitaciones en cuando dura una garantía y algunos Estados no permiten la exclusión de limitación de dáños incidentales o indirectos, de modo que las limitaciones anteriores peuvent no aplicar para usted.Esta garantía le otorga derechos legalespecíficos y usted pueda tener otheros derechos que pueda variar de una jurisdiección a另一边).

ADVERTENCIA: antes de usar, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales estan susjetas a gran variacion, el fabricante no garantiza la adecuacion de这些东西 dispositivos para una aplicacion españica.

Información de Cumplimiento con WEEE por los CLIENTES y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clients dequisitionen un equipo eléctrico y electrónico nuevo de Tripp Lite está obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varia de un País a除外)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde Reasonably, se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una的政治a de mayor continua. Las specifications estan susetas a Cambios sin previo avis. Las fotografias e ilustraciones peuvent diferir ligeramente de los productos reales.
