MANUAL DE USUARIO WRT771REYW WHIRLPOOL

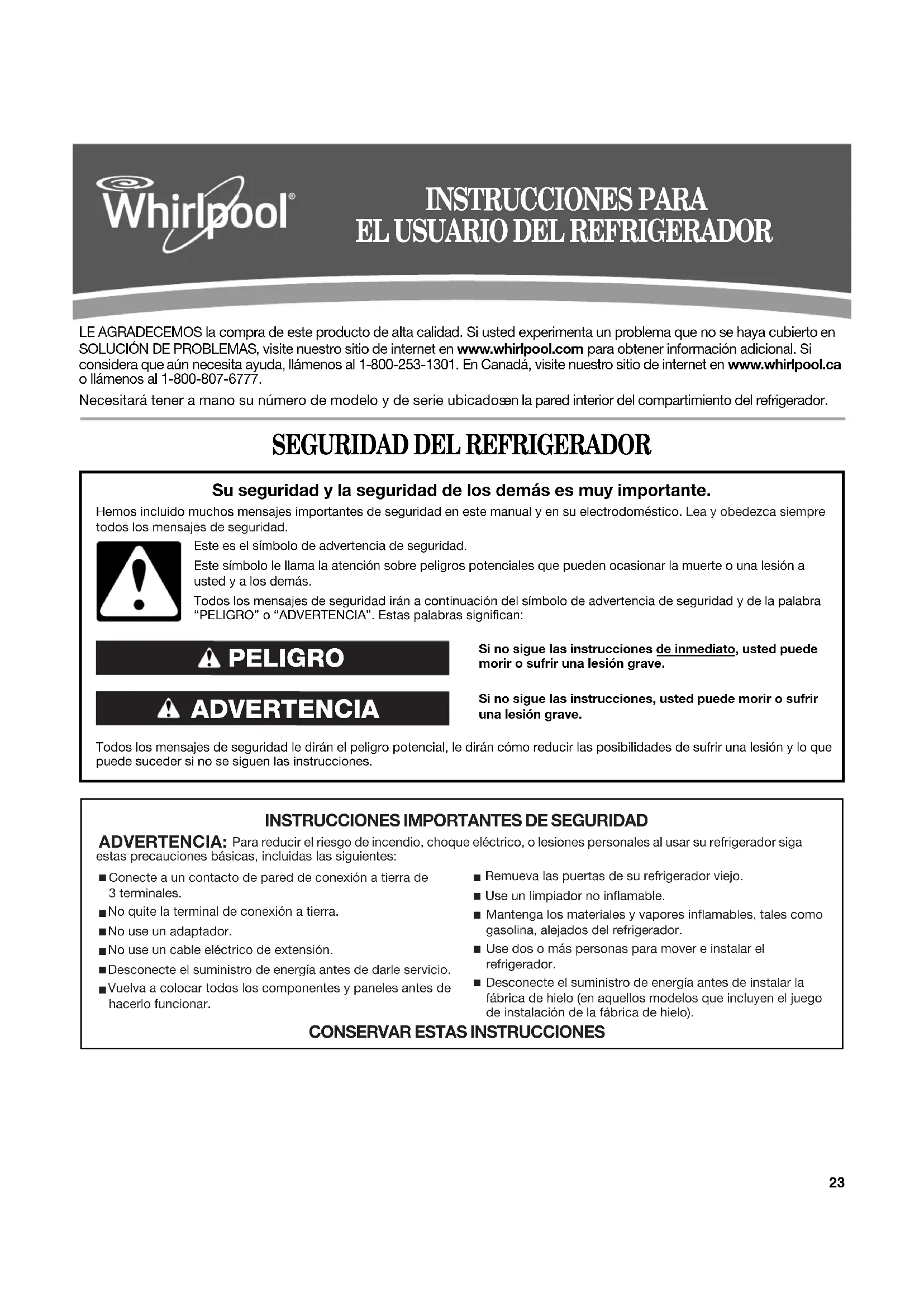

SEGURIDAD DEL REFRIGERADOR

EL USUARIO DEL REFRIGERADOR

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave. Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave. Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones. Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. ADVERTENCIA PELIGRO Este es el símbolo de advertencia de seguridad.Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:Para reducir el riesgo de incendio, choque eléctrico, o lesiones personales al usar su refrigerador siga estas precauciones básicas, incluidas las siguientes: ADVERTENCIA:

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

CONSERVAR ESTAS INSTRUCCIONES

■ Conecte a un contacto de pared de conexión a tierra de 3 terminales. No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. Desconecte el suministro de energía antes de darle servicio. Vuelva a colocar todos los componentes y paneles antes de hacerlo funcionar. Remueva las puertas de su refrigerador viejo. Use un limpiador no inflamable.■ Mantenga los materiales y vapores inflamables, tales como gasolina, alejados del refrigerador.■ Use dos o más personas para mover e instalar el refrigerador.■ Desconecte el suministro de energía antes de instalar la fábrica de hielo (en aquellos modelos que incluyen el juego de instalación de la fábrica de hielo).24

INSTRUCCIONES DE INSTALACIÓN

Desempaque el refrigerador Quite los materiales de empaqueIMPORTANTE: No quite el inserto de espuma blanca de retorno de aire que está ubicado detrás del panel de control en el techo del refrigerador. Si se quita el inserto, el hielo puede bajar del congelador y hacer que se formen carámbanos.■ Quite los restos de cinta y goma de las superficies antes de encender el refrigerador. Frote un poco de detergente líquido para vajillas sobre el adhesivo con los dedos. Limpie con agua tibia y seque con un paño suave. ■ No use instrumentos filosos, alcohol para fricciones, líquidos inflamables o limpiadores abrasivos para eliminar restos de cinta o goma. Estos productos pueden dañar la superficie de su refrigerador. Para más información, vea “Seguridad del refrigerador”.Limpie su refrigerador antes de usarloUna vez que usted haya quitado todos los materiales de empaque, limpie el interior de su refrigerador antes de usarlo. Vea las instrucciones de limpieza en la sección “Cuidado de su refrigerador”. Cómo deshacerse adecuadamente de su refrigerador viejo IMPORTANTE: El atrapamiento y asfixia de niños no es un problema del pasado. Los refrigeradores tirados y abandonados son un peligro, aún si van a quedar ahí “por unos pocos días”. Si Ud. está por deshacerse de su refrigerador viejo, por favor siga las instrucciones que se dan a continuación para prevenir accidentes.Antes de tirar su viejo refrigerador o congelador:■ Saque las puertas.■ Deje los estantes en su lugar para que los niños no puedan meterse con facilidad. ADVERTENCIA Peligro de Asfixia Remueva las puertas de su refrigerador viejo. No seguir esta instrucción puede ocasionar la muerte o daño al cerebro. Información importante para saber acerca del desecho de refrigerantes: Deshágase del refrigerador siguiendo los reglamentos federales y locales. Los refrigerantes deberán ser evacuados por un técnico certificado en refrigeración por EPA (Agencia de protección del medioambiente) según los procedimientos establecidos. ADVERTENCIA Peligro de Peso Excesivo Use dos o más personas para mover e instalar el refrigerador. No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones. Cómo mover su refrigerador: Su refrigerador es pesado. Cuando mueva el refrigerador para limpiarlo o para darle servicio, cerciórese de cubrir el piso con cartón o madera para evitar daños en el mismo. Al mover el refrigerador, siempre tire directamente hacia afuera. No menee el refrigerador de lado a lado ni lo haga “caminar” cuando lo trate de mover ya que podría dañar el piso. Información importante para saber acerca de los estantes y tapas de vidrio:No limpie los estantes y tapas de vidrio con agua caliente mientras están fríos. Los estantes y tapas pueden romperse si se exponen a cambios bruscos de temperatura o impacto, como sería un golpe brusco. El vidrio templado se ha diseñado para hacerse añicos. Esto es normal. Los estantes y tapas de vidrio son muy pesados. Use ambas manos al sacarlos para evitar que se caigan.25 Requisitos de ubicación Para asegurar la adecuada ventilación para su refrigerador, deje un espacio de ½" (1,25 cm) a cada lado y por encima. Deje un espacio de 1" (2,54 cm) detrás del refrigerador. Si su refrigerador tiene fábrica de hielo, asegúrese que hay espacio adicional atrás para las conexiones de la línea de agua. Si Ud. instala el refrigerador próximo a una pared fija, deje un espacio mínimo de 2" (5,08 cm) en el lado de la bisagra (algunos modelos necesitan más espacio) para permitir que la puerta abra bien. NOTA: Este refrigerador ha sido diseñado para usarse en un lugar en donde los rangos de temperatura varíen entre un mínimo de 55 °F (13 °C) y un máximo de 110 °F (43 °C). Para un óptimo rendimiento, el rango preferido de temperatura de la habitación (que reduce el uso de electricidad y provee un enfriamiento superior) es entre 60 °F (15 °C) y 90 °F (32 °C). No se recomienda instalar el refrigerador cerca de una fuente de calor, como puede ser un horno o un radiador. Requisitos eléctricos Antes de mover el refrigerador a su ubicación final, es importante asegurarse de que tiene la conexión eléctrica adecuada. Método de conexión a tierra recomendado Se requiere una fuente de energía eléctrica de 115 Voltios, 60 Hz, CA solamente y con fusibles de 15 ó 20 amperios, conectada a tierra. Se recomienda que use un circuito separado sólo para su refrigerador. Use un tomacorriente que no se pueda apagar con un interruptor. No use un cable eléctrico de extensión. NOTA: Antes de realizar cualquier tipo de instalación, limpieza o de quitar un foco de luz, ponga el control (del termostato, del refrigerador o del congelador dependiendo del modelo) en la posición OFF (Apagado) y luego desconecte el refrigerador de la fuente de energía. Cuando haya terminado, reconecte el refrigerador a la fuente de energía eléctrica y vuelva a poner el control (del termostato, del refrigerador o del congelador dependiendo del modelo) en la posición deseada. Vea “Uso de los controles”. ADVERTENCIA Peligro de Explosión Mantenga los materiales y vapores inflamables, tales como gasolina, alejados del refrigerador. No seguir esta instrucción puede ocasionar la muerte, explosión, o incendio.

2" (1,25 cm)2" (5,08 cm) ADVERTENCIA Peligro de Choque Eléctrico Conecte a un contacto de pared de conexión a tierra de 3 terminales. No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.26 Requisitos del suministro de agua Reúna las herramientas y piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas enlistadas aquí. HERRAMIENTAS NECESARIAS: NOTA: El distribuidor de su refrigerador tiene un juego disponible con una válvula de cierre tipo montura de ¹⁄₄" (6,35 mm), una unión y tubería de cobre. Antes de comprar, asegúrese que la válvula tipo montura cumpla con los códigos de plomería de su localidad. No use una válvula perforadora o una válvula de montura de ³⁄₁₆" (4,76 mm) que reduce el flujo de agua y se obstruye con más facilidad. IMPORTANTE: ■ Todas las instalaciones deben hacerse de acuerdo a los requerimientos locales de plomería. ■ Use tuberías de cobre y revise si hay fugas. Instale tubería de cobre sólo en áreas donde la temperatura va a permanecer por encima del punto de congelación. Presión del agua Se necesita un suministro de agua fría con presión de agua entre 30 y 120 lbs/pulg² (207 y 827 kPa) para hacer funcionar el despachador de agua y la fábrica de hielo. Si usted tiene preguntas acerca de la presión de agua, llame a un plomero competente autorizado. Suministro de agua de ósmosis inversa IMPORTANTE: La presión del suministro de agua que sale de un sistema de ósmosis inversa y va a la válvula de entrada de agua del refrigerador necesitará ser entre 30 y 120 lbs/pulg² (207 y 827 kPa). Si se conecta un sistema de filtración de agua de ósmosis inversa al suministro de agua fría, la presión de agua al sistema de ósmosis inversa necesitará ser de un mínimo de 40 a 60 lbs/pulg² (276 a 414 kPa). Si la presión del agua del sistema de ósmosis inversa es menor de 40 a 60 lbs/pulg² (276 a 414 kPa): ■ Fíjese si el filtro de sedimentos en el sistema de ósmosis inversa está bloqueado y reemplácelo si fuera necesario. ■ Deje que se vuelva a llenar el tanque de almacenaje del sistema de ósmosis inversa después del uso intenso. ■ Si su refrigerador tiene un filtro de agua, se podrá reducir la presión aún más si se usa en conjunto con un sistema de ósmosis inversa. Quite el filtro de agua. Vea “Sistema de filtración de agua”. Si tiene preguntas acerca de la presión de agua, llame a un plomero competente autorizado. Conexión del suministro de agua Lea todas las instrucciones antes de comenzar. IMPORTANTE: Si enciende el refrigerador antes de instalar la conexión del agua, APAGUE la fábrica de hielo. Conexión a la línea de agua

2. CIERRE el suministro principal de agua. ABRA la llave de agua

más cercana el tiempo suficiente para que la tubería de agua se vacíe totalmente.

3. Ubique una tubería vertical de agua fría de

¹⁄₂" a 1¹⁄₄" (1,25 cm a 3,18 cm) cercana al refrigerador. IMPORTANTE: ■ Asegúrese de que sea una tubería de agua fría.■ Una tubería horizontal funcionará, pero taladre por el lado superior de la tubería, no por debajo. Esto ayudará a mantener el agua alejada del taladro y evitará que se junte sedimento normal en la válvula.

4. Para determinar la longitud de la tubería de cobre que va a

necesitar, mida desde la conexión baja de la parte trasera izquierda del refrigerador hasta la tubería de agua. Agregue 7 pies (2,1 m) para la limpieza. Use tubería de cobre de ¹⁄₄" (6,35 mm) de diámetro externo. Asegúrese que ambos extremos de la tubería de cobre estén cortados rectos.

5. Usando un taladro inalámbrico, haga un orificio de

¹⁄₄"en la tubería de agua fría que Ud. eligió.

6. Ajuste la válvula de cierre a la tubería de agua fría con la

abrazadera para tubería. Asegúrese que el extremo de salida esté firmemente insertado en el orificio taladrado de

(6,35 mm) en la tubería de agua y que la arandela esté por debajo de la abrazadera para tubería. Ajuste la tuerca de presión. Apriete los tornillos de la abrazadera para tubería lentamente y en forma pareja de manera que la arandela provea un cierre hermético. No apriete demasiado porque se puede quebrar la tubería de cobre.

7. Deslice la manga de compresión y la tuerca de compresión

sobre la tubería de cobre como se muestra. Inserte el extremo de la tubería en el extremo de salida en forma recta hasta donde sea posible. Atornille la tuerca de compresión sobre el extremo de salida con una llave ajustable. No apriete demasiado. ■ Destornillador de hoja plana ■ Llaves de boca de ⁷⁄₁₆" y ¹⁄₂" o dos llaves ajustables ■ Llave para tuercas de ¹⁄₄" ■ Broca de ¹⁄₄" ■ Taladro inalámbrico A. Tubería de agua fría B. Abrazadera para tubería C. Tubería de cobre D. Tuerca de compresión E. Manga de compresión F. Válvula de cierre G. Tuerca de presión

8. Coloque el extremo libre de la tubería dentro de un recipiente

o fregadero, y ABRA la llave de agua principal. Enjuague la tubería hasta que el agua salga limpia. CIERRE la válvula de cierre del agua en la tubería de agua. Enrolle la tubería de cobre en espiral. Conexión al refrigerador Estilo 1

2. Fije el tubo de cobre a la entrada de la válvula usando una

tuerca de compresión y manga de compresión como se muestra. Ajuste la tuerca de compresión. No apriete demasiado.

3. Use la abrazadera para tubería en la parte trasera del

refrigerador para afianzar la tubería al refrigerador según se muestra. Esto ayudará a evitar daños en la tubería cuando el refrigerador se empuje nuevamente contra la pared.

4. ABRA la válvula de cierre.

5. Revise si hay fugas. Ajuste las conexiones (incluso las de la

válvula) o tuercas que tienen fugas.

6. La fábrica de hielo está equipada con un filtro de agua

incorporado. Si las condiciones del agua local requieren un segundo filtro de agua, se debe instalar en la línea de agua de ¼" (6,35 mm) en cualquiera de las conexiones de la tubería. Consiga un filtro de agua con el distribuidor de electrodomésticos más cercano a su domicilio. Estilo 2

2. Retire y descarte el tapón de plástico negro del tubo de agua

gris en la parte trasera del refrigerador.

3. Si el tubo de agua gris suministrado con el refrigerador no es

suficientemente largo, se necesita un acoplamiento de ¼" x ¼" (6,35 mm x 6,35 mm) para conectar la tubería de agua a una línea doméstica de agua existente. Enrosque la tuerca provista sobre el acoplamiento en el extremo de la tubería de cobre. NOTA: Apriete la tuerca a mano. Luego apriétela dos vueltas con una llave de tuercas. No apriete demasiado.

que tengan fugas (incluidas las conexiones en la válvula). Estilo 3

2. Retire y descarte el tapón de plástico negro del tubo de agua

gris en la parte trasera del refrigerador.

3. Enrosque la tuerca provista sobre la válvula de agua como se

muestra. NOTA: Apriete la tuerca a mano. Luego apriétela dos vueltas con una llave de tuercas. No apriete demasiado.

que tengan fugas (incluidas las conexiones en la válvula). Cómo terminar la instalación

1. Conecte a un contacto de pared de conexión a tierra de

2. Enjuague el sistema de agua. Vea “Despachador de agua”.

NOTA: Deje transcurrir 24 horas para la producción del primer lote de hielo. Deshágase de los tres primeros lotes de hielo producido. Deje pasar 3 días para que se llene completamente el recipiente para hielo. A. Abrazadera para tuberíaB. Tornillo de abrazadera para tuberíaC. Tubería de cobre D. Tuerca de compresiónE. Entrada de la válvulaA. Tubería de agua al refrigeradorB. Tuerca (provista)C.BulboD. Acoplamiento (provisto)E. Férula (adquirida)F. Tuerca (adquirida)G. Línea de agua de la casa

ADVERTENCIA Peligro de Choque Eléctrico Conecte a un contacto de pared de conexión a tierra de 3 terminales. No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.28 Puertas del refrigerador HERRAMIENTAS NECESARIAS: Llave de cubo de cabeza hexagonal de ⁵⁄₁₆", destornillador Torx

T27, destornillador Phillips N° 2, destornillador de hoja plana, llave de boca de ⁵⁄₁₆", cuchillo plano para masilla de 2". IMPORTANTE: ■ Antes de comenzar, fije el control del refrigerador en OFF (Apagado), desenchufe el refrigerador o desconecte el suministro de energía. Quite todos los alimentos y cualquier recipiente ajustable o de uso general de las puertas. ■ Dependiendo de su modelo, tendrá Estilo 1 - controles interiores y despachador de agua o bien Estilo 2 - controles exteriores y despachador de agua. Siga las instrucciones e ilustraciones que sean específicas para su modelo. ■ Todas las ilustraciones a las que se hace referencia en las siguientes instrucciones se incluyen más adelante en esta sección después de “Pasos finales”. Estilo 1 - Cómo quitar las puertas y las bisagras Tornillo para bisagra de cabeza hexagonal de "Tornillo Torx de 12-24

2. Abra la puerta del refrigerador y quite la rejilla de la base del

frente inferior del refrigerador. Vea la ilustración Rejilla de la base.

3. Cierre la puerta del refrigerador y mantenga las dos puertas

cerradas hasta que esté listo para separarlas de la carcasa. NOTA: Mientras quita las bisagras siempre disponga de un soporte adicional para las puertas. No se confíe en que los imanes de las puertas van a sostener las puertas en su lugar mientras trabaja.

4. Quite los componentes de la bisagra superior como se

muestra en la ilustración Bisagra superior. Levante y quite la puerta del congelador de la carcasa.

5. Quite los componentes de la bisagra central como se muestra

en la ilustración Bisagra central. Levante y quite la puerta del refrigerador de la carcasa.

6. Quite los componentes de la bisagra inferior como se muestra

en la ilustración Bisagra inferior. NOTA: En algunos modelos, quite el ensamblaje de la bisagra inferior y la pata niveladora. Estilo 1 - Cómo volver a colocar las puertas y las bisagras NOTA: Mientras quita las bisagras siempre disponga de un soporte adicional para las puertas. No se confíe en que los imanes de las puertas van a sostener las puertas en su lugar mientras trabaja.

1. Vuelva a poner los componentes de la bisagra inferior en su

sitio como se indica. Apriete los tornillos. Vuelva a poner en su lugar la puerta del refrigerador. NOTA: En algunos modelos, instale el ensamblaje de la bisagra inferior y la pata niveladora.

2. Arme los componentes de la bisagra central como se indica y

apriete todos los tornillos. Vea la ilustración Bisagra central. Vuelva a poner en su lugar la puerta del congelador.

3. Ensamble los componentes de la bisagra superior como se

muestra en la ilustración Bisagra superior. No apriete completamente los tornillos.

4. Alinee las puertas de tal manera que la parte inferior de la

puerta del congelador esté alineada uniformemente con la parte superior de la puerta del refrigerador. Apriete todos los tornillos. Estilo 2 - Cómo quitar las puertas y las bisagras Tornillo para bisagra de cabeza hexagonal de "Tornillo Torx de 12-24

1. Desenchufe el refrigerador o desconecte el suministro de

2. Abra la puerta del refrigerador y quite la rejilla de la base del

frente inferior del mismo. Vea la ilustración Rejilla de la base. †®TORX es una marca registrada de Saturn Fasteners, Inc. ADVERTENCIA Peligro de Choque Eléctrico Desconecte el suministro de energía antes de sacar las puertas. No seguir esta instrucción puede ocasionar la muerte o choque eléctrico.29

3. Desconecte la tubería del despachador de agua que se

encuentra detrás de la rejilla de la base. La tubería del despachador pasa a través de la puerta y debe ser desconectada para quitar la puerta. Vea la ilustración Conexión de la tubería del despachador de agua. ■ Presione el anillo azul exterior contra la cara del encaje y jale la tubería del despachador para liberarla. NOTA: Mantenga el conector de la tubería de agua adherido a la sección del tubo tubo que corre debajo de la carcasa del refrigerador.

4. Desconecte los enchufes de cableado que están ubicados en

la abertura en la parte de abajo de la puerta. Vea la ilustración Conexión del cableado.

5. Cierre la puerta del refrigerador y mantenga las dos puertas

cerradas hasta que esté listo para separarlas de la carcasa. NOTA: Mientras quita las bisagras siempre disponga de un soporte adicional para las puertas. No se confíe en que los imanes de las puertas van a sostener las puertas en su lugar mientras trabaja.

6. Quite los componentes de la bisagra superior como se

muestra en la ilustración Bisagra superior. Levante y quite la puerta del congelador de la carcasa.

7. Quite los componentes de la bisagra central como se muestra

en la ilustración Bisagra central. Levante y quite la puerta del refrigerador de la carcasa.

8. Quite los componentes de la bisagra inferior como se muestra

en la ilustración Bisagra inferior. NOTA: En algunos modelos, quite el ensamblaje de la bisagra inferior y la pata niveladora. Estilo 2 - Cómo volver a colocar las puertas y las bisagras NOTA: Mientras quita las bisagras siempre disponga de un soporte adicional para las puertas. No se confíe en que los imanes de las puertas van a sostener las puertas en su lugar mientras trabaja.

1. Vuelva a poner los componentes de la bisagra inferior en su

sitio como se indica. Apriete los tornillos. Vuelva a poner en su lugar la puerta del refrigerador. NOTA: En algunos modelos, instale el ensamblaje de la bisagra inferior y la pata niveladora.

2. Vuelva a conectar la tubería del despachador de agua y el

cableado. IMPORTANTE: No entrelace la tubería de agua con el haz de cables cuando los reconecte.

3. Arme los componentes de la bisagra central como se indica y

apriete todos los tornillos. Vea la ilustración de la bisagra central. Vuelva a poner en su lugar la puerta del congelador.

4. Ensamble los componentes de la bisagra superior como se

muestra en la ilustración Bisagra superior. No apriete completamente los tornillos.

5. Alinee las puertas de tal manera que la parte inferior de la

puerta del congelador esté alineada uniformemente con la parte superior de la puerta del refrigerador. Apriete todos los tornillos. Pasos finales (todos los modelos)

1. Revise todos los orificios para cerciorarse que los tapones de

los orificios y los tornillos estén en su lugar. Vuelva a instalar la cubierta de la bisagra superior. Vea la ilustración de la bisagra superior.

2. Vuelva a colocar la rejilla de la base. Vea la ilustración Rejilla

3. Enchufe el refrigerador o reconecte el suministro de energía.

4. Vuelva a ajustar los controles. Vea “Uso de los controles”.

5. Regrese todas las partes desmontables a las puertas y la

comida al refrigerador.30 Estilo 1 – Modelos con despachador interior Cómo quitar y volver a poner la puerta en su lugar Bisagra superior

de 12-24 A. Cubierta de la bisagra superior B. Tornillos de cabeza hexagonal para bisagra de

C. Bisagra superior D. Pasador de la bisagraC. Pata niveladora (en algunos modelos) A. Bisagra inferior B. Tornillos31 Estilo 2 – Modelos con despachador exterior ADVERTENCIA Peligro de Choque EléctricoDesconecte el suministro de energía antes de sacar las puertas.No seguir esta instrucción puede ocasionar la muerte o choque eléctrico. Cómo quitar y volver a poner la puerta en su lugar Bisagra superior

Rejilla de la base Conexión de la tubería del despachador de agua A. Cara del encaje

Conexión del cableado Bisagra inferior

A. Enchufes de cableado

de 12-24 A. Cubierta de la bisagra superior B. Tornillos de cabeza hexagonal para bisagra de C. Bisagra superior D. Pasador de la bisagra C. Pata niveladora (en algunos modelos) A. Bisagra inferiorB. Tornillos32 Ajuste las puertas IMPORTANTE: Para cumplir con las pautas de American Disabilities Act (ADA) (Ley sobre Estadounidenses con Discapacidades), repliegue completamente los rodillos dentro de la carcasa para bajar el refrigerador. Cierre de la puerta Su refrigerador tiene dos rodillos frontales regulables – uno a la derecha y otro a la izquierda. Si su refrigerador parece inestable o usted quiere que las puertas se cierren con mayor facilidad, ajuste la inclinación del refrigerador usando las instrucciones siguientes:

1. Quite la rejilla de la base. Vea la ilustración Rejilla de la base

en “Puertas del refrigerador”. Los dos tornillos niveladores son parte de las piezas de montaje del rodillo frontal, que están en la base del refrigerador a cada lado.

2. Use una llave de cubo para ajustar los tornillos niveladores.

Gire el tornillo nivelador hacia la derecha para levantar ese lado del refrigerador o gire el tornillo nivelador hacia la izquierda para bajar ese lado. Puede precisar darle varias vueltas a los tornillos niveladores para ajustar la inclinación del refrigerador. NOTA: El hacer que alguien empuje la parte superior del refrigerador quita algo de peso de los tornillos niveladores y los rodillos. Esto facilita el ajuste de los tornillos.

3. Abra ambas puertas nuevamente y verifique que se cierran

con la facilidad que usted desea. De lo contrario, incline el refrigerador ligeramente más hacia la parte posterior, girando ambos tornillos niveladores hacia la derecha. Puede tomar varias vueltas más. NOTAS: ■ Para mantener nivelado el refrigerador, deberá girar ambos tornillos niveladores la misma cantidad de veces. ■ Algunos modelos tienen, una pata niveladora adicional ubicada en el frente del ensamblaje del rodillo del lado derecho. Después de regular el refrigerador a la inclinación deseada, gire esta pata niveladora hasta que quede firmemente contra el piso. En algunos modelos

4. Vuelva a colocar la rejilla de la base.

Alineamiento de las puertas Si el espacio entre sus puertas parece desigual, puede ajustarlo usando las instrucciones siguientes:

1. Haga palanca para quitar la cubierta de la bisagra superior.

2. Afloje los tornillos de la bisagra superior usando una llave de

tuercas o de cubo de ⁵⁄₁₆".

3. Haga que una persona sostenga la puerta en su lugar o

coloque entre las puertas algo que mantenga el espacio mientras usted ajusta los tornillos de la bisagra superior.

4. Vuelva a colocar la cubierta de la bisagra superior.

Instalación del filtro de aire (en algunos modelos) En algunos modelos, el paquete de accesorios del refrigerador incluye un filtro de aire, el cual debe instalarse antes del uso. En algunos modelos, el filtro de aire ya está instalado de fábrica. El filtro de aire reduce la acumulación de olores. Esto ayuda a mantener un ambiente más limpio dentro del refrigerador. Instale el filtro de aire (en algunos modelos) El filtro se debe instalar detrás de la puerta con aberturas de ventilación, la cual está ubicada (según su modelo), a lo largo de la pared interior posterior o del lado izquierdo, cerca de la parte superior del compartimiento del refrigerador.

1. Saque el filtro de aire del paquete.

2. Levante la puerta con orificios de ventilación para abrirla.

3. Encaje el filtro en su lugar.

A. Pata niveladora adicional A33 Indicador de estado del filtro de aire (en algunos modelos) Estilo 1 - Instalación manual del indicador de estado del filtro de aire El filtro viene con un indicador de estado, el cual se debe activar e instalar en el mismo momento que se instala el filtro de aire.

1. Coloque el indicador boca abajo sobre una superficie firme y

2. Aplique presión sobre la burbuja en la parte posterior del

indicador, hasta que ésta se reviente para activar el indicador.

3. Levante la puerta con orificios del filtro de aire para abrirla. En

algunos modelos hay muescas detrás de la puerta. En los modelos con muescas: ■ Deslice el indicador hacia abajo, dentro de las muescas, mirando hacia afuera. NOTA: El indicador no se deslizará fácilmente dentro de las muescas si no se ha reventado la burbuja. ■ Cierre la puerta del filtro de aire y revise que el indicador esté visible a través del orificio rectangular en la puerta. En los modelos sin muescas: ■ Guarde el indicador en un lugar visible que pueda recordar fácilmente; dentro del refrigerador o en otro lugar de la cocina o del hogar. Estilo 2 - Estado del filtro de aire en la pantalla de control electrónica El panel de control muestra el estado del filtro de aire. ■ GOOD (Bueno) - La luz LED del filtro de aire no se enciende. ■ REPLACE (Reemplazar) - La luz LED del filtro de aire se enciende constantemente mientras la puerta del refrigerador está abierta. ■ EXPIRED (Caducado) - La luz LED del filtro de aire se enciende constantemente y destella mientras la puerta del refrigerador está abierta. Después de reemplazar el filtro de aire, presione y sostenga FILTERS RESET (Reposición de los filtros) durante 3 segundos. Los íconos del filtro se apagarán. Vea “Uso del (de los) control(es)”. NOTA: En cualquier estado del filtro, el presionar y sostener FILTERS RESET (Reposición de los filtros) durante 3 segundos volverá a fijar el estado del filtro de aire en “Good” (Bueno) y la luz LED del filtro de aire se apagará. Reemplazo del filtro de aire El filtro de aire desechable deberá reemplazarse cada 6 meses o cuando el ícono indicador LED de estado del filtro de aire se encienda y comience a destellar al abrirse la puerta del refrigerador. Para pedir un filtro de aire de repuesto, póngase en contacto con nosotros siguiendo la información acerca de la ayuda y servicio que se encuentra a continuación de la garantía.

1. Quite el filtro viejo apretando las lengüetas laterales hacia

2. Quite el indicador de estado viejo.

3. Instale el nuevo filtro de aire y vuelva a fijar el indicador de

estado utilizando las instrucciones en las secciones anteriores.

USO DE SU REFRIGERADOR

Uso de los controles Dependiendo de su modelo, el panel de control puede estar ubicado en la parte superior frontal del compartimiento del refrigerador o en la pantalla del despachador. Siga las instrucciones que sean específicas para su modelo. IMPORTANTE: ■ Espere 24 horas para que el refrigerador se enfríe completamente antes de agregar alimentos. Si agrega alimentos antes de que el refrigerador se haya enfriado por completo, sus alimentos podrían echarse a perder. NOTA: Poner los controles de temperatura del refrigerador y del congelador en un ajuste más frío que el recomendado no enfriará más rápido los compartimientos. ■ El ajuste recomendado debe ser el correcto para un uso doméstico normal del refrigerador. Los controles están ajustados correctamente cuando la leche o los jugos están tan fríos como Ud. desea y cuando el helado tiene consistencia firme. ■ Si la temperatura está demasiado caliente o demasiado fría en el refrigerador o en el congelador, antes de regular los controles, revise primero los conductos de ventilación para cerciorarse de que no estén obstruidos. Modelos con despachador interior El panel de control está ubicado en la parte superior del compartimiento del refrigerador. Para su comodidad, el control de temperatura ha sido prefijado de fábrica. Cuando instale el refrigerador por primera vez, asegúrese de que el control esté todavía fijado en el ajuste recomendado, como se muestra. Ajuste recomendado de “3

copo de nieve” MONTHSREPLACE34 Cómo ajustar los controles Si necesita regular la temperatura en el compartimiento del refrigerador o del congelador, utilice como guía los ajustes que se enumeran en la tabla a continuación. ■ Presione el botón de TEMP (Temperatura) para mostrar el número deseado de copos de nieve (1 copo de nieve [menos frío] a todos los copos de nieve [el ajuste más frío]). NOTA: No ajuste el control en más de un ajuste por vez, excepto cuando encienda el refrigerador. Espere 24 horas entre los ajustes para que se estabilice la temperatura. Encendido/Apagado del enfriamiento ■ Presione y sostenga TEMP (Temperatura) por 3 segundos para apagar el enfriamiento. Para encender nuevamente el enfriamiento, presione y sostenga TEMP (Temperatura) nuevamente por 3 segundos. NOTA: No se enfriará ningún compartimiento cuando el control se fije en OFF. Características adicionales Reposición de los filtros (en algunos modelos) El control de Filters Reset (Reposición de los filtros) le permite volver a iniciar la característica de seguimiento del estado del filtro cada vez que usted reemplace el filtro de aire o el filtro de agua. ■ Presione y sostenga FILTERS RESET (Reposición de los filtros) por 3 segundos. Los íconos del filtro se apagarán. Consulte “Instalación del filtro de aire” y “Sistema de filtración de agua”. Modelos con despachador exterior El panel de control está ubicado encima del despachador exterior. IMPORTANTE: La pantalla en el panel de control del despachador se apagará automáticamente, e ingresará al modo de “dormir” cuando los botones del control y las palancas del despachador no se hayan utilizado por 2 minutos o más. Mientras esté en el modo de “dormir”, al presionar por primera vez un botón de control solamente se reactivará la pantalla, sin cambiar ningún ajuste. Después de haberse reactivado se pueden realizar cambios a cualquiera de los ajustes. Si no se hacen cambios en menos de 2 minutos, la pantalla volverá a ingresar al modo de “dormir”. ■ Toque cualquier botón del control en el panel del despachador para activar la pantalla. Cómo ajustar los controles Para su comodidad, el control de temperatura ha sido prefijado de fábrica. Cuando instale el refrigerador por primera vez, asegúrese de que el control esté todavía fijado en el ajuste recomendado de temperatura (3 copos de nieve), como se muestra. Si necesita regular la temperatura en el compartimiento del refrigerador o del congelador, utilice como guía los ajustes que se enumeran en la tabla a continuación. ■ Espere por lo menos 24 horas entre ajustes. Vuelva a verificar las temperaturas antes de realizar otros ajustes. El control de temperatura único varía de 1 copo de nieve (menos frío) a 5 copos de nieve (más frío). Cuando regule los puntos de ajuste de la temperatura, utilice el siguiente cuadro como guía. Encendido/Apagado del enfriamiento Su refrigerador y congelador no se enfriarán cuando el enfriamiento esté apagado. ■ Para apagar el enfriamiento, presione y sostenga ambos botones de TEMPERATURE (Temperatura) al mismo tiempo, por 3 segundos. Cuando esté apagado el enfriamiento, aparecerá “Cooling Off” (Enfriamiento apagado) en la pantalla. ■ Para volver a encender el enfriamiento, presione y sostenga ambos botones de TEMPERATURE (Temperatura) al mismo tiempo por 3 segundos. Cuano el enfriamiento esté encendido, desaparecerá “Cooling Off” (Enfriamiento apagado) de la pantalla. CONDICIÓN/MOTIVO: AJUSTE: REFRIGERADOR demasiado caliente Control del REFRIGERADOR un ajuste más alto CONGELADOR demasiado caliente/muy poco hielo Control del CONGELADOR un ajuste más alto REFRIGERADOR demasiado frío Control del REFRIGERADOR un ajuste más bajo CONGELADOR demasiado frío Control del CONGELADOR un ajuste más bajo

CONDICIÓN: REGULACIÓN DE LA

TEMPERATURA: REFRIGERADOR o CONGELADOR demasiado frío Presione el botón de TEMPERATURE (Temperatura) del lado izquierdo para regular la temperatura en un ajuste menos frío (2 copos de nieve) REFRIGERADOR o CONGELADOR demasiado caliente Presione el botón de TEMPERATURE (Temperatura) del lado derecho para regular la temperatura en un ajuste más frío (4 copos de nieve)35 Características adicionales Alarma de puerta abierta ■ El ícono de Puerta abierta se enciende cuando se abre cualquier puerta. ■ Cuando cualquier puerta permanece abierta por 5 minutos y el enfriamiento está encendido, un tono de alerta sonará tres veces y el ícono de Puerta abierta destellará siete veces. Estas acciones se repetirán cada 2 minutos hasta que las puertas se cierren apropiadamente. La característica se vuelve a fijar entonces y se reactivará cuando se deje nuevamente cualquier puerta abierta durante 5 minutos. NOTAS: ■ Para silenciar la alarma audible mientras mantiene las puertas abiertas, como por ejemplo al limpiar el interior del refrigerador, presione cualquier botón en el panel de control. El sonido de la alarma estará apagado temporalmente, pero el ícono de Puerta abierta seguirá apareciendo en la pantalla del panel de control del despachador. ■ Ambas puertas deben cerrarse por completo para apagar el ícono de Puerta abierta. Fast Cool (Enfriamiento rápido) La característica de enfriamiento rápido ayuda en los períodos de alto uso del refrigerador, cargas completas de comestibles o temperaturas ambientales temporalmente elevadas. ■ Presione FAST COOL (Enfriamiento rápido) para fijar el congelador y el refrigerador en los ajustes de temperatura más fríos. Presione nuevamente FAST COOL (Enfriamiento rápido) para volver al punto fijo seleccionado de temperatura. NOTAS: ■ El ícono de Fast Cool (Enfriamiento rápido) se iluminará mientras el refrigerador se encuentre en el modo de Fast Cool (Enfriamiento rápido). ■ La característica de Fast Cool (Enfriamiento rápido) se apagará automáticamente después de 24 horas. Luz de estado del filtro de agua y reposición del filtro El control de reposición del filtro le permite volver a iniciar la característica de control de estado del filtro de agua cada vez que reemplace el filtro de agua. Vea “Sistema de filtración de agua”. ■ Presione y sostenga WATER FILTER (Filtro de agua) por 3 segundos para reajustar el estado del filtro de agua a Good (Bueno). La luz LED del filtro de agua cambiará a azul. Luz de estado del filtro de agua y reposición del filtro El control de reposición del filtro le permite volver a iniciar la característica de control de estado del filtro de agua cada vez que reemplace el filtro de agua. Consulte “Instalación del filtro de aire”. ■ Presione y sotenga AIR FILTER (Filtro de aire) por 3 segundos para reajustar el estado del filtro de aire a Good (Bueno). La luz LED del filtro de aire cambiará a azul. Fábrica de hielo (en algunos modelos) IMPORTANTE: Para los modelos con filtro de agua, después de conectar el refrigerador a un suministro de agua o de reemplazar el filtro de agua, llene y descarte tres recipientes completos de hielo para preparar el filtro de agua para el uso. Para encender y apagar la fábrica de hielo Para ENCENDER la fábrica de hielo, sencillamente baje el brazo de control de alambre. Para APAGAR la fábrica de hielo manualmente, levante el brazo de control de alambre a la posición de OFF (Apagado - brazo elevado) y escuche el chasquido. NOTA: Su fábrica de hielo tiene un apagado automático. A medida que se produce el hielo, los cubitos de hielo llenarán el depósito para hielo y éstos levantarán el brazo de control de alambre a la posición de OFF (Apagado - brazo elevado). No fuerce el brazo de control de alambre hacia arriba o hacia abajo. Depósito de hielo

1. Lave el depósito de hielo con un jabón suave y agua tibia.

2. Deslice el depósito de hielo bajo la fábrica de hielo; empújelo

hacia la parte posterior hasta donde sea posible.

3. Baje el brazo de la fábrica de hielo hacia la posición de

“encendido”. NOTA: Por lo general la fábrica de hielo toma aproximadamente 24 horas para comenzar a producir hielo. Tal vez note que el hielo tiene mal gusto. Si es así, deshágase de los tres primeros lotes de hielo producidos. Después de hacerlo, el hielo deberá tener un sabor normal. Ritmo de la producción de hielo ■ La fábrica de hielo deberá producir aproximadamente entre 8 y 12 lotes de hielo en un período de 24 horas. Deje transcurrir 3 días para que se vuelva a llenar por completo el depósito de hielo. ■ Para aumentar la producción de hielo, baje la temperatura del congelador y del refrigerador. Vea “Uso del (de los) control(es)”. Deje transcurrir 24 horas entre ajustes. Recuerde ■ La calidad del hielo dependerá de la calidad del agua que suministre a su fábrica de hielo. Evite la conexión de su fábrica de hielo a un suministro de agua blanda. Los químicos para ablandar el agua (como la sal) pueden dañar ciertos componentes de la fábrica de hielo y producir un hielo de muy baja calidad. Si no se puede evitar el uso de un suministro de agua blanda, asegúrese de que el ablandador de agua esté funcionando correctamente y que goce de un buen mantenimiento. ■ No use instrumentos afilados para romper el hielo en el depósito. Esto puede dañar el recipiente y el mecanismo de despachado. ■ No guarde nada encima ni dentro de la fábrica de hielo o del depósito de hielo.36 Despachador de agua IMPORTANTE: Después de haber conectado el refrigerador a un suministro de agua o de haber reemplazado el filtro de agua, enjuague el sistema de agua. Use un recipiente resistente para oprimir y sostener la palanca del despachador de agua durante 5 segundos, luego suéltela durante 5 segundos. Repita hasta que el agua comience a correr. Una vez que el agua haya comenzado a correr, continúe presionando y soltando la barra del despachador (5 segundos activado, 5 segundos desactivado) hasta despachar un total de 3 gal (12 L). Esto eliminará el aire en el filtro y en el sistema de despachado de agua, y preparará el filtro de agua para ser usado. En algunas casas se podrá requerir enjuague adicional. A medida que sale aire del sistema, es posible que salgan chorros de agua repentinos del despachador. NOTAS: ■ Deje que pasen 24 horas para que el refrigerador se enfríe y pueda enfriar el agua. ■ Despache por lo menos 1 qt (1 L) de agua cada semana para mantener un suministro fresco. ■ Deje transcurrir 24 horas para la producción del primer lote de hielo. Deshágase de los tres primeros lotes de hielo producidos. Estilo 1 – Modelos con despachador interior IMPORTANTE: Después de cinco minutos de despacho continuo, el despachador se detendrá para evitar derrames. Para seguir despachando, presione nuevamente la paleta del despachador. Para despachar agua:

1. Sostenga un recipiente por debajo del pico del despachador

mientras presiona el botón del mismo.

2. Suelte el botón para dejar de despachar.

Estilo 2 – Modelos con despachador exterior IMPORTANTE: ■ El sistema de despachado no funcionará cuando la puerta del refrigerador esté abierta. ■ La pantalla en el panel de control del despachador se apagará automáticamente, e ingresará al modo de “dormir” cuando los botones del control y las palancas del despachador no se hayan utilizado por 2 minutos o más. Mientras esté en el modo de “dormir”, al presionar por primera vez un botón de control solamente se reactivará la pantalla, sin cambiar ningún ajuste. Después de haberse reactivado se pueden realizar cambios a cualquiera de los ajustes. Si no se hacen cambios en menos de 2 minutos, la pantalla volverá a ingresar al modo de “dormir”. Para despachar agua:

1. Oprima un vaso resistente contra la barra del despachador de

2. Retire el vaso para detener la salida de hielo.

La luz del despachador Cuando usted utilice el despachador, la luz se encenderá automáticamente. Si usted desea que la luz esté encendida continuamente, puede encender la luz. El LED del ícono de la luz se iluminará cuando la luz esté encendida. ENCENDIDO: Presione rápidamente LIGHT/LOCK (Luz/Bloqueo) para encender la luz del despachador. APAGADO: Presione rápidamente LIGHT/LOCK (Luz/Bloqueo) para apagar la luz del despachador. NOTAS: ■ Si presiona y sostiene accidentalemente LIGHT/LOCK (Luz/ Bloqueo) por 3 segundos o más, bloqueará el despachador de agua. Si esto ocurre, presione y sostenga LIGHT/LOCK (Luz/Bloqueo) por 3 segundos nuevamente, lo que desbloqueará el despachador. ■ Las luces del despachador son LEDs y no se pueden cambiar. Si parece que las luces del despachador no funcionan, consulte “Solución de problemas” para obtener más información. El bloqueo del despachador El despachador puede apagarse para facilitar la limpieza o para evitar que sea activado accidentalmente por niños pequeños o animales domésticos. NOTA: La función de cierre no interrumpe el flujo eléctrico al refrigerador, a la fábrica de hielo o a la luz del despachador. Únicamente desactiva los controles y las barras del despachador. Para apagar la fábrica de hielo, vea “Fábrica de hielo y depósito”. ■ Presione y sostenga LIGHT/LOCK (Luz/Bloqueo) durante 3 segundos para bloquear el despachador. ■ Presione y sostenga LIGHT/LOCK (Luz/Bloqueo) nuevamente durante 3 segundos para desbloquear el despachador. El LED del ícono del candado se iluminará cuando el despachador esté bloqueado. ENCENDIDO37 Sistema de filtración de agua Luz de estado del filtro de aguaLa luz de estado del filtro de agua le ayudará a saber cuándo cambiar el filtro de agua. Siga las indicaciones que sean específicas para su modelo. Modelos con despachador interior ■ Cuando sea tiempo de pedir un filtro de agua de repuesto, se encenderá la luz LED del ícono del filtro de agua cada vez que se abra la puerta del refrigerador. ■ Cuando sea tiempo de reemplazar el filtro de agua, se encenderá la luz LED del ícono del filtro de agua y destellará cada vez que se abra la puerta del refrigerador. Si el flujo de agua a su despachador de agua o fábrica de hielo disminuye notoriamente, cambie el filtro más pronto. Se debe reemplazar el filtro al menos una vez cada 6 meses según la calidad del agua y el uso.Después de cambiar el filtro de agua, reajuste el estado. Presione y sostenga el botón de FILTERS RESET (Reposición de los filtros) por 3 segundos. Cuando se haya reajustado el sistema, la luz LED del ícono de estado del filtro de agua se apagará. Modelos con despachador exterior El estado del filtro de agua se determina por el número de días que han pasado desde que se reajustó por última vez la característica de monitoreo del filtro de agua.■ Cuando el estado del filtro de agua es bueno, entre 0 y 167 días (aproximadamente), la luz LED azul del filtro de agua se ilumina. ■ Cuando es tiempo de pedir un filtro de agua de repuesto, entre 168 y 181 días (aproximadamente), la luz LED amarilla del filtro de agua se enciende. ■ Cuando es tiempo de reemplazar el filtro de agua, entre 182 y 195 días (aproximadamente), la luz LED roja del filtro de agua y las palabras “Replace Filter” (Reemplace el filtro de agua) se iluminan. ■ Cuando el estado del filtro de agua ha expirado, la luz LED roja del filtro de agua se ilumina y las palabras “Replace Filter” (Reemplace el filtro) se iluminan y destellan todo el tiempo. Si el flujo de agua a su despachador de agua o fábrica de hielo disminuye notoriamente, cambie el filtro más pronto. Se debe reemplazar el filtro al menos una vez cada 6 meses según la calidad del agua y el uso.Después de cambiar el filtro de agua, reajuste el estado. Presione y sostenga el botón de WATER FILTER (Filtro de agua) por 3 segundos. Cuando el sistema sea reajustado, el estado del filtro de agua regresará a bueno (0 días) y la luz LED azul del filtro de agua se iluminará. Cómo cambiar el filtro de agua 1. Ubique el filtro de agua que está ubicado en la esquina superior derecha del compartimiento del refrigerador.2. Levante la puerta de protección del filtro para abrirla. El filtro se liberará y saldrá al mismo tiempo que se abre la puerta.

3. Cuando la puerta se haya abierto por completo, jale el filtro

hacia fuera.NOTA: Es posible que quede agua en el filtro. Es posible que se derrame un poco de esa agua. Use una toalla para secar cualquier derrame.

4. Saque el filtro nuevo de su empaque y quite las cubiertas de

los anillos en O. Asegúrese de que los anillos en O sigan en su lugar después de que se quitaron las cubiertas.

5. Con la flecha mirando hacia arriba, alinee el nuevo filtro con el

alojamiento del filtro y deslícelo en su lugar. La puerta de protección del filtro comenzará a cerrarse automáticamente a medida que se inserta el nuevo filtro.6. Cierre por completo la puerta de protección del filtro para que el mismo encaje en su lugar. Tal vez necesite presionar con fuerza.7. Enjuague el sistema de agua. Vea “Despachadores de agua y hielo”.

REFRIGERADOR Su modelo podrá contar con algunas o todas estas características. Estantes del refrigerador (Estantes de vidrio en algunos modelos) Los estantes de su refrigerador son ajustables para adaptarlos a sus necesidades individuales de almacenamiento.Si usted guarda alimentos similares juntos y ajusta los estantes para que se adapten a las diferentes alturas de los artículos, le será muy fácil encontrar exactamente el artículo que desea. Asimismo, se reduce el tiempo que el refrigerador permanece abierto y se ahorra energía. No use con agua que no sea microbiológicamente segura o que sea de calidad desconocida sin desinfectarla adecuadamente antes o después del sistema. Pueden usarse sistemas certificados para la reducción de quistes en aguas desinfectadas que puedan contener quistes filtrables. Información importante para saber acerca de los estantes y tapas de vidrio: No limpie los estantes y tapas de vidrio con agua caliente mientras están fríos. Los estantes y tapas pueden romperse si se exponen a cambios bruscos de temperatura o impacto, como sería un golpe brusco. El vidrio templado se ha diseñado para hacerse añicos. Esto es normal. Los estantes y tapas de vidrio son muy pesados. Use ambas manos al sacarlos para evitar que se caigan.38 Estantes y estantes de vidrio (en algunos modelos) Para quitar y volver a colocar un estante:

1. Saque los artículos del estante.

2. Deslice el estante directamente hacia fuera, hasta el tope.

3. Según el modelo, levante la parte trasera o delantera del

estante y traspase el tope. Deslice el resto del estante completamente hacia afuera.

4. Vuelva a colocar el estante deslizando la parte trasera a lo

largo de la guía en la pared de la carcasa.

5. Deslice la parte delantera del estante en la guía. Asegúrese de

deslizar completamente el estante hacia adentro. Estante plegadizo (en algunos modelos) Para quitar y volver a colocar un estante:

1. Para quitar todo el estante, incline hacia arriba el frente del

mismo y deslícelo hacia usted para sacarlo.

2. Para quitar la mitad frontal del estante, sostenga el frente del

estante con una mano y presione hacia arriba sobre el centro del estante. Luego empuje hacia abajo y hacia dentro sobre el estante hasta que se deslice por debajo de la mitad posterior del estante.

3. Vuelva a colocar el estante completo guiándolo dentro del

revestimiento de la puerta y empujándolo hacia dentro hasta que se detenga. Luego incline el frente del estante hacia arriba hasta pasar el tope y deslícelo hacia dentro. Cajón para carnes (en algunos modelos) Para quitar y volver a colocar el cajón para carnes:

1. Deslice el cajón para carnes hacia afuera hasta el tope.

2. Levante la parte delantera del cajón con una mano mientras

sostiene la base del cajón con la otra mano. Deslice el resto del cajón completamente hacia afuera.

3. Vuelva a colocar el cajón deslizándolo nuevamente hasta

pasar el tope del cajón. Tapa del cajón para carnes (en algunos modelos) Para quitar y volver a colocar la tapa del cajón para carnes:

1. Quite el cajón para carnes.

2. Empuje la tapa hacia atrás para liberar los sujetadores

traseros del estante. Levante la parte frontal de la tapa y jálela hacia adelante.

3. Vuelva a colocar la tapa del cajón para carnes encajando las

ranuras y los sujetadores en la tapa sobre las barras traseras y centrales del estante.

4. Baje la tapa en su lugar y jale la tapa hacia adelante para

asegurar los sujetadores posteriores en el estante.

5. Vuelva a colocar el cajón para carnes.

NOTA: En algunos modelos, la bandeja para carnes se mueve lateralmente sobre el estante para proveer una posición flexible. Guía para la conservación de carnes Por lo general guarde todas las carnes en su envoltura original siempre y cuando sea hermética y a prueba de humedad. Vuelva a envolverlas si fuera necesario. Consulte el cuadro siguiente respecto a períodos de conservación. Para guardar la carne por un tiempo más prolongado que los períodos indicados, congélela. Pescado o mariscos frescos.........úselos el mismo día en que los compró Pollo, carne molida, carnes diversas (hígado) ..................1-2 días Fiambres, filetes/asados ........................................... de 3 a 5 días Carnes curadas....................................................... de 7 a 10 días Sobras - Cubra las sobras con envoltura de plástico, papel de aluminio o guárdelas en recipientes de plástico con tapas herméticas. Cajón para verduras (en algunos modelos) Cajones para verduras Para quitar y volver a colocar el cajón para verduras:

1. Deslice el cajón para verduras hasta el tope. Levante el frente

y deslice el cajón hasta que salga.

2. Vuelva a colocar el cajón deslizándolo completamente

pasando el tope. Tapa del cajón para verduras Estilo 1 - Cubierta de plástico Para quitar y volver a colocar la tapa del cajón para verduras:

1. Saque el (los) cajón (cajones).

2. Levante el frente de la tapa para quitar el soporte de la misma.

Luego levante la tapa y deslícela hacia afuera.39

3. Vuelva a colocar la tapa encajando las lengüetas de la misma

dentro de las ranuras más bajas de la carcasa y empujándolas hacia dentro. Baje los retenedores delanteros hacia su lugar. Estilo 2 - Cubierta de vidrio Para quitar y volver a colocar la tapa del cajón para verduras:1. Jale el vidrio en sentido recto hacia afuera.

2. Vuelva a colocar el vidrio empujándolo en sentido recto hacia

adentro.Control de humedad del cajón para verduras (en algunos modelos)Usted puede controlar el nivel de humedad en el cajón hermético para verduras. Regule el control a cualquier ajuste entre LOW (Bajo) y HIGH (Alto).LOW (abierto) deja que el aire húmedo salga del cajón para verduras, y es el más adecuado para conservar las frutas y verduras con cáscara. ■ Frutas: Lávelas, déjelas secar y guárdelas en el refrigerador en bolsas de plástico o en el cajón para verduras. No lave ni pele las frutas del bosque hasta el momento de usarlas. Separe y guarde las frutas del bosque en su recipiente original en el cajón para verduras, o guárdelas en una bolsa de papel cerrada sin apretar en un estante del refrigerador.■ Verduras con cáscaras: Colóquelas en una bolsa de plástico o un recipiente de plástico y guárdelas en el cajón para verduras. HIGH (cerrado) mantiene el aire húmedo en el cajón para verduras, y es el más adecuado para conservar las verduras frescas de hoja. ■ Verduras de hoja: Lávelas con agua fría, escúrralas y corte o arranque las partes magulladas o amarillentas. Colóquelas en una bolsa de plástico o un recipiente de plástico y guárdelas en el cajón para verduras.

CONGELADOR Su modelo podrá contar con algunas o todas estas características. Estante de alambre del congelador (en algunos modelos) Para quitar y volver a colocar un estante de alambre:

1. Quite el estante levantándolo ligeramente y moviéndolo

completamente hacia el lado izquierdo. Levante el lado derecho hacia arriba y fuera de los soportes del estante.2. Vuelva a colocar el estante poniendo el extremo izquierdo completamente dentro de los soportes del estante. Luego baje el extremo derecho del estante e introdúzcalo en los soportes del mismo.NOTA: El estante deberá bajarse ligeramente y encajar en su lugar. Si el estante no parece estable, asegúrese de que ambos extremos del mismo hayan encajado en sus soportes. Estante de vidrio del congelador (en algunos modelos) Para quitar y volver a colocar un estante de vidrio:1. Levante el frente del estante para elevar las lengüetas hacia arriba y fuera de la abertura en cada riel del estante. Deslice el resto del estante completamente hacia afuera.2. Vuelva a colocar el estante inclinando el extremo posterior hacia abajo para alinear la lengüeta posterior del estante bajo el riel en cada lado del congelador. Empuje con cuidado el estante dentro del congelador hasta que las dos lengüetas centrales del estante estén ubicadas dentro de la abertura de cada riel. Baje el estante hasta que quede sobre los rieles del mismo. Guía para la conservación de alimentos congeladosLos períodos de conservación variarán según la calidad y el tipo de alimentos, el tipo de empaque o envoltura empleada (deberá ser hermético y a prueba de humedad), y la temperatura de conservación. Selle herméticamente el paquete o envase para evitar la transferencia de sabor y olor en todo el producto. Es normal que hayan cristales de hielo dentro de un paquete sellado. Esto simplemente indica que la humedad y el aire dentro del paquete se han condensado, creando cristales de hielo. Información importante para saber acerca de los estantes y tapas de vidrio: No limpie los estantes y tapas de vidrio con agua caliente mientras están fríos. Los estantes y tapas pueden romperse si se exponen a cambios bruscos de temperatura o impacto, como sería un golpe brusco. El vidrio templado se ha diseñado para hacerse añicos. Esto es normal. Los estantes y tapas de vidrio son muy pesados. Use ambas manos al sacarlos para evitar que se caigan.40 No coloque en el congelador más alimentos sin congelar de los que puedan congelarse en 24 horas (no más de 2 a 3 lb de alimentos por pie cúbico [907 a 1,350 g por L] de espacio en el congelador). Deje suficiente espacio en el congelador para la circulación de aire alrededor de los paquetes. La puerta del congelador debe cerrarse herméticamente. NOTA: Para obtener más información respecto a la preparación de alimentos para su congelación, consulte una guía de congeladores o un buen libro de cocina.

CARACTERÍSTICAS DE LA

PUERTA Su modelo podrá contar con algunas o todas estas características. Rieles de la puerta Se pueden quitar los rieles de la puerta para facilitar la limpieza.Rieles a presión de la puerta (en algunos modelos)Para quitar y volver a colocar los rieles:1. Quite los rieles de la puerta empujando hacia dentro ligeramente en la parte frontal de un extremo del soporte mientras jala hacia fuera la lengüeta interior. Repita estos pasos para el otro extremo. 2. Vuelva a colocar los rieles alineando los extremos de los soportes con los botones que están en los costados del revestimiento de la puerta. Encaje a presión el soporte y el ensamblaje en las lengüetas que están encima del estante, como se muestra.Estilo 1 – Rieles de la puerta Estilo 2 – Anaqueles Recipientes de la puerta (en algunos modelos) Para quitar y volver a colocar los estantes/recipientes:

1. Quite el portalatas/recipiente levantándolo y jalándolo

directamente hacia afuera.

2. Vuelva a colocar el portalatas/recipiente deslizándolo hacia

dentro sobre el soporte elegido y empujándolo hacia abajo hasta que se detenga. Compartimiento de uso general y portalatas (en algunos modelos) Cómo quitar y volver a colocar el compartimiento de uso general:1. Saque el compartimiento de uso general levantando y sosteniendo la cubierta, a la vez que levanta el compartimiento de uso general y lo jala directamente hacia afuera.2. Vuelva a colocar el compartimiento de uso general deslizándolo encima del soporte deseado y empujándolo hacia abajo hasta que se detenga.Para quitar y volver a colocar el portalatas:

1. Sostenga el portalatas con una mano y jálelo hacia arriba

hasta sacarlo del revestimiento de la puerta. Luego jale el portalatas nuevamente hacia arriba hasta pasar los topes.

2. Jale el portalatas directamente hacia fuera para quitarlo de la

puerta. 3. Vuelva a colocar el portalatas alineando las ranuras en los lados con los pasadores en el revestimiento de la puerta. Empuje hacia arriba la parte inferior del portalatas hasta pasar los topes y deslícelo por completo dentro del compartimiento.

CUIDADO DE SU REFRIGERADOR

Limpieza Tanto la sección del refrigerador como la del congelador se descongelan automáticamente. No obstante, limpie ambas secciones más o menos una vez al mes para evitar la acumulación de olores. Limpie los derrames de inmediato. ADVERTENCIA Peligro de Explosión Use un limpiador no inflamable.No seguir esta instrucción puede ocasionar la muerte, explosión o incendio.41 IMPORTANTE: ■ Debido a que el aire circula entre ambas secciones, los olores que se formen en una sección pasarán a la otra. Para eliminar los olores, limpie completamente ambas secciones. Para evitar la transferencia de olores y la deshidratación de los alimentos, envuelva o tape bien los alimentos. ■ Para los modelos de acero inoxidable, el acero inoxidable es resistente a la corrosión y no a prueba de corrosión. Para ayudar a evitar la corrosión del acero inoxidable, mantenga las superficies limpias, siguiendo las instrucciones de limpieza a continuación. Para limpiar su refrigerador: NOTA: No use productos de limpieza abrasivos o ásperos, como aerosoles para ventanas, productos de limpieza para fregar, líquidos inflamables, ácido muriático, ceras para limpieza, detergentes concentrados, blanqueadores o productos de limpieza que contengan productos derivados del petróleo en las superficies exteriores (puertas y carcasa), las partes de plástico, en el interior y en los revestimientos o juntas de la puerta. No use toallas de papel, estropajos para fregar u otros utensilios de limpieza ásperos.

2. Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente. Use una esponja limpia o un paño liso y un detergente suave en agua tibia.

3. Limpie las superficies exteriores.

Metal pintado: Limpie el exterior de metal pintado con un paño limpio y liso, o una esponja y un detergente suave en agua tibia. Enjuague las superficies con agua tibia limpia y séquelas inmediatamente para evitar las manchas de agua. Acero inoxidable: Lave las superficies de acero inoxidable con un paño limpio y liso o una esponja y un detergente suave en agua tibia. Enjuague las superficies con agua tibia limpia y séquelas inmediatamente para evitar las manchas de agua. NOTA: Cuando limpie el acero inoxidable, siempre talle en la dirección del hilo para evitar rayar a través del hilo.

4. No es necesaria una limpieza rutinaria del condensador en

ambientes de funcionamiento normal en el hogar. Si el ambiente es particularmente grasoso o polvoriento, o si hay bastante tránsito de mascotas en el hogar, el condensador deberá limpiarse cada dos o tres meses para asegurar la máxima eficiencia. Si necesita limpiar el condensador: ■ Quite la rejilla de la base. ■ Use una aspiradora con un cepillo suave para limpiar la rejilla, las áreas abiertas detrás de la rejilla y el área de la superficie frontal del condensador. ■ Vuelva a colocar la rejilla de la base cuando termine.

5. Enchufe el refrigerador o reconecte el suministro de energía.

Cómo cambiar los focos IMPORTANTE: ■ No todas los focos para electrodomésticos son adecuados para su refrigerador. Asegúrese de reemplazar el foco con otro foco para electrodomésticos del mismo tamaño, forma y vatiaje. ■ Para asegurar el desempeño óptimo del refrigerador, reemplace los focos en cuanto se quemen. Luz del compartimiento del refrigerador Los focos están ubicados en la parte superior del compartimiento del refrigerador.

2. Apriete con ambas manos hacia dentro en los lados de la

pantalla de luz, liberándola de la parte posterior del compartimiento. Luego mueva la pantalla hacia atrás para liberarla del frente del compartimiento.

3. Quite el (los) foco(s) y reemplácelo(s) con un foco(s) para

electrodomésticos de 40 vatios del mismo tamaño y la misma forma.

4. Vuelva a colocar la pantalla de luz insertando el extremo

frontal dentro del compartimiento y empujándolo hasta que encaje a presión en su lugar.

5. Enchufe el refrigerador o reconecte el suministro de energía.

Luz del compartimiento del congelador (en algunos modelos)

2. Quite la pantalla de la luz (en algunos modelos).

■ Parte superior del compartimiento del congelador - Deslice la pantalla de la luz hacia la parte posterior del compartimiento para liberarla del ensamblaje de luz.

3. Reemplace el foco quemado con un foco para

electrodomésticos que no sea de más de 25 vatios.

4. Vuelva a colocar la pantalla de luz.

5. Enchufe el refrigerador o reconecte el suministro de energía.42

SOLUCIÓN DE PROBLEMAS

Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de internet y consulte “Preguntas que se hacen con frecuencia”, para evitar posiblemente el costo de una visita de servicio técnico. En EE.UU., www.whirlpool.com En Canadá, www.whirlpool.ca Funcionamiento del refrigerador El refrigerador no funciona ■ ¿Está desenchufado el cable eléctrico? Conecte a un contacto de pared de conexión a tierra de 3 terminales. ■ ¿Funciona el contacto? Enchufe una lámpara para ver si funciona el contacto.■ ¿Hay un fusible de la casa fundido o se disparó el cortacircuitos? Reemplace el fusible o reposicione el cortacircuitos. Si el problema continúa, llame a un electricista. ■ ¿Están encendidos los controles? Asegúrese de que los controles del refrigerador estén encendidos. Vea “Uso del(de los) control(es)”. ■ ¿Es nueva la instalación? Deje transcurrir 24 horas después de la instalación para que el refrigerador se enfríe por completo. NOTA: El ajustar los controles de temperatura en la posición más fría no enfría ningún compartimiento más rápido.Parece que el motor funciona excesivamenteEs posible que su nuevo refrigerador funcione por períodos más largos que su refrigerador anterior debido al compresor y los ventiladores de alto rendimiento. Es posible que la unidad funcione por más tiempo si la habitación está caliente, si se ha agregado una gran cantidad de alimentos, si se abren las puertas con frecuencia o si se han dejado las mismas abiertas.Parece que el refrigerador es ruidosoEl ruido del refrigerador se ha ido reduciendo a lo largo de los años. Debido a esta reducción, es posible que escuche ruidos intermitentes en su nuevo refrigerador que no había notado en el modelo viejo. A continuación se enumeran algunos sonidos normales con explicaciones. ■ Zumbido - se escucha cuando la válvula de agua se abre para llenar la fábrica de hielo ■ Sonido pulsante - los ventiladores/el compresor se están ajustando para obtener el máximo desempeño ■ Sonido sibilante/vibraciones - flujo de líquido refrigerante, movimiento de la tubería de agua o artículos guardados arriba del refrigerador ■ Chisporroteos/Gorgoteos - agua goteando en el calentador durante el ciclo de descongelación ■ Estallido - contracción/expansión de las paredes interiores, especialmente durante el enfriamiento inicial ■ Agua corriendo - puede escucharse cuando el hielo se derrite durante el ciclo de descongelación y el agua corre hacia la bandeja recolectora ■ Chirridos/Crujidos - esto ocurre cuando el hielo es expulsado del molde de la fábrica de hieloLas puertas no cierran completamente ■ ¿Está bloqueada la puerta? Mueva los paquetes de alimentos lejos de la puerta. ■ ¿Hay un recipiente o un estante bloqueando el paso? Empuje el recipiente o el estante nuevamente a la posición correcta. Es difícil abrir las puertas ■ ¿Están las juntas sucias o pegajosas? Limpie las juntas y las superficies de contacto con jabón suave y agua tibia. Enjuague y seque con un paño suave. ADVERTENCIA Peligro de Choque EléctricoConecte a un contacto de pared de conexión a tierra de 3 terminales.No quite la terminal de conexión a tierra.No use un adaptador.No use un cable eléctrico de extensión.No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico. ADVERTENCIA Peligro de Explosión Use un limpiador no inflamable.No seguir esta instrucción puede ocasionar la muerte, explosión o incendio.43 Las luces no funcionan ■ ¿Está flojo o quemado un foco? Vea “Cómo cambiar los focos”. ■ ¿Se ha fijado la luz del despachador en OFF (Apagado)? En algunos modelos, la luz del despachador funcionará solamente cuando se presione una barra o una almohadilla. Si usted desea que la luz del despachador permanezca encendida continuamente, fíjela en ON (Encendido). Vea “Despachadore de agua”. Temperatura y humedad La temperatura está demasiado caliente ■ ¿Es nueva la instalación? Deje transcurrir 24 horas después de la instalación para que el refrigerador se enfríe por completo. ■ ¿Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a menudo? Esto hace que entre aire tibio al refrigerador. Reduzca al mínimo el número de veces que abre la puerta y mantenga las puertas completamente cerradas. ■ ¿Se ha agregado una gran cantidad de alimentos? Deje que transcurran varias horas para que el refrigerador vuelva a la temperatura normal. ■ ¿Se han ajustado los controles correctamente de acuerdo con las condiciones circundantes? Ajuste los controles a un ajuste más frío. Verifique la temperatura en 24 horas. Vea “Uso del(de los) control(es)”. Hay acumulación de humedad en el interior NOTA: Es normal que se acumule un poco de humedad. ■ ¿Está húmeda la habitación? Esto contribuye a la acumulación de humedad. ■ ¿Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a menudo? Esto hace que entre aire húmedo al refrigerador. Reduzca al mínimo el número de veces que abre la puerta y mantenga las puertas completamente cerradas. Hielo y agua La fábrica de hielo no produce hielo o no produce suficiente hielo ■ ¿Se ha conectado el refrigerador a un suministro de agua y se ha abierto la válvula de cierre? Conecte el refrigerador al suministro de agua y abra completamente la válvula de cierre. ■ ¿Hay un estrechamiento en la tubería de suministro de agua? Un estrechamiento en la tubería puede reducir el flujo de agua. Enderece la tubería de suministro de agua. ■ ¿Está encendida la fábrica de hielo? Asegúrese de que el brazo o interruptor de cierre de alambre (dependiendo del modelo) esté en la posición de ON (Encendido). ■ ¿Es nueva la instalación? Espere 24 horas después de la instalación de la fábrica de hielo para que empiece a producir hielo. Deje transcurrir 72 horas para la producción total de hielo. ■ ¿Está completamente cerrada la puerta del congelador? Cierre con firmeza la puerta del compartimiento del congelador. Si la puerta del compartimiento del congelador no se cierra completamente, vea “Las puertas no cierran completamente”, anteriormente en esta sección. ■ ¿Se acaba de sacar una gran cantidad de hielo? Deje transcurrir 24 horas para que la fábrica de hielo produzca más hielo. ■ ¿Se trabó un cubo de hielo en el brazo eyector de la fábrica de hielo? Saque el hielo del brazo eyector con un utensilio de plástico. ■ ¿Tiene un filtro de agua instalado en el refrigerador? Saque el filtro y ponga a funcionar la fábrica de hielo. Si el volumen de hielo aumenta, el filtro puede estar obstruido o haberse instalado incorrectamente. Reemplace el filtro o vuelva a instalarlo correctamente. ■ ¿Se ha conectado un sistema de filtración de agua de ósmosis inversa al suministro de agua fría? Esto puede hacer que disminuya la presión de agua. Vea “Requisitos del suministro de agua”. Los cubos de hielo son huecos o pequeños NOTA: Esto es una indicación de baja presión de agua. ■ ¿No está abierta por completo la válvula de cierre de agua? Abra completamente la válvula de cierre de agua. ■ ¿Hay un estrechamiento en la tubería de suministro de agua? Un estrechamiento en la tubería puede reducir el flujo de agua. Enderece la tubería de suministro de agua. ■ ¿Tiene un filtro de agua instalado en el refrigerador? Saque el filtro y ponga a funcionar la fábrica de hielo. Si mejora la calidad de hielo, el filtro puede estar obstruido o haberse instalado incorrectamente. Reemplace el filtro o vuelva a instalarlo correctamente. ■ ¿Se ha conectado un sistema de filtración de agua de ósmosis inversa al suministro de agua fría? Esto puede hacer que disminuya la presión de agua. Vea “Requisitos del suministro de agua”. ■ ¿Aún tiene preguntas acerca de la presión de agua? Llame a un plomero competente autorizado. El hielo tiene mal sabor, mal olor o un color grisáceo ■ ¿Son nuevas las conexiones de plomería? Las conexiones nuevas de plomería pueden producir un hielo descolorido o de mal sabor. ■ ¿Se han guardado los cubos de hielo por mucho tiempo? Deseche ese hielo. Lave el recipiente de hielo. Deje transcurrir 24 horas para que la fábrica de hielo haga hielo nuevo. ■ ¿Ha habido una transferencia de olor de los alimentos? Use empaques herméticos contra humedad para almacenar comida. ■ ¿Contiene el agua minerales (como el azufre)? Podría ser necesario instalar un filtro de agua para eliminar los minerales. ■ ¿Tiene un filtro de agua instalado en el refrigerador? Un descoloramiento o un color gris del hielo indica que el sistema de filtración de agua necesita enjuagarse más. Enjuague el sistema de agua antes de usar un nuevo filtro. Reemplace el filtro de agua cuando se indique. Vea “Sistema de filtración de agua”.44 El despachador de agua no funciona debidamente ■ ¿Se ha conectado el refrigerador a un suministro de agua y se ha abierto la válvula de cierre? Conecte el refrigerador al suministro de agua y abra completamente la válvula de cierre. ■ ¿Hay un estrechamiento en la tubería de suministro de agua? Enderece la tubería de suministro de agua. ■ ¿Es nueva la instalación? Enjuague y llene el sistema de agua. Vea “Despachador de agua”. ■ ¿Está la presión de agua a por lo menos 35 lbs/pulg² (241 kPa)? La presión de agua de la casa determina el flujo del despachador. Vea “Requisitos del suministro de agua”. ■ ¿Tiene un filtro de agua instalado en el refrigerador? Saque el filtro y ponga a funcionar el despachador. Si mejora el flujo de agua, el filtro puede estar obstruido o haberse instalado incorrectamente. Reemplace el filtro o vuelva a instalarlo correctamente. ■ ¿Está completamente cerrada la puerta del refrigerador? Cierre la puerta con firmeza. Si no se cierra completamente, vea “Las puertas no cierran completamente”, anteriormente en esta sección. ■ ¿Se han quitado las puertas recientemente? Asegúrese de que el conjunto de tubería/alambre del despachador de agua se haya vuelto a conectar correctamente. Vea “Puertas del refrigerador”. ■ ¿Se ha conectado un sistema de filtración de agua de ósmosis inversa al suministro de agua fría? Esto puede hacer que disminuya la presión de agua. Vea “Requisitos del suministro de agua”. El agua gotea del sistema del despachador NOTA: Es normal que caigan una o dos gotas de agua después de despachar agua. ■ ¿No se ha puesto el vaso debajo del despachador el tiempo suficiente? Sostenga el vaso debajo del despachador de 2 a 3 segundos después de soltar la palanca del despachador. ■ ¿Es nueva la instalación? Enjuague el sistema de agua. Vea “Despachador de agua”. ■ ¿Ha cambiado recientemente el filtro de agua? Enjuague el sistema de agua. Vea “Despachador de agua”. ■ ¿Hay agua en el piso cerca de la rejilla de la base? Asegúrese de que las conexiones de la tubería del despachador de agua estén bien ajustadas. Vea “Puertas del refrigerador”. El agua del despachador está tibia NOTA: El agua del despachador se enfría solamente a 50°F (10°C). ■ ¿Es nueva la instalación? Deje transcurrir 24 horas después de la instalación para que el suministro de agua se enfríe completamente. ■ ¿Se ha despachado recientemente una gran cantidad de agua? Deje transcurrir 24 horas para que el suministro de agua se enfríe completamente. ■ ¿No se ha usado el despachador de agua recientemente? Puede ser que el primer vaso de agua no esté frío. Descarte el agua del primer vaso. ■ ¿Se ha conectado el refrigerador a una tubería de agua fría? Asegúrese de que el refrigerador esté conectado a una tubería de agua fría. Vea “Requisitos del suministro de agua”. ACCESORIOS Los siguientes accesorios están disponibles para su refrigerador. Para hacer un pedido, contáctenos y pida los números de pieza. En EE.UU., visite nuestra página de Internet, www.whirlpool.com/ accessories o llame al 1-800-901-2042. En Canadá, visite nuestra página de Internet, www.whirlpoolparts.ca o llame al 1-800-807-6777. Limpiador de acero inoxidable: Pida la pieza N° 4396095 Filtro de agua: Pida la pieza N° W10295370 o FILTER1 Filtro de aire: Pida la pieza N° W10311524 o AIR1 Filtro de etileno: Pida la pieza N° W10346771A o FRESH1 Paquete de filtro de agua y filtro de aire: Pida la pieza N° W10355212BL Paquete de filtro de agua, filtro de aire y filtro de etileno: Pida la pieza N° W10365758BL45

HOJA DE DATOS DEL RENDIMIENTO

Sistema de filtración de agua Modelo P5WB12NL/P4RFWB12 Capacidad de 120 galones (455 litros) Este sistema ha sido comprobado según las normas 42 y 53 NSF/ANSI para la reducción de las sustancias citadas a continuación. La concentración de las sustancias indicadas en agua entrando al sistema fue reducida a una concentración menor o igual al límite permitido para agua saliendo del sistema, tal como se especifica en las normas 42 y 53 NSF/ANSI. Parámetros de la prueba: pH = 7,5 ± 0,5 si no se indica lo contrario. Flujo = 0,5 gpm (1,9 Lpm). Presión = 60 lbs/pulg² (413,7 kPa). Temp. = 68°F a 71,6°F (20°C a 22°C). Capacidad nominal de servicio = 120 galones (455 litros).■ Es esencial que los requerimientos de operación, mantenimiento y reemplazo del filtro se lleven a cabo para que el producto se desempeñe tal como se ofrece en la publicidad.■ Use el filtro de repuesto P4RRWB/P4RFWB12, pieza N° W10295370. El precio sugerido de venta al por menor durante el año 2011 es de $49,99 en EE.UU./$59,99 en Canadá. Los precios están sujetos a cambio sin previo aviso. Estilo 1 – Cuando la pantalla de estado del filtro de agua cambie de “GOOD” (Bueno) a “ORDER” (Pedir), pida un nuevo filtro. Cuando el indicador del filtro muestre “REPLACE” (Reemplazar), se recomienda que reemplace el filtro. Estilo 2 – Cuando el indicador del filtro cambie de verde a amarillo, pida un nuevo filtro. Cuando el indicador cambie de amarillo a rojo, se recomienda que reemplace el filtro. Estilo 3 – Cuando el indicador del filtro muestre 10%, pida un nuevo filtro. Cuando el indicador muestre 0%, se recomienda que reemplace el filtro. Style 4 - Para los modelos sin despachador de agua, reemplace el filtro de agua desechable cada 6 meses. La luz de estado del filtro de agua le recordará cuando sea tiempo de cambiar el filtro de agua. ■ Después de cambiar el filtro de agua, enjuague el sistema de agua. Solamente para obtener hielo con agua filtrada, haga y deseche tres recipientes llenos de hielo para preparar el filtro de agua para su uso.■ Estos contaminantes no se encuentran necesariamente en su suministro de agua. Si bien se realizaron las pruebas bajo condiciones de laboratorio estándares, el desempeño real puede variar.■ El producto es para uso con agua fría únicamente.■ El sistema de agua deberá instalarse conforme a las leyes y normas estatales y locales.■ No use con agua que no sea microbiológicamente segura o que sea de calidad desconocida sin desinfectarla adecuadamente antes o después del sistema. Pueden usarse sistemas certificados para la reducción de quistes en aguas desinfectadas que puedan contener quistes filtrables.■ Refiérase a la sección “Garantía” para obtener el nombre, dirección y número telefónico del fabricante.■ Refiérase a la sección “Garantía” para verificar la garantía limitada del fabricante. Pautas de aplicación / Parámetros para el suministro de agua Sistema comprobado y certificado por NSF International, según la norma 42 NSF/ANSI para la reducción de cloro, sabor y olor, y clase de partículas I*; y según la norma 53 NSF/ANSI para la reducción de quistes vivos, asbestos, plomo, lindano, toxafeno, atrazina, y 2,4 - D. Reducción de sustanciasEfectos estéticosRequisitos de reducción de NSFPromedioinfluenteConcentración en el agua a tratarMáximoefluente% Mínimo reducción %Promedio reducciónCloro, sabor/olorClase de partículas I 50% reducción85% reducción2,0 mg/L7.300.000 #/mL2,0 mg/L ± 10%Por lo menos 10.000 partículas/mL0,20 mg/L75.000 #/mL

97,2 99,4 Reducción de contaminantesRequisitos de reducción de NSFPromedio influenteConcentración en el agua a tratarMáximo efluente% Mínimo reducción %PromedioreducciónQuistes vivos 99,95% 160.000/L 50.000/L min. 54/L 99,97 99,99Asbestos 99% 87 MFL 10

Tamaño de las partículas clase I: >0,5 a <1 um El requisito de prueba es de cuando menos 100.000 partículas/ml de Polvo Fino de prueba AC. Basado en la filtración de quistes de Cryptosporidium parvumFibras mayores de 10 um de longitud® NSF es una marca registrada de NSF International.46 GARANTÍA DE LOS ELECTRODOMÉSTICOS PRINCIPALES DE WHIRLPOOL CORPORATION

Durante un año a partir de la fecha de compra, siempre y cuando se dé a este electrodoméstico principal un uso y mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo denominado “Whirlpool”), se hará cargo del costo de las piezas especificadas de fábrica y del trabajo de reparación para corregir defectos en los materiales o en la mano de obra, existentes en el momento de la compra de este electrodoméstico principal. El servicio deberá ser suministrado por una compañía de servicio designada por Whirlpool. SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. Esta garantía limitada es válida solamente en Estados Unidos o en Canadá, y se aplica solamente cuando el electrodoméstico principal se use en el país en el que se ha comprado. Se requiere una prueba de la fecha de compra original para obtener servicio bajo esta garantía limitada.

EXCLUSIONES DE LA GARANTÍA

Esta garantía limitada no cubre: 1. Piezas de repuesto o mano de obra si este electrodoméstico principal se usa de un modo diferente al doméstico normal de una familia, o cuando se use de un modo contrario a las instrucciones publicadas para el usuario u operador y/o las instrucciones de instalación. 2. Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa. 3. Visitas de servicio técnico para reparar o reemplazar focos para electrodomésticos, filtros de aire o filtros de agua. Las piezas de consumo están excluidas de la cobertura de la garantía. 4. Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta, instalación que no esté de acuerdo con los códigos eléctricos o de plomería, o el empleo de productos no aprobados por Whirlpool. 5. Daños estéticos, incluyendo rayaduras, abolladuras, desportilladuras u otro daño al acabado de su electrodoméstico principal, a menos que el mismo sea debido a defectos en los materiales o la mano de obra y se le informe a Whirlpool en un lapso de 30 días a partir de la fecha de compra.

6. Cualquier pérdida de comida o medicamentos debido a fallas del refrigerador o del congelador.

7. Recogida y entrega. Este electrodoméstico principal se ha destinado para ser reparado en el hogar.

8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el

electrodoméstico. 9. Gastos de viaje y transporte para obtener servicio para el producto, si su electrodoméstico principal está ubicado en un lugar remoto en el cual no haya disponible un técnico de servicio autorizado por Whirlpool. 10. La remoción y reinstalación de su electrodoméstico principal, si estuviera instalado en un lugar inaccesible o si no estuviera instalado de conformidad con las instrucciones de instalación publicadas por Whirlpool. 11. Piezas de repuesto o mano de obra en electrodomésticos principales con números de modelo/serie originales que se hayan removido, alterado o que no puedan ser identificados con facilidad.

12. Decoloración, herrumbre u oxidación de las superficies de acero inoxidable.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA DE CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS CORTO PERMITIDO POR LEY. Algunos estados y provincias no permiten la limitación de la duración de garantías implícitas de comerciabilidad o aptitud, de modo que la limitación arriba indicada quizás no le corresponda. Esta garantía le otorga derechos legales específicos, y es posible que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra. LIMITACIÓN DE RECURSOS; EXCLUSIÓN DE DAÑOS INCIDENTALES O CONSECUENTES SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. WHIRLPOOL NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O CONSECUENTES. Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que estas limitaciones y exclusiones quizás no le correspondan. Esta garantía le otorga derechos legales específicos, y es posible que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra. Si usted se encuentra fuera de los cincuenta Estados Unidos y Canadá, póngase en contacto con su distribuidor autorizado de Whirlpool para determinar si corresponde otra garantía. 3/0947 Para obtener información adicional acerca de su producto, en EE.UU. visite www.whirlpool.com En Canadá, visite www.whirlpool.ca Si usted no tiene acceso a internet y necesita ayuda para usar su producto, o si quisiera hacer una cita para obtener servicio, puede ponerse en contacto con Whirlpool, en el número que se indica a continuación. Tenga listo su número de modelo completo. Puede encontrar el número de modelo y de serie en la etiqueta ubicada en la pared interior del compartimiento del refrigerador. Si necesita ayuda o servicio técnico, en EE.UU., llame al 1-800-253-1301. En Canadá, llame al 1-800-807-6777. Si necesita asistencia adicional, puede escribir a Whirlpool con sus preguntas o dudas a la dirección que aparece a continuación: En los EE.UU.: Whirlpool Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692 En Canadá: Whirlpool Brand Home Appliances Customer eXperience Centre 200 – 6750 Century Ave. Mississauga, Ontario L5N 0B7 Por favor incluya en su correspondencia un número de teléfono en el que se le pueda localizar durante el día. Sírvase guardar estas Instrucciones para el usuario y la información con el número de modelo, para referencia futura.48 Nous vous REMERCIONS d'avoir acheté ce produit de haute qualité. Si vous rencontrez un problème non mentionné dans la section DÉPANNAGE, veuillez visiter notre site Web www.whirlpool.com pour des informations supplémentaires. Si vous avez toujours besoin d'assistance, veuillez nous téléphoner au 1-800-253-1301. Au Canada, visitez notre site Web www.whirlpool.ca ou téléphonez-nous au 1-800-807-6777.Vous aurez besoin de vos numéros de modèle et de série situés sur la paroi interne du compartiment de réfrigération.

SÉCURITÉ DU RÉFRIGÉRATEUR
