MANUAL DE USUARIO DH 24PF HITACHI

ÍNDICE Español Página

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

SEÑALIZACIÓN ................................. 50

OPERACIÓN MÁS SEGURA

DESCRIPCIÓN FUNCIONAL ................ 57

NOMENCLATURA ............................. 57 ESPECIFICACIONES .......................... 57 Página

MONTAJE Y OPERACIÓN ................... 58

APLICACIONES ................................. 58

ANTES DE LA OPERACIÓN .............. 58

MANTENIMIENTO E INSPECCIÓN ..... 66

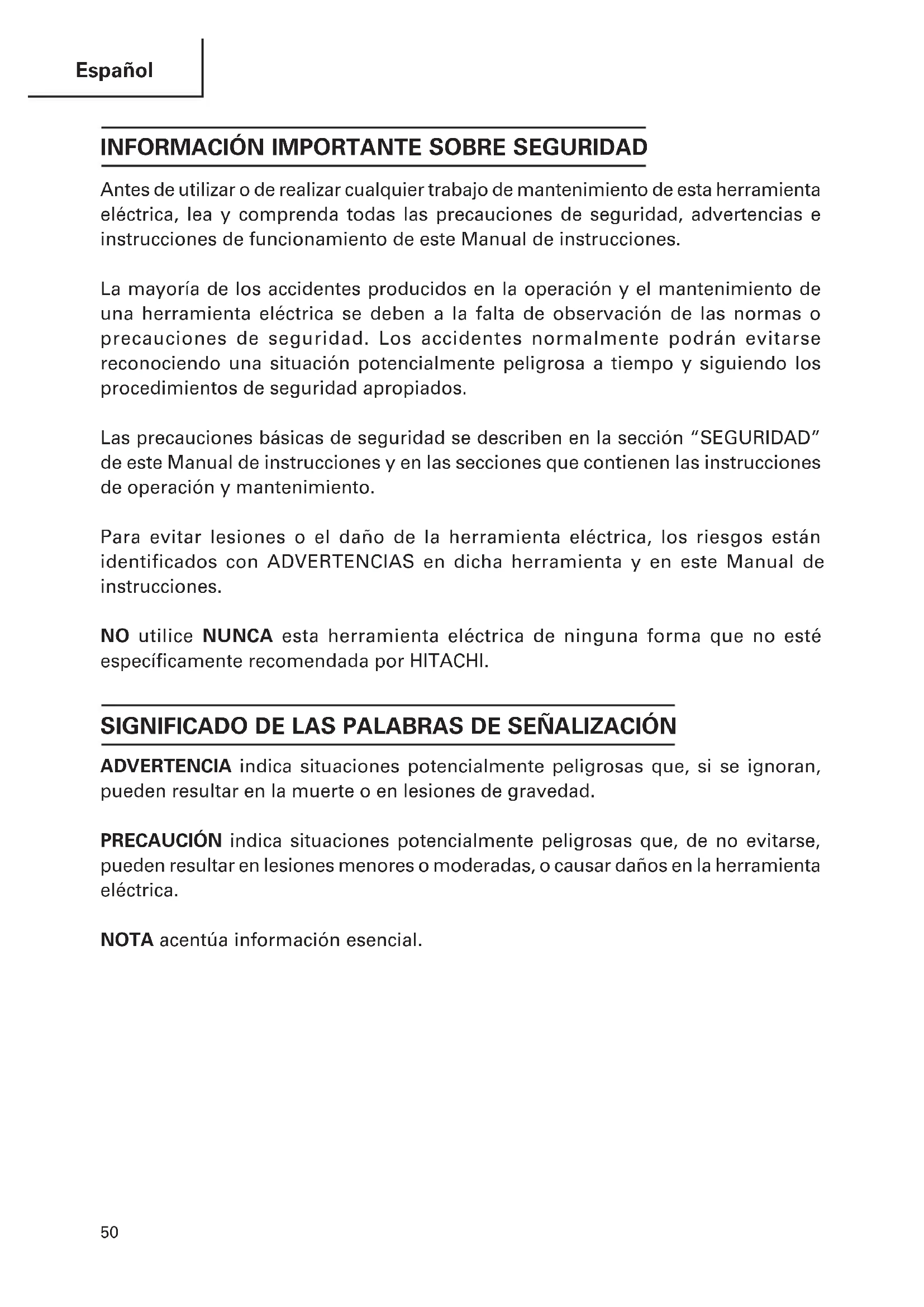

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones. La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados. Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento. Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones. NO utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por HITACHI. SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad. PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica. NOTA acentúa información esencial.Español

ADVERTENCIA: Lea y entienda todas las instrucciones. Si no sigue las instrucciones indicadas a continuación, pueden producirse descargas eléctricas, incendios, y/o lesiones serias.

(1) Mantenga el área de trabajo limpia y bien iluminada. Los bancos de trabajo desordenados y las áreas obscuras pueden conducir a accidentes. (2) No utilice la herramienta en atmósferas explosivas, como en presencia de líquidos inflamables, gases, o polvo. La herramienta eléctrica crea chispas que pueden incendiar polvo o gases. (3) Mantenga alejadas a otras personas, niños o visitantes, cuando utilice la herramienta eléctrica. Las distracciones pueden hacer que pierda el control de la herramienta.

2. Seguridad eléctrica

(1) Las herramientas eléctricas con aislamiento doble poseen un enchufe polarizado (una cuchilla es más ancha que la otra). Este enchufe encajará en un tomacorriente polarizado de una sola forma. Si el enchufe no entra completamente en el tomacorriente, invierta su sentido de inserción. Si sigue sin entrar, póngase en contacto con un electricista cualificado para que le instale un tomacorriente polarizado. No cambie nunca el enchufe. El aislamiento doble elimina la necesidad de un cable de alimentación de tres conductores, uno para puesta a tierra, y del sistema de alimentación con puesta a tierra. (2) Evite el contacto con superficies con puesta a tierra, tales como tubos, radiadores, hornos, y refrigeradores. Si toca tierra, existe el peligro de que reciba una descarga eléctrica. (3) No exponga la herramienta eléctrica a la lluvia ni a la humedad. La entrada de agua en la herramienta eléctrica aumentará el riesgos de descargas eléctricas. (4) No maltrate el cable de alimentación. No utilice nunca el cable de alimentación para transportar la herramienta ni para desconectarla del tomacorriente. Mantenga el cable alejado del calor, aceite, bordes cortantes, o partes móviles. Reemplace inmediatamente cualquier cable dañado. Un cable dañado puede ser la causa de descargas eléctricas. (5) Cuando utilice la herramienta eléctrica en exteriores, utilice un cable prolongador marcado con ”W-A” o ”W”. Estos cables han sido diseñados para utilizarse en exteriores y reducir el riesgo de descargas eléctricas.Español

3. Seguridad personal

(1) Esté siempre alerta y utilice el sentido común cuando utilice la herramienta eléctrica. No utilice la herramienta cuando esté cansado o bajo la influencia de medicamentos ni de alcohol. Un descuido al utilizar la herramienta eléctrica puede resultar en una lesión seria. (2) Vístase adecuadamente. No utilice ropa floja ni joyas. Si tiene pelo largo, recójaselo. Mantenga su pelo, ropa, y guantes alejados de las partes móviles. La ropa floja, las joyas, o el pelo largo pueden engancharse en las partes móviles. (3) Evite la puesta en marcha accidental. Cerciórese de que la alimentación de la herramienta eléctrica esté desconectada antes de enchufarla en una toma de la red. Si lleva la herramienta eléctrica con el dedo colocado en el interruptor, o si la enchufa con dicho interruptor cerrado, es posible que se produzcan accidentes. (4) Quite las llaves de ajuste y abra los interruptores antes de poner en funcionamiento la herramienta. Una llave dejada en una parte móvil de la herramienta podría resultar en lesiones. (5) No sobrepase su alcance. Mantenga en todo momento un buen equilibrio. El conservar en todo momento el equilibrio le permitirá controlar mejor la herramienta en situaciones inesperadas. (6) Utilice equipos de seguridad. Utilice siempre protección ocular. Para conseguir las condiciones apropiadas, utilice una mascarilla contra el polvo, zapatos no resbaladizos o protección auditiva.

4. Utilización y cuidados de la herramienta

(1) Utilice abrazaderas u otra forma práctica de asegurar y sujetar la pieza de trabajo sobre una plataforma estable. La sujeción de la pieza de trabajo con la mano o contra su cuerpo puede ser inestable y conducir a la pérdida del control. (2) No fuerce la herramienta. Utilice la herramienta correcta para su aplicación. Con la herramienta correcta realizará mejor el trabajo y ésta será más segura para la velocidad para la que ha sido diseñada. (3) No utilice la herramienta si el interruptor de alimentación de la misma no funciona. Cualquier herramienta que no pueda controlarse con el interruptor de alimentación puede resultar peligrosa, y deberá repararse. (4) Desconecte el enchufe del cable de alimentación antes de realizar cualquier ajuste, cambiar accesorios, o guardar la herramienta. Tales medidas preventivas de seguridad reducirán el riesgo de que la herramienta se ponga en funcionamiento accidentalmente. (5) Guarde las herramientas que no vaya a utilizar fuera del alcance de niños y de otras personas no entrenadas. Las herramientas son peligrosas en manos de personas inexpertas.Español

(6) Realice el mantenimiento cuidadoso de las herramientas. Mantenga las herramientas afiladas y limpias. Las herramientas adecuadamente mantenidas, con los bordes cortantes afilados, serán más fáciles de utilizar y controlar. (7) Compruebe que las piezas móviles no estén desalineadas ni atascadas, que no hayan piezas rotas, y demás condiciones que puedan afectar la operación de las herramientas. En caso de que una herramienta esté averiada, repárela antes de utilizarla. Muchos de los accidentes se deben a herramientas mal cuidadas. (8) Utilice solamente los accesorios recomendados por el fabricante para su modelo. Los accesorios adecuados para usar con una herramienta pueden ser peligrosos cuando se utilicen con otra.

5. Servicio de reparación

(1) El servicio de reparación deberá realizarlo solamente personal cualificado. El servicio de mantenimiento o reparación realizado por persona no cualificado podría resultar en el riesgo de lesiones. (2) Para el servicio de mantenimiento o reparación de una herramienta, utilice solamente piezas de repuesto idénticas. Siga las instrucciones de la sección de mantenimiento de este manual. La utilización de piezas no autorizadas, o el no seguir las indicaciones del Manual de instrucciones puede crear el riesgo de descargas eléctricas u otras lesiones. NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD

1. Sujete las herramientas por las superficies de empuñadura aisladas cuando

realice una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable de alimentación. El contacto con un conductor “activo” “activará” las partes metálicas de la herramienta y el operador recibirá una descarga eléctrica.

2. SIEMPRE utilice protectores auditivos cuando tenga que utilizar la herramienta

durante mucho tiempo. La exposición prolongada a ruido de gran intensidad puede causar la sordera.

3. NO toque NUNCA una broca de la herramienta con las manos desnucas después

4. NUNCA utilice guantes hechos de materiales que tiendan a enrollarse, como

algodón, lana, paño, cuerda, etc.

5. Fije SIEMPRE la empuñadunral lateral y sujete con seguridad el martillo

6. NO toque NUNCA las piezas móviles.

NO coloque NUNCA sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.

7. NO utilice NUNCA la herramienta sin los protectores colocados en su lugar.

NO utilice NUNCA esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.

8. Utilice la herramienta correcta.

No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado. No utilice las herramientas para fines no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.

9. NO utilice NUNCA una herramienta eléctrica para aplicaciones que no sean las

especificadas. NO utilice NUNCA una herramienta eléctrica para aplicaciones no especificadas en este Manual de instrucciones.

10. Maneje correctamente la herramienta.

Maneje la herramienta de acuerdo con las instrucciones ofrecidas aquí. No deje caer ni tire la herramienta. NO permita NUNCA que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta.

11. Mantenga todos los tornillos, pernos, y cubiertas firmemente fijados en su lugar.

Mantenga todos los tornillos, pernos, y cubiertas firmemente montados. Compruebe periódicamente su condición.

12. No utilice herramientas eléctricas si la carcasa o la empuñadura de plástico

está rajada. Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.

13. Las cuchillas y los accesorios deberán montarse con seguridad en la herramienta.

Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán fijarse con seguridad.

14. Mantenga limpio el conducto de ventilación del motor.

El conducto de ventilación del motor limpio para que el aire pueda circular libremente en todo momento. Compruebe frecuentemente y limpie el polvo acumulado.

15. Utilice las herramientas eléctricas con la tensión de alimentación nominal.

Utilice las herramientas eléctricas con las tensiones indicadas en sus placas de características. La utilización e una herramienta eléctrica con una tensión superior a la nominal podría resultar en revoluciones anormalmente altas del motor, en el daño de la herramienta, y en la quemadura del motor.Español

16. NO utilice NUNCA una herramienta defectuosa o que funcione anormalmente.

Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por Hitachi.

17. NO deje NUNCA la herramienta en funcionamiento desatendida. Desconecte

su alimentación. No deje sola la herramientas hasta mientras no se haya parado completamente.

18. Maneje con cuidado las herramientas eléctricas.

Si una herramienta eléctrica se ha caído o ha chocado inadvertidamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.

19. No limpie las partes de plástico con disolvente.

Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes. Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.

20. SIEMPRE utilice gafas protectoras que cumplan con los requerimientos de la

última revisión de la norma ANSI Z87.1.

21. SIEMPRE tenga cuidado con los objetos que puedan estar enterrados o

emparedados, tales como los cables subterráneos. Si tocase un circuito activo o un cable eléctrico con esta herramienta, podría recibir una descarga eléctrica. Antes del uso, confirme que no haya objetos ocultos, como los cables eléctricos enterrados en la pared, el piso o el techo.

22. Definiciones para los símbolos utilizados en esta herramienta

V ............. voltios Hz ........... hertzios A ............. amperios no ........... velocidad sin carga W ............ vatios ............ Construcción de clase II ---/min .... revoluciones por minuto ........... Corriente alternaEspañol

AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA Para garantizar una operación más segura de esta herramienta eléctrica, HITACHI ha adoptado un diseño de aislamiento doble. “Aislamiento doble” significa que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del bastidor exterior manejado por el operador. Por lo tanto, en la herramienta eléctrica o en su placa de características aparecen el símbolo “ ” o las palabras “Double insulation” (aislamiento doble). Aunque este sistema no posee puesta a tierra externa, usted deberá seguir las precauciones sobre seguridad eléctrica ofrecidas en este Manual de instrucciones, incluyendo la no utilización de la herramienta eléctrica en ambientes húmedos. Para mantener efectivo el sistema de aislamiento doble, tenga en cuenta las precauciones siguientes: 䡬 Esta herramienta eléctrica solamente deberá desensamblar y ensamblarla un CENTRO DE REPARACIONES AUTORIZADO POR HITACHI, y solamente deberán utilizarse con ella piezas de reemplazo genuinas de HITACHI. 䡬 Limpie el exterior de la herramienta eléctrica solamente con un paño suave humedecido en agua jabonosa, y después séquela bien. No utilice disolventes, gasolina, ni diluidor de pintura para limpiar las partes de plástico, ya que podría disolverlas. ¡GUARDE ESTAS INSTRUCCIONES

PÓNGALAS A DISPOSICIÓN DE

Carcase Placa de características Broca Sujetador

DESCRIPCIÓN FUNCIONAL

NOTA: La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica. NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual. Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica. NOMENCLATURA ESPECIFICACIONES Motor Motor conmutador en serie monofásico Fuente de alimentación 120 V CA, 60 Hz, monofásica Corriente 6,3 A Capacidad Hormigón: 1/8" ~ 15/16" (3,4 mm ~ 24 mm) Acero: 1/2" (13 mm) Madera: 1-1/4" (32 mm) Velocidad sin carga 0 – 1150/min. Velocidad de percusión a carga plena 0 – 4600/min. Peso 5,5 lbs. (2,5 kg) Fig. 1 Cubierta frontal Mango lateral Calibre de profundidad Conmutador Palanquita selectora Tope Botón pulsador Botón pulsadorEspañol

APLICACIONES Función de rotación y golpeteo 䡬 Perforación de orificios de anclaje 䡬 Perforación de orificios de hormigón 䡬 Perforación de orificios de baldosa Función de rotación solamente 䡬 Perforación de orificios en hormigón o madera (con accesorios facultativos) 䡬 Apretar tornillos en metal o madera (con accesorios facultativos) Función de percusión solamente 䡬 Cincelado leve de hormigón, ranuración, y retoque de bordes

ANTES DE LA OPERACIÓN

1. Fuente de alimentación

Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de características del producto.

2. Interruptor de alimentación

Cerciórese de que el interruptor de alimentación esté en la posición OFF. Si enchufase el cable de alimentación en un tomacorriente de la red con el interruptor en ON, la herramienta eléctrica comenzaría a funcionar inmediatamente, lo que podría provocar lesiones serias.

3. Cable prolongador

Cuando el área de trabajo esté alejada de la fuente de alimentación, utilice un cable prolongador de suficiente grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible. ADVERTENCIA: Si un cable esta dañado deberá reemplazar o repararse.

4. Comprobación del tomacorriente

Si el enchufe del cable de alimentación queda flojo en el tomacorriente, habrá que reparar éste. Póngase en contacto con un electricista cualificado para que realice las reparaciones adecuadas. Si utilizase un tomacorriente en este estado, podría producirse recalentamiento, lo que supondría un riesgo serio.

5. Confirme las condiciones del medio ambiente.

Condirme que el lugar de trabajo esté en las condiciones apropiadas de acuerdo con las precauciones descritas.Español

Broca Sujetador Fig. 2 Fig. 5 Fig. 4 Cubierta frontal Parte del SDS más vástago Colector de polvo (B) Capa de polvo

6. Montaje de la broca (Fig. 2)

PRECAUCIÓN: Para evitar accidentes, cerciórese de desactivar y de desconectar el enchufe del tomacorriente. NOTA: Cuando ulilice herramientas como por ejemplo: cinceles, brocas de taladro, etc., cerciórese de utilizar piezas genuinas diseñadas por nuestra compañía. (1) Limpie la parte del vástago de la broca de taladro. (2) Inserte la broca de taladro girando en el sujetador de la herramienta hasta que se asegure bien. (Fig. 2) (3) Verifique si esta bien asegurado tirando de la broca de taladro. (4) Para extraer la broca, tire completamente de la empuñadura en el sentido de la flecha y tire hacia afuera de la broca. (Fig. 3)

7. Cuando instale la copa de polvo o

el colector de polvo (B) (Accesorios facultativos) (Fig. 4, Fig. 5) Cuando emplee un martillo perforador para trabajos de taladrado hacia arriba, extraiga el adaptador de recolección de polvo e instale una copa de polvo o un colector de polvo (B) para recolectar las partículas a fin de facilitar la operación. 䡬 Instalación de la copa de polvo Emplee la copa de polvo instalando la broca como se muestra en la Fig. 4. Cuando emplee una broca de gran diámetro, agrande el orificio central de la copa de polvo con este martillo perforador. 䡬 Instalacion del colector de polvo (B) Para emplear el colector de polvo (B), Insértelo desde la punta de la broca alineándolo con la ranura de la empuñadura. (Fig. 5) Fig. 3 SujetadorEspañol

PRECAUCIÓN: 䡬 La copa de polvo y el colector de polvo (B) son para emplearse exclusvamente en trabajos de perforación de hormigón. No los emplee para trabajar con madera o metal. 䡬 Inserte completamente el colector de polvo (B) en la parte del portabrocas de la unidad principal. 䡬 Cuando ponga en funcionamiento del martillo perforador meintras el colector de polvo (B) esté separado de la superficie de hormigón, dicho colector girará junto con la broca. Cerciórese de apretar el gatillo interruptor después de haber presionado la copa de polvo sobre la superficie de hormigón. (Cuando emplee la copa de polvo con una broca de no más de 7-15/32" (190 mm) de longitud total, el colector de polvo (B) no podrá tocar la superficie de hormigón girará. Por lo tanto, emplee el colector de polvo (B) con brocas de 6-17/32" (166 mm), 6-19/64" (160 mm), y 4-21/64" (110 mm) de longitud total.) 䡬 Vacíe las partículas del colector de polvo (B) después de haber taladrado dos o tres orificios. 䡬 Después de haber extraído el colector de polvo (B), vuelva a colocar a broca.

8. Selección de la broca destornillador

Puede dañarse las cabezas de tornillos y las brocas de atornillar menos que se emplee la broca apropiada según sea el diámetro del tornillo.

9. Confirmar la dirección de rotación

de la broca (Fig. 6) La broca rota hacia la derecha (mirándola desde atrás) al oprimir el lado R del botón de empuje. Para hacer girar la broca hacia la izquierda se oprime el lado L del botón de empuje.

PRECAUCIÓN: 䡬 Para evitar accidentes, cerciórese de poner este interruptor en OFF y de desconectar el enchufe del tomacorriente cuando instale o extraiga brocas y otras piezas. El interruptor de alimentación también deberá ponerse en OFF durante un descanso en el trabajo y después de haber finalizado dichotrabajo.

1. Operación del conmutador

䡬 La velocidad rotatoria de la broca de taladro puede ser controlad variando la fuerza con la que se aprieta el pulsador. La velocidad está baja cuando se aprieta ligeramente el pulsador y se aumenta al apretar más el pulsador. Para ponel el pulsador en OFF (desconectado) volver a apretar el pulsador para desconectar el dispositivo de ajuste, y soltar el pulsador a su posición normal. Fig. 6 Botón pulsadorEspañol

Sujetador 䡬 Tire del gatillo y empuje el tope para mantener activada la alimentación, lo cual es conveniente para un funcionamiento continuo. Cuando se lo desconecta, el tope puede quitarse tirando del gatillo otra vez.

2. Rotación + golpeteo

Este martillo roto-percutor puede usarse en el modo de rotación y golpeteo presionando el pulsadory girando la palanca selectora hasta la marca . (Fig. 7) (1) Montar la broca. (2) Presionar el interruptor de gatillo después de poner la punta de la broca en la posición para taladrar. (Fig. 8) (3) No es necesario presionar con fuerza la broca. Presionar ligeramente la broca de forma que el polvo producido al taladrar salga al exterior gradualmente. PRECAUCIÓN: 䡬 Cuando la broca toque una barra de hierro de construción se detendrá inmediatamente y el martillo perforador tenderá a girar. Por lo tanto, sujetar el mango lateral y sostenerlo firmemente como se ilustra en la Fig. 8.

3. Rotación solamente

Este martillo giratorio puede usarse en el modo de rotación solamente presionando el pulsador y girando la palanca selectora hasta la marca

(Fig. 9) Para perforar madera o metal empleando el portabrocas y el adaptador del portabrocas (accesorio facultativo), proceder como sigue. Instalación del portabrocas y adaptador del portabrocas (Fig. 10): (1) Instale la broca en el adaptador del portabrocas. (2) La parte del SDS más vástago es igual que una broca. Por lo tanto, para instalarla, consulte ”Montaje de la broca”. Fig. 8 Fig. 10 Adaptador del portabrocas Portabrocas Parte del SDS más vástago Cubierta frontal Palanca selectora Fig. 7 Fig. 9 Botón pulsador Palanca selectora Botón pulsadorEspañol

Broca Sujetador Cubierta frontal Cubo PRECAUCIÓN: 䡬 La aplicación de fuerza excesiva acelerará el trabajo pero dañará la punta de la broca y reducirá la vida útil del martillo perforador. 䡬 La broca puede salirse al quitar el martillo perforador del orificio en el que se haya atascado. Para extraer esta herramienta es importante empujar hacia adelante, o gire la broca hacia la izquierda. 䡬 No intentar perforar orificios de anclaje o perforar el concreto con la máquina puesta en la función de rotación solamente. 䡬 No intentar usar el martillo perforador en la función de rotación y golpeteo con el portabrocas y el adaptador del portabrocas instalados. Esto reducirá considerablemente la vida útil de cada componente de la máquina.

4. Cuando coloque tornillos para

metal (Fig. 11) En primer lugar, inserte la broca en el cubo del extremo del adaptador (D) de portabroca. A continuación, monte el adaptador (D) de portabroca en la unidad principal empleando los procedimientos descritos en ”Montaje de la broca” (1), (2), y (3), coloque la punta de la broca en las ranuras de la cabeza del tornillo, sujete la unidad principal, y apriete el tornillo. PRECAUCIÓN: 䡬 Tener cuidado en no prolongar excesivamente el accionamiento de la herramienta, ya que de lo contrario, pueden dañarse los tornillos por el exceso de fuerza. 䡬 Colocar el martillo perforador en forma perpendicular sobre la cabeza del tornillo al atornillarlo, ya que en caso contrario, puede dañarse la cabeza del tornillo o la broca, e incluso, la fuerza de accionamiento puede que no se transfiera por completo al tornillo. 䡬 No intente emplear la perforadora de percusión en la función de rotación y golpeteo con el adaptador de portabroca (D) y la broca instalados.

5. Atornillando tornillos para madera (Fig. 11)

(1) Selección de la broca destornillador apropiada Procure utilizar tornillos de cabeza en cruz, debido a que la broca destornillador tiende a zafarse de los tornillos de cabeza ranurada. (2) Atornillado 䡬 Antes de atornillar los tornillos para madera, hay que hacer orificios apropiados en la madera, aplicando luego la broca destornillador en la cabeza del tornillo y colocar asi éste en los orificios. Fig. 11 Adaptador (D) del portabrocasEspañol

䡬 Luego de hacer rotar la herramienta lentamente hasta que el tornillo quede parcialmente metido en la madera, apretar más el gatillo para obtener la fuerza óptima de atornillado. PRECAUCIÓN: 䡬 Tener cuidado al preparar el orificio para que sea apropiado para el tornillo, teniendo en cuenta la dureza de la madera. Si el orificio es excesivamente pequeño o estrecho, se requiere mucha fuerza para atornillar y a veces puede dañarse la rosca.

6. Percusión solamente

Este martillo perforador podrá ajustarse al modo de percusión presionando el botón pulsador y girando la palanca selectora hasta la marca . (Fig. 12) (1) Monte el puntero o el cincel. (2) Presione el pulsador y ponga la palanca de cambio en el centro de las marcaas y . (Fig. 13) Cuando cese el giro, gire la empuñadura y ajuste el cincel en la posición deseada. (Fig. 14) (3) Gire la palanca de cambio hasta la marca . (Fig. 12) El puntero o el cincel se bloqueará.

7. Modo de usar el calibre de profundidad

(Fig. 15) (1) Afloje la perilla del asa lateral, e inserte el calibre de profundidad en el orificio de montaje de dicha asa lateral. (2) Ajustar la posición del retenedor de acuerdo a la profundidad del agujero, y apretar firmemente el perno de perilla.

8. Modo de usar la broca (espiga

ahusada) y el adaptador de la espiga ahusada (1) Montar el adaptador de la espiga ahusada en el martillo perforador. (Fig. 16) (2) Montar la broca (espiga ahusada) en el adaptador de la espiga ahusada. (Fig. 16) (3) Poner el interruptor en la posición de encendido (ON), y taladrar un agujero de la profundidad especificada. Agujero de montaje Calibre de profundidad Perilla de la empuñadura lateral Fig. 15 Botón pulsador Fig. 12 Fig. 13 Fig. 14 Sujetador Palanca selectora Palanca selectora Botón pulsadorEspañol

MODO DE USAR LA BARRENA TUBULAR (PARA CARGAS LIGERAS) Cuando se tengan que taladrar agujeros grandes, usar la barrena tubular (para cargas ligeras). Usar también el pasador central y la espiga de la barrena tubular provistos como accesorios opcionales.

PRECAUCIÓN: 䡬 Cerciorarse de poner el interruptor de la alimentación en la posición de apagado (OFF) y de desconectar el enchufe de la toma de alimentación. (1) Montar la barrena tubular en su espiga. (Fig. 18) Lubricar la rosca de la espiga de la barrena tubular para facilitar el desmontaje. (2) Montar la espiga de la barrena tubular en el martillo perforador. (Fig. 19) (3) Insertar el pasador central en la placa guía hasta que se pare. Fig. 18 Barrena tubular Rosca Espiga de la barrena tubular Fig. 19 (4) Para quitar la broca (espiga ahusada), insertar la chaveta en la ranura del adaptador de la espiga ahusada y golpear la cabeza de la chaveta con un martillo. Usar apoyos como se muestra en la Fig. 17. Adaptador de la espiga ahusada Chaveta Fig. 17 Broca Sujetador Adaptador de la espiga ahusada Fig. 16 Cubierta frontal ApoyoEspañol

(4) Unir la placa guía con la barrena tubular y girar la placa guía hacia la izquierda o hacia la derecha de forma que no se caiga a pesar de estar indicando hacia abajo. (Fig. 20)

2. Modo de taladrar (Fig. 21)

(1) Conectar el enchufe a la toma de alimentación. (2) El pasador central se ha instalado un resorte. Presionar ligeramente y sin torcerse hacia la pared o hacia el pared o hacia el suelo. Procurar que toda la punta de la barrena tubular esté en contacto con la superficie a taladrar y luego, empezar la operación. (3) Al taladrar aproximadamente 3/16" (5 mm) en profundidad, la posición del agujero queda ya establecida. Quitar el pasador central y la placa guía de la barrena tubular y seguir taladrando. (4) La aplicación de una fuerza excesiva acelerará el cumplimiento del trabajo, pero deteriorará la punta de la broca reduciendo la duración del martillo perforador. PRECAUCIÓN: 䡬 Cuando se quite el pasador central y la placa guía, poner el interruptor en la posición de apagado (OFF) y desconectar el enchufe de la toma de alimentación.

3. Desmontaje (Fig. 22)

Como otro método, quitar la espiga de la barrena tubular del martillo perforador y golpear fuertemente la cabeza de la espiga de la barrena tubular dos o tres veces con un martillo sujetanto la punta de la barrena. La parte roscada se aflojará y la barrena tubular podrá quitarse. Fig. 21 Fig. 22 Espiga de la barrena tubular Placa guía Barrena tubular Punta de barrena tubular Pasador central Fig. 20Español

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA: Antes de realizar el mantenimiento o la inspección de la amoladora, cerciórese de desconectar la alimentación y de desenchufar el cable de alimentación del tomacorriente.

1. Inspeccionar la broca de taladro

Debido a que el uso de brocs desafiladas pueden causar mal funcionamiento del motor y desmejorar la eficacia del taladro, hay que reemplazar las brocas en malas condiciones por nuevas o afilarlas de inmediato al advertir abrasión.

2. Inspección de los tornillos

Inspeccione regularmente todos los tornillos y asegúrese de que estén bien apretados. Si hay algún tornillo flojo, apriételo inmediatamente. ADVERTENCIA: La utilización de esta martillo perforador con tornillos flojos es extremadamente peligroso.

3. Mantenimiento de motor

La unidad de bobinado del motor es el verdadero ”corazón” de las herramientas eléctricas. Prestar el mayor cuidado y asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.

4. Inspección de las escobillas

Por motivos de seguridad, como protección contra descargas eléctricas, la inspección y el reemplazo de las escobillas de esta herramienta deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES AUTORIZADO POR HITACHI.

A este martillo perforador deberá aplicársele grasa de baja viscosidad,de esta forma, el martillo podrá usarse durante un largo período de tiempo sin cambiar de grasa. Ponerse por favor en contacto con el agente de reparaciones más cercano para cambiar la grasa si ésta se escapase a través de los tornillos flojos. La falta de grasa hará que el martillo perforador se agarrote disminuyendo por lo tanto su duración. PRECAUCIÓN: En esta herramienta deberá usarse la grasa especificada. El uso de otras grasas podría afectar negativamente al rendimiento. Cerciórese de preguntar a sus agentes de servicio por la grasa de repuesto.

6. Mantenimiento y reparación

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES AUTORIZADO POR HITACHI.Español

7. Lista de repuestos

A: Nº. ítem B: Nº. codigo C: Nº. usado D: Observaciones PRECAUTION: La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la heramienta al Centro de Servicio Autorizado de Hitachi para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. MODIFICACIONES: Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modificadas sin previo aviso.Español

(1) Broca de taladro(Eje fino)(2) Adaptador para eje fino(SDS más vástago)(1) Broca de taladro(Vástago cónico)(2) Adaptador cónico(SDS más vástago)Chaveta (Núm. de código 944477)(1) Broca de taladro (Eje fino)(2) Adaptador paraeje finoDiámetro externo Longitud efectiva Longitud total Núm. de código Núm. de código1/8" 1-25/32" 3-35/64"306369(3,4 mm) (45 mm) (90 mm)3063709/64" 1-25/32" 3-35/64"306368(3,5 mm) (45 mm) (90 mm) 䡬 Broca de taladro (vástago cónico) y adaptador cónico ACCESORIOS ADVERTENCIA: SIEMPRE utilice únicamente repuestos y accesorios autorizados por HITACHI. NO utilice NUNCA repuestos o accesorios no previstos para usar con esta herramienta. Si tiene dudas en cuanto a la seguridad de usar determinado repuesto o accesorio junto con su herramienta, póngase en contacto con HITACHI. La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos. NOTA: Los accesorios están sujetos a cambio sin ninguna obligación por parte de HITACHI.

1. Taladrar orificios de anclaje (Rotación + golpeteo)

Modo cónico Núm. de código Broca de taladro aplicable 7/16" (11 mm) 1/2" (12,3 mm)

Diámetro externo Núm. de código 7/16"

(21,5 mm) Cono Morse (No. 1) Broca de taradro (vástago cónico) 䡬 Portabrocas del martillo perforador de 1/2" (13 mm) Para la operación de taladrado cuando emplee una broca de vástago recto para taladrar con un martillo giratorio. Portabrocas del martillo perforador de 1/2" (13 mm) (SDS más vástago) (incluge llave de portabrocas) Ajustador de ancla (para ajuste de ancla) (SDS más vástago) Broca de vástago recto para aplicación en taladro de impacto

El cono A o B troquelado del adaptador cónico as suministra como accesorio facultativo pero la broca para el mismo no se suministra. Cono Morse (No. 2) Broca de taradro (vástago cónico)

2. Ancla de martillar (Percusión solamente)

Llave de portabrocas Nombre Núm. de código Portabrocas del martillo perforador de 1/2" (13 mm)

<Tipo de reborde exterior con tornillo hembra> Medida de ancla Núm. de código W 1/4"

(15,9 mm) <Tipo de reborde interior con tornillo sin cabeza> Medida de ancla Núm. de código W 1/4"

3. Pertoración de orificio de diámetro grande (Rotación + golpeteo)

Placa guia Barrena tubular Espiga de la barrena tubular (SDS más vástago) Adaptador de montaje de ancla (para martillo manual) Pasador centralEspañol

2" (50 mm) 982678 (300 mm) Núm. de código Núm. de código Núm. de código Barrent tubular (diámetro externo) 1-3/4" (45 mm) 2" (50 mm) Núm. de código

4. Trabajo de roturación (Percusión solamente)

5. Excavar, ranuado y rebordes (Percusión solamente)

6. Ranurado (Percusión solamente)

Espiga de la barrena tubular Núm. de código

Pasador central Barrena tubular (diámetro externo) Puntero (Tipo redondo solamente) (SDS más vástago) Núm. de código 303046 Cortafrio (SDS más vástago) Núm. de código 316657 Cargadora (SDS más vástago) Núm. de código 316658 Cincel de ranuración (SDS más vástago) Núm. de código 316659 Puntero (Tipo cuadrado) (SDS más vástago) Núm. de código 316656Español

(SDS más vástago) Adaptador de anclaje químico de 1/2" (12,7 mm) (Núm. de código 303044) Adaptador de anclaje químico de 3/4" (19 mm) (Núm. de código 303045) Manguito adaptador a la venta el mercado

8. Perforación (Rotación solamente)

䡬 Portabrocas, adaptador (G) del portabrocas, tornillo especál y llave de portabrocas Adaptador (G) del portabrocas (SDS más vástago) Núm. de código

Porabrocas (13VLRB-D) (con llave de portabrocas) Núm. de código 321814 䡬 Conjunto de portabrocas 1/2" (13 mm) (con llave de portabrocas) y portabrocas (para perforación de orificios en hormigón o madera) Tornillo especial Núm. de código

Llave de portabrocas Portabrocas (13VLD-D) (con llave de portabrocas) Núm. de código 321813 Adaptador (D) del portabrocas (SDS más vástago) Núm. de código 303624

9. Perforación (Rotación solamente)

Liave de portabrocas

7. Trabajo de colocación de pernos para anclaje químico (Rotación + golpeteo)

Copa de polvo Núm. de código

Colector de polvo (B) Núm. de código 306885

12. Grasa A para martillo

1,1 libras (500 g) (en una lata) Núm. de código 980927 0,15 libras (70 g) (en un tubo naranja) Núm. de código 308471 0,07 libras (30 g) (en un tubo naranja) Núm. de código 981840 NOTA: Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI. Broca para tornillos Phillips No. de broca Tamaño del tornillo Longitud Núm. de código No. 2 1/8" ~ 3/16" (3 – 5 mm) 1" (25 mm) 971511Z No. 3 1/4" ~ 5/16" (6 – 8 mm) 1" (25 mm) 971512Z Adaptador (D) del portabrocas (SDS más vástago) Núm. de código 303624 No. de broca

10. Colocación de tornillos (Rotación solamente)7475
