JDF604E6 - Capucha JUNO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	JUNO
Modelo	JDF604E6
Dimensiones (Ancho x Fondo x Alto)	600 x 500 x (variable) mm
Distancia mínima de seguridad a la placa de cocción	650 mm
Diámetro de conexión del conducto de evacuación	120 mm mínimo
Tensión de alimentación	220-240 V
Clase eléctrica	Clase I (toma de tierra obligatoria)
Potencia del motor	200 W
Iluminación	LED blanco (clase 1M)
Número de velocidades del motor	3 (mínima, media, máxima)
Filtro antigrasa	Lavable en lavavajillas, cada 2 meses
Filtro anti-olor (carbón)	No lavable, reemplazar cada 4 meses
Modo de uso	Evacuación o recirculación (con filtro de carbón)
Uso	Solo doméstico
Material	Acero inoxidable
Peso neto	Aproximadamente 10 kg

Preguntas frecuentes - JDF604E6 JUNO

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima de seguridad entre la placa de cocción y la campana debe ser de al menos 650 mm.

¿Cómo instalar la campana en modo evacuación?

Conecte la campana a la salida de aire aspirado mediante una tubería de diámetro igual o superior a 120 mm. El recorrido debe ser lo más corto posible. No conecte la campana a conductos de evacuación de humos de combustión.

¿Cómo limpiar los filtros antigrasa?

Los filtros antigrasa son lavables en lavavajillas. Deben lavarse aproximadamente cada 2 meses de uso, o más frecuentemente en caso de uso intenso.

¿Cuándo reemplazar el filtro anti-olor?

El filtro anti-olor (carbón) no es lavable ni regenerable. Debe reemplazarse al menos cada 4 meses, o más frecuentemente si el uso es intenso.

¿Qué hacer si la iluminación LED no funciona?

La iluminación es un LED blanco de clase 1M. Para el reemplazo, contacte al servicio postventa.

¿Puedo usar la campana con aparatos de gas?

Sí, pero debe prever una ventilación suficiente de la habitación. La depresión máxima no debe superar 0,04 mbar. Si la cocina no tiene ventilación, practique una abertura hacia el exterior.

¿Cómo ajustar la velocidad del motor?

Use el comando V (Velocidades) para seleccionar: 1 = velocidad mínima (silenciosa), 2 = velocidad media (uso normal), 3 = velocidad máxima (fuertes emisiones de vapor).

¿Qué hacer si la campana no funciona?

Verifique la alimentación eléctrica y el interruptor bipolar. Si el cable está dañado, hágalo reemplazar por el fabricante o el servicio técnico. No intente repararlo usted mismo.

¿Puedo lavar el filtro anti-olor?

No, el filtro anti-olor (carbón) no es lavable. Debe ser reemplazado regularmente.

¿La campana es adecuada para uso profesional?

No, la campana ha sido diseñada exclusivamente para uso doméstico. No utilizarla en un entorno profesional.

MANUAL DE USUARIO JDF604E6 JUNO

ES Campana Manual de uso 14

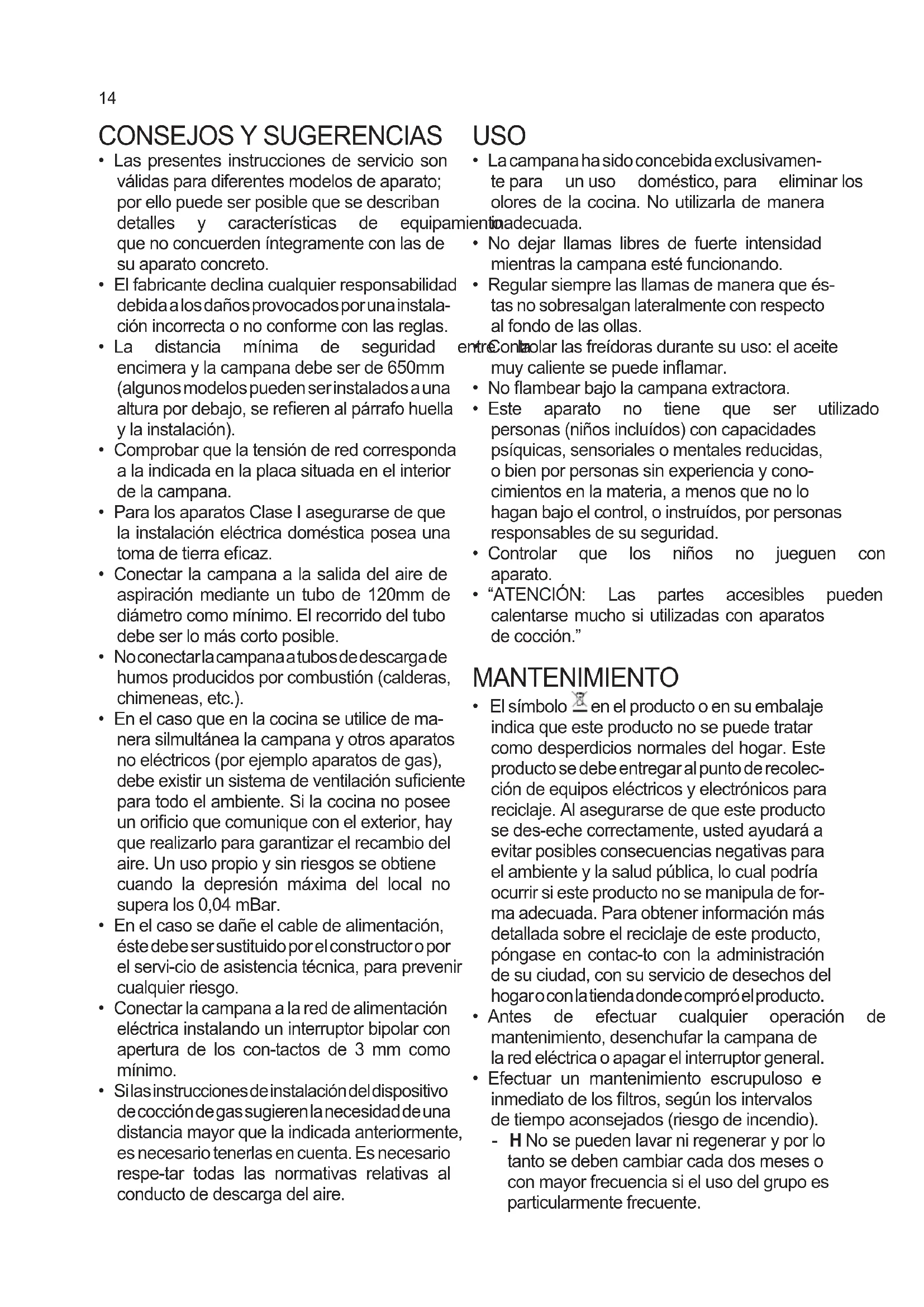

CONSEJOS Y SUGERENCIAS

• Las presentes instrucciones de servicios son validas para differedes modelos de aparato; porarlo peut ser possible que se describar detalles y caracteristicas de equipo que no concuerden integramente con las de su aparato concreto.
• El fabricante declina cualquier responsabilidad debida a los días provocados por una instalación incorrecta o no conforme con las reglas.
• La distancia minima de seguridad encimera y la campana debe ser de 650mm (algunos modelosuenoten instalados a una alta por debajo, se refieren al párafo huela y la instalación).
• Comprobar que la tension de red corresponda a la indicada en la plac situation en el interior de la campana.
• Para los aparatos Clase I asegurarse de que la instalacion eletrica domestica posea una toma de tierra eficaz.
• Conectar la campana a la salute del aire de aspiracion mediante un tubo de 120mm de diametro como minimum. El recorrodo del tubo debe ser lo mas corto possible.
• Noconectarla campana atubos de descarga de humos producidos por combustion (calderas, chimeneas, etc.).
• En el caso que en la cucina se usa de manière silmultánea la campana y otros aparatos no electricos (por exemple aparatos de gas), deben existir un sistema de ventilación suficiente para todo el ambiente. Si la cucina no posee un orificio que comunique con el exterior, hay que realizarlo para garantizar el recambio del aire. Un uso propio y sin riesgos se obtiene cuando la depresión maximal del local no supera los 0,04 mBar.
• En el caso se dañe el cable de alimentación, este debe ser sustituido por el constructor o por el servicios de asistencia技术水平a, para preveniromialr riesgo.
• Conectar la campana a la red de alimentacion electrica instalando un interruptor bipolar con aperture de los contactos de 3 mm como微量元素.
• Silasinstruciones de instalación del dispositivo de coccción de gas sugieren la necessities de una distancia mayor que la indica anteriorsmente, es NEEDario tenerlas enIELD. Es需要用 el respe-tar todas las normativas relativas al conducto de descarga del aire.

USO

• La campana hasido concebida exclusivamente para un uso domestico, para eliminar los oleros de la comida. No utilizes de manos en inadequada.
• NoURTARllamaslibresdefuertintendidas,maintrasla campanaestefuncionando.
• Regularmente las llamas deforma que estas no sobresalgan lateralmente conisko al fondo de las ollas.

entre Contolar las freidas durante su uso: el aceite muy caliente se pueda inflamar.

• No flambear bajo la campana extractora.
• Este aparato no tiene que ser utilisé personas (niños incluidos) con capacities psiquicas, sensoriales o mentalares reduidas, o bien por personas sin experiencia y conocimientos en la materia, a menos que no lo hagan bajo el control, o instruidos, por personas responsables de su seguridad.
• Controller que los niños no juegen con aparato.
• "ATENCLON: Las partes accesibles peuvent calentarse mucho si realizas con aparatos de cocción."

MANTENIMIENTO

• El symbolo en el producto o en su embalaje indica que este producto no se pueda tratar como desperdicios normales del hogar. Este producto se debeentar al punto de recoccion de equipos electricos y electronicos para reciclaje. Al asegurar de que este producto se des-eche correctamente, usted可以帮助 a evaporar posibles consecuencias negativas para el ambiente y la salute Pública, lo cualedia ocurresieste producto no se manipula de forma adecuada. Para Obtener informacion mas detallada sobre el reciclaje de este producto, pongase en contacto con la administracion de su ciudad, con su serviceo de desechos del hogar o con la Tiendaonde compróel producto.

• Antes de efectuar cualquier operation de mantenimiento, desenchufar la campana de la red electrica o apagar el interruptor general.

• Efectuar un mantenimiento escrupuloso e inmediato de los filtros, según los intervalos de tiempo aconsejados (riesgo de incendio).

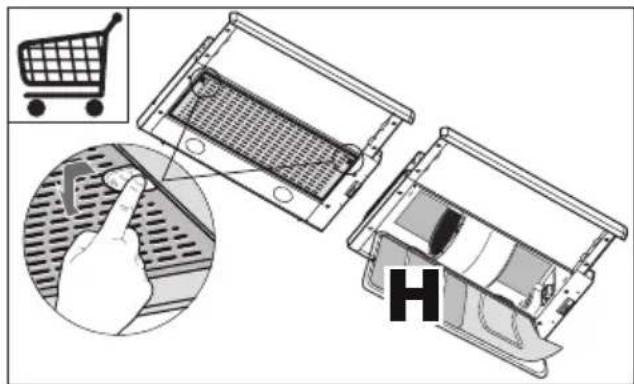

• H No se pueda lavar ni regenerar y por lo tanto se debenCambiar cada dosmeses o con mayor fecuencia si el uso del grupo es particulamente freciente.

• Filtros antigrasa Z Se pueda lavar en el lavavajillas y requiren un lavado meses aproximamente o más a menudo si su uso es muy intenso.

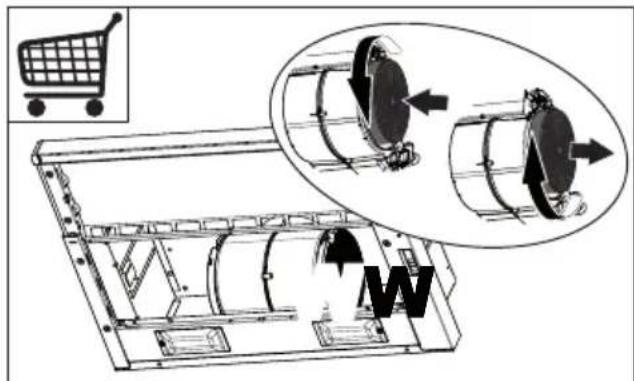

• Filtros antiolor W No se pueda lavar ni regenerar, se debenCambiar cada 4 mesos o mas a dato si su uso es muy intenso.

• Para limpiar las superficies de la campana es suficiente usar un trapo mojado y detergente liquido neutro.

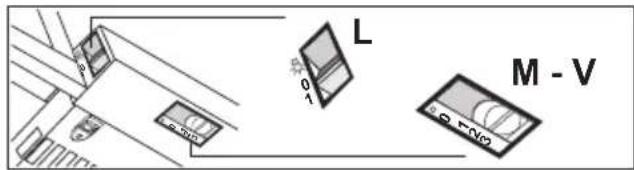

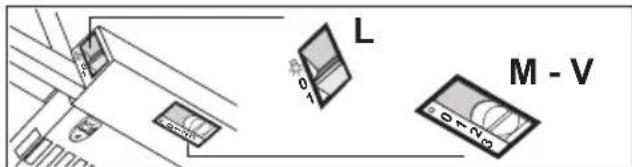

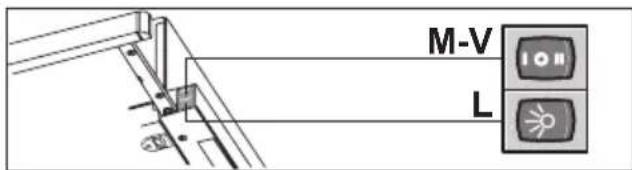

MANDOS

L	Luces	Enciende y apaga la instalación de iluminación.
M	Motor	Enciende y apaga el motor de aspiración.
V	Velocidad2	Determine las velocidades de ejercimiento:1. Velocidad minima, indicada para un recambio de aire continuo muy silencioso, en presencia de poco vapeores de coccción.2. Velocidad media, indicada para la mayor parte de las conditiones de uso, gracias a la optima relacion entre caudal de aire tratado y nivel de ruido.3. Velocidad Tmaxima, indicada para hacerANTE a grandes cantidades de vapor de coccción, inclujo para tiempos prolongados.

L	Luces	Enciende y apaga la instalación de iluminación.
M	Motor	Enciende y apaga el motor de aspiración.
V	Velocidad	Determine las velocidades de ejercimiento: 1. Velocidad minima, indicada para un recambio de aire continuo muy silencioso, en presence de poco vapeores de cocción. 2. Velocidad Tmaxima, indicada para hacerANTE a grandes cantidades de vapor de cocción, inclujo para tiempos prolongados.

ILUMINACION

Atencion: Este aparato está provisto de una luz LED blanca de类产品 1 M segun la norma EN 60825-1: 1994 + A1:2002 + A2:2001 ; maxima potencia optica emitida@439nm: 7 W . No observar directamente con instrumentos opticos (catalejo, lupa...)

• Para la sustitución ponerse en contacto con la asistencia技术水平ica. ("Para la compra dirigirse a la asistencia技术水平ica").
