Las aspiradoras para aspiracion en humedo /seco Shop-Vac® han sido disenadas para aspirar materiales solidos y líquidos no volatiles. Vienen equipadas con motores potentes, de lubricacion permanente, de derivacion y de una o dos etapas. Sistemas de filtrado estandar con funciones para aspiracion en humedo o seco. La mayoría de las aspiradoras Shop-Vac® cuentan con doble filtrado y es una funcion estandar en todas las aspiradoras comerciales Shop-Vac®. Equipadas con una carretilla de construccion fuerte o un sistema de ruedas de facil desplazamiento. El cierre automatico del flotador evita derrames durante la aspiracion de líquidos. Incluye accesorios versatiles con diametros de 3,18 cm. (1½"), 3,81 cm. (1½") o 6,35 cm. (2½"). Los disenos del deposito incluyen exteriores de acero con interiores revestidos en plastico fenolico epoxico anticorrosivo, acero inoxidable durable y deposito de polipropileno resistente a las abolladuras. Incluida en el listado de cULus.

¡ATENCIÓN!

Lea cuidadosamente todas las normas de seguridad antes de utilizar la aspiradora. Conserve este manual para consultas futuras.

¡PELIGRO!

Nunca opere esta unidad ante la presencia de materiales o vapores inflamables dado que los artefactos eléctricos producen arcos o chispas que pueden causar un incendio o una explosión. ¡NUNCA DEJE LA ASPIRADORA FUNCIONANDO SIN VIGILANCIA!

Para sus registros, por favor, tome nota de la siguiente información y almacene este manual del usuario en un lugar seguro.

Catálogo N°

(Ubicada sobre la caja)

Modelo N°

(Ubicada sobre la parte superior de la aspiradora)

Fecha de compra:

ÍNDICE

SECCIÓN PÁGINAS

Instrucciones importantes sobre seguridad....3-4

Instrucciones de conexión a tierra....4

Cables de extensión....4-5

Desembalaje....5

Montaje 5-9

Instalación y funcionamiento.... 9-10

Instalación y mantenimiento del filtro....10-13

Función de soplador ....13

Vaciado de residuos líquidos del depósito....14

Apagado automático de la succión....14

Lubricación....14

Almacenamiento....14

Servicio 14

Solución de problemas ....15

Garantía e información de contacto....15-16

HERRAMIENTAS NECESARIAS

• Gafas de seguridad

- Llave o manjuito de 5/16 y 1/2 (no se necesita en todas las aspiradoras)

- Destornillador de cabeza plana

- Martillo (no se necesita en todas las aspiradoras).

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

Cuando esté usando un artefacto eléctrico, deberá seguir siempre las precauciones básicas, entre las que se incluyen las siguientes: LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR ESTE ARTEFACTO.

ADVERTENCIA — PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES:

1. No deje sin atención el artefacto cuando esté conectado. Desconéctelo de la toma de corriente cuando no lo esté utilizando y antes de darle mantenimiento. Conéctelo únicamente a una toma de corriente debidamente conectada a tierra.Consulte las instrucciones para la conexión a tierra.
2. No lo exponga a la lluvia, guárdelo en el interior.
3. No permita que lo utilicen como un juguete. Se requiere una estrecha vigilancia cuando lo utilicen los niños o se utilice cerca de ellos.
4. Utilícelo solamente como se describe en este manual. Utilice solamente los accesorios recomendados por el fabricante.
5. No lo utilice si el cable o el enchufe están dañados. Si el artefacto no funciona como debiera, se ha caído, dañado, dejado a la intemperie o se ha dejado caer en el agua, póngase en contacto con Shop-Vac Corporation para solicitar asistencia.
6. No jale o transporte el artefacto por el cable, no utilice el cable como una manija, no cierre las puertas sobre el cable ni jale el cable alrededor de bordes filosos o esquinas. No pase el artefacto sobre el cable. Mantenga el cable alejado de las superficies calientes.
7. No desconecte el artefacto tirando del cable. Para desconectarlo, tómelo por el enchufe, no por el cable.
8. No toque el enchufe ni el artefacto con las manos mojadas.
9. No inserte ningún objeto por las aberturas. No lo utilice si cualquiera de las aberturas está bloqueada. Manténgalo libre de polvo, pelusa, cabello y cualquier otro material que pudiera reducir el flujo de aire.
10. Mantenga el cabello, la ropa suelta, los dedos y en general todo su cuerpo, alejados de las aberturas y partes móviles del artefacto.
11. No aspire ningún material que esté ardiendo o humeando, como cigarros, cerillos o cenizas calientes.
12. No lo utilice sin colocarle antes la bolsa para polvo y/o los filtros.
13. Apague todos los controles antes de desconectar la unidad.
14. Extreme precauciones cuando esté limpiando en las escaleras.
15. No lo utilice para aspirar líquidos inflamables o combustibles, como gasolina, ni lo utilice en áreas en donde pudieran estar presentes estas sustancias.
16. No utilice su aspiradora como rociador para líquidos inflamables como pinturas con base de aceite, lacas, productos de limpieza para el hogar, etc.
17. No aspire materiales tóxicos, carcinógenos, combustibles, ni otros materiales peligrosos como amianto, arsénico, bario, berilio, plomo, pesticidas u otros materiales que representen un riesgo para la salud. Existen artefactos especialmente diseñados para estos propósitos.
18. No recoja hollín, cemento, yeso o polvo de muro de mampostería sin colocar antes el filtro de cartucho y la bolsa colectora filtrante. Éstas son partículas muy finas que pueden pasar a través de la espuma y afectar el funcionamiento del motor o ser expelidas nuevamente al aire. Se encuentran disponibles bolsas colectoras filtrantes adicionales.
19. No deje el cable en el piso una vez que haya terminado su trabajo de limpieza, ya que podría tropezarse con él.
20. Tenga cuidado especial al vaciar los depósitos excesivamente cargados.
21. Para evitar la combustión espontánea, vacíe el depósito después de cada uso.
22. El funcionamiento de una aspiradora de servicio podría ocasionar que objetos extraños sean soplados hacia los ojos, lo que podría resultar en una lesión ocular. Siempre lleve puestas gafas de seguridad cuando haga funcionar una aspiradora.
23. MANTÉNGASE ALERTA. Vigile lo que está haciendo y utilice el sentido común. No utilice una aspiradora para limpieza cuando esté cansado, distraído o bajo el efecto de drogas, alcohol o medicamentos que causen una pérdida del control.
24. ¡ADVERTENCIA! NO utilice esta aspiradora para aspirar residuos de pintura con plomo dado que al hacerlo se podrían dispersar partículas delgadas de plomo en el aire. Esta aspiradora no ha sido diseñada para ser utilizada, conforme a la Regulación de la EPA 40 CFR Parte 745, para limpieza de materiales de pintura con plomo.

GUARDE ESTAS INSTRUCCIONES

ADVERTENCIA — NO DEJE LA ASPIRADORA SIN VIGILANCIA CUANDO ESTÁ ENCHUFADA O EN FUNCIONAMIENTO. DESENCHUFE LA ASPIRADORA CUANDO NO LA UTILICE.

INSTRUCCIONES DE CONExIÓN A TIERRA

Este artefacto debe estar conectado a tierra. Si por algún motivo falla o se descompone, la conexión a tierra proporciona una vía de menor resistencia para la corriente eléctrica, reduciendo el riesgo de sufrir una descarga. Este artefacto está equipado con un cable que cuenta con un conductor a tierra y un enchufe a tierra. El enchufe debe ser insertado en una toma de corriente adecuada que esté debidamente instalada y conectada a tierra de acuerdo con todos los códigos y reglamentos locales.

ADVERTENCIA— UNA CONEXIÓN INADECUADA DEL CONDUCTOR A TIERRA DEL EQUIPO PUEDE RESULTAR EN RIESGO DE DESCARGA ELÉCTRICA. VERIFIQUE CON UN ELECTRICISTA CALIFICADO O TÉCNICO DE SERVICIO SI TIENE DUDAS CON RESPECTO A SI LA TOMA DE CORRIENTE ESTÁ ADECUADAMENTE CONECTADA A TIERRA. NO HAGA MODIFICACIONES EN EL ENCHUFE DEL ARTEFACTO. SI NO SE AJUSTA A LA TOMA DE CORRIENTE, HAGA QUE UN ELECTRICISTA CALIFICADO INSTALE UNA TOMA DE CORRIENTE APROPIADA.

Este artefacto es para ser utilizado en un circuito con corriente nominal de 120 voltios, y tiene un enchufe con conexión a tierra que es similar al enchufe que aparece en la ilustración A. Se puede utilizar un adaptador provisorio, que es similar al adaptador que aparece en las ilustraciones B y C, para conectar este enchufe a una toma de corriente de 2 polos como se muestra en la ilustración B en el caso de que no se encuentre disponible una toma de corriente con una adecuada conexión a tierra. El adaptador provisorio debe ser utilizado solamente hasta que un electricista pueda instalar una toma de corriente debidamente conectada a tierra (ilustración A). La espiga rígida de color verde, orejeta o accesorio similar que sale del adaptador debe conectarse a una conexión a tierra permanente tal como la tapa de la toma de corriente, debidamente conectada a tierra. Siempre que se utilice un adaptador, debe ser sujetado en su lugar mediante un tornillo metálico.

EN CANADÁ, EL REGLAMENTO DE ELECTRICIDAD CANADIENSE NO PERMITE EL USO DE UN ADAPTADOR PROVISIONAL. Asegúrese de que este artefacto esté conectado a una toma de corriente que tenga la misma configuración que la del enchufe. No se debe utilizar ningún adaptador con este artefacto.

MÉTODOS PARA LA CONEXIÓN A TIERRA

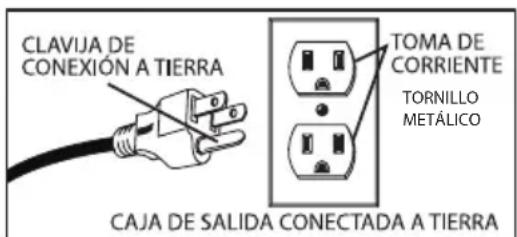

CLAVIJA DE CONEXIÓN A TIERRA TOMA DE CORRIENTE TORNILLO METÁLICO CAJA DE SALIDA CONECTADA A TIERRA

ILUSTRACIÓN A ILUSTRACIÓN B

ADAPTADOR TORNILLO DE METAL CAJA DE SALIDA CONECTADA A TIERRA

ADAPTADOR ALETA PARA EL TORNILLA DE CONEXIÓN A TIERRA

ILUSTRACIÓN C

CABLES DE ExTENSIÓN

Cuando utilice el aparato a una distancia a la cual sea necesario utilizar un cable de extensión, debe emplear un cable de tres conductores con conexión a tierra de tamaño adecuado, por razones de seguridad y para evitar la pérdida de potencia y el sobrecalentamiento. Use la Tabla A para determinar el calibre (AWG) requerido para el cable. Para determinar el amperaje de su aspiradora, vea la placa localizada en el alojamiento del motor. Antes de utilizar el artefacto, compruebe que el cable de corriente esté bien colocado y que no existan cables expuestos o aislamientos dañados. Haga los reemplazos o las reparaciones que sean necesarios antes de utilizar el artefacto. Utilice únicamente los cables de extensión para exteriores de tres hilos que tengan enchufes con conexión a tierra y toma de corriente de tres polos para poder conectar el enchufe del cable de extensión. Cuando esté aspirando materiales líquidos, asegúrese de que la conexión del cable de extensión no entre en contacto con el líquido.

CABLES DE ExTENSIÓN (CONT.)

NOTA : LAS DESCARGAS ESTÁTICAS SON COMUNES EN ÁREAS SECAS O CUANDO LA HUMEDAD RELATIVA DEL AIRE ES BAJA. ESTO ES SÓLO TEMPORAL Y NO AFECTA EL USO DEL ARTEFACTO. PARA REDUCIR LA FRECUENCIA DE DESCARGAS ESTÁTICAS EN SU HOGAR, EL MEJOR REMEDIO ES AGREGAR HUMEDAD AL AIRE CON UNA CONSOLA O UN HUMIDIFICADOR INSTALADO.

Tabla A

Voltios	Longitud total del cable en pies
120V	25 50 100			150
Amperaje Más N o Más	AWG
0 - 6	18	16	16	14
6 - 10	18	16	14	12
10 - 12	16	16	14	12
12 - 16	14	12	No se recomienda

DESEMBALAJE

Saque la aspiradora y todos los accesorios de la caja. Importante: Abra la cubierta del deposito empujando los sujetadores o las abrazaderas hacia fuera con los pulgares y extraiga los accesorios que vinieron empaquetados dentro del deposito.

MONTAJE

SISTEMA DE RUEDITAS

Siga las instrucciones sobre el sistema de rueditas que se entregan con su aspiradora.

DEPÓSITO DE PLÁSTICO CON BASE DE RUEDITAS

Encontrará cuatro bases de ruedita, cuatro rueditas y cuatro tornillos con su aspiradora. Ensamble como se indica a continuación:

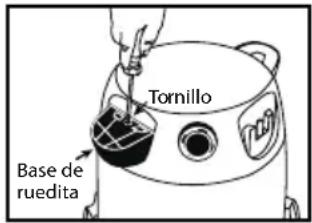

1. Con el cable desconectado del tomacorriente y habiendo retirado la tapa del depósito, volte el depósito de modo que el fondo quede mirando hacia arriba.
2. Con la parte frontal del depósito mirando hacia usted, tome las bases de ruedita marcadas con la letra A y colóquelas en las ranuras en la parte frontal izquierda y parte posterior derecha del depósito también marcadas con la letra A. Sujete con los tornillos suministrados.

Tornillo Base de ruedita

1. Tome las bases de ruedita marcadas con la letra B y coloque las mismas en la parte frontal derecha y en la parte posterior izquierda del depósito, también marcadas con la letra B. Sujete con los tornillos suministrados.

Tornillo Base de ruedita

1. Si las arandelas planas vienen incluidas en el paquete de accesorios, coloque la arandela plana sobre el vástago de la ruedita antes de instalar las rueditas en las bases. NOTA: No son necesarias las arandelas planas en todas las unidades.

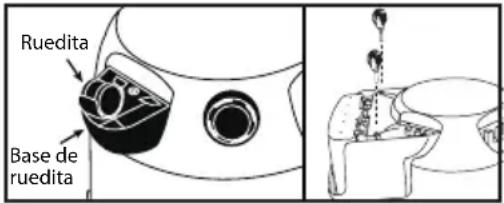

2. Inserte las rueditas en las bases colocando el vástago de las rueditas en los orificios provistos. Aplique presión y torsión hasta que las rueditas hayan encajado en su lugar. Regrese el depósito a su posición vertical.

Ruedita Base de ruedita

MONTAJE (CONT.)

DEPÓSITO PLÁSTICO CON CESTA TRASERA CON RUEDITAS

Su aspiradora para líquidos/sólidos vendrá con cuatro rueditas, dos bases de ruedita, una cesta y cuatro tornillos. Si su cesta con rueditas es como la que aparece en la ilustración de la derecha, ensamble de la siguiente manera:

1. Con el cable desconectado del tomacorriente y habiendo retirado la tapa del depósito, volte el depósito de modo que el fondo quede mirando hacia arriba.

2. Inserte dos bases de ruedita dentro de las ranuras adyacentes en la parte frontal del depósito. Asegure con los tornillos suministrados.

3. Tome la cesta y colóquela dentro de las ranuras restantes en la parte posterior del depósito. Asegure con los tornillos suministrados.

1. Instale las rueditas dentro de la cesta y bases insertando los vástagos de la ruedita dentro de los orificios suministrados. Aplique presión y torsión hasta que las rueditas hayan encajado en su lugar.

Si su cesta con rueditas es como la que aparece en la ilustración de la derecha, ensamble de la siguiente manera:

1. Con el cable desconectado del tomacorriente y habiendo retirado la tapa del depósito, volte el depósito de modo que el fondo quede mirando hacia arriba.

2. Tome la cesta y colóquela en las ranuras (en la parte posterior del depósito, opuesto al drenaje). Asegure con los tornillos suministrados.

1. Con el drenaje del depósito mirando hacia usted, tome la base de ruedita marcada con la letra A y colóquela en la ranura en el lado izquierdo del depósito que también está marcado con la letra A. Asegure con el tornillo suministrado.

Tornillo Base de ruedita

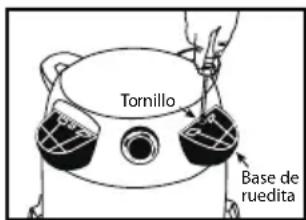

1. Tome la base de ruedita marcada con la letra B y coloque la misma en la ranura del lado derecho del depósito, también marcada con la letra B. Asegure con el tornillo suministrado.

Tornillo Base de ruedita

1. Si las arandelas planas vienen incluidas en el paquete de accesorios, coloque la arandela plana sobre el vástago de la ruedita antes de instalar las rueditas en las bases o la cesta. NOTA: No son necesarias las arandelas planas en todas las unidades.

MONTAJE (CONT.)

1. Instale las rueditas dentro de las bases de ruedita y la cesta insertando los vástagos de las rueditas dentro de los orificios suministrados. Aplique presión y torsión hasta que la ruedita haya encajado en su lugar.

Ruedita Base de ruedita

DEPÓSITO PLÁSTICO CON CARRETILLA TRASERA CON RUEDITAS

Su aspiradora para líquidos/sólidos vendrá con cuatro rueditas, dos bases de ruedita, una carretilla y cuatro tornillos. Algunas unidades vienen con una cesta de accesorios. Este elemento no es común a todos los modelos.

1. Con el cable desconectado del tomacorriente y habiendo retirado la tapa del depósito, voltee el depósito de modo que el fondo quede mirando hacia arriba.
2. Tome la carretilla de ruedita trasera y colóquela en las ranuras (en la parte posterior del depósito, opuesto al drenaje) y asegure con los tornillos suministrados.

1. Si las arandelas planas vienen incluidas en el paquete de accesorios, coloque la arandela plana sobre el vástago de la ruedita antes de instalar las rueditas en las bases y la carretilla. NOTA: No son necesarias las arandelas planas en todas las unidades.
2. Inserte las rueditas en el fondo de la carretilla de ruedita trasera colocando el vástago de la ruedita dentro de los orificios provistos. Aplique presión y torsión hasta que las rueditas hayan encajado en su lugar.

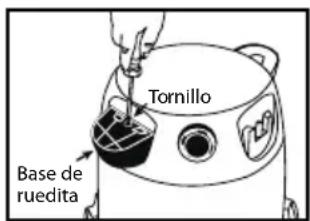

1. Con el drenaje del depósito mirando hacia usted, tome la base de ruedita marcada con la letra A y colóquela en la ranura en el lado izquierdo del depósito que también está marcado con la letra A y asegure con el tornillo suministrado.

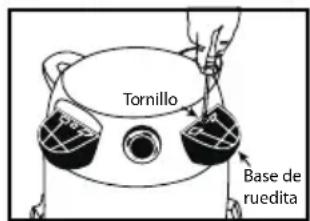

2. Tome la base de ruedita marcada con la letra B y coloque la misma en la ranura del lado derecho del depósito, también marcada con la letra B y asegure con el tornillo suministrado.

Tornillo Base de ruedita

1. Inserte las rueditas en las bases colocando el vástago de la ruedita en los orificios provistos. Aplique presión y torsión hasta que las rueditas hayan encajado en su lugar.

Tornillo Base de ruedita

1. Regrese el depósito a su posición vertical.
2. Si con su unidad hubiera venido una cesta de accesorios, coloque la cesta con la superficie curvada contra el depósito sobre el montaje de la carretilla de ruedita trasera. Empuje hacia abajo hasta que la cesta encaje en la carretilla. La cesta no viene incluida como estándar en todos los modelos.

Encontrará dos rueditas, dos ruedas traseras, un eje, una cesta y cuatro tornillos con su aspiradora.

Ensamble como se indica a continuación:

1. Con el cable desconectado del tomacorriente y habiendo retirado la tapa del depósito, voltee el depósito de modo que el fondo quede mirando hacia arriba.

2. Pare el eje de manera vertical sobre una superficie dura y martille sobre una tuerca ciega.

3. Coloque una rueda en el eje y deslícela hacia abajo hasta la tuerca ciega. Compruebe que el lado plano del cubo de la rueda esté orientado hacia afuera.

4. Deslice el eje a través de los orificios provistos en la cesta.

5. Deslice la rueda restante hacia el eje. Asegúrese de que las ruedas estén correctamente posicionadas. Martille en la segunda tuerca ciega.

6. Con el frente del depósito mirando hacia usted, tome el conjunto de la cesta y coloque el mismo en las ranuras de la parte trasera del depósito. Asegure con los tornillos suministrados.

7. Tome la base de ruedita marcada con la letra A y coloque la misma en la ranura en la parte frontal del lado izquierdo del depósito, también marcada con la letra A. Asegure con el tornillo suministrado.

8. Tome la base de ruedita marcada con la letra B y coloque la misma en la ranura en la parte frontal del lado derecho del depósito, también marcada con la letra B. Asegure con el tornillo suministrado.

9. Si las arandelas planas vienen incluidas en el paquete de accesorios, coloque la arandela plana sobre el vástago de la ruedita antes de instalar las rueditas en las bases. NOTA: No son necesarias las arandelas planas en todas las unidades.

10. Inserte las rueditas en las bases colocando el vástago de las rueditas en los orificios provistos. Aplique presión y torsión hasta que las rueditas hayan encajado en su lugar. Regrese el depósito a su posición vertical.

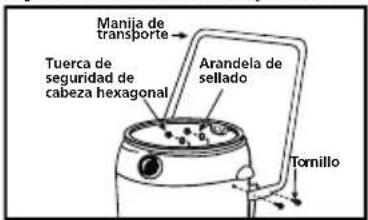

Si su aspiradora se entrega con una manija de transporte, ensamble la misma de la siguiente forma:

1. Pare el depósito en posición vertical. Extienda los extremos de la manija de transporte (para evitar daños al depósito) mientras los coloca debajo de las manijas laterales del depósito.

2. Alinee los orificios de la manija de transporte con los orificios del depósito. Apriete bien con los tornillos, las arandelas y las tuercas suministrados. El lado de caucho de las arandelas se debe colocar contra la pared interior del depósito para evitar filtraciones o pérdida de rendimiento.

Manija de transporte Tuerca de seguridad de cabeza hexagonal Arandela de sellado Tornillo

PORTAHERRAMIENTAS

(No es común a todos los modelos)

Si su unidad se entrega con portaherramientas, ensamble el mismo como se indica a continuación:

1. Coloque la cubierta del depósito sobre el mismo. Ubíquese con la parte trasera del depósito orientada hacia usted.
2. Tome el portaherramientas y coloque las lengüetas del portaherramientas en las ranuras de la parte trasera de la cubierta del depósito.

1. Presione hasta que las lengüetas encajen en su lugar. Retire la cubierta del depósito y consulte la sección instalación y funcionamiento.

INSTALACIÓN Y FUNCIONAMIENTO

PELIGRO — Este equipo incorpora partes tales como interruptores, motores o dispositivos similares que tienden a producir arcos o chispas que pueden causar una explosión. No aspire materiales inflamables, combustibles o calientes. No utilice en las cercanías de líquidos o vapores explosivos, dado que los dispositivos eléctricos producen arcos o chispas que pueden causar un incendio o explosión. No utilice en estaciones de servicio o en cualquier lugar donde se almacene o venda gasolina.

1. Consulte la sección 'instalación y mantenimiento del filtro' para asegurarse de que se hayan instalado los filtros correctos para realizar las tareas de limpieza.
2. Vuelva a colocar la cubierta del depósito. Verifique que cada uno de los seguros o abrazaderas esté asegurado sobre el área elevada de la cubierta del depósito. Si no se fijan correctamente los seguros, ello podría desprender la cubierta del depósito.
3. Inserte el extremo de la manguera de la máquina dentro de la entrada ubicada en la parte frontal del depósito.

1. Conecte el accesorio de limpieza deseado en el extremo para accesorios de la manguera. NOTA: Puede conseguir muchas otras herramientas útiles en su distribuidor local o el sitio web de Shop-Vac®.
2. Enchufe el cable en el tomacorriente de pared. Su aspiradora está lista para usarse.

INSTALACIÓN Y FUNCIONAMIENTO (CONT.)

ACCESORIOS, MANGUERAS Y TUBOS DE ExTENSIÓN

Todas las aspiradoras Shop-Vac® descriptas en este manual vienen equipadas con accesorios para incluir los trabajos de aspiración de materiales líquidos y sólidos. No todas las aspiradoras incluyen todos los accesorios que se muestran.

Boquillas y accesorios

Inserto de Herramienta para Alfombra Cerrar Cerrar Inserto de Escobilla de Doble Hoja Inserto de Cepillo de Piso

Boquilla maestra de plástico ABS de 35,56cm (14")
Los insertos se traban en su lugar deslizando los botones rojos. Placas giratorias de codo.

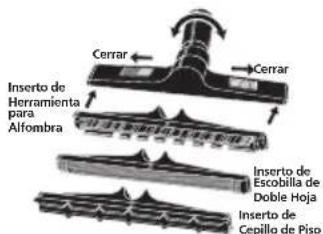

Inserto de Herramienta para Alfombra Inserto de Escobilla

Boquilla Deluxe de 30,48cm (12") Los insertos se enganchan o desenganchan a presión con un clic

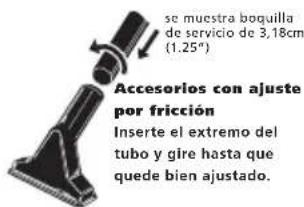

se muestra boquilla de servicio de 3,18cm (1.25°) Accesorios con ajuste por fricción Inserte el extremo del tubo y gire hasta que quede bien ajustado.

Se muestra Inserto de Cepillo

Boquilla maestra de capital de 35,56cm (14") Los insertos se traban en su lugar deslizando el inserto dentro de la boquilla.

Boquilla selectora de superficie dual las palancas controlan la posición del cepillo para los diversos tipos de limpieza

Mangueras

Mangueras con ajuste por fricción Inserte el extremo de la manguera dentro del depósito y gire hasta que quede bien ajustada.

Mangueras con cierre
Inserte el collarin de la manguera dentro de la entrada roscada del depósito y apriete. No apriete en exceso.

Tubos

Tubos con ajuste por fricción Inserte los extremos del tubo juntas y gire hasta que queden bien ajustados.

Tubos de cierre positivo Inserte los extremos del tubo juntos hasta que el botón de empuje de metal se cierre.

Extremo del tubo con tuerca de fijación Inserte el extremo del tubo sobre la boquilla y apriete la tuerca

INSTALACIÓN Y MANTENIMIENTO DEL FILTRO

SISTEMA DE FILTRADO

Existe una variedad de filtros que puede usar para su aspiradora. Hay filtros jaula que se instalan en la parte de abajo de la cubierta del depósito y filtros depósito que se instalan en el depósito. Los filtros se agrupan en tres categorías de filtrado. El filtrado general se usa para desechos grandes tales como astillas de madera, clavos y grava. El filtrado medio se usa para desechos medianos tales como polvo, arena y aserrín. El filtrado fino se usa para desechos finos tales como polvo de mampostería, ceniza fría y polvo de cemento. Es importante tener instalados los filtros correctos para su operación de limpieza de manera de proteger el motor de su aspiradora. EL FILTRADO MÁS EFICIENTE PARA SU ASPIRADORA SE LOGRA CON UN FILTRO JAULA DE FILTRADO FINO CON UN FILTRO DEPÓSITO DE FILTRADO FINO.

NOTA: Cuando use la aspiradora para recoger polvo muy fino, será necesario que vacíe el depósito y limpie el filtro jaula a intervalos más regulares para conservar máxima potencia de aspiración o de lo contrario, agregar una bolsa filtrante descartable.

ASPIRACIÓN DE SÓLIDOS

NOTA: No use nunca la aspiradora para aspirar materiales sólidos si no está instalado el filtro para aspiración de materiales sólidos en el alojamiento de la tapa. Si la aspiradora se utiliza sin filtro, el polvo se descargará desde el puerto del soplador y se dañará descargará desde el puerto del soplador y se dañará el motor.

ADVERTENCIA—DESCONECTE SIEMPRE EL ENCHUFE DE LA TOMA DE CORRIENTE DE PARED ANTES DE RETIRAR LA CUBIERTA DEL DEPÓSITO.

Siga las instrucciones sobre el filtro que se entregan con su aspiradora. Algunos filtros mencionados no vienen de fábrica en todas las aspiradoras. Puede conseguir filtros adicionales a través de su distribuidor local o del sitio en Internet de Shop-Vac®.

FILTRO DE CARTUCHO

El filtro de cartucho se puede usar para aspiración de sólidos y pequeñas cantidades de líquido. La

INSTALACIÓN Y MANTENIMIENTO DEL FILTRO (CONT.)

instalación es la misma en los dos casos. Cuando se recoge polvo fino o polvillo se debe usar una bolsa filtrante de alta eficiencia con el filtro de cartucho.

1. Si hay una manga de hule-espuma instalada en el alojamiento de la tapa, retire la misma deslizándola para que salga del alojamiento de la tapa. NOTA: Si el filtro de cartucho ha sido utilizado para la aspiración de materiales líquidos, se deberá limpiar y dejar secar antes de utilizarlo para la aspiración de materiales sólidos.
2. Con la cubierta del depósito en posición invertida, deslice el cartucho hacia abajo sobre el alojamiento de la tapa, empujando hasta que el filtro se selle contra la cubierta.

1. Coloque el retenedor del filtro dentro de la parte superior del filtro de cartucho. Sostenga la cubierta del depósito con una mano, gire la manija del retenedor del filtro en el sentido de las agujas del reloj para ajustar el filtro en su lugar.

1. Para retirar el filtro para su limpieza, sostenga la cubierta del depósito y gire el retenedor del filtro en sentido contrario a las agujas del reloj para soltarlo y retirarlo.

1. Deslice el filtro de cartucho para sacarlo del alojamiento de la tapa.
2. En el caso de filtros de cartucho estándares y filtros de cartucho Ultra-Web ^® , limpie el filtro agitando o retirando suavemente el exceso de tierra con un cepillo. Los filtros muy sucios se pueden limpiar con agua enjuagando los mismos desde el interior del filtro. Deje que se seque completamente (aproximadamente 24 horas)

En el caso del filtro de cartucho Resistente a la Abrasión CleanStream ^® , golpee suavemente el extremo contra la superficie dura para aflojar los desechos. El resto de desechos puede eliminarse enjuagando la superficie exterior del filtro con agua corriente. Evite humedecer el interior del filtro Después de lavarlo, déjelo secar al aire por complete. IMPORTANTE: NO CEPILLE. NO limpie el filtro con materiales abrasivos ni refriegue entre los pliegues. Ello afectará la capacidad de los filtros de interceptar el polvo de forma permanente.

1. Inspeccione para comprobar que el filtro no tenga roturas o pequeños orificios. Si no detecta ninguna rotura u orificio, reinstale el filtro. Para evitar que se dañe la aspiradora, no use filtros que tengan orificios o roturas.

NOTA— Este filtro está hecho de papel de alta calidad diseñado para detener las pequeñas partículas de polvo. El filtro puede utilizarse para aspiración de líquidos o sólidos. Un filtro seco es necesario para aspirar material seco. Si usted utiliza su aspiradora para recoger polvo cuando el filtro esté mojado, el filtro se tapará rápidamente y será muy difícil limpiar. El filtro puede saturarse cuando se aspiren grandes cantidades de líquido, ocasionando un vapor en el aire. En este momento, debe secar o cambiar el filtro para eliminar esto. Por favor cuando desee limpiar o instalar el filtro, retírelo con mucho cuidado. Revise que el filtro no tenga rasgaduras o pequeños agujeros. Aún el agujero más pequeño puede causar que el polvo sea expulsado en el aire. No utilice un filtro con rasgaduras o agujeros. Reemplácelo de inmediato.

ADVERTENCIA— MANTENGA LOS FILTROS LIMPIOS. LA EFICIENCIA DE LA ASPIRADORA DEPENDE EN GRAN MEDIDA DE LOS FILTROS. UN FILTRO OBTURADO PUEDE CAUSAR SOBRECALENTAMIENTO Y POSIBLEMENTE DAÑAR LA ASPIRADORA. INSPECCIONE EL FILTRO PERIÓDICAMENTE Y REEMPLÁCELO CUANDO SEA NECESARIO.

INSTALACIÓN Y MANTENIMIENTO DEL FILTRO (CONT.)

BOLSA FILTRANTE DESCARTABLE

Para una fácil eliminación de los residuos, use la bolsa filtrante descartable junto con el filtro de cartucho. No se necesita la bolsa para la aspiración normal de sólidos. Cuando se recoge polvo fino o polvillo se debe usar una bolsa filtrante de alta eficiencia. NOTA: Sólo para aspiración de residuos sólidos.

Siga las instrucciones que apliquen a su aspiradora.

DEPÓSITO CON DEFLECTOR DE ENTRADA FIJO:

1. Asegúrese de que se haya desconectado el cable del tomacorriente, que se haya retirado la cubierta del depósito y que la manguera esté desconectada de la entrada al depósito.

2. Sujete firmemente el collar de cartón y deslice el protector de caucho en la abertura haciéndolo entrar lo más que se pueda.

1. Cuando esté en su lugar de forma segura, abra la bolsa del filtro y colóquela alrededor del interior del depósito.

DEPÓSITO CON DEFLECTOR DE ENTRADA REMOVIBLE:

1. Asegúrese de que haya desconectado el cable del tomacorriente, que se haya retirado la cubierta del depósito y que la manguera esté desconectada de la entrada al depósito.

2. Retire el deflector de entrada de la guía del deflector. NOTA: La manguera debe extraerse antes de sacar el deflector de entrada.

1. Con la abertura del deflector de entrada mirando hacia el lado izquierdo o derecho de la bolsa de filtro, deslice el collarín de la bolsa de filtro por encima del deflector de manera que las muescas del collarín de la bolsa coincidan con las lengüetas del deflector de entrada. La bolsa sólo encaja correctamente de una manera.

1. Deslice el deflector con la bolsa de filtro acoplada dentro de la guía deflectora.

1. Vuelva a insertar la manguera dentro de la entrada y apriete la tuerca de seguridad. Cuando esté en su lugar de forma segura, abra la bolsa y colóquela alrededor del interior del depósito.

2. NOTA: Al extraer la bolsa de filtro del depósito, extraiga el deflector de entrada del collarín de la bolsa de filtro y vuelva a instalar dentro de la guía del deflector. El deflector de entrada siempre debería estar en su lugar para cualquier tipo de limpieza.

ADVERTENCIA— PARA PARTÍCULAS FINAS DE POLVO.

Cuando aspire partículas finas de polvo de cualquier tipo (por ejemplo yeso, muro de mampostería, cenizas frías, polvo de cemento, etc.) debe utilizarse una bolsa filtrante para muro de mampostería de alta eficiencia. Cuando se aspiran residuos y polvo en el hogar, se pueden utilizar las bolsas filtrantes desechables estándar para uso doméstico.

OPERACIÓN DE ASPIRACIÓN DE LÍQUIDOS

1. La aspiradora se puede utilizar para recoger líquidos. Extraiga TODA la suciedad y los residuos que se encuentren en el depósito. Retire de la aspiradora todos los filtros para aspiración de sólidos, incluida la bolsa filtrante.

INSTALACIÓN Y MANTENIMIENTO DEL FILTRO (CONT.)

1. Se puede usar un filtro de cartucho limpio para recoger pequeñas cantidades de líquido. Para usar el filtro de cartucho siga las instrucciones que se indican para la aspiración de sólidos.
2. Para aspirar grandes cantidades de líquido use una manga de hule-espuma. Si su unidad no se entrega de serie con una manga de hule-espuma puede adquirir una a través de su distribuidor local, del sitio web de Shop-Vac® o comunicándose con el servicio de atención al cliente de Shop-Vac®. Para usar la manga de hule-espuma siga las instrucciones de esta sección.
3. Si el filtro se satura durante la aspiración de líquidos puede aparecer rocío en el aire de salida o goteo de líquido alrededor de la cubierta del depósito. Si esto ocurre, retire el filtro y deje secar o reemplace con otro seco.
4. Apague la unidad inmediatamente después de terminar un trabajo de aspiración de líquidos o cuando el depósito esté lleno y listo para ser vaciado. Cuando el depósito está lleno la succión se reduce drásticamente. Para más información,
   consulte la sección de apagado automático de succión. Eleve la manguera para drenar cualquier exceso de líquido dentro del depósito. Siga las instrucciones de la sección de vaciado de residuos líquidos.
5. Antes de almacenar la aspiradora o de usar la unidad para aspirar sólidos, limpie y seque el interior del depósito y la parte de abajo de la cubierta del depósito. Limpie los filtros y déjelos secar por completo.
6. Los accesorios para aspiración de materiales líquidos deben lavarse de manera periódica, especialmente después de aspirar materiales líquidos o pegajosos que se han derramado debido a accidentes en la cocina. Esto puede lograrse con una solución de jabón con agua tibia.

1. Con la cubierta del depósito en posición invertida, deslice la manga de hule-espuma hacia abajo sobre el alojamiento de la tapa jalando hasta que la manga cubra completamente el alojamiento de la tapa.

1. Para limpiar la manga de hule-espuma, deslícela hacia arriba para sacarla del alojamiento de la tapa. Sacuda el exceso de suciedad de la manga de huleespuma con un movimiento rápido hacia arriba y hacia abajo.

2. Sostenga la manga de hule-espuma bajo el agua corriente durante dos minutos, enjuagando desde el interior del filtro. Dependiendo del estado del filtro, no siempre se requiere una limpieza con agua.

3. Inspeccione el filtro para ver si hay roturas. Si es así, cambie el filtro por uno nuevo.

FUNCIÓN DE SOPLADOR

Esta aspiradora puede utilizarse como un soplador potente. Para usar la función de soplador, despeje cualquier suciedad u obstrucciones que pudiera haber en la manguera.

Para aspiradoras con tapa del puerto del soplador (no viene en todos los modelos), desatornille la tapa del puerto del soplador que está detrás de la cubierta del depósito. La cubierta del puerto del soplador está provista de una correa de retención para evitar la pérdida de la cubierta. NOTA: Para máximo rendimiento, cuando aspira, retire la cubierta del puerto del soplador.

Inserte el extremo de la manguera de la máquina en el puerto del soplador ubicado en la parte trasera de la cubierta del depósito.

Tuerza ligeramente el extremo de la manguera para ajustar la conexión. Debe tenerse mucho cuidado cuando se utiliza como soplador debido a la fuerza poderosa del aire cuando se utilizan ciertos accesorios.

ADVERTENCIA—UTILICE SIEMPRE PROTECCIÓN OCULAR PARA EVITAR QUE PIEDRAS O ESCOMBROS SEAN ExPULSADOS Y ENTREN EN CONTACTO CON SUS OJOS O ROSTRO LO QUE PUEDE RESULTAR EN LESIONES GRAVES.

VACIADO DE RESIDUES LÍQUIDOS DEL DEPÓSITO

Para vaciar el residuo líquido del depósito, apague la aspiradora y desenchufe del tomacorriente de pared. Siga las instrucciones que apliquen a su aspiradora.

SIN DRENAJE DE DEPÓSITO

Retire la cubierta del depósito y vacíe el desecho líquido en un drenaje adecuado. Para drenar el depósito en desagües que estén ubicados por encima del nivel del suelo, use las manijas de transporte lateral para levantar la aspiradora. Una vez que haya vaciado el depósito, regrese la cubierta del depósito a su posición original.

CON DRENAJE DEL DEPÓSITO

Retire la tapa de drenaje y vacíe el desecho líquido en un drenaje adecuado. Para drenar el depósito en desagües que estén ubicados por encima del nivel del suelo, use las manijas de transporte lateral para levantar la aspiradora. Una vez que haya vaciado el depósito, regrese el tapón de drenaje a su posición original.

APAGADO AUTOMÁTICO DE LA SUCCIÓN

La aspiradora está equipada con una función de apagado automático de la succión cuando está aspirando líquidos. A medida que el nivel de líquido se eleva en el depósito, un flotador interno se eleva hasta que se asienta contra un sello en la entrada del motor, apagando la succión. Cuando esto ocurre, el motor producirá un ruido muy agudo y se reducirá drásticamente la succión. Si esto ocurre, apague inmediatamente la unidad. Si no se apaga la unidad después de que el flotador se eleve y apague la succión, se podría provocar graves daños al motor. Para continuar usando la aspiradora, vacíe el desecho líquido del depósito como se describe en el párrafo anterior.

NOTA : SI LA ASPIRADORA SE INCLINA ACCIDENTALMENTE, PODRÍA PERDER SUCCIÓN. SI ESTO OCURRE, APAGUE LA ASPIRADORA Y COLÓQUELA EN POSICIÓN VERTICAL. ESTO PERMITIRÁ QUE EL FLOTADOR REGRESE A SU POSICIÓN NORMAL Y PODRÁ CONTINUAR CON LA OPERACIÓN.

LUBRICACIÓN

No se requiere lubricación ya que el motor está equipado con cojinetes lubricados de por vida.

ALMACENAMIENTO

Antes de almacenar su unidad deberá vaciar y limpiar el depósito. Nunca permita que permanezca líquido en el mismo durante un período prolongado. La aspiradora debe almacenarse en el interior.

SERVICIO

No intente realizar un servicio a su aspiradora para líquidos y solidos Shop-Vac® que exceda al descrito en el presente manual. Dirijase a un centro de servicio tecnico calificado para todas las otras tareas de mantenimiento.

SOLUCIÓN DE PROBLEMAS

PROBLEMA	CAUSAS POSIBLES	SOLUCIÓN
Partes/accesorios 1. faltantes	Empaquetados en el depósito	1. Verifique si se encuentran en el depósito
La aspiradora no se enciende	No hay energía en el comarriente	Verifique si hay energía en el comarriente
2. Interruptor defectuoso cliente de Shop-Vac	Comuníquese con atención al Vac	®
3. Motor defectuoso cliente de Shop-Vac	Comuníquese con atención al Vac	®
Polvo sale del escape instalado adecuada	Filtro no instalado /no mente	Instale el filtro correctamente
2. Filtro dañado	Reemplace el filtro	eficiente
3. Filtro obturado o el muy fino	polvo es	4. Limpie o reemplace el filtro
4. Filtro no funciona
Pérdida de succión	Conexión de manguera suelta	Ajuste la conexión de la manguera
2. Filtro obturado	Limpie o reemplace el filtro
3. Depósito lleno	Vacíe el depósito
4. Orificio en manguera	Reemplace la manguera
Choque estático	Entorno seco práctico, utilice una consola o humidificador instalado)	Humidifique el aire (de ser de la persalada)
2. Humedad relativa de aire es baja	Esta situación es temporaria y no afecta el uso de la aspiradora.

ADVERTENCIA — SI CUALQUIERA DE LAS PARTES DEL ALOJAMIENTO DEL MOTOR SE ROMPE O SE AFLOJA, DEJANDO ExPUESTO EL MOTOR O CUALQUIER COMPONENTE ELÉCTRICO, DEBERá SUSPENDERSE INMEDIATAMENTE EL USO DEL APARATO PARA EVITAR LESIONES PERSONALES O DAÑOS A LA PROPIA ASPIRADORA. DEBERá REPARARSE LA ASPIRADORA ANTES DE PODER UTILIZARLA NUEVAMENTE.

UN AÑO DE GARANTÍA INDUSTRIAL/COMERCIAL

Un año de garantía limitada

Shop-Vac® Corporation garantiza la aspiradora contenida en este paquete durante un ano a partir de la fecha de compra para reparar el equipo o reemplazar sus partes sin cargo alguno siempre que los defectos resulten de fallas en los materiales o en la mano de obra. Si este producto se utiliza para alquiler, se aplicara una garantia limitada de 90 días. ESTA GARANTIA NO CUBRE LOS ACCESORIOS. Shop-Vac® no asume ninguna responsabilidad por danos o desempeno defectuoso del equipo causados por uso incorrecto o manipulacion negligente, o cuando terceros intentaron realizar o efectivamente realizaron reparacioneso modificaciones al equipo. Se requiere recibo de compra. Esta garantia le otorga derechos legales específicos, y tambien puede tener otros derechos que variaran de un estado a otro o de una provincia a otra.

UN AÑO DE GARANTÍA

INDUSTRIAL/COMERCIAL (CONT.)

Clientes en los Estados Unidos: para soporte tecnico, pongase en contacto con Shop-Vac® Corporation, Atencion al Cliente, al numero [phone], o visite www.shopvac.com/support. Visite www.shopvac.com para un diagrama del listado de piezas de su aspiradora.

Clientes en Canadá: regrese la unidad completa (transporte prepago) al Centro de Servicio Técnico Autorizado de Shop-Vac® más cercano a su domicilio. Visite www.shopvac.ca para obtener una lista completa de los Centros de Servicio Técnico Autorizados en su area.

Clientes en Mexico: para reparaciones del producto, consulte la documentacion que recibio junto con la unidad.

SHOP-VAC CORPORATION

Paseo de los Adobes 1081-3

Fraccionamiento Guadalajara Technology Park

Zapopan, Jalisco, México C.P. 45019

Patentes registradas y en trámite.

© 2014 Shop-Vac Corporation. Todos los derechos reservados.
