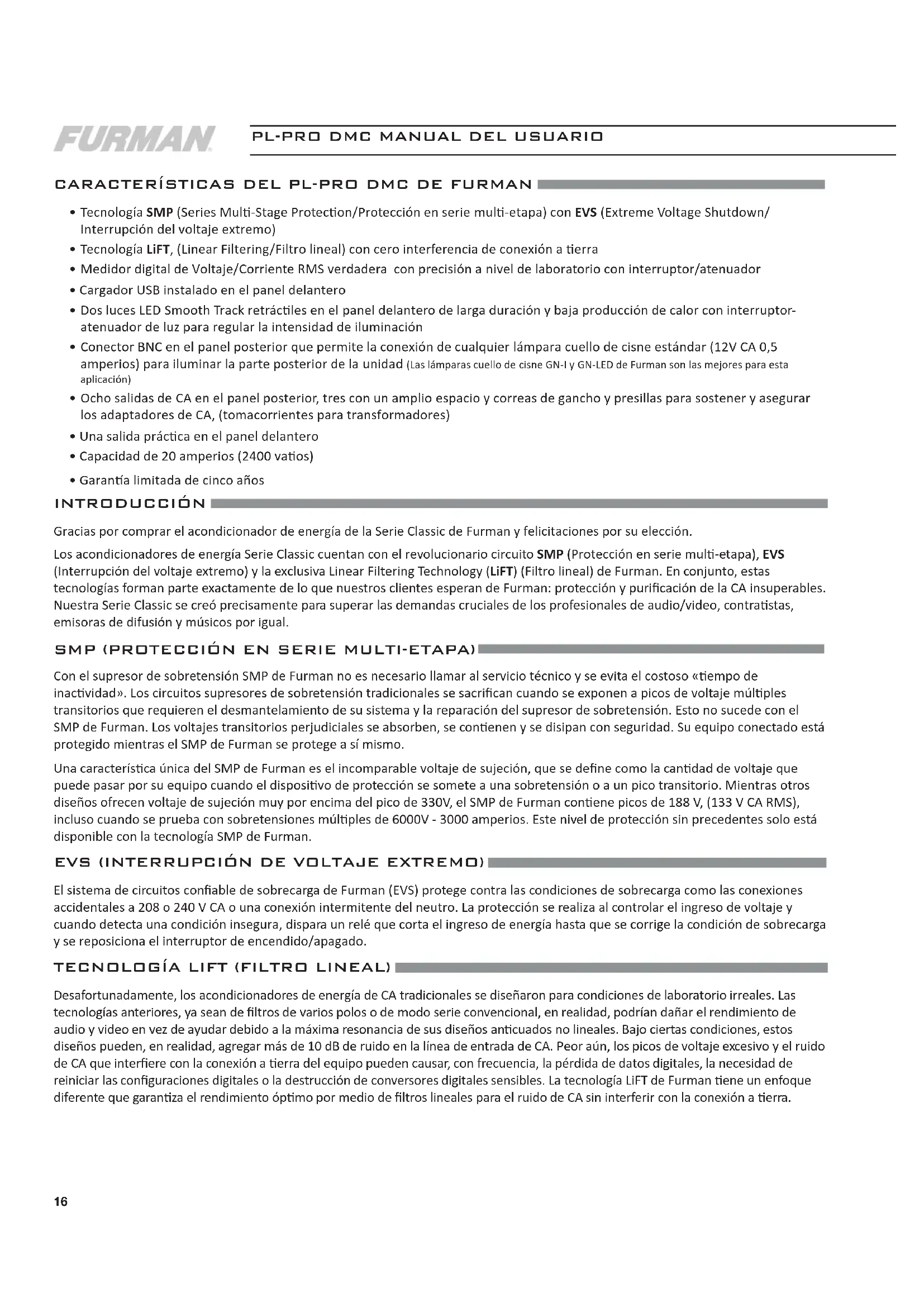

MANUAL DE USUARIO PLPRO DMC Furman

• Tecnología SMP (Series Mul-Stage Protecon/Protección en serie mul-etapa) con EVS (Extreme Voltage Shutdown/ Interrupción del voltaje extremo)

• Tecnología LiFT, (Linear Filtering/Filtro lineal) con cero interferencia de conexión a erra

• Medidor digital de Voltaje/Corriente RMS verdadera con precisión a nivel de laboratorio con interruptor/atenuador

• Cargador USB instalado en el panel delantero

• Dos luces LED Smooth Track retrácles en el panel delantero de larga duración y baja producción de calor con interruptor- atenuador de luz para regular la intensidad de iluminación

• Conector BNC en el panel posterior que permite la conexión de cualquier lámpara cuello de cisne estándar (12V CA 0,5 amperios) para iluminar la parte posterior de la unidad (Las lámparas cuello de cisne GN-I y GN-LED de Furman son las mejores para esta aplicación)

• Ocho salidas de CA en el panel posterior, tres con un amplio espacio y correas de gancho y presillas para sostener y asegurar los adaptadores de CA, (tomacorrientes para transformadores)

• Una salida prácca en el panel delantero

• Capacidad de 20 amperios (2400 vaos)

• Garana limitada de cinco años INTRODUCCIÓN Gracias por comprar el acondicionador de energía de la Serie Classic de Furman y felicitaciones por su elección. Los acondicionadores de energía Serie Classic cuentan con el revolucionario circuito SMP (Protección en serie mul-etapa), EVS (Interrupción del voltaje extremo) y la exclusiva Linear Filtering Technology (LiFT) (Filtro lineal) de Furman. En conjunto, estas tecnologías forman parte exactamente de lo que nuestros clientes esperan de Furman: protección y puricación de la CA insuperables. Nuestra Serie Classic se creó precisamente para superar las demandas cruciales de los profesionales de audio/video, contrastas, emisoras de difusión y músicos por igual. SMP (PROTECCIÓN EN SERIE MULTI-ETAPA) Con el supresor de sobretensión SMP de Furman no es necesario llamar al servicio técnico y se evita el costoso «empo de inacvidad». Los circuitos supresores de sobretensión tradicionales se sacrican cuando se exponen a picos de voltaje múlples transitorios que requieren el desmantelamiento de su sistema y la reparación del supresor de sobretensión. Esto no sucede con el SMP de Furman. Los voltajes transitorios perjudiciales se absorben, se conenen y se disipan con seguridad. Su equipo conectado está protegido mientras el SMP de Furman se protege a sí mismo. Una caracterísca única del SMP de Furman es el incomparable voltaje de sujeción, que se dene como la candad de voltaje que puede pasar por su equipo cuando el disposivo de protección se somete a una sobretensión o a un pico transitorio. Mientras otros diseños ofrecen voltaje de sujeción muy por encima del pico de 330V, el SMP de Furman conene picos de 188 V, (133 V CA RMS), incluso cuando se prueba con sobretensiones múlples de 6000V - 3000 amperios. Este nivel de protección sin precedentes solo está disponible con la tecnología SMP de Furman. EVS (INTERRUPCIÓN DE VOLTAJE EXTREMO) El sistema de circuitos conable de sobrecarga de Furman (EVS) protege contra las condiciones de sobrecarga como las conexiones accidentales a 208 o 240 V CA o una conexión intermitente del neutro. La protección se realiza al controlar el ingreso de voltaje y cuando detecta una condición insegura, dispara un relé que corta el ingreso de energía hasta que se corrige la condición de sobrecarga y se reposiciona el interruptor de encendido/apagado. TECNOLOGÍA LIFT (FILTRO LINEAL) Desafortunadamente, los acondicionadores de energía de CA tradicionales se diseñaron para condiciones de laboratorio irreales. Las tecnologías anteriores, ya sean de ltros de varios polos o de modo serie convencional, en realidad, podrían dañar el rendimiento de audio y video en vez de ayudar debido a la máxima resonancia de sus diseños ancuados no lineales. Bajo ciertas condiciones, estos diseños pueden, en realidad, agregar más de 10 dB de ruido en la línea de entrada de CA. Peor aún, los picos de voltaje excesivo y el ruido de CA que interere con la conexión a erra del equipo pueden causar, con frecuencia, la pérdida de datos digitales, la necesidad de reiniciar las conguraciones digitales o la destrucción de conversores digitales sensibles. La tecnología LiFT de Furman ene un enfoque diferente que garanza el rendimiento ópmo por medio de ltros lineales para el ruido de CA sin interferir con la conexión a erra.17 FRANÇAIS ENGLISH ESPAÑOL

CARACTERÍSTICAS ADICIONALES DEL PL-PRO DMC

El PL-PRO DMC cuenta con luces LED Smooth Track en el soporte. Estas luces, virtualmente, no producen calor y enen una vida úl extremadamente larga. Un interruptor-atenuador de intensidad para las luces del soporte le permite al usuario regular el nivel de luminosidad (al girarlo en sendo horario/anhorario) y encender o apagar las lámparas (al presionar la perilla). Un conector hembra BNC montado en la parte posterior permite conectar cualquier lámpara cuello de cisne (12V CA 0,5 amperios) para iluminar la parte posterior de la unidad. El PL-PRO C está equipado con una prácca salida de CA en el panel delantero, ocho salidas en el panel posterior, tres de las cuales enen espacio entre ellas para poder enchufar adaptadores de CA («tomacorrientes para transformadores») que se pueden asegurar con las correas de gancho y presillas incluidas. La capacidad de 20 amperios (2400 vaos) del PL-PRO C se proporciona desde un cable de alimentación de CA resistente de 12AWGx3, de 10 pies (3 metros) de largo. Además, el PL-PRO DMC ofrece un medidor digital conmutable con precisión a nivel de laboratorio que muestra el voltaje de entrada en incrementos de 1 volo o corriente RMS verdadera en incrementos de 0,1 amperio. La precisión del volmetro es de ±1,5 volos y cuenta con un indicador de rango de voltaje tricolor. Esto le indica al usuario si el voltaje está dentro o fuera del rango opmo, incluso desde una distancia bastante grande como para leer con precisión el voltaje que muestra.

INFORMACIÓN DE SEGURIDAD

Para obtener mejores resultados con el acondicionador de energía Serie Classic de Furman, lea atentamente este manual antes de ulizarlo. ADVERTENCIA Para reducir el riesgo de descargas eléctricas, no exponga este equipo a la lluvia ni a la humedad. Existen voltajes altos peligrosos dentro del gabinete. No quite la cubierta. Para obtener servicio técnico, solo consulte al personal calicado. El símbolo de relámpago terminado en echa sirve para alertar sobre la presencia de voltaje peligroso no aislado dentro del gabinete del equipo y puede tener la suciente magnitud como para considerarlo un riesgo de descarga eléctrica.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

(Lea las siguientes instrucciones antes de la instalación) 1. Lea y respete todas las instrucciones de seguridad y de funcionamiento antes de instalar su acondicionador de energía Serie Classic de Furman. Guarde estas instrucciones para futuras referencias. 2. No debe ulizar el acondicionador de energía Serie Classic cerca del agua, por ejemplo, cerca de nas, lavamanos, fregaderos de cocina, recipientes para lavar ropa, en sótanos con humedad ni cerca de una piscina. 3. No coloque el acondicionador Serie Classic cerca de fuentes de mucho calor como radiadores, rejillas de calefacción, estufas o demás artefactos que produzcan calor extremo.

4. El PL-PRO DMC de Furman se debe conectar solamente a un tomacorriente con conexión a erra de 120 V CA, 60Hz, 20

amperios. No anule la conexión a erra ni cambie la polarización del enchufe.

5. Lleve los cables de alimentación de CA y demás cables por lugares donde las personas no se tropiecen, los tensionen

ni caminen sobre ellos. Preste especial atención a la condición de los cables en los enchufes y en los puntos de salida del acondicionador Furman. Para prevenir el riesgo de incendio o lesiones, los cables dañados se deben reemplazar inmediatamente.

6. Limpie el acondicionador Furman solo con un paño húmedo. No ulice solventes ni limpiadores abrasivos. Nunca vierta

líquidos sobre ni dentro de la unidad. 7. El personal de servicio técnico calicado debe realizar servicios de mantenimiento y reparación de su acondicionador Furman cuando:

• Elcabledesuministroeléctricooelenchufesehayadesgastado,torcidoocortado.

• Cayeron objetos o se derramó algún líquido sobre la unidad.

• La unidad se expuso a la lluvia o a condiciones de humedad extrema.

• La unidad parece no funcionar normalmente.

• Elindicadorde«ProteconOK»(Protecciónacvada)noseenciende.

• La unidad se haya caído o el gabinete se haya dañado.

8. El acondicionador Furman requiere una conexión a erra de seguridad para que pueda funcionar correctamente. Cualquier

intento de ulizar la unidad sin la conexión a erra de seguridad se considera uso inapropiado y puede invalidar la garana. 9. No intente realizar ningún po de mantenimiento ni reparación de su acondicionador Furman además de lo que se describe en este manual.Todos los demás servicios de mantenimiento y reparación se deberán enviar al personal de servicio técnico calicado. FUNCIONAMIENTO CONTROL DE LAS LUCES SMOOTH TRACK RETRÁCTILES DEL SOPORTE, DE LA LÁMPARA DEL PANEL POSTERIOR Y DEL REGULADOR DE INTENSIDAD: Los acondicionadores de energía Serie Classic de Furman ulizan un control de intensidad para los dos tubos de luz Smooth Track retrácles. La perilla de intensidad controla la luminosidad de las dos lámparas del panel delantero. Gírela en sendo horario para aumentar la luminosidad y, en sendo anhorario para disminuirla. La perilla funciona además como interruptor de encendido/ apagado momentáneo para las lámparas: presiónela para encender o apagar las lámparas. Cuando no se ulizan las lámparas, le recomendamos girar completamente el regulador de intensidad en sendo anhorario o apagarlas para maximizar la vida úl de las luces LED. Si los tubos de luz están completamente extendidos o sobresalen del panel delantero, no se producirá un calor considerable independientemente de la conguración de intensidad debido al rendimiento de las luces LED de amplio espectro. Todos los acondicionadores Serie Classic de Furman cuentan con un conector BNC en la parte posterior, donde se puede conectar cualquier conjunto de lámparas cuello de cisne de 12 V CA (0,5A) (como las GN-LED o GN-I de Furman). Simplemente coloque el enchufe BNC en el conector y gírelo en sendo horario hasta que encaje en la posición de cierre. La lámpara de la parte posterior se puede encender y apagar con el interruptor de luz que está próximo al conector BNC. INTERRUPTOR DE ENCENDIDO MAGNÉTICO DE RESISTENCIA ULTRA BAJA/INTERRUPTOR DE CIRCUITO: El interruptor de encendido Serie Classic de Furman de 20 amperios está diseñado especícamente para resisr las altas demandas de corriente interna de varios amplicadores de energía. Además, los interruptores de circuito magnéco de Furman no son sensibles a la temperatura y no aumentarán la impedancia de CA como lo hacen la mayoría de los interruptores térmicos menos costosos. Si se supera la capacidad de corriente RMS de 20 amperios del PL-PRO C, el interruptor con tensión de resorte cambiará inmediatamente a la posición de apagado. Usted deberá colocar el interruptor en la posición de encendido nuevamente una vez que se corrija el problema (generalmente, al eliminar un componente o hasta que la corriente RMS no exceda los 20 amperios o 2400 vaos). INDICADOR EVS (INTERRUPCIÓN DE VOLTAJE EXTREMO): El indicador LED de Extreme Voltage, generalmente, está apagado. Se encuentra dentro del conjunto del lente del medidor, directamente sobre la luz LED azul de voltaje/corriente, aunque durante el uso normal NO estará visible. El indicador Extreme Voltage controla un riesgo que es común en las industrias de entretenimiento, transmisión remota o contrastas de servicios de audio y video: las fallas de cableado. Por ejemplo: una conexión accidental a 208V CA donde se espera 120V CA o una conexión de neutro abierto desde un servicio eléctrico de 208 a 240V CA. El circuito EVS de Furman al detectar voltajes muy altos que impiden el normal funcionamiento, interrumpe el suministro de energía antes de que se produzcan daños. Al conectar la energía a estas unidades, el indicador de voltaje extremo se encenderá y aparecerán las letras «EVS» de color rojo en la parte superior del lente del medidor si el voltaje de entrada está por encima del apagado en voltaje extremo (mayor a 140 volos). NOTA: Si la alimentación eléctrica está por encima del apagado en voltaje extremo e hizo que el circuito EVS cortara la energía de las salidas del PL-PRO DMC, el suministro de energía no se podrá reestablecer sin que el operador apague la unidad y la vuelva a encender manualmente. No vuelva a encender la unidad sin revisar primero el origen del problema y cambiar la fuente de CA (si fuera necesario). INDICADOR «PROTECTION OK» (PROTECCIÓN ACTIVADA): Aunque el circuito SMP de Furman garanza, virtualmente, la protección sin mantenimiento contra picos de voltaje transitorios y sobretensiones, la naturaleza, ocasionalmente, crea fuerzas eléctricas que van más allá de la capacidad que CUALQUIER disposivo supresor de sobretensión pueda tener para absorberlos sin que causen daños (como un rayo que cae directamente en alguna aplicación exterior). Cuando se presentan estos casos poco comunes, el indicador LED verde de «Protecon OK» (Protección acvada) que se encuentra en la parte inferior derecha del visor del medidor, se atenuará. Si esto sucede, quedará cierto nivel de protección contra sobretensiones de voltaje, pero se comprometerá el nivel de voltaje de sujeción del PL-PRO DMC y se deberá devolver la unidad a Furman para que se le realice el servicio técnico. NOTA: Los acondicionadores de energía Serie Classic de Furman no compensan por voltaje de línea de CA alto o bajo. Si usted, con frecuencia, coloca el soporte en diferentes lugares, obene energía de generadores, uliza cables de extensión muy largos, viaja a países extranjeros, o se encuentra en una región propensa a apagones, puede aprovechar de los Reguladores de voltaje de CA de Furman.19 FRANÇAIS ENGLISH ESPAÑOL MEDIDOR CONMUTABLE DIGITAL PARA VOLTAJE Y CORRIENTE RMS VERDADERA: El volmetro digital de CA de Furman con precisión a nivel de laboratorio mide constantemente el voltaje de entrada con una tolerancia normal de +/-1,5V CA. Se debe tener en cuenta que la lectura es la del voltaje de entrada. El medidor digital de corriente RMS verdadera de Furman, con precisión a nivel de laboratorio, mide constantemente la carga de CA total del circuito con una tolerancia normal de +/- 0,5 amperios. Debido a que estos medidores cuentan con la tecnología RMS, las lecturas de corriente son precisas, independientemente de las condiciones de carga (capaciva, inducva o resisva). Para alternar entre voltaje y corriente, presione el botón con la equeta «Line Voltage/Current» (voltaje/corriente de línea). Presione el botón durante dos segundos para atenuar el brillo de la pantalla. INDICADOR DEL RANGO DE VOLTAJE: Este indicador se encuentra en el extremo inferior izquierdo del conjunto del lente del medidor digital de volos/amperios. Cuando el voltaje de CA está dentro de los 5 volos (+/-) de la fuente de 120V CA nominal , el indicador tricolor estará de color verde (ópmo). Sin embargo, si el voltaje está entre 110 y 114V CA o entre 126 y 130V CA, el indicador se pondrá de color ámbar (precaución: no es ópmo). Si el voltaje de entrada está en un rango extremo (por debajo de 110 o por encima de 130), el indicador se pondrá de color rojo. Este rango no es para nada ópmo y puede dañar potencialmente algún equipo. CARGADOR USB: El cargador USB del PL-PRO C de Furman brinda una forma fácil de recargar varios accesorios electrónicos conocidos y disposivos de comunicación por celular simplemente conectando el cable de recarga en el conector del panel delantero. Tenga en cuenta que debido a que, actualmente, existen muchos estándares para USB, es posible que algunos disposivos no sean compables con nuestro cargador. Presillas de seguridad para adaptadores de CA ( tomacorrientes para transformadores): Su acondicionador Serie Classic Pro de 20 amperios de Furman cuenta con salidas para CA en el panel posterior con un gran espacio entre ellas para enchufar adaptadores de CA (tomacorrientes para transformadores). Además, estos adaptadores de CA se pueden asegurar con correas de gancho y presillas (incluidas) cuando se trasladan. En cada salida hay oricios roscados para tornillos en ambos lados para colocar las correas de gancho y presillas.

SOLUCIÓN DE PROBLEMAS

1.) Síntoma: No hay energía en las salidas de CA. Causa posible: El disyuntor de circuito (localizado en el panel de delante) se disparó debido a una carga excesiva. Medida necesaria: Desenchufe un equipo del acondicionador Furman y apaga la unidad, entonces encendido otra vez. 2.) Síntoma: No hay energía en las salidas CA, el indicador «Protecon OK» (Protección acvada) no está encendido. Causa posible: La salida de CA donde está conectado el acondicionador Furman no ene voltaje de CA o el sistema de circuitos de protección de su unidad está compromedo. Medida necesaria: Enchufe el acondicionador Furman en un tomacorriente de CA de voltage nominal de 120 V CA. Si el problema connúa, comuníquese con Furman para obtener servicio técnico. 3.) Síntoma: El indicador de voltaje extremo (EVS) está encendido. Causa posible: El voltaje de entrada está por encima de los 140V y se cortó la energía en las salidas de la unidad. Además, si el voltaje está por debajo de 85V – 90V durante el encendido, la unidad no permirá que el voltaje de CA llegue a las salidas. Medida necesaria: Corrija el voltaje de la línea, luego encienda el acondicionador Furman. Si el voltaje presente está por debajo de 114 V CA o por encima de 126 V CA, considere instalar un regulador de voltaje Furman.20

Si necesita servicio técnico para equipos, comuníquese con el Departamento de servicios de Furman al (760) 438-7000. También se puede comunicar por correo electrónico a techsupport@furmansound.com. Todos los equipos que se devuelvan para reparación deberan tener el número de Autorización de Retorno (RA). Para obtener un número RA, comuníquese con el Departamento de servicio de atención al cliente de Furman. Antes de devolver cualquier equipo para reparación, asegúrese de que se encuentre embalado, asegurado y protegido correctamente contra daños durante el envío. Le sugerimos que guarde el embalaje original y lo ulice para enviar el producto cuando necesite servicio técnico. Además, le solicitamos que nos envíe una nota con su nombre, dirección, número de teléfono, número RA y la descripción del problema.

GARANTÍA LIMITADA POR 5 AÑOS

¡GUARDE EL RECIBO DE VENTA! El recibo es su comprobante de compra y conrma que el producto se compró en un distribuidor de Furman autorizado. Deberá presentarlo en Furman para tramitar cualquier reclamo de garana. Furman, una marca de Nortek Security and Control LLC, garanza su PL-PRO DMC (el «Producto») de la siguiente forma: Furman le garanza al comprador original que el producto que se vende conforme a este documento no tendrá defectos en el material ni en la mano de obra por un período de cinco años a parr de la fecha de compra. Si el producto no cumple con esta Garana limitada durante el período de garana (como se especica anteriormente en el presente), el comprador deberá nocar a Furman sobre los defectos reclamados por teléfono al (760) 438-7000, o a través de correo electrónico (techsupport@furmansound.com). Si los defectos son del po y naturaleza que cubre esta garana, Furman autorizará al comprador a devolver el producto a la ocina central de Furman. Los reclamos de garana se DEBERÁN presentar con una copia de la factura o del recibo original de la compra donde gure la fecha de compra. El comprador del producto deberá pagar por adelantado los cargos por el envío a la ocina central de Furman. Furman deberá, por su propia cuenta, proporcionar un producto de reemplazo, o bien, a su entera discreción, reparar el producto defectuoso. Furman pagará los gastos de devolución del producto al comprador. LA GARANTÍA ANTERIOR SUSTITUYE A TODAS LAS DEMÁS GARANTÍA EXPRESAS O IMPLÍCITAS, QUE INCLUYEN, ENTRE OTRAS, LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD Y DE APTITUD CON UN FIN ESPECÍFICO. Furman no garanza los daños ni defectos que surjan del uso incorrecto o de la manipulación anormal del producto ni los defectos ni daños que surjan de la instalación incorrecta. Furman puede cancelar esta garana a su entera discreción si el producto se modica en cualquier forma sin una autorización por escrito de Furman o Nortek Security and Control LLC. Esta garana tampoco se aplica a los productos que intentaron reparar o repararon aquellas personas sin una autorización por escrito de Furman o Nortek Security and Control LLC. ESTA GARANTÍA ES EXCLUSIVA. La obligación única y exclusiva de Furman será reparar o reemplazar el producto defectuoso de la manera y durante el período que se establecen anteriormente. Furman no tendrá ninguna otra obligación con respecto a los productos ni a cualquiera de sus partes, ya sea por contrato, extracontractualmente, responsabilidad estricta o de otra naturaleza. Bajo ningún concepto, ya sea según en esta Garana limitada o de otra naturaleza, Furman será responsable por los daños incidentales, especiales o consecuentes. Esta Garana limitada establece la obligación total que ene Furman con respecto al producto. Si se determina que alguna parte de esta Garana limitada es nula o ilegal, el resto permanecerá vigente. ESPECIFICACIONES CAPACIDAD DE CORRIENTE: 20 amperios VOLTAJE DE FUNCIONAMIENTO: de 90 a 139 V CA INTERRUPCIÓN DE SOBRECARGA: generalmente, 140 V CA MODOS DE PROTECCIÓN CONTRA PICOS DE VOLTAJE: línea a neutro, cero fuga de conexión a erra PICO DE VOLTAJE DE SUJECIÓN: pico de 188 V CA a 3000 amperios, 133 V CA RMS TIEMPO DE RESPUESTA: 1 nanosegundo CORRIENTE DE SOBRETENSIÓN MÁXIMA:

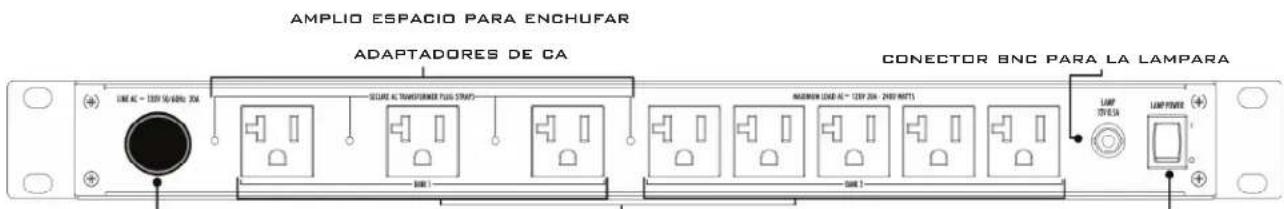

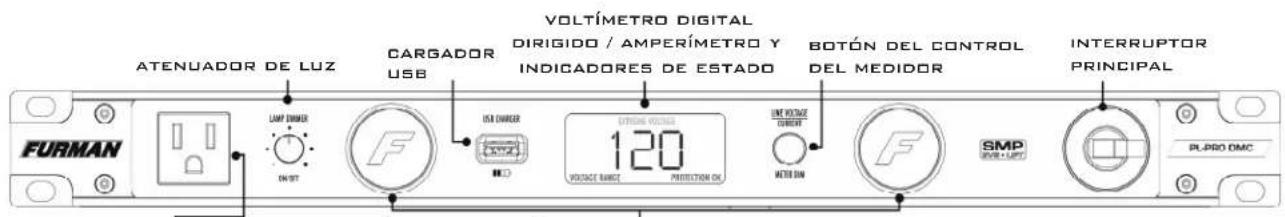

ATENUACIÓN DE RUIDO: 10 dB a 10 kHz, 40 dB a 100 kHz, 50 dB a 500 kHz Curva de atenuación lineal de impedancia de línea de 0,05 a 100 ohmios DIMENSIONES: 1,75” (4,44 cm) de alto x 19” (48,26 cm) de ancho x 10,5” (26,67 cm) de profundidad. PESO : 12 libras (5.5 kg) CONSTRUCCIÓN: Chasis de acero, panel delantero de aluminio anodizado cepillado y negro de 0,120” (0,32 cm); placas de circuito impreso con vidrio epoxi. CONSUMO DE ENERGÍA: (Aprox. 15 VA) LISTADO DE LA AGENCIA DE LA SEGURIDAD: TUV tomacorriente para servicio dos lámparas retráctiles amplio espacio para enchufar adaptadores de ca conector bnc para la lampara interruptor del conector bncbancos aislados de los enchufes de ca atenuador de luz botón del control del medidor interruptor principal voltímetro digital dirigido / amperímetro y indicadores de estado cargador usb cable de alimentación de 10 ft. 12 awg22
