T8313 - Equipos de videovigilancia AXIS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Rueda de videovigilancia (Jog Dial)
Marca	AXIS
Modelo	T8313
Dimensiones (aprox.)	100 x 60 x 30 mm
Peso (aprox.)	200 g
Alimentación	A través del puerto USB
Número de teclas programables	6
Rueda de avance (Jog Dial)	Sí
Rueda de desplazamiento	Sí
Funciones principales	Control de videovigilancia, navegación en grabaciones, agregar marcadores, reproducción/pausa
Compatibilidad de software	AXIS Camera Station
Conexión	USB 2.0
Instalación	Plug-and-play, controladores automáticos en Windows
Seguridad	Conforme a la norma CAN/CSA C22.2 No. 60950-1 (clase B)
Contenido del embalaje	Rueda T8313, cables USB (40 cm y 80 cm), guía de inicio
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos.
Piezas de repuesto y reparabilidad	No disponibles. Contactar al soporte de AXIS en caso de mal funcionamiento.
Información general	Forma parte de la gama AXIS T8310, se puede usar solo o combinado con el joystick T8311 y el teclado T8312.

Preguntas frecuentes - T8313 AXIS

¿Cómo instalar la rueda AXIS T8313?

Conecte el cable USB a un puerto libre de su computadora. Los controladores se instalan automáticamente. Inicie el software AXIS Camera Station para detectar el dispositivo.

¿La rueda T8313 es compatible con Windows?

Sí, se reconoce como un periférico de juego/joystick en Windows. El software AXIS Camera Station es necesario para la funcionalidad completa.

¿Puedo personalizar las teclas de la rueda?

Sí, todas las teclas son completamente personalizables desde el software AXIS Camera Station.

¿Qué hacer si la rueda no se detecta?

Intente reiniciar el software, desconecte y vuelva a conectar el cable USB, o conéctelo a otro puerto USB. Verifique en el Administrador de dispositivos de Windows que esté reconocido.

¿Cuál es la función de la rueda de desplazamiento?

La rueda de desplazamiento permite navegar en las grabaciones de video, por ejemplo para avanzar o retroceder rápidamente.

¿Puedo usar la rueda sin el software AXIS Camera Station?

No, el software AXIS Camera Station es necesario para detectar y configurar el dispositivo.

¿Puede la rueda T8313 conectarse a otras unidades AXIS?

Sí, se puede conectar al teclado AXIS T8312 mediante un cable USB, que actúa como concentrador. El conjunto forma una estación de control unificada.

¿Cuál es la longitud de los cables incluidos?

Se incluyen un cable de 40 cm para la conexión entre unidades y un cable de 80 cm para la conexión al PC.

¿Cómo limpiar la rueda?

Use un paño suave y seco. Evite productos líquidos o abrasivos que podrían dañar la carcasa.

¿Qué hacer en caso de problema de hardware con la rueda?

Contacte al soporte de AXIS a través de su sitio web. Las piezas de repuesto no están disponibles, puede ser necesario un reemplazo.

MANUAL DE USUARIO T8313 AXIS

LastresunidadesdelaAXIST8310VideoSurveillanceControlBoardsepuedeninstalarporseparado ojuntascomounidad.SesuministralacorrienteeatravésdelasconexionesUSB.

Contenidodelpaquete

Articulo	Modelos/variantes/notas
Joystick/Teclado/Mando decontrolsecuencial	AXIST8311/AXIST8312/AXIST8313
CablesUSB	AXIST8311:	1x200cmsisevendeparseparable,seconectasolo aPC
	AXIST8312:	1x40cmparaconexiónentreunidades, 1x200cmparaconexiónalPC
	AXIST8313:	1x40cm 1x80cmparaconexióndedosunidadesalteclado

ES

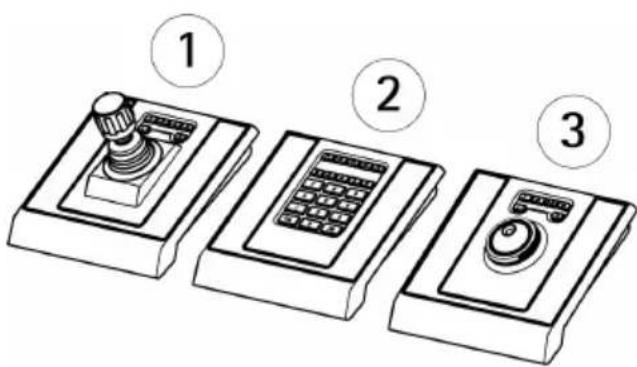

Informacióngeneraldelhardware

AXIST8310VideoSurveillanceControlBoard

1:AXIST8311VideoSurveillanceJoystick
2:AXIST8312VideoSurveillanceKeypad
3:AXIST8313VideoSurveillanceJogDial

Nota

Todastaceclasdetodaslasunidades sepuedenpersonalizarmedianteel softwarecompatible.Algunasteclas yaposeununvalorpredeterminado asignadoquesedetallaenla informaciongeneraldelproducto.

AXIST8311Joystick

1:PuertoUSB
2:6teclastotalmentepersonalizables
3:Joystick

Valorespredeterminadosdetecla:

J1-J4:Sinvalorespredeterminados

L:Simulaelclickenelbotónizquierdodel ratón

R:Simulaelclicenelbotónderechodelratón

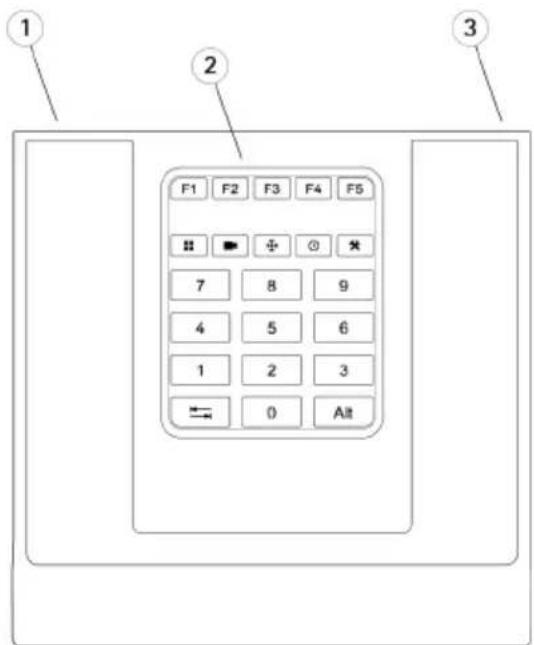

AXIST8312Keypad

1:PuertoUSB(2)
2:22teclastotalmentepersonalizables
3:PuertoUSB

Valorespredeterminadosdetecla:

F1:Sinvalorpredeterminado
F2:Abrirpestañadeteclasdeaccesodirecto
F3:Sinvalorpredeterminado
F4:Abrirpestañaderegistros
F5:Abrirpestañadeconfiguración

:Abrirvistas
:Siquienteçamara/vista
Sinvolorpredeterminado
S:Sinvalorpredeterminado
*Sinvalorpredeterminado
:Irapestanadeladerecha
+Alt=Irapestanañadelaizquierda
0-9=0-9

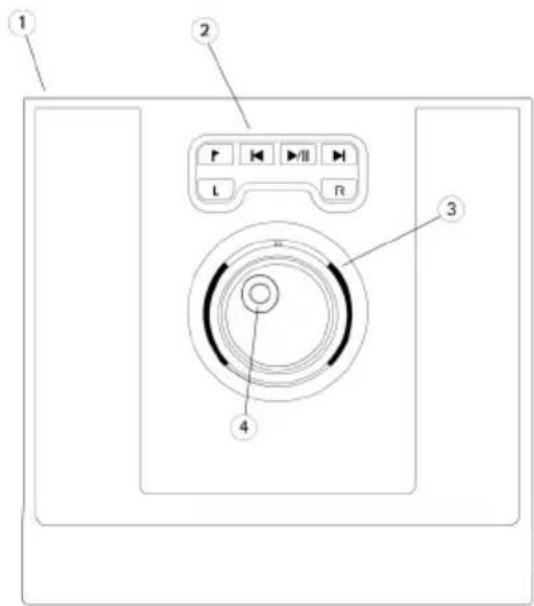

AXIST8313Jogdial

1:PuertoUSB
2:6teclastotalmentepersonalizables
3:Ruedadenavegación
4:Ruedadesecclusion

Valorespredeterminadosdetecla:

Agregarmarcador
:Iragrabacionanterior
Reproducir/Pausa
I:lrasiguientegrabajo

L:Mostrar/ocultarmarcadoresdeexportación

R: Cambiarentrevistaenvivo/grabaciones

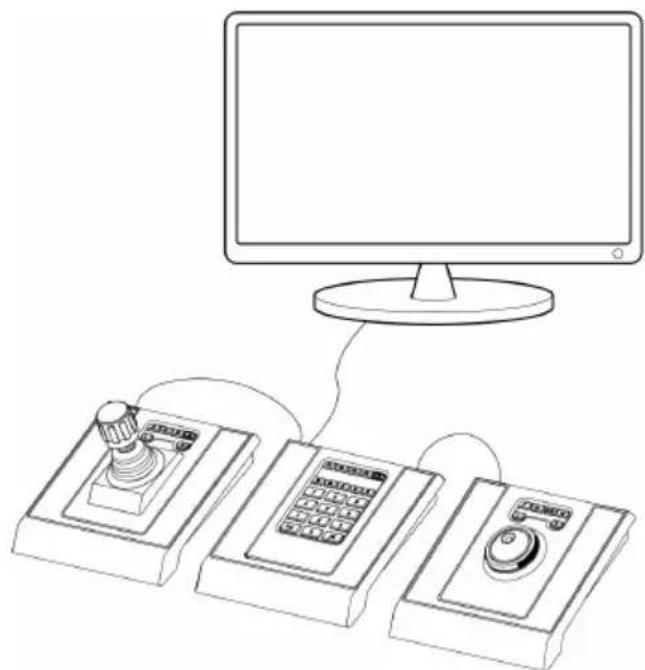

Instalacióndelhardware

AXIST8311VideoSurveillanceJoystick,AXIST8312VideoSurveillanceKeypadyAXIST8313Video SurveillanceJogDialsepuedenconectarporseparadoojuntoscomounidadutilizandoelAXIS T8312VideoSurveillanceKeypadcomounconcentradorUSB.Lasunidadessepedencolocarenelordenquenesiteparaadaptarseasusrequisitos.

1.CnecteelcableUSBaunpuertoUSBdesuequipo.
2.Sigalasinstruccionesenpantalla(siprocede)parainstalarloscontroladoresnecasarios. EIAXIST8311Joystickapareceracomouncontrolador/dispositivodejuegosopenWindows.
3.lnicieelsoftwaredeaplicacioncompatible—porejempo,AXISCameraStation—,que detectaráautomátamentelesdispositivosenelAXIST8310.

Nota

Elsistemadebecontarconunsoftwaredeaplicacioncompatible,p,ej.AXISCamera Station,quepuedadetectarelnuevohardware.Consulteaxis.comparaobtener informacion sobrelossystemascompatibles.

Soluciones de problemas

Siexperimentalaproblemasdurantelainstalacion,pruebearilizarlosiguiente:

• Reinicieelsoftwaredeaplicacioncompatible,p.ej.AXISCameraStation.
• DesconnecteelcableUSBdelordenador,espere10segundosyvuelvaaconectar.
• MuevaelcableUSBBaotropuertoUSBdisponibleensuordenador.
• Compruebequeelsystemaoperativohayaidificadoeljoystick. Estosepuede comprobareneladministrordedoredispositivosdeWindows.

1
