Tipo de producto	Luxómetro digital
Marca	Velleman
Modelo	DVM8050
Pantalla	Pantalla LCD de 6 dígitos
Unidades de medida	Lux (lm/m²) y Foot-candle (lm/ft²)
Rango de medición	0 ~ 90 000 lux (0 ~ 8 300 fc)
Resolución	1 lux (0~90 000 lux), 0,1 fc (0~8 300 fc)
Precisión	± (3 % + 30 dígitos)
Frecuencia de muestreo	1 vez por segundo
Funciones especiales	Retención de pantalla (HOLD), valores min./máx., retroiluminación, apagado automático (desactivable)
Alimentación	3 pilas 1,5 V tipo R03 (incluidas)
Apagado automático	Aproximadamente 20 minutos (desactivable)
Temperatura de funcionamiento	0 °C ~ +50 °C
Temperatura de almacenamiento	-20 °C ~ +60 °C
Humedad de funcionamiento	0 ~ 80 % HR
Dimensiones	121 x 60 x 30 mm
Peso	Aproximadamente 180 g
Accesorios incluidos	Estuche de almacenamiento, correa, pilas, manual de instrucciones
Trípode opcional	Modelo CAMB17 (no incluido)
Mantenimiento	Limpiar con un paño húmedo que no suelte pelusa; evitar alcoholes y disolventes
Instrucciones de seguridad	Mantener fuera del alcance de los niños; proteger de la humedad, golpes, temperaturas extremas y polvo

Preguntas frecuentes - DVM8050 VELLEMAN

¿Cómo encender y apagar el luxómetro DVM8050?

Para encender el aparato, presione brevemente el botón ON/OFF. Para apagarlo, mantenga presionado este botón durante aproximadamente 2 segundos.

¿Cómo seleccionar la unidad de medida (lux o foot-candle)?

Presione el botón Unit para alternar entre lux (lx) y foot-candle (fc). Tenga en cuenta que 1 fc ≈ 10,764 lux.

¿Cómo usar la función HOLD para congelar la pantalla?

Presione brevemente el botón Func para congelar el valor mostrado. Vuelva a presionar Func para volver al modo de medición normal.

¿Cómo mostrar los valores mínimo y máximo?

Presione el botón Func para mostrar el valor máximo registrado. Presione una vez más para mostrar el valor mínimo. Para borrar estos valores, mantenga presionado Func durante 2 segundos.

¿Cómo desactivar el apagado automático?

Mantenga presionado el botón Unit y presione simultáneamente ON/OFF. Luego use Unit para seleccionar 'AP OFF' y apague el aparato. Repita el procedimiento para reactivar la función.

¿Cómo activar la retroiluminación de la pantalla?

En modo de medición normal, mantenga presionado el botón Unit durante aproximadamente 2 segundos para activar o desactivar la retroiluminación. Se apaga automáticamente después de aproximadamente 60 segundos.

¿Qué hacer cuando el aparato muestra 'OL'?

La pantalla 'OL' indica una superación del rango de medición. Evite exponer el sensor a una luz demasiado intensa y verifique que esté midiendo dentro del rango especificado (0~90 000 lux).

¿Cómo reemplazar las pilas?

Apague el aparato, deslice la tapa del compartimento de pilas hacia abajo y ábrala. Reemplace las tres pilas usadas por pilas nuevas de tipo R03 1,5 V respetando la polaridad. Cierre el compartimento.

¿Cuáles son los accesorios suministrados con el DVM8050?

El embalaje contiene: el luxómetro, un estuche de almacenamiento, una correa, tres pilas 1,5 V R03 y el manual de instrucciones. Un trípode (modelo CAMB17) está disponible como opción.

¿Cómo limpiar el sensor de luz?

Limpie regularmente el sensor con un paño húmedo que no suelte pelusa. No use alcohol ni disolventes. Nunca sumerja el aparato en un líquido.

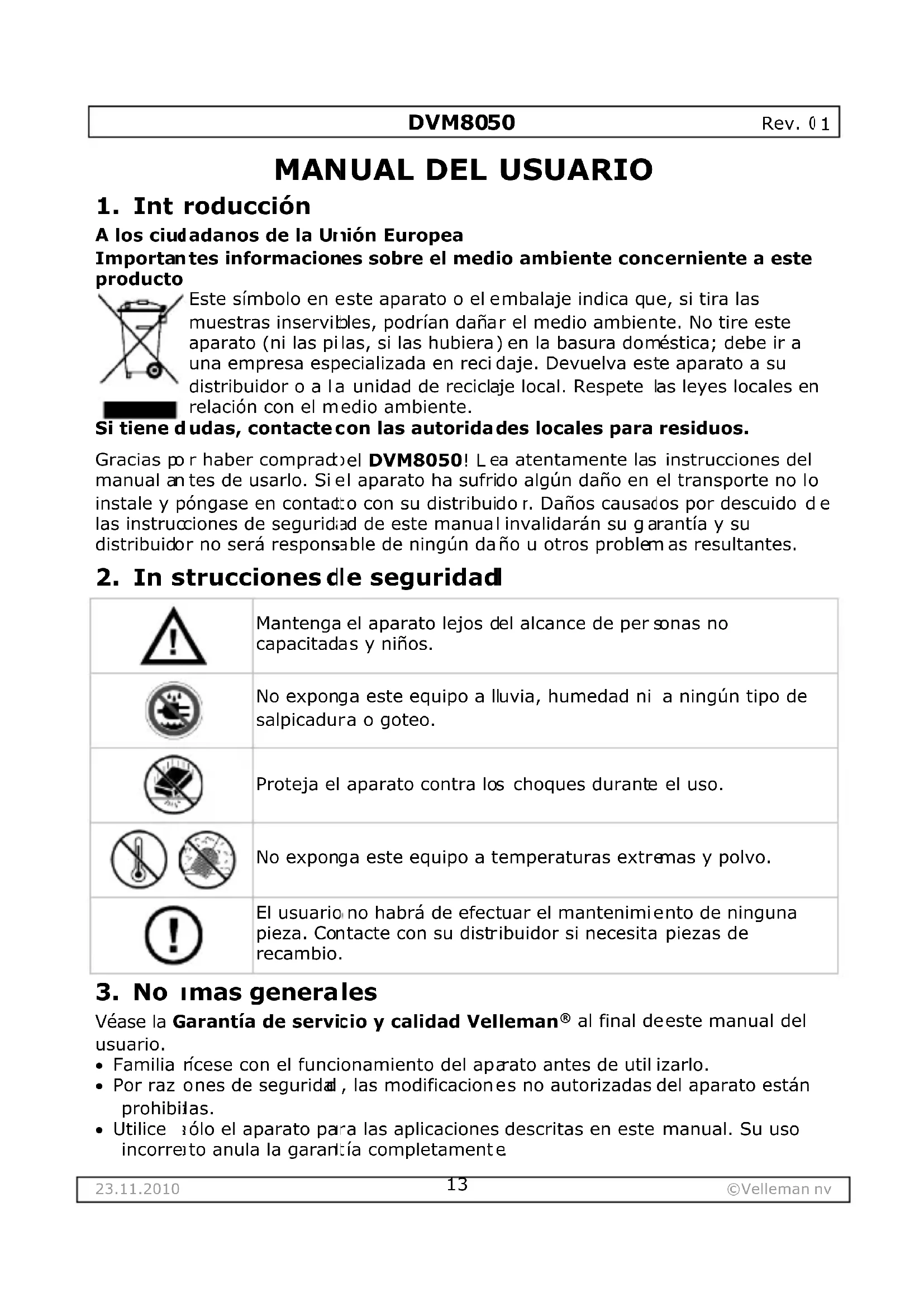

MANUAL DE USUARIO DVM8050 VELLEMAN

A	función retención de lectura (data hold)
B	valor máx.
C	valor mín.
D	visualización de la medición
E	unidad de medición foot-candle
F	unidad de medición lux
G	indicador de pila baja

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en recidaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

Gracias por haber comprado el DVM8050! Lea atentamente las instrucciones del manual antes de usarlo. Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor. Daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

2. In strucciones de seguridad

	Mantenga el aparato lejos del alcance de personas no capacitadas y niños.
	No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo.
	Proteja el aparato contra los choques durante el uso.
	No exponga este equipo a temperaturas extremas y polvo.
	El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

3. No imas generales

Véase la Garantía de servicio y calidad Velleman® al final deeste manual del usuario.

• Familia rícese con el funcionamiento del aparato antes de util izarlo.
• Por raz ones de seguridad, las modificaciones no autorizadas del aparato están prohibilas.
• Utilice sólo el aparato para las aplicaciones descritas en este manual. Su uso incorreito anula la garantía completamente

4. Características

• pantalla LCD de 6 dígitos
  • desactivación automática
• incluye: caja de almacenamiento, correa de muñeca, pilas, manual del usuario
• trípode extensible opcional (no incl.) : CAMB17

5. Uso

Véase las figuras en la página Error! Bookmark not defined. y 3 de este manual del usuario.

• Desatornille el tornillo de la parte trasera del aparato y saque la tapa [1].
• Active el aparato con el botón ON/OFF. Manténgalo pulsado durante ± 2 segundos para desactivar el aparato.
• El aparato se desactiva automáticamente después de ± 20 minutos. Para desactivar la función de desactivación automática, mantenga pulsado el botón Unit y pulse simultáneamente el botón ON/OFF. Seleccione AP OFF con Unit. Desactive el aparao y repita este procedimiento para reactivar la función.

- Seleccione la unidad de medición lux o fc (foot-candle) con el botón Unit.

Nota: 1 fc ≈ 10,764 lux

• Mantenga el aparato en una posición horizontal con el sensor de luz [2] hacia arriba.
• Pulse brevemente el botón Func. para fijar los datos en la pantalla [A].
• Pulse el botón Func. para visualizar el valor de medición máx. [B].
• Vuelva a pulsar el mismo botón para visualizar el valor de medición mínima [C].
• Visualice el valor mínima y mantenga pulsado el botón Func. ± 2 segundos para reinicializar el valor máx. y mín.
• En el modo de medición normal, mantenga pulsado el botón Unit ± 2 segundos para activar/desactivar la retroiluminación. La retroiluminación se desactiva automáticamente después de ± 60 segundos.
• Reemplace las pilas en cuanto se visualice el indicador de batería baja [G] (véase §8).
• Cierre siempre el sensor con la tapa [1] después del uso.

6. Algunos consejos

• Limpie regularmente el sensor de luz [2].
• No sobrepase el rango de medición del aparato. La pantalla visualiza OL al sobrepasar el rango. No utilice el aparato en un ambiente húmedo. Véase las especificaciones.
• Instale el aparato en un trípode (no incl.) para efectuar mediciones estables.
• No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta que el aparato llegue a la temperatura ambiente.
• Saque las pilas después del uso.

7. Mantenimiento

- Limpie el aparato con un paño húmedo sin pelusas. Evite el uso de alcohol y de disolventes. Nunca sumerja el aparato en un líquido.

8. La spilas

• Desactive el aparato.
- Deslice la tapa hacia abajo y abra el compartimiento de pilas.
- Saque las pilas agotadas y reemplácelas por tres nuevas pilas AAA de 1,5 V. Respete la polaridad.
- Vuelva a cerrar el compar timiento de pilas.

Nunca perfore las pilas y nunca las eche al fueg o. No recargue pilas alcalinas. Mantenga las pilas lejos del alcance de niños.

1. Es pecificaciones

pantalla LCD	6 dígitos
parámetros	lux (lm/m2), foot candle (lm/ft2)
rango de medición	0~90000 lux (0~8300 ftc)
resolución	1 lux (0~9 (000 lux), 0.1 ft c (0~8300 ft-c)
precisión	± (3% + 30 dígitos)
frecuencia de muestreo	1x/s
temperatura de funcionamiento	0°C ~ +50°C (32°F~122°F)
temperatura de almacenamiento	-20°C ~ +60°C (-4°F~140°F)
humedad	0 ~ 80% RH
alimentación	3 x pila AA/ de 1.5V (incl.)
desactivación automática	±20 min.
dimensiones	121 x 60 x 30mm
peso	± 180g

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto, visite nuestra página www.velleman.e i. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

VellemanNV dispone de lo sderechos de aut or para este manual del usuario.

Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin previo permiso escrito del derecho habiente.

BEDIENUNGSANLEITUNG

1. Ein Führung

Garantía de servicio y calidad Velleman®

Velleman® disfruta de una experiencia de más de 35 años en el mundo de la electrónica con una distribución en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometimes nuestros productos regularmente a controles de calidad adicionales, tanto por nuestro propio servicio de calidad como por un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible apelar a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

• Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;
• Si la queja está fundada y si la reparación o la sustitución de un artículo es imposible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, recibirá un artículo de recambio o el reembolso completo del precio de compra al descubrir un defecto hasta un año después de la compra y la entrega, o un artículo de recambio al 50% del precio de compra o la sustitución de un 50% del precio de compra al descubrir un defecto después de 1 a 2 años.

- Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directamente o indirectamente al aparato y su contenido después de la entrega (p.ej. por oxidación, choques, caída,...) y causados por el aparato, al igual que el contenido (p.ej. pérdida de datos) y una indemnización eventual para falta de ganancias;

- partes o accesorios que deban ser reemplazados regularmente, como por ejemplo baterías, lámparas, partes de goma, ... (lista ilimitada)

• defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;
• defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;
• daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);
• daños causados por un uso incorrecto o un uso ajeno al que est está previsto el producto inicialmente como está descrito en el manual del usuario;
• daños causados por una protección insuficiente al transportar el aparato.
• daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explicita de SA Velleman®;
• se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.
• Cualquier reparación se efectuará por el lugar de compra. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del defecto;
• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;
• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del periode de garantía.
• Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión)
