MANUAL DE USUARIO NS15LCD INSIGNIA

Felicitaciones por su compra de un producto de alta calidad de Insignia. Su NS-15LCD representa el más moderno diseño de televisores LCD de 15" y está concebido para brindar un rendimiento confiable y sin problemas. Para referencia futura, escriba el número de serie, la fecha de compra, y el nombre del distribuidor en los espacios a continuación.

Número de modelo: NS-15LCD

Número de serie:

Fecha de compra:

Distribuidor:

Contenido

Información de seguridad 58

Características 63

Preparación de su televisor....68

Uso del TV 72

Especificaciones 84

Solución de Problemas 85

Mantenimiento 86

Derechos de reproducción 88

Información de seguridad

PRECAUCIÓN

RIESGO DE DESCARGA ELECTRICA NO ABRIR

AVISO:

PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO RETIRE LA CUBIERTA (O SECCIÓN POSTERIOR). EN EL INTERIOR DEL APARATO NO HAY COMPONENTES QUE REQUIERAN SERVICIO DE MANTENIMIENTO POR EL USUARIO, SOLICITE CUALQUIER OPERACIÓN DE MANTENIMIENTO A PERSONAL DE SERVICIO CALIFICADO.

El símbolo del rayo dentro de un triángulo equilátero tiene por finalidad alertar al usuario de la presencia de tensión peligrosa (sin aislamiento) en el interior del producto, que puede tener la intensidad suficiente como para constituir un riesgo de descarga eléctrica.

El signo de exclamación dentro de un triángulo equilátero tiene por finalidad alertar al usuario de importantes instrucciones de operación y mantenimiento (servicio) en la literatura que acompaña a este aparato.

Medidas de seguridad importantes

• Lea las instrucciones – Lea todas las instrucciones de seguridad y operación antes de usar su televisor.
• Guarde las instrucciones – Guarde las instrucciones de seguridad y operación para referencia futura.
• Siga las advertencias – Preste atención a todas las advertencias sobre su televisor y en las instrucciones de operación.
• Siga las instrucciones – Siga todas las instrucciones de operación.
• Limpieza – Desconecte el televisor del tomacorriente antes de limpiarlo. No use limpiadores líquidos o en aerosol. Use un paño húmedo para limpiar.
• Aditamentos — No use aditamentos que no hayan sido recomendados por Insignia ya que podrían causar problemas peligrosos.
• Agua y humedad – No use su televisor cerca del agua; por ejemplo, cerca de una bañera, lavabo, fregadero de cocina, o lavadero, en un sótano mojado o cerca de una piscina.
• Accesorios – No coloque su televisor en un carro, base, trípode, soporte, o mesa inestable. Su televisor puede caerse y causar lesiones personales graves y daño grave a la unidad. Use solamente con carros, bases, trípodes, soportes, o mesas recomendadas por Insignia o que se vendan con su televisor.

Si va a montar el televisor, siga las instrucciones de Insignia y use un accesorio de montaje recomendado por Insignia. Mueva el conjunto del TV y el carro con cuidado. Las paradas repentinas, la fuerza excesiva y las superficies irregulares pueden causar que su TV y el carro se volteen de lado.

• Ventilación – Las ranuras y aberturas en el gabinete en y en la parte posterior o inferior se proveen por ventilación, para asegurar la operación confiable de su televisor y para protegerlo contra el sobrecalentamiento. No bloquee las aberturas. No coloque el TV en una cama, un sofá, una alfombra u otra superficie similar. El televisor nunca se debe colocar cerca o sobre un radiador. No coloque su televisor en una instalación integrada en pared, tal como un librero o estante a menos que se proporcione una ventilación apropiada o que se hayan seguido las instrucciones del fabricante.
• Fuentes de alimentación – Use sólo el tipo de fuente de alimentación indicado en la etiqueta. Si no esta seguro del tipo de fuente de alimentación que hay en su casa, consulte con el vendedor de su televisor o la compañía de energía local. Para televisores diseñados para funcionar con baterías, u otras fuentes, consulte las instrucciones de operación respectivas.

INSIGNIA

NS-15LCD 15" LCD TV

• Conexión a tierra o polarización – Su televisor está equipado con un enchufe polarizado de corriente alterna (un enchufe que tiene una espiga más ancha que la otra). Este enchufe se conecta en el tomacorriente de una sola forma. Ésta es una característica de seguridad. Si no puede insertar completamente el enchufe en el tomacorriente, intente darle vuelta al enchufe. Si el enchufe todavía no entra, póngase en contacto con su electricista para que reemplace el tomacorriente obsoleto. No anule el propósito de seguridad del conector a tierra polarizado.
• Protección del cable de alimentación – Coloque los cables de alimentación eléctrica de tal forma que no se pisen o queden aplastados por objetos colocados contra ellos; preste atención especial los cables conectados los enchufes, a tomacorrientes y al lugar de donde salen de su televisor.

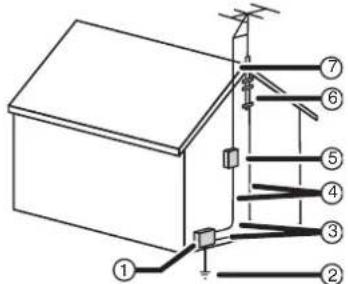

• Conexión a tierra de la antena exterior – Si una antena exterior o un sistema de cable está conectado a su televisor, asegúrese de que la antena o el sistema de cable esté conectado a tierra, para proporcionar algo de protección contra sobrevoltajes y la acumulación de cargas estáticas. El artículo 810 del código nacional eléctrico, ANSI/NFPA No. 70-1984 proporciona información con respecto a la conexión a tierra del poste y la estructura de soporte, la conexión a tierra del alambre principal de una unidad de descarga de antena, el tamaño de los conductores de la conexión a tierra y la conexión del electrodo de conexión a tierra.

Referencia Componente de conexión a tierra

1 Equipo de servicio eléctrico
2 Sistemas de	electrodos de tierra para el servicio de alimentación eléctrica (NEC Art. 250, Parte H)
3 Abrazadera de tierra
Referencia	Componente de conexión a tierra
4 Conectores	de conexión a tierra (NEC SECCIÓN 810-21)
5 Unidad de descarga de antena (NEC SECCIÓN 810-20)
6 Abrazadera de tierra
7 Cable de entrada de antena

- Relámpagos – Para protección adicional del receptor de TV durante una tormenta de rayos, o cuando se deje sin usar por un periodo de tiempo extensivo, desconéctelo del tomacorriente y desconecte la antena o el sistema de cable. Esto evitará daños a su televisor debido a relámpagos o sobretensión en las líneas de alimentación.

- Líneas de alimentación – Un sistema de antena exterior no debe de ubicarse cerca de líneas de corriente aéreas u otros circuitos de alimentación eléctrica o de energía, o donde pueda caer sobre dichos circuitos o líneas de corriente. Cuando instale un sistema de antena exterior, no toque los circuitos o las líneas de alimentación ya que el contacto con ellos puede ser fatal.

- Sobrecarga – No sobrecargue los tomacorrientes ni los cables de extensión ya que esto podría resultar en riesgo de incendio o choque eléctrico.

- Introducción de objetos y líquidos – Nunca inserte objetos de ningún tipo en el televisor a través de las aberturas, ya que podrían tocar puntos de voltaje peligrosos o hacer cortocircuito con otros componentes que podrían resultar en incendio o choque eléctrico. Nunca derrame líquidos de ninguna clase sobre su televisor.

- Reparación – No trate de reparar su televisor usted mismo, ya que abrir o quitar las cubiertas puede exponerlo a voltajes peligrosos u otros peligros. Encomiende todas las reparaciones al personal de servicio calificado.

- Daños que requieren reparación – Desconecte su televisor del tomacorriente y refiera la reparación a personal de servicio calificado bajo las siguientes condiciones:

• Cuando el cable de alimentación o el enchufe se dañe o se pele.
• Si se ha derramado líquido u objetos han caído dentro de su televisor.
• Si el televisor ha sido expuesto a la lluvia o al agua.

INSIGNIA™

NS-15LCD 15" LCD TV

• Si su televisor no funciona normalmente al seguir las instrucciones de operación, ajuste sólo los controles cubiertos por las instrucciones de operación, ya que un ajuste incorrecto de otros controles puede resultar en daño, y a menudo requiere extenso trabajo por parte de un técnico calificado para restaurar su televisor a su operación normal.
• Si su televisor se ha caído o dañado de cualquier forma.
• Cuando su televisor muestra un cambio evidente en el funcionamiento, esto indica que se necesita reparación.

- Piezas de repuesto – Cuando se necesitan repuestos, asegúrese de que el técnico de reparación use repuestos especificados por el Insignia o que tengan las mismas características que la parte original. Las substituciones no autorizadas pueden resultar en incendio, choque eléctrico, lesiones a personas u otros peligros.

- Verificación de seguridad – Después de completar el servicio o la reparación de su televisor, pídale al técnico de servicio que realice verificaciones de seguridad rutinarias para determinar que su televisor se encuentra en buena condición de operación.

- Calor – No instale su televisor cerca de fuentes de calor tales como radiadores, estufas u otros productos (tales como amplificadores) que produzcan calor.

Una nota para el instalador del sistema de televisión por cable

Este recordatorio se proporciona para que el instalador del sistema de televisión por cable preste atención a la Sección 820 40 del NEC el cual proporciona pautas para una correcta conexión a tierra y, en particular, especifica que la conexión a tierra del cable debe estar conectada al sistema de tierra de la edificación, tan cerca al punto de entrada del cable como sea práctico.

Advertencia

Para reducir el riesgo de incendio o choque eléctrico, no se debe exponer este aparato a la lluvia o humedad.

Cuidado

Para evitar choques eléctricos, no utilice este enchufe polarizado con una extensión, receptáculo u otro tomacorriente a menos que pueda insertar completamente las espigas para prevenir la exposición de estas.

NS-15LCD 15" LCD TV

INSIGNIA

Características

• 181 canales (Se puede necesitar una convertidor para ver canales de cable codificados.)
• Sintonización automática
• Una entrada de video compuesto
• Una entrada de componentes
• Una entrada S-Video
• Dos entradas de audio estéreo y una entrada de audio de PC
• Una entrada de antena
• Una entrada de auriculares
• Decodificador de subtítulos – Podrá ver programas de televisión y películas especialmente identificados con el símbolo (cc) con subtítulos de diálogo o con visualización de texto agregados al programa.
• Chip-V– Permite que los padres eviten que sus niños vean programas de televisión que contienen material inapropiado.
• Visualización OSD de múltiples idiomas
• Compatible con 1080i/720p/480p
  • Control remoto infrarrojo

INSIGNIA™

NS-15LCD 15" LCD TV

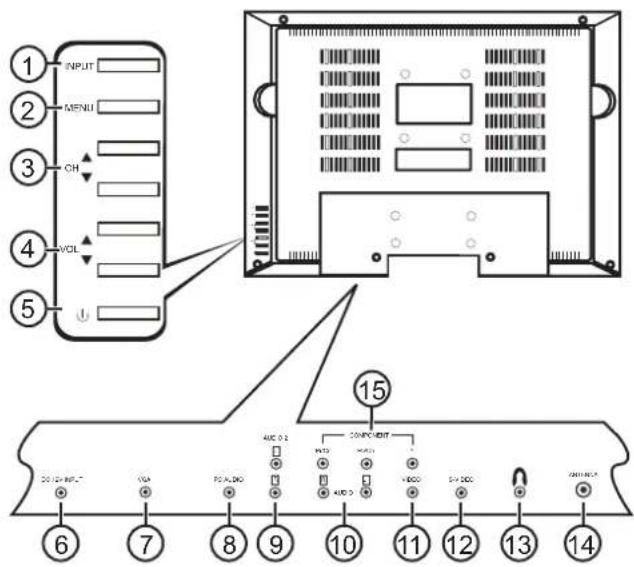

Paneles frontal y posterior

1 INPUT 2 MENU 3 CH 4 VOL 5 15 6 7 8 9 10 11 12 13 14 AUC 0.2 HACD AUC 0.3 COMPONENT COM P/C CONC CONC

Elemento	Control/conexión Función
1 Botón ENT	RADA Presione para seleccionar el modo de TV(TV, AV, S-Video, Componentes, o VGA).
2 Botón MENÚ	Presione para abrir o salir del menú de configuración principal.
3 CANAL	Botones ▲ ⚙	Presione para cambiar los canales hacia arriba o abajo a través de los canales memorizados.
4 VOLUMEN	Botones ▲ o ▼	Presione para ajustar el volumen hacia arriba o abajo, o para cambiar ajustes o para moverse a la siguiente pantalla del menú.
5	Botón ⚙ ENCENDIDO	Presione para encender o apagar su TV.
6 Entrada de	12 V de CC Conecte el cable del adaptador de alimentación CA en este toma.
7 Puerto VGA	Conecte la salida VGA de su computadora en este toma.

NS-15LCD 15" LCD TV

INSIGNIA

Elemento	Control/conexión Función
8 Audio de P	C Conecte la salida de audio	de su computadora en este toma.
9 R (Der.) y	L (lzq.) de Audio 2	Conecte la salida derecha (rojo) e izquierda (blanco) de un reproductor de DVD en estos tomas.
10 R (Der.) y	L (lzq.) de Audio 1	Conecte la salida derecha (rojo) e izquierda (blanco) de un reproductor de DVD en estos tomas.
11 VIDEO	Conecte la salida de video (amarillo) de un reproductor de DVD en este toma.
12 S-VIDEO	Conecte la salida de S-Video	de un reproductor de DVD en este toma.
13 Conector	de auriculares Enchufe sus	auriculares en este toma.
14 Antena	Conecte su antena o caja de	CATV en este toma.
15 Tomas de	video de componentes	Conecte la salida de video de componentes (Pr/Cr, Pb/Cb, Y) de un reproductor de DVD en este toma.

INSIGNIA

NS-15LCD 15" LCD TV

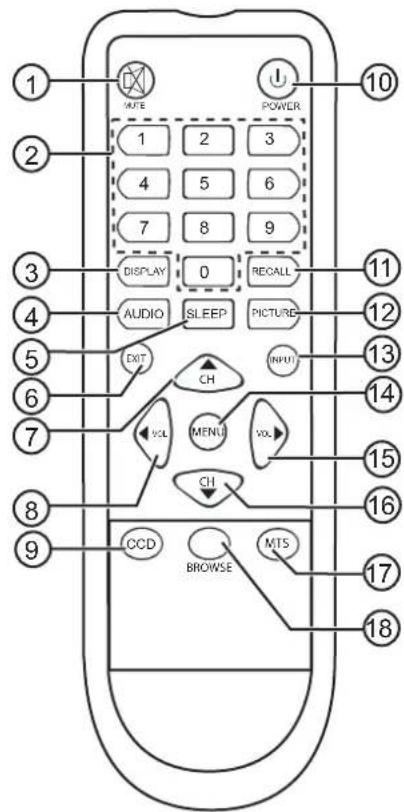

Control remoto

1 2 3 4 5 6 7 8 9 DISPLAY 0 RECALL AUDIO SLEEP PICTURE EXIT CH VOL MENJ VOL CH CCD BROWSE MTS 10 11 12 13 14 15 16 17 18

Elemento Botón Función
1 SILENCIAR Presione para desactivar y activar el sonido.
2 Números Presione para ingresar números de canal o información de números directamente.
3 VISUALIZACIÓN Presione para mostrar la información del canal en la pantalla.
4 AUDIO Presione para seleccionar el modo de sonido del TV (Estándar, Memoria, Noticias o Música).

NS-15LCD 15" LCD TV

INSIGNIA

Elemento	Botón Función
5	A P AUTOMÁTICO	Presione para ajustar el Gemporizador de apagado automático para que se apague el televisor después de un tiempo preestablecido. Consulte “Configuración de las opciones de OSD (visualización de pantalla)” en la paginá 78.
6 SALIR Presione para borrar o cancelar un ajuste ingresado.
7	CH △	Presione para seleccionar un canal memorizado más alto.
8	VOL◀	Presione para ajustar el volumen hacia abajo, para cambiar ajustes o para navegar los menús.
9 CCD Presione para acceder los ajustes de subtítulos codificados (abre la pantalla de contraseña).
10 ENCENDIDO Presione para encender o apagar su TV.
11 REGRESAR Presione para cambiarse al menú anterior.
12 IMAGEN Presione para seleccionar el modo de imagen (Estándar, Memoria, Suave o Dinámico)
13 ENTRADA Presione para seleccionar el modo de TV (TV, AV, S-Video, Componentes, o VGA).
14 MENÚ	Presione para abrir el menú de configuración principal.
15	VOL▷	Presione para ajustar el volumen hacia arriba, para cambiar ajustes o para moverse a la siguiente pantalla del menú.
16	CH ▽	Presione para seleccionar un canal memorizado más bajo.
17 MTS	Presione para seleccionar el tipo de señal de sonido a recibir (Mono, Estéreo, o SAP).
18 EXAMINAR	Presione para examinar diferentes canales.

D

O

INSIGNIA™

NS-15LCD 15" LCD TV

Preparación de su televisor

Desembalaje y preparación

Su caja debe contener:

• TV con pantalla LCD de 15"
- Guía del usuario
- Unidad de control remoto
- Adaptador de alimentación CA

Dependiendo de su sistema de antena, es posible que necesite diferentes tipos de combinadores (mezcladores) o separadores (divisores). Comuníquese con la tienda local de electrónica para adquirir estos artículos.

Remueva cuidadosamente todos los componentes de la caja y asegúrese de que tiene todos los componentes necesarios antes de desechar la caja.

• Remueva todo el material de empaque de los componentes individuales.
• No remueva ninguna etiqueta o pegatina en el panel posterior de su televisor.
• Proteja el televisor del contacto directo con la luz solar y manténgala alejada de fuentes de calor intenso.
• Evite lugares polvorientos o húmedos.
• Evite lugares con ventilación insuficiente para disipar el calor apropiadamente. No bloquee los agujeros de ventilación en la parte superior o inferior del televisor.
• Instale el televisor en una posición vertical.
• Evite lugares sujetos a vibraciones fuertes.
• No coloque el televisor cerca de campos magnéticos intensos.
• Evite mover el televisor a lugares con diferencias extremas de temperatura.
• Asegúrese de desconectar el adaptador de alimentación CA del tomacorriente antes de cargar el televisor.

Conexión a una fuente de alimentación

Use el adaptador de alimentación CA proporcionado para la operación con alimentación CA.

Si usted causa una descarga de estática al tocar el televisor y éste deja de funcionar, desenchufe el televisor del tomacorriente CA y enchúfelo nuevamente. El televisor debe regresar a su operación normal.

NS-15LCD 15" LCD TV

INSIGNIA

Cuidado

Este televisor utiliza un adaptador de alimentación CA que tiene un enchufe polarizado con una espiga ancha y otra angosta. El enchufe entrará únicamente en tomacorrientes polarizados con las ranuras correspondientes. Este es un mecanismo de seguridad para reducir la posibilidad de choque eléctrico. Si el enchufe no entra en el tomacorriente, probablemente es un tomacorriente antiguo sin polarización que debe ser reemplazado por un electricista calificado y con licencia. No lime la espiga ancha del enchufe, ni use un adaptador para hacer que el enchufe entre en el tomacorriente. Esto anularía el mecanismo de seguridad y podría exponerle a un choque eléctrico.

No manipule el cable de alimentación con manos húmedas.

No jale el cable del adaptador de alimentación CA cuando lo desconecte del tomacorriente de CA. Sujete el enchufe.

Si se derrama agua sobre su televisor, desconecte el adaptador de alimentación CA inmediatamente y lleve el televisor a un centro de servicio autorizado para ser reparado.

Conexión de la antena

La impedancia de la entrada de antena de este televisor es de 75 ohmios. El cable coaxial de 75 ohmios de VHF/UHF se puede conectar al toma de la antena directamente. Si el cable de la antena es un cable plano de 300 ohmios, utilice un convertidor de 300 ohmios/75 ohmios para conectar el cable al toma de la antena.

Cuidado

Por su seguridad y para evitar daños al televisor, desconecte el cable de la antena del conector ANT antes de moverlo.

Nota

- Recomendamos el cable coaxial de 75 ohmios para eliminar interferencias e imágenes dobles debido a las distintas impedancias de entrada de la antena.

- No se deben atar el cable o la antena con el cable de alimentación.

Conexión a un toma de pared

Conecte el televisor al toma de antena montado en pared con un cable RF de 75 ohmios (disponible comercialmente).

INSIGNIA

NS-15LCD 15" LCD TV

Conexión a un cable de antena

Nota

Antes de conectar la antena al toma ANT del televisor, verifique que la clavija no esté doblada. Si está doblada, enderece la clavija y luego conecte el cable en el conector ANT del televisor.

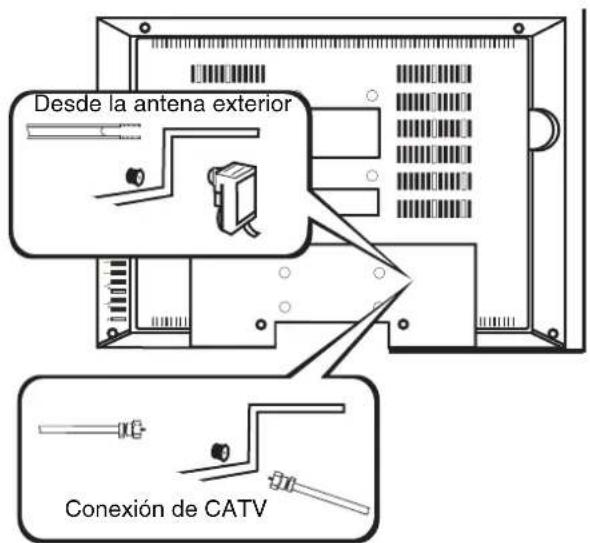

Desde la antena exterior Conexión de CATV

Usando una caja de cable o de satélite

Si su servicio de cable le proporciona una caja conversora, o si usa un sistema de satélite, puede conectarla a su televisor con un cable RF de 75 ohmios (disponible comercialmente).

La selección de canales debe ser hecha con la caja conversora o de satélite, así que los canales no se puedan cambiar usando el control remoto de este televisor.

Realizando conexiones externas

Puede conectar este televisor a su equipo de audio/video.

Para realizar conexiones externas:

• Asegúrese de apagar todos los componentes en el sistema antes de conectar otro componente.
• Refiérase al manual del usuario del equipo que se conectará al televisor.

NS-15LCD 15" LCD TV

INSIGNIA

Conexión a una entrada externa

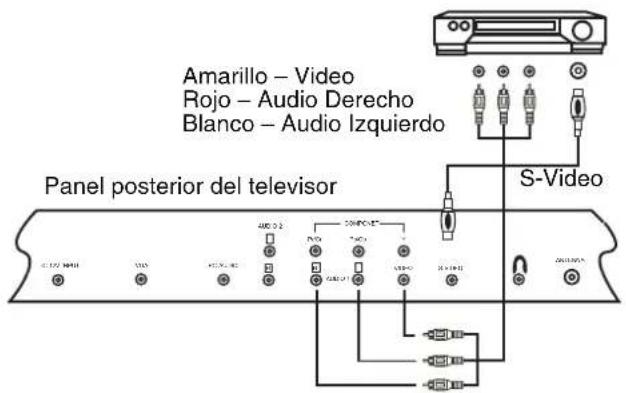

Amarillo - Video Rojo - Audio Derecho Blanco - Audio Izquierdo Panel posterior del televisor S-Video

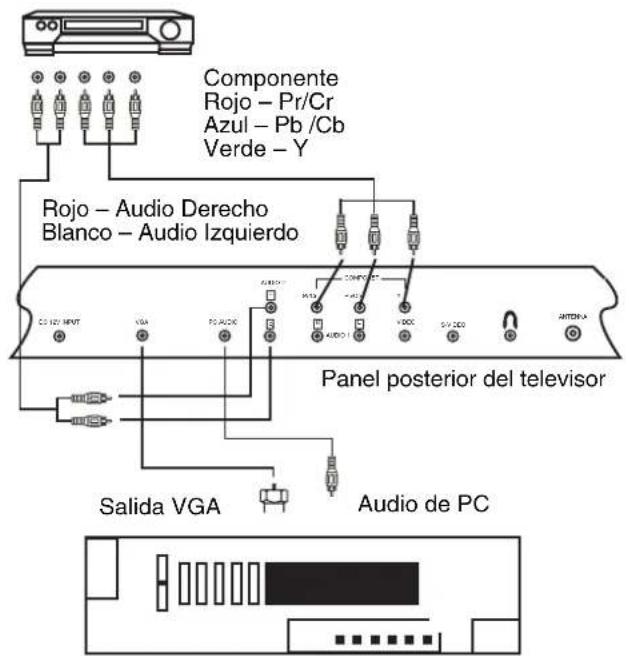

Componente Rojo - Pr/Cr Azul - Pb /Cb Verde - Y Rojo - Audio Derecho Blanco - Audio Izquierdo Panel posterior del televisor Salida VGA Audio de PC

Instalación de las pilas del control remoto

El control remoto necesita dos pilas AAA (no incluidas). Recomendamos cambiar las pilas cada año, o cuando la operación del control remoto sea intermitente o insatisfactoria. Reemplace las pilas originales con pilas AAA nuevas. No mezcle pilas viejas y nuevas o de diferentes tipos.

INSIGNIA™

NS-15LCD 15" LCD TV

Para instalar las pilas:

1 Extraiga la cubierta del compartimiento de las pilas.
2 Inserte dos pilas AAA en el portapilas, alineando la polaridad indicada en el compartimiento de pilas. Pilas conectadas al revés pueden dañar el dispositivo.
3 Vuelva a colocar la cubierta del compartimiento de las pilas.

Cuidado

• Use sólo el tamaño y tipo de pilas especificados.
• No combine diferentes tipos de pilas (por ej., alcalinas y carbón-zinc) ni tampoco pilas usadas con nuevas.
• Si el dispositivo no se usará por un periodo de tiempo extensivo, se deben extraer las pilas para evitar daños o lesiones causadas por el posible derrame del ácido de las mismas.
• No intente recargar pilas que no están diseñadas para ser recargadas. Se pueden sobrecalentar y rajarse.

Nota

Las pilas nunca se deben tirar o quemar. Siempre deshagace de las pilas de acuerdo a las regulaciones locales relacionadas con deshechos químicos.

Uso del TV

Operación Básica

Para ver TV:

1 Enchufe el adaptador de alimentación CA en un tomacorriente de alimentación estándar.
2 Conecte el cable del adaptador de CA en el conector de alimentación del televisor.
3 Presione el botón POWER (Encendido) para encender el televisor. La luz indicadora de alimentación en el televisor cambia de rojo a verde.
4 Presione el botón CH △ o ▽ para cambiar el canal. - O -
Presione los botones numéricos para ingresar el número de canal directamente.
5 Presione el botón VOL ◀ o ▷ para ajustar el volumen al nivel que desea.
6 Presione el botón MUTE (Silenciar) para silenciar inmediatamente el sonido. Presiónelo de nuevo para restaurar el nivel de volumen anterior.
7 Presione el botón DISPLAY (Visualización) para mostrar el número del canal actual en la pantalla.

NS-15LCD 15" LCD TV

INSIGNIA

8 Presione el botón AUDIO en el control remoto para acceder la configuración del modo de sonido, luego presione repetidamente el botón AUDIO para seleccionar el ajuste que desea entre los siguientes:

• Standard (Estándar)
  • Memory (Memoria)
• News (Noticias)
• Music (Música)

Estos ajustes también se encuentran en el menú Sound (Sonido).

9 Presione el botón PICTURE (Imagen) en el control remoto para acceder la configuración del modo de imagen, luego presione repetidamente el botón PICTURE para seleccionar el ajuste que desea entre los siguientes:

• Standard (Estándar)
  • Memory (Memoria)
• Soft (Suave)
  • Dynamic (Dinámico)

Estos ajustes también se encuentran en el menú Picture (Imagen).

10 Presione el botón RECALL (Regresar) para ir al canal anterior.

11 Presione el botón POWER nuevamente para apagar el televisor.

Nota

En el modo TV, AV, S-Video o de Componente, el televisor ingresa al modo Standby después de cinco minutos si no señal o entrada alguna. En el modo VGA, el televisor ingresa al modo Standby después de 45 segundos.

Para ver un canal de cable o satélite:

- Si el televisor está conectado a una caja de cable o de satélite, presione el botón CH ▲ o ▼ para seleccionar CH3 (Canal 3) o CH4 (Canal 4) de acuerdo al ajuste del canal de salida del dispositivo y luego seleccione el canal que desea en ese dispositivo.

Para visualizar de una entrada externa:

- Cuando se conecta equipo externo a los tomas de entrada AUDIO/VIDEO, presione repetidamente el botón INPUT (Entrada) en el control remoto para seleccionar entre las fuentes de entrada disponibles:

• TV
• AV
• S - V i d e o
- Componente
• VGA

INSIGNIA

NS-15LCD 15" LCD TV

Configuración básica

Para seleccionar la fuente:

1 Presione el botón MENU (Menú). Se abrirá el menú principal.

2 Presione el botón CH △/▽ para seleccionar Tuner, luego presione el botón VOL △ para abrir el menú Tuner (Sintonizador). Se abrirá el menú Tuner (Sintonizador).

3 Presione el botón CH △/▽ para seleccionar Source (Fuente), luego presione el botón VOL ◀/▷ para seleccionar Cable o Air (Aire).

4 Presione el botón MENU (Menú) dos veces para salir.

Configuración de canales

Su TV puede memorizar todos los canales disponibles para los canales de antena y de cable. Después de que se memoricen todos los canales disponibles, presione el botón CH △/▽ para ver los canales.

Para usar la búsqueda automática para configurar los canales:

1 Presione el botón MENU (Menú). Se abrirá el menú principal.

2 Presione el botón CH △/▽ para seleccionar Tuner, luego presione el botón VOL ▶ para abrir el menú Tuner (Sintonizador). Se abrirá el menú Tuner (Sintonizador).

3 Presione el botón CH △/▽ para seleccionar Auto Search (Búsqueda Automática), luego presione el botón VOL ▷ para abrir el menú Auto Search (Búsqueda Automática).

El televisor sintonizará automáticamente desde las frecuencias bajas hasta las altas, y todos los canales que se encuentren se guardarán en la memoria automáticamente.

Notas

• Cuando use el televisor por la primera vez, deberá usar la función Auto Search para memorizar los canales de televisión disponibles en su área.
• El control INPUT (Entrada) debe estar en TV para usar la función Auto Search.

Para mostrar el canal actual:

1 Presione el botón MENU (Menú). Se abrirá el menú principal.
2 Presione el botón CH △/▽ para seleccionar Tuner, luego presione el botón VOL ▶para abrir el menú Tuner (Sintonizador). Se abrirá el menú Tuner (Sintonizador).
3 Presione el botón CH- para seleccionar Channel (Canal). Se mostrará el canal actual.

Para eliminar un canal:

1 Presione los botones numéricos para seleccionar el canal que desea eliminar.
2 Presione el botón MENU (Menú). Se abrirá el menú principal.
3 Presione el botón CH △/▽ para seleccionar Tuner, luego presione el botón VOL ▶para abrir el menú Tuner (Sintonizador). Se abrirá el menú Tuner (Sintonizador).
4 Presione el botón CH △/▽ para seleccionar Delete CH (Eliminar Canal), luego presione VOL ◀/▷ para seleccionar Yes (Sí).

Para restaurar un canal eliminado:

1 Presione los botones numéricos para seleccionar el canal que desea restaurar.
2 Presione el botón MENU (Menú). Se abrirá el menú principal.
3 Presione el botón CH △/▽ para seleccionar Tuner, luego presione el botón VOL ▶para abrir el menú Tuner (Sintonizador). Se abrirá el menú Tuner (Sintonizador).
4 Presione el botón CH △/▽ para seleccionar Delete CH (Eliminar Canal), luego presione VOL ◀/▷ para seleccionar No.

Para bloquear un canal:

1 Presione los botones numéricos para seleccionar el canal que desea bloquear.
2 Presione el botón MENU (Menú). Se abrirá el menú principal.
3 Presione el botón CH △/▽ para seleccionar Tuner, luego presione el botón VOL k para abrir el menú Tuner (Sintonizador). Se abrirá el menú Tuner (Sintonizador).
4 Presione el botón CH △/▽ para seleccionar Channel Lock (Bloqueo de Canales), luego presione VOL ◀/▷ para seleccionar On (Activado).
5 Apague el televisor, espere cinco segundos y vuelva a encenderlo. El canal se ha bloqueado.

INSIGNIA™

NS-15LCD 15" LCD TV

Notas

Si el bloqueo de niños se encuentra en Off (Desactivado), el bloqueo de canales no se encuentra disponible. Para más información sobre los controles paternales, refiérase a "Para hacer ajustes al Chip-V." en la paginá 80.

Para ver un canal bloqueado:

- Ingrese la contraseña de guía paternal establecida. (Refiérase a "Para hacer ajustes al Chip-V:" en la paginá 80.)

Para desbloquear un canal:

1 Ingrese al submenú P.Guide (Guía Paternal), seleccione Child Lock (Bloqueo de niños), luego presione VOL ◀/▷ para cambiar el ajuste a Off (Desactivado). (Refiérase a "Para hacer ajustes al Chip-V:" en la paginá 80.)

- O -

Ingrese al submenú Tuner (Sintonizador), seleccione Channel Lock (Bloqueo de canales), luego presione VOL ◀/▷ para cambiar el ajuste a Off (Desactivado). (Refiérase a "Para bloquear un canal:" en la paginá 75.)

Ajuste fino

Puede ajustar finamente la recepción de su televisor si la imagen o el sonido no son de su agrado.

Para usar el ajuste fino manual:

1 Presione el botón MENU (Menú). Se abrirá el menú principal.

2 Presione el botón CH △/▽ para seleccionar Tuner, lue presione el botón VOL ◀ para abrir el menú Tuner (Sintonizador). Se abrirá el menú Tuner (Sintonizador).

3 Presione el botón CH △/▽ para seleccionar Fine tune (Ajuste fino), luego presione VOL ◀/▷ para sintonizar el televisor. Si decide usar el ajuste fino manual, se desactivará la función AFT (Sintonización fina automática).

Para usar AFT (sintonización fina automática):

1 Presione el botón MENU (Menú). Se abrirá el menú principal.

2 Presione el botón CH △/▽ para seleccionar Tuner, luego presione el botón VOL ▶ para abrir el menú Tuner (Sintonizador). Se abrirá el menú Tuner (Sintonizador).

3 Presione el botón CH △/▽ para seleccionar AFT, luego presione VOL ◀/▽ para seleccionar On (Activado).

NS-15LCD 15" LCD TV

INSIGNIA

Ajuste de la imagen

Para ajustar la imagen:

1 Presione el botón MENU (Menú). Se abrirá el menú principal.
2 Presione el botón CH △/▽ para seleccionar Picture (Imagen), luego presione el botón VOL ◀ para abrir el menú Picture (Imagen). Se abre el menú Picture (Imagen).

Picture Mode Brightness 45 Contrast 35 Sharpness 50 Color 50 Tint 50 Soft

3 Presione el botón CH △/▽ para seleccionar el elemento de la imagen que desea ajustar, luego presione el botón VOL ◀/▷ para ajustarlo.

Opción de Imagen Función

Brightness (Brillo) Ajusta la claridad o la oscuridad.
Contrast (Contraste)	Ajusta el balance entre los colores oscuros y los blancos.
Sharpness (Nitidez)	Ajusta el balance entre suave y nítido.
Color Ajusta el balance de color.
Tint (Tono) Ajuste el balance de tono.

Ajuste del sonido

Para ajustar el sonido:

1 Presione el botón MENU (Menú). Se abrirá el menú principal.
2 Presione el botón CH △/▽ para seleccionar Sound (Sonido), luego presione el botón VOL △ para abrir el menú Sound (Sonido). Se abrirá el menú Sound (Sonido).

Sound Mode Memory Treble 50 Bass 50 Balance 50 MTS MONO

INSIGNIA

NS-15LCD 15" LCD TV

3 Presione el botón CH △/▽ para seleccionar la opción que desea ajustar, luego presione el botón VOL ◀ para ajustarlo.

Opción de sonido Ajustes	disponibles
Treble [Agudos] (ajusta la intensidad de las notas agudas)	variable
Bass [Graves] (ajusta la intensidad de las notas graves)	variable
Balance (ajusta el balance entre los altavoces derecho e izquierdo).	variable
MTS (selecciona el tipo de señal de sonido) Si la señal es BTSC Americana, el MTS se configura automáticamente	MonoStereo (Estéreo)SAP

Configuración de las opciones de OSD (visualización de pantalla)

Para ajustar las opciones de OSD:

1 Presione el botón MENU (Menú). Se abrirá el menú principal.
2 Presione el botón CH △/▽ para seleccionar Settings (Ajustes), luego presione el botón VOL /▶para abrir el menú Settings (Ajustes). Se abrirá el menú Settings (Ajustes).

Osd Size Osd Timer OSD H.Position 50 OSD V.Position 50 Sleep timer 0min Remaining Time 0

3 Presione el botón CH △/▽ para seleccionar la opción de OSD que desea ajustar, luego presione el botón VOL ◀ para seleccionar el ajuste que desea.

Opción de OSD Ajustes disponibles
OSD timer [Temporizador de OSD] (el tiempo que el OSD se mostrará en la pantalla)	5 sec (segundos)15 sec (segundos)30 sec (segundos)60 sec (segundos)90 sec (segundos)Never (Nunca)

NS-15LCD 15" LCD TV

INSIGNIA

Opción de OSD Ajustes disponibles
OSD H. Position [Posición horizontal del OSD] (para ajustar la posición horizontal del OSD)	variable
OSD V. Position [Posición vertical del OSD] (para ajustar la posición vertical del OSD)	variable
Sleep timer [temporizador de apagado automático] (para ajustar el tiempo que el televisor se mantiene encendido desde el momento en que se hace el ajuste)	0 min .1 0 min .3 0 min .6 0 min .9 0 min .120 min.

Notas

• También puede usar el botón SLEEP en el control remoto para ajustar el temporizador de apagado automático.
  Después de que se ajusta el temporizador, puede ver el tiempo que resta en la pantalla.
• El temporizador de apagado automático se cancela si apaga el televisor o si hay una falla de energía.

Ajustando las opciones de función

Para ajustar las opciones de función:

1 Presione el botón MENU (Menú). Se abrirá el menú principal.
2 Presione el botón CH △/▽ para seleccionar Function (Función), luego presione el botón VOL ◀ para abrir el menú Function (Función). Se abrirá el menú Function (Función).

3 Presione el botón CH △/▽ para seleccionar la función que desea ajustar, luego presione el botón VOL ▷/◀ para seleccionar el ajuste que desea.

Función Ajustes disponibles
Language [Idioma] (ajusta el idioma del menú)	English (Inglés)French (Francés)Spanish (Español)

INSIGNIA™

NS-15LCD 15" LCD TV

Función Ajustes disponibles
Background [Fondo] (ajusta la opacidad del fondo del menú)	Translucent (Traslucido)Opaque (Opaco)
Screensaver(Salvapantallas)	On (Activado)Off (Desactivado)
P.Guide[Guía Paternal] (para acceder los ajustes de guía paternal) Refiérase a “Para hacer ajustes al Chip-V.” en la paginá 80.	Ingrese la contraseña para acceder los ajustes del submenú del Chip-V. La contraseña predeterminada es 1980.
CCD (selecciona el modo de subtítulos codificados)	T1T2T3T4CC1CC2CC3CC4Off (Desactivado)

Para hacer ajustes al Chip-V:

1 Presione el botón MENU (Menú). Se abrirá el menú principal.
2 Presione el botón CH △/▽ para seleccionar Function (Función), luego presione el botón VOL ▲ para abrir el menú Function (Función). Se abrirá el menú Function (Función).
3 Presione el botón CH △/▽ para seleccionar P.Guide (Guía Paternal), luego use los botones numéricos para ingresar su contraseña. Se abrirá el menú P.Guide (Guía Paternal).

4 Presione el botón CH △/▽ para seleccionar la función que desea ajustar, luego presione el botón VOL ◀/▷ para seleccionar el ajuste que desea.

Función Ajustes disponibles
New Password [Contraseña nueva] (úsela para ingresar una contraseña nueva)	Utilice los botones numéricos para ingresar la contraseña nueva.
Child Lock [Bloqueo de niños] (ajuste para permitir que se pueda restringir que se vea un canal específico) (Refiérase a “Para bloquear un canal:” en la paginá 75 para bloquear un canal determinado.)	On (Activado) – cuando se activa, apague el televisor por 5 segundos y luego vuelva a encenderlo. El submenú Tuner (Sintonizador) ahora requiere una contraseña para accederlo.Off (Desactivado)
Age [Edad] (ajusta el rango de edad de los controles paternales que desea)	Off (Desactivado)Child (Niño)Youth (Joven)Young Adult (Adulto Joven)Adult only (Solo adultos)Custom (Personalizado)
Los ajustes siguientes solo están disponibles si Age (Edad) se ajusta a Custom (Personalizado). Para cualquier otro ajuste, los siguientes se ajustan con una clasificación de fábrica.
TV Rating [Ajuste de TV] (abre un submenú con las opciones a la derecha.Presione el botón CH△/▽ para seleccionar la clasificación que desea establecer.)	T V - YT V - Y 7T V - GT V - PG T V - 1 4T V - M A
Submenú TV Rating (Clasificación de TV)Cuando ha seleccionado la clasificación de TV que desea, presione el botón VOLkpara seleccionar tipos específicos de material dentro de esa clasificación para bloquearlos (B) o verlos (V).Presione el botón RECALL (Regresar) para cambiar entre B y V.Presione el botón MENU (Menú) en el control remoto o en el TV para salir.	D – Dialogo insinuanteFV – Violencia de fantasíaL – Lenguaje fuerteS – Situaciones sexualesV – Violencia

INSIGNIA™

NS-15LCD 15" LCD TV

Función Ajustes disponibles
MPAA Rating [Clasificación de MPAA] (ajusta la clasificación de la Motion Picture Association of America)	Off (Desactivado)GPGPG - 1 3RNC-17X
Can.English [Canadiense en inglés ] (ajusta la clasificación canadiense en inglés)	ECC8+GPG14+18+
Can.French [Canadiense en francés] (ajusta la clasificación canadiense en francés)	EGG8+13+16+18+

Configuración en modo de componentes

Para ajustar en el modo de componentes:

1 Presione el botón MENU (Menú). Se abrirá el menú principal.
2 Presione el botón CH △/▽ para seleccionar Window (Ventana), luego presione el botón VOL ◀ para abrir el menú Window (Ventana). Se abrirá el menú Window (Ventana).

Auto control Phase Clock H. Position V. Position Temp Red Green Blue Off 80 60 50 20 70 80 60 60

3 Presione el botón CH △/▽ para seleccionar el ajuste, luego presione el botón VOL ▲ para ajustarlo.

Nota

La función Auto Config (configuración automática) no está disponible en el modo de componentes.

NS-15LCD 15" LCD TV

INSIGNIA

Configuración el modo VGA

La resolución nativa de este televisor es de 1024 × 768, así que su computadora deberá ser configurada con esta resolución cuando la conecte al televisor.

Este televisor solamente soporta frecuencias de refresco de hasta 60 Hz, así que configure su computadora de acuerdo. Si la configura con algo más alto, la pantalla parpadeará.

Para ajustar en el modo de VGA:

1 M E N U (Menú). Se abrirá el menú principal.

2 Presione el botón CH △/▽ para seleccionar Window (Ventana), luego presione el botón VOL ◀ para abrir el menú Window (Ventana). Se abrirá el menú Window (Ventana).

3 Presione el botón CH △/▽ para seleccionar el elemento que desea ajustar, luego presione el botón VOL ◀/▷ para seleccionar el ajuste.

Nota

Los ajustes de Phase (Fase) y Clock (Reloj) se deben ajustar hasta que obtenga una buena imagen.

Si encuentra problemas cuando configure los ajustes, configure Auto Config como Off (Desactivado), y luego regréselo a On (Activado). El televisor restaura su configuración original.

INSIGNIA

NS-15LCD 15" LCD TV

Especificaciones

Tipo de pantalla LCD a color tipo TFT
Tipo de píxel Banda RGB
Tamaño de pantalla activa	15 pulgadas en diagonal
Resolución máxima	1024 × 768
Rango de frecuencia	Antena 2-69CATV 1-125
Sistema receptor de TV	NTSC-M
Entrada de antena RF	75 Ohmios (no equilibrado)
Salida de audio 1 W × 2
Control remoto Infrarrojo, acceso directo (2 pilas AAA)
Fuente de alimentación	100-240 V CA, 50/60 Hz (adaptador)12 V CC, 3 A (TV)
Consumo de energía	36 W
Dimensiones (Ancho × Profundidad × Alto)	TV con la base — 18.3" × 6.8" × 13.3" (46.48 × 17.27 × 33.78 cm)TV sin la base — 18.3" × 2.8" × 12.1" (46.48 × 7.11 × 30.73 cm)Control remoto — 2.1" × 6.9" × 0.95" (5.33 × 17.53 × 2.41 cm)
Peso 10.3 lb. (4.67 kg) (TV)0.18 lb. (0.08 kg) (control remoto)
Temperatura en operación	32 °F a 104 °F (0 °C a 40 °C)

Solución de Problemas

Use la lista de verificación siguiente para resolver problemas que surjan con su televisor. Muchos problemas resultan de ajustes incorrectos y no del mal funcionamiento del televisor. Póngase en contacto con su centro de servicio autorizado si el problema persiste. Verifique que todas las conexiones estén bien hechas al utilizar la unidad con otros dispositivos.

Problema Solución
No hay alimentación eléctrica	Verifique que el adaptador de alimentación CA esté conectado a un tomacorriente de CA.Verifique que el televisor esté encendido.
Imagen y sonido deficientes	Pruebe otro canal.Ajuste la antenaRevise todas las conexiones de los cables.
No hay imagen o sonido	Pruebe otro canal.Verifique que el adaptador de alimentación CA esté conectado a un tomacorriente de CA.Verifique que la antena esté conectada correctamente.Presione INPUT (Entrada) para seleccionar el modo del TV y luego pruebe otra función del TV.
No hay sonido o sonido deficiente	Ajuste el control de volumen en el control remoto o en el televisor.Presione MUTE (Silenciar) para restaurar el sonido.Revise el control de volumen del equipo conectado a su televisor.
No hay color, o los colores o tonos no son los correctos	Verifique que el programa se transmite a color. Pruebe un canal diferente. Si trabaja, entonces el problema puede ser la señal de la estación transmisora.Verifique que la antena se encuentra conectada correctamente al toma en la parte posterior del televisor.Si se usa una antena exterior, revise si hay un alambre quebrado.Ajuste los controles de Color o Tint (Tono).
La imagen se desplaza verticalmente o líneas o bandas aparecen en la imagen	Pruebe un canal diferente. Si trabaja, entonces el problema puede ser la señal de la estación transmisora.Revise todas las conexiones de los cables.Verifique si hay interferencia local.
Imagen o sonido distorsionado, o una imagen borrosa	Pruebe un canal diferente. Si trabaja, entonces el problema puede ser la señal de la estación transmisora.Verifique la dirección de la antena, la ubicación y las conexiones.

INSIGNIA™

NS-15LCD 15" LCD TV

El control remoto no funciona	Asegúrese de que el cable de alimentación esté conectado al tomacorriente de CA.Revise las pilas en el control remoto.Apunte el control remoto directamente al sensor del control remoto. Si es necesario, retire los obstáculos entre el sensor y el control remoto.Asegúrese de se encuentra dentro del rango del televisor.
La imagen no está centrada en la pantalla	Ajuste los controles de H.Position (Posición Horizontal) y V.Position (Posición Vertical) (sólo en os modos de Componentes o VGA).

Nota

El panel LCD en este televisor esta fabricado para proveer muchos años de vida útil. Ocasionalmente unos cuantos píxeles inactivos pueden aparecer como un punto fijo color azul, verde o rojo. Esto no se debe considerar un defecto de la pantalla LCD.

Problemas de imagen comunes

Imagen con nieve – Una imagen con nieve se causa normalmente por una señal débil. Ajuste la antena o instale un amplificador de antena.

Imágenes dobles o "fantasmas" – Las imágenes dobles se causan normalmente por reflexiones de edificios altos. Ajuste la dirección de la antena o levántela a un nivel más alto.

Interferencia de ondas de radio – Los patrones de onda que se mueven en la pantalla son causados normalmente por transmisores de radio cerca de la unidad o por equipo receptor de onda corta.

Interferencia electrotérmica de alta temperatura – Patrones diagonales o de Herringbone aparecen en la pantalla, o parte de la imagen que no se ve, son causados normalmente por equipo electrotérmico de alta temperatura en un hospital cercano.

Nota

Si su televisor tiene uno de estos síntomas y tiene televisión por cable, se puede deber a problemas con la señal de la compañía de cable. Llame a su compañía de cable para obtener más información.

Mantenimiento

Limpieza del gabinete

Desconecte el enchufe de alimentación antes de limpiar su televisor. Limpie la pantalla y el gabinete con un paño limpio, seco y suave. Si se necesita limpiar más, limpie el panel frontal y otras superficies exteriores del televisor con un paño suave mojado en agua templada y exprimido.

Nunca use disolventes ni alcohol. No aplique líquido insecticida cerca del televisor. Ese tipo de productos químicos podrían dañar y decolorar las superficies expuestas.

NS-15LCD 15" LCD TV

INSIGNIA

Reparación del televisor

En caso de que su televisor deje de funcionar, no intente corregir el problema usted mismo. No existen partes reparables por el usuario en el interior. Apague el televisor, desconecte el cable de alimentación y llame a un Centro de Servicio Autorizado.

Avisos legales

Advertencia de FCC – Este equipo puede generar o usar energía de radiofrecuencia. Los cambios o modificaciones que se realicen a este equipo podrían causar interferencia perjudicial a menos que las modificaciones estén expresamente autorizadas en el manual de instrucciones. El usuario podría perder la autoridad de operar este equipo si se realiza un cambio o modificación no autorizada.

Declaración de cumplimiento con FCC

Este equipo ha sido sometido a pruebas y se ha determinado que satisface los límites establecidos para clasificarlo como dispositivo digital de Clase B de acuerdo con la Parte 15 del reglamento FCC. Estos límites se han establecido para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, usa y puede emitir energía de radiofrecuencia. Sí no se instala y usa de acuerdo con las instrucciones, este aparato puede causar interferencias perjudiciales a las comunicaciones de radio.

Sin embargo, no se garantiza que no ocurrirá interferencia en una instalación particular. Los cambios o modificaciones que se realicen a este equipo podrían causar interferencia perjudicial a menos que las modificaciones estén expresamente autorizadas en el manual de instrucciones. El usuario podría perder la autoridad de operar este equipo si se realiza un cambio o modificación no autorizada. Si el equipo causa interferencias perjudiciales en la recepción de la señal de radio o televisión, lo cual puede comprobarse encendiéndolo y apagándolo alternativamente, se recomienda al usuario corregir la interferencia mediante uno de los siguientes procedimientos:

• Cambie la orientación o la ubicación de la antena receptora.
• Aumente la distancia entre el equipo y el receptor.
• Conectar el equipo a un tomacorriente de un circuito distinto de aquel al que esta conectado el receptor.
• Solicite consejo al distribuidor o a un técnico experto en radio/TV para obtener ayuda.

Este dispositivo satisface la parte 15 del reglamento FCC. Su operación está sujeta a las dos condiciones siguientes:

• Este dispositivo no puede causar interferencia dañina, y
• Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que puedan causar una operación no deseada.

INSIGNIA™

NS-15LCD 15" LCD TV

Derechos de reproducción

© 2006 Insignia. Insignia y el logotipo de Insignia son marcas de comercio de Best Buy Enterprise Services, Inc. Otras marcas y nombres de productos son marcas de comercio o marcas registradas de sus dueños respectivos. Las especificaciones y características están sujetas a cambio sin aviso previo u obligación.

INSIGNIA™

Distribuido por Insignia™ Products

© 2006 productos Insignia

Todos los derechos reservados. Todos los demás productos y marcas son marcas comerciales registradas de sus respectivos dueños.
