MANUAL DE USUARIO PCN 752 THA(BK) HOTPOINT

• el modelo de la máquina (Mod.)

• el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje. ! No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos no originales. La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor. Ampliación de garantía Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT) Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y ecacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos especícos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

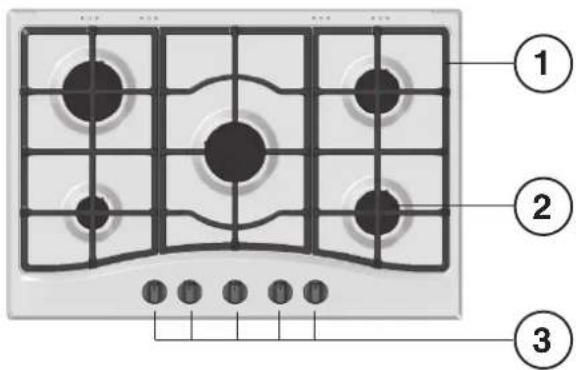

1. Parrillas de apoyo para RECIPIENTES DE COCCIÓN

3. Mandos de los QUEMADORES A GAS

4. Bujía de encendido de los QUEMADORES A GAS

5. DISPOSITIVO DE SEGURIDAD

• QUEMADORES A GAS: son de distintas dimensiones y potencias. Elija siempre el más adecuado para el diámetro del recipiente que va a utilizar.

• Mandos de los QUEMADORES A GAS para la regulación de la llama.

• Bujía de encendido de los QUEMADORES A GAS: permite el encendido automático del quemador.

• DISPOSITIVO DE SEGURIDAD: si se apaga accidentalmente la llama, interrumpe la salida de gas.

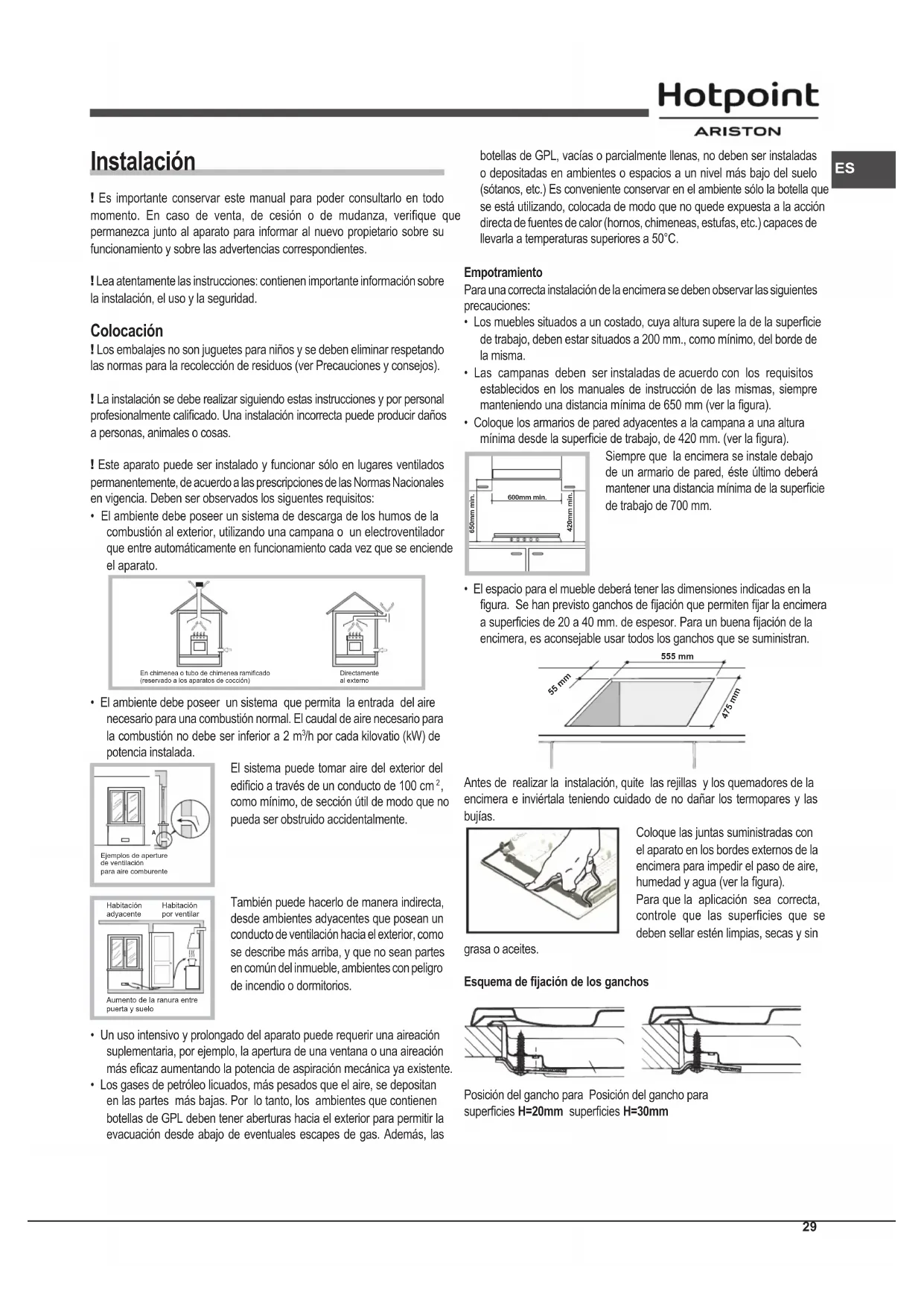

Instalación ! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes. ! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad. Colocación ! Los embalajes no son juguetes para niños y se deben eliminar respetando las normas para la recolección de residuos (ver Precauciones y consejos). ! La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calicado. Una instalación incorrecta puede producir daños a personas, animales o cosas. ! Este aparato puede ser instalado y funcionar sólo en lugares ventilados permanentemente, de acuerdo a las prescripciones de las Normas Nacionales en vigencia. Deben ser observados los siguentes requisitos:

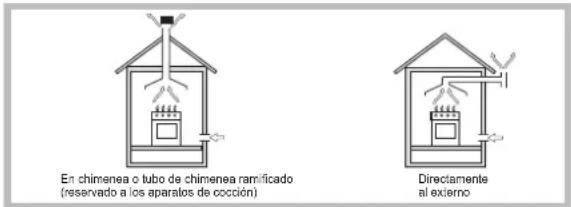

• El ambiente debe poseer un sistema de descarga de los humos de la combustión al exterior, utilizando una campana o un electroventilador que entre automáticamente en funcionamiento cada vez que se enciende el aparato. En chimenea o tubo de chimenea ramificado(reservado a los aparatos de cocción)Directamente al externo
• El ambiente debe poseer un sistema que permita la entrada del aire necesario para una combustión normal. El caudal de aire necesario para la combustión no debe ser inferior a 2 m

/h por cada kilovatio (kW) de potencia instalada. El sistema puede tomar aire del exterior del edicio a través de un conducto de 100 cm

como mínimo, de sección útil de modo que no pueda ser obstruido accidentalmente. También puede hacerlo de manera indirecta, desde ambientes adyacentes que posean un conducto de ventilación hacia el exterior, como se describe más arriba, y que no sean partes en común del inmueble, ambientes con peligro de incendio o dormitorios.

• Un uso intensivo y prolongado del aparato puede requerir una aireación suplementaria, por ejemplo, la apertura de una ventana o una aireación más ecaz aumentando la potencia de aspiración mecánica ya existente.

• Los gases de petróleo licuados, más pesados que el aire, se depositan en las partes más bajas. Por lo tanto, los ambientes que contienen botellas de GPL deben tener aberturas hacia el exterior para permitir la evacuación desde abajo de eventuales escapes de gas. Además, las

Ejemplos de aperture de ventilaciónpara aire comburenteAumento de la ranura entrepuerta y sueloHabitaciónadyacenteHabitación por ventilar botellas de GPL, vacías o parcialmente llenas, no deben ser instaladas o depositadas en ambientes o espacios a un nivel más bajo del suelo (sótanos, etc.) Es conveniente conservar en el ambiente sólo la botella que se está utilizando, colocada de modo que no quede expuesta a la acción directa de fuentes de calor (hornos, chimeneas, estufas, etc.) capaces de llevarla a temperaturas superiores a 50°C. Empotramiento Para una correcta instalación de la encimera se deben observar las siguientes precauciones:

• Los muebles situados a un costado, cuya altura supere la de la supercie de trabajo, deben estar situados a 200 mm., como mínimo, del borde de la misma.

• Las campanas deben ser instaladas de acuerdo con los requisitos establecidos en los manuales de instrucción de las mismas, siempre manteniendo una distancia mínima de 650 mm (ver la gura).

• Coloque los armarios de pared adyacentes a la campana a una altura mínima desde la supercie de trabajo, de 420 mm. (ver la gura). Siempre que la encimera se instale debajo de un armario de pared, éste último deberá mantener una distancia mínima de la supercie de trabajo de 700 mm.

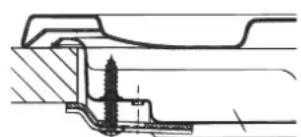

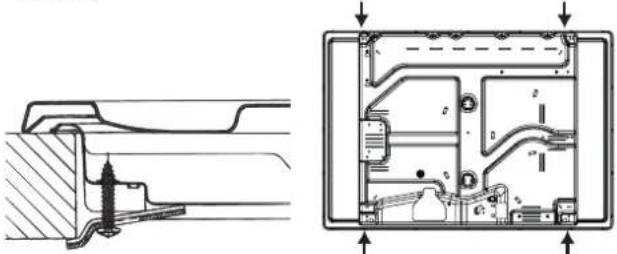

• El espacio para el mueble deberá tener las dimensiones indicadas en la gura. Se han previsto ganchos de jación que permiten jar la encimera a supercies de 20 a 40 mm. de espesor. Para un buena jación de la encimera, es aconsejable usar todos los ganchos que se suministran. 555 mm 55 mm 475 mm Antes de realizar la instalación, quite las rejillas y los quemadores de la encimera e inviértala teniendo cuidado de no dañar los termopares y las bujías. Coloque las juntas suministradas con el aparato en los bordes externos de la encimera para impedir el paso de aire, humedad y agua (ver la gura). Para que la aplicación sea correcta, controle que las superficies que se deben sellar estén limpias, secas y sin grasa o aceites. Esquema de jación de los ganchos Posición del gancho para Posición del gancho para supercies H=20mm supercies H=30mm 600mm min. 420mm min. 650mm min.30

Adelante Posición del gancho para Atrás supercies H=40mm ! Use los ganchos contenidos en el “paquete de accesorios”

• Cuando la encimera no se instale sobre un horno empotrado, es necesario introducir un panel de madera como aislamiento. El mismo deberá colocarse a una distancia mínima de 20 mm. de la pared inferior de la encimera. Aireación Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una supercie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las guras). 560 mm. 45 mm. Cuando la instalación se realice sobre un horno empotrado sin ventilación forzada de enfriamiento, se debe garantizar la presencia de tomas para la entrada y salida de aire que permitan una adecuada aireación en el interior del mueble (ver las guras). Conexión eléctrica Las encimeras que poseen cable de alimentación tripolar, se fabrican para funcionar con corriente alterna, a la tensión y frecuencia de alimentación indicadas en la placa de características (ubicada en la parte inferior de la encimera). El conductor de puesta a tierra del cable se distingue por los colores amarillo-verde. Cuando se realiza la instalación sobre un horno empotrado, la conexión eléctrica de la encimera y la del horno se deben realizar por separado, ya sea por razones de seguridad eléctrica, como para facilitar la eventual extracción del horno. Conexión del cable de alimentación eléctrica a la red Instale en el cable un enchufe normalizado para la carga indicada en la placa de características. En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente. ! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad. Antes de efectuar la conexión verique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características;

• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características;

• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples. ! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. ! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia). ! La empresa declina toda responsabilidad cuando estas normas no sean respetadas. Conexión de gas La conexión del aparato a la tubería o a la botella de gas se deberá efectuar de acuerdo a lo prescripto por las Normas Nacionales vigentes, sólo después de haber vericado que el mismo está regulado para el tipo de gas con el cual será alimentado. Si no es así, realice las operaciones indicadas en el párrafo “Adaptación a los distintos tipos de gas”. En el caso de alimentación con gas líquido, desde botella, utilice reguladores de presión conformes con las Normas Nacionales vigentes. ! Para un funcionamiento seguro, un adecuado uso de la energía y una mayor duración del aparato, verique que la presión de alimentación cumpla con los valores indicados en la tabla 1 “Características de los quemadores e inyectores”. Conexión con tubo rígido (cobre o acero) ! La conexión a la red de gas se debe efectuar de modo que no provoque esfuerzos de ningún tipo al aparato. En el tubo de alimentación del aparato se encuentra una unión en “L” orientable, cuya estanqueidad está asegurada por una junta. Si resultara necesario girar la unión, sustituya siempre la junta estanca (suministrada con el aparato). La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico. Conexión con tubo exible de acero inoxidable de pared continua con uniones roscadas La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico. La colocación de dichos tubos se debe efectuar de modo tal que su longitud, en condiciones de máxima extensión, no sea mayor que 2000 mm. Una vez realizada la conexión, verique que el tubo metálico exible no permanezca en contacto con partes móviles o no quede aplastado. ! Utilice exclusivamente tubos y juntas estancas conformes a la Normas Nacionales en vigencia.ES

Control de la estanqueidad ! Finalizada la instalación, controle la perfecta estanqueidad de todas las uniones utilizando una solución jabonosa pero nunca una llama. Adaptación a los distintos tipos de gas Para adaptar la encimera a un tipo de gas diferente de aquel para el que fue fabricada (indicado en la etiqueta jada en la parte inferior de la encimera o en el embalaje), es necesario sustituir los inyectores de los quemadores efectuando las siguientes operaciones:

1. Quite las parrillas de la encimera y extraiga los quemadores.

2. Desenrosque los inyectores utilizando una llave tubular de 7mm. y

sustitúyalos por los que se adapten al nuevo tipo de gas (ver tabla 1 “Características de los quemadores e inyectores”).

3. Vuelva a colocar las piezas realizando las operaciones en sentido

4. Al nalizar la operación, sustituya la anterior etiqueta de calibrado con la

correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica. Cambio de los picos en el quemador Triple corona

1. Quitar las rejillas y extraer los quemadores. El quemador está compuesto

por dos partes separadas (ver las guras) ;

2. Desenrosque los inyectores utilizando una llave tubular de 7 mm. Sustituir

los picos con los adecuados al nuevo tipo de gas (ver la tabla 1). Los dos inyectores tienen los mismos agujeros.

3. Colocar nuevamente en su posición todos los componentes siguiendo

las operaciones en sentido contrario al de la secuencia descripta arriba.

• Regulación de aire principal de los quemadores Los quemadores no necesitan de ninguna regulación de aire principal.

• Regulación de los mínimos

1. Lleve la llave hasta la posición de mínimo;

2. Quite el mando y accione el tornillo de

regulación situado en el interior o al costado de la varilla de la llave hasta conseguir una pequeña llama regular.

3. Verique que girando rápidamente el mando desde la posición de máximo

hasta la de mínimo, no se apaguen los quemadores.

4. En los aparatos provistos del dispositivo de seguridad (termopar), si dicho

dispositivo no funcionara con los quemadores al mínimo, aumente la capacidad de los mínimos utilizando para ello el tornillo de regulación.

5. Una vez efectuada la regulación, vuelva a colocar los precintos ubicados

en los by-pass con lacre o un material equivalente. ! En el caso de gas líquido, el tornillo de regulación deberá enroscarse a fondo. ! Al nalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica. ! Cuando la presión del gas utilizado sea distinta de la prevista (o variable), es necesario instalar, en la tubería de entrada, un regulador de presión conforme con las Normas Nacionales en vigencia. ver placa de características Conexiones eléctricas

PLACA DE CARACTERÍSTICAS

Este aparato es conforme con las siguientes Normas Comunitarias: - 2006/95/CE del 12/12/06 (Baja Tensión) y posteriores modificaciones - 2004/108/CE del 15/12/04 (Compatibilidad Electromagnética) y posteriores modificaciones - 93/68/CEE del 22/07/93 y posteriores modificaciones. - 2009/142/CE del 30/11/09 (Gas) y posteriores modificaciones - 2012/19/UE y posteriores modificaciones successives. Reglamento (UE) nº 66/2014, por el que se aplica la Directiva 2009/125/CE. Reglamento EN 30-2-1 ECODISEÑO32

Características de los quemadores e inyectores

Puesta en funcionamiento y uso ! En cada mando está indicada la posición del quemador a gas correspondiente. Quemadores a gas El quemador elegido se puede regular con el mando correspondiente de la siguiente manera: ● Apagado Máximo Mínimo Para encender uno de los quemadores, acerque al mismo una llama o un encendedor, pulse a fondo y gire el mando correspondiente en sentido antihorario hasta la posición de máxima potencia. En los modelos que poseen dispositivo de seguridad es necesario mantener presionado el mando durante 2-3 segundos aproximadamente hasta que se caliente el dispositivo que mantiene automáticamente encendida la llama. En los modelos que poseen bujía de encendido, para encender el quemador elegido, pulse a fondo y gire el mando correspondiente en sentido antihorario hasta la posición de máxima potencia. ! Si se apagara accidentalmente la llama del quemador, cierre el mando y vuelva a intentar encenderlo después de 1 minuto, como mínimo. Para apagar el quemador es necesario girar el mando en sentido horario hasta el apagado (correspondiente al símbolo “●”). Consejos prácticos para el uso de los quemadores Si desea obtener el máximo rendimiento, es útil recordar lo siguiente:

• Utilice recipientes adecuados para cada quemador (ver la tabla) con el n de evitar que las llamas sobresalgan por el fondo de los recipientes.

• Utilice siempre recipientes con el fondo plano y con tapa.

• Cuando se produce la ebullición, gire el mando hasta la posición de mínimo. Rápido Reducido (RR)Semi Rápido (S)Auxiliar (A)Corona Triple (TC)Ultrarrápido (UR)Ø Diámetro Recipientes (cm)Quemador24 - 2616 - 2010 - 1424 - 2624 - 26Ollas que deben utilizarse en placas de 75 cm Para identicar el tipo de quemador ver los diseños presentes en el párrafo “Características de los quemadores y boquillas”.

• Para obtener la máxima estabilidad, asegurarse de que los soportes para los recipientes de cocción estén colocados correctamente y de que cada recipiente se encuentre en posición central sobre el quemador.

• Asegurarse de que los mangos de los recipientes de cocción estén alineados con una de las barras de apoyo del soporte de los recipientes.

• Colocar los mangos de los recipientes de cocción de manera tal que no sobresalgan con respecto al lado delantero de la encimera. El aspecto más variable en cuanto a estabilidad de las cacerolas a menudo es la cacerola en sí (o su colocación durante el uso). Unas cacerolas bien equilibradas, con fondo plano, centradas sobre el quemador, con el mango alineado con una barra de la parrilla, ofrecen obviamente la máxima estabilidad. Precauciones y consejos ! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Seguridad general

• Este aparato se reere a un aparato empotrable de clase 3.

• Para su correcto funcionamiento, los aparatos a gas necesitan un regular cambio de aire. Verique que en su instalación se respeten los requisitos contenidos en el párrafo correspondiente a la “Colocación”.

• Las instrucciones son válidas sólo para los países de destino, cuyos símbolos guran en el manual y en la placa de características.

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.

• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.

• No toque la máquina descalzo o con las manos y pies mojados o húmedos.

• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.

• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.

• No obstruya las aberturas de ventilación y de eliminación del calor.

• Controle siempre que los mandos estén en la posición “●”/“○” cuando no se utiliza el aparato.

• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.

• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.

• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).

• Verique que los mangos de las ollas estén siempre dirigidos hacia dentro de la encimera para evitar que sean chocados accidentalmente.

• No cierre la tapa de vidrio (si existe) cuando los quemadores o la placa eléctrica todavía están calientes.

• No deje encendida la placa eléctrica sin ollas.

• No utilice ollas inestables o deformadas.

• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.

• Evitar que los niños jueguen con el aparato.

• El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia. Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

• En base a la Norma europea 2012/19/UE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto34

en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo. Ahorrar y respetar el medioambiente

• Cocine los alimentos en ollas o sartenes cerrados con tapas que ajusten bien y usen la menor cantidad de agua posible. Cocinar sin la tapa, aumentará enormemente el consumo de energía.

• Utilice ollas y sartenes completamente planos.

• Si usted está cocinando algo que toma mucho tiempo, vale la pena usar una olla a presión, que es dos veces más rápido y ahorra un tercio de la energía. Mantenimiento y cuidados Cortar la corriente eléctrica Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica. Limpieza de la supercie de la placa

• Todas las partes esmaltadas y vitricadas deben limpiarse con agua tibia y una solución de jabón neutro.

• Las supercies de acero inoxidable pueden mancharse debido a la cal del agua o al uso de detergentes abrasivos que se dejan en contacto durante mucho tiempo. Limpie los restos de alimentos (agua, salsas, café, etc.) antes de que se sequen.

• Limpie la placa con agua tibia y detergente neutro y séquela a fondo con un paño suave o una gamuza. Limpie los restos de alimentos quemados con productos especícos para supercies de acero inoxidable.

• Para las supercies de acero inoxidable utilice solo un paño suave o una esponja.

• No utilice productos abrasivos o corrosivos, limpiadores con cloro ni estropajos metálicos.

• No utilice aparatos de limpieza con vapor.

• No emplee productos inamables.

• No deje sustancias ácidas o alcalinas, como vinagre, mostaza, sal, azúcar o zumo de limón sobre la placa. Limpieza de las piezas de la placa

• Limpie las partes esmaltadas y vitricadas con un paño suave o una esponja.

• Para limpiarlas, es necesario quitar las parrillas, las tapas y los quemadores.

• Limpie estos accesorios a mano con agua tibia y detergente no abrasivo, quite con cuidado los residuos de alimentos y compruebe que las aberturas de los quemadores no están obstruidas.

• Enjuague y seque con cuidado.

• Vuelva a colocar los quemadores y las tapas en su sitio.

• Al colocar las parrillas, asegúrese de que el área de las parrillas donde se apoyan las ollas está alineada con el quemador.

• Los modelos equipados con dispositivo de encendido eléctrico y dispositivos de seguridad requieren una limpieza exhaustiva del extremo de la bujía para asegurarse un funcionamiento correcto. Compruebe estos elementos con frecuencia y si fuera necesario, límpielos con un paño húmedo. Los restos de alimentos quemados deben eliminarse con un palillo o una aguja. ! Para evitar daños al dispositivo de encendido eléctrico, no lo utilice si los quemadores están fuera de su alojamiento. Consejos para la limpieza para las placas con el logo Para quitar cualquier tipo de mancha es suciente pasar un trapo liso, humedecido con agua caliente. Para un mayor grado de suciedad se aconseja la utilización de un jabon estándar para platos que, junto a un trapo humedecido con agua caliente, garantizará un resultado de limpieza perfecto. ! Está prohibido utilizar detergentes agresivos y esponjas ásperas, ya que podrían dañar de manera irreversible el tratamiento especial de protección, causando la formación de manchas y aureolas imposibles de eliminar. Mantenimiento de las llaves de gas Con el tiempo puede suceder que una llave se bloquee o presente dicultad para girar, en esos casos será necesario proceder a la sustitución de dicha llave. ! Esta operación la debe efectuar un técnico autorizado por el fabricante. Anomalías y soluciones Puede suceder que la encimera no funcione o no funcione bien. Antes de llamar al servicio de asistencia técnica, veamos qué se puede hacer. Antes que nada verique que no hayan interrupciones en las redes de alimentación de gas y eléctrica, y en particular, que las llaves de gas, aguas arriba del aparato, estén abiertas. El quemador no se enciende o la llama no es uniforme. Controle si:

• Los oricios de salida de gas del quemador están obstruidos.

• Se han colocado correctamente todas las partes móviles que componen el quemador.

• Hay corriente de aire en las cercanías de la encimera. La llama no permanece encendida en los modelos con seguridad. Controle si:

• No ha presionado a fondo el mando.

• No ha mantenido presionado a fondo el mando por un tiempo suciente como para activar el dispositivo de seguridad.

• Están obstruidos los oricios de salida del gas a la altura del dispositivo de seguridad. El quemador en posición de mínimo no permanece encendido. Controle si:

• Están obstruidos los oricios de salida del gas.

• Hay corriente de aire en las cercanías de la encimera.

• La regulación del mínimo es correcta. Los recipientes no permanecen estables. Controle si:

• El fondo del recipiente es perfectamente plano.

• El recipiente está centrado en el quemador o en la placa eléctrica.

• Las parrillas fueron invertidas.35
