MANUAL DE USUARIO FPH 755 G WK X Fulgor Milano

INSTALACIÓN - USO - MANTENIMIENTO

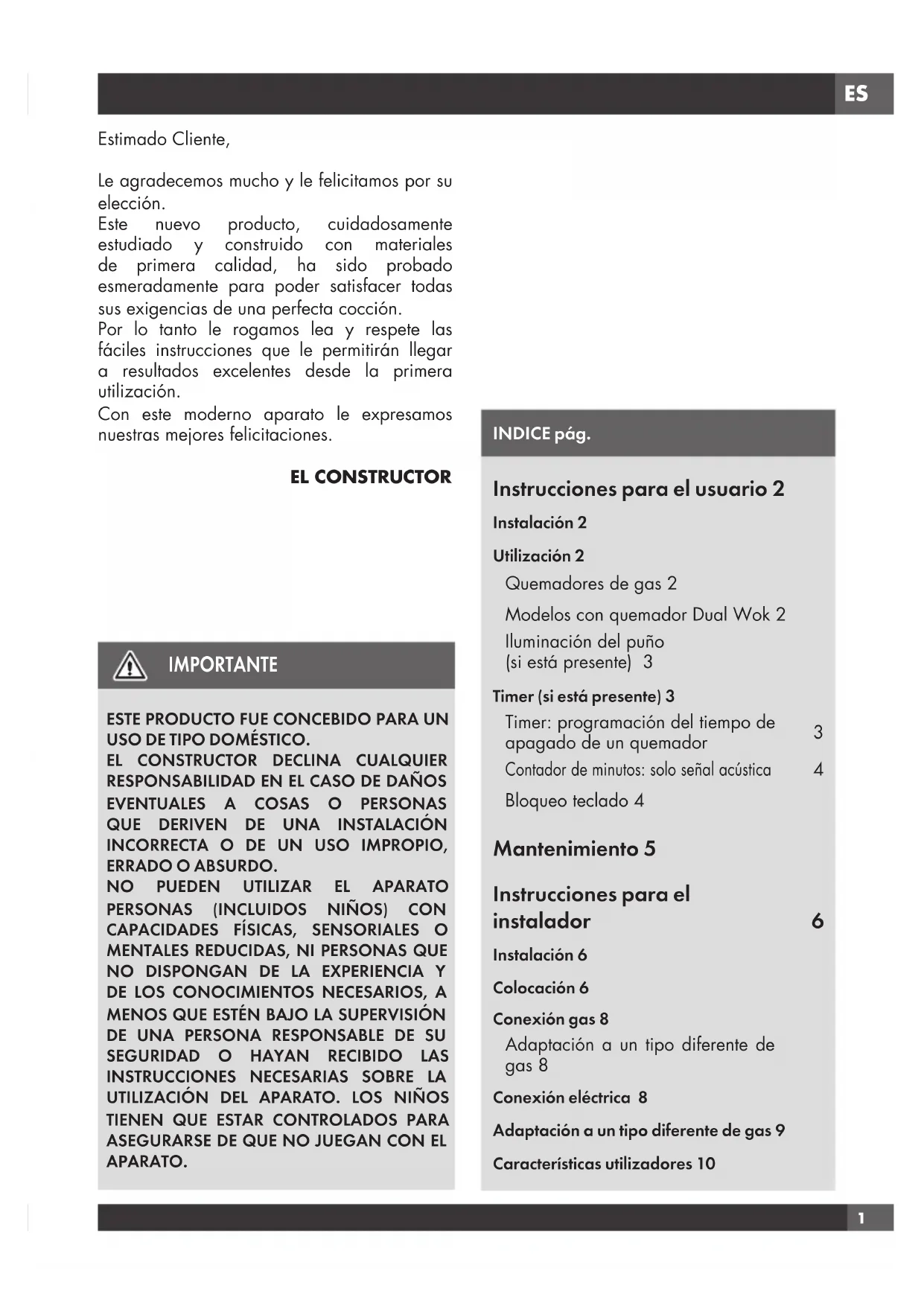

Estimado Cliente, Le agradecemos mucho y le felicitamos por su elección. Este nuevo producto, cuidadosamente estudiado y construido con materiales de primera calidad, ha sido probado esmeradamente para poder satisfacer todas sus exigencias de una perfecta cocción. Por lo tanto le rogamos lea y respete las fáciles instrucciones que le permitirán llegar a resultados excelentes desde la primera utilización. Con este moderno aparato le expresamos nuestras mejores felicitaciones. EL CONSTRUCTOR IMPORTANTE

RESPONSABILIDAD EN EL CASO DE DAÑOS

EVENTUALES A COSAS O PERSONAS

QUE DERIVEN DE UNA INSTALACIÓN

INCORRECTA O DE UN USO IMPROPIO, ERRADO O ABSURDO.

NO PUEDEN UTILIZAR EL APARATO

MENOS QUE ESTÉN BAJO LA SUPERVISIÓN

UTILIZACIÓN DEL APARATO. LOS NIÑOS

TIENEN QUE ESTAR CONTROLADOS PARA

ASEGURARSE DE QUE NO JUEGAN CON EL APARATO. INDICE pág. Instrucciones para el usuario 2 Instalación 2 Utilización 2 Quemadores de gas 2 Modelos con quemador Dual Wok 2 Iluminación del puño (si está presente) 3 Timer (si está presente) 3 Timer: programación del tiempo de apagado de un quemador

Contador de minutos: solo señal acústica

Bloqueo teclado 4 Mantenimiento 5 Instrucciones para el instalador

Instalación 6 Colocación 6 Conexión gas 8 Adaptación a un tipo diferente de gas 8 Conexión eléctrica 8 Adaptación a un tipo diferente de gas 9 Características utilizadores 10ES

Instalación Todas las operaciones relativas a la instalación (conexión eléctrica, conexión de gas, adaptación al tipo de gas, regulaciones correspondientes, etc.) tienen que ser efectuadas por personal cualificado según las normas vigentes. Para las instrucciones específicas véase la parte reservada al instalador. Utilización Quemadores de gas (Fig. 1). El encendido del quemador tiene lugar acercando una llama a los agujeros de la parte de arriba del mismo quemador presionando y girando en sentido antihorario el puño correspondiente hasta que su indicador coincida con la posición de máximo. Una vez efectuado el encendido regular la llama según la necesidad. La posición de mínimo está al final de la rotación antihoraria. En los modelos con encendido automático/ simultáneo (con una mano) es suficiente accionar el mando respectivo como se indicó anteriormente. La descarga eléctrica entre bujía y quemador provoca el encendido del quemador interesado. Una vez efectuado el encendido soltar inmediatamente el pulsador regulando la llama según la necesidad. El encendido de los quemadores en los modelos con seguridad termoeléctrica se efectúa como en los casos ya descritos, manteniendo el mando presionado a fondo en la posición de máximo durante unos 3/5 segundos. Al soltar la perrilla asegurarse que el quemador permanezca encendido. NB: se aconseja utilicen sartenes de diámetro apto a los quemadores evitando que la llama al máximo salga del fondo de las mismas

• no dejar ollas vacías con el fuego encendido Al final de la cocción se aconseja cierren el grifo principal del tubo y/o de la bombona. GAS Fig 1 corona Ø 20-32 rápido Ø 20-26 semirápido Ø 14-20 auxiliar* Ø 10-14 *con rejilla de reducción Modelos con quemador Dual Wok (Fig.2) Algunos modelos están dotados de un quemador Dual Wok. Es posible encender la llama central y externa (F1+F2) rotando y presionando la manilla en sentido antihorario, o encender solo el quemador central (F1), como está indicado en la figura aquí abajo. F1+F2 Max

F1+F2 Min F1Max F1 Min Fig 2 Instrucciones para el usuarioES

• la utilización del aparato produce calor y humedad enla habitación en la que se instala. Asegurarse de que la ventilación de la cocina sea suficiente; mantener abiertos los agujeros de ventilación natural o instalar equipos mecánicos de ventilación (por ej.: campana).

• El uso prolongado del aparato puede necesitar una ulterior ventilación, como por ejemplo la apertura de una ventana. GAS PROTEKT

• en las encimeras con seguridad termoeléctrica no avvione el encendido durante más de 15 segundos. Si después de 15 segundos el quemador no se ha encendido, abra la puerta del local y espere por lo menos un minuto antes de intentarlo de nuevo. Iluminación del puño (si está presente) Cuando se gira un puño fuera de la posición OFF, se iluminará (blanco). Cuando un quemador está en uso y luego es apagado, el puño se ilumina de rojo dando el aviso de “quemador caliente”. La luz se apaga después que el quemador ha tenido tiempo de enfriarse. Timer (si está presente) (fig.3) 3 Funciones:

• TIMER - apagado programado

• CONTADOR DE MINUTOS - señal acústica

B BD FF A = Tecla ON/OFF B = Teclas Incremento / Decremento C = Tecla Contador de minutos D = Display E = Teclas selección zonas cocción F = Led indicación: Intermitente (Asociado al display) / Fijo (activo) TIMER: Programación del tiempo de apagado de un quemador Con el dispositivo es posible configurar de modo independiente para cada uno de los quemadores un tiempo después del cual el quemador se apaga automáticamente. ATENCIÓN La rotación del puño a posición OFF apagará siempre el fuego correspondiente, aunque la función temporizada está activa.ES

Programación Presionar la tecla ON/OFF, en la parte superior de la tecla se encenderá el led que indica la activación. En el panel de mandos, donde están representadas las zonas de cada quemador, presionar la tecla correspondiente a la zona para la cual se quiere configurar el apagado automático, el indicador del quemador (Led) comenzará a parpadear para señalar que el quemador está actualmente listo para la programación, mientras el display timer señalará la indicación 0.00. Con las teclas + / - es posible configurar el tiempo, con step de 30 segundos de 1 a 10 minutos y con step de 1 minuto de 11 hasta un máximo de 240 minutos. El quemador seleccionado está identificado por el relativo indicador led de modo intermitente, para seleccionar la zona deseada visualizando el relativo tiempo en el display presionar la tecla correspondiente. Borrado Durante la programación del tiempo es posible en todo momento llevar a cero la configuración actual presionando por 5 segundos la tecla correspondiente al quemador que se pretende llevar a cero, (un tiempo igual a cero desactiva el temporizador del quemador). Será posible además llevar a cero todas las temporizaciones en el mismo momento presionando por 5 segundos la tecla ON/OFF. CONTADOR DE MINUTOS: Solo señal acústica Con el dispositivo es posible configurar además la función contador de minutos, esta función no tiene ninguna influencia en el funcionamiento de los quemadores. Programación Presionar la tecla ON/OFF, en la parte superior de la tecla se encenderá el led que indica la activación. Presionar la tecla del contador de minutos, el indicador (Led) comenzará a parpadear para señalar que está actualmente listo para la programación, el display señalará la indicación 0.00. Con las teclas + / - es posible configurar el tiempo, con step de 30 segundos de 1 a 10 minutos y con step de 1 minuto de 11 hasta un máximo 240 de minutos. Si el contador de minutos es seleccionado es identificado por el relativo indicador led de modo intermitente, para visualizar el tiempo en el display presionar la tecla contador de minutos. Borrado Durante la función es posible en todo momento, llevar a cero la configuración actual presionando por 5 segundos la tecla timer, (un tiempo igual a cero desactiva la función). Bloqueo teclado Una vez configurada una función de autoapagado timer o función contador de minutos es posible bloquear el tecladito presionando una sola vez la tecla ON/ OFF. Las configuraciones introducidas serán mantenidas y no será posible modificarlas hasta que sea nuevamente presionada la tecla

Antes de cualquier operación desconectar eléctricamente el aparato. Para una mayor duración del aparato es indispensable efectuar periódicamente una cuidadosa limpieza general teniendo en cuenta lo siguiente:

• las partes en vidrio, de acero y/o esmaltadas tienen que ser limpiadas con productos idóneos (que se pueden encontrar a la venta) no abrasivos ni corrosivos. Eviten productos a base de cloro (lejía de algas, ecc.);

• eviten dejar sobre el tablero de trabajo substancias ácidas o alcalinas (vinagre, sal, zumo de limón, ecc.)

• los rompellamas y las tapaderas (partes movibles del quemador) tienen que ser lavados a menudo con agua muy caliente y detergente teniendo el cuidado de quitar toda incrustación, tienen que ser secados cuidadosamente, y hay que controlar que ninguno de los agujeros de los rompellamas esté obturado, ni siquiera parcialmente. NB: La eventual lubricación de los grifos tiene que ser efectuada por personal cualificado con el cual se aconseja ponerse en contacto en caso de anomalías de funcionamiento Controlar periódicamente el estado de conservación del tubo flexible de alimentación gas. En caso de pérdidas solicitar la intervención inmediata del personal cualificado para su sustitución.

Instalación Este aparato no tiene un dispositivo de descarga de los productos de la combustión. Se aconseja instalarlo en locales suficientemente aireados según las disposiciones de ley vigentes. La cantidad de aire necesaria a la combustión no tiene que ser menos que 2.0

/h por cada kW de potencia instalado. Véase tabla potencias quemadores. NB: el aparato pertenece a la Clase 3 de instalación. Las condiciones de regulación del aparato se indican en la placa de características situada en el cárter Colocación (Fig. 4). El aparato está preparado para ser empotrado en un tablero de trabajo como ilustrado en la relativa figura. Antes de introducir el plano predisponer la junta de sellado sobre todo el perimetro del agujero del empotrado. Instrucciones para el instalador Fig 4

Conexión gas (Fig. 5) Conectar el aparato a la bombona o a la instalación según las prescripciones de las normas vigentes comprobando antes que el aparato esté preparado para el tipo de gas disponible. En caso contrario véase: “Adaptación a un distinto tipo de gas”. Además comprobar que la presión de alimentación esté dentro de los valores citados en la tabla “Características utilizadores” Conexión metálica rígida/ semirígida Efectuar la conexión con racores y tubos metálicos (también flexibles), de manera que no se provoquen solicitaciones a los órganos interiores del aparato. NB: el aparato pertenece a la Clase 3 de instalación. Las condiciones de regulación del aparato se indican en la placa de características situada en el cárter Fig 5 Conexión eléctrica (Fig. 6) Antes de efectuar la conexión eléctrica comprobar que:

• las características de la instalación satisfagan cunato indicado en la placa matrícula colocada sobre el fondo de la superficie de cocción;

• que la instalación tenga una eficaz conexión de tierra según las normas y las prescripciones de ley vigentes. La puesta a tierra es obligatoria por ley. En el caso de que el aparato no tenga el cable y/o el relativo enchufe utilizar material apto para la absorción indicado en la placa matrícula y para la temperatura de trabajo. El cable en ningún punto tendrá que llegar a una temperatura superior de 50°C a la temperatura ambiente. Para la conexión directa a la red es necesario interponer un interruptor omnipolar dimensionado para la carga de placa que asegure la desconexión de la red con una distancia de apertura de losc ontactos que permita la desconexión completa en las condiciones de la categoría de sobretensión III, de conformidad con las reglas de instalación (el cable de tierra amarillo/verde no debe estar interrumpido). El enchufe o el interruptor omnipolar tienen que ser fácilmente alcanzables con el aparato instalado. IMPORTANTE Si el cable de alimentación se daña, hágalo sustituir por el fabricante, por un centro de asistencia técnica autorizado o por un técnico de competencia similar, a fin de prevenir todo tipo de riesgos. Fig 6

Adaptación a un tipo diferente de gas Si el aparato estuviera preparado para un tipo de gas diferente del de la alimentación disponible, hay que efectuar:

• la sustitución de los inyectores (Fig. 7) con los correspondientes al tipo de gas a utilizar (véase tabla “Características utilizadores”).• para la regulación del mínimo, usar un destornillador apropiado en el tornillo puesto sobre la llave (Fig. 8) después de averlo girado en la posición de mínimo. Para GPL (Butano/propano) atornillar a fondo.Fig 7

CARACTERÍSTICAS UTILIZADORES

Mod: 60 cm Estándar con Temporizador

Mod: 75 cm Estándar con Temporizador

Mod: 90 cm Estándar con Temporizador

CARACTERÍSTICAS UTILIZADORES
