GEBRUIKSAANWIJZING FPH 755 G WK X Fulgor Milano

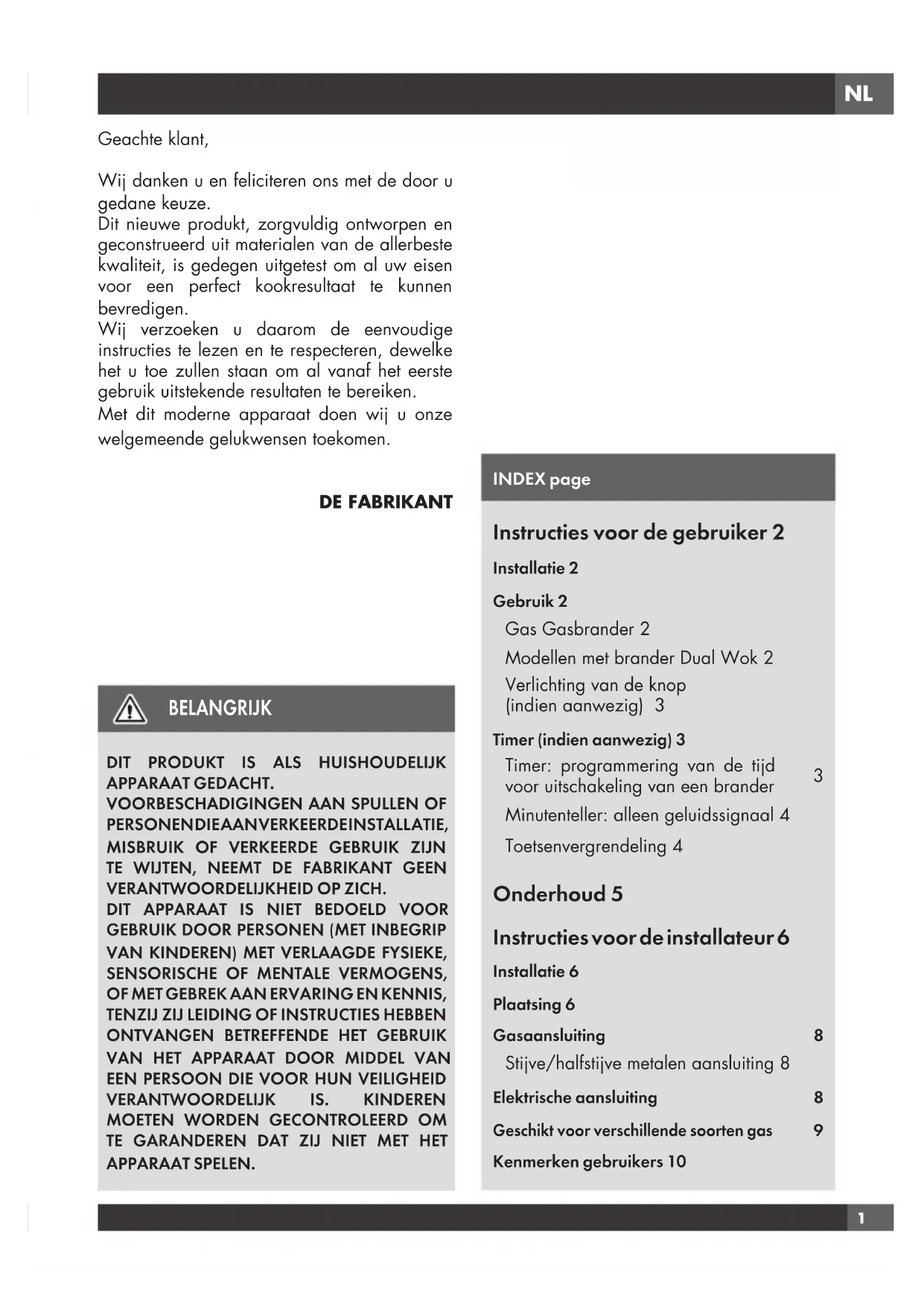

Geachte klant, Wij danken u en feliciteren ons met de door u gedane keuze. Dit nieuwe produkt, zorgvuldig ontworpen en geconstrueerd uit materialen van de allerbeste kwaliteit, is gedegen uitgetest om al uw eisen voor een perfect kookresultaat te kunnen bevredigen. Wij verzoeken u daarom de eenvoudige instructies te lezen en te respecteren, dewelke het u toe zullen staan om al vanaf het eerste gebruik uitstekende resultaten te bereiken. Met dit moderne apparaat doen wij u onze welgemeende gelukwensen toekomen. DE FABRIKANT BELANGRIJK

TE GARANDEREN DAT ZIJ NIET MET HET APPARAAT SPELEN. INDEX page Instructies voor de gebruiker 2 Installatie 2 Gebruik 2 Gas Gasbrander 2 Modellen met brander Dual Wok 2 Verlichting van de knop (indien aanwezig) 3 Timer (indien aanwezig) 3 Timer: programmering van de tijd voor uitschakeling van een brander

Minutenteller: alleen geluidssignaal 4 Toetsenvergrendeling 4 Onderhoud 5 Instructies voor de installateur 6 Installatie 6 Plaatsing 6 Gasaansluiting 8 Stijve/halfstijve metalen aansluiting 8 Elektrische aansluiting 8 Geschikt voor verschillende soorten gas

Kenmerken gebruikers 10NL

Installatie Alle handelingen met betrekking tot de installatie (elektrische aansluiting, gasaansluiting, aanpassing aan een andere gassoort, daaruit voortvloeiende afstellingen, enz.) moeten worden uitgevoerd door gekwalificeerd personeel volgens de geldende normen. Zie voor de specifieke instructies het gedeelte gereserveerd voor de installateur. Gebruik Gas Gasbrander (Afb. 1) De ontsteking van de brander gebeurt door een vlammetje dicht bij de gaatjes bovenop de brander te houden en gelijktijdig de corresponderende knop in te drukken en tegen de klok in te draaien totdat deze overeenkomt met de ‘maximum’- indicatie. Regel na ontsteking de vlam naar wens. De ‘minimum’- positie bevindt zich aan het einde van de draaiing tegen de klok in. De hierbij ontstane vonk zal de desbetrefende brander doen ontsteken. In de modellen die automatisch / gelijktijdig (met een hand) kunnen worden aangestoken, hoeft u enkel en alleen op de overeenstemmende knop de voormelde werkwijze te volgen. Na ontsteking de drukknop direct loslaten en de vlam naar wens regelen. Op de modellen met een thermo-elektrische veiligheid kan u de vuren aansteken zoals in de diverse voorgaande gevallen is uitgelegd: houd de knop ongeveer 3/5 seconden in de maximale stand ingedrukt.Wanneer men de knop loslaat, moet men zich ervan verzekeren, dat de vlam aan blijft. NB: Het wordt aangeraden pannen te gebruiken met een diameter die overeenkomt met de betreffende brander, voorkomend dat in de maximumstand de vlam buiten de pan uit slaat

• laat de kookplaten niet met lege pannen ingeschakeld Na beeindiging van het koken is het goed om ook de hoofdkraan van het systeem en/of van de gasfles te sluiten GAS Afb. 1 wok Ø 20-32 snel Ø 20-26 matig snel Ø 14-20 sudderpit* Ø 10-14 *met reductierooster Modellen met brander Dual Wok (Afb.2) Enkele modellen zijn uitgerust met een Dual Wok-brander. Het is mogelijk om de centrale en de buitenste vlam (F1+F2) te ontsteken door op de knop te drukken en hem linksom te draaien; anders is het mogelijk om alleen de centrale brander (F1) te ontsteken volgens de aanwijzingen van de onderstaande afbeelding. F1+F2 Max

F1+F2 Min F1Max F1 Min Afb. 2 Instructies voor de gebruikerNL

• Het gebruik van het apparaat produceert warmte en vocht in de kamer waar deze geïnstalleerd is. Controleer of de keuken voldoende geventileerd is; houd de natuurlijke ventilatiegaten open of installeer mechanische ventilatie-inrichtingen (bv. afzuigkap).

• Bij langdurig gebruik van het apparaat kan extra ventilatie nodig zijn, bijvoorbeeld door een raam te openen. GAS PROTEKT

• bij de bladen met thermo-elektrische beveiliging de inschakeling niet langer dan 15 seconden activeren; als de brander na 15 seconden niet is ingeschakeld, de deur van de ruimte openen en minstens een minuut wachten, alvorens opnieuw te proberen; Verlichting van de knop (indien aanwezig) Wanneer een knop vanaf de stand OFF wordt verplaatst, wordt hij verlicht (wit). Wanneer een actieve brander wordt uitgeschakeld, wordt de knop rood verlicht om te waarschuwen voor de “hete brander”. Het lampje gaat uit nadat de brander voldoende tijd heeft gehad om af te koelen. Timer (indien aanwezig) (afb.3) 3 Functies:

• TIMER - geprogrammeerde uitschakeling

B BD FF A = Toets ON/OFF B = Toets Verhogen / Verlagen C = Toets Minutenteller D = Display E = Selectietoetsen kookzones F = Led aanduiding: Knipperend (gekoppeld aan het display) / Vast (actief) TIMER: Programmering van het tijdstip voor uitschakeling van een brander Met het apparaat kan op onafhankelijke wijze voor elke brander een tijd worden ingesteld voor de automatische uitschakeling van de brander. OPGELET Wanneer de knop naar de stand OFF wordt gedraaid, wordt de overeenkomstige brander altijd uitgeschakeld, ook wanneer de functie timer actief is.NL

Programmering Druk op de toets ON/OFF; de led bovenop de toets gaat branden om de activering aan te geven. Druk op het bedieningspaneel, waar de zones van alle branders zijn aangegeven, op de toets van de zone waarvoor de automatische uitschakeling moet worden ingesteld. De indicator (led) van de brander begint te knipperen om te signaleren dat de brander klaar is voor de programmering, terwijl het display van de timer de aanduiding 0.00 toont. De tijd kan worden ingesteld met de toetsen + / -, met stappen van 30 seconden van 1 tot 10 minuten en met stappen van 1 minuut van 11 tot maximaal 240 minuten. De geselecteerde brander wordt geïdentificeerd door de betreffende knipperende led. Druk, om de gewenste zone te selecteren en de betreffende tijd op het display weer te geven, op de overeenkomstige toets. Annuleren Tijdens de programmering van de tijd is het op elk moment mogelijk om de huidige instelling te annuleren door voor 5 seconden op de toets te drukken van de brander die op nul moet worden gesteld (een tijd gelijk aan nul zal de timing van de brander deactiveren). Verder is het mogelijk om alle timers gelijktijdig op nul te stellen door 5 seconden op de toets ON/OFF te drukken. MINUTENTELLER: Alleen geluidssignaal Met het apparaat kan ook de functie minutenteller worden ingesteld. Deze functie is niet van invloed op de werking van de branders. Programmering Druk op de toets ON/OFF; de led bovenop de toets gaat branden om de activering aan te geven. Druk op de toets van de minutenteller; de indicator (led) begint te knipperen om aan te geven dat de minutenteller geprogrammeerd kan worden, het display toont de aanduiding

De tijd kan worden ingesteld met de toetsen + / -, met stappen van 30 seconden van 1 tot 10 minuten en met stappen van 1 minuut van 11 tot maximaal 240 minuten. De geselecteerde minutenteller wordt geïdentificeerd door de betreffende knipperende led. Druk, om de tijd op het display weer te geven, op de toets van de minutenteller. Annuleren Wanneer de functie actief is, kan de huidige instelling op elk moment worden nulgesteld door 5 seconden te drukken op de toets van de timer (een tijd gelijk aan nul zal de functie deactiveren). Toetsenvergrendeling Nadat de functie timer voor automatische uitschakeling of de functie minutenteller is ingesteld, kan het toetsenblok vergrendeld worden door één enkele keer te drukken op de toets ON/OFF. De eerder ingevoerde instellingen worden gehandhaafd en kunnen niet gewijzigd worden tot er weer gedrukt wordt op de toets ON/OFF.NL

Voor iedere handeling de apparatuur elektrisch uitschakelen. Voor een lange levensduur van de apparatuur is het onontbeerlijk periodiek een degelijke algemene schoonmaak uit te voeren en daarbij rekening te houden met het volgende:

• de glasdelen, de stalen en/ of geglazuurde gedeelten moeten schoongemaakt worden met passende, niet-schurende of -corro- sieve produkten (commercieel verkrijgbaar). Vermijdt produkten op basis van chloor (bleekmiddelen, enz.)

• vermijdt zure of alkalische stoffen (azijn, zout, citroensap, enz.) op de plaat achter te laten

• de vlamverdelers en de dekseltjes (verwijderbare delen van de brander) moeten regelmatig gewassen worden met kokend water en zeep, er zorg voor dragend elk eventueel aanbaksel te verwijderen, en goed afgedroogd worden waarbij gecontroleerd moet worden dat geen van gaatjes van de vlamverdelers ook maar gedeeltelijk geblokeerd is. NB: De eventuele smering van de kranen moet uitgevoerd worden door gekwalificeerd personeel, tot welke het goed is zich te wenden in geval van gebrekkige werking. Controleer periodiek de staat van de flexibele gastoevoerslang. In geval van lekkage is de onmiddellijke tussenkomst van gekwalificeerd personeel vereist ter vervanging.

Installatie Dit apparaat is niet voorzien van een afvoermogelijkheid voor de verbrandingsprodukten. Het wordt aanbevolen het apparaat te installeren in een voldoende geventileerde ruimte volgens de geldende wettelijke voorzieningen. De voor de verbranding benodigde hoeveelheid lucht mag niet minder zijn dan 2,0 m

/h per kW geinstalleerd vermogen. Zie de tabel vermogen branders. N.B.: De installatieklasse van het apparaat is klasse 3. De afstellingscondities van het apparaat zijn aangegeven op het typeplaatje op het carter. Plaatsing (Afb. 4). Het apparaat is voorzien om te worden verzonken in een keukenblad zoals geillustreerd in de betreffende figuur. Alvorens het werkblad te plaatsen moet de afdichtingspakking worden aangebracht over de hele omtrek van de inbouwopening. Instructies voor de installateur

Gasaansluiting (Afb. 5) Sluit de apparatuur aan op de gasfles of de gasleiding volgens de van kracht zijnde voorschriften, zich er vantevoren van overtuigend dat de apparatuur geschikt is voor het beschikbare type gas. Is dit niet het geval zie dan: “Aanpassing aan een ander type gas”. Ga bovendien na of de toevoer- druk valt binnen de waarden, vermeld in de tabel: “Verbruikers karakteristieken”. Stijve/halfstijve metalen aansluiting Voor de aansluiting uit met metalen verbindingsstukken en leidingen (eventueel flexibel), zodanig dat er geen spanning komt te staan op de interne delen van de apparatuur. NB: Na beeindigen van de installatie de gasdichtheid van alle verbindingen controleren met een zeepoplossing. Afb. 5 Elektrische aansluiting (Afb. 6) Controleer voorafgaand aan de aansluiting van de elektriciteit of:

• de kenmerken van het elektriciteitsnet overeenkomen met de aanduidingen van het typeplaatje aangebracht op de onderkant van de plaat;

• dat het stroomvoorzienende apparaat voorzien is van een effectieve aardeverbinding volgens de wettelijk voorgeschreven normen en beschikkingen. Het aarden is verplicht volgens de wet. In het geval dat het apparaat niet is uitgerust met een kabel en/of stekker, dient gebruik gemaakt te worden van materiaal, geschikt voor de stroomvoering en de werktemperatuur, zoals aangegeven op de registratieplaat. De kabel mag op geen enkel punt een temperatuur bereiken die hoger is dan 50°C boven de omgevingstemperatuur. Voor de rechtstreekseaansluiting op het elektriciteitsnet moet er een omnipolaire schakelaar worden aangebracht, die is gedimensioneerd voor de belasting op het plaatje en die de loskoppeling van het elektriciteitsnet verzekerd, met een openingsafstand van de contacten die de volledige loskoppeling toestaat bij overspanning van categorie III, overeenkomstig de installatieregels (de geel/groene aardkabel mag niet worden onde onderbroken). De stekker of schakelaarmoet gemakkelijk bereikbaar zijn als de apparatuur eenmaal geinstalleerd is. BELANGRIJK Als de voedingskabel beschadigd is, moet deze door de fabrikant of door de technische dienst worden vervangen of in elk geval door een persoon met een soortgelijke kwalificatie, zodat elk gevaar wordt vermeden. Afb. 6

Aanpassing aan andere soorten gas Wanneer het apparaat is ingesteld voor werking met een ander soort gas dan dat van het beschikbare voedingsnet, dan moeten:

• de sproeiers vervangen worden (Afb. 7) met exemplaren die geschikt zijn voor het te gebruiken gas (zie tabel “Kenmerken gebruikers”).
• Voor de aanpassing van de minimale stand moet een geschikte schroevendraaier gebruikt worden op de schroef van het kraantje (Afb. 8) na hem naar de minimale stand gedraaid te hebben. Schroef voor LPG (butaan/propaan) volledig dicht.

Mod: 60 cm Standaard met Timer

Mod: 75 cm Standaard met Timer

Mod: 90 cm Standaard met Timer
